电气自动控制系统期末试卷
临沂大学电机及电气控制期末考试试卷级参考答案
电机及电气控制2021年12月期末考试试卷(1)一、单选题(共30题，60分)1、以下电气控制中，需要给三相异步电动机的定子绕组加上直流电源的是()oA、降压启动B、能耗制动C、反接制动D、回馈制动正确答案：B2、正在额定运行的三相异步电动机，若电网电压突然降低了10%,则电动机会()。
A、转速升高B、转速降低C、立即停转D、转速不变正确答案：B3、在电气控制电路中，主要用于电源隔离的低压电器是()。
A、刀开关B、熔断器C、热继电器D、接触器正确答案：A4、常用的电力拖动系统运动方程式是()0A、s= (nl - n)/nlB、n l=60fl/pC、T - TL=(GD2/375) (An/At)D、TN=9550PN/nN正确答案：Q5、能使膏流电动机的转速高于其额定转速的电气调速方式是()oA、降低电枢电压调速B、电枢回路串电阻调速C、增磁调速D、弱磁调速正确答案：D6、在电力拖动系统中，属于通风机负载的是()oA、正在下坡的电车B、做直线运动的送料小车C、车床的车削加工D、油泵正确答案：D解析：正在下坡的电车是位能性恒转矩负载。
做直线运动的送料小车以摩擦转矩为主，是反抗性恒转矩负载。
车床的车削加工是恒功率负载。
D、电路图正确答案：C9、他励直流电动机处于电动状态时，如果把它的电枢反接在直流电源上，同时在电枢回路串接制动电阻，其它条件都不变，能够实现何种控制（）oA、电枢反接制动B、倒拉反接制动C、回馈制动D、能耗制动正确A10、关于壬相异步电动机电气控制电路中互锁的说法，正确的是（）。
A、互锁就是使电动机在按下启动按钮后，也不会运转。
B、互锁就是使相关的两条控制线路不能同时通电。
C、互锁就是在松开启动按钮后，使电动机能够连续运转。
D、互琐就是按下停止按钮后，电动机能迅速地停车。
正确答案：B11、在电气原理图中，SB表示低压电器元件（）的文字符号。
A、控制按钮B、低压断路器C、中间继电器D、熔断器正确答案：A解析：依照GB7159-1987,在电气原理图中，控制按钮的文字符号是SB。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
电气自动化专业期末考试复习题一填空题
复习题一、填空题
1、线性控制系统的主要特征是齐次性和叠加性。
2、描述过程处于稳态时各变量之间关系的数学模型叫静态模型。
描述过程处于暂态时各变量之间关系的数学模型叫动态模型。
3、控制系统的典型输入信号有脉冲信号、阶跃信号、斜坡信号、
加速度信号和正弦信号。
4、控制系统的动态指标主要有延迟时间、上升时间、峰值时间、
调整时间、和超调量。
5、控制系统根轨迹应满足的基本条件是幅值条件和相角条件。
6、在复平面虚轴右边具有开环传递函数的零点或极点的系统称
为非最小相位系统，否则称为最小相位系统。
7、系统特征根中在复平面左侧距离虚轴最近，且附近没有闭环零
点的系统极点称为主导极点。
8、将控制系统传递函数中的s以jω代替，就得到系统的频率特
性函数。
9、设计控制系统的主要方法有串联校正、并联校正、顺馈校正和
复合校正等。
10、PID控制方法中的P是指比例控制，I是指积分控制，D是指微分控制。
11、在控制工程中，PD控制主要用于改善系统的动态响应性能，PI 控制主要用
于改善系统的稳态性能。
12、系统的对数幅频特性和对数相频特性合称系统的对数频率特性。
13、实轴上根轨迹存在的区间是其右侧开环零、极点数目的总和为奇数。
14、尼科尔斯图的横坐标为线性分度的开环相角，纵坐标为分贝数分度的开环幅值。
15、控制系统结构图一般只有串联、并联和反馈三种连接方式。
电气控制与PLC应用期末考试卷子
试卷一一、填空题。
（ 分，每空 分）、说明下列指令意义：并联的常闭触点 电路块的串联指令电路块的并联指令 装载指令入栈指令 通电延时定时器指令串联的常闭触点 加计数器指令、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。
、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。
、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。
、电气控制图一般分为论 主 电路和 控制 电路两部分。
、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
、将编程器内编写好的程序写入 时， 必须处在 模式。
（ ， ）二、指出下列电路有何错误？应如何改进？（画图说明）（ 分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。
（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大。
不需要。
（5分）五、设计控制一台电动机长动和点动的电气控制电路。
（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。
控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。
要求1。
画出I/O分配图；2。
画出梯形图或写出语句表。
（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。

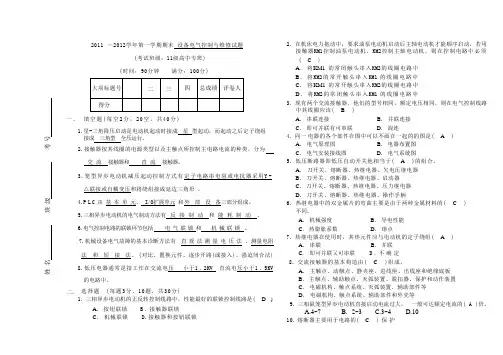

电气控制期末带答案
一 、二、 2011 —2012学年第一学期期末 设备电气控制与维修试题(考试班级：11级高中专班)(时间：90分钟 满分：100分)大项标题号二 三四 总成绩 评卷人得分填空题(每空2分，20空，共40分)1.星-三角降压启动是电动机起动时接成 星 型起动，而起动之后定子绕组接成 三角型 全压运行。
2.接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为 交 流 接触器和 直 流 接触器。
3.笼型异步电动机减压起动控制方式有 定子电路串电阻或电抗器采用Y - △联接或自耦变压和将绕组接成延边三角形 。
4.P L C 由 基 本 单 元、 I/O 扩展单元 和 外 部 设 备三部分组成。
5.三相异步电动机的电气制动方法有 反 接 制 动 和 能 耗 制 动 。
6.电气控制电路的联锁环节包括 电 气 联 锁 和 机 械 联 锁 。
7.机械设备电气故障的基本诊断方法有 直 观 法 测 量 电 压 法 、测量电阻 法 和 短 接 法。
(对比、置换元件、逐步开路(或接入)、强迫闭合法) 8.低压电器通常是指工作在交流电压 小于1 . 2KV 直流电压小于1 . 5KV的电路中。
选择题 (每题3分，10题，共30分)1. 三相异步电动机的正反转控制线路中，性能最好的联锁控制线路是( D )A. 按钮联锁 B . 接触器联锁C. 机械联锁D.接触器和按钮联锁2. 在机床电力拖动中，要求油泵电动机启动后主轴电动机才能顺序启动，若用接触器KM1控制油泵电动机，KM2控制主轴电动机，则在控制电路中必须 ( C )A. 将KM1 的常闭触头串入KM2的线圈电路中B. 将KM2的常开触头串入KM1 的线圈电路中C. 将KM1 的常开触头串入KM2的线圈电路中D. 将KM2的常闭触头串入KM1 的线圈电路中3. 现有两个交流接触器，他们的型号相同，额定电压相同，则在电气控制线路中其线圈应该( B )A. 串联连接B. 并联连接C. 即可并联有可串联D. 混连 4. 同一 电器的各个部件在图中可以不画在一起的的图是( A )A. 电气原理图B. 电器布置图C. 电气安装接线图D. 电气系统图5. 低压断路器即低压自动开关他相当于( A )的组合。
电气控制与PLC应用期末考试卷子
试卷一一、填空题。
(30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令 TON 通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时,其常开触点断开，常闭触点闭合。
3外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制,需在启动按钮上加上自锁环节.5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器.8、将编程器内编写好的程序写入PLC时,PLC必须处在 STOP 模式.（RUN,STOP）二、指出下列电路有何错误?应如何改进？（画图说明）（15分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分,少画一个扣5分三、写出下图语句表。
（10分）四、简答题(15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？(5分）相同：电磁机构相同;（5分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大.不需要。
（5分）五、设计控制一台电动机长动和点动的电气控制电路.（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分,没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分.控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制.要求1。
画出I/O分配图;2。
画出梯形图或写出语句表。
（I/O分配图5分,画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分,其中少一输入和输出扣1分.画出梯形图或写出语句表 10分)两个网络少一个扣5分，其中每网络少一环节扣1分2、试题(八)答案一、填空(每空1分，共34分）1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__.2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器.3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成,实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
《电气控制与PLC》期末考试试卷A卷及答案
适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。
A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。
A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。
A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。
2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
3、速度继电器常与电动机同轴安装，其作用是 。
4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。
5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
2020—2021学年第二学期电气工程与智能控制专业《电工与电子技术》期末考试题试卷及答案(卷六)
2020—2021学年第二学期电气工程与智能控制专业 《电工与电子技术》期末考试题试卷及答案 （卷六） 题 号 一 二 三 四 五 总 分 得 分 一、填空题（每小题1分，共计40分）。
1．移位寄存器可分为右移移位寄存器、 左移 移位寄存器和 双向 移位寄存器。
2．如果放大电路的静态基极电流太大，会产生 饱和 失真。
3．射极输出器中，输入电压和输出电压的相位是 同相 。
4．若整流变压器付边电压有效值为U 2，则单相桥式全波整流电路输出的平均电压U o = 0.9 U 2 ，二极管承受的最高反向工作电压U RM ＝ 2U 2 。
5．不加滤波器的由理想二极管组成的单相桥式整流电路的输出电压平均值为9V ，则输入正弦电压有效值应为 10V 。
6．稳压二极管一般要串 限流电阻 进行工作的。
7．运算放大器是一种 直接 耦合的多级放大器。
8．触发器两个输出端的逻辑状态在正常情况下总是 互非 。
9．时序逻辑电路的输出不仅取决于当时的输入，而且与电路的 原来输出 状态有关。
…○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：10.晶闸管的动态参数有断态电压临界上升率du/dt和通态电流临界上升率等，若du/dt过大，就会使晶闸管出现________，若di/dt过大，会导致晶闸管________。
11. 高压少油断路器的灭弧方式主要有:（横吹）灭弧、（纵吹）灭弧、（横纵吹）灭弧等多种方式。
12. 对高压断路器触头的要求是：通过额定电流时,其（温度）不超过允许值；通过极限电流时,要具有足够的（动稳定）性。
开断短路电流或负载电流时,不产生严重的电气（烧伤）。
13. 变压器较粗的接线端一般是（低压侧）。
14. 蓄电池放电容量的大小与放电（电流）的大小和电解液（温度）有关。
15. 充足电的铅蓄电池,如果放置不用,将逐渐失去（电量）,这种现象叫做蓄电池（自放电）。
电气控制期末试题及答案
电气控制期末试题及答案一、选择题1. 电动机的启动方式包括（）A. 直接启动B. 变频启动C. 电阻启动D. 电磁启动【答案】A、B、C、D2. 转速控制系统中的PID控制器参数，通常是通过（）来调整的。
A. 手动试探法B. 自整定方法C. 经验总结法D. 系统辨识法【答案】D. 系统辨识法3. 三相模型中，三个变量的实际量、速度量和位置量是（）。
A. 速度量：adcB. 位置量：aC. 位置量：cbD. 速度量：ac【答案】B4. 在PLC的编程软件中，通过修改（）的程序元素的设计和参数，达到常规定时或定次执行特定程序的目的。
A. 宏指令B. 位指令C. 子程序D. 输入输出【答案】C. 子程序5. 在交直流电力变换技术中，采用逆变器将电源交流转换为直流电源时，逆变器的控制方法主要有哪些？A. 定频控制B. PWM控制C. SPWM控制D. SVPWM控制【答案】B、C、D二、填空题1. PID控制器的输出计算公式为____________。
【答案】PID输出= Kp* e(t) + Ki *∫e(t)dt + Kd * de(t)/dt2. 程序设计中，指令的执行顺序通常遵循____________原则。
【答案】先入先出3. PLC系统中，I/O设备连接信号和PLC的端子板上，采用的一般是____________。
【答案】接线端子三、简答题1. 什么是电气控制系统？【答案】电气控制系统是由电气元件和控制装置按照一定的控制规律连接组成的系统，用来控制和指挥生产、制造、工程施工、交通流量、环境保护等各个领域的工业过程和技术装置。
2. 请简述三相电机的工作原理。
【答案】三相电机是以三相交流电为动力源的电动机。
它的工作原理是由于三个正弦电流互相位差为120°，通过三个电磁线圈在磁场中产生旋转磁场，进而带动电机转子旋转，实现机械能的输出。
3. 请简述PLC的优点和应用领域。
【答案】PLC（可编程逻辑控制器）的优点包括：可靠性高、可编程性强、易于维护和扩展、适用于恶劣环境等。
电器及其PLC控制技术期末自测试题
《PLC控制技术》自测试题一一、填空题：1. PLC是一种工业控制计算机，它的基本结构是由CPU、输入输出电路、存储器和电源、外围接口组成。
2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、_继电器__输出型和晶闸管输出型。
3. PLC用户程序的完成分为输入采样、执行程序、输出刷新三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
4. PLC的编程语言常用的有梯形图、___指令语言__和功能图语言及高级语言。
5. PLC的控制系统构成主要由输入设备、__ PLC_____和_输出设备__等三部分。
6. PLC的型号为CPU 226CN AC/DC/RELAY的，它表示的含义包括如下几部分：它是主机单元，其输入输出总点数为40点，其中输入点数为24点，输出点数为12 点，其输出类型为继电器输出型。
二、单项选择题：1. 下列结构中，不属于PLC的基本组成结构的是（ D ）。
A. CPUB. 输入、输出接口C. 存储器D. 定时器2. 若PLC的输出设备既有直流负载又有交流负载，则选择PLC的输出类型为（ C ）。
A. 干接触B. 晶体管输出型C. 继电器输出型D. 晶闸管输出型3. 继电接触式控制电路可以翻译成PLC的（ B ）程序。
A. 助记符B. 梯形图C. C语言D. 汇编语言4. 下列不属于S7-200系列PLC的编程元件的是（ D ）。
A. 输入继电器IB. 输出继电器QC. 辅助继电器MD. 热继电器FR5. 某PLC的输出接口是晶体管电路，则其输出可驱动（ B ）负载。
A. 交流B. 直流C. 交、直流D. 不能确定6. S7-200 PLC的中断事件优先权最高的为（ D ）。
A. 定时中断B. 计数器中断C. I/O中断D. 通信中断三、判断题：（如正确，请在每题的括号内打“√”；如错误，请在每题的括号内打“×”）1.PLC的输出指令= 是对输出继电器的线圈进行驱动的指令，但它不能用于输入继电器。
电气自动化控制技术考核试卷
13. ABCD
14. ABC
15. ABC
16. ABCD
17. ABC
18. ABC
19. ABCD
20. ABCD
三、填空题
1. Programmable Logic Controller
2.电信号
3.比例控制
4.控制信号
5. Profibus
6.异步转速
7.热继电器
8.交互
9.实时以太网
A.交流接触器
B.直流接触器
C.热继电器
D.变频器
10.以下哪种执行器通常用于精确的位置控制？
A.气缸
B.液压缸
C.电动推杆
D.伺服执行器
11.关于现场总线技术，以下哪个说法是错误的？
A.现场总线是一种数据通信协议
B.它用于连接工业自动化设备
C.现场总线可以用于传输模拟信号
D.现场总线只能用于传输数字信号
2.解释PID控制器中比例（P）、积分（I）和微分（D）控制的作用，以及它们在自动化控制中的应用。
3.以一个实际的电气自动化控制场景为例，说明现场总线技术在其中的应用及其优势。
4.描述机器视觉系统在自动化生产过程中的作用，以及它通常包含哪些关键部件和功能。
标准答案
一、单项选择题
1. D
2. C
3. C
电气自动化控制技术考核试卷
考生姓名：__________答题日期：_______年__月__日得分：_________判卷人：_________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.以下哪种元件不是电气自动化控制系统的基本组成部分？
2022-2023学年电气控制技术课程期末考试
2022-2023学年电气控制技术课程期末考试您的姓名： [填空题] *_________________________________1、安装接触器时，要求散热孔（）。
[单选题] *A、朝右B、朝左C、朝下D、朝上(正确答案)2、配电板的尺寸要小于配电柜门框的尺寸，还要考虑到电器元件（）配电板能自由进出柜门。
[单选题] *A、拆卸后B、固定后C、拆装后D、安装后(正确答案)3、对于电动机不经常启动而且启动时间不长的电路，熔体额定电流约等于电动机（）的1.5倍。
[单选题] *A、额定电压B、工作电压C、额定电流(正确答案)D、工作电流4、交流接触器由（）组成。
[单选题] *A、操作手柄、动触刀、静夹座、进线座、出线座和绝缘底板B、主触头、辅助触头、灭弧装置、脱扣装置、保护装置动作机构C、电磁机构、触头系统、灭弧装置、辅助部件等(正确答案)D、电磁机构、触头系统、辅助部件、外壳5、热继电器是利用电流的（）来推动动作机构，使触头系统闭合或分断的保护电器。
[单选题] *A、热效应(正确答案)B、磁效应C、机械效应D、化学效应6、热继电器主要用于电动机的（）保护。
[单选题] *A、失压B、欠压C、短路D、过载(正确答案)7、熔断器的额定电流是指（）电流。
[单选题] *A、熔体额定B、熔管额定C、其本身的载流部分和接触部分发热所允许通过的(正确答案)D、被保护电器设备的额定8、电气原理图的主要用途之一是（）。
[单选题] *A、提供安装位置B、设计编制接线图的基础资料(正确答案)C、表示功能图D、表示是框图9、三相笼型异步电动机带动电动葫芦的绳轮常采用（）制动方法。
[单选题] *A、电磁抱闸(正确答案)B、电磁离合器C、反接D、能耗10、绘制电气原理图时，通常把主线路和辅助线路分开，主线路用粗实线画在辅助线路的左侧或（）。
[单选题] *A、上部(正确答案)B、下部C、右侧D、任意位置11、电动机的起动电流一般是（）的4～7倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白银职专2009—2010学年度第二学期期末试卷
考试课程《电气自动控制系统》
班级：姓名：
一、填空题：（每空1分，共30分）
1.在随动控制系统中，被控量通常是、或。
2.自动控制系统的性能通常是指系统的、
和。
3.电流截止负反馈环节的作用是，表现为
和。
4. 要实现无静差调速，则需要在电路中引入，在调速系统中，通常采用包含有积分环节的。
5.恒张力控制实质上是电动机的控制。
6.晶闸管可逆电路的两种形式和。
7.调速系统中两种最主要的扰动是和。
8.将能量反送回电网的制动方式称为。
9.逻辑控制器由、、和
组成。
10.基极驱动器具有功率放大作用，其开关过程包含、
和三个阶段。
11.伺服电机包括、和
三种。
12.位移检测装置是将
和转换成一定形式的
电量。
13.光栅传感器是利用来测量的。
二、判断：（每题2分，共20分）1.稳态误差越小，则系统的稳态精度越低。
（）
2.最大超调量反映了系统的动态精度，最大超调量越小，说明系统的动态过程进行的越平稳。
（）
3.一个调速系统的调速范围是指低速时还能满足所要求的静差率的调速范围。
（）
4.闭环系统的静特性比开唤系统的机械特性硬得多。
（）
5.电流正反馈是一种补偿控制（）
6.在调速系统中，若偏差电压△U=0，则控制电压U c=0。
（）
7.双闭环调速系统的静特性在负载电流小于I dm时表现为转速无静差，当负载电流达到I dm后表现为电流无静差。
（）
8.可逆PWM变换器的ρ的变化范围是0-1。
（）
9.变频调速调速范围宽，效率高，精度高，是交流电动机比较理想的一种调速方法。
（
）10.有源逆变靠电网换流，无源逆变靠强迫换流。
（）
三、选择题：（每题2分，共10分）
1.
A.最大超调量
B.调整时间
C.振荡次数
2.在双极式H型PWM变换电路中，若要电动机反转，则（）
A. ρ>0
B. ρ=0
C. ρ<0
3.已知一电动机最高转速为1000r/min，最低转速为10 r/min，则调速范围D=（）
A.50
B.100
C.200
4.三相电压型逆变器的输出相电压的波形为（）
A.正弦波
B.方波
C.阶梯波
5.当电动机处于再生制动状态时，整流器工作在有源逆变状态，逆变器工作在整流状态，整流器控制角α的取值范围是（）
A.0<α<90o
B. α =90o
C. 90o<α<180o
四、分析简答：（共40分）
1.试写出可逆拖动的四种工作状态。
（5分）
2.在逻辑控制无环流可逆调速系统中，逻辑切换指令包含哪两种？（5分）
3.试写出交流电动机的转速方程，并指出交流电动机的三种调速方法。
（8分）
4.变频器一般可分为哪几种？其负载通常是什么？（6分）
5.试分析该电路的工作原理。
（16分）。
