装饰施工图设计深度
装饰设计施工图说明深度要求
装饰设计施工图说明深度要求设计及施工说明:应包括工程概况、设计依据、设计说明、施工技术要点说明、施工图设计文件的有关说明等。
具体要求如下:一、工程概况,应包括以下几点内容:1)工程名称、工程地点和建设单位;2)工程建筑设计的介绍,如建筑层数、建筑高度、面积、主要用途等;3)工程装饰装修设计的范围和主要内容;4)工程的建筑防火分类、耐火等级和民用建筑室内环境污染控制分类;5)可包括工程实际情况中存在的问题分析;6)可包括需要介绍的其它情况。
二、设计依据,应包括以下几点内容:1)相关部门批准的文件名称和文号,建设方的意见(文件号);2)已获批准的方案设计文件;3)工程建筑设计施工图,包括建筑、结构、水、电、空调等专业的施工图;4)无法提供原工程建筑设计文件的工程,应以现场实测的勘察数据、资料为依据;5)罗列出装饰装修工程设计应执行的与本工程相关的主要现行标准、规范;6)设计委托(或合同)书。
三、设计说明,包括以下几点内容:1)可包括装饰装修设计的风格、人文景观内涵、使用功能、空间及色彩的说明, 以便施工单位能把握预期的设计风格,有利于实现设计者原有的意图;2)应说明装饰装修设计在结构和设备等技术方面对原有建筑进行改动的情况以及工程衔接应注意的问题;3)防火设计说明,应包括建筑类别、使用功能、防火等级、防火分区、防火设备、防火门等设施方面对原有建筑进行改动的情况,对各类材料燃烧性能等级的说明及应执行的相关现行标准、规范,或使之达标方法的说明;4)工程中使用的材料、设备应执行的主要现行标准、规范的说明;5)施工图中引用有关图集的说明;6)施工图中没有以图纸形式表述的空间做法的文字说明;7)其他需要说明的问题。
四、施工技术要点说明,应包括以下几点内容:1)与其他专业在对接部位做法的说明,包括对工程所可能涉及到的声、光、电、防尘、防潮、防腐蚀、防辐射等特殊工艺的设计的说明;2)一些普通做法或者重复做法的空间和部位的工艺说明;3)对设计中所采用的新技术、新工艺、新设备和新材料的情况及技术要点的说明;4)对工程中所涉及到的材料及施工工艺的说明,包括防水工程、砌体工程、楼地面工程、内装修工程、涂饰工程、顶棚工程、门窗工程等;5)对工程中所使用设备(包括洁具、厨具、音响、照明等)安装方法的说明;6)其他需要说明的问题。
施工图设计图纸深度标准
所有门窗需统一编制门窗表,进行编号并注明选料,以保证施工备料中不发生混淆。
8.2
门窗表应注明框料材料、壁厚、颜色及门窗数量、尺寸;并注意正反窗分类
9
室内装修
(此部分由装修设计公司完成)
9.1
厨房四个面立面图,并表示墙面瓷砖的铺贴方式,腰线、花砖定位。
9.2
厨房天花平面图,表示灯具形式、定位,天花材质、分割形式,吊柜尺寸、定位
当为桩基时
3.5.1
应标出桩位布置图(包括桩定位、尺寸、编号、桩长)、桩承台的编号、平面尺寸、标高,还应列出单桩承载力的大小;
3.5.2
桩端进入持力层的深度;
3.5.3
基岩顶面等高线示意图
3.5.4
当采用标准设计的预制桩时,注明选用的标准图集号、桩号;
3.5.5
对预制桩的单桩承载能力或打桩时的贯入度要求交代清楚。对端承灌注桩桩端进入硬持力层的最小要求交代清楚。
3.3
室外空调板位置
3.4
雨水管布置、定位
3.5
外墙面的开洞
3.6
楼栋编号﹑楼梯编号
3.7
公共部分的强﹑弱电箱留洞以及消防栓箱留洞情况
3.8
特殊设计的部位如设缝﹑边单元户型平面异型平面节点情况
3.9
如果构造表达不清,应引出放大比例的平面节点图
3.10
组合平面可不标出家俱情况,但应有洁具
3.11
首层组合平面图:单元出入口、踏步、室内外地坪标高、道路交接
5.4
1:50入口放大立面图:单元入口装置(信箱、门禁、对讲)、雨棚、单元门
6
外檐节点详图
6.1
1:20外檐详图
6.1.1
各层楼板及楼面垫层做法,楼地面、屋面做法
施工图设计深度 (2)
施工图设计深度
施工图设计深度指的是在进行施工图设计时所涉及到的具
体细节和技术要求的程度。
它涉及到建筑、结构、给排水、电气、暖通空调等方面的详细设计内容。
具体来说,施工图设计深度包括以下几个方面:
1. 建筑方面:包括建筑平面布置、立面设计、剖面设计等,要求对建筑的材料、尺寸、施工工艺等进行详细的设计。
2. 结构方面:包括结构布置、构件尺寸、材料选择、连接
方式等,要求对结构的承载能力、抗震性能等进行详细的
设计。
3. 给排水方面:包括给水、排水、雨水系统的布置、管道
尺寸、材料选择、设备选型等,要求符合国家相关规范标准。
4. 电气方面:包括电力布置、照明设计、弱电系统设计等,要求符合国家电气规范,确保电气设备安全、可靠运行。
5. 暖通空调方面:包括供暖、通风、空调系统的布置、管
道尺寸、设备选型等,要求符合国家相关规范标准。
施工图设计深度的大小取决于具体项目的要求和设计范围。
一般来说,大型复杂项目的施工图设计深度较高,小型简
单项目的施工图设计深度较低。
设计师需要根据项目要求
和设计目标进行相应的设计深度确定。
精装修施工图设计深度要求内容
精装修施工图设计出图标准➢设计围与设计要求➢设计成果要求➢材料/部品选型成果提交➢设计成果提交2016年4月精装修施工图设计出图标准一、设计围与设计要求01.设计围与设计容:①区域围:该楼层的全部区域;②专业围:包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合;③设计容:包括装修以及涉及装修的相关专业的平、剖、立面图纸,大样图(放样图)、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。
02.设计要求:①由装修专业负责协调、整合装修阶段所有专业的图纸设计工作,确保提交图纸的统一性、完整性和协调性,避免出现不同专业间图纸矛盾或者同一专业大样与平立面矛盾等问题;②图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化;③图纸及所选材料必须满足消防验收规等国家强制性法规的要求,确保工程能够顺利通过验收;④满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性。
二、设计成果要求01.图纸封面深度要求:包括项目名称、图纸名称、编制单位、编制时间。
02.图纸目录深度要求:包括图纸编号、图纸名称、图纸号(页码)、图幅。
03.施工图设计说明(有关规、材料和工艺的说明)深度要求:有关设计依据、设计规、主要施工做法的说明、施工过程中应注意的技术性说明文字等。
04.建筑原始结构图(现场测量)深度要求:标有详细、准确的现场测量的平面尺寸及标高,客观反映场地实际情况。
05.平面布置图深度要求:包括平面布局、家居布置、地面材质、地面高差;尺寸标注在平面布置外围,需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸。
06.平面布置图中各立面索引图深度要求:清晰反映立面与平面的方位、坐标、轴线关系,准确索引所有立面图纸编号。
07.砌筑定位图深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸;不同材料隔墙的做法详图索引。

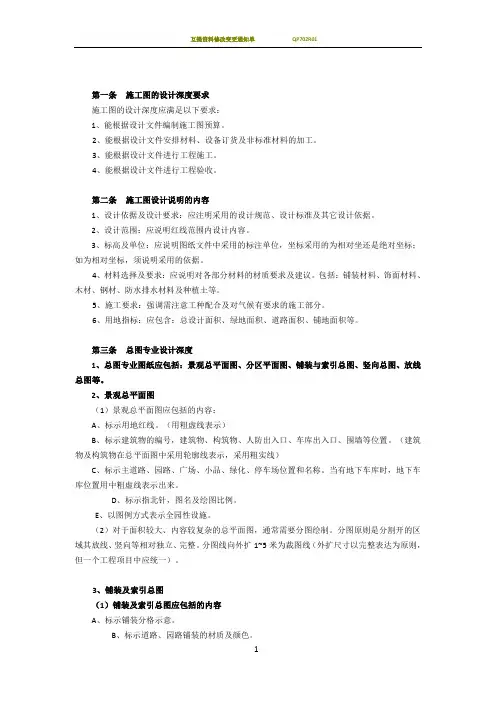

施工图设计深度管理
第一条施工图的设计深度要求施工图的设计深度应满足以下要求:1、能根据设计文件编制施工图预算。
2、能根据设计文件安排材料、设备订货及非标准材料的加工。
3、能根据设计文件进行工程施工。
4、能根据设计文件进行工程验收。
第二条施工图设计说明的内容1、设计依据及设计要求:应注明采用的设计规范、设计标准及其它设计依据。
2、设计范围:应说明红线范围内设计内容。
3、标高及单位:应说明图纸文件中采用的标注单位,坐标采用的为相对坐还是绝对坐标;如为相对坐标,须说明采用的依据。
4、材料选择及要求:应说明对各部分材料的材质要求及建议。
包括:铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。
5、施工要求:强调需注意工种配合及对气候有要求的施工部分。
6、用地指标:应包含:总设计面积、绿地面积、道路面积、铺地面积等。
第三条总图专业设计深度1、总图专业图纸应包括:景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。
2、景观总平面图(1)景观总平面图应包括的内容:A、标示用地红线。
(用粗虚线表示)B、标示建筑物的编号,建筑物、构筑物、人防出入口、车库出入口、围墙等位置。
(建筑物及构筑物在总平面图中采用轮廓线表示,采用粗实线)C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。
当有地下车库时,地下车库位置用中粗虚线表示出来。
D、标示指北针,图名及绘图比例。
E、以图例方式表示全园性设施。
(2)对于面积较大、内容较复杂的总平面图,通常需要分图绘制。
分图原则是分割开的区域其放线、竖向等相对独立、完整。
分图线向外扩1~5米为裁图线(外扩尺寸以完整表达为原则,但一个工程项目中应统一)。
3、铺装及索引总图(1)铺装及索引总图应包括的内容A、标示铺装分格示意。
B、标示道路、园路铺装的材质及颜色。
C、标示广场铺装的材质及颜色。
D、标示路牙的材质及颜色。
E、详细索引所有道路、园路、广场、小品等的施工详图。
(2)对不再进行铺装详图设计的铺装部分,应标明铺装的分格、材料规格、铺装方式。
施工图设计深度要求
XX远大集团中央大街地块建设工程施工图设计深度要求总则一、目的:为解决设计、绘图、施工中的常见问题,提高设计施工质量,减少不必要的损失,不犯以往工程犯过的错误,从而使整体造价控制在最经济的X围内,特制定本施工图设计深度要求。
二、依据:1.国家与地方相关各种设计规X;(如此设计深度要求与规X不符时设计单位应告知业主,协商后进行改动)。
三、要求:本设计深度要求作为设计合同的附本。
凡承接远大公司住宅建筑与规划的施工图设计单位,务必遵照本设计深度要求要求执行,如因未执行本设计深度要求要求,而经远大公司自行改正的,按实际所发生的设计与施工费用,加倍扣除设计费。
施工图设计合同中X围内,提供给远大公司的图纸深度,必须满足国家颁布的《建筑工程设计文件编制深度的规定》。
四、内容说明:本设计深度要求按总体、建筑、结构、水、电、暖通、环境、管线综合平面等七部分划分章节,各专业设计人员务必参照相关章节的内容进行设计。
本设计深度要求所列尺寸,除标高以米计外,其余均毫米为单位,标明单位的以所标单位为准。
目录第一章总体设计第二章建筑设计第三章结构设计第四章给排水、暖通设计第五章电气设计第六章环境设计第七章管线综合平面设计第一章:总体设计必须严格遵守国家和地方省现行的强制性规X:1.《中华人民XX国工程建设标准强制性条文》2.《地方省工程建设地方标准强制性条文》3.《地方省住宅设计标准》4.《住宅设计规X》5.国家和地方省地区住宅设计的其他所有相关规X1、总体规划(1)是否满足消防规X:是否设有消防通道、消防登高面。
(2)考虑封闭管理:设计小区或组团围墙有方便管理的入口,需要管理的其他物业考虑封闭管理的需要。
(3)动静态交通组织合理,通达性好,对居住不造成干扰。
(4)考虑无障碍设计,各内容应满足规X或业主认可。
安全性考虑:水景边界有否护栏或绿化处理,平台临界边的护栏是否满足规X与安全要求。
2、标高(1)室内外标高不得有误,务必注意与周围道路与环境的关系。
施工图设计深度标准
施工图设计深度标准施工图设计是建筑工程中至关重要的一环,它直接关系到整个工程的质量和安全。
在进行施工图设计时,需要严格遵循一定的标准和规范,以确保设计的深度和准确性。
本文将针对施工图设计深度标准进行详细阐述,希望能为相关人员提供一些参考和指导。
首先,施工图设计的深度标准包括但不限于以下几个方面:1. 结构设计深度标准,在进行建筑结构设计时,需要考虑到各种荷载的作用,包括静荷载、动荷载、温度荷载等。
同时,还需要考虑到结构的稳定性、抗震性、抗风性等方面的要求。
因此,结构设计的深度标准需要包括详细的计算和分析,确保结构的安全可靠。
2. 建筑设备设计深度标准,在建筑工程中,各种设备的设计也是至关重要的。
比如,电气设备、给排水设备、空调设备等,它们的设计需要考虑到使用功能、安全性、节能性等方面的要求。
因此,建筑设备设计的深度标准需要包括设备选型、布置、管线走向等方面的详细设计。
3. 建筑装饰设计深度标准,建筑装饰设计是建筑工程中的重要环节,它直接关系到建筑的美观性和舒适性。
在进行建筑装饰设计时,需要考虑到材料的选择、施工工艺、装饰效果等方面的要求。
因此,建筑装饰设计的深度标准需要包括详细的装饰图纸、材料清单、施工工艺说明等内容。
4. 施工工艺设计深度标准,在进行施工图设计时,还需要考虑到施工工艺的要求。
比如,各种构件的施工顺序、施工工艺、质量控制等方面的要求。
因此,施工工艺设计的深度标准需要包括详细的施工工艺图、工序说明、质量验收标准等内容。
综上所述,施工图设计的深度标准涉及到结构设计、设备设计、装饰设计、工艺设计等多个方面,需要综合考虑各个方面的要求,确保设计的全面性和准确性。
只有严格遵循相关标准和规范,才能保证施工图设计的质量和可靠性,为建筑工程的顺利进行提供有力保障。
在进行施工图设计时,设计人员需要充分理解和把握相关的标准和规范要求,确保每一个设计细节都能符合要求。
同时,设计人员还需要与工程施工、监理等相关人员密切配合,及时沟通,解决设计中的问题和疑虑。
施工图设计深度要求
施工图设计深度要求4.1一般要求4.1 1施工图设计文件。
1合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表,见第4.2节至第4.8节)以及图纸总封面;对于涉及建筑节能设计的专业,其设计说明应有建筑节能设计的专项内容;2合同要求的工程顶算书;注:对于方案设引后直抵进入施工图田设计的项目,若合同未要求编制工程预算书,施工图设计文件应包括工程概算书(见第3.10节)。
3各专业计算书。
计算书不属于必须交付的设计XXX,但应按本规定相关条款的要求编制并归档保存。
4.1.2总封面标识内容。
1项目名称;2设计单位名称;3项目的设计编号;4设计阶段;5编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章;6设计日期(即设计文件交付日期)。
4.2总平面4.2.1在施工图设计阶段,总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。
4,2.2图纸目录。
应先列新绘制的图纸,后列选用的标准图和重复利用图。
4.2.3设计说明。
一般工程分别写在有关的图纸上。
如重复利用某工程的施工图图纸及其说明时,应详细注明其编制单位、工程名称、设计编号和编制日期;列出主要技术经济指标表(见表3.3.2,该表也可列在总平面图上),说明地形图、初步设计批复文件等设计依据、基础资料:4.2.4总平面图。
1保留的地形和地物;2测量坐标网、坐标值;3场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置;4场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸),以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数;5建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸);6广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。
如有消防车道和扑救场地,需注明;7指北针或风玫瑰图;8建筑物、构筑物使用编号时,应列出“建筑物和构筑物名称编号表”;9注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时,应注明与测量坐标网的相互关系)、补充图例等。
上海市全装修住宅室内装修工程施工图设计文件编制深度规定
附件:上海市全装修住宅室内装修工程施工图设计文件编制深度规定—1 —总则1.为加强对全装修住宅室内装修工程施工图设计文件编制工作的管理,保证设计文件的质量和完整性,在国家现行有关工程设计文件深度规定和工程建设标准强制性条文的基础上,结合本市建筑室内装修设计行业的实际情况,制定《上海市全装修住宅室内装修工程施工图设计文件编制的深度规定》(以下简称本规定)。
2.本规定的适用范围。
2.1适用的工程范围:本规定主要适用于本市新建全装修住宅的室内装修设计工程,包含住宅套内和公共部位(指大堂、电梯厅、楼梯间、信报间、架空层部分等)。
2.2适用的专业范围:本规定主要适用于全装修住宅室内装修工程中所涉及的室内装修、给排水、电气、采暖通风等专业。
装修专业和机电专业的子项组织和图纸组织方式应该一致。
2.3适用的设计文件范围:住宅室内装修工程设计(固定装饰装修部分)施工图阶段编制的设计文件,均应在本规定的范围内。
而艺术品陈设、可移动家具和装饰部品、特殊工艺(如厨房工艺、园艺、专业照明、水景、玻璃幕墙、音响和视觉设计等)的设计内容和图纸文件深度不在本规定的范围内。
3.室内装修工程施工图设计要求:—2 —3.1 住宅内装修工程施工图设计不应改变原土建设计有关消防安全方面的设计,包括安全疏散出口、疏散距离等。
3.2住宅内装修工程施工图设计不应改变原土建设计有关节能设计方面的材料要求,特别对于内保温材料部分。
3.3 住宅内装修工程施工图设计不应改变原土建设计有关安全玻璃、防火设施和栏杆高度及安全构造的设计。
3.4住宅内装修工程施工图设计不应改变原土建设计有关建筑隔声设计的材料及所要求达到的隔声效果。
3.5复式(跃层)内装修工程施工图设计中如有楼梯设计,应符合原建筑设计规范和相关的国家规范、标准。
4.全装修住宅室内装修工程设计应遵照本规定的要求,设计文件必须经过严格校审,做到准确、清晰和完整。
除此之外,设计文件的编制还应该贯彻执行国家有关工程建设的政策和法规,符合国家和上海市现行有效的相关规范和标准。
建筑施工图设计规范及深度规定
建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准,一般情况下只一种高度大小图副。
长度加长增加一种。
特殊情况特殊对待。
2、图层,天正默认的图层及颜色好线性,以天正默认为准,不允修改家具图库以给定的家具图库图层为准。
3、打印线宽控制墙体为0.50,填充、家具为0.15(淡浅70),门窗为0.20,其他均为0.25.详图线宽控制?4、封闭阳台为三根线表示、不封闭阳台为两根线表示。
5、图纸加图纸会签栏,以后的图纸签名及会签全部手签,厉禁止使用电子签名。
二平面图1、大型或复杂的项目,特别是分段绘制者应增加防火分区示意图(比例缩小集中绘制)和轴线关系与分段示意图,分段轴线号前面应加注分段序号;各层平面的防火分区界限宜用粗点划线示出,并在分界线两侧框示出分区序号和建筑面积(这对设备专业十分有用)。
2、平面图中标注的尺寸,可分为总尺寸、定位尺寸和细部尺寸三种;总尺寸---建筑物外轮廓尺寸;若干定位尺寸之和。
定位尺寸——轴线尺寸;建筑物构配件如:墙体、门窗、洞口、洁具等,相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。
外墙三道:第一道外包(或轴线)总尺寸(错台或分段外包尺寸可在二、三道之间单注),第二道开间进深轴线尺寸,第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系;4、所有定位尺寸及细部尺寸都要以轴线为准,不以墙线为准。
即都与轴线发生关系。
5、钢筋混凝土墙应视情况确定是否标注,但应在图注中写详见结施图,且应在施工图中深入研究、配合、确保无误。
钢筋混凝土墙应表示为异形柱,不允粗单线绘制。
部门窗洞应注定位尺寸、高窗应注窗台距地高,门洞(指不装门的洞口)应注洞宽、洞高尺寸;6、所有平面节点放大或详图索引要注全(层层共用的详图索引号层层标注)7、门窗编号要注全。
“人防工程门窗表”一般都直接放在人防平面图中,便于主管部门审图;8、门的开启向和形式应在平面图上区别表示:1000以下门的开启式为单扇半开,1200及以上为双扇半开户门为甲级防火门(钢质)时应与其它甲级防火门(木)区别对待9、室外、各层楼地面均应标注标高;10、厨、洁具和家具——厨、洁具和家具自始(发作业图起)至终保留。
施工图设计深度要求
施工图设计深度要求一、总则1、1为了规范施工图设计文件编制工作,保证施工图设计质量,满足工程建设及安全、适用、经济、绿色等方面的要求,制定本规范。
2、2本规范适用于房屋建筑工程、市政基础设施工程和仿古建筑及古建筑修缮工程的施工图设计。
3、3施工图设计文件编制应贯彻国家和地方的相关法律、法规、规范、规程及标准,严格执行工程建设标准强制性条文。
4、4施工图设计文件编制应符合国家及地方的相关规定,以及项目批准文件的相关要求。
二、施工图设计文件的组成2、1房屋建筑工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、设计规模、工程结构形式与特点、材料及设备选用等;施工图纸,包括总平面图、建筑平面图、立面图、剖面图、大样详图等;结构施工图纸,包括基础平面图、基础详图、结构平面图、屋面结构平面图等;设备施工图纸,包括给排水、暖通空调、电气等施工图纸;以及节能专篇(或节能专篇说明书)。
21、2市政基础设施工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、规模与标准等;施工图纸,包括路线平面图、纵断面图和横断面图;结构施工图纸,包括桥梁、隧道等结构施工图纸;设备施工图纸,包括给排水、燃气、供热等施工图纸;以及节能专篇(或节能专篇说明书)。
211、3仿古建筑及古建筑修缮工程的施工图设计文件应包括:设计说明书,包括工程概况、设计依据、规模与标准等;施工图纸,包括总平面图、建筑平面图、立面图、剖面图等;结构施工图纸,包括基础平面图、基础详图等;设备施工图纸,包括给排水、电气等施工图纸;以及节能专篇(或节能专篇说明书)。
三、施工图设计深度要求3、1施工图设计深度应符合下列规定:(1)满足工程施工各阶段的需要,如采购材料、加工制作、运输及安装等;(2)满足工程质量要求;(3)满足工程安全要求;(4)满足环境保护要求;(5)满足经济合理要求。
景观施工图图纸深度要求一、概述景观施工图图纸是景观工程设计的重要组成部分,它不仅关系到工程的实施效果,也直接影响到工程的施工质量。
施工图设计深度及统一制图标准
施工图设计深度及统一制图标准在施工图设计阶段,建筑专业设计文件应包括图纸目录、施工图设计说明、设计图纸、计算书。
●图纸目录图纸目录为“PUB_TEXT”层,颜色为白色,按统一格式做,先列新绘制图纸,后列选用的标准图或重复利用图。
●设计说明设计说明为“PUB_TEXT”层,颜色为白色,按统一格式做,有特殊做法处应注明,经济技术指标应准确无误。
其主要内容为:一. 设计依据:依据性文件、批文、相关规范;二. 经济技术指标:总建筑面积;建筑占地面积;各栋号建筑面积;以及能反映建筑规模的主要技术经济指标,如旅馆的客房间数和床位数;医院的门诊人次和住院部的床位数;住宅的套型和套数,包括每套的建筑面积、使用面积、阳台建筑面积,房间的使用面积可在平面图中标车库的停车泊位数等;三. 设计概况:建筑名称、建设地点、建设单位、建筑工程等级、设计使用年限、建筑层数、建筑高度、防火设计建筑分类、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、结构选型、设计范围等;四. 设计标高:子项的相对标高与总图绝对标高的关系;五. 工程要求:1. 楼地面工程(普通用房、楼梯、走道、阳台、卫生间)。
2. 墙面工程(墙体、墙身防潮层;地下室防潮、防水;勒脚、油漆、涂料等的材料及做法)。
3. 门窗工程(防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等性能;用料、颜色、玻璃、五金件等的设计要求)。
4.幕墙工程(玻璃、金属、石材等的性能及制作要求;防火、安全、隔音等要求)。
5.屋面工程(包括金属、玻璃、膜结构等的性能及制作要求;防火、安全、隔音等要求)。
6.电梯、自动扶梯的类型选择及性能说明(功能、载重量、速度、停站数、提升高度等)。
7.墙体及楼板预留孔洞及其封堵时的方式。
8.散水、台阶、坡道、花池等的材料及做法。
9.对采用新技术、新材料的做法说明。
10.对特殊建筑造型和必要的建筑构造的说明。
11.其他需要说明的问题。
施工图设计深度要求
施工图设计深度要求论文报告:建筑施工图设计深度要求分析提纲一:设计深度的概念及意义设计深度是指在建筑工程设计中对工程构造各阶段的详细程度要求,它不仅是工程设计的一项重要内容,也是工程质量控制的关键环节。
设备深度的合理设定可以有效保证施工质量,避免工程建设中出现的各种质量问题,是保证工程项目顺利进行的必要条件。
提纲二:施工图设计深度的技术要求施工图设计深度的技术要求包括建筑工程的结构、材料、热工、抗震和安全等方面。
对于建筑工程的结构,首先要对建筑设计要求、计算结果和安全系数等进行详细分析,然后进行逐步细化。
对于建筑材料,必须细致考虑建筑材料的强度、刚度、耐久性等因素,在此基础上进行选材和验收。
对于建筑施工过程中的热工问题,设计者必须考虑空调系统的设置、屋面的保温、门窗的隔热以及设备的布置等各方面因素,这些都需要设计者引用相关知识,进行合理设计。
提纲三:施工图设计深度的规范要求施工图设计深度的规范要求能够有效地保证施工图设计的质量。
规范要求主要包括:①符合国家和行业标准的要求;②能够很好地应对环境和建筑安全问题;③实用、面向工程实际问题,能够在实际工程施工中解决问题。
提纲四:施工图设计深度的优化方法施工图设计深度的优化方法主要包括:①确保设计实用、有针对性;②依据施工图设计深度的实际情况进行合理安排;③加强与现场之间的沟通交流,共同协商、解决具体问题。
提纲五:施工图设计深度的应用案例1.某A施工项目的4层高建筑物,设计深度为10级,工程质量得到全面保证。
2.某B施工项目的3层高建筑物,设计深度为9级,工程质量明显提高。
3.某C施工项目的5层高建筑物,设计深度为11级,工程质量大幅提高。
4.某D施工项目的2层高建筑物,设计深度为8级,工程质量表现一般。
5.某E施工项目的6层高建筑物,设计深度为12级,工程质量得到全面提高。
以上案例说明,合理设定施工图设计深度,能够有效提高工程质量,保证工程项目顺利进行。
施工图设计深度标准
施工图设计深度标准
施工图设计是建筑工程中非常重要的一环,它直接关系到工程的质量和进度。
在进行施工图设计时,需要遵循一定的深度标准,以确保施工图的准确性和可行性。
本文将就施工图设计深度标准进行详细介绍。
首先,施工图设计的深度标准包括对建筑结构、设备安装、给排水、电气、暖
通等方面的要求。
在建筑结构方面,需要对结构的承重性能、抗震性能、防火性能等进行深入设计,以保证建筑的安全性和稳定性。
设备安装方面需要考虑设备的布置、安装方式、连接方式等,确保设备的正常运行和维护。
给排水、电气、暖通等方面也需要进行详细的设计,保证建筑内部的各项设施正常运行。
其次,施工图设计的深度标准还包括对材料和工艺的要求。
在选择建筑材料时,需要考虑材料的性能、耐久性、环保性等因素,以及材料的施工工艺和使用要求。
在施工工艺方面,需要对各项施工工艺进行详细规定,确保施工过程中的质量和安全。
此外,施工图设计的深度标准还包括对施工过程的监控和控制要求。
在施工过
程中,需要对各项工程进度、质量、安全进行全面监控,及时发现和解决问题,确保工程按时、按质、安全完成。
最后,施工图设计的深度标准还包括对施工图的审核和验收要求。
在设计完成后,需要进行专业的审核,确保设计的合理性和可行性。
在施工完成后,需要进行严格的验收,确保施工图设计的实施效果达到预期要求。
总之,施工图设计的深度标准涵盖了建筑结构、设备安装、给排水、电气、暖通、材料和工艺、施工过程监控和控制、设计审核和验收等方方面面。
只有严格遵循这些深度标准,才能确保施工图设计的质量和可行性,为工程的顺利进行打下坚实的基础。
室内设计施工图深度要求
室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度,确保施工单位在现场能够按图施工,避免因为施工图纸表达深度不确切,而出现的如:施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现(包含但不仅限于上述问题),特拟写此施工图深度要求。
此深度要求,包含但不仅限于此列表之深度要求,各专业之间的相互配合须做到无缝衔接,具体工作可另以书面的形式表达相关工作内容,总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等,确保施工现场顺利操作,项目保质、保量如期竣工。
室内设计施工图须有完整的图纸结构及顺序,以完整、准确的表达设计思想为目的,包含但不仅限于下述表达:一:图纸封面二:设计及施工说明三:图例索引表四:材质索引表五:图纸目录六:平面系统图七:立面详图八:细部节点剖面放大详图九:门表详图十:线条放大列表详图上述列表之内容,为室内设计施工图必须表达之图纸结构及顺序,各专业之间相互配合所需之图纸,如:中央影视、背景音乐、整体厨房等,可另出具完整、准确的图纸,以确保施工现场之需要。
现对室内设计施工图所需图纸结构及顺序做以下深度要求:一:图纸封面须完整、准确的表达:项目名称、项目图纸所属阶段(扩初图及施工图)、设计公司名称、出图日期。
二:设计及施工说明须完整、准确的表达:设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺(包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等)、电气及给排水设计说明。
三:图例索引表须完整、准确的表达:施工图纸所引用图例的详细说明,包含但不仅限于制图图例(立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等)、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。
四:材质索引表须完整、准确的表达:材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。
室内设计施工图深度要求
室内设计施工图深度要求为规范各设计公司对于施工图纸的绘图深度,确保施工单位在现场能够按图施工,避免因为施工图纸表达深度不确切,而出现的如:施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现(包含但不仅限于上述问题),特拟写此施工图深度要求。
此深度要求,包含但不仅限于此列表之深度要求,各专业之间的相互配合须做到无缝衔接,具体工作可另以书面的形式表达相关工作内容,总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等,确保施工现场顺利操作,项目保质、保量如期竣工。
室内设计施工图须有完整的图纸结构及顺序,以完整、准确的表达设计思想为目的,包含但不仅限于下述表达:一:图纸封面二:设计及施工说明三:图例索引表四:材质索引表五:图纸目录六:平面系统图七:立面详图八:细部节点剖面放大详图九:门表详图十:线条放大列表详图上述列表之内容,为室内设计施工图必须表达之图纸结构及顺序,各专业之间相互配合所需之图纸,如:中央影视、背景音乐、整体厨房等,可另出具完整、准确的图纸,以确保施工现场之需要。
现对室内设计施工图所需图纸结构及顺序做以下深度要求:一:图纸封面须完整、准确的表达:项目名称、项目图纸所属阶段(扩初图及施工图)、设计公司名称、出图日期。
二:设计及施工说明须完整、准确的表达:设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺(包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等)、电气及给排水设计说明。
三:图例索引表须完整、准确的表达:施工图纸所引用图例的详细说明,包含但不仅限于制图图例(立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等)、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。
四:材质索引表须完整、准确的表达:材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。
建筑装饰装修工程施工图设计文件编制深度规定
建筑装饰装修工程设计文件编制深度内部规定1总则1.1为加强对建筑装饰装修工程设计文件编制工作的管理,确保公司设计文件的质量和完整性,明确建筑装饰设计师的职责范围,规范设计各阶段的工作范围和深度,以便于有效控制施工质量以及施工进程,特制定本内部规定。
1.2本规定编制依据1.2.1《江苏省建筑装饰装修工程设计文件编制深度规定》(2007年版)1.2.2《北京市建筑装饰装修工程设计文件编制深度的规定》1.2.3《重庆市建筑装饰设计深度规范》1.2.4金螳螂《酒店施工图制图技术规范》1.3 本规定的适用范围。
1.3.1 适用的工程范围:凡民用建筑和一般工业建筑的新建、改扩建、已有旧建筑改造的装饰装修工程,均应纳入本规定的有效范围之内。
1.3.2 适用的专业范围:本规定主要适用于建筑装饰及装修专业。
一项完整的建筑装饰装修工程设计所涉及到的其他相关专业,如结构、给排水、电气、采暖通风以及工程经济概预算等专业,其设计文件编制的内容和深度不在本规定中作出具体要求。
但以上专业应依据《建筑工程设计文件编制深度的规定》(建设[1992]102号),并针对建筑装饰设计有别于建筑设计的特殊性质,在设计文件编制工作中作出相应的调整。
1.3.3 适用的设计文件范围:建筑装饰装修工程设计各阶段所编制的设计文件,均应纳入本规定的有效范围之内。
但是艺术品陈设和装饰部品(如壁画、浮雕、立体雕塑、家具陈设等),以及特殊工艺设计(如厨房工艺、园艺、舞台照明、音响和视觉设计等),其设计表达方式及图纸文件深度在本规定中不作具体要求。
1.4建筑装饰装修工程设计的各阶段的设计图纸必须根据业主招标文件规定和内部施工图制图规范要求绘制。
1.5建筑装饰装修工程设计主要分为方案设计和施工图设计二个阶段,比较复杂的大型工程还应该包括概念设计和初步设计阶段,本规定将概念设计纳入方案设计阶段,初步设计纳入施工图设计阶段。
1.6本规定的设计文件编制深度具有通用性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
附件二:室内装修施工图设计深度要求建筑装饰装修设计的施工图设计文件应根据已获批准的设计方案进行编制,内容以施工图设计图纸为主,文件编制顺序依次应为:封面、扉页、图纸目录、设计及施工说明书、建筑装饰(材料)做法表、图纸等。
施工图设计文件的总体要求:1、应能据以编制工程预、决算和作为进行施工招标的依据;2、应能据以安排设备、材料订货和非标准设计的制作;3、应能据以进行施工和安装;4、应能据以进行施工验收。
一、封面封面应包含内容:1.1 项目名称(与图册内页图纸工程名称相同)1.2 设计单位名称1.3 设计单位的地址、邮编、邮箱、电话、传真、网站信息1.4 设计单位的设计资质证号1.5 项目的设计编号(年份+月份+项目自然序号)1.6 设计阶段1.7 编制单位项目负责人的姓名1.8 出图章签章区1.9 版本号1.10 日期二、目录室内设计图纸包含:新绘图、重复利用图、标准图新绘图纸编排顺序:1)、施工图设计说明2)、平面图a、原始平面图b、总平面图(室内设计分段示意)c、平面布置图d、墙体定位图e、地面材料终饰图f、墙面材料终饰图g、天花配置图h、天花设备综合平面图i、平面灯具布置图j、平面插座定位图k、弱电点位定位图l、天花照明示意连线图m、家具布置平面图n、软装布置平面图(仅限于大型项目且空间复杂时用)3)、内视图(立面图、剖面图)4)、详图a、构造详图b、装饰详图c、配件和设施详图及加工图重复利用图:利用本设计单位其他工程项目的部分图纸。
应随新绘图之出图并在目录中列出,写明项目的设计号、项目名称、图名、图号,避免出错。
标准图:包括国家标准图、地方标准图,以及设计单位的“通用图”。
新绘图、重复利用图、标准图三部分目录之间,宜留有空格(特别是新作图纸之后);序号为流水号,从“1”开始依次编排,不得空缺、重号或加注脚码,以便显示整套图纸的自然张数;当图纸修改时,如图纸局部变更,原图号不变,只需做变更记录,包括变更原因、内容、日期、修改人、审核人和项目总负责人签字。
若整张图纸变更时,可将图纸改为升版图代替原图纸,如:“室施-13a”、“室施-13b”……(-13表示原设计图序号,a表示第一次修改版,b表示第二次修改版)。
2.1 工程名称2.2 设计编号2.3 设计阶段2.4 序号2.5 图号2.6 图纸名称2.7 图幅2.8 备注三、设计说明3.1设计依据3.1.1 工程的招标文件及室内设计方案;3.1.2 工程建设单位对室内方案设计的批复文件;3.1.3 原建筑工程施工图设计文件;3.1.4 消防审批文件;3.1.5 室内设计委托书、合同书;3.1.6 国家有关法律法规和现行的工程建设标准规范;3.2工程项目概况3.2.1 写明工程名称、工程地点和建设单位3.2.2 写明工程的原始情况(建筑的层数、高度,建筑的防火设计和耐火等级)、建筑面积;3.2.3 室内装饰装修设计的主要范围和内容;3.2.4 需要介绍的其他情况:a、介绍防火分区的情况和建筑节能措施等其他问题;b、现存的问题;3.3 设计标高3.3.1 各层标注的标高均为地面装修完成面的高度;3.3.2 工程标高以m为单位,其他尺寸以mm为单位。
图中未注明单位的,均以mm 为单位;3.4 内装修材料3.4.1 工程用材、设备满足国家现行产品标准的规定;3.4.2 对材料的选样、环保、防火及材料确认的一般性规定;3.4.3 对设计上未指定的材料、设备的选择,施工单位应遵守的准则;3.4.4 对材料的防火、防霉剂防蛀处理要求;3.4.5 对现场配置的材料应按设计要求或产品说明书制作;3.4.6 对工程材料配置和工程做法的索引注释;3.5 防火设计3.5.1 设计原则及设计依据3.5.2 装修施工注意事项3.6 防水工程3.6.1 工程中防水做法参照的国标图集;3.6.2 防水层一般情况墙面上翻高度,特殊情况上翻高度;3.6.3 其他的说明3.7 工程做法3.7.1 内隔墙工程3.7.2 (楼)地面装修工程3.7.3 吊顶工程3.7.4 内门窗工程3.7.5 油漆涂料工程3.7.6 墙面工程3.7.7 室内设备选型3.8 其他注意事项3.8.1 需要专业公司进行深化设计的部分,对分包单位明确设计要求,确定技术接口的深度;3.8.2 其他需要说明的问题;3.9 设计说明编写日期四、装饰材料、设备列表装饰材料、设备列表,应由以下几部分组成:装饰面层类、灯具类、洁具/五金/定制类、家具类、软装饰品类4.1 装饰面层材料类列表应包含以下几项内容:序号、材料代号、材料名称、材料属性描述、燃烧性能、使用部位、做法索引(标准图索引)、备注,8大块内容;4.2 灯具类材料列表应包括以下几项内容:序号、灯具代号、名称、图例、规格尺寸、材质、光源、功率、色温、使用部位、数量、备注,12大块内容;4.3 洁具、五金、定制类材料列表应包括以下几项内容:序号、材料代号、材料名称、规格尺寸、材质、颜色、使用地点、数量、备注,9大块内容;4.4 家具类列表应包括以下几项内容:序号、家具代号、尺寸、材质、颜色、使用地点、数量、备注等,8大块内容;4.5 软饰饰品类列表应包括以下几项内容:序号、软饰代号、规格尺寸、材质、颜色、使用地点、数量、备注等,8大块内容;五、门窗列表门窗列表应该包括以下几项内容:5.1 类别(字体:standard)5.2 名称(字体:standard)5.3 原建筑编号(字体:standard)5.4 室内设计编号(字体:黑体)5.5 防火等级(字体:standard)5.6 洞口尺寸(门扇尺寸)(字体:standard)5.7 数量(字体:standard)5.8 使用部位(字体:standard)5.9 采用图集及编号(字体:standard)5.10 备注(字体:standard)六、装饰做法表6.1 大类(墙、踢、地、棚等字体:standard)6.2 编号(字体:黑体)6.3 名称(字体:standard)6.4 用料或分层做法(字体:standard)6.5 使用部位(字体:standard)七、平面部分7.1 原始平面图7.1.1 准确表现现场建筑轴网、柱、内外墙等基础构件;7.1.2 注明建筑面积;7.1.3 注明建筑层高、板底标高、梁底标高、消防设备的管底标高(可用文字加注即可,在条件不允许的情况下,应注明现有吊顶标高以供参考);7.1.4 注明现场有无空调、新风、暖气、消防喷淋、烟感、温感、消防栓、防排烟设施、强电箱、弱电箱等(文字注明即可,及设备现在使用情况),在平面上准确表示出暖气片、消防栓、强电/弱电配电箱的位置;7.1.5 以醒目图例标示需拆除部分建筑构件(墙、柱、楼梯等);7.1.6 文字注明需拆除的设备、管网内容;7.1.7 注明外露水系统管道及尺寸;7.1.8 注明变形缝位置;7.1.9 注明原有隔墙类型及厚度;7.1.10 注明门窗位置及开启方向;7.1.12 指北针;7.1.13 防火分区示意图及分区面积(参考原建筑图纸);7.1.14 简单表现各类型固定设备和家具,并注明;7.1.15 注明电梯、自动扶梯及步道(注明规格)、楼(爬)梯位置及上下方向示意和编号索引;7.1.16 可用文字说明来注明一些在图纸上无法体现的原始信息;7.1.17 准确标注索引符和编号、图纸名称和制图比例;7.2 平面布置图7.2.1 指北针;7.2.2 Key plan(区位图、索引平面),单独表现的单体空间应注明二级Key plan(该空间在整个平面上的位置索引);7.2.3 建筑墙体与新建隔墙的区分(填充图例来实现,并对图例有注释说明—图例/名称/隔墙厚度/备注);7.2.4 门窗类型、编号及开启方向(对家具的柜门或其他构件的开启方向和方式也应能予以表示);7.2.5 地面标高(注明本层的绝对标高相对的建筑标高是多少);7.2.6 墙体定位的模数化(室内净空间材料的模数控制);7.2.7 标明装饰设计变更过的所有室内外墙体、门窗、管井、电梯和自动扶梯、楼梯和疏散楼梯、平台、阳台等。
并要核对空间的划分是否满足消防规范的基本要求;7.2.8 轴号设置与原建筑保持一致;7.2.9 四边三条尺寸线的设置(原则上四条边全标,特殊情况可只标左侧及下方尺寸);7.2.10 门窗统计表(单列代号、尺寸、数量即可);7.2.11 空间名称、面积标注的完整性;7.2.12 标明楼梯的上下方向;7.2.13 对单列表现的空间进行索引说明,对不出图的附属(简单装饰)空间需进行文字材料、做法说明;7.2.14 高窗、高洞口、通气孔等未剖切部位的构件,在平面上用虚线绘制,并注明尺寸及标高;7.2.15 平面图纸上的标注a、尺寸标注分为三类:总尺寸、定位尺寸、细部尺寸总尺寸为外轮廓尺寸,是若干定位尺寸之和;定位尺寸轴线尺寸,空间净尺寸,建筑构配件(如墙体、门窗、洞口等)和室内设计装饰部件、固定家具、设施(如厨具、洁具)确定位置的尺寸;细部尺寸建筑物构配件、室内设计装饰部件、固定家具及设施的详细尺寸b、重叠窗的标注:同一空间分上下窗时,窗号可重叠表示,例:上C0621下C0635;c、家具、厨具、洁具在平面上应标注家具尺寸及距墙尺寸,有固定下水位置要求的洁具应标注下水口距墙尺寸;d、门开启方向的标注(注意平开门与地弹门的区别,卷帘门和提升门平面图例相同需用文字注明区分);7.2.16 固定造型及固定家具用实线来表现,活动家具用虚线来表现;7.2.17 标明固定的装饰造型、隔断、构件、家具、卫生洁具、照明灯具、花台、水池、陈设以及其他固定装饰配置和物品的位置;7.2.18 在平面图上,能较为明确的标明洁具、洗涤池、上下水立管、地漏、地沟的位置,并注明排水方向、定位尺寸及其他必要尺寸;7.2.19 准确标注索引符和编号、图纸名称和制图比例;7.2.20 对平面图纸比例的要求:原则上用1:100来表现(在少数情况下可选1:125或1:150的比例),据图选用合适的图框,极特殊情况(A0框,1:150还放不下时)需项目负责人确定图纸比例并调整局部笔宽(墙线、新建隔墙线);7.3 墙体定位图7.3.1 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、地面高差关系)外,其余的家具、植物、饰品、填充等等均可不在本图显示;7.3.2 标注装饰设计新发生的室内外墙体和管井的定位尺寸、墙体厚度与材料种类,并注明做法(可附隔墙类型表);7.3.3 标注装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、材料种类、门窗编号,并对门窗洞尺寸进行注释说明(图中所示门窗洞口尺寸,均为装饰完成后门窗的净尺寸,施工方应据实际情况预留结构安装尺寸);7.3.4 标注装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高及其他必要尺寸,并注明材料及做法;7.3.5 标注固定隔断、固定家具、装饰造型、台面、栏杆等的定位尺寸和其他必要尺寸,标注材料及其做法;7.3.6 打开轴线,所有的定位参照轴线及建筑结构(柱、剪力墙)来进行定位,并须注意尺寸标注的逻辑性和完整性(对异型构件或造型的定位标注尤其要注意);7.3.7 对在原有建筑墙体上新开门窗洞的加固做法,给出文字说明或见图;7.3.8 准确标注图纸名称和制图比例(比例控制参见7.2.20条);7.4 墙面材料终饰图7.4.1 本条可据项目空间的情况选择有无;7.4.2 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、地面高差关系)外,其余的家具、植物、饰品、填充等等均可不在本图显示;7.4.3 依靠区分较为明显的线性来对复杂空间的墙面材料进行注释说明,详细的线型指代墙体类型列表见附表;7.4.4 局部细碎的材料不同,可不在本图上体现(引注:参见各空间详细图纸);7.4.5 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.4.6 原则上,单列出图及不出图的空间墙面材料均要在本图上体现;7.5 地面材料终饰图7.5.1 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、地面高差关系)外,其余的家具、植物、饰品、填充等等均可不在本图显示;7.5.2 标注地面装饰材料的种类、拼接图案、不同材料之间的分界线及收口方法、措施;7.5.3 标注地面装饰的定位尺寸(造型体块尺寸)、标准和异形材料的单位尺寸(材料分块尺寸)、施工方法;7.5.4 标注地面装饰嵌条、抬价额和楼梯防滑条的定位尺寸、材料种类及做法;7.5.5 标注空间名称、面积、材料名称(代号);7.5.6 标注标高的逻辑性及完整性;7.5.7 标注造型分隔条带的宽度(例波打线);7.5.8 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.5.9 本条可据项目空间的情况选择有无(如地面材料单一且无地拼造型时可以不画此图);7.6 天花配置图7.6.1 应与平面图一致,标明柱网和承重墙、主要轴线和编号、轴线间尺寸及总尺寸;7.6.2 标明装饰设计调整过后的所有室内外墙体、管井、电梯和自动扶梯、楼梯和疏散楼梯、雨棚和天窗等的位置,注全名称;7.6.3 标注天花设计标高;7.6.4 天花配置图,应标明天花造型、天窗、构件、装饰垂挂物及其他装饰配置和物品的位置,注明定位尺寸、材料及做法;7.6.5 标明灯具类型及其安装定位尺寸(可用灯具配置列表);7.6.6 注意在有软装饰品的点位上增加局部效果照明灯具;7.6.7 标明建筑通风口、变形缝、防火卷帘、防排烟口、挡烟垂壁等建筑构件和设施;7.6.8 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.7 天花综合设备图7.7.1 同7.6.1至7.6.6条内容,不需要标注尺寸及材料做法;7.7.2 标明空调出风、回风及检修口(详细尺寸由相关专业深化,由装饰设计方确定);7.7.3 标明喷淋、烟感、温感探头位置(详细尺寸由相关专业深化,由装饰设计方确定);7.7.4 标明消防广播、疏散指示牌位置(详细尺寸由相关专业深化,由装饰设计方确定);7.7.5 标明安防监控探头位置(详细尺寸由相关专业深化,由装饰设计方确定);7.7.6 标明各相关专业检修口位置(详细尺寸由相关专业深化,由装饰设计方确定);7.7.7 在本页图纸注明:天花综合图上各专业设备的点位参照具体专业单位于xx年xx月xx日提供的xx专业图纸,设备具体的定位尺寸详见xx专业图纸;7.7.8 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.8 地面灯具布置图7.8.1 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、地面高差关系)外,其余的家具、植物、饰品、填充等等均可不在本图显示;7.8.2 地面标高(注明本层的绝对标高相对的建筑标高是多少);7.8.3 标明空间名称;7.8.4 标明地面灯具类型、数量点位及灯具的定位尺寸;7.8.5 本条可据项目空间的情况选择有无;7.8.6 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.9 地面插座定位图7.9.1 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、家具轮廓、地面高差关系)外,其余的植物、饰品、填充等等均可不在本图显示;7.9.2 标明插座类型及安装高度(给出图例列表);7.9.3 标明特定的插座位置尺寸(需准确定位的部分);7.9.4 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.10 弱电点位定位图7.10.1 突出显示装饰设计后的空间情况,除空间界定的主体(柱、墙、门、窗、固定隔断、家具轮廓、地面高差关系)外,其余的植物、饰品、填充等等均可不在本图显示;7.10.2 标明弱电插座(信息点)类型及安装高度(给出图例列表);7.10.3 标明特定的弱电插座(信息点)位置尺寸(需准确定位的部分);7.10.4 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.11 天花照明示意连线图7.11.1 在7.6天花配置图各项要求的基础上,减少天花造型层次(主要表现造型轮廓),着重表现灯具类型;7.11.2 标明开关类型及数量;7.11.3 标明开关控制范围及数量;7.11.4 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.12 家具布置平面图7.12.1 在7.2平面布置图的各项要求基础上保留空间名称,其余的注释性文字和尺寸标注不显示,着重表现活动家具;7.12.2 准确标注索引符和编号、图纸名称和制图比例(比例控制参见7.2.20条);7.12.3 标明家具类型统计列表;7.13 软装平面布置图7.13.1 在7.2平面布置图的各项要求基础上保留空间名称,其余的注释性文字和尺寸标注不显示,着重表现软装饰品类(装饰画、植物花艺、饰品摆件雕塑、布艺、装饰块毯);7.13.2 标明软装配饰的相对固定点位,准确标注索引符和编号(一个点位可代表一组软装配饰物品);7.13.3 标明软装配饰的标注索引编号指代软装物品的具体编号、类型及数量;7.14.4 图纸名称和制图比例(比例控制参见7.2.20条);八、立面部分立面图中应表示出以下内容:8.1 室内立面图应按照正投影法绘制。
