塑料模具说明书
塑料水杯注塑模具设计说明书
目录1 塑件的成型工艺分析 (3)1.1 塑件的原材料分析 (3)1.2 塑料件的尺寸分析 (3)1.3 塑件表面质量分析 (3)1.4 塑件结构工艺性分析 (4)1.5 成形工艺参数、工艺卡 (4)1.5.1 塑件的体积及质量 (4)1.5.2 选用注射机 (4)1.5.3 塑件注射成型工艺参数 (5)2 模具结构方案的确定 (6)2.1 型腔数目的确定 (6)2.2 分型面的选择 (7)2.3 浇注系统的设计 (8)2.3.1主流道的设计 (8)2.3.2 浇口的设计 (9)2.4 侧向抽芯系统设计 (10)2.4.1 侧向分型抽芯距的确定 (10)2.4.2 侧向分型抽芯力的计算 (10)2.4.3 斜导柱的设计 (11)2.4.4 斜导柱的材料及安装配合 (11)2.5 推出机构设计 (12)2.5.1 设计原则 (12)2.5.2 推杆材料 (12)2.5.3 推杆的形式 (12)2.5.4 推杆的导向 (13)2.5.5 推杆的复位 (13)2.6 标准模架的选择 (13)2.7 排气温控系统设计 (14)3 成型零件工作尺寸的计算 (14)3.1 成型零部件的磨损 (15)3.2 成型零部件的制造误差 (15)3.3 塑件的基本尺寸计算 (15)3.3.2 型腔深度 (15)3.3.3 型芯高度 (15)3.3.4 壁厚 (16)3.3.5 圆角 (16)3.3.6 柄长 (16)4 注射机有关工艺参数的校核 (17)4.1 注射量的校核 (17)4.2 注射压力的校核 (17)4.3 锁模力的校核 (17)4.4 装模部分有关尺寸的校核 (18)4.4.1 模具闭合高度的校核 (18)4.4.2 模具安装部分的校核 (18)4.4.3 模具开模行程的校核 (18)4.4.4 顶出部分的校核 (18)1、塑件的成型工艺分析1.1 塑件的原材料分析塑件原材料为PP 中文名: 聚丙烯表1.1 塑件的原材料分析结论：干燥处理：如果储存适当则不需要干燥处理。
塑料模具毕业设计说明书
1绪论1.1引言模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。
用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。
模具工业是国民经济的基础工业，是国际上公认的关键工业。
模具生产技术水平的高低是衡量一个国家产品制造水平高低的重要标志，它在很大程度上决定着产品的质量，效益和新产品的开发能力。
振兴和发展我国的模具工业，正日益受到人们的关注。
早在1989年3月中国政府颁布的《关于当前产业政策要点的决定》中，将模具列为机械工业技术改造序列的第一位。
模具工业既是高新技术产业的一个组成部分，又是高新技术产业化的重要领域。
模具在机械、电子、轻工、汽车、纺织、航空、航天等工业领域里，日益成为使用最广泛的主要工艺装备，它承担了这些工业领域中60％~90％的产品的零件，组件和部件的生产加工。
目前世界模具市场供不应求，模具的主要出口国是美国、日本、法国、瑞士等国家。
中国模具出口数量极少，但中国模具钳工技术水平高，劳动成本低，只要配备一些先进的数控制模设备，提高模具加工质量，缩短生产周期，沟通外贸渠道，模具出口将会有很大发展。
研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。
1.2课题研究的目的与意义塑料模具产业近年来在我国发展很快，随之而来的是日益激烈的市场竞争，加入WTO后，外国模具厂家进入国内市场，要在激烈的竞争中脱颖而出，发展模具标准件实施模具的专业化生产至关重要。
现代产品生产中，模具由于其加工效率高，互换性好，节约原材料，所以得到很广泛的应用。
模具的用途广泛，模具的种类繁多，科学地进行模具分类，对有计划地发展模具工业，系统地研究、开发模具生产技术，促进模具设计、制造技术的现代化，充分发挥模具的功能和作用；对研究、制订模具技术标准，提高模具标准化水平和专业化协作生产水平，提高模具生产效率，缩短模具的制造周期，都具有十分重要的意义。
塑料模具设计说明书(参考)
塑料模具设计说明书题目：姓名学号班级2014 年月日目录第一章塑件的工艺分析1.1 任务要求1.2 原料ABS的成型特性和工艺参数1.3 塑件的结构工艺性第二章注射设备的选择2.1 注射成型工艺条件2.2 选择注射机第三章型腔布局与分型面的选择3.1 塑件的布局3.2 分型面的选择第四章浇注系统的设计4.1主流道和定位圈的设计4.2 分流道设计4.3 浇口的设计4.4冷料穴的设计4.5 排气系统的分析第五章主要零部件的设计计算5.1 型芯、型腔结构的确定5.2 成型零件的成型尺寸第六章成型设备的校核6.1、注射成型机注射压力校核6.2、注射量的校核6.3、锁模力的校核相关零件图第一章塑件的工艺分析1.1 任务要求图1 盒盖1.2原料ABS的成型特性和工艺参数ABS是目前产量最大、应用最广的工程塑料。
ABS是不透明非结晶聚合物，无毒、无味，密度为 1.02～1.05 g／cm3。
ABS 具有突出的力学性能，坚固、坚韧、坚硬；具有一定的化学稳定性和良好的介电性能；具有较好尺寸稳定性，易于成型和机械加工，成型塑件表面有较好光泽，经过调色可配成任何颜色，表面可镀铬。
其缺点是耐热性不高，连续工作温度约为70℃，热变形温度约为93℃，但热变形温度比聚苯乙烯、聚氯乙烯、尼龙等都高；耐候性差，在紫外线作用下易变硬发脆。
可采用注射、挤出、压延、吹塑、真空成型、电镀、焊接及表面涂饰等多种成型加工方法。
ABS的成型特性：(1)ABS易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干(2)流动性中等，溢边值0.04 mm左右。
(3)壁厚、熔料温度对收缩率影响极小，塑件尺寸精度高。
(4)ABS比热容低，塑化效率高，凝固也快，故成型周期短。
(5)ABS的表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。
(6)顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度宜取2°以上。
(7)易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力。
塑料模具设计说明书【范本模板】
湖南工学院课程设计设计课题注塑模具设计设计学院机械工程学院设计班级成型1001班设计者姓名原育民设计时间2013 年 12月目录1. 塑件的工艺分析 (4)1。
1塑件的成型工艺性分析 (4)1。
1.1 塑件材料ABS的使用性能 (5)1.1。
2 塑件材料ABS的加工特性 (5)1.2 塑件的成型工艺参数确定 (6)2 模具的基本结构及模架选择 (6)2。
1 模具的基本结构 (6)2.1.1 确定成型方法 (6)2。
1。
2 型腔布置 (7)2.1.3 确定分型面 (7)2.1。
4 选择浇注系统 (8)2。
1。
5 确定推出方式 (8)2。
1.6 侧向抽芯机构 (9)2.1。
7选择成型设备 (9)2.2 选择模架 (11)2.2.1 模架的结构 (11)2。
2。
2 模架安装尺寸校核 (11)3 模具结构、尺寸的设计计算 (12)3.1 模具结构设计计算 (12)3。
1.1 型腔结构 (12)3.1.2 型芯结构 (12)3。
1.3 斜导柱、滑块结构 (12)3.1。
4 模具的导向结构 (12)3。
2 模具成型尺寸设计计算 (13)3。
2.1 型腔径向尺寸 (13)3。
2。
2 型腔深度尺寸 (13)3.2。
3 型芯径向尺寸 (14)3.2.4 型芯高度尺寸 (14)3。
3 模具加热、冷却系统的计算 (15)3。
3。
1 模具加热 (15)3.3.2 模具冷却 (15)4. 模具主要零件图及加工工艺规程 (16)4。
1 模具定模板零件图及加工工艺规程 (16)4.2 模具侧滑块零件图及加工工艺规程....... 错误!未定义书签。
4.3 模具动模板(型芯固定板）零件图及加工工艺规程 (17)5 模具总装图及模具的装配、试模.......................... 错误!未定义书签。
5。
1 模具的安装试模。
.。
.。
.。
..。
...。
..。
.。
...。
.。
.。
.。
.。
.。
.。
..。
..。
.。
.。
185.2。
塑料模具——隔弧板说明书

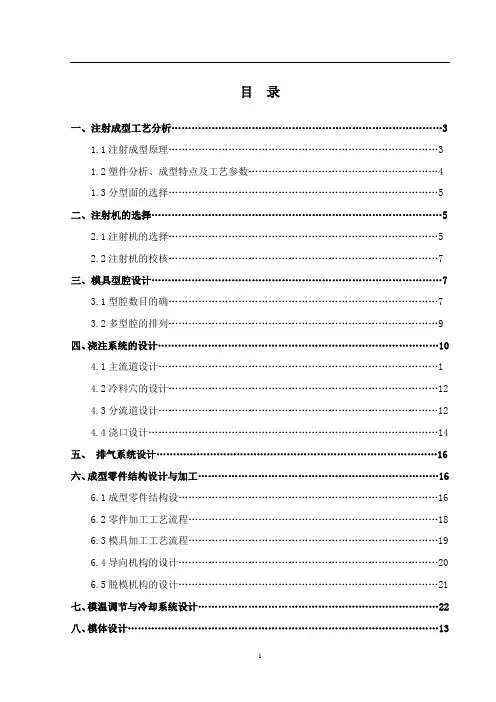

目录一、注射成型工艺分析 (3)1.1注射成型原理 (3)1.2塑件分析、成型特点及工艺参数 (4)1.3分型面的选择 (5)二、注射机的选择 (5)2.1注射机的选择 (5)2.2注射机的校核 (7)三、模具型腔设计 (7)3.1型腔数目的确 (7)3.2多型腔的排列 (9)四、浇注系统的设计 (10)4.1主流道设计 (1)4.2冷料穴的设计 (12)4.3分流道设计 (12)4.4浇口设计 (14)五、排气系统设计 (16)六、成型零件结构设计与加工 (16)6.1成型零件结构设 (16)6.2零件加工工艺流程 (18)6.3模具加工工艺流程 (19)6.4导向机构的设计 (20)6.5脱模机构的设计 (21)七、模温调节与冷却系统设计 (22)八、模体设计 (13)8.1固定板与支撑 (24)8.2支撑件 (24)设计体会 (25)参考文献 (26)设计题目：隔弧板塑件材料：聚苯乙烯（PS）技术要求：所设计的模具应使注射成型塑料零件达到给定要求的精度，未注公差按MT5等级，脱模斜度要求为20`，大批量生产。
塑料件如下图：Φ一、注射成型工艺分析1.1注射成型原理：在注射成型时，塑料要经过三个阶段的转换：一是塑料未进入料筒前的颗粒状态；二是塑料在料筒中的塑化流动而达的熔融状态；三是塑料通过注射浇注系统的冲模流动及冷却定型。
在每个阶段中：（1）塑料有自身的物性参数和本构关系（固有特性、内因）；（2）一定量的塑料聚集在一起形成一个宏观结构；（3）塑料宏观结构周围的非塑料本身的结构（如注射模、注射机等）就是塑料的几何边界；（4）塑料要受到来自外界或其内部的各种力，包括机械力（如：压力、剪切力、摩擦力等）、物理力（如：热、结晶、相变等物理变化力）、化学力（如：热分解等化学变化力）。
在第一个阶段中，塑料在未进入料筒前的流动，属于颗粒流，主要是塑料受到机械力等的作用而产生的塑料颗粒运动。
即加料计量阶段。
塑料模具毕业设计说明书例子

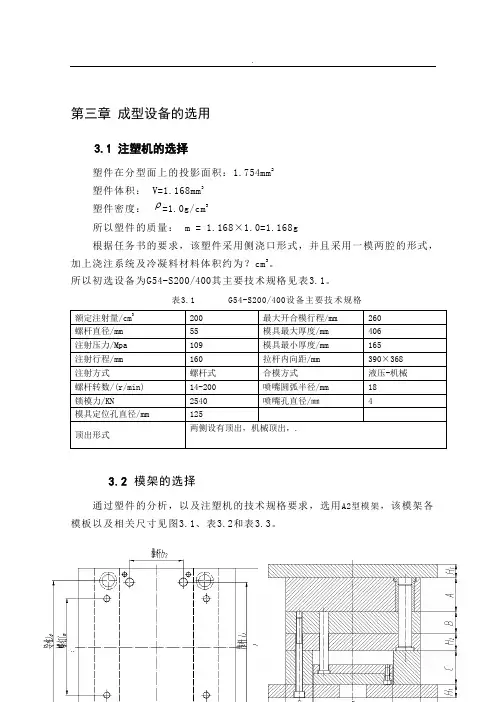

第三章成型设备的选用3.1 注塑机的选择塑件在分型面上的投影面积：1.754mm2塑件体积： V=1.168mm3塑件密度： =1.0g/cm3所以塑件的质量： m = 1.168×1.0=1.168g根据任务书的要求，该塑件采用侧浇口形式，并且采用一模两腔的形式，加上浇注系统及冷凝料材料体积约为？cm3。
所以初选设备为G54-S200/400其主要技术规格见表3.1。
表3.1 G54-S200/400设备主要技术规格3.2模架的选择通过塑件的分析，以及注塑机的技术规格要求，选用A2型模架，该模架各模板以及相关尺寸见图3.1、表3.2和表3.3。
图3.1 P2型模架示意图表3.2 模架各板厚尺寸表3.3模架孔位置尺寸H1=36㎜；A=56㎜；B=46㎜；H2=46㎜；C=76㎜；H3=36㎜；所以模具的总厚度为：36+56+46+46+76+36=296mm，在注塑机的装模行程之内。
3.3模具参数的校核（1）注射量的校核要求注射量不超过注射机的最大注射量，在注塑生产中，注塑机每一个成型周期向模具腔内注入的塑料熔体体积或质量称为塑件的注射量，其中包括浇注系统内所存留的塑料熔体体积，选择注塑机时，必须保证塑件的注射量小于注塑机的最大注射量的（80～85）%，最小注射量不小于注塑机注射量的20%，根据式kMmax≥M，M=n∑M i+m式中 Mmax-----注塑机最大注射量/ cm3；Mi-----浇注系统凝料的质量或体积/ cm3；m-----单个制件质量或体积/ cm3；n-----型腔数目/个；k-----注射机最大注射量利用系数，一般取0.8。
0.8×320≥2×5.8+4.33≈15.93 cm3。
故：注射机注射量满足要求。
（2）注射压力的校核塑料成型所需要的注射压力是由塑料品种、注射机类型、喷嘴形式、塑件形状以及浇注系统的压力损失等因素决定的。
注射压力的校核是检验注射机的最大注射压力能否满足制品的成型要求。
塑料模具制作说明书
塑料模具制作说明书一、概述本说明书旨在详细介绍塑料模具的制作过程和注意事项，以便客户了解和操作。
请按照以下步骤进行操作。
二、材料准备1. 主模具材料：通常选择高质量的工程塑料，如ABS、PC或PA等。
2. 辅助材料：硅胶、润滑油、固化剂等。
三、设计与制作1. 模具设计：根据产品图纸和客户要求，进行模具设计，包括尺寸、形状以及结构等。
2. 材料加工：根据模具设计，进行材料加工，包括切削、铣削、钻孔等步骤。
3. CNC加工：使用计算机数控机床进行加工，以确保模具的精确度和一致性。
4. 装配与调试：将加工好的零部件进行装配，并进行调试，以保证模具的质量。
5. 表面处理：对模具进行打磨、抛光和镀膜等处理，以提高模具的表面质量和耐磨性。
四、使用与维护1. 使用前准备：在使用模具之前，确保模具清洁干净，并涂上适当的润滑油，以减少摩擦。
2. 模具安装：根据产品的要求，正确安装模具到注塑机上，并进行调整。
3. 注塑操作：将已熔化的塑料注入模具腔内，等待冷却和固化。
4. 模具维护：使用完毕后，及时清洁模具，避免残留物堆积和腐蚀。
5. 存储与保养：将模具妥善包装，并存放在干燥通风的地方，避免受潮和灰尘。
五、注意事项1. 安全操作：在制作和使用模具时，要注意安全，戴好安全帽和护目镜，避免意外伤害。
2. 避免过度使用：模具使用过度会导致磨损和变形，影响产品质量，因此要合理控制使用次数。
3. 定期维护：定期检查模具的磨损情况，及时更换磨损部件或进行维修。
4. 轻拿轻放：在操作模具时，要轻拿轻放，避免碰撞或摔落，以免损坏模具。
5. 避免过高温度：在注塑过程中，避免过高的温度，以免对模具造成损坏或变形。
六、总结通过本说明书，我们希望能够清晰地向客户介绍了塑料模具的制作过程和使用注意事项。
只有正确操作和维护模具，才能保证模具的正常使用寿命和产品质量。
如果在使用过程中有任何问题，请及时联系我们的技术支持团队。
祝您在模具制作和使用中取得成功！。
塑料注塑模具使用说明书(模板)
模具名称：___________________制件型号：___________________制件名称：__________________制件图号：______________________警示：在对模具操作前须仔细阅读此说明书！编制：批准：日期: 年月日目录1.模具及配件交付清单------------------------------------------------32.使用说明及保养知识----------------------------------------------4-63.模具维修记录卡----------------------------------------------------74.用户意见反馈书-----------------------------------------------------85.模具水路连接图-----------------------------------------------------9-106.模具结构水路图-----------------------------------------------------117.产品示意图-----------------------------------------------------------12模具及配件交付清单检验：日期：使用说明一、模具操作顺序:二、模具动作顺序:三、模具使用注意事项：1.装模：1.1 在规定的注塑机上安装模具，检查注塑机的各项技术参数设定是否合理，注塑机的动、定模板是否平行；1.2 装模前将注塑台（炮筒）后退；1.3 调整注塑机的动、定模板间距，使其大于模厚（950mm）；1.4 按照模具向上标志起吊模具，吊起时模具必须平衡放入注塑机的动、定模板之间，使模具的定位圈先导入定模板的定位孔中，再闭合注塑机使模具紧贴于两机板之间；1.5 调整模具侧边同机板侧边平行，用压板及螺丝固定模具于注塑机动、定模板上；1.6 模具装夹好后，进行开模、合模、动作检查（顶针、滑块的动作是否顺畅，如果是三板模，检查水口板分开与A B板分开的动作先后顺序是否可靠）、试合模力，逐步调整锁模位置，逐渐升高锁模力并使连杆能够伸直。
塑料模具使用说明书
塑料模具使用说明书一、产品概述塑料模具是一种用于加工塑料制品的工具。
它通过将熔化的塑料注入模具腔体，并通过冷却将其固化，最终得到所需的塑料制品。
本说明书旨在提供使用塑料模具的相关指导和注意事项，确保模具的正确使用和保养，以保证产品质量和延长模具的使用寿命。
二、安全须知1. 在使用塑料模具之前，请确保您已经熟悉并理解使用说明书中的内容。
2. 使用过程中请保持清醒，切勿饮酒或服用药物。
3. 操作前，请佩戴适当的个人防护装备，如手套、眼镜和口罩，以防止意外伤害和呼吸系统受到污染。
4. 使用模具时，请确保操作环境通风良好，以避免有害气体对您的健康产生负面影响。
三、模具结构和组成部分1. 模具整体结构：包括模具座、模腔、顶出机构、冷却系统等组成部分。
2. 模具材质：我们的塑料模具采用高品质的钢材制造而成，具有优异的硬度和耐磨性。
四、模具的使用方法1. 准备工作：a) 确认待加工的塑料材料的种类、颗粒大小和熔融温度。
b) 清理模具表面和内部，确保无残留物。
c) 检查模具是否有损坏或异物，如有，请及时处理。
2. 安装模具：a) 将模具座与注塑机安全连接，确保稳固。
b) 参考设备操作手册，正确地安装模具，并通过紧固螺丝固定模具。
3. 调试模具：a) 开启注塑机并调整合适的温度和压力参数。
b) 调试顶出机构，确保顶出件的顺利脱模。
c) 进行试模操作，检查制品尺寸和外观是否符合要求。
4. 正式生产：a) 确保操作人员熟悉注塑机的操作流程和模具的特殊要求。
b) 注塑过程中，监测温度、压力和速度等参数，及时调整和控制。
c) 定期检查模具的磨损程度和冷却系统的通畅。
五、模具保养与维护1. 生产结束后，及时将塑料残留物清理干净，并用保护剂进行防锈处理。
2. 定期检查模具的工作状况，如有异常，及时进行维修或更换损坏部件。
3. 注意保持模具的干燥和清洁，避免湿气和杂质对模具造成腐蚀或磨损。
4. 制定模具保养计划，定期清洗和润滑模具，确保其稳定运行。
塑料盒模具设计说明书-正文
一、塑件成型工艺性分析1.1塑件的分析外形尺寸图1 塑件图如图1所示，该塑件壁厚为1.6mm—2mm，为薄壁类壳体类塑件，塑件外形尺寸不大，为矩形状，较规则，塑料熔体流程不太长，要求塑件表面平整光滑，无翘曲变形、皱折和裂纹等缺陷，防止产生熔接痕。
根据塑件的外形特征，且材料为热塑性塑料，选择注射成型是合适的成型方法。
精度等级塑件部分尺寸的公差任务书中已经给定,可知塑件对精度的要求较高，未注的公差取为MT5。
脱模斜度聚丙烯(PP）的成型性能良好,成型收缩率较小，该塑件的平均壁厚约为2mm，任务书中已经给定脱模斜度范围为30′～1°。
1.2 PP工程塑料的性能分析聚丙烯(PP）是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点.由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1～4％乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP 材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大.PP的维卡软化温度为150℃。
由于结晶度较高,这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性.PP的流动率MFR范围在1～40。
低MFR的PP材料抗冲击特性较好但延展强度较低.对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1。
8～2。
5％。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7％。
均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。
然而，它对芳香烃（如苯）溶剂、氯化烃(四氯化碳)溶剂等没有抵抗力。
PP也不像PE那样在高温下仍具有抗氧化性.聚丙烯(PP）是常见塑料中较轻的一种，其电性能优异,可作为耐湿热高频绝缘材料应用。
塑料模具设计说明书书写范例1
目录第一章：塑件工艺分析一．塑件工艺性分析 (1)二．塑件的材料分析 (1)三．塑件的尺寸精度和结构分析 (2)四．塑件的表面质量分析 (3)五．塑件的结构分析 (3)第二章：注射机型号的确定 (4)一．按预选型腔来选择注射机 (6)第三章：模具结构方案的确定 (9)一．分型面的选择 (9)二．型腔数目的确定及排列 (10)三．初步设计主流道及分流道 (11)四．确定浇口形式及方位 (13)五．选择模架 (14)六．模具材料的选择......................................................V (14)七．校核注塑机 (15)八．冷却系统的设计 (18)九．排气系统的设计 (19)十．导向机构和定位机构的设计 (20)十一. 成型零件的结构设计……………………………………………………………21十二．按要求绘制装配图 (22)第一章：塑件工艺分析一．塑件工艺性分析㈠塑件如图1所示，材料为聚丙烯（PP）。
该塑件尺寸小，精度高，要求表面平整，无收缩凹痕、无黑点、颜色均匀一致等缺陷。
塑件中心处有一个Ø12的孔，环绕中心轴且距中心轴为30mm的位置有四个Ø6的孔，其对称度小于0.05mm，该塑件结构简单，无需抽芯机构。
图1二．塑件的材料分析关于PP材料的介绍：全名 :聚丙烯英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃PP为结晶型高聚物，常用塑料中PP最轻，密度仅为0.91g/cm3（比水小）。
通用塑料中，PP的耐热性最好，其热变形温度为80-100℃，能在沸水中煮。
PP有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。
PP的综合性能优于PE料。
PP 产品质轻、韧性好、耐化学性好。
PP的缺点：尺寸精度低、刚性不足、耐候性差、易产生“铜害”，它具有后收缩现象，脱模后，易老化、变脆、易变形。
塑料模具课程设计说明书_2
塑料成型工艺及模具设计课程设计说明书题目: 塑料模具设计专业: 模具设计制造及其自动化班级: 机设07级**: ***学号: ****************: ***时间: 2011年1月5日目录第一部分产品的说明第二部分塑件分析第三部分注射机的型号和规格选择及校核第四部分型腔的数目决定及排布第五部分分型面的选择第六部分浇注系统的设计第七部分型零件的工作尺寸计算第八部分推出机构的设计第九部分模架的选用第十部分冷却系统设计第十一部分模具的动作过程第十二部分设计小结第十三部分参考资料第一部分产品的说明本塑件结构简单, 壁厚均匀, 模架结构较简单。
精度要求较高, 为四级精度, 材料为聚乙烯成型性能一般, 其他并无特殊要求。
图一: 塑件俯视图第二部分塑件的分析聚乙烯化学名称: PE材料分析：PE是乙烯经聚合制得的一种热固性树脂。
在工业上, 也包括乙烯与少量α－烯烃的共聚物。
聚乙烯无臭, 无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良。
聚乙烯无臭, 无毒, 手感似蜡, 具有优良的耐低温性能(最低使用温度可达-70～-100℃), 化学稳定性好, 能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸), 常温下不溶于一般溶剂, 吸水性小, 但由于其为线性分子可缓慢溶于某些有机溶剂, 且不发生溶胀, 电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的, 耐热老化性差。
聚乙烯的性质因品种而异, 主要取决于分子结构和密度。
塑件注射成型工艺参数的确定:根据该塑件的结构特点和得成型性能, 查相关手册得到ABS塑件的成型工艺参数：第三部分注射机的型号和规格选择及校核注射模是安装在注射机上的, 因此在设计注射模具时应该对注射机有关技术规范进行必要的了解, 以便设计出符合要求的模具, 同时选定合适的注射机型号。
