“传达室”设计任务书与指导书

《建筑构造实训》设计任务书

一、设计题目:传达室设计

二、设计要求

1.学习建筑设计的思维和工作步骤

2.从人体尺度、使用要求出发，分析单元空间的功能组成及具体形式

3.分析单元空间的关系和功能联系，学习空间的组合方法

4.掌握建筑设计方案的表现方法

三、设计任务

总建筑面积50m²左右（面积允许上下浮动10%），其中包括：

1.值班室：15 m²

2.办公管理：15 m²

3.休息室：12m²

4.卫生间：8m²

5.设计要合理。

6.用HB铅笔在白色A4纸上绘制。（不能用水笔或计算机绘制）

四、设计目的

训练学生综合运用所学各种知识的能力，使学生在设计中体会图纸之间的相互关系，从而提高学生的识图本领，达到教学大纲的要求。

五、设计内容

1. 首层平面图，比例1：50；

2. 顶层（即二层）平面图，比例1：50；

3. 屋顶平面图，比例1：50；

4. 某立面图（画有大门的立面），比例1：50；

5. 1—1剖面图，比例1：50；

6. 外墙详图，比例1：20。

注：楼梯要在平面图和剖面图中绘制详细。

六、成绩评定

平时表现占总成绩的20﹪，以上绘制的6张图占80﹪。

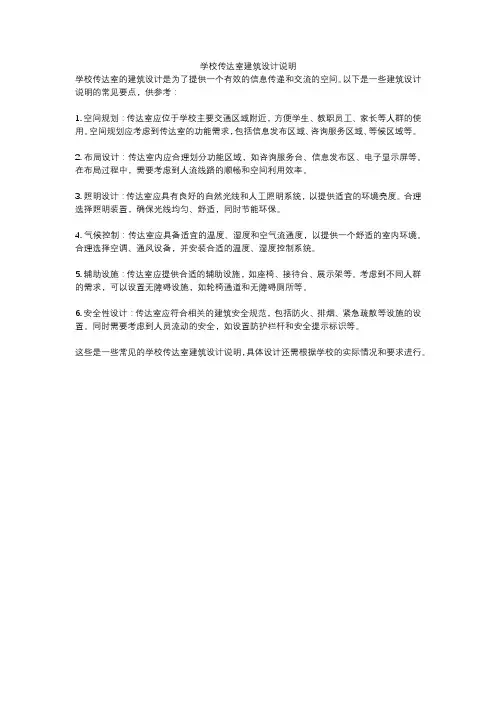

设计指导书

一、首层平面图的设计要点

根据任务确定平面形状及定位轴线间的距离、墙体的材料及墙厚、门窗的位置及数量、室内外高差、室外台阶的形式和数量、散水的坡度及尺寸；标注门窗代号、标高、室外的三道尺寸及内部尺寸；绘制指北针、剖面图的剖切符号、采光井上的顶板等。图中粗细实线要准确、尺寸要符合模数。

二、二层平面图的设计要点

根据任务确定平面形状及定位轴线间的距离、墙体的材料及墙厚、门窗的位置及数量、雨罩的尺寸；标注门窗代号、楼面标高、室外的三道尺寸及内部尺寸等。图中粗细实线要准确、尺寸要符合模数。

四、屋顶平面图的设计要点

根据顶层平面确定屋顶的形式、首尾定位轴线号、突出屋顶构件的位置、排水方式、雨水管的位置、分水线位置及排水的坡度等；标注尺寸、屋顶的结构标高等。

五、立面图的设计要点

根据各层平面确定立面图的首尾定位轴线、门窗形式、外装修做法；根据屋顶平面确定立面图的檐口形式，如为有组织外排水，立面图就要绘制出雨水管的位置等；标注三道尺寸及标高。

六、剖面图的设计要点

根据在平面图中的剖切位置和剖视方向，确定剖面图的轴线及内容、各层的层高和剖面形式，总高要与立面图一致；剖面图的檐口形式与立面图的檐口形

式要一致；标注三道尺寸及一道标高等。

七、楼梯的设计要点

楼梯踏步数取决于层高和每个踏步的高度。踏步高150—175㎜、踏步宽250--300㎜。一个楼梯段的踏步数≤18步（为防疲劳）且≥3步（为保安全）。楼梯段的宽取决于人流的股数，人体宽一般为550㎜，故一般的楼梯段宽≥1100㎜。休息平台的宽≥楼梯段的宽。栏杆扶手的高一般≥900㎜，栏杆之间的净距≤110㎜。楼梯段的净高≥2200㎜，休息平台的净高≥2000㎜。注意平面图中每层楼梯的画法。楼梯平面图的剖切位置选择在本层地面与本层休息平台之间。楼梯平面图中的上下箭头是以本层地面为起点标注的。

八、外墙详图的设计要点

选择一外墙从最复杂的位置剖切（一般为门窗洞口处）。内容要与各层平面图、剖面图和立面图一致。檐口形式与屋顶平面图、立面图的檐口形式要一致。标注三道尺寸及一道标高等。外墙详图应绘制的内容有：

除了标注出定位轴线号、墙厚与定位轴线的关系、三道高度上的尺寸、标高和图例外，还应绘制出以下内容：

（1）室内外地坪处的结点：室内外地面做法、踢脚、墙裙、勒脚、室内外窗台、室内外装修、散水、室内外台阶、坡道、防潮层等。

（2）楼层处的结点：楼面做法、踢脚、墙裙、室内外窗台、室内外装修、过梁、圈梁、窗帘盒（杆）、顶棚做法等。

（3）屋顶处的结点：屋面做法、室内外装修、过梁、圈梁、窗帘盒（杆）、顶棚做法、女儿墙、挑檐板等。
