弯头尺寸的计算公式
3d弯头计算公式
3d弯头计算公式
【实用版】
目录
1.3D 弯头概述
2.3D 弯头计算公式的推导
3.3D 弯头计算公式的应用
4.结论
正文
一、3D 弯头概述
3D 弯头，又称三维弯头，是一种在三个维度上弯曲的管道配件。
它在工程中常用于改变管道的方向，以适应不同的安装环境。
与传统的二维弯头相比，3D 弯头具有更灵活的安装方式和更佳的流体动力学性能。
二、3D 弯头计算公式的推导
在实际工程应用中，计算 3D 弯头的尺寸至关重要。
根据相关理论和实践经验，3D 弯头的计算公式如下：
R = (D^2 * a) / (4 * L)
其中，R 为弯头的半径；D 为弯头的直径；a 为弯头的弧长；L 为弯头的长度。
三、3D 弯头计算公式的应用
1.设计阶段：在设计 3D 弯头时，可以根据实际需求和限制条件，利用上述公式计算出合适的弯头尺寸。
这有助于确保管道系统在满足使用要求的同时，也具有较好的流体动力学性能。
2.生产阶段：在生产 3D 弯头时，可以根据计算得到的尺寸进行加工，以确保弯头的质量。
3.安装阶段：在安装 3D 弯头时，可以根据计算得到的尺寸进行安装，以确保管道系统的稳定性和安全性。
四、结论
3D 弯头计算公式为工程中设计和应用 3D 弯头提供了重要依据。
弯头理论重量表
弯头外弧长度算法应该是：一、（口径/2）+R*1.57这是90°弯头长度。
21°就用二、（口径/2）+R*1.57/90*21就可以得到长度。
重量：（外径-壁厚）*壁厚*0.0387*R（曲率半径）/1000是90°弯头重量/90*21就是21°弯头理论重量。
一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R，r--圆环圆半径，R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R，r’--圆环内圆半径，90，60，45度的弯头（肘管）体积分别是对应中空管圆环体积的1/4、1/6、1/8。
二、钢的密度工程上计算重量时按7.85公斤/立方分米，密度*体积=重量（质量）。
1、180°弯头按表2倍计算，45°按1/2计算；2、R1.0DN 弯头重量按表2/3计算；3、表中未列出壁厚的重量，可取与之相近的两个重量计算平均值；4、90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, ＝90°弯头的理论重量举例：426*10 90°R＝1. 5D弯头是我们管道行bai业经常用到的管件，在施工、报价du都zhi 会用到弯头重量、面积的计dao算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金：0.02483解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57* *公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000 备注：其他角度可以除以90再乘以角度。
2倍45度弯头计算公式
2倍45度弯头计算公式在管道系统中，弯头是一种常见的管件，用于改变管道的流向。
而在设计和安装管道系统时，计算弯头的角度和尺寸是非常重要的。
本文将重点介绍2倍45度弯头的计算公式和相关知识。
2倍45度弯头是指其弯曲角度为90度的弯头。
在实际工程中，2倍45度弯头常常用于需要较大弯曲角度的场合，比如需要绕过障碍物或者改变管道的流向。
因此，正确计算2倍45度弯头的尺寸和角度对于保证管道系统的正常运行至关重要。
首先，我们来介绍2倍45度弯头的计算公式。
在计算2倍45度弯头尺寸时，我们需要考虑弯头的弯曲半径、管道直径和弯头的角度。
假设管道的直径为D，弯头的角度为90度，弯头的内弯曲半径为R，则可以使用以下公式计算弯头的尺寸：L = π R / 2 + D。
其中，L表示弯头的长度。
根据上述公式，我们可以通过已知的管道直径和弯头的内弯曲半径来计算2倍45度弯头的长度。
这样就可以确保在实际安装中，弯头的尺寸符合要求，从而保证管道系统的正常运行。
除了计算公式之外，我们还需要了解一些与2倍45度弯头相关的知识。
首先是弯头的材质选择。
在实际工程中，弯头通常由碳钢、不锈钢、合金钢等材料制成。
选择合适的材质可以根据管道系统的工作环境、介质特性和压力温度要求来确定。
其次是弯头的连接方式。
弯头通常通过焊接、螺纹连接、法兰连接等方式与管道连接。
不同的连接方式适用于不同的工程要求，需要根据具体情况来选择。
此外，还需要注意弯头的加工工艺和质量要求。
在加工2倍45度弯头时，需要确保弯头的弯曲角度和尺寸符合设计要求，同时避免出现裂纹、变形等质量问题。
因此，对于弯头的加工工艺和质量控制也是非常重要的。
最后，我们还需要注意2倍45度弯头的安装和使用。
在安装2倍45度弯头时，需要确保弯头的位置和方向符合设计要求，同时避免出现管道的歪斜、变形等问题。
此外，在使用过程中，需要定期检查弯头的工作状态，及时发现并处理可能存在的问题，以确保管道系统的安全运行。
弯头理论重量表
弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头理论重量的计算
1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数
系数：碳钢：0.02466
不锈钢：0.02491
合金：0.02483
解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*
*公称通径*倍数/1000=90度弯头理论重量（公斤）
例题：（1000-1）*1*0.02466*1.57*1000*1/1000
备注：其他角度可以除以90再乘以角度。

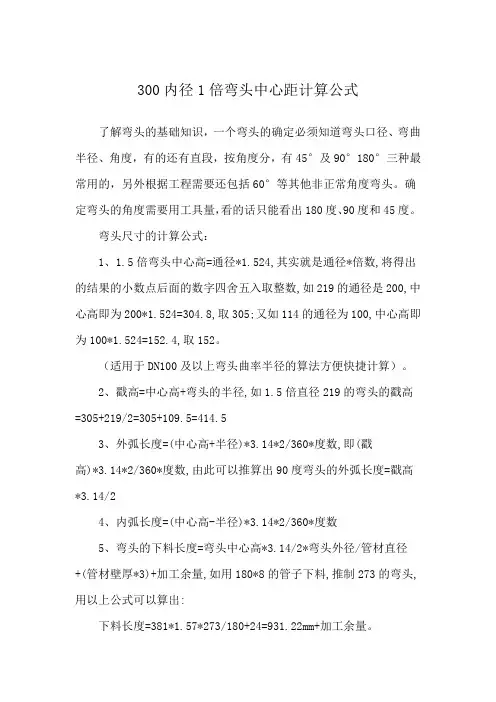

300内径1倍弯头中心距计算公式
300内径1倍弯头中心距计算公式
了解弯头的基础知识，一个弯头的确定必须知道弯头口径、弯曲半径、角度，有的还有直段，按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。
确定弯头的角度需要用工具量，看的话只能看出180度、90度和45度。
弯头尺寸的计算公式：
1、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=152.4,取152。
（适用于DN100及以上弯头曲率半径的算法方便快捷计算）。
2、戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高=305+219/2=305+109.5=414.5
3、外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳
高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/2
4、内弧长度=(中心高-半径)*3.14*2/360*度数
5、弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径
+(管材壁厚*3)+加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出:
下料长度=381*1.57*273/180+24=931.22mm+加工余量。
弯头三通有效计算
（外径－壁厚）*壁厚*0.02466（此为材料密度）＝每米材料的重量。
结果再*三通的下料长度就是三通的重量，弯头也是一样的算法。
0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000C为主管长度D为外径S为壁厚或者90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。
该标准的外径尺寸范围是1/2”~ 80”，一般24”以内的都是用无缝钢管为原材料，26”到80”的都是用钢板冲压以后再焊接。
壁厚最大可达60mm，最小到1.24mm。
钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。
锅炉上用的CrM°钢像15Cr，用量比较大。
三通，外径范围在2.5”－60”，从26”－60”为焊接三通。
壁厚28－60mm。
大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75”，小头最小0.5”，大头最大60”，小头最大48”，20－60”为焊接的，壁厚2.8－4.5mm。
弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D。
短半径弯头指它的曲率半径等于管子外径，即R＝D。
式中的D为弯头直径，R为曲率半径。
若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。
按弯头的角度分，有45°弯头，有90°弯头和180°弯头。
这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如"LR STD90°8"，表示长半径，压力等级为STD，90°的8"弯头；又如，"SR XS45°4"表示短半径，压力等级为XS，45°的4"弯头。
桥架45度水平弯头计算公式
桥架45度水平弯头计算公式桥架是工业、民用建筑中常见的地下管道支架设施，其主要作用是承载地下管道，并保持管道在一定的高度和方向。
而在管道布置过程中，常常需要使用45度水平弯头，来实现管道转弯、连接等功能。
那么如何计算桥架45度水平弯头的尺寸呢？下面就为大家介绍几种常用的计算方法。
1. 钢管弯头计算公式在使用钢管作为桥架45度水平弯头时，可以通过以下公式来计算弯头的弯曲半径和弯头长度：R = k × DL = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，钢管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径也受到系数k的影响。
2. 塑料管弯头计算公式在使用塑料管作为桥架45度水平弯头时，由于其弯曲半径和钢管有所不同，需要使用不同的计算公式，具体如下：R = D × (1 + 0.25 k) / [2 × sin(45/2)]L = π × R × θ / 180其中，R为弯曲半径，k为系数，一般取值为1.5；D为管道直径；L为弯头长度；θ为弯头角度，这里取45度。
通过上述公式计算可知，塑料管45度水平弯头的长度主要取决于弯曲半径和管道直径，而弯曲半径的计算公式比钢管要更为复杂。
3. 其他影响因素除了上述计算公式以外，桥架45度水平弯头的尺寸还受到其他因素的影响，如弯头壁厚、管道材质、弯头的接头形式等。
因此，在具体使用过程中需要根据实际情况进行综合考虑，选择合适的弯头类型和尺寸。
总之，桥架45度水平弯头是地下管道布置中常用的一种连接方式，其尺寸计算需要考虑管道直径、弯曲半径、弯头壁厚等因素。
通过上述公式计算后可以得知弯头的长度，从而为实际操作提供指导。
但需要注意的是，不同材质的管道使用的计算公式也不同，因此在进行尺寸计算时需选择正确的公式，以确保工程质量。
管件下料尺寸计算公式书
管件下料尺寸计算公式书管件下料是指根据实际需要，将原材料切割成适合生产加工的尺寸。
在管件加工行业中，下料尺寸的计算是非常重要的一环，它直接影响到管件的加工质量和生产效率。
因此，掌握管件下料尺寸的计算公式对于管件加工人员来说是非常重要的。
在本文中，我们将介绍一些常用的管件下料尺寸计算公式，希望能对大家有所帮助。
一、弯头下料尺寸计算公式。
1. 弯头的外径计算公式：弯头的外径 = 管道的外径 + 弯头壁厚的两倍。
2. 弯头的中心线长度计算公式：弯头的中心线长度 = 弯头的外径×弯角的弧度。
3. 弯头的内径计算公式：弯头的内径 = 弯头的外径弯头壁厚的两倍。
二、三通下料尺寸计算公式。
1. 三通的外径计算公式：三通的外径 = 管道的外径 + 三通壁厚的两倍。
2. 三通的中心线长度计算公式：三通的中心线长度 = 三通的外径× 1.5。
3. 三通的内径计算公式：三通的内径 = 三通的外径三通壁厚的两倍。
三、法兰下料尺寸计算公式。
1. 法兰的外径计算公式：法兰的外径 = 管道的外径 + 法兰厚度的两倍。
2. 法兰的内径计算公式：法兰的内径 = 法兰的外径法兰厚度的两倍。
四、封头下料尺寸计算公式。
1. 封头的外径计算公式：封头的外径 = 管道的外径 + 封头厚度的两倍。
2. 封头的内径计算公式：封头的内径 = 封头的外径封头厚度的两倍。
以上是一些常用的管件下料尺寸计算公式，这些公式可以帮助管件加工人员准确地计算出所需的下料尺寸，从而提高生产效率，降低生产成本。
当然，这些公式只是一部分常用的下料尺寸计算公式，实际生产中可能会根据具体情况进行调整。
在使用这些公式进行下料计算时，需要注意以下几点：1. 确保输入的参数准确无误，包括管道的外径、壁厚、弯头的弧度、三通的尺寸等。
2. 对于非标准管件，需要根据实际情况进行调整，不能生搬硬套。
3. 在计算过程中，需要考虑到加工余量和安全系数，以确保下料尺寸的准确性。
最新弯头尺寸的计算公式
最新弯头尺寸的计算公式
弯头尺寸的计算公式可以根据弯头的角度、半径和管道的直径来确定。
下面给出最新的弯头尺寸计算公式，并对其进行解释。
1.长弯头的计算公式：
L=π*R*A/180
其中，L代表弯头的长度，R代表弯头的半径，A代表弯头的角度。
2.短弯头的计算公式：
L = π * R * tan(A/2)
其中，L代表弯头的长度，R代表弯头的半径，A代表弯头的角度。
3.长弯头的半径计算公式：
R = D / (2 * sin(A/2))
其中，R代表弯头的半径，D代表管道的直径，A代表弯头的角度。
4.短弯头的半径计算公式：
R = D / (2 * tan(A/2))
其中，R代表弯头的半径，D代表管道的直径，A代表弯头的角度。
这些公式基于弯头的角度、半径和管道直径之间的关系，可以用来计
算弯头的尺寸。
其中，长弯头和短弯头的长度计算公式略有不同，长弯头
的长度与角度和半径之间成正比，而短弯头的长度与角度和半径之间呈非
线性关系。
半径的计算公式根据管道直径和角度来确定，长弯头的半径计算公式使用正弦函数，而短弯头的半径计算公式使用正切函数。
这些计算公式可以帮助工程师根据需要来确定适合的弯头尺寸，确保管道系统的设计和安装符合要求。
同时，在实际设计和安装过程中，还需要考虑其他因素，如材料的热膨胀系数、流体的压力和速度等，以保证管道系统的安全和可靠性。
弯头计算公式及相关尺寸
弯头计算公式及相关尺寸高文通弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头分类1.按它的曲率半径来分，可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子外径，即R=1.5D.短半径弯头指它的曲率半径等于管子外径，即R=D。
公式中的D为弯头直径，R为曲率半径。
最常用的是为1.5D 的弯头，如果在合同中没有注明是1D或者1.5D，那么是要优化选用1.5D的。
我国最常用的执行标准有GB/T12459-2005，GB/13401-2005,GB/T10752-1995.2.按结构形状分，常见为圆形弯头，还有方形弯头等。
二、弯头的相关尺寸1.一般弯头必须知道以下数据，才能确定弯头。
角度、弯曲半径、口径、壁厚、材质。
例图这是虾米腰弯头，角度、90度弯曲半径1000mm、口径1000mm、壁厚1mm、材质Q235三、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金0.0248390度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57**公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000备注：其他角度可以除以90再乘以角度。
2.方形弯头：1.57*R*方口周长*密度*厚度。
四、弯头面积的计算弯头面积计算如果重量计算出来了，就可以用重量/密度/厚度得数就是面积，不过要注意单位统一。
1.圆形弯头=1.57*R*口径*3.14；2.方形弯头=1.57*R*方口周长。
R代表弯曲半径，90度弯头计算方法。
桥架弯头尺寸如何计算公式
桥架弯头尺寸如何计算公式引言。
在桥梁建设中，桥架是一个非常重要的组成部分。
桥架弯头是桥架的一种重要构件，其尺寸的计算对于桥梁的稳定性和安全性具有重要意义。
本文将介绍桥架弯头尺寸的计算公式及其相关知识。
桥架弯头尺寸计算公式。
桥架弯头的尺寸计算是基于一定的工程原理和公式进行的。
一般来说，桥架弯头的尺寸计算公式包括以下几个方面：1. 弯头的弯曲半径：弯头的弯曲半径是一个重要的尺寸参数，它直接影响到弯头的弯曲程度和结构的稳定性。
弯头的弯曲半径一般采用以下公式进行计算：R = L / (2 sin(θ/2))。
其中，R为弯曲半径，L为弯头的长度，θ为弯头的弯曲角度。
2. 弯头的弯曲角度：弯头的弯曲角度是指弯头在弯曲过程中的角度变化。
弯头的弯曲角度一般采用以下公式进行计算：θ = 2 arcsin(L / (2 R))。
其中，θ为弯头的弯曲角度，L为弯头的长度，R为弯曲半径。
3. 弯头的长度，弯头的长度是指弯头在桥架中的实际长度。
弯头的长度一般根据实际工程需要进行计算。
4. 弯头的弯曲程度，弯头的弯曲程度是指弯头在弯曲过程中的程度。
弯头的弯曲程度一般根据弯曲角度和弯曲半径进行计算。
桥架弯头尺寸计算公式的应用。
桥架弯头尺寸计算公式的应用需要根据具体的工程情况进行。
一般来说，桥架弯头尺寸的计算需要考虑以下几个方面：1. 桥梁的设计要求，桥梁的设计要求是指桥梁在设计过程中需要满足的一些基本要求，包括承载能力、稳定性、安全性等。
在进行桥架弯头尺寸计算时，需要根据桥梁的设计要求进行。
2. 材料的选择，桥架弯头的尺寸计算还需要考虑到材料的选择。
不同的材料具有不同的力学性能，因此在进行桥架弯头尺寸计算时需要考虑到材料的特性。
3. 施工工艺，桥架弯头的尺寸计算还需要考虑到施工工艺。
不同的施工工艺对于桥架弯头的尺寸有不同的要求，因此在进行桥架弯头尺寸计算时需要考虑到施工工艺的影响。
结论。
桥架弯头尺寸的计算是桥梁建设中非常重要的一部分。
45度弯头长度怎么算
45度弯头长度怎么算
通常45度弯头长度根据相关公式计算，即弯头长度＝弯曲半径×tan22.5°（弯头度数的1/2）。
反之，当弯头不标准时，长度＝弯曲半径×0.707得知。
以此类推，别的度数也可以使用这种方法，比如：90度、180度等。
首先计算中心高度，计算。
再是中心长度减去两边弯头的高度，就是中间的短管长度。
弯头要求控制曲率半径。
比如半径长度为1.5D，那么曲率半径必须在所要求的公差范围之内。
