出入口控制系统工程设计规范(GB50396-2007)
出入口控制系统工程设计规范
中华人民共和国国家标准出入口控制系统工程设计规范Code of design for access control systems engineeringGB50396-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第588号建设部关于发布国家标准《出人口控制系统工程设计规范》的公告现批准《出人口控制系统工程设计规范》为国家标准，编号为GB 50396-2007，自2007年8月1 日起实施。
其中，第3.0.3、5.1.7(3)、6.0.2(2)、7.0.4、9.0.1(2)条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二o o七年三月二十一日前言根据建设部建标E200i]87号文件《关于印发“二000至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国出入口控制系统工程建设实践经验的基础上，参考国内外相关行业的工程技术标准，广泛征求国内相关技术专家和管理机构的意见，制定了本规范。
本规范是《安全防范工程技术规范}GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010-********，传真010-********，E-mail：tcl00sjl@)以供修订时参考。
《出入口控制系统工程设计规范》(081282)教学讲义
➢T探测 + T延迟 < T反应
探测要素的作用是感知显性风险事件或/和隐性风险事件发生并发出 报警； 延迟要素的作用是延长或/和推迟风险事件发生的进程； 反应要素的作用则是采取快速有效行动制止风险事件的发生。
GB50396－2007《出入口控制系统工程设计规范》 12/2008
GB50396－2007《出入口控制系统工程设计规范》 12/2008
GB50396－2007《出入口控制系统工程设计规范》 12/2008
二. 出入口控制系统在技术防范中的定位
✓安防技术起步于入侵报警，发展于视频监控，辉煌于出入口控制 ✓安防是IT？是通讯？是电子？是？？
➢“人防、物防、技防”
风险转移
风险留置
C
D
风险留置/损失预防与控制
指理性或非理性地主动承担A风险。 B
非理性留置风险是指对损失发生存在侥幸心理 或者对潜在的损失程度估计不足而暴露在风险中；
理性留置是指经过分析和评估，认为损失是
可预见和要可承根受据的实际情况选择设备
安全防范 损失可能性
GB50396－2007《出入口控制系统工程设计规范》 12/2008
GB50396－2007《出入口控制系统工程设计规范》 12/2008
二. 出入口控制系统在技术防范中的定位
探测1 探测2 探测3
探测n
处理矩阵
安防集成平台
响应1 响应2 响应3
响应m
GB50396－2007《出入口控制系统工程设计规范》 12/2008
三. 本标准的章节设置介绍
第一章 总则 P152-P153
理解“范围”问题
第二章 术语 P154-P158
GB50395-2007视频安防监控系统工程设计规范
BEA Confidential. | 8
二、条文及条文说明
【条文】2.0.1 视频安防监控系统video surveillance & control system（VSCS） 利用视频探测技术、监视设防区域并实时显示、记录现场图像 的电子系统或网络。 【条文】2.0.2 模拟视频信号 video signal 基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基 带图像信号。 【条文】2.0.3 数字视频digital Video 利用数字化技术将模拟视频信号进行处理，或从光学图像直接 经数字转换获得的具有严格时间顺序的数字信号，表示为特定 数据结构的能够表征原始图像信息的数据。
【条文】3.0.2 视频安防监控系统工程的设计应综合应用视频探测、 图像处理/控制/显示/记录、多媒体、有线/无线通讯、计算机网络、 系统集成等先进而成熟的技术，配置可靠而适用的设备，构成先进、 可靠、经济、适用、配套的视频监控应用系统。 【条文】3.0.3 视频安防监控系统中使用的设备必须符合国家法律法 规和现行强制性标准的要求，并经法定机构检验或认证合格。
BEA Confidential. | 12
【条文】2.0.10 分控
branch console
在监控中心以外设立的控制终端设备。
【条文】2.0.11 模拟视频监控系统 surveillance System
analog video
除显示设备外的视频设备之间以端对端模拟视频信号传输方 式的监控系统。 【条文】 2.0.12 数字视频监控系统 surveillance system digital video
BEA Confidential. | 17
【条文】2.0.19 数字图像压缩 video
出入口控制系统工程设计规范
出入口控制系统工程设计规范4.9 电源、防雷与接地4.9.1 电源容量要选择在正常工作状态下满足最大负载的要求。
工作电压不应超过50V。
4.9.2 当电源故障时无须考虑安全及安防问题的情况下，可通过变压器直接使用市电，对于电气干扰较严重的环境，须考虑净化电源。
4.9.3 供电电源位置应放置于受控区内并有门控防护。
4.9.4 电源必须是通过保险永久性连接而不是通过接插件连接。
4.9.5 低压电缆不能与供电线缆在同一入口处进入供电电源箱内。
4.9.6 当供电电源故障时，如果要求系统要连续工作，则需选用备用电源，备用电源容量应不小于使系统连续工作的用户要求的时间数量。
4.9.7 当出入口控制系统的设备或线缆有暴露在建筑物室外的情况下，应设计防雷保护。
4.9.8 工作接地线应采用铜芯绝缘导线或电缆。
接地电阻应不大于4欧姆。
电视监控系统工程设计规范1.0.1防雷：1.根据建筑环境的防雷措施合理设计系统防雷措施，户外设备的电源信号传输应设置防雷设施；2.系统防雷电侵入的措施应符合GB50057《建筑物防雷设计规范》要求；3.系统宜设置电源避雷装置和信号线路防护器。
1.0.2控制台等操作设备要有可靠的保护接地。
并采用一个总的共用接地装置：1.0.2.1系统采用专用接地装置时，其接地电阻不得大于4Ω；采用综合接地网时，其接地电阻不得大于1Ω；1.0.2.2系统的接地宜采用一点接地方式，接地母线应采用铜质线，接地线不得形成封闭回路。
接地端子应有符号标记；1.0.2.3电视监控系统的接地可区分为保护性接地和功能性接地。
本系统可采用共用接地装置，其接地电阻应符合其中最小值的要求。
接地装置的设计要充分考虑土壤干、湿、冻结等季节变化对土壤电阻率的影响；严禁利用电力网中的中性线或零线作为接地线。
电视监控系统工程设计规范1.1电源、防雷及接地1.1.1电视监控系统的主电源宜按一级或二级负荷来考虑。
安装电视监控系统的场所均为重要建筑或场所，因此要确保正常供电。

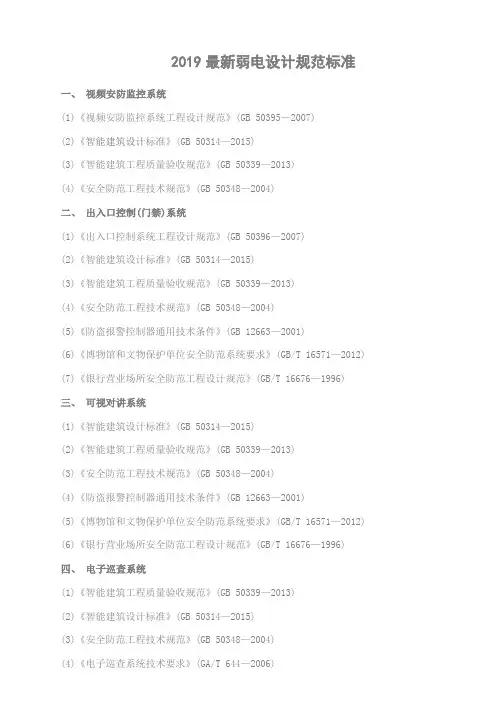

2019最新弱电设计规范标准
2019最新弱电设计规范标准一、视频安防监控系统(1)《视频安防监控系统工程设计规范》(GB 50395—2007)(2)《智能建筑设计标准》(GB 50314—2015)(3)《智能建筑工程质量验收规范》(GB 50339—2013)(4)《安全防范工程技术规范》(GB 50348—2004)二、出入口控制(门禁)系统(1)《出入口控制系统工程设计规范》(GB 50396—2007)(2)《智能建筑设计标准》(GB 50314—2015)(3)《智能建筑工程质量验收规范》(GB 50339—2013)(4)《安全防范工程技术规范》(GB 50348—2004)(5)《防盗报警控制器通用技术条件》(GB 12663—2001)(6)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012)(7)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996)三、可视对讲系统(1)《智能建筑设计标准》(GB 50314—2015)(2)《智能建筑工程质量验收规范》(GB 50339—2013)(3)《安全防范工程技术规范》(GB 50348—2004)(4)《防盗报警控制器通用技术条件》(GB 12663—2001)(5)《博物馆和文物保护单位安全防范系统要求》(GB/T 16571—2012)(6)《银行营业场所安全防范工程设计规范》(GB/T 16676—1996)四、电子巡查系统(1)《智能建筑工程质量验收规范》(GB 50339—2013)(2)《智能建筑设计标准》(GB 50314—2015)(3)《安全防范工程技术规范》(GB 50348—2004)(4)《电子巡查系统技术要求》(GA/T 644—2006)五、停车场管理系统(1)《智能建筑设计标准》(GB 50314—2015)(2)《智能建筑工程质量验收规范》(GB 50339—2013)(3)《安全防范工程技术规范》(GB 50348—2004)六、建筑设备监控系统(1)《自动化仪表工程施工及质量验收规范》(GB 50093—2013)(2)《智能建筑设计标准》(GB 50314—2015)(3)《智能建筑工程质量验收规范》(GB 50339—2013)七、智能化系统集成(1)《智能建筑设计标准》(GB 50314—2015)(2)《智能建筑工程质量验收规范》(GB 50339—2013)(3)《安全防范工程技术规范》(GB 50348—2004)八、公共广播及紧急广播系统(1)《厅堂扩声系统设计规范》(GB 50371—2006)(2)《民用建筑电气设计规范》(JGJ 16—2008)(3)《卫星广播电视地球站设计规范》(GYJ 41—89)(4)《有线电视广播系统技术规范》(GY/T 106—99)(5)《工业企业扩音通信系统工程设计规程》(CECS 62—94)(6)《智能建筑设计标准》(GB 50314—2015)(7)《智能建筑工程质量验收规范》(GB 50339—2013)九、综合布线系统(1)《综合布线系统工程验收规范》(GB 50312—2007)(2)《综合布线系统工程设计规范》(GB 50311—2007)(3)《智能建筑设计标准》(GB 50314—2015)(4)《智能建筑工程质量验收规范》(GB 50339—2013)(5)《城市住宅建筑综合布线系统工程设计规范》(CECS 119—2000)十、音视频系统(1)《视频显示系统工程技术规范》 GB50464-2008(2)《红外线同声传译系统工程技术规范》 GB50524-2010(3)《公共广播系统工程技术规范》 GB50526 -2010(4)《会议电视会场系统工程设计规范》 GB50635-2010(5)《电子会议系统工程设计规范》 GB50799-2012(6)《会议电视会场系统工程施工及验收规范》 GB 50793-2012施工方法及工艺标准各系统的施工方法及工艺标准执行下列标准规范和要求：《金属线槽配线安装工艺标准》（313-1998）《钢管敷设工艺标准》（305-1998）《安知全防范工程程序要求》（GB-T75-94）《民用闭路监视电视道系统工程技术规范》（GB50198-94）《建筑电气安装分项工程施工工艺标准》（533-1996）《高层民用建专筑设计防火规范》（GB50045-95）《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）《30 MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）《有线电视系统工程技术规范》（GB50200-94）《有线电视广播系统技术规范》（GY/T106-92）《民用建筑电缆电视系统工程技术规范》（GBJ）《建筑与建筑群综合布线属工程系统设计规范》（GBT/T 50311-2000）《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000）《智能建筑设计标准》（GB/T50314—2000）。
GB50395-2007《视频安防监控系统工程设计规范》
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB50395-2007《视频安防监控系统工程设计规范》目次1总则 (1)2术语 (2)3基本规定 (5)4系统构成 (6)5系统功能、性能设计 (9)6设备选型与设置…………………………………………(1 2)7传输方式、线缆选型与布线………………………………(1 8)8供电、防雷与接地…………………………………………(1 9)9系统安全性、可靠性、电磁兼容性、环境适应性…………(2 0)10监控中心 (21)附录A设计流程与深度……………………………………(2 2) 本规范用词说明………………………………………………(2 8) 附：条文说明…………………………………………………(2 9)1总则1.0.1为了规范安全防范工程的设计，提高视频安防监控系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物(构筑物)及其群体的视频安防监控系统工程的设计。
1.0.3视频安防监控系统工程的建设，应与建筑及其强弱电系统的设计统一规划，根据实际情况，可一次建成，也可分步实施。
1.0.4视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。
1.0.5视频安防监控系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。
2术语2.0.1视频安防监控系统video surveillance&control system(VSCS)利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
2.0.2模拟视频信号video signal基于目前的模拟电视模式，所需的大约为6MHz或更高带宽的基带图像信号。
2.0.3数字视频digital video利用数字化技术将模拟视频信号经过处理，或从光学图像直接经数字转换获得的具有严格时间顺序的数字信号，表示为特定数据结构的能够表征原始图像信息的数据。
GB+50396-2007+出入口控制系统工程设计规范+含
1 人体生物特征信息 human body biologic chamcteristic 目标人员个体与生俱有的、 不可模仿或极难模仿的那些体态特征信息或行为，且可以被转变为目标独有特征的信息。
2 人体生物特征信息识别 human body biologic chamcteristic identi±ication 采用 生物测定(统计)学方法，获取目标人员的生物特征信息并对该信息进行的识别。
3.0.5 系统兼容性应满足设备互换的要求，系统可扩展性应满足简单扩容和集成的要 求。
3.0.6 出入口控制系统工程的设计流程与深度应符合附录 A 的规定。设计文件应准确、 完整、规范。
4 系统构成 4.0.1 出入口控制系统主要由识读部分、传输部分、管理／控制部分和执行部分以及相 应的系统软件组成。系统有多种构建模式，可根据系统规模、现场情况、安全管理要求等， 合理选择。 4.0.2 出入口控制系统按其硬件构成模式可分为以下型式： 1 一体型：出入口控制系统的各个组成部分通过内部连接、 组合或集成在一起，实现出入口控制的所有功能(图 4.0.2—1)。 2 分体型：出人口控制系统的各个组成部分，在结构上有分开的部分，也有通过不同方 式组合的部分。分开部分与组合部分之间通过电子、机电等手段连成为一个系统，实现出入 口控制的所有功能[图 4.0.2-2(a)、(b)]。
2.0.14 防破坏能力 anti destroyed ability 在系统完成安装后，具有防护面的设备(装 置)抵御专业技术人员使用规定工具实施破坏性攻击，即出入 13 不被开启的能力(以抵御出 入口被开启所需要的净工作时间表示)。
2.0.15 防技术开启能力 anti technical opened ability 在系统完成安装后，具有防 护面的设备(装置)抵御专业技术人员使用规定工具实施技术开启(如各种试探、扫描、模仿、 干扰等方法使系统误识或误动作而开启)，即出入 El 不被开启的能力(以抵御出入口被开启 所需要的净工作时间表示)。
[建筑工程设计]出入口控制系统工程设计规范
![[建筑工程设计]出入口控制系统工程设计规范](https://img.taocdn.com/s3/m/2dccfcc7caaedd3383c4d3f5.png)
（建筑工程设计）出入口控制系统工程设计规范会(SAC／TC100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010-8，传真010-0，E-mail：)以供修订时参考。
本规范主编单位、参编单位和主要起草人员：主编单位：全国安全防范报警系统标准化技术委员会参编单位：北京艾克塞斯科技发展有限责任公司北京天龙控制系统公司主要起草人：朱峰刘希清施巨岭何培重目次1总则 (1)2术语 (2)3基本规定 (6)4系统构成 (8)5系统功能、性能设计 (I3)5.1一般规定 (13)5.2各部分功能、性能设计 (15)6设备选型与设置 (17)7传输方式、线缆选型与布线 (18)8供电、防雷与接地 (19)9系统安全性、可靠性、电磁兼容性、环境适应性 (20)10监控中心 (21)附录A设计流程与深度 (22)附录B系统防护等级分类 (28)附录C常用识读设备选型要求 (34)附录D常用执行设备选型要求 (38)本规范用词说明………………………………………………(4o)附：条文说明 (41)1总则1.0.1为了规范出入口控制系统工程的设计，提高出入口控制系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物(构筑物)及其群体的出人口控制系统工程的设计。
1.0.3出人口控制系统工程的建设，应与建筑及其强、弱电系统的设计统一规划，根据实际情况，可一次建成，也可分步实施。
1.0.4出人口控制系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。
1.0.5出人口控制系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。
2术语2.0.1出人口控制系统accesscontrolsystem(ACS)利用自定义符识别或／和模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络。
GB50395-2007《视频安防监控系统工程设计规范》
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准，编号为GB 50395--2007，自2007年8月1日起实施。
其中，第3.0.3、5.0.4(3)、5.0.5、5.0.7(3)条(款)为强制性条文，必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求，本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上，参考国内外相关行业的工程技术规范，广泛征求国内相关技术专家和管理机构的意见，制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准，是安全防范系统工程建设的基础性标准之一，是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章，主要内容包括：总则，术语，基本规定，系统构成，系统功能、性能设计，设备选型与设置，传输方式、线缆选型与布线，供电、防雷与接地，系统安全性、可靠性、电磁兼容性、环境适应性，监控中心。
本规范中黑体字标志的条文为强制性条文，必须严格执行，本规范由建设部负责管理和对强制性条文的解释，由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC／TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处，请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号，邮政编码：100044，电话：010 -88512998，传真：010-********，E-mail：tcl00sjl@)以供修订时参考。
《出入口控制系统工程设计规范》
•二. 出入口控制系统在技术防范中的定位
•探测1 •探测2 •探测3
•探测n
•处理矩阵
•安防集成平台
•响应1 •响应2 •响应3
•响应m
•三. 本标准的章节设置介绍
第一章 总则 P152-P153
理解“范围”问题
•第二章 术语 P154-P158
•
大量采用GA/T394的术语
•第三章 基本规定 P159-161
•A
）出入口所限制出入的对应区
域，就是它（它们）的受控区
•具有相同出入限制的多个防 护区，互为同级别受控区。
•具有比某受控区的出入限制
•B
更为严格的其他受控区，是相 对于该受控区的高级别受控区
。
•G •F
•C
•D
•E
•四. 从常见问题入手解读本标准
•关于防护面、受控区的问题
•A
•控制器
•B
•控制器
•
理解safety 和 security的关系
•第四章 系统构成 P162-P166
•
要认识产品的多样性
•第五章 系统功能、性能设计 P167-P173
•
参看附录B，根据风险程度设计功能和性能
•三. 本标准的章节设置介绍
•第六章 设备选型与设置 P174-178
•或• 者•意是在放回弃根避某据风项风险活险发动程生以度之达、可到现能回场性避情，因况从选事择设备及•安将装自•设是己置指面，通临参过的照某风附种险录安全B排部、，或C、部D分
➢“人防、物防、技防”
✓安防要达到的目的及效果：“探测－延迟－反应”
➢T探测 + T延迟 < T反应
探测要素的作用是感知显性风险事件或/和隐性风险事件发生并发出 报警； 延迟要素的作用是延长或/和推迟风险事件发生的进程； 反应要素的作用则是采取快速有效行动制止风险事件的发生。
GB50395-2007...控系统工程设计规范
1 总则1.0.1 为了规范安全防范工程的设计，提高视频安防监控系统工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
1.0.2 本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物（构筑物）及其群体的视频安防监控系统工程的设计。
1.0.3 视频安防监控系统工程的建设，应与建筑及其强弱电系统的设计统一规划，根据实际情况，可一次建成，也可分步实施。
1.0.4 视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。
1.0.5 视频安防监控系统工程的设计，除应执行本规范外，尚应符合国家现行有关技术标准、规范的规定。
2 术语2.0.1 视频安防监控系统video surveillance & control system（VSCS）利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
2.0.2 模拟视频信号video signal基于目前的模拟电视模式，所需的大约为6MHz 或更高带宽的基带图像信号。
2.0.3 数字视频digital video利用数字化技术将模拟视频信号经过处理，或从光学图像直接经数字转换获得的具有严格时间顺序的数字信号，表示为特定数据结构的能够表征原始图像信息的数据。
2.0.4 视频探测video detection采用光电成像技术（从近红外到可见光谱范围内）对目标进行感知并生成视频图像信号的一种探测手段。
GB50395-2007 视频安防监控系统工程设计规范22.0.5 视频监控video monitoring利用视频手段对目标进行监视和信息记录。
2.0.6 视频传输video transport利用有线或无线传输介质，直接或通过调制解调等手段，将视频图像信号从一处传到另一处，从一台设备传到另一台设备的过程。
2.0.7 前端设备front-end device在本规范中，指摄像机以及与之配套的相关设备（如镜头、云台、解码驱动器、防护罩等）。
出入口控制系统工程设计规范(GB50396_2007)
三. 本标准的章节内容介绍
第三章 基本规定(159) 出入口控制系统的设计原则和设计要素，共6条
三. 本标准的章节内容介绍
第四章 系统构成(P162)
识读部分
管理/控制 部分
执行部分
出入口控制系统
出入口控制系统主要由识读部分、传输部分、管理/ 控制部分和执行部分以及相应的系统软件组成。
三. 本标准的章节内容介绍
PC机
塞斯 ACCTR 出入口管理控制软件
RS232
RS422/485
分体网络型产品
通讯传输模块
RS422/485
布线系统
RS422/485
RS422/485
门禁控制系统
门禁控制器 C20/C10/E1
电源线
停车场出入口控制系统
读卡器 栏杆机
门锁
出门按钮 读卡器
环路检测器
停车场控制器 C20P
三. 本标准的章节内容介绍
四. 从常见问题入手解读本标准
防破坏、防技术开启问题 附录B
对识读部分的要求 •编码系统须抗扫描、抗截获、不易被复制 •生物特征系统须降低误识率
对控制管理部分的要求 •运用多种控制管理手段：防返传、复合识 别、多重识别、防胁迫报警、异地核准、 目标防重入等提高系统的防护能力
对执行部分的要求 •防撞击 •防电磁场
模块
项目
三. 本标准的章节内容介绍
第五章 系统功能、性能设计(P167)
【条文】 5.1.2 系统响应时间应符合下列规定： 1 系统的下列主要操作响应时间应不大于2s。 1）在单级网络的情况下,现场报警信息传输到出入口管理中
心的响应时间。 2） 除工作在异地核准控制模式外，从识读部分获取一个钥
出入口控制系统工程设计规范(GB50396-2007)
网络控制器1 RS422
网络控制器2 RS422
网络控制器n RS422 门禁控制器
1
2
200
201
202
400
n-199
n-198
n
1~n台门禁控制器 电控锁
包含两级网络的多门系统组成
读卡器
三. 本标准的章节内容介绍
第五章 系统功能、性能设计
参看附录B，根据风险程度设计功能和性能
识读部分 管理/控制部分
第二章 术语(P154)
大量采用GA/T394的术语
2.0.1出入口控制系统 access control system (ACS) 利用自定义符识别或/和模式识别技术对出入口目标进行识 别并控制出入口执行机构启闭的电子系统或网络。
三. 本标准的章节内容介绍
第三章 基本规定(159) 出入口控制系统的设计原则和设计要素，共6条
相对计时不一致造成的后果，使破案老手遇到新问题
四. 从常见问题入手解读本标准
计时问题 【条文】5.1.3 系统计时、校时应符合下列规定： 1 非网络型系统的计时精度应小于5s/d；网络型系统的中 央管理主机的计时精度应小于5s/d，其它的与事件记录、显示及 识别信息有关的各计时部件的计时精度应小于10s/d。 2 系统与事件记录、显示及识别信息有关的计时部件应有 校时功能；在网络型系统中，运行于中央管理主机的系统管理软 件每天宜设置向其它的与事件记录、显示及识别信息有关的各计
物品流动
信息流动
人员流动
资金流动
三. 本标准的章节内容介绍
出入口控制系统通常是指：采用现代电子与信息技术，在出 入口对人或物这两类目标的进、出，进行放行、拒绝、记录 和报警等操作的控制系统。
出入口控制系统工程设计规范
出入口控制系统工程设计规范
1、出入口控制系统工程设计规范。
（1）出入口控制系统工程整体设计应完全符合政府统一标准，确保系统的安全可靠性；
（2）准确把握出入口的技术参数，确保设计的合理性和维护费用的低廉；
（3）确保设备材料供应商的质量，以保证系统设计的正确和可靠；
（4）确保出入口控制系统安装工程的准确性，以及安装后的调试情况；
（5）编制出入口控制系统的质量保证书，以及维护和更新的规范；
（6）及时开展出入口控制系统的保养和维护，以确保系统的安全可靠性。
GB50396-2007 出入口控制系统工程设计规范(含条文说明)
07-门禁系统的设计施工!
门禁系统设计国家标准《出入口控制系统工程设计规范》50396-2007 基本规定：出入口控制系统的设计，应充分考虑安全因素，英文security 和 safety 翻译成中文都是安全，但它们的含义有所不同， security 是安全的社会属性，safety 是安全的自然属性。
以防入侵、防盗窃、防抢劫、防破坏、防爆炸等为目的的安全技术防范系统主要针对的是security ，而防火、防目标被非人为因素伤害是safety 涉及的问题。
当同时出现这两种安全问题时，在大多数情况下应优先解决safety 问题。
这是设计系统与产品的基本原则。
在安防系统中与紧急疏散及消防系统联系最为紧密的就是出入口控制系统。
出入口控制系统强调的是对空间的隔离，以保证 security，而紧急疏散及消防系统强调的是能快速逃离，以保证 safety。
在 safety 优先的原则指导下，出入口控制系统的设计必须满足紧急疏散及消防的需要，这并不是说出入口控制系统所管理与控制的每个出入口必须与消防联动。
但在本条‘系统必须满足紧急逃生时人员疏散的相关要求。
当通向疏散通道方向为防护面时，系统必须与火灾报警系统及其他紧急疏散系统联动，当发生火警或需要紧急疏散时，人员不使用钥匙应能迅速安全通过。
’规定的条件下必须联动，保证在火灾等紧急情况发生时，用于闭锁或起到阻挡作用的出入口控制执行部件能自动释放疏散出口，不使用钥匙，人员应能迅速安全疏散。
国家标准《出入口控制系统工程设计规范》50396-2007 关于门禁系统设计基本要求：系统应能独立运行，并应能与电子巡查、入侵报警、视频安防监控等系统联动，宜与安全防范系统的监控中心联网。
主电源可使用市电或电池。
备用电源可使用二次电池及充电器、UPS 电源、发电机。
如果系统的执行部分为闭锁装置，且该装置的工作模式为断电开启， B 、 C 级的控制设备必须配置备用电源。
当电池作为主电源时，其容量应保证系统正常开启10000 次以上。
上海市组合认证出入口控制系统技术规范
于 4 种，编组操作流程举例如图 4 所示。
编组1
功能编码 1
目标人员
拍 照
目标人员
拍 照
功能编码 1
确认 联动控制
数据上传
编组2
功能编码 2
目标人员
拍 照
目标人员
拍 照功能ຫໍສະໝຸດ 码 2确认 联动控制数据上传
编组8
功能编码 8
目标人员
拍 照
目标人员
拍 照
目标人员
拍 照
功能编码 8
确认 联动控制
数据上传
6. 系统架构示意图
图 4 编组操作流程举例 5.1.4. 目标人员编码信息识读有效后，系统应能自动摄取目 标人员的面部图像（图片），识读有效至自动拍摄的时间应 不大于 2s。图像（图片）像素应不低于 320x240。 5.1.5. 每个编组的编码信息识读、拍摄、确认及联动控制过 程，应按应用要求进行设置且不大于 60s。无效操作（含误 操作、无效编码信息等）或编组操作时效应大于 60s，采集 控制设备应能自动忽略操作或清零。 5.1.6. 应具有鉴别编码信息的操作及其有效性的声光提示 功能。 5.1.7. 应具有自动将有效识读的编码信息、摄取图像（图片） 信息即时上传至后端操作分析模块的功能。 5.1.8.离线情况下，事件记录总数应不少于 256 条。 5.1.9. 应具有自动下载、更新后端操作分析模块的编码信息 识读、编组识读、联动控制信息的功能。 5.1.10. 联网网关应具有采集并集成其他安防子系统的设备 状态信息的功能；且应能通过传输网络，实现与远程管理控 制部分联网，并与远程监控中心联动。 5.2. 网络传输部分应采用数据结构独立的专用网络（允许采
上海市组合认证出入口控制系统技术规范
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
n
电控锁
读卡器
三. 本标准的章节内容介绍
第五章 系统功能、性能设计
参看附录B，根据风险程度设计功能和性能
识读部分 外壳防护能力
保密性
防破坏 防技术开启
管理/控制部分
外壳防护能力 控制能力 保密性 防破坏 防技术开启
执行部分
外壳防护能力
级别
控制出入的能力
防破坏/防技术开启
普通级别 中等级别 高等级别
数据转换器 RS232
Weigand26 读卡器
管理主机 10BASE-T
10BASE-T
以太网 10BASE-T
10BASE-T
网络控制器1
RS422
网络控制器2
RS422
网络控制器n
RS422
门禁控制器
1
2
200
201 202
400
1~n台门禁控制器
包含两级网络的多门系统组成
n-199 n-198
G
控制器
F
B
C
A、B为同级别受控区 B、C为非同级别受控区
G为高级别受控区
四. 从常见问题入手解读本标准
关于防护面、受控区的问题
A 控制器
可能被攻击的薄弱点
B
G 控制器
F
C
D
控制器
E 控制器
四. 从常见问题入手解读本标准
关于防护面
（无防护面的设备）
控制器
读卡器
（有防护面的设备）
电控锁 （无防护面的设备）
三. 本标准的章节内容介绍
第一章 总则
理解“范围”问题
三. 本标准的章节内容介绍
从广义上讲，出入口控制系统是对人员、物品、信息的流动的管理，它 所涉及的应用领域和产品种类非常多。
物品流动
人员流动
信息流动 资金流动
三. 本标准的章节内容介绍
出入口控制系统通常是指：采用现代电子与信息技术，在出 入口对人或物这两类目标的进、出，进行放行、拒绝、记录 和报警等操作的控制系统。
二. 出入口控制系统在技术防范中的定位
✓安防要达到的目的及效果：“人防、物防、技防” ✓“探测－延迟－反应”
➢T探测 + T反应 < T延迟
其防范的风险不是一般的自然风险，而是“人为故意”风
险要尽早发现风险，及时处置，防患于未然。
二. 出入口控制系统在技术防范中的定位
✓技防系统的技术处理模型：探测(获取)->处理(分析)->响应(动作)
第四章 系统构成(P162)
目标信息
识读
传输 管理/控制 传输
执行
钥匙
识读部分
管理/控 制部分
执行部分
出入口控制系统
三. 本标准的章节内容介绍 一体化产品
分体产品
识读部分、 管理控制部分、 二者合一
EVEREST
识读部分、 管理控制部分、 执行部分 三者合一
执行部分
三. 本标准的章节内容介绍
2 系统与事件记录、显示及识别信息有关的计时部件应有 校时功能；在网络型系统中，运行于中央管理主机的系统管理软 件每天宜设置向其它的与事件记录、显示及识别信息有关的各计 时部件校时功能。
四. 从常见问题入手解读本标准
误识与拒认 误识和拒认是两个完全不同的概念:
误识是指系统把一个目标的信息识别为系统另外一个目标的信 息，误识的结果可能是误识进入，也可能是误识拒绝。误识常 用误识率表示。
误识与拒认
若系统识别B时错误的识别为A，使B通过，就叫误识通过；
四. 从常见问题入手解读本标准
误识与拒认 若系统识别A时错误的识别为C，使A通过,也叫误识通过；
四. 从常见问题入手解读本标准
误识与拒认
若系统识别A时识别不出目标信息，使A不能通过,就叫拒认。
四. 从常见问题入手解读本标准
对传输信道要求 •物理隔离 •数据加密
四. 从常见问题入手解读本标准
防破坏、防技术开启问题 执行部分
闭锁部件
阻挡部件
强度及防破坏/防技术开启要 求满足附录B表B.3
出入准许 指示装置
未作防护要求
四. 从常见问题入手解读本标准
防破坏、防技术开启问题
开始破坏
使出入口开启
开始技术开启
所需时间
使出入口开启
•关于防护面、受控区的问题 •防破坏、防技术开启问题 •应急开启问题 •发生火灾时的安全通过问题 •关于计时问题 •关于误识与拒认 •关于控制出入的能力 •外贼与内贼 •公共安全与国防安全
四. 从常见问题入手解读本标准
四. 从常见问题入手解读本标准
四. 从常见问题入手解读本标准
关于防护面、受控区的问题
➢传统入侵探测报警技术：物理量的有或无，从威胁发生的时刻做出响应
➢传统视频安防监控技术：通过人的视觉辨识目标，观察可发生威胁的全
过程，并做出响应
➢出入口控制技术：通过对目标个性化探测，配合物理阻挡，实现全员监
控，在出入口做出响应
出入口
有物理边界
阻挡非法 报警 目标进入
允许合法 目标进入
受控区
二. 出入口控制系统在技术防范中的定位
拒认是指系统对系统的目标识别时不能得到目标信息，而造成 识别失败。拒认通常用拒认率表示。
四. 从常见问题入手解读本标准
误识与拒认
假设某出入口对A、B和C三个目标进行识别，A和C目标有通过的权 限而B目标没有权限。若系统识别A时错误的识别为B，使A不能通过， 就叫误识拒绝；
四. 从常见问题入手解读本标准
安防技术的发展方向 ➢探测向个性化方向发展；处理及响应从单一信息向复杂的综合信息 方向，即安防集成平台发展。未来安防技术将使得报警、监控、出 入口控制等技术的边界模糊化
探测1 探测2 探测3
处理矩阵
响应1 响应2 响应3
探测n
安防集成平台
响应m
安防技术起步于入侵报警，发展于视频监控，辉煌于出入口控制
四. 从常见问题入手解读本标准
防破坏、防技术开启问题 附录B
对识读部分的要求 •编码系统须抗扫描、抗截获、不易被复制 •生物特征系统须降低误识率
对控制管理部分的要求 •运用多种控制管理手段：防返传、复合识 别、多重识别、防胁迫报警、异地核准、 目标防重入等提高系统的防护能力
对执行部分的要求 •防撞击 •防电磁场
三. 本标准的章节内容介绍
第七章 传输方式、线缆选型与布线 第八章 供电、防雷与接地 第九章 系统安全性、可靠性、电磁兼容性、环境适应性 第十章 监控中心 第十一章 附录
附录A 设计流程与深度 附录B 系统防护等级分类 附录C 常用识读设备选型要求 附录D 常用执行设备选型要求
四. 从常见问题入手解读本标准
四. 从常见问题入手解读本标准
发生火灾时的安全通过问题
如果系统应用于人员出入控制，且通向出口或安全通道方向 为防护面，则系统需与消防监控系统连接，在发出火警时， 人员不使用钥匙也应能迅速安全通过。
security 安全
safety
火
四. 从常见问题入手解读本标准
计时问题
系统事件分析的结果好奇怪！？ 犯罪分子怎么会先进入内部财务室盗 窃后，再从外面闯进大门？？？
相对计时不一致造成的后果，使破案老手遇到新问题
四. 从常见问题入手解读本标准
计时问题 【条文】5.1.3 系统计时、校时应符合下列规定：
1 非网络型系统的计时精度应小于5s/d；网络型系统的中 央管理主机的计时精度应小于5s/d，其它的与事件记录、显示及 识别信息有关的各计时部件的计时精度应小于10s/d。
门禁系统受控区
四. 从常见问题入手解读本标准
关于防护面、受控区的问题
如果管理与控制设备是采用电位和/或电脉冲信号控制和/或 驱动执行部分的，则某出入口的与信号相关的接线与连接装置应置于 该出入口的对应受控区、同级别受控区或高级别受控区内。
执行部分的输入电缆在该出入口的对应受控区、同级别受控 区或高级别受控区外的部分，应具有相应的抗拉伸、抗弯折性能，须 使用镀锌钢管加以保护。
一. 本标准的编制情况以及与其它相关标准的关系
✓国内已发布的出入口控制相关标准介绍

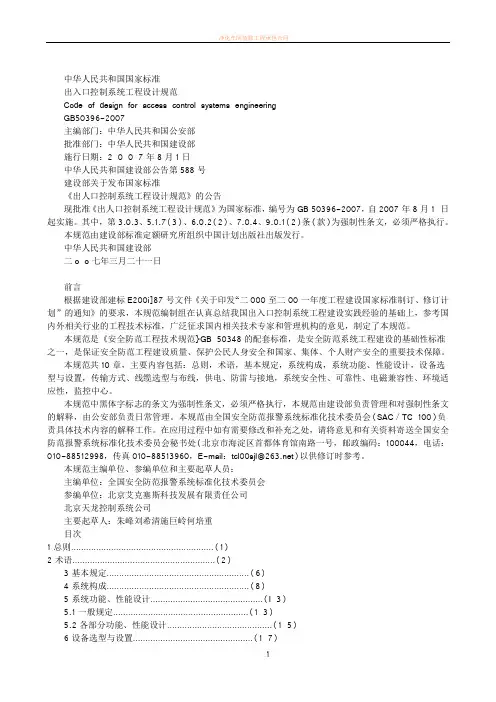

➢GA 374-2001《电子防盗锁》 ➢GA/T 269-2001《黑白可视对讲系统》 ➢GA/T 394-2002《出入口控制系统技术要求》 ➢GA/T 72-2005《楼宇对讲系统及电控防盗门通用技术条件》 ➢GA/T644-2006《电子巡查系统技术要求》 ➢GA 701-2007《指纹防盗锁通用技术条件》 ➢GA/T678-2007《联网型可视对讲系统技术要求》 ➢GB50396-2007《出入口控制系统工程设计规范》 ➢GA/T 761-2008《停车场（库）安全管理系统技术要求》
PC机
塞斯 ACCTR 出入口管理控制软件
RS232
RS422/485
分体网络型产品
通讯传输模块
RS422/485
布线系统
RS422/485
RS422/485
门禁控制系统
门禁控制器 C20/C10/E1
电源线
停车场出入口控制系统
读卡器 栏杆机
门锁
出门按钮 读卡器
环路检测器从常见问题入手解读本标准
防破坏、防技术开启问题 例１：位于某出入口防护面的读卡器在遭到破坏性攻击1min后， 该读卡器已完全损坏，但犯罪分子在随后的40min内一直未能将 出入口打开。
T1＝1min +40min=41min
例２：位于另一个出入口防护面的一体化门禁机的设计的非常 坚固，犯罪分子用了8min才把它破坏，但在随后的１min内就把 出入口打开了。
•某一个（或同等作用的多个）
A
出入口所限制出入的对应区域，
G
