2-1船舶外形的一般特征

2-1船舶外形的一般特征

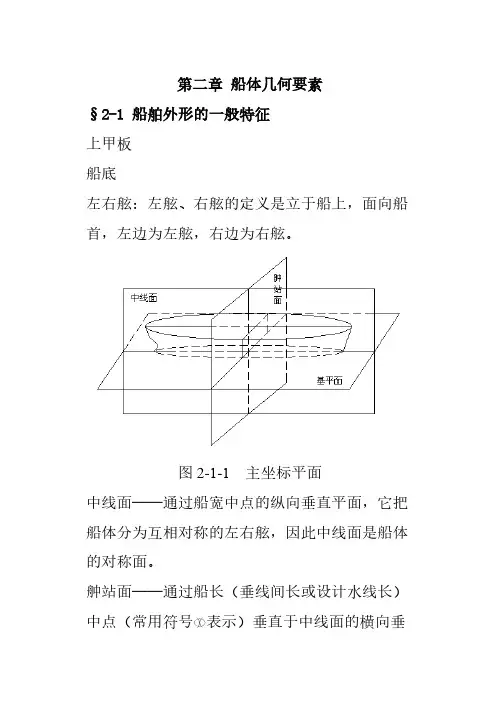

第二章船体几何要素§2-1船舶外形的一般特征上甲板船底左右舷:左舷、右舷的定义是立于船上,面向船首,左边为左舷,右边为右舷。

图2-1-1 主坐标平面中线面——通过船宽中点的纵向垂直平面,它把船体分为互相对称的左右舷,因此中线面是船体的对称面。

舯站面——通过船长(垂线间长或设计水线长)中点(常用符号表示)垂直于中线面的横向垂直平面,把船体分为首尾两部分。

基平面——通过船长中点龙骨上缘的水平面,与中线面、舯站面相互垂直,三者组成主坐标平面。

亦有的用设计水线面代替基平面,它是通过设计水线处的水平面,把船体分为水上和水下两部分。

中纵剖面舯剖面水线面型表面是指不包括附体(如舵、舭龙骨、螺旋桨等)的船体外形的设计表面。

对金属船体系指外板的内表面;对木船、水泥船则指船体的外表面。

图2-1-2 船体型表面在主坐标上的截图图2-1-3 船体轮廓一、甲板线甲板线是甲板边线和甲板中线的统称。

甲板边线——甲板型表面在舷边的曲线。

甲板中线——甲板型表面与中线面的交线。

舷弧——甲板边线的纵向曲度。

首舷弧——首垂线处的甲板边线比船舯处的甲板边线高出的距离。

尾舷弧——尾垂线处的甲板边线比船舯处的甲板边线高出的距离。

脊弧——甲板中线的纵向曲度。

首、尾脊弧的定义与首、尾舷弧的定义相仿,区别只是在于脊弧是指甲板中线上。

首垂线——通过设计水线与首柱前缘的交点所作的垂线。

尾垂线——一般在舵柱后缘,若无舵柱则取舵轴的中心线。

二、龙骨线它是指船体型表面的底部与中线面的交线,即龙骨上缘与中线面的交线。

一般运输船和军舰的龙骨线是水平的,这是为了减小吃水和便于修理。

拖船和渔船的龙骨线一般都做成向尾倾斜的,这样就可增大尾部吃水,以利装置较大直径的螺旋桨,增大船的拖力。

有些快艇的船底则做成阶梯形,使其在高速航行时产生水动力将船升举而在水面滑行。

三、船首船首的形状不但直接影响船舶的航行性能、使用性能和建造工艺而且还影响船的外形美观。

图2-1-4 船首形状前倾首是现代大多数船舶所采用的一种船首。

第二章 船体的几何形状和特征

第二章 船体的几何形状和特征
3. 设计水线面
设计夏季载重吃水处的水平面与船体相截所得的船体剖面。 设计水线面的形状对船舶阻力、稳性、船舶布置等有影响。
船体的三个主要剖面
第二节 船体型线图
• 船体型线图的概念 用船体表面的剖切线和外形轮廓线的投影线表示 的船体几何形状和尺寸的图,称为船体型线图。
• 船体型线图的组成 横剖线图、纵剖线图、半宽水线图和型值表
板的
外表面
• 从船体型表面上量取的尺度,称为船舶型尺度。
2. 首垂线 通过首柱的前缘和设计夏季载重水线的交点所作的垂线。
符号--F·P 首垂线是量度垂线间长、设计夏季载重线长、首吃水的
基准线。 3. 尾垂线 沿着舵柱的后缘或舵杆中心线所作的垂线。 符号--A·P 尾垂线是量度垂线间长、尾吃水的基准线。 4. 垂线间长 又称两柱间长,是船舶首垂线与尾垂线之间的水平距 离。
• 6.龙骨线
中线面与船体型表面底部的交线。称为龙骨线。 类型:平龙骨线、曲线龙骨线、斜龙骨线
7. 平行中体 在船体中部,设计水线以下的横剖面的大小和形 状完全相同的一段船体长度,成为平行中体。 特点:能较好利用舱容,施工方便,降低船舶造 价。但对提高船的几何形状和特征
第一节 船体选用的参考坐标和主要剖面
一、船体的型表面、首垂线和尾垂线
• 1. 船体型表面
• 指不包括船舶附体在内的船体外形的设计表面。 船舶附体:舵、螺旋桨、舭龙骨、减摇鳍、尾轴架等。
• 金属船体 :型表面指船壳外板和上甲板的内表面
• 木质、水泥和玻璃钢船体:型表面指船壳外板和上甲
• 4.梁拱 各横剖面处甲板中线与甲板边线的高度差值
• 标准梁拱:一般为船舶型宽的1/50
• 作用:迅速排泄甲板积水,增强甲板的刚 性。

(船舶与海洋工程概论)03第三章 船舶几何特征和技术性

(船舶与海洋工程概论)03第三章  船舶几何特征和技术性
中线面
船舶与建筑工程学院
12
§3-2. 表示船舶形状的图样和参数
设计水线面
船舶与建筑工程学院
13
§3-2. 表示船舶形状的图样和参数
中站面
船舶与建筑工程学院
14
§3-2. 表示船舶形状的图样和参数
纵剖线图 与中线面平行的辅助平面与船体型表面的截交线 投 影到中线 面上——反映为真实型状 在其他两个投影面上为直线
§3-2. 表示船舶形状的图样和参数
型宽 B ——船长中点处宽度
型深 D ——甲板边线最低点处高度。
吃水 d ——设计水线到龙骨基线垂直高度。
干舷 F ——船舷最低处至水面的垂向距离。
船舶与建筑工程学院
22
§3-2. 表示船舶形状的图样和参数
船舶与建筑工程学院
23
§3-2. 表示船舶形状的图样和参数
中线面(V)————纵向投影(将船分成左右两部分)
设计水线面(H)——水平面 (将船分成上下两部分)
中站面(W)————横剖面 (将船分成前后两段)
船舶与建筑工程学院
10
§3-2. 表示船舶形状的图样和参数
三 个 互 相 垂 直 的 基 准 投 影 面
船舶与建筑工程学院
11
§3-2. 表示船舶形状的图样和参数
船舶与建筑工程学院
9
§3-2. 表示船舶形状的图样和参数
一、船体型线图
船体是一个具有双重曲度(不可展开曲面)的复杂的流 线体。其表面形状是一个复杂的光顺曲面。故用专门的线型 图表示。
型线图是在三个互相垂直的投影面上,用船体型表面的截 交线、投影线、外轮廊线来表示船体外形的图样。
三个互相垂直的基准投影面为:
船舶与建筑工程学院

船舶概论

船舶概论

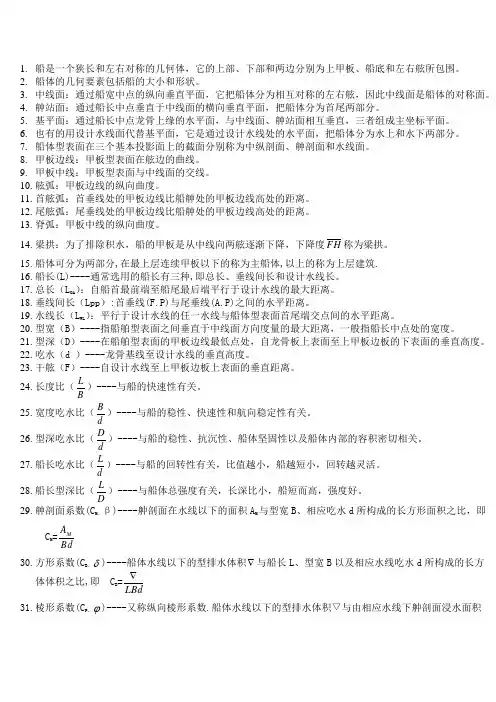

1. 船是一个狭长和左右对称的几何体,它的上部、下部和两边分别为上甲板、船底和左右舷所包围。

2. 船体的几何要素包括船的大小和形状。

3. 中线面:通过船宽中点的纵向垂直平面,它把船体分为相互对称的左右舷,因此中线面是船体的对称面。

4. 舯站面:通过船长中点垂直于中线面的横向垂直平面,把船体分为首尾两部分。

5. 基平面:通过船长中点龙骨上缘的水平面,与中线面、舯站面相互垂直,三者组成主坐标平面。

6. 也有的用设计水线面代替基平面,它是通过设计水线处的水平面,把船体分为水上和水下两部分。

7. 船体型表面在三个基本投影面上的截面分别称为中纵剖面、舯剖面和水线面。

8. 甲板边线:甲板型表面在舷边的曲线。

9. 甲板中线:甲板型表面与中线面的交线。

10. 舷弧:甲板边线的纵向曲度。

11. 首舷弧:首垂线处的甲板边线比船舯处的甲板边线高处的距离。

12. 尾舷弧:尾垂线处的甲板边线比船舯处的甲板边线高处的距离。

13. 脊弧:甲板中线的纵向曲度。

14. 梁拱:为了排除积水,船的甲板是从中线向两舷逐渐下降,下降度FH 称为梁拱。

15. 船体可分为两部分,在最上层连续甲板以下的称为主船体,以上的称为上层建筑.16. 船长(L)----通常选用的船长有三种,即总长、垂线间长和设计水线长。

17. 总长(L OA ):自船首最前端至船尾最后端平行于设计水线的最大距离。

18. 垂线间长(Lpp ):首垂线(F.P)与尾垂线(A.P)之间的水平距离。

19. 水线长(L WL ):平行于设计水线的任一水线与船体型表面首尾端交点间的水平距离。

20. 型宽(B )----指船舶型表面之间垂直于中线面方向度量的最大距离,一般指船长中点处的宽度。

21. 型深(D )----在船舶型表面的甲板边线最低点处,自龙骨板上表面至上甲板边板的下表面的垂直高度。

22. 吃水(d )----龙骨基线至设计水线的垂直高度。

23. 干舷(F )----自设计水线至上甲板边板上表面的垂直距离。

2014-船舶概论3-1-学生

2014-船舶概论3-1-学生

3.1.2.1
船体主尺度
(3)型深(D) 在船的中横剖面处,沿船舷由平板龙骨 上缘至上层连续甲板横梁上缘的垂直距离;
对甲板转角为圆弧的船舶,则由平板龙骨上
缘量至横梁上缘延伸线与肋骨外缘延伸线的
交点。
3.1.2.1
船体主尺度
(4)吃水 (T) 吃水:船体在水面以下的深度。 设计吃水(T)——基平面与设计水线平面的垂直距 离。
3.1.2.1
船体主尺度
(2) 型宽 (B): 型宽 :船体型表面(不包括船体外板厚度)之 间垂直于中线面方向度量的最大距离。 设计水线宽:设计水线平面处,船体型表面之间 垂直于中线面的最大水平距离。 满载水线宽:满载水线平面处,船体型表面之间 垂直于中线面的最大水平距离。 最大宽度:包括外板和伸出两舷的永久固定突出 物(如护舷材、水翼等)在内的垂直于中线面的最大 水平距离。
尾部轮廓主要考虑:桨、舵、船体之间的配合。
3.1.3.5 横剖面
船的舷部有垂直的,也有 向外展开的(称为外飘)。 外飘:设计水线以上船 首部舷侧表面向外的倾斜。 外倾:设计水线以上船 中部舷侧表面向外的倾斜。 低速运输船,一般采用 平行中体。 平行中体:船长中部一 段的横剖面的大小和形状保 N 持不变。 底边升高
3.2.1.2 船舶的浮态
船舶的浮态
设重心G坐标和浮心B坐标:
(xG,yG,zG), (xB,yB,zB)
3.2.1.2 船舶的浮态
1、正浮状态
W w xG xB y y B G
可以仅用吃水T表示
2、横倾状态
W w xG xB y y ( z z ) tan G G B B

CB LBT CB CP CM BTL CM

2-3船体型线图

2-3船体型线图

§2-3 船体型线图一、型线图的一般概念型线图的基本投影面即中线面、舯站面和水线面图2-1-1 主坐标平面这三个平面和船体相截所得的截面图(图2-1-2)图2-1-2 船体型表面在主坐标上的截图为了完整地表达船体的几何形状,尚需补充若干个分别平行于三个基本投影面表达船体的型表面,这个图形就是船体型线图。

二、型线图的三视图参见船体型线图1.横剖面图2.半宽水线图3.纵剖线图三、型值表表2-3-1是150t货船的型值表,它分为两个部分:表左部分:给出了横剖线与水线、甲板边线、舷墙顶线的交点的半宽值。

表右部分:给出了横剖线与纵剖线、甲板边线、舷墙顶线的交点的高度值。

习题1.某军舰舰长L=92.0m,舰宽B=9.1m,吃水d=2.9m,舯剖面系数C=0.814,方形系数B C=M0.468。

求:(1)排水体积 ;(2)舯剖面面积A;(3)纵向棱形系数P C。

M2.某海洋客货船的船长L=155m,宽B=18m,吃水d =7.1m ,排水体积310900m =∇,舯剖面面积M A =1152m ,水线面面积W A =19802m 。

求:(1)方形系数B C ;(2)纵向棱形系数P C ;(3)水线面系数WP C ;(4)舯剖面系数M C ;(5)垂向棱形系数VP C 。

3. 某沿海客货船的排水体积∇=97503m ,它的主尺度比值为:L/B =8.0,B/d =2.63,船型系数为:M C =0.9,P C =0.66,VP C =0.78。

求:(1)船长;(2)船宽;(3)吃水;(4)水线面系数;(5)方形系数;(6)水线面面积。

4. 已知某巡逻艇的平均吃水d =2.05m ,长宽比L/B =6.7,船宽吃水比46.2/=d B ,方形系数B C =0.53。

求其排水体积∇。

5. 某内河驳船的排水体积∇=44003m ,吃水d =2.6m ,方形系数815.0=B C ,水线面系数WP C =0.882。
