路基路面压实度试验(灌砂法)_JTG_2008

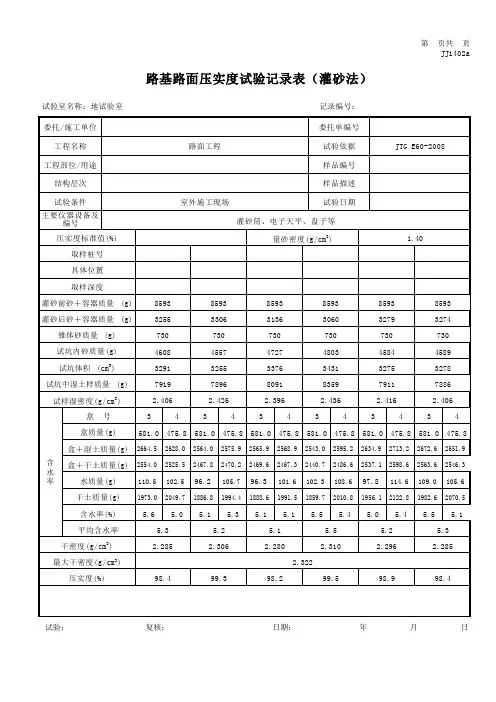

路基路面压实度试验记录表(随机灌砂法)

2467.3
2440.7
2486.6
2537.1
2598.6
2563.6
2546.3
水质量(g)
110.5
102.5
96.2
105.7
96.3
101.6
102.3
108.6
97.8
114.6
109.0
105.6
干土质量(g)
1973.0
2049.7
1886.8
1994.4
1888.6
1991.5
1859.7
第页共页JJ1402a
路基路面压实度试验记录表（灌砂法）
试验室名称：地试验室记录编号：
委托/施工单位
委托单编号
工程名称
路面工程
试验依据
JTGE60-2008
工程部位/用途
样品编号
结构层次
样品描述
试验条件
室外施工现场
试验日期
主要仪器设备及编号
灌砂筒、电子天平、盘子等
压实度标准值(%)
量砂密度(g/cm3)
压实度(%)
98.4
99.3
98.2
99.5
98.9
98.4
试验：复核：日期：年月日
581.0
475.8
581.0
475.8
581.0
475.8
盒＋湿土质量(g)
2664.5
2628.0
2564.0
2575.9
2565.9
2568.9
2543.0
2595.2
2634.9
2713.2
2672.6
2651.9
盒＋干土质量(g)
2554.0

jtg e60-2008 公路路基路面现场测试规程

目录（规范完整目录）1 总则2 术语、符号2.1 术语2.2 符号3 现场取样T 0901-2008取样方法4 几何尺寸T 0911-2008路基路面几何尺寸测试方法”T 0912-2008挖坑及钻芯法测定路面厚度试验方法T 0913-2008短脉冲雷达测定路面厚度试验方法T 0914-2008几何数据测试系统测定路面横坡试验方法5 压实度T 0921-2008挖坑灌砂法测定压实度试验方法T 0922-2008核子密湿度仪测定压实度试验方法T 0923-1995环刀法测定压实度试验方法T 0924-2008钻芯法测定沥青面层压实度试验方法T 0925-2008无核密度仪测定压实度试验方法6 平整度T 0931-2008三米直尺测定平整度试验方法T 0932-2008连续式平整度仪测定平整度试验方法T 0933-2008车载式颠簸累积仪测定平整度试验方法T 0934-2008车载式激光平整度仪测定平整度试验方法7 强度和模量T 0941-2008土基现场CBR值测试方法T 0943-2008承载板测定土基回弹模量试验方法T 0944-1995贝克曼梁测定路基路面回弹模量试验方法T 0945-2008动力锥贯仪测定路基路面回弹模量试验方法8 承载能力T 0951-2008贝克曼梁测定路基路面回弹弯沉试验方法T 0952-2008自动弯沉仪测定路面弯沉试验方法T 0953-2008落锤式弯沉仪测定弯沉试验方法9 水泥混凝土强度T 0954-1995回弹仪测定水泥混凝土强度试验方法T 0955-1995超声回弹法测定路面水泥混凝土抗弯强度试验方法T 0956-1995射钉法快速测定水泥混凝土强度试验方法10 抗滑性能T 0961-1995手工铺砂法测定路面构造深度试验方法T 0962-1995电动铺砂仪测定路面构造深度试验方法T 0966-2008车载式激光构造深度仪测定路面构造深度试验方法T 0964-2008摆式仪测定路面摩擦系数试验方法T 0965-2008单轮式横向力系数测试系统测定路面摩擦系数试验方法T 0967-2008双轮式横向力系数测试系统测定路面摩擦系数试验方法T 0968-2008动态旋转式摩擦系数测试仪测定路面摩擦系数试验方法11 渗水T 0971-2008沥青路面渗水系数测试方法12 错台T 0972-1995路面错台测试方法13 车辙T 0973-2008沥青路面车辙测试方法14 施工控制T 0981-2008热拌沥青混合料施工温度测试方法T 0982-1995沥青喷洒法施工沥青用量测试方法T 0983-2008沥青混合料质量总量检验方法T 0984-2008半刚性基层透层油渗透深度测试方法附录A公路路基路面现场测试随机选点方法附录8检测路段数据整理方法1 总则 (2)2 术语 (2)3 现场取样 (3)T 0901—2008 取样方法 (3)4 几何尺寸 (5)T 0911—2008 路基路面几何尺寸测试方法 (5)T 0912—2008 挖坑及钻芯法测定路面厚度试验方法 (8)T 0913—2008短脉冲雷达测定路面厚度试验方法 (11)5 压实度 (14)T 0921—2008 挖坑灌砂法测定压实度试验方法 (14)T 0923—1995 环刀法测定压实度试验方法 (19)T 0924—2008 钻芯法测定沥青面层压实度试验方法 (21)6 平整度 (23)T 0931—2008三米直尺测定平整度试验方法 (23)T 0934—2008车载式激光平整度仪测定平整度试验方法.. 257 强度和模量 (28)T 0941—2008土基现场CBR值测试方法 (28)8 承载能力 (31)T 0951—2008 贝克曼梁测定路基路面回弹弯沉试验方法.. 31 T 0953—2008 落锤式弯沉仪测定路面弯沉试验方法 (35)9 水泥混凝土强度 (38)T 0954—1995 回弹仪测定水泥混凝土强度试验方法 (38)10 抗滑性能 (44)T 0961—1995手工铺沙法测定路面构造深度试验方法 (44)T 0964—2008摆式仪测定路面摩擦系数试验方法 (46)T0966—2008车载式激光构造深度仪测定路面构造深度试验方法 (48)11 渗水 (50)T 0971—2008 沥青路面渗水系数测定方法 (50)12 错台 (53)13 车辙 (53)T 0973—2008沥青路面车辙测试方法 (53)14 施工控制 (56)1 总则2 术语2.1.1路基宽度为行车道与路肩宽度之和，以m计。

灌砂法测压实系数检验原始记录

试坑深度(mm)
结论
依据JTG E60-2008《公路路基路面现场测试规程》检测，该样品压实度 , 设计要求。
备注
审核：校核：检验：
□JTG E60-2008《公路路基路面现场测试规程》□
主要仪器
设备信息
□灌砂筒管理编号SRCZZ-011-2有效期至：2017.10.26
□电子天平管理编号SRCLX-031 有效期至：2017.10.26
□电子天平管理编号SRCLX-069 有效期至：2017.10.26
□
试样编号
取样部位
压实度（灌砂法）检验原始记录
委托编号:
第页共页
样品信息
部位层次
设计压实度
≥ %
取样日期
试样类别
击实编号
检验起止日期
样品说明
最大干ቤተ መጻሕፍቲ ባይዱ度
g/cm3
最佳含水率
%
检验环境
检验地点
量砂密度
g/cm3
检验依据
□GB/T50123-1999《土工试验方法标准》 □JTG E40-2007《公路土工试验规程》
桩号
距中线或边缘距离(m)
加基板灌砂前筒+砂质量(g)
加基板灌砂后筒+砂质量(g)
加基板锥体砂质量(g)
试坑中试样湿质量(g)
试坑体积(cm3)
湿密度(g/cm3)
含
水
率
盒号
盒+湿土质量（g）
盒+干土质量（g）
水质量（g）
盒质量（g）
干土质量（g）
含水率
（%）
单值
平均
干密度（g/cm3)
压实度（%）

灌砂法测定压实度实验规程

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量10--15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

灌砂法测定压实度实验规程.doc

挖坑灌砂法测定压实度实验规程1目的和适用范围本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于、测定层的厚度不超过 150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于，但不大于，测定层的厚度不超过 200mm时，应用φ150mm的大型灌砂筒测试。

2仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图 1 及表 1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

图 1 灌砂筒和标定罐（尺寸单位： mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约 500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用 300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量 10--15kg ，感量不大于 1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为 0.01g 、0.1g 、1.0g 。

（7）含水量测定器具：如铝盒、烘箱等。

（8）量砂：粒径～清洁干燥的砂，约 20－ 40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

（10）其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。

jtg e60-2008 公路路基路面现场测试规程

目录（规范完整目录）1 总则2 术语、符号2.1 术语2.2 符号3 现场取样T 0901-2008取样方法4 几何尺寸T 0911-2008路基路面几何尺寸测试方法”T 0912-2008挖坑及钻芯法测定路面厚度试验方法T 0913-2008短脉冲雷达测定路面厚度试验方法T 0914-2008几何数据测试系统测定路面横坡试验方法5 压实度T 0921-2008挖坑灌砂法测定压实度试验方法T 0922-2008核子密湿度仪测定压实度试验方法T 0923-1995环刀法测定压实度试验方法T 0924-2008钻芯法测定沥青面层压实度试验方法T 0925-2008无核密度仪测定压实度试验方法6 平整度T 0931-2008三米直尺测定平整度试验方法T 0932-2008连续式平整度仪测定平整度试验方法T 0933-2008车载式颠簸累积仪测定平整度试验方法T 0934-2008车载式激光平整度仪测定平整度试验方法7 强度和模量T 0941-2008土基现场CBR值测试方法T 0943-2008承载板测定土基回弹模量试验方法T 0944-1995贝克曼梁测定路基路面回弹模量试验方法T 0945-2008动力锥贯仪测定路基路面回弹模量试验方法8 承载能力T 0951-2008贝克曼梁测定路基路面回弹弯沉试验方法T 0952-2008自动弯沉仪测定路面弯沉试验方法T 0953-2008落锤式弯沉仪测定弯沉试验方法9 水泥混凝土强度T 0954-1995回弹仪测定水泥混凝土强度试验方法T 0955-1995超声回弹法测定路面水泥混凝土抗弯强度试验方法T 0956-1995射钉法快速测定水泥混凝土强度试验方法10 抗滑性能T 0961-1995手工铺砂法测定路面构造深度试验方法T 0962-1995电动铺砂仪测定路面构造深度试验方法T 0966-2008车载式激光构造深度仪测定路面构造深度试验方法T 0964-2008摆式仪测定路面摩擦系数试验方法T 0965-2008单轮式横向力系数测试系统测定路面摩擦系数试验方法T 0967-2008双轮式横向力系数测试系统测定路面摩擦系数试验方法T 0968-2008动态旋转式摩擦系数测试仪测定路面摩擦系数试验方法11 渗水T 0971-2008沥青路面渗水系数测试方法12 错台T 0972-1995路面错台测试方法13 车辙T 0973-2008沥青路面车辙测试方法14 施工控制T 0981-2008热拌沥青混合料施工温度测试方法T 0982-1995沥青喷洒法施工沥青用量测试方法T 0983-2008沥青混合料质量总量检验方法T 0984-2008半刚性基层透层油渗透深度测试方法附录A公路路基路面现场测试随机选点方法附录8检测路段数据整理方法1 总则 (2)2 术语 (2)3 现场取样 (3)T 0901—2008 取样方法 (3)4 几何尺寸 (5)T 0911—2008 路基路面几何尺寸测试方法 (5)T 0912—2008 挖坑及钻芯法测定路面厚度试验方法 (8)T 0913—2008短脉冲雷达测定路面厚度试验方法 (11)5 压实度 (14)T 0921—2008 挖坑灌砂法测定压实度试验方法 (14)T 0923—1995 环刀法测定压实度试验方法 (19)T 0924—2008 钻芯法测定沥青面层压实度试验方法 (21)6 平整度 (23)T 0931—2008三米直尺测定平整度试验方法 (23)T 0934—2008车载式激光平整度仪测定平整度试验方法.. 257 强度和模量 (28)T 0941—2008土基现场CBR值测试方法 (28)8 承载能力 (31)T 0951—2008 贝克曼梁测定路基路面回弹弯沉试验方法.. 31 T 0953—2008 落锤式弯沉仪测定路面弯沉试验方法 (35)9 水泥混凝土强度 (38)T 0954—1995 回弹仪测定水泥混凝土强度试验方法 (38)10 抗滑性能 (44)T 0961—1995手工铺沙法测定路面构造深度试验方法 (44)T 0964—2008摆式仪测定路面摩擦系数试验方法 (46)T0966—2008车载式激光构造深度仪测定路面构造深度试验方法 (48)11 渗水 (50)T 0971—2008 沥青路面渗水系数测定方法 (50)12 错台 (53)13 车辙 (53)T 0973—2008沥青路面车辙测试方法 (53)14 施工控制 (56)1 总则2 术语2.1.1路基宽度为行车道与路肩宽度之和，以m计。

灌砂法检测路基压实度的现场试验要点

灌砂法检测路基压实度的现场试验要点摘要：灌砂法是公路施工中压实度检测的常用方法，笔者根据施工中的经验，提出一些注意事项，避免实际操作中的细节问题，影响到压实度的准确性。

关键词：灌砂法；压实度；检测；注意事项1.概述压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密实状况，压实度越大，密实度越大，材料的整体性越好。

压实度是指工地实际达到的干密度和室内标准试验得到的最大干密度的比值。

如何准确检测路基压实度，试验方法很多，有环刀法、灌砂法、灌水法、核子密度仪法等。

在公路施工中，最常用的方法是灌砂法。

灌砂法是利用均匀颗粒的砂，由一定高度下落到一规定容积的筒或洞中，按其单位重不变的原理来测量试洞的容积，从而计算出试样的密度。

2、现场检测注意事项2.1 试筒的选择试验中如何选择试筒，《公路土工试验规程》（JTG E40-2007）和《公路路基路面现场测试规程》（JTG E60-2008）中有详细规定。

对于集料的最大粒径小于13.2mm，测定层厚不超过150mm时，宜选用内径100mm的小型灌砂筒；对于集料的最大粒径大于13.2mm，小于31.5mm,测定层厚不超过200mm时，应该选用内径150mm的大型灌砂筒。

《公路土工试验规程》（JTG E40-2007）推荐当粒径在40～60mm时，应该选用内径200mm的大型灌砂筒。

2.2 量砂的标定量砂应是清洁、干燥、均匀砂，要求粒径为0.25-0.50mm。

量砂制备时要严格按照规范规定的标准制备，并且准备好以后，要放置足够的时间，使其与空气湿度达到平衡，否则会由于量砂的含水率变化影响试验精度。

在工地上，遇到检测任务紧张时，量砂中混入泥土后，清洗、过筛、烘干后，尤其要注意量砂的放置时间。

代写论文量砂的标定应严格按照《试验规程》中的规定进行，标定包括密度的标定和量砂筒锥体内量砂质量的标定，这两个标定时同时进行的，试验时不能只标定密度而不标定锥体。

标定时，储砂筒内的砂的高度与筒顶距离不大于15mm，而且在试验过程中，桶内量砂的高度与标定时的高度保持一致，否则由于量砂下落的能量不同而影响试验精度。

试验4-灌砂法测定路基压实度

试验4 灌砂法测定路基压实度1.一、试验内容及要求：（6）天平或台秤；（7）含水量测定器具；（8）量砂；（9）盛砂的容器；（10）其他。

三、试验方法与步骤（1）标定筒下部圆锥体内砂的质量①在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶15mm左右为止。

称取装入筒内砂的质量，准确至1g。

以后每次标定及试验都应该维持装砂高度与质量不变。

②将开关打开，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当（可等于标定灌的容积），然后关上开关，称灌砂筒内剩余砂质量，准确至1g。

③不晃动储砂筒的砂，轻轻地将灌砂筒移至玻璃板，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。

④收集并称量留在板上的砂或称量筒内的砂，准砂至1g。

玻璃板上的砂就是填满锥体的砂。

⑤重复上述测量三次，取其平均值。

（2）标定量砂的单位质量①用水确定标定罐的容积，准确至1Ml。

②在储砂筒中装入质量为的砂，并将灌砂筒放在标定罐上，将开关打开，让砂流出，在整个流砂过程中，不要碰动灌砂筒，直到砂不再下流时，将开关关闭。

取下灌砂筒，称取筒内剩余砂的质量，准确至1g。

③按下式计算填满标定罐所需砂的质量：式中：——标定罐中砂的质量，g;——装入灌砂筒内的砂的总质量，g；——灌砂筒下部圆锥体内砂的质量，g；——灌砂入标定罐后，筒内剩余砂的质量，g。

④重复上述测量三次，取其平均值。

⑤按下式计算量砂的单位质量：式中：——量砂的单位质量，g/cm3；——标定罐的体积，g/cm3；（3）试验步骤①在试验地点，选一块平坦表面，并将其清扫干净，其面积不得小于基板面积。

②将基板放在平坦表面上。

当表面的粗糙度较大时，则将盛有量砂的灌砂筒放在基板中间的圆孔上，将灌砂筒的开关打开，让砂流入基板的中孔内，直到储砂筒内的砂不再下流时关闭开关。

取下灌砂筒，并称量筒内砂的质量，准确至1g。

当需要检测厚度时，应先测量厚度后再进行这一步骤。

③取走基板，并将留在试验地点的量砂收回，重新将表面清扫干净④将基板放回清扫干净的表面上（尽量放在原处），沿基板中孔凿洞（洞的直径与灌砂筒一致）。

压实度试验(灌水法)_JTGE60-2008_记录

JJ1402f
试验室名称:
工程部位/用途
路基路面压实度试验检测记录表(灌水法)
记录编号: 合同号
试验依据
JTG E40-2007
样品编号
试验条件
度标准值(%)
最大干密度(g/cm3)
取样桩号
具体位置
底板部底板部储水
分注水分注水筒断
前储水后储水面积
筒水位高度
筒水位高度
Aw(cm2
h1(cm) h2(cm) )
底板部试坑注试坑注分的体水前储水后储
积水筒水水筒水 V1(cm3 位高度位高度
) H1(cm) H2(cm)
试坑体试样和
积容器总
Vp(cm3)
质量 (g)
容器质量 (g)
最佳含水率(%)
试坑内的试样
质量 mp(g)
试样湿密度 (g/cm3)
细粒土部分含水率
ω f(%)
石料部分含水率ω c(%)
规定极值(%)
细粒
土干质量与全部干质量
整体含水率ω (%)
试样干密度ρ d(g/cm3
)
之比
平均干
密度ρ 压实度 d(g/cm3 (%)
)
备注：试验:
复核:
日期:

道路工程课题道路现场质量检测路基路面压实度检测(灌砂法)

一、目的和适用范围
1、本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
2、挖坑灌砂法法测定密度和压实度时，应符合下列规定： (1) 当集料的最大粒径小于15mm、测定层的厚度不超过
挖坑灌砂法是施工过程中最常用的试验方法之一。此方法表面上看起来颇为简单，但实际操作时经常掌握不好，引起较大误差，又因为它是测定压实度的依据，所以是质量检测部门与施工单位之间发生矛盾的环节，因此应严格遵循试验规程的每个细节，以提高试验精度。
核子密湿度仪是国外用于现场控制压实度最常用的方法，随着国内各种新规范的实施，用核子密湿度仪测定路基路面材料的密度、含水率的检测方法已得到广泛的应用。核子密湿度仪测定压实度法适用于现场用核子密湿度仪以散射法或直接投射法测定路基或路面材料的密度和含水量，并计算施工压实度。核子密湿度仪是现场检测压实度较常用的一种方法，仪器按规定方法标定后，其检测结果可作为工程质量评定与验收的依据。核子密湿度法可检测土壤、碎石、土石混合物、沥青混合料和非硬化水泥混凝土等材料；属非破坏性检测，允许对同一测试位置进行重复测试，并检测密度和压实度的变化，以确定合适的碾压方法，达到所要求的压实度。
l压实度检测
★路基路面压实质量是道路工程施工质量管理最重要的内在指标之一，只有对路基、路面结构层进行充分压实，才能保证路基、路面的强度、刚度及路面的平整度，并可以保证及延长路基、路面工程的使用寿命。
★对路基及路面基层，压实度是指施工现场实际测试的干密度与室内标准击实试验所得的最大干密度的比值；对沥青路面，压实度是指施工现场实际测试的密度与室内标准密度（马歇尔试验）的比值。

现场用灌砂法检测压实度操作规程教学内容

现场用灌砂法检测压实度操作规程一、检测依据《公路路基路面现场测试规程》JTG E60－2008二、检测原理通过等集体法用标准砂的密度来测定土的密度，然后和试验室标准击实试验所得出的最大干密度相比较得出压实度。

三、使用范围3.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种细粒土，中粒土，粗料土，包括天然砂砾土、级配砂砾料、级配碎石及水泥、石灰、粉煤灰稳定土等的密度和压实度。

也适用于沥青表面处治，沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

3.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：3.2.1当集料的最大粒径小于15mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。

3.2.2当集料的最大粒径大于或等于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

四、本试验所用的主要仪器设备4.1灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。

下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。

自储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

4.2金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。

4.3基板：用薄铁板制作，用于小灌砂筒的基板为边长350㎜深40mm的金属方盘，盘的中心有一直径为150mm的圆孔。

4.4玻璃板：边长约500mm(用于小灌砂筒)或600mm(用于大灌砂筒)的方形板。

4.5试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

挖坑灌砂法测定压实度试验方法

3.环境要求：检测温度不低于5C
4.试验准备：
4.1试验仪器：
①灌砂筒：有大小两种；②金属标定罐：用薄板制成的金属罐，上
端周围有一罐缘；
3基板：用薄铁板制作的金属方盘，盘的中心有一圆孔； ④玻璃板：
边长约500-600mm的方形板；⑤试样盘：小筒挖出的试样可用饭盒存
放，大筒挖出的试样可用300mm*500mm*40m的搪瓷盘存放；⑥天平或台秤：称量10〜15kg，感量不大于1g。用于含水率测定的天平精度，
2.2.2用挖坑灌砂法测定密度和压实度时，应符合下边规定：
1当集料的最大颗粒径小于 ①13.2mm时，测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。
2当集料的最大颗粒径等于或大于①13.2mm时，都不大于 ①31.5mm
测定层的厚度不超过200mml时，宜采用150mm的大型灌砂筒测试。
挖坑灌砂法测定压实度试验方法
1.依据标准：《公路路基路面现场测试规程》JTG E60-2008
(T0921 -2008)。
2.试验目的及适用范围：
2.1目的：测定基层或底基层密度及压实度；
2.2适用范围：
2.2.1本方法适用于在现在测定基层(或底基层)、砂石路面及路基土
的各种材料压实层的密度和压实度检测。

现场用灌砂法检测压实度操作规程

现场用灌砂法检测压实度操作规程一、检测依据《公路路基路面现场测试规程》JTG E60－2008二、检测原理通过等集体法用标准砂的密度来测定土的密度，然后和试验室标准击实试验所得出的最大干密度相比较得出压实度。

三、使用范围3.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种细粒土，中粒土，粗料土，包括天然砂砾土、级配砂砾料、级配碎石及水泥、石灰、粉煤灰稳定土等的密度和压实度。

也适用于沥青表面处治，沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

3.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：3.2.1当集料的最大粒径小于15mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。

3.2.2当集料的最大粒径大于或等于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

四、本试验所用的主要仪器设备4.1灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。

下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。

自储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

4.2金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。

4.3基板：用薄铁板制作，用于小灌砂筒的基板为边长350㎜深40mm的金属方盘，盘的中心有一直径为150mm的圆孔。

4.4玻璃板：边长约500mm(用于小灌砂筒)或600mm(用于大灌砂筒)的方形板。

4.5试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

压实度记录-样表

含水率(%)
15.72 15.80 15.99 14.35 15.75 15.87 15.36 16.18 15.03 15.79 15.06 14.57
含水率均值(%)
15.8
15.2
15.8
15.8
15.4
14.8
干密度(g/cm3) 最大干密度(g/cm3)
1.76 1.84
1.74 1.84
7011.9
7496.5
7306.3
7681.8
7411.2
试坑中湿土样质量 (g)
14609
14088
15154
14645
15276
14995
试样湿密度(g/cm3)
2.039
2.009
2.021
2.004
1.989
2.023
盒号
117 113 118 116 121 123 124 122 115 119 120 114
1.75 1.84
1.73 1.84
1.72 1.84
1.76 1.84
最佳含水率(%)
14.2
14.2
14.2
14.2
14.2
14.2
压实度(%) 备注:
95.7
94.6
95.1
94.0
93.5
95.7
试验：
复核：
日期：
年
月
日
含
水质量(g)
91.4 93.3 92.6 75.5 87.6 87.5 95.1 91.3 90.0 88.8 93.0 82.8
水
率
盒质量(g)
107.6 106.8 109.5 103.4 105.7 106.8 107.5 107.3 106.3 107.6 108.2 105.7

市政工程试验检测频率执行标准

同土方路基
混凝土基础强度
每班或每100m3取一组
现场取样试验
GB/T50081-2002
结构厚度
每20m抽检2点
用钢尺量
砂浆强度
同一配比，每50m3制作1组
现场取样试验
JGJ/T70-2009
混凝土顶板强度
每班或每100m3取一组
现场取样试验
GB/T50081-2002
挡土墙
现浇钢筋混凝土挡土墙
混凝土基础强度
7d无侧限抗压强度
每2000㎡抽检1组﹙6块﹚
现场取样试验
JTG 057-1994
压实度
每1000㎡﹑每压实层抽检1点
灌砂法或灌水法
同土方路基
弯沉
每车道﹑每20米测1点
弯沉仪检测
JTG E60-2008
级配砂砾及级配砾石
压实度
每1000㎡抽检1点
灌砂法或灌水法
同土方路基
弯沉
每车道﹑每20米测1点
弯沉仪检测
弯沉仪检测
JTG E60-2008
厚度
每1000㎡抽检1点
钻孔或刨挖，用钢尺量
冷拌沥青混合料面层
压实度
每1000㎡抽检1点
检查配合比设计资料﹑复测
JTG E60-2008
厚度
每1000㎡抽检1点
钻孔或刨挖，用钢尺量
水泥混凝土面层
水泥混凝土面层
弯拉强度
每100m3同配比取一次，不足按1次计。每次至少1组标样试件
市政工程检测项目与频率
CJJ 1-2008
注：检测压实度﹑弯沉﹑灰剂量﹑弯沉的依据都一样，所以重复的就不再注明。
工程类别
检测项目
检测频率
检测方法

现场用灌砂法检测压实度操作规程

现场用灌砂法检测压实度操作规程一、检测依据《公路路基路面现场测试规程》JTG E60－2008二、检测原理通过等集体法用标准砂的密度来测定土的密度，然后和试验室标准击实试验所得出的最大干密度相比较得出压实度。

三、使用范围3.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种细粒土，中粒土，粗料土，包括天然砂砾土、级配砂砾料、级配碎石及水泥、石灰、粉煤灰稳定土等的密度和压实度。

也适用于沥青表面处治，沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

3.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：3.2.1当集料的最大粒径小于15mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。

3.2.2当集料的最大粒径大于或等于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。

四、本试验所用的主要仪器设备4.1灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。

下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。

自储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

4.2金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。

4.3基板：用薄铁板制作，用于小灌砂筒的基板为边长350㎜深40mm的金属方盘，盘的中心有一直径为150mm的圆孔。

4.4玻璃板：边长约500mm(用于小灌砂筒)或600mm(用于大灌砂筒)的方形板。

4.5试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

路基路面压实度试验检测记录表(灌砂法)

第页共 Nhomakorabea页
路基路面压实度试验检测记录表（灌砂法）
试验室名称：许昌华盛公路工程检测有限公司省道237线登封界至禹州火龙段大修工程一标工地试验室记录编号：JL-2013-XCJ工程部位/用途试验依据样品描述试验条件最佳含水量（%）要求压实度（%） / 4.0 JTG E60-2008
任务编号样品编号样品名称试验日期最大干密度（g/cm³）
3 3
98
/ YP-2013-XCJ4%水泥稳定碎石
2.453
主要仪器设备及编号取样地点取样编号试坑深度灌砂筒+原有砂重（g）圆锥体内砂重（g）粗糙面内耗砂重（g）筒+剩余砂重（g）
试坑内消耗量砂重（g）
灌砂筒一套014、钢尺016
量砂密度（g/cm3）试坑体积（cm3）湿试样重（g）试样湿密度（g/cm ）盒号盒重（g）含水量试验盒+湿土重（g）盒+干土重（g）水分重（g）干土重（g）含水量（%）平均含水量（%）试样干密度（g/cm ）压实度（%）试验：复核：日期：年月日

路基压实度灌砂法检测原理

路基压实度灌砂法检测原理1、灌砂法基本原理灌砂法（标准方法，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测）基本原理是利用粒径0.30～0.60mm或0.2～0.50mm清洁干净的均匀砂，从一定高度自由下落到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来置换试洞中的集料），并根据集料的含水量来推算出试样的实测干密度。

2、选点及检测频率选点是否得当，直接影响到压实度的检测结果选点太少，位置不客观，没代表性，很难反映实际情况；选点太多，不但没必要，而且浪费时间，降低工作效率。

因此，正确的选点在工程施工中具有很强的实际指导意义。

一般在压实度检测中，试坑的位置应选择在每一设计车道内。

如设计为双向四车道那么应在所检路基的一个横断面上、在每一设计车道内选择一点作为试验点，并为试验点编号。

如Kl3+oo0，1号点，2号点……若在检测中发现有个别点压实度较低时，可根据该点编号查找出该点然后在该试坑（距原坑边5cm的位置）旁边再选点进行检测。

若该两点压实度都合格，证明该点在初次检测时是由于试验人员的操作不当所为。

若两点压实度都不合格则证明该点压实度不合格。

所以进行压实度检测时选点应得当，检测频率也要满足规范要求。

这样检测结果才能较客观的反映工程质量的实际情况。

3、灌砂筒的选用及室内标定3.1根据集料的最大粒径选用灌砂筒（1）当试样的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试；（2）当试样的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度不超过150mm，最大不超过200mm时，应用Φ150mm 的大型灌砂筒测试；（3）如集料的最大粒径达到40～60mm或超过60mm时，灌砂筒和现场试洞的直径以200mm为宜。

工地上普遍应用Φ150mm的灌砂筒，它的测深为150mm，其所测压实度仅为这150mm的压实度。

但是现场压实层厚度往往在200mm左右，而且一般压实度在压实表层都比较高，往下就难以保证，因此在山区现场含碎石较多的集料应采用Φ20omm的大灌砂筒检测为宜。
