人工砂及混合砂中石粉含量实验亚甲蓝法
石粉含量试验(亚甲蓝法)
人工砂及混合砂中石粉含量试验（亚甲蓝法）1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至0.01g，倒入盛有约600ml蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.0mm的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，精确至0.01;G—试样质量（g）V—所加入的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
利用亚甲蓝滴定法确定机制砂的含泥量

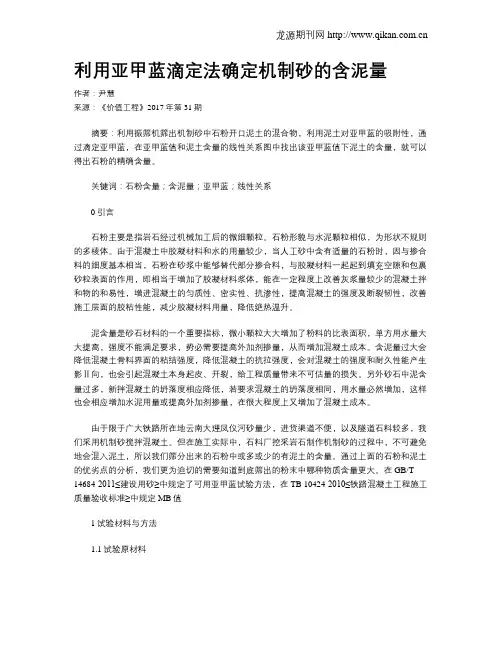

利用亚甲蓝滴定法确定机制砂的含泥量作者：尹慧来源：《价值工程》2017年第31期摘要：利用振筛机筛出机制砂中石粉开口泥土的混合物，利用泥土对亚甲蓝的吸附性，通过滴定亚甲蓝，在亚甲蓝值和泥土含量的线性关系图中找出该亚甲蓝值下泥土的含量，就可以得出石粉的精确含量。
关键词：石粉含量；含泥量；亚甲蓝；线性关系0引言石粉主要是指岩石经过机械加工后的微细颗粒。
石粉形貌与水泥颗粒相似，为形状不规则的多棱体。
由于混凝土中胶凝材料和水的用量较少，当人工砂中含有适量的石粉时，因与掺合料的细度基本相当，石粉在砂浆中能够替代部分掺合料，与胶凝材料一起起到填充空隙和包裹砂粒表面的作用，即相当于增加了胶凝材料浆体，能在一定程度上改善灰浆量较少的混凝土拌和物的和易性，增进混凝土的匀质性、密实性、抗渗性，提高混凝土的强度及断裂韧性，改善施工层面的胶粘性能，减少胶凝材料用量，降低绝热温升。
泥含量是砂石材料的一个重要指标，微小颗粒大大增加了粉料的比表面积，单方用水量大大提高，强度不能满足要求，势必需要提高外加剂掺量，从而增加混凝土成本。
含泥量过大会降低混凝土骨料界面的粘结强度，降低混凝土的抗拉强度，会对混凝土的强度和耐久性能产生影Ⅱ向，也会引起混凝土本身起皮、开裂，给工程质量带来不可估量的损失。
另外砂石中泥含量过多，新拌混凝土的坍落度相应降低，若要求混凝土的坍落度相同，用水量必然增加，这样也会相应增加水泥用量或提高外加剂掺量，在很大程度上又增加了混凝土成本。
由于限于广大铁路所在地云南大理凤仪河砂量少，进货渠道不便，以及隧道石料较多，我们采用机制砂搅拌混凝土。
但在施工实际中，石料厂挖采岩石制作机制砂的过程中，不可避免地会混入泥土，所以我们筛分出来的石粉中或多或少的有泥土的含量。
通过上面的石粉和泥土的优劣点的分析，我们更为迫切的需要知道到底筛出的粉末中哪种物质含量更大。
在GB/T 14684-2011≤建设用砂≥中规定了可用亚甲蓝试验方法，在TB 10424-2010≤铁路混凝土工程施工质量验收标准≥中规定MB值1试验材料与方法1.1试验原材料石粉的采集：把机制砂通过振筛机筛分出大于1.18mm筛的颗粒，再用水浸泡清洗干净，以彻底排除泥土的混入，避免泥土对试验结果有所影响；再装入机制砂压碎值仪中，用压力机加压破碎成粉，再筛出并收集小于0.075mm的石粉，反复几次，制备足够试验用的石粉。
机制砂石粉含量亚甲蓝试验方法
机制砂石粉含量亚甲蓝试验方法一、仪器和试剂准备1.1仪器-干燥箱：用于将试样干燥至恒定质量。
-筛分装置：用于筛分试样。
-电子天平：用于称量试样及试剂。
-砂浆搅拌器：用于搅拌试样。
-热风炉：用于燃烧混凝土试样。
-烘干器：用于干燥试样。
-偏光显微镜：用于观察试样中的颗粒。
-显微镜摄像系统：用于拍摄试样图像。
1.2试剂-亚甲蓝溶液：浓度为0.1%的亚甲蓝溶液。
二、试验步骤2.1取样按照规定，从待测混凝土中取得一定量的试样。
2.2筛分试样将试样进行筛分，分别得到不同颗粒大小的砂石颗粒。
2.3烘干试样将筛选得到的不同颗粒大小的砂石颗粒分别置于烘干器中，干燥至恒定质量。
2.4燃烧试样将烘干好的试样置于热风炉中，进行燃烧。
2.5称量试样将燃烧后的试样取出，使用电子天平称量其质量。
2.6加入亚甲蓝溶液将称量好的试样放入容器中，添加一定量的亚甲蓝溶液，并用砂浆搅拌器将其均匀混合。
2.7观察和摄影将试样置于偏光显微镜下观察，并使用显微镜摄像系统拍摄试样图像。
2.8分析结果通过分析试样中砂石颗粒的颜色和分布，评估机制砂石粉的含量。
三、实施原理机制砂石粉含量亚甲蓝试验方法主要是基于亚甲蓝的染色作用和色彩观察分析，通过染色试剂对试样进行处理，以夹在胶结材料（水泥石）中的细石粒相对于胶结材料的含量来直接或间接反映机制砂石粉含量的多少。
亚甲蓝能与胶结材料起反应，生成明显的蓝色染色物。
而细石粒和砂石粉不会起反应，仍然保持原来的颜色。
所以，通过观察试样中颗粒的颜色和分布，可以评估机制砂石粉的含量。
总之，机制砂石粉含量亚甲蓝试验方法是评价混凝土中砂石粉含量的一种简单有效的方法。
通过染色处理和颜色观察分析，可以对混凝土中机制砂石粉的含量进行评估。
石粉含量试验
人工砂及混合砂中石粉含量试验（亚甲蓝法）1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至，倒入盛有约600ml蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~粒级试样所消耗的亚甲蓝克数，精确至;G—试样质量（g）V—所加入的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
石粉含量试验(亚甲蓝法)
石粉含量试验(亚甲蓝法)石粉含量试验是指为了确定混凝土、砂浆等建筑材料中石粉含量的试验。
亚甲蓝法是目前较为常见的确定石粉含量试验方法之一，具有简单、快速、精确等优点，下面将详细介绍亚甲蓝法进行石粉含量试验的原理、步骤、注意事项和结果分析。
1.试验原理亚甲蓝法是利用石粉中的CaO或MgO与亚甲蓝溶液产生蓝色复合物的反应，从而测定石粉含量的试验方法。
其中，亚甲蓝分子中N=N键与Ca2+或Mg2+离子形成配位偶联物，从而消耗亚甲蓝分子的颜色，所剩余的亚甲蓝分子的浓度就可以反映出样品中CaO或MgO的含量，从而确定石粉含量。
2.试验步骤2.1 样品的制备将3个试件按比例混合后，再取四分之一作为试验样品，要求样品中的石粉粒度均匀、无团聚。
2.2 标准溶液的配制将1.246 g氨基甲酸加入约20 mL去离子水中，用盐酸调节pH值，配制出1 L 的亚甲蓝标准溶液，并用钾氯化物标准溶液标定。
2.3 试验操作①取一小量标准溶液，加入数滴亚甲蓝指示剂液，颜色为粉蓝色；②取样品1 g，加入约25 mL去离子水中，超声分散均匀后加入3 mL钾氢氧化溶液，搅拌均匀，使样品中的CaO或MgO石粉完全溶解，并加入数滴亚甲蓝指示剂，颜色为深蓝色；③将样品中亚甲蓝含量浓度减小的程度与标准溶液浓度之比，即为样品中石粉含量的百分数。
3.注意事项3.1 石粉的选取应选取粉末成分稳定，颜色均匀的样品，避免选择颗粒或掺杂多种杂质的石粉。
3.2 溶液的取样量样品加入去离子水量适中，吸取需加3 mL的钾氢氧化溶液，加入超声的条件下，搅拌均匀。
3.3 指示剂液的浓度指示剂液的浓度要稳定、均匀，如果不均匀将影响试验准确度，最好选择鲜制的，并根据实验的需要适当调节其酸度和浓度。
4.结果分析石粉含量试验结果反应的是样品中CaO或MgO含量的百分数，反映了石粉添加的浓度是否符合实际需要，是否达到了设计要求。
若石粉含量偏高，则混合物保水性好、泌水性差，拉伸强度、抗压强度高，但易开裂；石粉含量偏低，则混合物保水性差，泌水性好，拉伸强度、抗压强度低，易变形。
054亚甲蓝试验怎么做

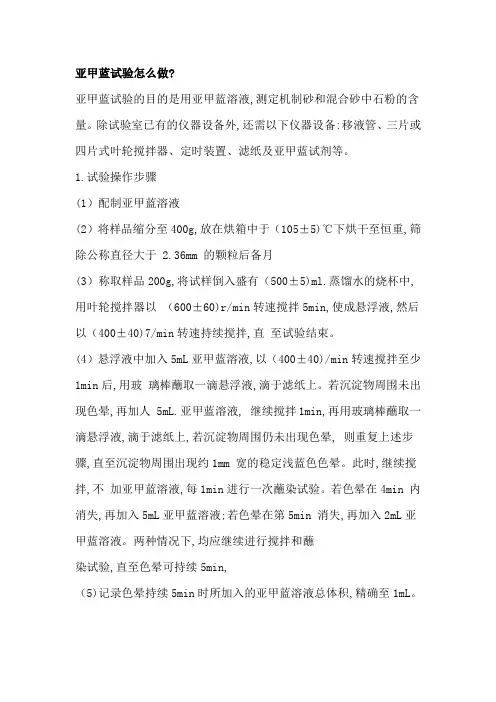

亚甲蓝试验怎么做?
亚甲蓝试验的目的是用亚甲蓝溶液,测定机制砂和混合砂中石粉的含量。
除试验室已有的仪器设备外,还需以下仪器设备:移液管、三片或四片式叶轮搅拌器、定时装置、滤纸及亚甲蓝试剂等。
1.试验操作步骤
(1）配制亚甲蓝溶液
(2）将样品缩分至400g,放在烘箱中于（105±5)℃下烘干至恒重,筛除公称直径大于 2.36mm 的颗粒后备月
(3）称取样品200g,将试样倒入盛有（500±5)ml.蒸馏水的烧杯中,用叶轮搅拌器以（600±60)r/min转速搅拌5min,使成悬浮液,然后以（400±40)7/min转速持续搅拌,直至试验结束。
(4）悬浮液中加入5mL亚甲蓝溶液,以（400±40)/min转速搅拌至少1min后,用玻璃棒蘸取一滴悬浮液,滴于滤纸上。
若沉淀物周围未出现色晕,再加人 5mL.亚甲蓝溶液, 继续搅拌1min,再用玻璃棒蘸取一滴悬浮液,滴于滤纸上,若沉淀物周围仍未出现色晕, 则重复上述步骤,直至沉淀物周围出现约1mm 宽的稳定浅蓝色色晕。
此时,继续搅拌,不加亚甲蓝溶液,每1min进行一次蘸染试验。
若色晕在4min 内消失,再加入5mL亚甲蓝溶液;若色晕在第5min 消失,再加入2mL亚甲蓝溶液。
两种情况下,均应继续进行搅拌和蘸
染试验,直至色晕可持续5min,
（5)记录色晕持续5min时所加入的亚甲蓝溶液总体积,精确至1mL。
3．结果判定
当MB<1.4时,则判定是以石粉为主;当MB≥1.4时,则判定为以泥粉为主。
(完整版)砂石内部考试题及答案
砂石考试题姓名：站点：一、名词解释(共10分每题2分)1、碎石：由天然岩石或卵石经破碎、筛分而得的粒径大于5mm的岩石颗粒。
2、针、片状颗粒：凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。
平均粒径指粒级上、下限粒径的平均值。
3、含泥量：砂、石中公称粒径小于80μm颗粒的含量。
4、表观密度：集料颗粒单位体积（包括内部封闭空隙）的质量。
5、石粉含量：人工砂中公称粒径小于80μm，且其矿物组成和化学成分与被加工母岩相同的颗粒含量。
二、填空题(共15分每空0.5分)1、砂的表观密度试验以两次试验结果算术平均值为测定值，如两次结果差大于20kg/m3时，应重新进行试验。
2、砂的细度模数,粗砂3.7-3.1中砂3.0-2.3细砂2.2-1.6。
3、砂按0.630 mm筛孔累计筛余量(以重量的百分率计)分成三个级配区Ⅰ、Ⅱ、Ⅲ级。
4、《普通混凝土用砂、石质量及检验方法标准》的标准编号为JGJ52-20065、砂中含泥量砼强度等级≥C60≤2.0%,C30～C55≤3.0 %，≤C25≤5.0%。
6、碎石或卵石中含泥量砼强度等级≥C60≤0.5%,C30～C55≤1.0 %，≤C25≤2.0%。
7、对于钢筋混凝土用砂，其氯离子含量不得大于0.06% ，对于预应力混凝土用砂，其氯离子含量不得大于0.02% 。
8、人工砂及混合砂中的石粉含量的测定，首先应进行亚甲蓝试验，通过该实验来评定细粉是石粉还是泥粉，当其值MB ＜1.4 时，则判定是石粉；若MB ≥1.4 时，则判定为泥粉。
9、碎石含泥量以两个试样试验结果的算术平均值为测定值。
两次结果的差值超过0.2 时，应重新取样进行试验。
10、碎石的强度可用岩石的抗压强度和压碎指标表示。
11、从料堆上取样时，取样部位应均匀分布，取样前应先将部位表层铲除，然后由各部位抽取大致相等的砂8 份，石子为16 份，组成各自一组样品。
人工砂及混合砂中石粉含量与亚甲蓝值方法原理
人工砂及混合砂中石粉含量与亚甲蓝值方法原理1.引言在建筑材料领域，人工砂以其成本低、资源丰富等特点，被广泛应用于混凝土和砂浆等工程中。
而在人工砂中，石粉是一种常见的填料，其含量对人工砂的性能起着重要的影响。
因此，科学准确地测定人工砂及混合砂中的石粉含量是非常必要的。
同时，在混凝土和砂浆中，亚甲蓝值是一种重要的指标，用于评估其耐久性和抗渗性能。
因此，研究人工砂及混合砂中的石粉含量与亚甲蓝值方法原理具有实际意义。
本文将介绍一种测定人工砂及混合砂中石粉含量的方法，以及一种测定亚甲蓝值的方法原理。
2.人工砂中石粉含量测定方法2.1背景测定人工砂中的石粉含量是衡量其质量的重要参数之一。
石粉含量的多少直接影响人工砂的使用性能和工程质量。
因此，准确地测定石粉含量对于工程建设至关重要。
2.2原理目前，常用的方法是通过酸碱中和滴定法来测定人工砂中的石粉含量。
具体步骤如下：（1）取一定质量的人工砂样本，将其分散于酸溶液中，使石粉与酸发生反应，生成气体。
（2）在酸溶液中加入酚酞指示剂，用盐酸滴定，使溶液颜色由粉红变为无色，即达到中和终点。
（3）根据滴定液的用量，计算出人工砂中的石粉含量。
2.3结果分析通过以上方法可以准确地测定人工砂中的石粉含量，这对于质量控制和工程设计具有重要意义。
通过对不同样本的测试，可以得到人工砂中石粉含量的分布情况，以便进行合理的调整和应用。
3.混合砂中石粉含量与亚甲蓝值方法原理3.1背景混合砂是指将人工砂与天然砂等进行混合而得到的一种建筑材料。
混合砂的性能和质量受到石粉含量和亚甲蓝值的影响，因此研究混合砂中石粉含量与亚甲蓝值的方法原理是十分必要的。
3.2原理目前，常用的方法是通过光学显微镜法来测定混合砂中的石粉含量。
具体步骤如下：（1）取一定质量的混合砂样本，将其制备成薄片。
（2）使用光学显微镜观察薄片中的颗粒特征，通过计数和测量石粉颗粒的数量和尺寸，得到石粉的含量。
（3）通过亚甲蓝值测试仪对混合砂样本进行测试，得到其亚甲蓝值。
石粉含量试验(亚甲蓝法)
人工砂及混合砂中石粉含量试验（亚甲蓝法）1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至0.01g，倒入盛有约600ml蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.0mm的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，精确至0.01;G—试样质量（g）V—所加入的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
人工砂及混合砂中石粉含量
MB V 100 G
（2-29）
式中：MB——亚甲蓝值，g/㎏，表示每千克0~2.36mm粒 级试样所消耗的亚甲蓝克数； G——试样质量，g； V——所加入的亚甲蓝溶液的总量，mL。
注：公式中的系数10 用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲 蓝质量。
（600± 60）r/min】，直径（75± 10）mm； （3） （4） （5 ） 定量滤纸：快速 鼓风烘箱：能使温度控制在（100± 5）℃； 天平：称量1000g，感量0.1g及称量100g，感量
0.01g各一台； （6） （7） 方孔筛：孔径为75µm及1.18mm的筛各一只； 容器：要求淘洗试样时，保持试样以（400± 40）r/min转 速搅拌至少1min后，用玻璃棒沾取一滴悬浮液（所取悬浮液 滴应使沉淀物直径在8mm~12mm内），滴于滤纸（置于空烧 杯或其他合适的支撑物上，以便滤纸表面不与任何固体或液 体接触）上。若沉淀物周围未出现色晕，再加入5mL亚甲蓝 溶液，继续搅拌1min，再用玻璃棒沾取一滴悬浮液，滴于滤 纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉 淀物周围出现约1mm的稳定浅蓝色色晕。 此时， 应继续搅拌， 不加亚甲蓝溶液，每1min进行一次沾染试验。若色晕在4min 内消失，再加入5mL亚甲蓝溶液；若色晕在第5min消失，再 加入2mL亚甲蓝溶液。两种情况下，均应继续进行搅拌和沾 染试验，直至色晕可持续5min。 ③记录色晕持续5min时所加入的亚甲蓝溶液总体积，精 确至1mL。 （2） 亚甲蓝的快速试验
（2）亚甲蓝试验结果评定应符合下列规定： 当MB值<1.4时，则判定是以石粉为主；当MB值≥1.4， 则判定是以泥粉为主。 （3）亚甲蓝快速试验结果评定 若沉淀物周围出现明显色晕，则判定亚甲蓝快速试验为 合格，若沉淀物周围未出现明显色晕，则判定亚甲蓝快速试 验为不合格。亚甲蓝试验得到的色晕图像如图2-9所示。
人工砂及混合砂中石粉含量与亚甲蓝值方法原理
人工砂及混合砂中石粉含量与亚甲蓝值方法原理
1.石粉含量的测定方法原理：
石粉含量测定方法一般采用重量法或体积法。
重量法：先将一定质量的人工砂或混合砂样品经过烘干后，加入一定比例的酸溶液进行溶解，溶解后除去残渣，再用过磅天平称重，通过样品的质量和溶液的质量差求得石粉的质量，进而计算出石粉的含量。
体积法：先通过一定体积的人工砂或混合砂样品的干密度计算出样品的质量，在取一定体积的样品进行酸处理溶解，溶解后用纯水进行冲洗，最后将残渣状的石粉过滤并烘干，再通过称重求解石粉的质量，从而计算出石粉的含量。
2.亚甲蓝值的测定方法原理：
亚甲蓝值是用来评价石粉对混凝土抗渗性能的指标，通常根据国家或行业标准中的具体方法进行测定。
测定流程如下：
(1)准备混凝土试件并进行标准养护；
(2)测试前进行试件尺寸与质量测定；
(3)在反应槽中加入一定量的盐酸，用PH试纸调节至1.5-2之间；
(4)将试件用密封材料封入反应槽中，在温度控制下进行一段时间的反应；
(5)反应结束后，取出试件并用醇饱和溴水溶液在其中进行反应24小时；
(6)反应结束后，用去离子水进行水洗；
(7)将洗净的试件放置在常温下，直至试件干燥；
(8)测量试件质量，并通过质量差计算出亚甲蓝值。
石粉含量与亚甲蓝值之间的关系：
石粉含量与亚甲蓝值之间存在一定的相关性，石粉含量越高，混凝土中的石粉量越大，对水的抵抗能力也越强，因此亚甲蓝值也会相应提高。
但同时石粉含量过高，又可能导致混凝土的力学性能下降，因此需要根据具体需求确定合适的石粉含量。
石粉含量试验(亚甲蓝法)演示教学
石粉含量试验(亚甲蓝法)人工砂及混合砂中石粉含量试验（亚甲蓝法）1.将亚甲蓝粉末在下烘干至恒重，称取烘干亚甲蓝粉末10g精确至0.01g，倒入盛有约600ml蒸馏水（水温加热至35～40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，将溶液倒入1L的容量瓶中，加蒸馏水至容量瓶1L的刻度。
2.将人工砂或者混合砂样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.0mm的颗粒。
3.称取试样200g，精确至1g。
将试样倒入盛有（500±50）ml蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min转速持续搅拌，直至试验结束。
4.悬浮液中加入5ml亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8～12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体或者液体接触）上。
若沉淀物周围未出现色晕，在加入5ml亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一点悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，在加入5ml 亚甲蓝溶液；若色晕在第5min消失，在加入2ml亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
5.记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1ml。
6.亚甲蓝MB值按下式计算：MB=V/G×10式中MB—亚甲蓝值（g/kg），表示每千克0~2.36mm粒级试样所消耗的亚甲蓝克数，精确至0.01;G—试样质量（g）V—所加入的亚甲蓝溶液的总量（mL）注：公式中的系数10用于将每千克试样消耗的亚甲蓝溶液体积换算成亚甲蓝质量。
人工砂及混合砂中石粉含量实验亚甲蓝法
人工砂及混合砂中石粉含量实验亚甲蓝法一、依据标准：《普通混凝土用砂、石质量及检验方法标准》JGJ 52—2006。
本方法适用于测定人工砂和混合砂中石粉含量。
二石粉含量实验应采用下列仪器设备：1 烘箱——温度控制范围为（105±5）℃；2天平——称量为1000g，感量1g；称量100g，感量0.01g；3试验筛——筛孔公称直径为80μm及1.25mm的方孔筛各一只；4容器——要求淘洗时样时，保持时样不溅出（深度大于250mm）；5移液管——5mL，2mL移液管各一只；6三片或四片式叶轮搅拌器——转速可调〔最高达（600±60〕r/min），直径（75±10）mm；7定时装置——精度1s；8玻璃容量瓶——容量1L；9温度计——精确1℃；10玻璃棒——2支，直径8mm，长300mm；11滤纸——快速；12搪瓷盘，毛刷，容量为1000mL的烧杯等。
三溶液的配制及试样的制备应符合下列规定：1亚甲蓝溶液的配制按下列方法：将亚甲蓝粉末在（105±5）℃下烘干至恒重，称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600g蒸馏水的烧杯中，用玻璃棒搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶中，容量瓶和溶液的温度应保持在20±1℃，加蒸馏水至容量瓶1L刻度。
震荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中的溶液移入深色储藏瓶中，标明制备日期，实效日期（亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
2将样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，等待冷却至室温后，筛除大于公称直径5.0mm的颗粒备用。
四人工砂和混合砂中石粉含量按下列步骤进行：1亚甲蓝实验应按下述方法进行：1）称取试样200g，精确至1g，将试样倒入盛有（500±5 ）mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min 转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至实验结束。
普通混凝土用砂检测报告
普通混凝土用砂检测报告共页第页批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容颗粒级配公称粒径筛余量（g）分计筛余（%）累计筛余（%）累计筛余（%）第一次第二次第一次第二次第一次第二次5.00mm2.50mm1.25mm630μm315μm160μm底细度模数（μf）μf1=μf2=22f1ffμμμ+=含泥量（石粉含量）次数试验前烘干质量m0（g）试验后烘干质量m1（g）含泥量（石粉含量）ωc（%）平均值（%）12亚甲蓝试验试样质量G（g）加入亚甲蓝总体积V（mL）MB值（g/kg）该项评定亚甲蓝快速试验一次性加入30mL亚甲蓝溶液，观察沉淀物周围，出现色晕为合格，否则为不合格。
测试结果检测说明含泥量%10010⨯-=mmmcω亚甲蓝MB值%100⨯=GVMB细度模数()11654321005βββββββμ--++++=fβ1、β2、β3、β4、β5、β6—分别为公称直径5.00mm、2.50mm、1.25mm、630μm、315μm、160μm方孔筛上的累计筛余。
校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容泥块含量次数试验前干燥试样质量m1（g）试验后干燥试样质量m2（g）泥块含量ωc,L（%）平均值（%）12压碎值指标公称粒级（mm）该粒级试样质量（g）该粒级试样筛余量（g）该粒级压碎值指标δi（％）总压碎值指标δsa（％）该项评定检测说明泥块含量%100121,⨯-=mmmLcω压碎指标%10010⨯-=mmmiδ%100432144332211⨯++++++=ααααδαδαδαδαδsaα1、α2、α3、α4—分别为公称直径2.50mm、1.25mm、630μm、315μm各方孔筛的分计筛余（％）。
校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容氯离子含量试样质量m（g）硝酸银溶液C AgNO3（mol/L）样品滴定消耗标准溶液体积V1（mL）空白试验消耗标准溶液体积V2（mL）氯离子含量ωd（%）坚固性公称粒级(mm)筛分后各粒级试样质量（g）试验前试样质量m i（g）溶液温度(℃)循环次数(次)试验后试样质量m＇i（g）各粒级试样分计百分含量αi(%)该粒级质量损失百分率δji（％）总质量损失百分率δj（％）该项评定检测说明氯离子含量()%100100355.0213⨯⨯⨯-=mVVcAgNOdω%100432144332211⨯++++++=ααααδαδαδαδαδjjjjjα1、α2、α3、α4—公称粒级分别为315-630μm、630μm-1.25mm、1.25-2.50mm、2.50-5.00mm 粒级在筛余小于公称粒径315μm及大于公称粒径5.00mm颗粒后的原试样中所占的百分率（%）。
浅谈石粉含量对亚甲蓝吸附的影响
浅谈石粉含量对亚甲蓝吸附的影响摘要：亚甲蓝，其化学为C16H18N3S·3H₂O，通过利用亚甲蓝值（MB），可以让细集料≤0.075mm颗粒的石粉含量得到判断。
所以，在本篇文章之中，笔者将浅谈如何利用亚甲蓝法，对石粉含量相应进行检测。
关键词：亚甲蓝法；亚甲蓝值；石粉含量为了了解在机制砂中≥0.075mm的颗粒与亚甲蓝值之间的具体关系，所以，通过在洁净机制砂之中，添加特性不同以及含量不同的细粉（颗粒粒径≤0.075mm），从而进行亚甲蓝实验，以此来了解到机制砂中细分泥粉含量、石粉含量、比表面积、矿物特性等与亚甲蓝值之间的具体关系。
在最终的结果之中已经表明了，不仅细粉的比表面积、矿物特性与亚甲蓝值之间，存在着一定的关系，同时细粉的含量也对亚甲蓝值具有一定的影响，但是泥粉、石粉对亚甲蓝值的影响，也存在着较大的差异：石粉的比表面积、矿物特性以及含量对MB值的影响较小，而泥粉的含量、矿物特性、比表面积，则有着较为显著的影响，其具体的实验如下：1 本次实验的目的以及适用范围本次实验利用的亚甲蓝法，其主要目的在于细集料之中，是否存在膨胀性粘土矿物，并且测定出其具体的含量，以此来对细集料的洁净程度进行相应的评价，其具体程度将用MB值来进行相应的表示。
在采用亚甲蓝法时，其主要适用范围在测定混合砂以及人工砂之中，其石粉的具体含量。
2 实验需要的材料、试剂与仪器设备3 试样制备与溶液配制4 实验步骤的具体步骤5 关于结果的计算以及评价以上参照JGJ52-2016标准执行。
6 选择不同纯净石材通过制砂及制粉，其矿物组分存在不同比例的泥质矿物，大致由蒙脱石、高岭石、伊利石等构成，并调整砂样处于不同的含粉状态备用。
7 关于本次实验的结果不同材质的石粉，造成亚甲蓝值发生的变化，结果如下：根据《细粉对机制砂亚甲蓝值的影响研究》文章的表述1由惰性非黏土类矿物组成的石粉对亚甲蓝的吸附方式为石粉有限的物理吸附，比表面积的增大并不会改变石粉颗粒的表面特征和电荷特性，不会显著影响石粉对亚甲蓝的吸附量，使得比表面积对MB值几乎没有影响2对泥粉而言,比表面积的增大同时会增强泥粉对亚甲蓝的物理吸附, 电荷数量和电荷密度的提高也会显著增加对亚甲蓝的化学吸附，二者共同影响了MB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工砂及混合砂中石粉含量实验亚甲蓝法
一、依据标准：《普通混凝土用砂、石质量及检验方法标准》JGJ 52—2006。
本方法适用于测定人工砂和混合砂中石粉含量。
二石粉含量实验应采用下列仪器设备：
1 烘箱——温度控制范围为（105±5）℃；
2天平——称量为1000g，感量1g；称量100g，感量0.01g；3试验筛——筛孔公称直径为80μm及1.25mm的方孔筛各一只；
4容器——要求淘洗时样时，保持时样不溅出（深度大于250mm）；
5移液管——5mL，2mL移液管各一只；
6三片或四片式叶轮搅拌器——转速可调〔最高达（600±60〕r/min），直径（75±10）mm；
7定时装置——精度1s；
8玻璃容量瓶——容量1L；
9温度计——精确1℃；
10玻璃棒——2支，直径8mm，长300mm；
11滤纸——快速；
12搪瓷盘，毛刷，容量为1000mL的烧杯等。
三溶液的配制及试样的制备应符合下列规定：
1亚甲蓝溶液的配制按下列方法：
将亚甲蓝粉末在（105±5）℃下烘干至恒重，称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600g蒸馏水的烧杯中，用玻璃棒搅拌40min，直至亚甲蓝粉末完全溶解，冷却至20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯等，使所有亚甲蓝溶液全部移入容量瓶中，容量瓶和溶液的温度应保持在20±1℃，加蒸馏水至容量瓶1L刻度。
震荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中的溶液移入深色储藏瓶中，标明制备日期，实效日期（亚甲蓝溶液保质期应不超过28d），并置于阴暗处保存。
2将样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，等待冷却至室温后，筛除大于公称直径5.0mm的颗粒备用。
四人工砂和混合砂中石粉含量按下列步骤进行：
1亚甲蓝实验应按下述方法进行：
1）称取试样200g，精确至1g，将试样倒入盛有（500±5 ）mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min 转速搅拌5min，形成悬浮液，然后以（400±40）r/min 转速持续搅拌，直至实验结束。
2）悬浮液中加入5mL亚甲蓝溶液后，用玻璃棒蘸取一滴悬浮液（所取悬浮液滴应使沉淀物直径在8-12mm内），滴于滤纸（置于空烧杯或其他合适的支撑物上，以使滤纸表面不与任何固体和液体接触）上，若沉淀物周围未显色晕，在加入5mL亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一滴悬浮液滴于滤纸上，若沉淀物周围仍未显色晕，在重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅蓝色色晕，此时，应继续搅拌，不加亚甲蓝溶液，每一分钟进行一次蘸染实验。
若色晕在4min后消失，再加入5mL亚甲蓝溶液；若色晕在第5min后消失，再加入2mL亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染
实验，直至色晕可持续5min。
3）记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1mL。
4）亚甲蓝MB值按下式计算：
M B＝V/G×10
式中 MB——亚甲蓝值（g/kg），表示每千克0-2.36mm颗粒试样所消耗的亚甲蓝克数，精确至0.01；
G——试样质量（g）；
V——所加入的亚甲蓝溶液的总量（mL）
5）亚甲蓝实验结果评定应符合下列规定：
当MB值﹤1.4时，则判定是以石粉为主；当MB值≧
1.4时，则判定为以泥粉为主的石粉。
2 亚甲蓝快速试验应按下述方法进行：
1）应按本条第一款第一项的要求进行制样；
2）一次性向烧杯中加入30mL亚甲蓝溶液，以（400±40）r/min转速持续搅拌8min,然后用玻璃棒蘸取一滴悬浊液，滴于滤纸上，观察沉淀物周围是否出现明显色晕，出现色。
