抗倍特板干挂施工工法复习课程
抗倍特挂墙板精编版
抗倍特挂墙板施工工艺及施工方案(一) 产品及施工工艺概述抗倍特俗称"酚醛树脂板"，是一种抗酸碱、防火、防潮、抗碰创的新型环保材料。
表面色纸（钛粉纸、牛皮纸）通过三聚氰胺与酚醛树脂的浸渍工艺，经高温高压制成。
三聚氰胺树脂热固成型后表面硬度高、耐磨、耐高温、耐撞击，表面毛孔细小不易被污染，耐溶剂性、耐水性、耐药品性、耐焰性等机械强度。
绝缘性、耐电弧性良好及不易老化。
板材表面光泽性，透明性能很好地还原色彩、花纹有极高的仿真性。
酚醛树脂热固成型后形成极高的密度具有耐温、耐水及硬质等物流特性。
广泛用于室内装饰、家具、厨柜、实验室枱面、外墙等领域。
(二)总体工艺流程现场测量→深化设计→工厂生产→包装运输→产品安装→收口处理→检验验收1、产品方案确认以设计公司提供的CAD图纸为主，结合现场情况，配合设计师改进，完善产品方案。
2、板材选用挂墙板材标准厚度8mm,规格通常选用4´X6´ 4´X8´ 4´X10´(尽量采用大规格挂墙板,可提高板材利用率，减少五金用量，降低成本，减少安装困难)。
3、标准化龙骨、扣片(1) 龙骨排布首、末两根C型龙骨与侧墙距离≤120mm；U型龙骨两端面与侧墙距离≤40mm；C型龙骨间距≤600mm；U型龙骨：板材高度≤800mm则每800mm编排2支，板材高度为1200mm则编排3支，板材高度为1800～2400mm，则视情况需要编排4～5支。
(2) L型固定片编排L型固定片在C型龙骨的编排间距应不大于600mm。
(3) 扣片编排板材宽度为600mm 则每支U型龙骨上编排2只；板材宽度为800mm 则每支U型龙骨上编排3只；板材宽度为1200mm则每支U型龙骨上编排4只。
4、工厂生产根据现场尺寸进行CAD排版生产,尺寸精准，图纸管理规范化，采用CNC设备/工装夹具进行加工制造。
5、现场产品安装放线→安装C型龙骨→安装U型龙骨→抗倍特板背面划线→安装扣片→安装天花/地脚收口板→安装抗倍特板→表面装饰条收口→检验(1) 材料进场1) 必须执行材料清单核对、统计的管理，以避免材料在供应上有任何未知的缺少的可能。

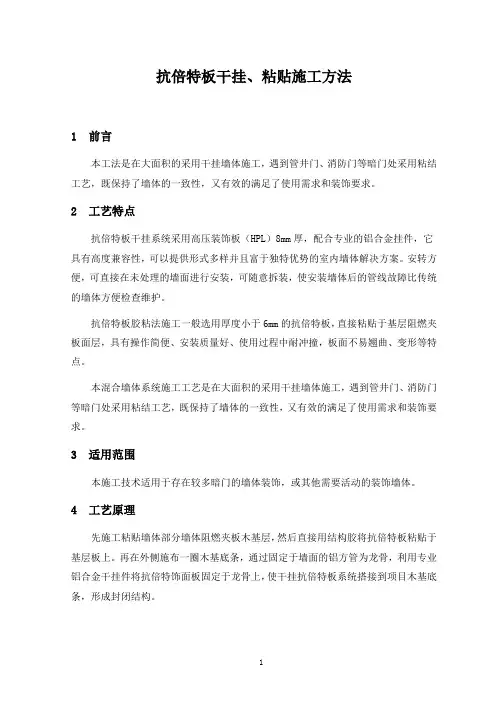

抗倍特板干挂、粘贴施工方法
抗倍特板干挂、粘贴施工方法1 前言本工法是在大面积的采用干挂墙体施工，遇到管井门、消防门等暗门处采用粘结工艺，既保持了墙体的一致性，又有效的满足了使用需求和装饰要求。
2 工艺特点抗倍特板干挂系统采用高压装饰板（HPL）8mm厚，配合专业的铝合金挂件，它具有高度兼容性，可以提供形式多样并且富于独特优势的室内墙体解决方案。
安转方便，可直接在未处理的墙面进行安装，可随意拆装，使安装墙体后的管线故障比传统的墙体方便检查维护。
抗倍特板胶粘法施工一般选用厚度小于6mm的抗倍特板，直接粘贴于基层阻燃夹板面层，具有操作简便、安装质量好、使用过程中耐冲撞，板面不易翘曲、变形等特点。
本混合墙体系统施工工艺是在大面积的采用干挂墙体施工，遇到管井门、消防门等暗门处采用粘结工艺，既保持了墙体的一致性，又有效的满足了使用需求和装饰要求。
3 适用范围本施工技术适用于存在较多暗门的墙体装饰，或其他需要活动的装饰墙体。
4 工艺原理先施工粘贴墙体部分墙体阻燃夹板木基层，然后直接用结构胶将抗倍特板粘贴于基层板上。
再在外侧施布一圈木基底条，通过固定于墙面的铝方管为龙骨，利用专业铝合金干挂件将抗倍特饰面板固定于龙骨上，使干挂抗倍特板系统搭接到项目木基底条，形成封闭结构。
5 施工工艺流程及操作要点5.1 工艺流程基层处理→墙面放线→龙骨施工/基层制作安装→安装面板→接缝处理固定5.2 操作要点5.2.1 基层处理清理墙面浮砂、浮尘、异物，修补墙面，保证墙面的基本平整。
5.2.2墙面放线根据墙面排版图及现场实际情况，明确干挂施工及粘结施工的区域，并将分割线弹于墙面。
利用卷尺、水平仪、墨斗等工具，将墙面装饰完成面弹于地面，需留有满足两种施工的足够的空间，再根据不同干挂或粘贴板材的不同厚度（干挂板材为8mm 厚，粘贴板材为6mm厚），弹出基层完成面线。
5.2.3龙骨施工/基层制作安装混合系统墙体建议优先施工粘贴的木质基层，后施工龙骨骨架。
根据放线要求，安装木龙骨基底、制作木质暗门，检查平整度和垂直度，保持木基底完成面水平并到基层完成面线位置。
抗倍特板施工工法
抗倍特板施工工法发表时间：2018-01-20T19:29:04.920Z 来源：《基层建设》2017年第31期作者：金正开1 祝东明2 金蕾3 [导读] 直接在未经处理的墙面进行安装，可随意拆装，使安装墙体后的管线故障比较传统的墙体方便检查维护。
现场施工无湿作业，有效保证了现场的文明施工程度。
特别是近年医院建设工程应用尤为广泛。
1.南京医科大学第一附属医院江苏省人民医院江苏省南京市 2100362.中铁建工集团有限公司江苏省南京市 2100363.南京医科大学第一附属医院江苏省人民医院江苏省南京市 210036一、前言目前医疗空间墙面装饰逐渐开始采用的抗倍特板，抗倍特板在国内近几年时间得到了飞速的发展，抗倍特板是由装饰色纸含浸三聚氰胺树脂，加上多层黑色或褐牛皮纸含浸酚醛树脂层叠后，再用钢板经由高温（150℃）高压（1430psi）的环境压制而成，厚度从0.6mm到25mm皆可制作。
是一种透心结构的高压装饰板，表面的色纸层不但可满足多种花色选择，还可满足多种花色选择、单面或双面的装饰需求，又因厚度较传统防火板更厚，具坚固、耐冲击、防水、耐潮湿、防霉的特性，更可为结构材料，且可直接用标准碳钢合金刀具进行钻孔、敲击、砂磨、导型、切割等工作，亦可用CNC机具按实际需求切割成任何所需形状，并导角、钻孔，实为兼具实用与装饰的板材。
取代了医院、商场、地铁等公共场所的传统内墙墙面的装饰方式，可以提供形式多样并且富于独特优势的室内墙体解决方案。
安装方便，有效的提高了施工进度，可直接在未经处理的墙面进行安装，可随意拆装，使安装墙体后的管线故障比较传统的墙体方便检查维护。
现场施工无湿作业，有效保证了现场的文明施工程度。
特别是近年医院建设工程应用尤为广泛。
二、工法特点2.1 抗撞击，耐磨损，防震防摔，无毒无污染，完全卫生。
2.2 防潮、防湿气，耐化学腐蚀，耐热，耐烟灼。
2.3 板材独立安装，独立更换，自我支撑，持久稳定。
抗倍特板干挂施工工法
抗倍特板干挂施工工法文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）抗倍特板干挂施工工法1.工法特点进度管理：通过本功法缩短了墙面干挂的施工工期，为整个项目生产进度减少了是施工周期。
质量标准：工法应遵循的国家、行业和企业的技术法规、标准，并列出关键部位、关键工序的质量要求，达到质量的主要措施。
效益分析：减少了消耗的物料、人工工时、造价及费用等。
2.适用范围本工法可适用于公共空间的类设施建设隔墙、隔断、装饰墙面。
3.工艺原理抗倍特板是一种高温高压装饰板，具有防水、抗老化、耐腐蚀、易清洗待特点，特别适用于洁净度要求较高的医院、实验室及写字楼等中高档室内墙体装修。
抗倍特板主要施工方法为干挂法，利用固定于墙面的铝合金方管作为龙骨，将抗倍特板用干挂固定于龙骨上，形成最终装饰完成面。
4.施工工艺流程及操作要点（1）施工工艺流程基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收（2）操作要点1）基层处理清理墙面浮砂、浮尘、异物，修补，保证墙面基本平整。
2）墙面放线根据现场提供的标高控制点，按施工图纸各区域的标高，在墙面、柱面上弹出标高控制线（500mm和1000mm线均可），在墙面上弹抗倍特板龙骨位置线间距400mm。
3）龙骨制作龙骨间距易为400mm。
抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨，板内副龙骨采用25*25铝合金方管，纵横龙骨相交处采用“L”形铝合金连接件固定。
为便于施工，预先将纵横龙骨在地面拼装，一般每一拼装单元不大于6m。
4）龙骨固定将拼装好的龙骨单元安装于墙体上，调整平整度至符合要求，用膨胀螺栓、“L”形铝合金连接件进行固定（墙面为轻体墙时采用拉铆钉），固定点间距不得大于300mm。
5）横龙骨固定横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。
横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。
龙骨干挂抗倍特板免投线装板施工工法(2)
龙骨干挂抗倍特板免投线装板施工工法一、前言龙骨干挂抗倍特板免投线装板施工工法是一种新型的装修工法，它能够提高施工效率，降低施工难度，同时还能够保证工程质量和安全。
本文将对龙骨干挂抗倍特板免投线装板施工工法进行详细介绍。
二、工法特点龙骨干挂抗倍特板免投线装板施工工法具有以下几个特点：1.施工快速：采用干挂装置，无需粘贴墙面，省去了等待粘合的时间，大大提高了施工效率。
2.施工简单：采用龙骨结构和抗倍特板，不需要打线和投线作业，减少了人力和材料成本，降低了施工难度。
3.工程质量高：采用龙骨干挂装置，能够确保抗倍特板的平整度和牢固度，保证墙面的平整和坚固。
4.随意组合：可根据需要自由组合龙骨和抗倍特板，供应商能够根据实际要求提供各种尺寸的材料。
三、适应范围龙骨干挂抗倍特板免投线装板施工工法适用于各类建筑装修工程，尤其适用于商业空间、办公楼和住宅等场所。
四、工艺原理龙骨干挂抗倍特板免投线装板施工工法的工艺原理是通过装置将龙骨固定在墙面上，然后将抗倍特板与龙骨连接起来，形成牢固的墙面。
该工法采取了以下技术措施：先确定需要使用的龙骨尺寸和间距，然后将龙骨装置固定在墙面上，最后将抗倍特板与龙骨使用专用的连接件连接起来。
五、施工工艺1.确定龙骨尺寸和间距：根据实际需要，确定使用的龙骨尺寸和间距。
2.安装龙骨装置：使用专用的安装工具将龙骨装置固定在墙面上。
3.安装抗倍特板：将抗倍特板与龙骨使用专用的连接件连接起来。
4.修整和涂饰：对安装好的抗倍特板进行修整和涂饰，保证墙面的平整和美观。
六、劳动组织根据施工工法的特点和施工规模，安排相应的施工人员和工作流程，确保施工工作的顺利进行。
七、机具设备该工法所需的机具设备包括龙骨装置、连接件、安装工具等。
这些机具设备具有易操作性和高效性，能够满足施工需要。
八、质量控制为保证施工过程中的质量，需要进行以下质量控制措施：1.对机具设备进行检查和维护，确保其正常工作。
2.对施工材料进行检查，确保其质量符合要求。
抗倍特板干挂施工工法
抗倍特板干挂施工工法文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]抗倍特板干挂施工工法1.工法特点进度管理：通过本功法缩短了墙面干挂的施工工期，为整个项目生产进度减少了是施工周期。
质量标准：工法应遵循的国家、行业和企业的技术法规、标准，并列出关键部位、关键工序的质量要求，达到质量的主要措施。
效益分析：减少了消耗的物料、人工工时、造价及费用等。
2.适用范围本工法可适用于公共空间的类设施建设隔墙、隔断、装饰墙面。
3.工艺原理抗倍特板是一种高温高压装饰板，具有防水、抗老化、耐腐蚀、易清洗待特点，特别适用于洁净度要求较高的医院、实验室及写字楼等中高档室内墙体装修。
抗倍特板主要施工方法为干挂法，利用固定于墙面的铝合金方管作为龙骨，将抗倍特板用干挂固定于龙骨上，形成最终装饰完成面。
4.施工工艺流程及操作要点（1）施工工艺流程基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收（2）操作要点1）基层处理清理墙面浮砂、浮尘、异物，修补，保证墙面基本平整。
2）墙面放线根据现场提供的标高控制点，按施工图纸各区域的标高，在墙面、柱面上弹出标高控制线（500mm和1000mm线均可），在墙面上弹抗倍特板龙骨位置线间距400mm。
3）龙骨制作龙骨间距易为400mm。
抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨，板内副龙骨采用25*25铝合金方管，纵横龙骨相交处采用“L”形铝合金连接件固定。
为便于施工，预先将纵横龙骨在地面拼装，一般每一拼装单元不大于6m。
4）龙骨固定将拼装好的龙骨单元安装于墙体上，调整平整度至符合要求，用膨胀螺栓、“L”形铝合金连接件进行固定（墙面为轻体墙时采用拉铆钉），固定点间距不得大于300mm。
5）横龙骨固定横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。
横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。
抗倍特干挂墙板施工工艺详解
抗倍特干挂墙板施工工艺详解一：抗倍特干挂墙板施工工艺详解：一、施工前准备1. 施工前的准备工作包括：a. 清理施工现场，确保地面、墙面整洁；b. 检查施工材料和工具的完整性和质量；c. 准备必要的辅助设备，如扶梯、脚手架等。
二、测量与布线1. 根据设计图纸和实际情况，确定墙板的尺寸和位置。
2. 使用水平仪等工具进行墙面水平测量，确保墙面平整。
3. 根据测量结果，在墙面上标出墙板的位置，进行布线。
三、墙体处理1. 对于有结构缺陷的墙体，需要进行修补或加固处理。
2. 清理墙面灰尘和杂物，确保墙面干净。
四、水电施工1. 根据设计要求，进行水电管道的预埋和布线工作。
2. 进行水电验收，确保水电工程符合相关标准。
五、墙板安装1. 根据布线，从墙角开始，将第一块墙板从底部往上推入定位槽内，并与墙面保持垂直。
2. 使用螺丝将墙板固定在墙面上，确保固定牢固。
3. 依次安装剩余的墙板，确保墙板之间的缝隙合适。
4. 安装完所有墙板后，进行整体验收，修正不平整的墙板。
六、填缝与抹灰1. 用专用填缝胶填充墙板之间的缝隙，并使用刮板修平。
2. 进行抹灰工作，使墙面光滑均匀。
七、施工清理1. 清理施工现场，包括清除垃圾、清洁工具和设备。
2. 对施工完成的墙面进行清洁，确保墙面的美观。
八、工程验收1. 进行整体工程验收，确保工程质量符合相关标准。
2. 如有必要，进行相关测试和检测，确保工程安全可靠。
本文档涉及附件：1. 设计图纸2. 工程验收报告本文所涉及的法律名词及注释：1. 施工工艺：指施工过程中所采取的方法和措施，以确保工程质量和安全。
2. 墙板：用于墙面装饰和隔断的板材，具有隔热、隔音、防潮等功能。
3. 布线：指根据设计要求，在施工现场进行线路的布置和标记。
二：抗倍特干挂墙板施工工艺详解：一、施工前准备1. 施工前的准备工作包括：a. 清理施工现场，确保地面、墙面整洁；b. 检查施工材料和工具的完整性和质量；c. 准备必要的辅助设备，如扶梯、脚手架等。
抗倍特板干挂施工工法
抗倍特板干挂施工工法 Prepared on 22 November 2020抗倍特板干挂施工工法1.工法特点进度管理：通过本功法缩短了墙面干挂的施工工期，为整个项目生产进度减少了是施工周期。
质量标准：工法应遵循的国家、行业和企业的技术法规、标准，并列出关键部位、关键工序的质量要求，达到质量的主要措施。
效益分析：减少了消耗的物料、人工工时、造价及费用等。
2.适用范围本工法可适用于公共空间的类设施建设隔墙、隔断、装饰墙面。
3.工艺原理抗倍特板是一种高温高压装饰板，具有防水、抗老化、耐腐蚀、易清洗待特点，特别适用于洁净度要求较高的医院、实验室及写字楼等中高档室内墙体装修。
抗倍特板主要施工方法为干挂法，利用固定于墙面的铝合金方管作为龙骨，将抗倍特板用干挂固定于龙骨上，形成最终装饰完成面。
4.施工工艺流程及操作要点（1）施工工艺流程基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收（2）操作要点1）基层处理清理墙面浮砂、浮尘、异物，修补，保证墙面基本平整。
2）墙面放线根据现场提供的标高控制点，按施工图纸各区域的标高，在墙面、柱面上弹出标高控制线（500mm和1000mm线均可），在墙面上弹抗倍特板龙骨位置线间距400mm。
3）龙骨制作龙骨间距易为400mm。
抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨，板内副龙骨采用25*25铝合金方管，纵横龙骨相交处采用“L”形铝合金连接件固定。
为便于施工，预先将纵横龙骨在地面拼装，一般每一拼装单元不大于6m。
4）龙骨固定将拼装好的龙骨单元安装于墙体上，调整平整度至符合要求，用膨胀螺栓、“L”形铝合金连接件进行固定（墙面为轻体墙时采用拉铆钉），固定点间距不得大于300mm。
5）横龙骨固定横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。
横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。
抗倍特板施工工法
抗倍特板施工工法抗倍特板施工工法1.引言抗倍特板施工工法是一种常用于建造和工程领域的技术，该技术主要用于提高建造物或者结构的抗震性能。
本文档将详细介绍抗倍特板施工工法的各个方面，包括施工流程、材料选择、施工要点等。
2.施工准备2.1 工程前期准备在施工开始之前，需要进行详细的工程前期准备，包括制定施工计划、安全措施的规划、材料的采购等。
2.2 设计方案评审在施工前，需要对设计方案进行评审，确保设计符合相关标准和规范要求。
3.材料选择3.1 抗倍特板抗倍特板是一种特殊的建造材料，具有优异的耐震性能和抗拉强度。
在施工中，需要选择合适规格和质量的抗倍特板进行使用。
3.2 粘结剂粘结剂是将抗倍特板固定在建造物或者结构上的重要材料。
常用的粘结剂有水泥、胶水等。
3.3 加强材料加强材料通常包括钢筋、碳纤维布等，用于加固抗倍特板与建筑物或者结构之间的连接部位。
4.施工流程4.1 基础准备在施工开始前，需要对基础进行检查和准备工作，确保基础平整、结子。
4.2 抗倍特板安装将抗倍特板按照设计要求规定的位置和顺序进行安装，使用粘结剂将其固定在建造物或者结构上，并保证其坚固可靠。
4.3 加强材料安装在抗倍特板安装完成后，需要将加强材料安装在抗倍特板与建筑物或者结构之间的连接部位，确保连接处的强度。
4.4 粘结剂固化和抗倍特板检查等待粘结剂固化后，进行抗倍特板的检查工作，确保其完整性和质量。
4.5 后续工作施工完成后，需要进行清理工作，并进行抗倍特板的保养和维护工作。
5.施工要点5.1 施工环境要求施工现场需要尽可能保持干燥和无风的环境，避免杂物的堆放和施工区域的封闭。
5.2 施工安全措施在施工过程中，需要严格遵守相关的安全规范，做好防护工作，保证施工人员的个人安全。
5.3 施工质量控制施工过程中，需要进行质量控制，保证施工质量和施工进度的符合要求。
6.附件本文档所涉及附件如下：附件1：制定施工计划表附件2：抗倍特板规格及材料要求表附件3：施工现场安全控制措施表7.法律名词及注释本文档所涉及的法律名词及其注释如下：1）建造法：指某个国家或者地区颁布的有关建造领域的法律法规。
抗倍特板干挂施工工法
抗倍特板干挂施工工法引言抗倍特板干挂施工工法是一种常用于外墙装饰的施工工法，具有防水、耐火、耐候等优点。
本文将详细介绍抗倍特板干挂施工工法的步骤和注意事项。
一、工具与材料准备在进行抗倍特板干挂施工之前，需要准备一些必要的工具和材料，包括：1. 抗倍特板：抗倍特板是一种轻质、高强度的构造板材，通常由水泥、矿物纤维等材料构成，具有很好的抗裂性能和耐久性。
2. 铰接层材料：用于与抗倍特板粘结的铰接层材料，可以选择耐碱性的胶粘剂。
3. 基层处理剂：用于处理墙面基层的处理剂，以增加抗倍特板与墙面的粘结力。
4. 钻孔设备：用于在抗倍特板上打孔并安装膨胀杆。
5. 钢膨胀栓: 用于将抗倍特板固定在墙体上。
6. 辅助材料: 如墙角固化剂、密封胶等。
二、施工步骤1. 基层预处理：首先，需要对墙面进行清洁，并修复墙面的裂缝和缺陷。
然后，涂刷基层处理剂，以增加抗倍特板与墙面的粘结力。
2. 安装膨胀杆：使用钻孔设备在抗倍特板上钻孔，然后插入膨胀杆。
膨胀杆的数量和间距应根据抗倍特板的尺寸和重量来确定。
3. 固定抗倍特板：将抗倍特板放置在墙面上，将铰接层材料均匀地涂抹在抗倍特板的背面。
然后，将抗倍特板与墙面对齐，并使用钢膨胀栓将其固定。
4. 处理边角：在墙角处使用墙角固化剂处理，以增加墙角的强度和美观度。
5. 密封处理：使用密封胶对抗倍特板的接缝进行密封，以保证整个墙体的防水性能和美观度。
三、注意事项1. 施工人员应该具备相关的专业知识和经验，以确保施工的质量和安全。
2. 在施工过程中，应严格按照施工方案进行操作，遵循施工工艺和规范。
3. 施工之前，需要对墙面进行充分的检查和处理，确保基层的平整度和粘结性。
4. 抗倍特板的尺寸和厚度应根据实际需求进行选择，并根据相关规范进行施工。
5. 施工完成后，应及时进行验收，确保施工的质量和效果。
结论抗倍特板干挂施工工法是一种经济、环保、美观的外墙装饰工法。
通过合理的工具与材料准备，按照施工步骤和注意事项进行施工，可以确保施工的质量和安全。
抗倍特板干挂施工工法复习课程
抗倍特板干挂施工工法抗倍特板干挂施工工法1.工法特点进度管理：通过本功法缩短了墙面干挂的施工工期，为整个项目生产进度减少了是施工周期。
质量标准：工法应遵循的国家、行业和企业的技术法规、标准，并列出关键部位、关键工序的质量要求，达到质量的主要措施。
效益分析：减少了消耗的物料、人工工时、造价及费用等。
2.适用范围本工法可适用于公共空间的类设施建设隔墙、隔断、装饰墙面。
3.工艺原理抗倍特板是一种高温高压装饰板，具有防水、抗老化、耐腐蚀、易清洗待特点，特别适用于洁净度要求较高的医院、实验室及写字楼等中高档室内墙体装修。
抗倍特板主要施工方法为干挂法，利用固定于墙面的铝合金方管作为龙骨，将抗倍特板用干挂固定于龙骨上，形成最终装饰完成面。
4.施工工艺流程及操作要点（1）施工工艺流程基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收（2）操作要点1）基层处理清理墙面浮砂、浮尘、异物，修补，保证墙面基本平整。
2）墙面放线根据现场提供的标高控制点，按施工图纸各区域的标高，在墙面、柱面上弹出标高控制线（500mm和1000mm线均可），在墙面上弹抗倍特板龙骨位置线间距400mm。
3）龙骨制作龙骨间距易为400mm。
抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨，板内副龙骨采用25*25铝合金方管，纵横龙骨相交处采用“L”形铝合金连接件固定。
为便于施工，预先将纵横龙骨在地面拼装，一般每一拼装单元不大于6m。
4）龙骨固定将拼装好的龙骨单元安装于墙体上，调整平整度至符合要求，用膨胀螺栓、“L”形铝合金连接件进行固定（墙面为轻体墙时采用拉铆钉），固定点间距不得大于300mm。
5）横龙骨固定横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。
横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。
6）挂件安装在抗倍特板上弹线，确定墙面横向龙骨的位置。
抗倍特板弹线位置上每隔400mm安装“z”型铝合金挂件，“z”型铝合金挂件采用三角固定，自宫螺丝不得少于3颗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗倍特板干挂施工工
法
抗倍特板干挂施工工法
1.工法特点
进度管理：通过本功法缩短了墙面干挂的施工工期，为整个项目生产进度减少了是施工周期。
质量标准：工法应遵循的国家、行业和企业的技术法规、标准，并列出关键部位、关键工序的质量要求，达到质量的主要措施。
效益分析：减少了消耗的物料、人工工时、造价及费用等。
2.适用范围
本工法可适用于公共空间的类设施建设隔墙、隔断、装饰墙面。
3.工艺原理
抗倍特板是一种高温高压装饰板，具有防水、抗老化、耐腐蚀、易清洗待特点，特别适用于洁净度要求较高的医院、实验室及写字楼等中高档室内墙体装修。
抗倍特板主要施工方法为干挂法，利用固定于墙面的铝合金方管作为龙骨，将抗倍特板用干挂固定于龙骨上，形成最终装饰完成面。
4.施工工艺流程及操作要点
（1）施工工艺流程
基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收
（2）操作要点
1）基层处理
清理墙面浮砂、浮尘、异物，修补，保证墙面基本平整。
2）墙面放线
根据现场提供的标高控制点，按施工图纸各区域的标高，在墙面、柱面上弹出标高控制线（500mm和1000mm线均可），在墙面上弹抗倍特板龙骨位置线间距400mm。
3）龙骨制作
龙骨间距易为400mm。
抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨，板内副龙骨采用25*25铝合金方管，纵横龙骨相交处采用“L”形铝合金连接件固定。
为便于施工，预先将纵横龙骨在地面拼装，一般每一拼装单元不大于6m。
4）龙骨固定
将拼装好的龙骨单元安装于墙体上，调整平整度至符合要求，用膨胀螺栓、“L”形铝合金连接件进行固定（墙面为轻体墙时采用拉铆钉），固定点间
距不得大于300mm。
5）横龙骨固定
横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。
横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。
6）挂件安装
在抗倍特板上弹线，确定墙面横向龙骨的位置。
抗倍特板弹线位置上每隔400mm安装“z”型铝合金挂件，“z”型铝合金挂件采用三角固定，自宫螺丝不得少于3颗。
“z”型铝合金挂件横平竖直。
7）抗倍特板挂安装
抗贝特板固定时从四周边角开始然后从下往上固定面板，固定式挂件必须全部挂在铝合金横龙骨上，不得出现漏挂或挂件不严实有缝隙。
两抗倍特板之间预留3mm的接缝，防止紧密安装后楼体变形时板材挤压造成的开裂或起拱等现象。
成品背景墙控制缝隙
8）清理
清除板缝处面纹纸，清洗板面。
9）检查
1、抗倍特板表面平整度允许偏差1mm；
2、立面垂直度度允许偏差1.5mm；
3、接缝处高低允许偏差0.5mm和宽窄允许偏差1mm
4、阴阳角方正允许偏差1.5mm。
5.质量控制
（1）质量控制标准
1）质量标准：抗倍特板作为墙面饰面板的一种，其安装应符合国家标准《建筑装饰装修工程质量验收规范》GB50210-2006.
2）龙骨与墙体应连接牢固，不得遗漏连接件；双面胶、结构胶按要求进行设置。
3）洁净区施工中，板面开孔处机电末端（插座、开关等）周边应用密封胶密封。
（1）质量控制要点
1）墙面龙骨必须牢固、平整:安装龙骨时应严格按放线的水平标准线和规定位线组装周边骨架。
受力节点应装订严密、牢固、保证龙骨的整体刚度。
龙骨的尺寸应符合设计要求。
墙面龙骨严禁有硬弯，如有必须调直再进行固定。
2）面层必须平整:施工前应弹线。
长龙骨的接长应采用对接;相邻龙骨接头要错开，避免主龙骨向边倾斜。
龙骨安装完毕，应经检查合格后再安装饰面板。
连接件件必须安装牢固，严禁松动变形。
龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。
饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。
3）大于3kg的重型灯具及其他重型设备严禁安装在墙面工程的龙骨上。
