变压器容量及无功补偿容量计算表

变压器无功补偿计算公式

变压器无功补偿计算公式
变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

要知道设备的需求系数和各个设备的功率因素才能够计算的。

如果不知道的，则可以粗略估算，一般是按变压器容量的45%~75%来到进行补偿的。

如果你的感性设备多的可以采60~75%来到补偿。

无功补偿装置的容量，通常需要3个技术参数才能计算；没有加装无功补偿装之前的功率因数；用“cosφ1”表示，希望将提高到多大的功率因数；用“cos φ2”表示，专变客户的有功功率；用“P”表示计算公式。

变压器效率一般为0.8，负载时的功率因数通常约为0.7附近，功率因数从0.7提高到0.95时每KW需无功补偿容量为0.691千乏，根据变压器的容量计算无功补偿电容量：Qc＝变压器容量(KVA)×0.8×0.691
无功补偿容量要根据负荷的大小和负荷的功率因数而定，但现在的电力设计都是根据变压器的容量估算，常规设计为变压器容量的20%~40%，较多采取30%。

无功补偿柜电容器容量的计算

无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。

容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。

那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。

我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。

其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。

场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。

问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。

希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。

主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。

由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。

这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。

①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。

变压器容量、功率、电流的计算

白炽灯泡电热器等之类的电器功率因数=1，变压器容量可完全转化成功率，变压器可带的10kw负荷；
额定工况的电动机电风扇之类感性负载功率因数约在0.8左右，变压器能带的负载只有：0*0.8=8KW；
空载的电机电焊机之类功率因数小于0.5，变压器如果全是此类负荷，只能带10*0.5= 25KW；
变压器容量2500KVA一次电压35KV、二次电压0.4KV，
变压器二次额定电流：I=2500/(1.732*0.4)=3608.55A
变压器二次能带负荷P=1.732*0.38*360来，1KVA的容量可以带动0.8KW左右的电动机（与电动机的功率因数和变压器的无功补偿有关），你也可以自己计算一下，2500KVA的变压器其二次侧额定电流为2500/0.4/1.732=3608A，这样的话也能估算出可以带多大的负荷了
假设所有负载的混合功率因数=0.9，变压器能带动负荷：0*0.9=9KW;
总负载功率折算总电流时的功率因数(COSφ)取平均值0.78计算。
三相负载时：
I＝P/1.732/U/COSφ
单相负载时：
(单相功率因数相对较高，COSφ取0.85，电压为0.22KV)
I＝P/U/COSφ
例：
三相负载总功率为50KW，求电流：
I＝P/1.732/U/COSφ＝50/1.732/0.38/0.78≈97(A)

补偿的容量的计算方法如下

补偿的容量的计算方法如下：首先需要计算有功。

P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。

变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。

如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。

应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。

因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。

用电量过少最好是变压器降容，小于100KVA不考核功率因数。

参考月平均功率因数公式就会明白其中关系的。

我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。

谢谢。

最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。

各用电单位变压器台数及容量的选择

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

无功功率补偿容量计算表

计算方式计算方式一
无功功率补偿容量计算表
参数名称
视在功率补偿前功率因数补偿后功率因数需要补偿的无功功率容量
参数大小
备注
3200 0.8 0.96 1173.333333
本计算方式适用于知道变压器的视在功率、补偿前和补偿后的功补偿前功率因数补偿后功率因数需要补偿的无功功率容量
1600 0.8 0.96 733.3333333
本计算方式适用于知道变压器的有功功率、补偿前和补偿后的功率因数，计算需要补偿的无功功率
说明：此表为简单计算无功补偿容量的表格，需要输入视在功率/有功功率、补偿前功率因数和补偿后功率因数，表格会自动生成需要补偿的无功功率。

无功补偿和变压器的容量选择

无功补偿和变压器的容量选择摘要合理的无功就地补偿和选择变压器容量可以降低损耗，提高系统运行的经济性，是电力需求侧管理的重要内容。

本文将二者有效结合，推导了最经济运行的公式，通过简单迭代来确定无功就地补偿容量和变压器容量的选择。

算例证明了其效果。

关键词无功补偿变压器容量最佳负载率无功补偿和变压器的容量选择Planning of Reactive Compensation and Transformer CapacityAbstract: Rational planning of local reactive compensation and transformer capacity is very important for demand side management to reduce power losses and improve the economical power system operation. The best economical formulas are deduced through connection of the both. The capacity determination of local reactive compensation and the rational transformer capacity can be got through simple iteration. Examples are presented to show the effectiveness.Keywords: reactive compensation transformer capacity optimal load coefficient1 前言电力市场的开放使电力需求侧管理越来越受到关注。

电力需求侧管理指的是电力公司采取有效的激励和诱导措施以及适宜的运作方式，与用户共同协力提高终端用电效率，改变用电方式，为减少电量消耗和电力需求所进行的管理活动。

补偿的容量的计算方法如下

补偿的容量的计算方法如下：首先需要计算有功。

P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。

变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。

如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。

应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。

因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。

用电量过少最好是变压器降容，小于100KVA不考核功率因数。

参考月平均功率因数公式就会明白其中关系的。

我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。

谢谢。

最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。

电容补偿柜的电容容量如何计算

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。

式中0.314＝2πf/1000。

例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。

额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。

额定电流:14.4A代入上面的公式，计算，结果相符合。

补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹配合理。

另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

变压器容量及无功补偿量的选择

变压器容量及无功补偿量的选择在供配电设计工作中，变压器容量及无功补偿量的选择是整个电气设计工作中的重要环节之一，也是作为一名电气设计人员应该掌握的基本知识。

为了让初学者能尽快掌握选择方法，本文将对变压器容量及无功补偿量的基本计算和选择进行介绍。

标签：变压器；容量；无功补偿量；选择1、前言作为一名配电网的电气设计人员，由于经常有建院电气专业人员提供的资料，常会忽略变压器容量选择的计算，但在做改造的工程设计时，当用户增加用电负荷时，则需核验变压器容量是否满足使用要求，确定是否需要进行变压器增容。

本文对计算过程进行规纳整理，旨在提供一些方便实用的计算方法。

2、介绍几种常用的负荷计算方法常用的负荷计算方法有需要系数法、利用系数法、单位面积功率法、综合单位指标法、单位产品耗电量法等。

上面几种计算方法的特点及适用场合：需要系数法计算过程比较简便，应用广泛，适用于设备功率已知的情况；利用系数法的计算结果比较接近实际，但计算过程稍繁，适用于设备功率或平均功率已知的情况，比如工业企业电力负荷计算；单位面积功率法、综合单位指标法、单位产品耗电量法计算简便，精度低，受多种因素影响，变化范围大，适用于设备功率不明的情况，或者设计前期、可研和方案设计阶段。

3、介绍用需要系数法进行变压器容量及无功补偿量选择的基本计算过程本方法应用范围：一般用于民用建筑设计，各用电设备功率已知的项目。

（1）变压器容量选择计算下面①、②为变压器补偿前低压侧总计的计算公式：①Pc= KΣp·Σ（Kd·Pe ）{计算有功功率=有功功率同时系数·Σ（需要系数·每回路用电设备组的设备有功功率）}②Qc= KΣq·Σ（Pc·tgΦ）{计算无功功率=无功功率同时系数·Σ（计算有功功率*计算负荷功率因数角的正切值）}③Sc = {计算视在功率=}【注：Pc：计算有功功率（kW）；Qc：计算无功功率（Kvar）；Pe：每回路用电设备组的设备有功功率（kW）；Kd：需要系数（查表取值）；tgΦ：计算负荷功率因数角的正切值（查表取值）；KΣp、KΣq：有功功率、无功功率同时系数，通常KΣp取0.8～0.9、KΣq 取0.93～0.97，简化计算时KΣp和KΣq可都取KΣp ；Un：系统标称电压（线电压或额定电压）（kV）；Sc：计算视在功率（kV A）】根据上述计算所得的“计算视在功率”初步选择变压器容量。

220kV变电站不同电压等级无功补偿配置分析

220kV变电站不同电压等级无功补偿配置分析摘要：在对目前内蒙古省220kV变电站无功补偿配置调研的基础上，提出选用220/66/10kV三绕组变压器，利用新增的10kV电压等级装设无功补偿装置。

以蒙东某220kV变电站为例，对比66kV侧装设无功补偿方案的电压波动、功率因数、占地面积和造价投资等指标，从而确定该变电站无功补偿的最优方案。

关键词：无功补偿；不同电压等级；优化设计1引言无功电源不足，使得电力系统运行电压水平低，会造成如电力系统损耗增加、设备损坏、电力系统稳定度降低等问题。

因此在受电端安装无功补偿装置，可提高功率因数，降低线路损耗。

实际补偿过程中，无功补偿容量的配置应使电网的无功功率实现分层分区平衡，各电压等级之间要尽量减少无功功率的交换。

目前内蒙古220kV变电站通常为220kV/66kV，无功补偿装置大部分集中在66kV侧。

高压无功补偿装置存在占地面积较大、造价较高等问题，考虑新增10kV电压等级来加装无功补偿装置以满足电网对无功功率的需求。

通过对蒙东某220kV变电站进行无功补偿容量的计算，提出两种补偿方案，并对两种补偿方案的电压质量、占地面积和造价投资等指标进行比较，确定该变电站无功补偿的最优方案。

2变电站无功补偿2.1无功补偿标准根据《国家电网公司电力系统电压质量和无功电力管理规定》（国家电网生[2009]133号）第二十一条要求：“新建变电站和主变压器增容改造时，应合理确定无功补偿装置容量，以保证35～220kV变电站在主变最大负荷时，其高压侧功率因数应不低于0.95；在低谷负荷时功率因数应不高于0.95，且不低于0.92。

”。

根据《国家电网公司电力系统无功补偿配置技术原则》（Q/GDW 212—2008）的要求：“各电压等级变电站无功补偿装置的分组容量选择，应根据计算确定，最大单组无功补偿装置投切引起所在母线电压变化不宜超过电压额定值的2.5%”。

“220kV变电站的容性无功补偿以补偿主变压器无功损耗为主，适当补偿部分线路及兼顾负荷侧的无功损耗”。

无功补偿及变压器的选择

无功补偿及变压器的选择补充：一间寝室的功率为2400W，每一层楼有二十四间寝室，三区共有十四栋宿舍，其中有三栋是六层，其余为七层，总共95层。

所以三区总共有2280间寝室，总功率为5472000W，再加上补充的54200W,三区总功率为5526200W.照明类总容量P=56.24kW 需要系数为0.5 tanα=0 cosα=1 求的：有功计算负荷：P30=0.5×56.24KW=28.12KW无功计算负荷：Q30=P30tanα=0kvar视在计算负荷：S30= P30/cosα=28.12KV•A计算电流：I30=73.8A非照明类总容量P=5469KW 需要系数为0.3 cosα=0.8tanα=0.75 求的：有功计算负荷：P30=0.3×5469KW=1640.7kW无功计算负荷：Q30=P30tanα=1640.7×0.75=1230.5kvar视在计算负荷：S30=P30/cosα=2050.8KV•A计算电流：I30=5381.9A三区宿舍总的负荷为：需要系数K d=0.4 cosα=0.8 tanα=0.75 有功计算负荷：P总=1668.8x0.4=667.5KW无功计算负荷：Q总=P总x tanα=667.5×0.75kvar=500.6kvar视在计算负荷：S总=sqrt(P2+Q2)=834.3KV•A计算电流：I总=S总/3U N=1267.5A任务分配具体计算步骤：变电所低压侧的功率因数为cosα=P/S30=0.830进行无功补偿时，要使变压器高压侧功率因数达到0.9以上，低压侧补偿后的功率因数应略高于0.9，这里取cos∅=0.95求得低压侧需装设的并联电容器容量为Qc=667.5×(tanarccos0.8-tanarccos0.95)kvar=281.2kvar查附录表7，选择自愈式抵押并联电容BSMJ0.4-25-3，台数n=281.2/25=11.24 取n=12，则实际补偿容量为Qc=12×25kvar=300kvar无功补偿后的视在功率为S’30=sqrt(P2+(Q30-Qc)2)=696.9 KV•A变压器的的功率损耗：∆Q T≈0.06S’30=0.06×2056.53=41.8kvar变电所高压侧的计算负荷:Q’30= (500.6−300)kvar+41.8kvar=242.4kvar无功补偿后的计算电流为：I30=1058.8A变压器的选择由前一次的任务可知三区总计算负荷为：S=834.3 KV•AS t=(0.6~0.7)x834.3kv.A=(500.8~584.1)kv.A因此三区学生宿舍楼初步确定选择变压器的型号为SC-630/10，容量为630kv.A。

补偿容量计算

无功补偿容量计算1. 确定串联电抗器电抗率及电容器额定电压由于自动补偿装置投切较为频繁，为将电容器合闸涌流降低到更低的水平以保证电容器使用寿命，故电抗器的电抗率选择为6％；由于母线电压为6.3kV ，,考虑电抗器对电容器端子电压的抬升作用，电容器额定电压选择为6.9kV 。

2. 电动机补偿容量计算采用“目标功率因数法”计算电动机补偿容量，根据国家标准GB12497-1995《三相异步电动机经济运行》，在该标准中“6.4.1电动机无功功率补偿的计算”给出公式，如下：Q C )(11ϕϕtg tg P -= （1）该公式可转换为：Q C ])(cos )(cos [1111---⋅=ϕϕtg tg P 式中：Q C ——就地补偿的无功功率，kvar ； P 1——电动机的输入功率，kW ； cos ϕ——电动机补偿前的功率因数； cos ϕ1——电动机补偿后目标功率因数；ηβ⨯=N P P 1 （2）式中：N P ——电动机额定输出功率，kW β——电动机负载率 η——电动机效率 3. 变压器无功损耗计算△Q=Q 0+Q K ×βt 2 （3）式中：△Q ——变压器无功损耗Q 0——变压器空载无功损耗，Q 0=（I 0%Se ）/100 Q K ——变压器短路无功损耗，Q K =（U K %Se ）/100 βt ——变压器负载系数，βt =（∑P 1）/ cos ϕ×Se 4. 额定容量选择根据补偿容量计算结果采用就近原则选取电容器标准容量规格。

5. 验算补偿装置实际输出容量根据电容器额定容量、电容器额定电压及电抗率验算母线电压为6.3kV 时装置实际输出容量，并根据公式（1）反算补偿后功率因数。

Qc=Q N（U L/U N）2/（1-K）（4）式中：Qc——装置输出容量Q N——电容器额定容量U L——母线电压U N——电容器额定电压K——电抗率6.计算结果第一台机组考虑1144.37kW、1603.07kW、1750.67kW三种工况；第二台、第三台机组考虑1603.07kW、1750.67kW两种工况；第四台机组考虑1750.67kW工况；当一台机组运行在1144.37kW时，低压负荷204kW，功率因数0.95；在其他工况下低压负荷1039kW，功率因数0.95.低压变压器6.3/0.4kV，1250kVA，阻抗电压6%，空载电流0.6%。

变压器容量计算表

功率因素改善到0.9后的无功补偿容量
变压器裕度系数取1.1后的配用变压器功率
说明：选择1台10/0.4KV 315KVA电力变压器满足施工要求。无功补偿配置容量 160 Kvar。备注：无功功率补偿器每组40kvar
西出口洞内施工用电变压器容量计算表（ cosφ=0.9）
需要系数（Kx)
功率因数 cosφ
tgφ
单台设备使用有功
功率（KW)
单台设备使用无功功率（Kvar)
单台设备视在功率
（KVA)
0.5
0.85
0.62
11
13.6
17.5
0.75
0.85
0.62
15
12.4
19.5
0.75
0.85
0.62
16.875
13.9
21.9
0.75
0.85
0.62
67.5
55.8
87.6
0.45
0.8
容量 160 Kvar。
设备组使用有功功
率（KW)
设备组使用无功功
率（Kvar)
设备组视在功率 (KVA)
22.0
27.3
35.0
15.0
12.4
19.5
16.9
13.9
21.9
67.5
55.8
87.6
5.4
9.0
10.5
21.6 128.5 130.3
6.8
9.3
11.5
56.3
46.5
卡西出口洞内施工用电变压器容
序号
用电设备
单位
数量
额定功率（KW)
1
喷浆机

低压变压器电容补偿如何计算

低压电容补偿如何计算㈠可以通过以下公式计算所需补偿容量：公式一：Qc=p （12φ－cos 1/ cos φ- φ－cos 12/cos φ）=p(tgφ1－tgφ)(kvar)公式二：Qc=P （－1 φcos /112 - －1 φcos /12）=P （tg φ1-tg φ）（推荐用公式二，计算量小）式中cosφ1: 补偿前的功率因数cosφ：你想达到的功率因数Qc: 所需补偿容量（kvar ）p: 线路总功率（KW ）补偿前的功率因数可以用功率因数表测量，或通过用电量进行计算：功率因数＝有功电度／根号有功电度平方＋无功电度平方因为有时候，负荷的大小和功率因数确实不好准确计算，所以一般的设计部门就根据变压器的额定容量补30%--40%㈡按变压器容量进行估算，15%~30%Sn单台电动机20%左右。

应该看你的负荷性质和电源（变压器）性质来确定。

公用变压器一般采用8%~15%（实践证明这个补偿要求偏低），感性负荷大的设备进行就地随机随器补偿；至于专用变压器，要根据用户负荷性质、大小进行计算了。

1 一般估算取30%变压器容量好些,多了可少投入几组了,实用!30%配，自动投入补偿。

我一直就认为30％对于工业用户来说远远不够的。

补偿量和变压器容量又什么关系呀？？赞成8楼意见，30%只是经验数值，对不同用户具体怎么算呢？补偿前后的功率因数正切值的差值再乘以计算功率就是我门要的补偿量了能不能说的通俗点撒？？用"补偿前后的功率因数差值X 有功功率"得出的数值作为无功补偿的容量值,只是一个理论参考,在实际应用中还是要考虑实际电流的性质,如感性电流就要补偿多些.一般在变压器容量的20%~40%之间,再参考以上的理论值.赞成8楼意见，30%只是经验数值，对不同用户具体怎么算呢？懂什么叫经验值吗.那是大家做了不知道多少个项目才总结出来的.投切原理是考查电压和电流间的相位差，相位差越大，无功损耗越大，就需要多进行补偿；无功补偿仪就是考核前述参数，控制补偿量p(tgφ1-tgφ2)不知道你能不能理解我做设计一般都给变压器的容量的40％，要是特别的负荷还适当多加一点大家好我是一个电力爱好者我想向大家请教一个问题,就是关于无功补偿器的配置现在我有一个315的变压器,而我的有功使用是230KW我该配置好大的无功补偿器因为无功,有功,和视在成直角三角关系.有功和视在的夹角的余弦值就是功率因素.角的对边就是无功向量.当你无功补偿时有功是不边的.所以无功就是有功乘功率因素角的真切值.所以Q补=P有tgφ1-P有tgφ2变压器的负荷及无功消耗也可以计算，太费时间了，我这里以20%估算，故单台1250KV A变压器需要补偿电容量为1250*20%=250Kvar，2台1250KVA变压器需要补偿电容量500Kvar。

补偿的容量的计算方法如下

补偿的容量的计算方法如下：首先需要计算有功。

P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。

变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。

如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。

应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。

因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。

用电量过少最好是变压器降容，小于100KVA不考核功率因数。

参考月平均功率因数公式就会明白其中关系的。

我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。

谢谢。

最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。

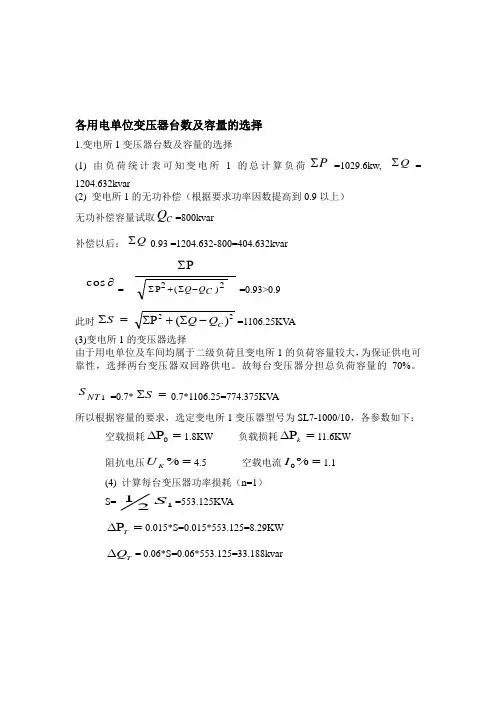

各用电单位变压器台数及容量的选择

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上）无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

电容补偿柜的电容容量如何计算

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网貌似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/（0.314×U×U）上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。

式中0.314＝2πf/1000。

例如：一补偿电容铭牌如下:型号:BZMJ0.4103（3三相补偿电容器）。

额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF（指总电容器量，即相当于3个电容器的容量）。

额定电流:14.4A代入上面的公式，计算，结果相符合。

补偿电容器：重要用于低压电网提高功率因数，削减线路损耗，改善电能质量。

200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%.假如知道未补偿前的功率因数,那么依据公式即可以算出实在的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹搭配理。

另外补偿器的读数在多少时最合适时没有罚款有嘉奖。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

精准计算无功补偿容量比较多而杂，且负荷多常常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

光伏电站无功补偿容量计算书

丰县光伏无功补偿容量计算书一、容性无功容量1、变压器无功损耗（1）双绕组变压器型号S11-1000；台数n1=2阻抗电压U d=6.5%；空载电流I0=0.65%；负载损耗P k=10.3kW=10300W.以下计算采用国际单位（S e=1000kV A=106V A）：a.根据P k=S e2 e2R得R=12.6175Ω.b.根据U d%=√3I e ZU e×100注意到S e=√3U e I e得Z=79.625Ω.由于Z2=R2+X2，可得X=78.619Ω（因此，对于大容量的变压器有X>>R，故Z≈X）则Q C-T1=2×[3I e2X+(I0%/100)S e]=141365Var=141.365kVar.（2）双分裂变压器型号S11-1000；台数n2=8根据箱变厂家的技术参数，其负载损耗为穿越电抗为U d=6.5%，半穿越电抗为U0.5d=12%，分裂系数为K f=3.5。

空载电流I0=0.65%；S≈S N=1000kV A.根据U d%=√3I e X1−2U e×100注意到S e=√3U e I e得X1-2=79.625Ω.则分裂变压器等值模型中，X1=X1-2(1-0.25K f)=9.95Ω；X2’= X2’’=0.5K f X1-2=139.344Ω则Q C-T2=8×[3I e2X1+2×3(0.5I e)2X2’ +(I0%/100)S e]=571998Var=571.998kVar.2、站内集电线路无功损耗集电线路连接系统图（左为#I集电线路，右为#II集电线路）电缆规格：#I集电线路除最后一根为ZRC-YJV22-3×70外均为ZRC-YJV22-3×50. #II集电线路全部为ZRC-YJV22-3×50.注：ZRC-YJV22-3×50有x50=0.152Ω/km；ZRC-YJV22-3×70有x70=0.141Ω/km；则集电线路无功损耗为Q CL=∑3I n2x n10n=1L n从而得Q CL=2645Var=2.645kVar.3、送出线路无功损耗电缆规格：ZRC-YJV22-3×240；x240=2πfL240=0.119 Ω/km；L OL=1km. 则Q OL=3(I n)2x240L OL/2=3[S n/√3U n]2 x240L OL/2=4857Var=4.857kV ar.从而，电站满发时合计的感性无功功率为Q L= Q C-T1+ Q C-T2+Q CL+Q OL=141.365+571.998+2.645+4.857=720.865kVar≈0.721MVar.二、感性无功容量1、站内集电线路的充电功率电缆规格：#I集电线路除最后一根为ZRC-YJV22-3×70外均为ZRC-YJV22-3×50. #II集电线路全部为ZRC-YJV22-3×50.注：ZRC-YJV22-3×50有c50=0.114μF/km；L50=1.25km.ZRC-YJV22-3×70有c70=0.125μF /km；L70=0.3875km.则Q DCL-50=ωC50U e2=2πfc50 L50U e2=54841V ar=54.841kVar;Q DCL-70=ωC70U e2=2πfc70 L70U e2=18641Var=18.641kVar.2、送出线路的充电功率电缆规格：ZRC-YJV22-3×240；有c240=0.176μF/km；L240=1km.则Q DOL-240=ωC240U e2/2=2πfc240 L240U e2/2=33866Var=33.866kVar.从而电站空载时有Q D= Q DCL-50+ Q DCL-70+ Q DOL-240=107.348kVar=0.1073MVar.综上，本工程所需的无功补偿容量分别为容性无功容量：Q1= Q L-Q D=0.721-0.1073=0.6137MVar.感性无功容量：Q2= Q D=0.1073 MVar.。
