工程各种止水帷幕详解
第三节止水帷幕结构
节止水帷幕结构
2
（一）止水帷幕的概念
止水帷幕：用于阻止或减少基坑侧壁及基 坑底地下水流入基坑而采取的连续止水体。比 如：连续搅拌桩（水泥土搅拌桩等），单管、
三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止 水系列的总称。在基坑围护体系中常采用水泥
土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有 困难时，基本都需要设置止水帷幕，以防止地
筑物的位置。 • (7) 基线、水准基点，轴线桩位和设计孔位置等，
应复核测量并妥善保护。 • (8) 机械组装和试运转应符合安全操作规程规定。 • (9) 施工前应设置安全标志和安全保护措施。
• 4.施工工艺 • 高压喷射注浆施工工艺流程：
• (1) 高压喷射注浆施工工序应先分排孔进 行，每排孔应分序施工。当单孔喷射对邻 孔无影响时，可依次进行施工。单管法非 套接独立的旋喷桩不分序，依次进行施工 。
•
采用深层搅拌法形成竖向水泥土止水帷幕
成基坑支结构。
1.适用范围及特点
水泥土搅拌桩适用于处理松散砂砾、 粗砂、淤泥或地下水不大于80的土层边坡 。
水泥土搅拌桩具有施工时无震动、噪 音小、无污染、造价低、施工操作安全等 优点。
•
深层搅拌法水泥土止水帷幕视土层条件可
采用一排、两排、或数排水泥搅拌桩相互叠合
形成。相邻水泥搅拌桩可搭接100左右。
• 有的基坑工程需要设置水平向止水帷幕。 水平向止水帷幕常采用高压喷射注浆法或深层 搅拌法形成。
• 若基坑内已有工程桩，因深层搅拌无法与 工程桩密贴，故不能采用深层搅拌法。根据坑 底浮力、或承压水的顶托力、整体稳定、抗坑 底隆起分析确定封底水泥土厚度。
（二）高压旋喷桩止水帷幕
止水帷幕方案
止水帷幕方案引言止水帷幕是一种常见的水利工程防护设施，广泛应用于河道、水库、港口等水体周边地区。
它能有效地减缓水流冲击，保护岸线免受侵蚀。
本文将介绍止水帷幕的概念和原理，并重点讨论了止水帷幕的设计、材料以及施工方法。
概述止水帷幕是一种类似于幕墙的结构，由一系列的垂直悬挂的管柱和防护板组成。
它通过固定在岸边或水底，形成一道屏障，用于阻止水流对陆地的冲击力。
止水帷幕能够减少水流的速度和冲击力，从而起到保护岸线的作用。
设计要点1. 确定帷幕形式根据具体的水利工程情况，需要确定止水帷幕的形式。
常见的帷幕形式有直悬式、弧形、斜放式等。
选择合适的形式可以更好地适应水流的冲击力，提高帷幕的防护效果。
2. 选择合适的材料选择适合的材料是确保止水帷幕能够承受水流冲击力的关键。
常见的材料有钢板、混凝土、玻璃钢等。
钢板具有良好的抗冲击性能，但容易生锈；混凝土坚固耐用，但施工周期长；玻璃钢具有良好的耐腐蚀性能，但造价较高。
在选择材料时需要综合考虑工程情况、经济性等因素。
3. 安装固定方式止水帷幕需要固定在岸边或水底，以确保其稳定性。
常用的固定方式有塔吊固定、井下固定、螺栓固定等。
选择合适的固定方式可以提高止水帷幕的使用寿命，并减少维护成本。
施工方法以下是常见的止水帷幕施工方法：1.安装支撑结构：根据设计要求，在岸边或水底安装支撑结构，如井架、钢柱等。
2.安装预制管柱：将预制的管柱根据设计要求进行安装，通常固定在支撑结构上。
3.安装防护板：将防护板安装在管柱上，可以使用螺栓进行固定，以增强稳定性。
4.进行测试：完成安装后，进行帷幕的防护效果测试，确保帷幕能够满足设计要求。
5.维护和检修：定期对止水帷幕进行维护和检修，防止出现破损或腐蚀等问题。
使用范例止水帷幕广泛应用于各种水利工程，下面是几个使用范例：1.河道防护：在河道两岸安装止水帷幕，可以减缓水流冲击，保护岸线和桥梁免受侵蚀。
2.水库防护：在水库出水口的上下游建设止水帷幕，减少水流速度，避免对下游环境造成冲击。
止水帷幕施工方案
止水帷幕施工方案一、引言在水利工程和建筑施工中，为了防止水体渗漏和泄露，常常需要采用止水措施。
止水帷幕是一种有效的止水方法，通过在水体周围建立一个防水屏障，以阻止水流的渗透和泄露。
本文将详细介绍止水帷幕的施工方案，并介绍其应用场景和施工要点。
二、止水帷幕的定义和原理止水帷幕是指通过在土壤、混凝土或岩石中注入防水材料，形成一道连续的防水屏障，以阻止水体的渗透和泄露的措施。
常用的防水材料包括聚氨酯、环氧树脂等。
止水帷幕的施工原理是利用防水材料的黏度和粘附性，在固体基体中形成一道完整且密实的防水屏障。
三、止水帷幕的施工步骤1. 施工前准备a) 对施工区域进行勘测和测量，确定帷幕的长度和厚度。
b) 清理施工区域，确保基底表面干净、平整。
c) 准备防水材料，并按照施工要求进行调配。
2. 注浆孔的布置a) 根据设计要求，确定注浆孔的位置和间距。
b) 使用钻机或冲击器在施工区域按照设计要求进行孔洞的布置。
3. 注浆材料的注入a) 将准备好的防水材料注入注浆设备中。
b) 在注浆孔处，通过注浆设备将防水材料注入地下。
4. 帷幕的形成a) 防水材料在地下形成连续的防水帷幕。
b) 根据需要，可以重复注浆，以增加帷幕的厚度和稳定性。
5. 施工后处理a) 清理施工现场，清除多余的防水材料。
b) 对施工区域进行清洗和修复，确保外观整洁。
四、止水帷幕的应用场景止水帷幕广泛应用于以下工程领域：1. 地下工程：如地下室、隧道等。
2. 基础工程：如桩基、槽基等。
3. 水利工程：如水库、堤坝等。
4. 工业设施：如化工厂、发电厂等。
五、止水帷幕施工的注意事项1. 在施工前，需要对水文地质情况进行充分的调查和分析，以确定防水材料的选择和施工方法。
2. 施工人员需具备相关的技能和经验，严格按照施工方案进行操作，避免施工失误。
3. 注浆设备需要保持良好的工作状态，确保注浆材料的均匀注入和流动性。
4. 施工过程中需要注意施工区域的通风和安全，采取相应的防护措施，避免意外事故的发生。
浅谈止水帷幕概念及作用
浅谈止水帷幕概念及作用用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；象地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
止水帷幕的埋深要如何选择呢如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
止水帷幕及适用条件？1、在基坑围护体系中常采用水泥土止水帷幕截水。
2、深层搅拌法水泥土止水帷幕视土层条件可采用一排、两排、或数排水泥搅拌桩相互叠合形成。
相邻水泥搅拌桩可搭接100mm左右。
深层搅拌法水泥土止水帷幕适用于粘土、淤泥质土和粉土地基。
3、高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。
高压喷射注浆法水泥土止水帷幕适用于粘土、淤泥质土、粉土、砂土及碎石土等地基。
4、采用深层搅拌法形成竖向水泥土止水帷幕比采用高压喷射注浆法费用低，故能采用深层搅拌形成水泥土止水帷幕的应优先考虑。
高压喷射注浆法的优点是适用范围广。
有时也采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
5、有的基坑工程需要设置水平向止水帷幕。

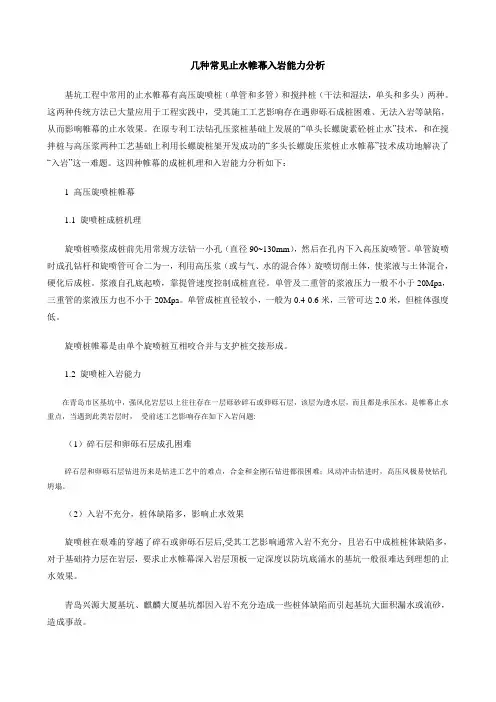

几种常见止水帷幕入岩能力分析
几种常见止水帷幕入岩能力分析基坑工程中常用的止水帷幕有高压旋喷桩（单管和多管）和搅拌桩（干法和湿法，单头和多头）两种。
这两种传统方法已大量应用于工程实践中，受其施工工艺影响存在遇卵砾石成桩困难、无法入岩等缺陷，从而影响帷幕的止水效果。
在原专利工法钻孔压浆桩基础上发展的“单头长螺旋素砼桩止水”技术，和在搅拌桩与高压浆两种工艺基础上利用长螺旋桩架开发成功的“多头长螺旋压浆桩止水帷幕”技术成功地解决了“入岩”这一难题。
这四种帷幕的成桩机理和入岩能力分析如下：1 高压旋喷桩帷幕1.1 旋喷桩成桩机理旋喷桩喷浆成桩前先用常规方法钻一小孔（直径90~130mm），然后在孔内下入高压旋喷管。
单管旋喷时成孔钻杆和旋喷管可合二为一，利用高压浆（或与气、水的混合体）旋喷切削土体，使浆液与土体混合，硬化后成桩。
浆液自孔底起喷，靠提管速度控制成桩直径。
单管及二重管的浆液压力一般不小于20Mpa，三重管的浆液压力也不小于20Mpa。
单管成桩直径较小，一般为0.4-0.6米，三管可达2.0米，但桩体强度低。
旋喷桩帷幕是由单个旋喷桩互相咬合并与支护桩交接形成。
1.2 旋喷桩入岩能力在青岛市区基坑中，强风化岩层以上往往存在一层砾砂碎石或卵砾石层，该层为透水层，而且都是承压水，是帷幕止水重点，当遇到此类岩层时，受前述工艺影响存在如下入岩问题:（1）碎石层和卵砾石层成孔困难碎石层和卵砾石层钻进历来是钻进工艺中的难点，合金和金刚石钻进都很困难；风动冲击钻进时，高压风极易使钻孔坍塌。
（2）入岩不充分，桩体缺陷多，影响止水效果旋喷桩在艰难的穿越了碎石或卵砾石层后,受其工艺影响通常入岩不充分，且岩石中成桩桩体缺陷多，对于基础持力层在岩层，要求止水帷幕深入岩层顶板一定深度以防坑底涌水的基坑一般很难达到理想的止水效果。
青岛兴源大厦基坑、麒麟大厦基坑都因入岩不充分造成一些桩体缺陷而引起基坑大面积漏水或流砂，造成事故。
2 深层搅拌桩帷幕2.1 搅拌桩成桩机理搅拌桩是通过有喷浆（粉）的钻头钻至预定土层，随钻头倒转提钻（孔口不出土）把浆液或干水泥与土体搅拌、固结成桩。
深基坑工程如何做好止水处理止水帷幕了解下
深基坑工程如何做好止水处理止水帷幕了解下
止水帷幕：主要用于阻止或减少基坑侧壁及基坑底地下水流入基
坑而采取的连续止水体。
比如：连续搅拌桩(水泥土搅拌桩等)，单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑
围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位
以下，降水有困难时，基本都需要设置止水闭幕，以杜绝地下水的渗漏。
有些不在乎很深大的基坑，它的基坑围护分3个部分。
一部分是挡下土桩部分，其作用主要包括的起到挡土墙的作用，
形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有相当程
度的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是以使挡土墙后积极作用的土体
固结，阻断基坑内外的水层交流，形式可能是水加水沙土搅拌桩或者
压密注浆。
三部分是支撑。
而地下连续墙是围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止
水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕;像地下连续墙、钻
孔咬合桩等形式的地下围护结构形式，因为自防水效果极佳，有的都
不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土
地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用
高压喷射注浆法或深层搅拌法形成。
若基坑内总计有工程桩，因深层
搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
工程各种止水帷幕详解
止水帷幕目前施作止水帷幕常采用的施工方法有：高压旋喷注浆法、地下连续墙法、动结法和静压注浆法。
高压旋喷注浆法是针对砂层和粉质粘性土层的一种有效方法，但该方法在中强风化岩层、断层破碎带的富水和动水条件下存在施工效果差、造价高，泥浆对场地污染严重，影响文明施工等缺点；地下连续墙法是针对淤泥质地层止水施工的最佳方法，但该方法对砂层、粉质粘性土层、中强风化层、断层破碎带的富水和动水条件下施工效果和工期均难以保证，且施工造价高；动结法在国内外工程中已大量应用，但用于深基坑工程存在造价高、工期长，需投入大型设备，且成功实例少等缺点；静压注浆法具有造价低，工艺易操作，机械设备投入少，工期短等优点，但是由于注浆工艺相对复杂，技术要求高等缺点的存在，使其应用范围受到限制。
中铁七局集团公司在深圳地铁五号线大浪站基坑工程和杭州地铁一期工程秋涛站基坑工程中通过采用普通水泥－水玻璃双液浆（简称C－S双液浆）作为注浆材料；地质钻机垂直钻孔；袖间管后退式分段注浆技术，成功地解决了两深基坑工程的桩外和基底止水问题深基坑注浆止水帷幕桩止水帷幕连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
组成结构有些不是很深大的基坑，它的基坑围护分3个部分。
第一部分是挡土桩部分，其主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
第二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
第三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
深层搅拌桩（水泥搅拌桩）深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
几种常见止水帷幕形式详细讲解
几种常见止水帷幕形式详细讲解止水帷幕：用于阻止或基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑水土流失底面基本处于地下水位以下，降水有困难时，基本都可能需要设置止水帷幕，以防止水体的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有混凝土混凝土灌注桩或其它形式的桩，桩与桩彼此之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用地基是使挡土墙后的土体固结，阻断基坑内外的海床交流，形式研磨可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常加水采用高压喷射注浆法或深层搅拌法形成。
若基坑内用已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌仲裁法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使浆液凝固的土质不宜采用。
高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法呈现出；与排桩共同逐步形成止水帷幕。
1.适用范围(1)高压喷射注浆法明订第二十一条于处理淤泥、淤泥质土、流塑、软塑或可塑黏性甑、粉土、砂土、黄土、素填土和碎石土等地基。
基坑止水帷幕方案
基坑止水帷幕方案引言基坑施工中，止水是一个非常重要的环节。
基坑止水帷幕是一种常用且有效的止水方法，通过安装防水帷幕来阻止地下水进入基坑。
本文将介绍基坑止水帷幕方案的原理、施工步骤以及注意事项。
原理基坑止水帷幕是通过在基坑周围或底部安装防水材料来实现止水效果。
主要原理如下： - 隔离作用：止水帷幕形成了一个隔离层，有效阻止地下水流入基坑。
-堵漏作用：止水帷幕能够填塞地下水流经的缝隙和裂缝，阻止水的渗透。
施工步骤1. 基坑准备工作在施工之前，需要先对基坑进行准备工作： - 清理基坑：清除基坑底部和周围的杂物和泥土，确保施工面干净。
- 处理基坑表面：基坑表面需要平整、结构牢固，确保防水帷幕的牢固安装。
2. 防水帷幕材料选择根据基坑的具体情况和施工要求，选择合适的防水帷幕材料。
常用的防水帷幕材料包括： - 高分子聚合物材料：具有良好的防水效果和耐久性。
- 沥青混凝土：能够形成致密的防水层。
- 水泥砂浆：适用于较小的基坑，但需要注意施工工艺。
3. 防水帷幕施工根据具体的基坑形状和大小，选择合适的施工方法： - 水平帷幕施工：适用于较大的基坑，施工步骤如下： 1. 在基坑周围挖掘一条宽度为一米左右的沟槽。
2.沟槽底部做好基础处理，并进行清理和涂刷防水材料。
3. 在沟槽内安装防水帷幕，将其延伸到基坑周围的墙面上，并与墙面连接紧密。
4. 使用机械设备或工人手工将防水帷幕压实。
5. 对帷幕表面进行涂刷或涂覆防水材料，增加其防水效果和耐久性。
- 垂直帷幕施工：适用于较小的基坑，施工步骤如下： 1. 在基坑周围挖掘一定深度的孔洞。
2. 孔洞底部做好基础处理，并进行清理和涂刷防水材料。
3. 将防水帷幕材料垂直地安装在孔洞中，并与基坑墙面密封连接。
4. 使用机械设备或工人手工将防水帷幕压实。
4. 施工质量控制在施工过程中，需要注意以下几个方面的质量控制： - 严格按照施工方案进行操作，保证施工质量。
几种常见止水帷幕入岩能力分析
几种常见止水帷幕入岩能力分析几种常见止水帷幕入岩能力分析基坑工程中常用的止水帷幕有高压旋喷桩（单管和多管）和搅拌桩（干法和湿法，单头和多头）两种。
这两种传统方法已大量应用于工程实践中，受其施工工艺影响存在遇卵砾石成桩困难、无法入岩等缺陷，从而影响帷幕的止水效果。
在原专利工法钻孔压浆桩基础上发展的“单头长螺旋素砼桩止水”技术，和在搅拌桩与高压浆两种工艺基础上利用长螺旋桩架开发成功的“多头长螺旋压浆桩止水帷幕”技术成功地解决了“入岩”这一难题。
这四种帷幕的成桩机理和入岩能力分析如下：1 高压旋喷桩帷幕1.1 旋喷桩成桩机理旋喷桩喷浆成桩前先用常规方法钻一小孔（直径90~130mm），然后在孔内下入高压旋喷管。
单管旋喷时成孔钻杆和旋喷管可合二为一，利用高压浆（或与气、水的混合体）旋喷切削土体，使浆液与土体混合，硬化后成桩。
浆液自孔底起喷，靠提管速度控制成桩直径。
单管及二重管的浆液压力一般不小于20Mpa，三重管的浆液压力也不小于20Mpa。
单管成桩直径较小，一般为0.4-0.6米，三管可达2.0米，但桩体强度低。
旋喷桩帷幕是由单个旋喷桩互相咬合并与支护桩交接形成。
1.2 旋喷桩入岩能力在青岛市区基坑中，强风化岩层以上往往存在一层砾砂碎石或卵砾石层，该层为透水层，而且都是承压水，是帷幕止水重点，当遇到此类岩层时，受前述工艺影响存在如下入岩问题:（1）碎石层和卵砾石层成孔困难碎石层和卵砾石层钻进历来是钻进工艺中的难点，合金和金刚石钻进都很困难；风动冲击钻进时，高压风极易使钻孔坍塌。
（2）入岩不充分，桩体缺陷多，影响止水效果旋喷桩在艰难的穿越了碎石或卵砾石层后,受其工艺影响通常入岩不充分，且岩石中成桩桩体缺陷多，对于基础持力层在岩层，要求止水帷幕深入岩层顶板一定深度以防坑底涌水的基坑一般很难达到理想的止水效果。
青岛兴源大厦基坑、麒麟大厦基坑都因入岩不充分造成一些桩体缺陷而引起基坑大面积漏水或流砂，造成事故。
几种常见的建筑止水帷幕形式
几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工2017-11-21 15:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。
若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。
几种常见的建筑止水帷幕形式
几种常见的建筑止水帷幕形式标准化管理部编码-[99968T-6889628-J68568-1689N]几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工?2017-11-2115:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。
若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
止水帷幕结构
2
（一）止水帷幕的概念
止水帷幕：用于阻止或减少基坑侧壁及基坑底地 下水流入基坑而采取的连续止水体。比如：连续搅拌 桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止 水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列 的总称。在基坑围护体系中常采用水泥土止水帷幕截 水。
如果基坑底面处于地下水位以下，降水有困难时， 基本都需要设置止水帷幕，以防止地下水的渗漏。
➢ 旋喷桩复合地基能满足设计的承载力要求，并可避免 超深开挖。
➢ 旋喷桩止水帷幕及地基处理的方案不仅能满足止水的 要求，而且能够缩短工期，其基坑开挖的综和造价也 较低。
先开挖1.5－2m的土方
止水帷幕的设计
➢ 青岛奥帆赛工程止水帷幕为直径1.2m的旋喷桩，两两相 切200mm，间距1m，嵌入风化岩500㎜，深度2～14m。 仅奥运村和运动员中心止水帷幕的长度就达732m。止 水帷幕与边坡支护相结合主要有3种形式。
280 280
极限荷载 Pu（Kpa）
≥400 ≥400
承载力特征值 fak（Kpa） 200 200
特征值对应的 沉降量（㎜）
9.77 9.70
2000 2000
图3.1.1.2：旋喷桩复合地基处理示意图
➢ 媒体中心工程复合地基设计：承载力特征值fspk=200kpa ，允许沉降S=15mm，旋喷桩间距2m，直径1.2m， 计 算和试验的结果均满足要求。
测试点
1 2 3 4 5
表3.3.1.2 载荷试验分析计算结果
比例界限点 P0（Kpa）
1.适用范围及特点
水泥土搅拌桩适用于处理松散砂砾、 粗砂、淤泥或地下水不大于80m/d的土层 边坡。
水泥土搅拌桩具有施工时无震动、噪 音小、无污染、造价低、施工操作安全等 优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止水帷幕
目前施作止水帷幕常采用的
施工法有：高压旋喷注浆法、地下连续墙法、动结法和静压注浆法。
高压旋喷注浆法是针对砂层和粉质粘性土层的一种有效法，但该法在中强风化岩层、断层破碎带的富水和动水条件下存在施工效果差、造价高，泥浆对场地污染重，影响文明施工等缺点；地下连续墙法是针对淤泥质地层止水施工的最佳法，但该法对砂层、粉质粘性土层、中强风化层、断层破碎带的富水和动水条件下施工效果和工期均难以保证，且施工造价高；动结法在国外工程中已大量应用，但用于深基坑工程存在造价高、工期长，需投
入大型设备，且成功实例少等缺点；静压注浆法具有造价低，工艺易操作，机械设备投入少，工期短等优点，但是由于注浆工艺相对复杂，技术要求高等缺点的存在，使其应用围受到限制。
中铁七局集团公司在地铁五号线大浪站基坑工程和地铁一期工程秋涛站基坑工程过采用普通水泥－水玻璃双液浆（简称C－S双液浆）作为注浆材料；地质钻机垂直钻；袖间管后退式分段注浆技术，成功地解决了两深基坑工程的桩外和基底止水问题
深基坑注浆止水帷幕
桩止水帷幕
连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
组成结构
有些不是很深大的基坑，它的基坑围护分3个部分。
第一部分是挡土桩部分，其主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
第二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
第三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
深层搅拌桩（水泥搅拌桩）
深层搅拌法是加固饱和软粘土地基的一种新颖法，它是利用水泥、灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
粉喷桩
粉喷桩又称加固土桩是深层搅拌法加固地基法的一种形式，是采用粉体状固化剂来进行软基搅拌处理的法。
适合于加固各种成因的饱和软粘土，中国常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。
喷桩施工采用粉喷桩专用机械设备，成桩直径遵照设计。
桩位放样→钻机就位→检验桩基调平机体→钻进至设计深度→高压送气打开喷粉→反钻提钻并喷水泥→至工作设计标高上50cm停止喷粉→重复搅拌并复喷→反转提钻至地表→成桩结束→移机就位在下个桩位施工。
一切准备工作结束后，提出书面开工申请，并请监理人员到场进行试桩，以确定成桩的各项技术参数。
一般试桩应达到以下要求：
a、工艺试桩：每台粉喷桩机施工前应按规定进行工艺试桩，确定好各项技术参数（钻进速度、喷粉提升速度、提升时的管道压力、复搅下沉速度等），并将试桩报告上报监理组。
b、水泥搅拌的均匀程度，掌握下钻及提升的困难程度，确定合适的技术处理措施。
成桩试验的桩数不应少于5根。
当遇到新的施工段落时应重新进行试桩工作。
（8）在试桩5～7天后随机选择桩位进行全程取芯，取芯时有业主及监理工程师在场。
工艺性试桩结束后时整理各种技术参数，资料上报至监理工程师，得到认可后再全面开工。
施工法
（1）定位：按设计图纸（桩位平面布置图），现场用钢尺定出粉喷桩桩位，并用竹签插入土层作标记，误差不大于5cm，机具移至桩位处并使钻头正对竹签，复核机架的垂直度使钻杆倾斜度不大于1%，钻尖对准桩位。
（2）启动空压机送气，钻机正转并垂直钻进。
当控制双螺旋搅拌头到达设计桩底标高后停止钻进，钻头原地旋转，禁停钻。
钻机反向转动，启动送灰机送灰，待水泥送至喷灰口（一般约一分钟）后再提升钻头，根据电子称重装置显示的喷灰量调节调速电机，这样边喷粉，边搅拌，边提升，使软土和固化材料充分混合。
（3）当钻头提升至设计标高上0.5米时停止送灰，钻头正向旋转，进行复搅并复喷，复搅深度及复喷深度应按图纸设计要求。
当钻头提升到距地面30～50cm时，发送器停止向喷射粉料，成桩结束。
这时由于装置的回路是封闭的，粉体不会向空中喷射和飞散。
在向土体
喷射过程中的最后阶段，在搅拌钻头距地面30cm处停止喷粉，粉粒不会溢出地面。
（4）复搅结束后，关闭空压机，消散所有管道压力，钻机主电机停机。
（5）钻机移位，重复上述过程进行下一个桩位施工。
旋喷桩
旋喷桩兴起于二十世纪七十年代的高压喷射注浆法，八、九十年代在全国得到全面发展和应用。
实践证明此法对处理淤泥、淤泥质土、粘性土、粉土、沙土、人工填土和碎土等有良好的效果，我国已将其列入现行的《地基与基础施工规》。
旋喷桩是利用钻机将旋喷注浆管及喷头钻置于桩底设计高程，将预先配制好的浆液通过高压发生装置使液流获得巨大能量后，从注浆管边的喷嘴中高速喷射出来，形成一股能量高度集中的液流，直接破坏土体，喷射过程中，钻杆边旋转边提升，使浆液与土体充分搅拌混合，在土中形成一定直径的柱状固结体，从而使地基得到加固。
施工中一般分为两个工作流程，即先钻后喷，再下钻喷射，然后提升搅拌，保证每米桩浆土比例和质量。
试桩数量不得少于5根
工作步骤编辑
1.高压旋喷由于高压空气和高压水切割、置换，将会产生大量的水泥土浆，应就地设置泥浆沉淀地。
2.布置好高压泵，泥浆泵搅拌机，制浆材料堆场和水、电、输浆管路等，并进行机具设备的检修和调试。
3.布放样
根据设计图纸和说明书进行位放样，采用跳喷浆的法。
4.钻将钻机就位
钻头准确定位居中，钻位置与设计位置偏差小于10cm。
钻架矫正摆平，钻杆垂直，倾斜度
小于等于1.5%，开始钻，钻过程中要经常注意钻杆偏斜情况，及时矫正。
钻口采用套管保护。
5.制备浆液
利用搅拌机，将水与42.5普通硅酸盐水泥按1：1的水灰比充分搅拌均匀，制备水泥浆液，随时拌制随时喷注。
6.插管喷浆
旋喷机具就位，校正机架水平度和喷主管的垂直度，灌注管插入高喷前采用中等压力试喷，以检查喷射和灌浆系统是否畅通，然后用卷扬机将灌注管插入钻设计深度，开始喷射灌浆作业，按成桩实验确定提升速度，和旋转速度，边提升喷灌管边旋转，待喷管达到设计长度围停止喷浆，将灌注管提出口，在钻进行静压灌浆，防止固结体形成凹形。
7.移动机架和冲洗管路
灌注完毕，移动机架，冲洗管路器具，开始下一个的施工。
分类式
1)单管法，施工用高压水泥浆的密度、流量、压力应符合设计要求。
2) 两管法，施工用高压水泥浆和压缩气的流量、压力要符合设计要求。
3) 三管法，施工用高压水和压缩气的流量、压力要符合设计要求。
喷射注浆:高压喷射注浆法为自下而上连续作业。
喷头可分单嘴、双嘴和多嘴
也可分为旋喷、摆喷
旋喷注浆适用于细颗粒和粗颗粒松散地层，定喷注浆适用于细颗粒松散地层。
a. 定喷:适用于黏性土、粉土、砂土细颗粒松散地层。
b. 摆喷:适用于黏性土、粉土、砂土、砾中颗粒松散地层。
c. 旋喷:适用于黏性土、粉土、砂土、砾、卵粗颗粒松散地层。
钻咬合桩
钻咬合桩“桩墙”有别于圆形桩与异形桩组合的“桩墙”，咬合桩的混凝土终凝出现在桩的咬合以后，成为无缝的连续“桩墙”；它与普通钻支护排桩相比，大幅度提高了支护结构的抗剪强度和安全性；它具有良好的截水性能，不需普通钻排桩的辅助截水及桩间挡土措施。
钻咬合桩与地下连续墙功能基本相同，但又优于连续墙，主要表现在：一、配筋率较低。
咬合桩通常是采用钢筋砼桩和素砼桩间隔布置的排列式，大大地降低了支护结构的配筋率。
二、抗渗能力更强。
钻咬合桩是连续施工的，桩间不存在施工缝，而地下连续墙分幅接头处的施工缝往往是防渗的薄弱环节；三、施工灵活，由于钻咬合桩施工时可以根据需要转折变线，所以更适合于施工一些平面多变的几图形或呈各种弧形的基坑。
钻咬合桩较普通钻支护排桩、地下连续墙还有以下优点：一、采用全套管钻机，在施工过程中，始终有超前钢套管护壁，所以无需泥浆护壁，从而节约了泥浆制作、使用和废浆处理的费用，取出的土为原土，有利于搞好工地的文明施工。
二、扩（充盈）系数较小，因为在施工过程中始终有钢套管护壁，完全避免了壁坍塌，从而减小了扩（充盈）系数，减少了砼灌注量。
钻咬合桩在“咬合”后形成的无缝连续“桩墙”，决定了其施工机具必需采用钢套管护壁的全套管钻机，并灌注超缓凝混凝土以及相适应的施工工艺；钻咬合桩特别适用于城市建筑物密集区，可降低工程造价，提高施工速度，切实保证支护结构质量，有利于施工场地的文明整洁。
钻咬合桩成法
1 ) A桩成施工
A桩为素桩无需咬合，在钻施工前检查单节套管和套管全部连接起来的顺直度检查和校正。
在钻进过程做好地面部分的垂直度检查，发现偏差及时纠正；每节套管压完后安装下一节套
管之前，都要停下来用线锤进行垂直度检查，不合格时需进行纠偏，直至合格才能进行下一节套管施工，以确保成质量。
2 ) B桩成施工
B桩釆用全套管机成，因A桩为素桩混凝土是在初凝状态下进行B桩成施工，所以成时套管应超前底2米，即管取土底面与套管底面相对高差大于2米以上，防止出现管涌现象发生。
B桩施工时在上部边钻进套管边用冲抓抓土，当进入岩层后冲抓无法施工时，此时将钢套管直接钻进至设计标高，然后移开全套管机，用螺旋钻进行破岩施工，直至设计标高，提出螺旋钻杆后用清底钻清除底残渣既可。
