第6章 宽带抗干扰技术
无线通信抗干扰技术
空间滤波抗干扰技术实验与案例分析
要点一
空间滤波抗干扰技术原理
要点二
实验与案例分析
空间滤波抗干扰技术是通过利用天线阵列，将来自不同 方向的信号进行分离，以抑制来自特定方向的干扰。
在实验室中，研究人员通过模拟不同方向的干扰，测试 空间滤波抗干扰技术的效果。结果表明，采用合适的天 线阵列配置，能够有效地抑制来自特定方向的干扰。案 例分析还表明，该技术在无线通信的实际应用中，能够 有效地降低来自特定方向的干扰，提高通信质量。
通过将信号扩展到更宽的频带，使其难以被侦听和干扰。
跳频技术
通过在多个频率之间跳变，使得敌方难以锁定目标。
猝发通信
将大量信息集中在短时间内传输，降低被干扰的可能性。
移动通信抗干扰应用
1 2
频偏纠偏技术
对由于干扰引起的频偏进行纠正，确保通信质 量。
联合检测技术
通过联合检测多个用户信号，提高抗干扰性能 。
扩频抗干扰技术实验与案例分析
扩频抗干扰技术原理
扩频抗干扰技术是通过将无线通信信号扩 展到更宽的频带中，以降低信号的干扰密 度，从而降低干扰的影响。
实验与案例分析
在实验室中，研究人员通过采用不同的扩 频方式，测试扩频抗干扰技术的效果。结 果表明，采用合适的扩频方式，能够有效 地降低信号的干扰密度。案例分析还表明 ，该技术在无线通信的实际应用中，能够 有效地抵御密集的同频干扰，提高通信质 量。
指通信系统之间的无意干扰，如设备故障、自然干扰等。
无线通信干扰的危害
01
02
03
通信中断
干扰会导致通信信道质量 下降，甚至通信中断，影 响军事行动和应急救援等 任务的完成。
信息泄露
通信干扰可能会泄露机密 信息，对国家安全和商业 利益造成威胁。
空域宽带抗干扰算法

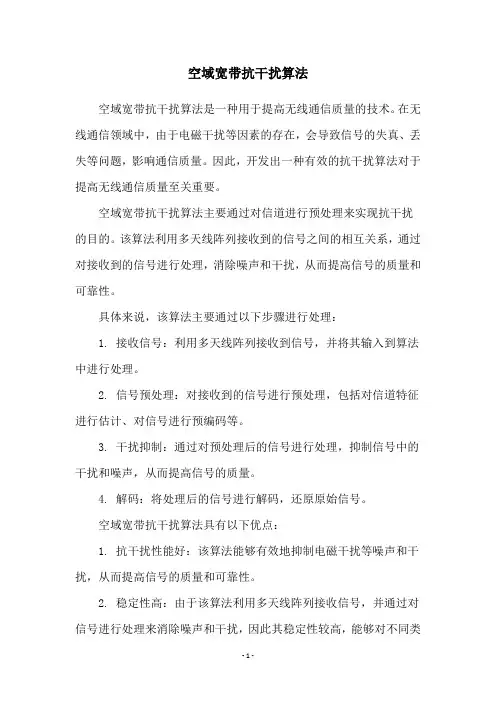

空域宽带抗干扰算法
空域宽带抗干扰算法是一种用于提高无线通信质量的技术。
在无线通信领域中，由于电磁干扰等因素的存在，会导致信号的失真、丢失等问题，影响通信质量。
因此，开发出一种有效的抗干扰算法对于提高无线通信质量至关重要。
空域宽带抗干扰算法主要通过对信道进行预处理来实现抗干扰的目的。
该算法利用多天线阵列接收到的信号之间的相互关系，通过对接收到的信号进行处理，消除噪声和干扰，从而提高信号的质量和可靠性。
具体来说，该算法主要通过以下步骤进行处理：
1. 接收信号：利用多天线阵列接收到信号，并将其输入到算法中进行处理。
2. 信号预处理：对接收到的信号进行预处理，包括对信道特征进行估计、对信号进行预编码等。
3. 干扰抑制：通过对预处理后的信号进行处理，抑制信号中的干扰和噪声，从而提高信号的质量。
4. 解码：将处理后的信号进行解码，还原原始信号。
空域宽带抗干扰算法具有以下优点：
1. 抗干扰性能好：该算法能够有效地抑制电磁干扰等噪声和干扰，从而提高信号的质量和可靠性。
2. 稳定性高：由于该算法利用多天线阵列接收信号，并通过对信号进行处理来消除噪声和干扰，因此其稳定性较高，能够对不同类
型的干扰进行抑制。
3. 适用性强：该算法适用于不同的无线通信场景，包括移动通信、卫星通信等。
总之，空域宽带抗干扰算法是一种有效提高无线通信质量的技术。
该算法通过对预处理后的信号进行处理，消除噪声和干扰，从而提高信号的质量和可靠性。
在未来的无线通信领域中，该算法将发挥越来越重要的作用。
无线网络中的干扰与抗干扰技术
无线网络中的干扰与抗干扰技术随着科技的发展与普及，无线网络已经成为我们日常生活中不可或缺的一部分。
然而，无线网络中存在着各种各样的干扰问题，这些干扰会严重影响网络的性能和稳定性。
因此，为了保证无线网络的正常运行，抗干扰技术显得尤为重要。
本文将探讨无线网络中的干扰与抗干扰技术。
一、无线网络中的干扰种类在无线网络中，主要存在以下几种干扰种类：1.电磁干扰电磁干扰是指来自其他电子设备的电磁信号对无线网络的影响。
常见的电磁干扰源包括电视、微波炉、手机等。
这些设备会发射电磁辐射，干扰无线信号的传输。
2.信号衰落信号衰落是指无线信号在传播过程中因为遇到障碍物、反射或折射等原因而损失信号强度。
信号衰落会导致信号质量下降，甚至影响到网络的连通性。
3.多径效应多径效应是指信号在传播过程中经过不同路径到达接收端，导致接收到的信号相位和幅度发生变化。
多径效应会引起信号间的干扰和失真。
4.天气干扰天气因素，如雷电、雨雪等，会对无线信号的传输产生干扰。
这种干扰一般是临时性的，但却会造成网络的中断或信号丢失。
二、无线网络中的抗干扰技术为了应对无线网络中的各种干扰问题，科学家和工程师们开发了许多抗干扰技术。
下面列举了几种常见的抗干扰技术：1.频谱分离技术频谱分离技术是指将无线电频谱划分为多个不重叠的频段，不同设备在不同频段上进行通信，避免信号之间的干扰。
常见的应用包括2.4GHz和5GHz频段的切换。
2.自适应调制技术自适应调制技术是指根据当前信道质量和干扰水平，动态选择最适合的调制方式和编码率。
这种技术可以提高信号的传输效率和鲁棒性，减少干扰的影响。
3.空间分集技术空间分集技术通过增加天线数量和调整天线位置来改善信号的传输质量。
多天线接收可以将多种路径的信号进行合成，提高信号质量和抗干扰能力。
4.编码和调制技术编码和调制技术可以通过添加纠错码提高信号的抗干扰能力。
通过合理选择编码方式和调制方式，可以在信号传输过程中更好地抵抗噪声和干扰。
《抗干扰技术》课件 (2)
# 抗干扰技术
一、背景
- 干扰是指无线通信中的外部电波、电磁辐射等对正常信号的影响。 - 干扰会导致通信信号质量下降、误码率增加等问题。 - 抗干扰技术的发展可以提高通信系统的抗干扰能力，保障通信质量。
二、抗干扰技术的分类
时域抗干扰技术
通过在时域对信号进行处 理，降低干扰信号的损害。
空域抗干扰技术
通过在空域对信号进行处 理，减少干扰信号的干扰 效果。
三、抗干扰技术的实现
1
数字信号处理技术
利用数字滤波器等技术进行信号处理以消除干扰。
2
模拟信号处理技术
通过模拟滤波器等技术对信号进行处理以降低干扰。
四、实例分析
航天器通信抗干扰技术实现
探索航天器通信中的干扰问题并提出相应的抗干 扰技术。
电磁环境下雷达抗干扰技术实现
研究雷达在电磁环境中的干扰问题，提出相应的 抗干扰解决方案。
五、总结
- 抗干扰技术的发展对通信系统的稳定运行至关重要。 - 未来的发展趋势是进一步提高抗干扰技术的效能和适用范围。
六、参考文献
宽带无线接入网络中的抗干扰技术研究
宽带无线接入网络中的抗干扰技术研究宽带无线接入网络（broadband wireless access network）是一种通过无线技术实现宽带接入的网络。
其应用范围广泛，包括移动通信、固定接入、宽带无线局域网等。
在实际应用中，由于电磁环境的复杂性，天线方向性、功率控制等各种因素，抗干扰技术成为了宽带无线接入网络中的一个热门研究方向。
首先，需要了解什么是干扰。
无线通信中干扰主要来自两个方面，一方面是外部干扰，即来自于无线电信号的电磁辐射噪声。
另一方面是内部干扰，即网络中设备相互之间的干扰。
当公共频段的带宽变得越来越紧张时，干扰问题会更加突出。
解决干扰的方法有很多，下面就介绍一些主要的抗干扰技术。
第一种就是空间抑制技术，其主要思想是通过在接收天线上加上滤波器，以提高抗干扰能力。
它能够通过选择受冲击矢量的方向来将电磁波进行空间滤波，从而削弱干扰信号的影响。
但是，由于天线不同方向的频率响应会有所不同，此方法相对来说比较复杂，而且对于宽频带信号来说效果不明显。
第二种抗干扰技术是码分多址（code division multiple access, CDMA）技术，其主要原理是将多条信号通过互相正交的编码方式分在相同频段内传输。
通过不同的伪噪声编码，将所有数据流分开，从而避免了干扰的影响，并有效提高了无线网络的传输容量。
CDMA被广泛用于3G和4G网络中，但其实现需求较高，成本也比较高，而且抗干扰能力仍有提高的空间。
第三种就是波束成形技术，其主要思想是通过调整发射和接收天线发出或捕捉的波束形状来进行抗干扰。
因此，可以消除或降低来自干扰源和障碍物的信号，并提高信噪比，从而改善接收信号的质量。
该技术已被广泛应用于卫星通信、雷达探测等领域，但是目前仍处于实验研究阶段。
第四种方法是功率控制技术，其主要思想是将信号功率控制在一定范围内，从而可以减小干扰。
该技术的实现简单，成本低，使用范围广，但是它会导致信号弱化，影响接收数据的速率。
课件 第六章 计算机控制系统的抗干扰技术
2 常用的接地方法(2) 常用的接地方法(2)
（2） 模拟地和数字地的连接
6.3 系统供电及接地技术
2 常用的接地方法(3) 常用的接地方法(3)
（3） 主机外壳接地
6.3 系统供电及接地技术
外壳接地，机壳浮空
2 常用的接地方法(4) 常用的接地方法(4)
（4） 多机系统的接地
过程 通道 主机 打印机
1 微机控制系统中的地线
(1)数字地，或逻辑地。 (2) 模拟地。 (3) 安全地。又称为保护 地或机壳地，屏蔽地。 (4) 系统地。 (5) 直流地。 (6) 交流地。
2 常用的接地方法(1) 常用的接地方法(1)
（1） 一点接地和多点接地
6.3 系统供电及接地技术
图6.15 串联一点接地
图6.16 并联一点接地
4
采用具有高共模抑制比的仪表
采用具有高共模抑制比的仪表放大器作 为输入放大器： 为输入放大器 ： 仪表放大器具有共模抑 制能力强、输入阻抗高、漂移低、增益 可调等优点，是一种专门用来分离共模 干扰与有用信号的器件。
6.2 硬件抗干扰技术
6.2.2
串模干扰的抑制
1. 在输入回路中接入模拟滤波器 使用双积分式A/D转换器 A/D转换器 2. 使用双积分式A/D转换器 3. 采用双绞线作为信号线 4. 电流传送 5. 对信号提早处理 选择合理的逻辑器件来抑制。 6. 选择合理的逻辑器件来抑制。
6.2 硬件抗干扰技术
3. 采用双绞线作为信号线
若串模干扰和被测信号的频率相当， 则很难用滤波的方法消除。此时，必须采 用其它措施，消除干扰源。通常可在信号 源到计算机之间选用带屏蔽层的双绞线或 同轴电缆，并确保接地正确可靠。采用双 绞线作为信号引线的目的是减少电磁。双 绞线能使各个小环路的感应电势相互抵消。 一般双绞线的节距越小抗干扰能力越强。
宽带无线信号的干扰与解决方法
宽带无线信号的干扰与解决方法随着科技的不断进步和智能设备的普及，人们对于无线网络的需求日益增加。
然而，在日常使用宽带无线信号的过程中，我们常常会遇到信号干扰的问题，导致网络速度变慢、连接不稳定等不良影响。
本文将探讨宽带无线信号的干扰原因，并提出一些解决方法。
一、宽带无线信号的干扰原因1.1 电子设备干扰电子设备是宽带无线信号干扰的主要原因之一。
在家庭和办公环境中，大量使用的电子设备，如电视机、电脑、手机、微波炉等，其电磁波和无线信号会干扰宽带无线信号的传输。
特别是无线电话和微波炉等设备，频段接近无线网络，对宽带无线信号会产生更大的干扰。
1.2 建筑物和物体遮挡建筑物和物体的遮挡也是宽带无线信号干扰的原因之一。
高墙、厚墙、金属隔离物等都会对信号的传输造成阻碍和衰减。
尤其是在居住在多层楼的建筑物中，上下楼层的信号传递往往受到影响。
1.3 与周围网络的干扰周围网络的干扰也会影响宽带无线信号的传输。
在多户住宅区或办公楼中，其他家庭或公司使用的无线网络与自己的网络频段相近，互相干扰也是常见情况。
尤其是无线路由器过于密集的区域，相互之间的信号干扰更为明显。
二、宽带无线信号干扰的解决方法2.1 设备远离干扰源在遇到宽带无线信号干扰时，首先应将无线设备远离可能产生干扰的电子设备。
例如，将无线路由器远离微波炉、电视和电脑等设备，以降低干扰。
2.2 更换信道如果周围其他网络信号的干扰比较严重，可以尝试更换无线网络路由器的信道。
一般无线路由器的管理界面中都有相关设置选项。
选择一个较少人使用的信道，可以减少与周围网络的干扰，提高无线信号质量。
2.3 优化网络设置为了减少宽带无线信号的干扰，我们可以优化网络设置。
一方面，可以设置无线路由器的安全机制，限制其他设备的接入，减少干扰源。
另一方面，调整无线网络的发射功率，避免出现过强或过弱的信号。
此外，合理设置无线网络的加密方式和密码，防止未授权用户干扰网络。
2.4 采用信号增强器当遇到信号衰减或者建筑物遮挡导致无线信号弱的情况时，可以考虑采用信号增强器来加强信号覆盖。
无线通信中的干扰与抗干扰技术
无线通信中的干扰与抗干扰技术引言：随着无线通信技术的迅猛发展，无线通信在人们的生活中扮演着越来越重要的角色。
然而，由于无线通信的特性，各种干扰也在不断出现。
干扰可能会极大地影响通信质量，并给用户带来不便。
因此，了解无线通信中的干扰及其抗干扰技术显得十分重要。
I. 干扰的类型1. 自然干扰- 天气因素影响- 地形地貌限制- 大气层的折射与散射2. 人为干扰- 其他无线设备的干扰- 电磁辐射的干扰- 电源干扰II. 干扰对无线通信的影响1. 通信质量下降2. 数据传输错误率增加3. 通信距离缩短4. 通信速率下降III. 抗干扰技术的分类1. 基于信号处理的技术- 频率选择性技术- 码分多址技术- 时分多址技术- 空分复用技术2. 基于调制解调技术- 抗抖动技术- 补偿失真技术3. 空间分集技术- 均衡技术- 多径衰落技术4. 智能天线技术- 波束赋形技术- 阵列信号处理技术IV. 抗干扰技术的实施步骤1. 识别干扰源- 使用干扰扫描仪逐一扫描频段- 利用无线接收机和频谱分析仪进行干扰特点分析2. 分析干扰特点- 干扰频段、干扰信号类型、干扰强度等3. 选择合适的抗干扰技术- 根据干扰的类型和特点选择相应的抗干扰技术4. 实施抗干扰技术- 进行信号处理或调制解调技术的配置与调整- 部署空间分集或智能天线等技术5. 测试与优化- 对实施后的抗干扰技术进行测试与优化- 监测通信质量，进行必要的调整结论：无线通信中的干扰是不可避免的，但通过合理的抗干扰技术可以有效降低干扰对通信质量的影响。
因此，在实施无线通信系统时，需要充分考虑干扰问题，并采取适当的抗干扰措施，以提高通信质量和用户体验。
抗干扰技术名词解释
抗干扰技术名词解释抗干扰技术名词解释【引言】在当今数字化的时代，各种无线设备和通信技术的普及与发展，给我们的生活带来了巨大的便利，但同时也带来了频繁的干扰问题。
为了确保信息传输和通信的稳定性与安全性，抗干扰技术应运而生。
本文将对抗干扰技术进行全面解析，从定义、分类、应用等多个方面进行深入探讨，以帮助读者更好地理解和应用该领域的相关知识。
【主体部分】1. 定义抗干扰技术是指通过采用各种技术手段，以减弱或抵消外界干扰对系统性能的影响，从而提高系统的抗干扰能力。
它主要通过在设计、制造和运行过程中采取一系列措施，使系统能够在噪声干扰和有害信号的影响下，仍能正常工作并输出可靠的结果。
2. 分类抗干扰技术可根据应用领域、干扰源的性质和干扰的程度等因素进行分类。
根据应用领域可分为通信领域的抗干扰技术、电磁兼容性领域的抗干扰技术和电力系统领域的抗干扰技术。
根据干扰源的性质可分为人为干扰和自然干扰。
根据干扰的程度可分为强干扰和弱干扰。
不同分类下的抗干扰技术在具体的应用场景中有着不同的关注点和方法。
3. 应用抗干扰技术广泛应用于通信、航空航天、电力、医疗、交通等领域。
其中在通信领域尤为重要。
随着无线通信技术的飞速发展，各种无线设备的频谱资源紧张，干扰问题日益突出。
抗干扰技术通过筛选编码技术、调制技术、多址技术等手段，提高系统的抗干扰性能，并实现可靠的通信。
4. 技术手段为了实现抗干扰的目标，抗干扰技术采用了多种技术手段。
其中包括：- 频谱分析与抑制技术：通过分析干扰信号的频谱特性，采取相应的抑制措施，提高系统对干扰的抵抗能力。
- 滤波器设计技术：通过对输入信号进行滤波处理，滤除干扰信号，以减小对系统的影响。
- 编码与解码技术：采用差错编码技术，增加冗余信息，提高数据传输的可靠性和抗干扰性能。
- 多址技术：在多用户接入的情况下，通过分配不同的码片序列，实现用户之间的区分和抗干扰。
【个人观点和理解】在当今数字化的时代，抗干扰技术对于信息传输和通信的稳定性至关重要。
宽带信号干扰及解决方法
宽带信号干扰及解决方法宽带网络在现代生活中扮演着至关重要的角色，然而，我们常常会遭遇到宽带信号的干扰问题。
信号干扰不仅给我们的网络使用带来不便，还会影响我们的工作和娱乐体验。
本文将讨论宽带信号干扰的原因和解决方法，以帮助我们改善网速和信号稳定性。
一、宽带信号干扰的原因1.1 电磁干扰电磁干扰是主要影响宽带信号的因素之一。
电器设备的正常使用会产生电磁辐射，这些辐射会与宽带信号相互干扰，导致信号质量下降。
常见的电磁干扰源包括电视、冰箱、微波炉等家用电器。
1.2 信号衰减信号衰减也是影响宽带信号质量的重要原因。
信号在传输过程中会受到电缆、墙壁等障碍物的阻挡，信号强度会逐渐减弱，从而导致信号质量下降。
尤其是在信号传输距离较远或者经过多个墙壁的情况下，信号衰减更加严重。
1.3 邻近信号干扰邻近信号干扰是指其他无线网络或相邻家庭的宽带网络与我们的网络频段相近，相互之间干扰的现象。
邻近网络的频段有可能与我们的网络重叠，导致信号干扰。
特别是在高密度住宅区域，邻近信号干扰问题更为突出。
二、宽带信号干扰的解决方法2.1 使用屏蔽网线为了减少电磁干扰对宽带信号的影响，我们可以使用屏蔽网线。
屏蔽网线具有良好的屏蔽性能，能够有效减少电磁干扰对信号的影响。
使用屏蔽网线可以有效提高信号传输的质量和稳定性。
2.2 改善信号传输路径为了解决信号衰减的问题，我们可以采取以下措施来改善信号传输路径：（1）移动路由器位置：将路由器放置在离电视、冰箱等电器设备较远的位置，减少电磁干扰对信号的影响。
（2）优化网络布线：合理选择网络布线，尽量减少信号传输过程中与阻挡物接触的次数，降低信号衰减。
2.3 更换信号频段如果我们的宽带网络频段与邻近网络重叠，可以尝试更换信号频段来避免邻近信号干扰。
现代宽带路由器通常具备自动选频功能，可以自动寻找较为清晰的信号频段。
2.4 使用信号放大器信号放大器是解决信号衰减问题的有效手段。
通过增加信号放大器可以提高信号强度，减少信号衰减对信号品质的影响。
《抗干扰技术》课件
抗干扰技术是指通过使用各种方法，消除或减小干扰对系统性能的影响。本 课件将介绍抗干扰技术的各个方面及其在不同领域的应用。
什么是抗干扰技术？
1 定义
抗干扰技术是指通过使用 各种方法，消除或减小干 扰对系统性能的影响。
2 重要性
抗干扰技术能确保系统的 正常运行，提高系统的可 靠性和稳定性。
2
硬件设计方案
提供更高的抗干扰能力，但成本较高。
3
系统优化方案
综合考虑软硬件的抗干扰措施，但需要大量的工程设计。
抗干扰技术的设计思路
设计抗干扰技术的思路应包括系统分析、干扰源识别、性能评估和优化设计。
关键技术要素及其应用场景
信号传输
• 数字调制技术 • 差分信号传输
信号处理
• 滤波和均衡 • 时-domain和频-domain
3 目标
抗干扰技术的目标是阻止 干扰信号进入系统并保护 系统内部免受干扰的影响。
消除干扰的原则及方法
原则
• 屏蔽和隔离 • 滤波和解调 • 反馈和补偿
方法
• 地线设计 • 信号调理 • 动态调整
技术
• 频率分离 • 时序调整 • 能量分配
抗干扰技术在通讯领域的应用
通讯系统 无线通信 光通信 有线通信
处理
系统设计
• 模拟电路设计 • 抗干扰芯片设计
抗干扰芯片结构及设计流程
抗干扰芯片结构
包括前端信号处理、干扰检测和 干扰抑制等模块。
芯片设计流程
包括需求分析、架构设计、电路 设计和布局布线等阶段。
制造流程
包括掩膜制作、刻蚀、沉积层和 封装等工艺步骤。
抗干扰技术的性能评估方法
1 信噪比测试
无线网络中信号干扰与抗干扰技术研究
无线网络中信号干扰与抗干扰技术研究随着无线通信技术的不断发展与普及，无线网络已经成为我们日常生活中不可或缺的一部分。
然而，无线网络在传输信号时经常面临各种干扰问题，这些干扰可能导致网络性能下降、数据传输中断以及通信质量恶化等情况。
因此，对于无线网络中信号干扰与抗干扰技术的研究显得尤为重要。
首先，我们来了解一下无线网络中可能出现的信号干扰。
信号干扰是指在无线信号传输中，由于外部电磁波或其他无线设备的电磁辐射等因素造成的信号受到扰动或干扰的现象。
常见的信号干扰主要包括共存信号干扰、多径传播干扰和其他外部干扰等。
首先是共存信号干扰。
在现代社会，无线设备呈爆炸式增长，不同的设备之间会频繁共存于同一频段，从而导致无线信号之间的干扰。
例如，当多个Wi-Fi网络在相同或相邻信道上同时工作时，它们之间的信号干扰就会很容易发生。
其次是多径传播干扰。
多径传播是指无线信号从发射方经过多个不同路径传播到接收方。
在传播路径中，由于反射、绕射和衍射等现象的存在，导致信号到达接收方时可能存在时延、幅度损失和相位偏差等问题，从而引发干扰。
此外，还有其他外部干扰，如电磁设备、电源噪声、雷电活动等。
这些外部因素同样会影响无线网络的正常工作，导致信号的质量下降。
面对信号干扰问题，我们需要采取一系列的抗干扰技术来保证无线网络的稳定性和可靠性。
以下是几种常见的抗干扰技术：1. 频谱分离技术：该技术通过将无线网络分配到不同的频段或信道上工作，避免频繁的共存信号干扰。
无线网络可以利用频谱扫描和频谱分析的方法，选择干扰最小的频段或信道进行工作。
这种技术可以有效地降低共存干扰的影响，提高无线网络的传输性能和通信质量。
2. 自适应调制技术：无线网络中的自适应调制技术可以根据信道条件自动选择最适合的调制方式和传输速率。
通过动态调整调制参数，可以降低传输误码率，提高系统容量和抗干扰性能。
3. 空间分集技术：空间分集技术利用多天线技术将信号分成多个路径进行传输，从而降低由多径传播引起的干扰和信号衰落。
第6章宽带抗干扰技术 共279页
冲信号带宽成反比。不确定度Δt与脉冲上升时间成正比,
即与脉冲信号带宽W成反比, t 1 W
(6-1)
第6章 宽带抗干扰技术
因此,带宽W越大,测距的精度就越高。 在高斯信道 中,对单个脉冲的一次性测量是不可靠的,扩频技术中通 常采用极性不断变化的长序列编码信号( 2PSK 调 制信号)代替单个脉冲。 接收端对接收序列和本地移位 序列进行相关检测,即可精确测定时延和距离。
第6章 宽带抗干扰技术
第6章 宽带抗干扰技术
6.1 扩频通信概述 6.2 直接序列(DS)扩频系统 6.3 跳频(FH)通信系统 6.4 跳时(TH)通信系统 6.5 混合扩展频谱系统 6.6 多载波正交频分复用（OFDM）调制与解调
第6章 宽带抗干扰技术
6.1 扩频通信概述
6.1.1 扩频通信就是扩展频谱(Spread Spectrum,SS)通信,
(a)
N0 f
f fss
施加干 扰方式1 扩频后
Gss( f )
J0 /
f fss
施加干 扰方式2 扩频后
(b)
图6-1 (a) 白噪声环境； (b) 人为干扰环境
第6章 宽带抗干扰技术
从图6-1中可看到白噪声和人为干扰噪声下的扩频效果。 扩频前的原始信号功率谱密度用G(f)表示,扩频后的扩频信号 功率谱密度用Gss (f)表示。 如图6-1(a)所示,白噪声的单边功率 谱密度N0在扩频(信号带宽由B扩展到fss)之后保持不变,其平均 功率(功率谱密度曲线下的面积)是无限的。 因此,在这里频谱 的扩展并没有带来性能的提升。 图6-1(b)的上图是扩频前的信 号受到干扰的情形,设接收到的干扰功率为J,则干扰功率谱密 度J0=J/B。 而在扩频之后,干扰台选择前述的两种方式之一实 施干扰,方式①的结果是干扰噪声功率谱密度J0在整个扩展频 谱上降低(乘以因子B／fss),此时, J0 =J/fss称为宽带干扰噪声谱 密度； 方式②使受到干扰的信号坐标数减小,但是,干扰噪声谱 密度可能由J0增加到J0 ／ρ（0＜ρ≤1),ρ是干扰带宽与扩频带宽 的比值。 如果干扰施放的坐标选择不当,干扰的效果就会大打 折扣。
第6章 宽带抗干扰技术
第6章 宽带抗干扰技术
6.1 扩频通信概述 6.2 直接序列(DS)扩频系统 6.3 跳频(FH)通信系统 6.4 跳时(TH)通信系统 6.5 混合扩展频谱系统 6.6 多载波正交频分复用（OFDM）调制与解调
第6章 宽带抗干扰技术
6.1 扩频通ad Spectrum,SS)通信,
传统的无线通信系统的射频信号带宽与信息本身带 宽是可以相比拟的,如调幅信号所传送的话音信息,其信 号带宽为话音信息带宽的两倍,电视的图像信息带宽虽 然是几兆赫,但传输射频信号的带宽也只是信息带宽的 一倍多,这些称之为窄带通信。
调频信号的频谱包含有载波分量及无穷多的边频分 量。 边频分量以间隔ωc对称分布在载频的两侧,具有一
它最初应用于军事导航和通信系统中。 到了第二次世 界大战末期,通过扩展频谱的方法达到抗干扰的目的已 成为雷达工程师们熟知的概念。 在随后的数年中,出于 提高通信系统抗干扰性能的需要,扩频技术的研究得以 广泛开展,并且出现了许多其他的应用,例如降低能量密 度、 高精度测距、 多址接入等。
第6章 宽带抗干扰技术
第6章 宽带抗干扰技术
（2） 扩频系统的抗干扰性能决定于系统对信号与噪声 功率的压缩和扩展处理的比值,该处理增益越大,则系统抗干 扰能力就越强。
（3） 系统对高斯白噪声干扰、 正弦波干扰(瞄准式干 扰)、 邻码干扰以及脉冲干扰均有较强的抵抗能力,对多径效 应的影响不敏感。 扩频系统对瞄准式干扰有独特的抵抗效能, 这对于电子对抗是很有利的。
通过对宽带扩频信号的相关检测,可以使扩频系统 具有很高的距离鉴别力。 众所周知,信号的检测性能决 定于信号的能量,扩频信号实质上可看成是连续波信号。 因而,扩频信号易于解决作用距离远和距离鉴别力高的 矛盾,并且可不模糊测速,可用于抗多路径干扰。
宽带通信技术中的信号干扰消除技巧
宽带通信技术中的信号干扰消除技巧随着科技的不断发展，宽带通信技术的应用越来越广泛。
然而，在实际应用中，我们常常会面临信号干扰的问题。
信号干扰会导致信号质量下降，甚至使通信无法正常进行。
因此，如何有效地消除信号干扰成为了解决问题的关键。
1. 频域滤波技术频域滤波技术是一种常用的信号干扰消除方法。
该方法通过对信号进行频谱分析，识别出干扰频率的特征，并对其进行滤波处理。
常用的频域滤波技术包括FFT、DFT等。
通过将信号转换到频域进行处理，可以有效地去除干扰信号，提高通信质量。
2. 自适应滤波技术自适应滤波技术是一种基于信号特性自动调整滤波参数的方法。
其原理是通过对输入信号进行实时估计，并根据估计结果调整滤波器参数，使之能够适应不同信号环境下的干扰噪声。
自适应滤波技术能够实时监测和消除信号干扰，提高通信系统的性能。
3. 信号编码技术信号编码技术通过在信号中引入冗余编码，以提高对干扰的容忍能力。
常见的信号编码技术包括差分编码、卷积编码、汉明码等。
通过将冗余信息嵌入信号中，可以在接收端实现干扰信号的纠正和恢复，提高通信系统的抗干扰能力。
4. 天线技术天线技术是宽带通信系统中非常重要的一环。
合理设计和布置天线可以有效地减少信号干扰。
例如，采用定向天线可以减少多径效应和多信号接收，从而提高信号的抗干扰性能。
此外，对于多用户接入的系统，采用分集和空分复用等天线技术也可以有效地降低信号干扰。
5. 时域处理技术时域处理技术利用信号在时间轴上的变化规律进行干扰消除。
例如，通过时域滤波可以对特定干扰信号进行抑制，进而提高信号的质量。
此外，时域处理技术还可以利用信号的时延特性来消除干扰，例如通过时域均衡技术进行频率选择性衰落干扰的消除。
综上所述，宽带通信技术中的信号干扰消除技巧有许多种。
通过频域滤波技术、自适应滤波技术、信号编码技术、天线技术和时域处理技术等手段，可以有效地消除信号干扰，提高通信系统的性能和稳定性。
在实际应用中，根据具体情况选择适合的技术组合，可以提高通信系统的抗干扰能力，确保通信质量的稳定和可靠。
抗干扰技术——精选推荐
通信系统的抗干扰技术摘要：在通信技术迅猛发展的今天，通信系统的抗干扰技术已经成为通信研究的一项重要内容。
通过对各种通信系统抗干扰技术的研究分析，变换域通信系统具有更高的抗窄带干扰性能，分析和研究了变换域通信系统中基函数生成的主要算法。
通信装备及系统为对抗干扰方利用电磁能和定向能控制、攻击通信电磁频谱，以提高其在通信对抗中的生存能力所采取的通信反对抗技术体系、方法和措施。
关键词：信号处理空间处理事件处理通信对抗扩频技术实用性可靠性一、扩展频谱抗干扰技术跳频技术是用扩频码序列去进行频移键控，使载波频率不断跳变而扩展频谱的一种方法。
它是一种比较成熟的抗干扰技术，具有较强的抗干扰能力，已在战术通信中得到广泛的应用。
国外自六十年代起就对跳频体制的理论和技术进行了研究，七十年代即研制出实用的跳频电台，到了八十年代，跳频电台已成为世界各主要国家的重要通信装备。
随着调制技术、编码技术、微电子技术、特别是DSP技术和计算机网络技术的迅速发展，跳频技术在90年代又有了新的发展，目前正向着自适应、高速、变速率和宽带的方向发展。
直接序列扩频是一种真正对抗的抗干扰体制，它将有用信号在很宽的频带上进行扩展，使单位频带内的功率变小，即信号的功率谱密度变低，通信可在信道噪声和热噪声的背景下，用很低的信号功率谱进行通信，使信号淹没的噪声里，敌方不容易发现信号。
该技术的特点是信号隐蔽性好，截获概率低，并能抗多径干扰，而且容易实现码分多址体制。
直接序列扩频技术在卫星通信，例跟踪与数据中继卫星系统、微波通信、数字蜂窝通信中结合CDMA多址技术及军用电台中得到了广泛的应用，提高了通信的抗干扰能力。
由于器件的进步及混沌理论的直接序列的出现，使直接序列系统更利于同步和减少码间串扰，为实现超宽带序列扩频创造了条件。
典型的产品有美国SICOM公司1995年在美国95年联合武士互通性演示验证（JWID'95）演示会上演示它开发的宽带短波收发信机。
《宽带抗干扰技术》课件
移动通信应用案例
移动通信网络
在移动通信网络中，宽带抗干扰技术能够提高网络覆盖范围和信号 质量，降低掉线率和数据传输错误率。
无线局域网
在无线局域网中，宽带抗干扰技术能够抵抗其他无线设备的干扰， 提高网络连接速度和稳定性。
移动设备终端
在移动设备终端中，宽带抗干扰技术能够降低外部干扰信号对设备性 能的影响，提高设备使用的稳定性和可靠性。
谢谢聆听
卫星通信应用案例
卫星信号接收
宽带抗干扰技术用于卫星信号接 收，能够降低地面干扰信号对卫 星信号的影Байду номын сангаас，提高信号接收的
质量和稳定性。
卫星导航定位
在卫星导航定位系统中，宽带抗 干扰技术能够抵抗多径干扰和杂 散干扰，提高定位精度和速度。
卫星遥感监测
在卫星遥感监测中，宽带抗干扰 技术能够保证遥感数据的实时传 输和处理，提高遥感监测的准确
进入21世纪，宽带抗干扰技术的研究 更加深入，并在军事、民用等领域得 到广泛应用。
快速发展阶段
20世纪中叶，随着电子技术和通信技 术的快速发展，宽带抗干扰技术得到 广泛应用和研究。
02 宽带抗干扰技术原理
信号传输原理
01
02
03
信号传输方式
包括无线传输、有线传输 和卫星传输等，每种传输 方式都有其特点和应用场 景。
信号调制方式
调制是将信号转换成适合 传输的形式，常用的调制 方式有调频、调相和调幅 等。
信号解调方式
解调是将接收到的信号还 原成原始信号的过程，常 用的解调方式有相干解调 和非相干解调。
抗干扰算法原理
抗干扰算法分类
包括频域抗干扰、时域抗干扰和空域抗干扰等，每种算法都有其 适用场景和优缺点。
宽带无线通信中的干扰抑制技术研究
宽带无线通信中的干扰抑制技术研究随着互联网的普及，人们对于网络速度的需求也越来越高。
而宽带无线通信作为一种重要的数据传输方式，已经得到了广泛的应用。
然而，在高速的数据传输过程中，干扰问题也随之出现。
干扰问题的出现不仅会使得传输速度变慢，还有可能导致数据失真或者丢失。
因此，在宽带无线通信的工作中，干扰抑制技术的研究就显得尤为重要。
一、宽带无线通信中的干扰问题在宽带无线通信中，干扰问题主要是由于无线信号和其他无线信号或者电磁波相互干扰所导致的。
这种干扰方式叫做共存干扰，也叫做同频干扰。
对于同频干扰来说，完全防止是不可能的。
所以我们需要采取有效的干扰抑制技术来减轻共存干扰的影响。
二、干扰抑制技术的种类及其原理在干扰抑制技术中，主要包括滤波器、均衡器、维特比解码器、矢量跟踪器和自适应等干扰抑制算法。
1、滤波器滤波器的原理是通过在接收端对接收的信号进行低通、高通、带通、陷波或者带阻滤波处理来减少干扰。
比如在接收带内干扰时，可以通过在接收端设置陷波器进行干扰抑制。
2、均衡器均衡器是一种数字滤波器，它的主要作用是对接收到的信号进行修正和补偿。
均衡器的实现过程主要是通过识别出信号中的重复码来进行信号补偿。
3、维特比解码器维特比解码器是一种自适应调制解码技术。
它可以准确判别出受到干扰的码元，并对其进行干扰抑制。
维特比解码器的实现过程主要是通过构建一棵具有最小路径损失的树来完成。
4、矢量跟踪器矢量跟踪器主要是针对不同类型的干扰进行解析和跟踪。
通过对干扰进行跟踪，可以更加精准的识别出信号干扰的来源和具体类型，从而进行有效的干扰抑制。
5、自适应等干扰抑制算法自适应等干扰抑制算法主要是针对接收端受到不同种类干扰的情况，自动调整干扰抑制算法的参数以适应各种场景。
三、干扰抑制技术的应用干扰抑制技术的应用范围非常广泛，如这些技术不仅可以应用于WiFi、蓝牙无线通信，还可以应用于移动通信以及卫星通信等领域。
其中，在卫星通信中，干扰抑制技术的应用显得尤其重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率和最佳的信号方案,使得信号被检测到的概率尽量
低。 在扩频系统中,与传统的调制方式相比,信号被扩展 到很宽的坐标上,信号功率在扩频域内分布较为稀疏并
接近均匀,因此,扩频信号在抗干扰的同时,还具有难以被
察觉的优点。 对于不知道同步扩频信号的接收者而言, 扩频信号好像“埋藏在噪声中”一样难以检测。
第6章 宽带抗干扰技术 （2) 数字信息易加密。 由于扩频通信可以传送数字信号,当把模拟信号变换成 数字信号时,数字信号不但加密很方便,而且加密的密级也较 高,保密性能强。 （3) 通信信息不易被窃取。
第6章 宽带抗干扰技术 通信可选择的信号维数越高(或者说信号坐标范围 越大),对干扰者来说,进行有效干扰的难度就越大,因此
抗干扰的性能就越好。 另外需要指出,上述扩频信号与
非扩频信号性能的比较,都是在信号总平均功率相等的 前提下完成的。 由于功率谱密度(psd)曲线下的面积
表示总平均功率,因此在扩频前后psd曲线下的面积应当
扩频通信电台地址采用伪随机编码,可以进行数字加密, 在收端如不掌握发端信号随机码的规律,是接收不到信号的, 收到的只是一片噪声。 即便是知道了地址码,解出了加密的 发射信息信号,如果不了解密钥,不采取相应的解密措施,也还 是听不懂对方的讲话,解不出正确的数字、 文字符号,所以扩 频系统通信安全性好。
第6章 宽带抗干扰技术
6.1.2 扩频通信的特点
1. 抗干扰能力强 由于扩频系统利用了扩展频谱技术,在接收端对干扰频谱 能量加以扩散,对信号频谱能量压缩集中,因此,在输出端就得到 了信噪比的增益,这样的扩频通信机,可以在很小的信噪比情况 下进行通信,甚至可在信号比干扰信号低得多的条件下实现可 靠的通信。 这种“去掉干扰”能力的功能是扩频通信的主要 优点之一,现分析如下： （1） 当接收机本地解扩码与收到的信号码完全一致时, 所需要的信号恢复到未扩频前的原始带宽,而其他任何不匹配 的干扰信号被接收机扩散到更宽的频带,从而使落入到信息带 宽范围的干扰强度被大大降低了,当通过窄带滤波器(带宽为信 息带宽)时,就全部抑制了滤波器的带外干扰信号。
第6章 宽带抗干扰技术 所谓扩频通信,是指系统所传输的信号被扩展至一个 很宽的频带。 扩频通信所传递信息的信号带宽远远大于 原始信息本身的带宽。 通常规定： 如果信息带宽为 B,扩频信号带宽设为 fss,则扩频信号带宽与信息带宽之比为fss /B,称为扩频因子。 当fss/B=1～2,即射频信号带宽略大于信息带宽时,称 为窄带通信； 当fss /B=50以上,即射频信号带宽大于信息带宽时,称 为宽带通信； 当fss /B=50 =100以上,即射频信号带宽远大于信息带 宽时,称为扩频通信。
果是落在每一坐标点上的干扰噪声功率很小。 ② 在某些信号坐标上施放高强度的干扰也可以理 解为在各个坐标点上施加强度不一的干扰。
第6章 宽带抗干扰技术
G( f ) J0 ＝J/B G( f ) f N0 f B 扩频前 Gss ( f ) B 扩频前
f fss Gss ( f ) N0 fss 扩频后 f 施加干扰方式1 扩频后 Gss ( f ) J0 /
第6章 宽带抗干扰技术 本章研究的扩展频谱是指占用的传输带宽远大于传输 同样信息所需的最小带宽的情形。 通常所说的扩频系统需 要满足以下几个条件： （1） 信号占用的带宽远远超出发送信息所需的最小带 宽。
（2） 扩频是由扩频信号实现的,扩频信号通常称为编
码信号,与数据无关。 （3） 接收端解扩是将接收到的扩频信号与扩频信号的 同步副本通过相关处理来完成的。
第6章 宽带抗干扰技术 （2） 扩频系统的抗干扰性能决定于系统对信号与噪声 功率的压缩和扩展处理的比值,该处理增益越大,则系统抗干 扰能力就越强。 （3） 系统对高斯白噪声干扰、 正弦波干扰(瞄准式干 扰)、 邻码干扰以及脉冲干扰均有较强的抵抗能力,对多径效 应的影响不敏感。 扩频系统对瞄准式干扰有独特的抵抗效能, 这对于电子对抗是很有利的。 扩频抗干扰系统的思想是这样的： 通信链路中有许多正 交信号坐标点或维度可供选择,在任一时段只选用其中的一个 很小的子集。 我们假定干扰者无法确定当前使用的信号子集, 比如对于带宽B,持续时间T的信号,可以证明其信号维数约为 2BT,而系统的误码率性能只是信噪比S／N的函数。
第6章 宽带抗干扰技术 因此,带宽W越大,测距的精度就越高。 在高斯信道 中,对单个脉冲的一次性测量是不可靠的,扩频技术中通
常采用极性不断变化的长序列编码信号(如2PSK调
第6章 宽带抗干扰技术 （1）使电台不仅能传输语音信号,还可以传输数字 信号； （2）用数字码调制信息就可以进行信息加密； （3）使传输信息的信号能量分散,这就大大提高了 系统的抗干扰能力,增强了通信的隐蔽性；
（4） 码控二次调制解调过
程可以利用各种码型来进行选址通信,实现个人用 户选择通信。
提高通信系统抗干扰性能的需要,扩频技术的研究得以
广泛开展,并且出现了许多其他的应用,例如降低能量密 度、 高精度测距、 多址接入等。
第6章 宽带抗干扰技术 传统的无线通信系统的射频信号带宽与信息本身带 宽是可以相比拟的,如调幅信号所传送的话音信息,其信
号带宽为话音信息带宽的两倍,电视的图像信息带宽虽
第6章 宽带抗干扰技术 标准的调制方式,如频率调制、 脉冲编码调制也扩展了 原始信号的频谱,但它们并不完全满足上述条件,因此不能称 为扩频系统。 扩频通信是用高速码元序列信号调制载波,把 信号频谱扩展到更宽的频带,使被传输的信号幅度低于噪声 电平,这就大大提高z,则fss =10 MHz；而 信息基带为B=10 kHz,则fss/B＝1000。 也可以用各种码 序列来控制产生载频的频率合成器的频率变化,使电台工作 频率在一个较宽频带内随机跳变。 扩频通信是经过两次调 制、 解调而实现的通信,除了必要的传统信息调制外,在高频 信道中增加一次码控调制。 这样做是使信息被嵌在控制码 中,其目的是
相等。 因此应当注意在图6-1中,图(a)和图(b) 的Gss (f) 曲线的坐标比例不同。
第6章 宽带抗干扰技术 2. 可随机接入,任意选址 扩频通信之所以能够迅速得到发展的另一个主要原因,就 是可以进行选址通信,组网方便,适合机动灵活的战术通信。 （1） 将扩展频谱技术与正交编码方法结合起来,可以构 成码分选址通信。 为了区别不同用户,使用不同的正交地址 码,在同一载频、 同一时间内,容许多对电台同时工作； 或者 用数码控制跳频器,随机地变换信号载频。 不同的用户,可用 不同的载频跳变规律(称为跳频圈)相互区分,故在同一频带内, 可容许很多不同地址号码的电台。 各电台号码可以随机改变, 还可以用微处理机程序进行控制,若想变更电台号码,只要给 电台内微处理器送入相应的程序即可。 所以,扩频通信是一 种多地址通信,而且地址号码可以随机变动。
然是几兆赫,但传输射频信号的带宽也只是信息带宽的 一倍多,这些称之为窄带通信。
调频信号的频谱包含有载波分量及无穷多的边频分
量。 边频分量以间隔ωc对称分布在载频的两侧,具有一 定带宽。 当调制指数mf=(Δ ω /ω m) >> 1时,调频信号为 窄带； 当调制指数mf>>1时,调频信号为宽带。
f fss 施加干扰方式2 扩频后
(a)
(b)
图6-1 扩频效果示意图 (a) 白噪声环境； (b) 人为干扰环境
第6章 宽带抗干扰技术
从图6-1中可看到白噪声和人为干扰噪声下的扩频效果。 扩频前的原始信号功率谱密度用G(f)表示,扩频后的扩频信号 功率谱密度用Gss (f)表示。 如图6-1(a)所示,白噪声的单边功率 谱密度N0在扩频(信号带宽由B扩展到fss)之后保持不变,其平均 功率(功率谱密度曲线下的面积)是无限的。 因此,在这里频谱 的扩展并没有带来性能的提升。 图6-1(b)的上图是扩频前的信 号受到干扰的情形,设接收到的干扰功率为J,则干扰功率谱密 度J0=J/B。 而在扩频之后,干扰台选择前述的两种方式之一实 施干扰,方式①的结果是干扰噪声功率谱密度J0 在整个扩展频 谱上降低(乘以因子B／fss),此时, J0 =J/fss称为宽带干扰噪声谱 密度； 方式②使受到干扰的信号坐标数减小,但是,干扰噪声谱 密度可能由J0增加到J0 ／ρ（0＜ρ≤1),ρ是干扰带宽与扩频带宽 的比值。 如果干扰施放的坐标选择不当,干扰的效果就会大打 折扣。
（4) 如果单纯地从窄带信号被扩展为宽带信号来看,扩 频通信似乎频带利用率很低,但实际上,由于扩频码实现了码 分多址,地址数可以由几百增加到几千个,虽然每个用户占用 的时间是有限的,但是用户对可以同时占用同一频带,这就有 效地利用了频带,大大提高了频带的利用率。
第6章 宽带抗干扰技术 3. 安全通信 扩频通信是一种比较安全、 可靠的通信,其原因如 下： （1) 信号功率密度低。 扩频发送端对要传送的信息进行了频谱扩展,其频
第6章 宽带抗干扰技术 （4) 通信不易被破坏。 扩频通信体制具有很强的抗干扰能力,尤其对瞄准式 干扰的抵制特别有效,因此在电子战对抗中就有很强的抗 干扰能力,要企图封锁和压制这个系统的通信是比较困难 的,所以扩频通信的可靠性好。
4. 距离分辨率高
扩频信号可用于测距和定位。利用脉冲在信道中的 传输时延可以计算出传播距离,时延测量的不确定度与脉 冲信号带宽成反比。不确定度Δt与脉冲上升时间成正比, 即与脉冲信号带宽W成反比,即 1 t W (6-1)
第6章 宽带抗干扰技术
第6章 宽带抗干扰技术
6.1 扩频通信概述 6.2 直接序列(DS)扩频系统 6.3 跳频(FH)通信系统 6.4 跳时(TH)通信系统 6.5 混合扩展频谱系统
6.6 多载波正交频分复用（OFDM）调制与解调
第6章 宽带抗干扰技术
6.1 扩频通信概述
6.1.1 扩频通信的概念 扩频通信就是扩展频谱(Spread Spectrum,SS)通信, 它最初应用于军事导航和通信系统中。 到了第二次世 界大战末期,通过扩展频谱的方法达到抗干扰的目的已 成为雷达工程师们熟知的概念。 在随后的数年中,出于
