暨南大学820数字电子技术2010--2015,2017,2019-2020年考研专业课真题

2019暨南大学考研数字电子技术考试大纲

2019年硕士研究生入学数字电子技术考试大纲（光学工程专业）Ⅰ、考查目标1. 考查考生对数字电路的基本概念和基本定理的理解程度；2. 考查考生应用数字电路的基本原理和方法对组合逻辑电路、时序逻辑电路进行分析和设计的能力；3. 考查考生对脉冲电路、A/D、D/A转换器工作原理的了解和对可编程逻辑器件的应用程度。

Ⅱ、考试形式和试卷结构一、试卷满分及考试时间本试卷满分为150分，考试时间为180分钟二、答题方式答题方式为闭卷、笔试三、试卷内容结构基础知识50分电路分析和设计100分四、试卷题型结构单项选择题30分（10小题，每小题3分）填空题10分（5个空，每空2分）综合应用题110分五、参考书：《数字电子技术基础》阎石，第四版，高等教育出版社Ⅲ、考查范围第一章逻辑代数基础1、数制和码制、各码制之间的换算2、逻辑代数中的基本运算和复合运算关系3、逻辑代数中的基本公式和常用公式和三个基本定理4、逻辑函数及其表示方法5、逻辑函数的两种标准形式6、逻辑函数的公式化简法7、逻辑函数的卡诺图化简法第二章门电路1、TTL门电路2、TTL反相器的电路结构和工作原理3、TTL反相器的静态输入特性和输出特性4、TTL门电路输入端的的动态特性5、其他类型的TTL门电路6、COMS反相器的工作原理7、COMS反相器的静态输入和输出特性8、其他类型的COMS门电路第三章组合逻辑电路1、组合逻辑电路的分析方法和设计方法2、若干常用的组合逻辑电路的功能及应用2.1编码器2.2译码器2.3数据选择器2.4加法器2.5数值比较器第四章触发器1、触发器的电路结构与动作特点2、触发器的逻辑功能及其描述方法（各种触发器的特性表及特性方程）3、不同逻辑功能的触发器之间的转换第五章时序逻辑电路1、时序逻辑电路的分析方法1.1、同步时序逻辑电路的分析方法1.2、时序逻辑电路的状态转换表、状态转换图和时序图1.3、简单的异步时序逻辑电路的分析（通过画时序图分析电路的逻辑功能）2、若干常用的时序逻辑电路的功能和应用2.1寄存器和移位寄存器2.2计数器2.3顺序脉冲发生器2.4序列信号发生器3、同步时序逻辑电路的设计方法第六章脉冲波形的产生和整形1、施密特触发器电路、特性、应用2、单稳态触发器电路、特性、应用3、多谐振荡器电路、特性、应用4、555定时器及其应用4.1、555定时器的电路结构与功能4.2、用555定时器接成的施密特触发器4.3、用555定时器接成的单稳态触发器4.4用555定时器接成的多谐触发器第七章半导体存储器7.1、只读存储器（ROM）7.2、掩模只读存储器7.3、可编程只读存储器（PROM）7.4、可擦除的可编程只读存储器（EPROM）7.5、随机存储器（RAM）7.6、用存储器实现组合逻辑函数第八章可编程逻辑器件8.1、现场可编程逻辑阵列（FPLA）8.2、可编程阵列逻辑（PLA）8.3、通用阵列逻辑（GAL）8.4、可擦除的可编程逻辑器件（EPLD）8.5、现场可编程逻辑门阵列（FPGA）8.6、PLD的编程8.7在系统可编程逻辑器件（ISP-PLD）第九章数-模和模-数转换1、D/A转换器1.1 权电阻网络D/A转换器、倒T型电阻网络D/A转换器、权电流型D/A转换器电路原理及应用1.2 D/A转换器转换精度与转换速度2、A/D转换器2.1 A/D转换的基本原理2.2 取样-保持电路2.3 直接A/D转换器2.4 间接A/D转换器2.5 A/D转换器的转换精度与转换速度。

暨南大学-2014年-硕士学位研究生入学考试真题-(820)数字电子技术

7．为了将三角波换为同频率的矩形波，应选用（ A、施密特触发器 C、多谐振器 8. 逻辑函数 F A ( A B) = A. A B. B B、单稳态触发器 D、计数器 ( )。 C. A B
）。
D. A B
9. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位脉冲 CLK 作用下，四位数据的移位过程是（ A. 1011--0110--1100--1000--0000 C. 1011--1100--1101--1110--1111 ）。 B. 1011--0101--0010--0001--0000 D. 1011--1010--1001--1000—0111
考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。
一、单项选择题（共 10 小题，每小题 3 分，共 30 分）
1.已知某电路的真值表如下，该电路的逻辑表达式为( A． Y C B. Y ABC A 0 0 0 0 B 0 0 1 1 C 0 1 0 1 Y 0 1 0 1 C． Y AB C A 1 1 1 1 B 0 0 1 1 C 0 1 0 1 )。 D． Y BC C Y 0 1 1 1
10. TTL 反相器输入为低电平时其静态输入电流为（ A．－3mA B．＋5mA C．－1mA D．－7mA
）
二、填空题（共 5 小题，每小题 2 分，共 10 分）
1. 如果对键盘上 108 个符号进行二进制编码，则至少要（ 2．一个 JK 触发器有（）个稳态，它可存储（）。）２＝（）１６（二进制数保留小数点后 4 位））位二进制数码。）位二进制数。
2．用两个四选一数据选择器及门电路实现一位二进制全减运算。（20 分）

2015年暨南大学数字电子技术考查范围,考研真题,心得分享,考研笔记,复试真题

1/12【育明教育】中国考研考博专业课辅导第一品牌官方网站： 12015年暨南大学考研指导育明教育，创始于2006年，由北京大学、中国人民大学、中央财经大学、北京外国语大学的教授投资创办，并有北京大学、武汉大学、中国人民大学、北京师范大学复旦大学、中央财经大学、等知名高校的博士和硕士加盟，是一个最具权威的全国范围内的考研考博辅导机构。

更多详情可联系育明教育孙老师。

考查范围第一章逻辑代数基础1、数制和码制、各码制之间的换算2、逻辑代数中的基本运算和复合运算关系3、逻辑代数中的基本公式和常用公式和三个基本定理4、逻辑函数及其表示方法5、逻辑函数的两种标准形式6、逻辑函数的公式化简法7、逻辑函数的卡诺图化简法第二章门电路1、TTL 门电路2、TTL 反相器的电路结构和工作原理3、TTL 反相器的静态输入特性和输出特性2/12【育明教育】中国考研考博专业课辅导第一品牌官方网站： 24、TTL 门电路输入端的的动态特性5、其他类型的TTL 门电路6、COMS 反相器的工作原理7、COMS 反相器的静态输入和输出特性8、其他类型的COMS 门电路第三章组合逻辑电路1、组合逻辑电路的分析方法和设计方法2、若干常用的组合逻辑电路的功能及应用2.1编码器2.2译码器2.3数据选择器2.4加法器2.5数值比较器第四章触发器1、触发器的电路结构与动作特点2、触发器的逻辑功能及其描述方法（各种触发器的特性表及特性方程）3、不同逻辑功能的触发器之间的转换第五章时序逻辑电路3/12【育明教育】中国考研考博专业课辅导第一品牌官方网站： 31、时序逻辑电路的分析方法1.1、同步时序逻辑电路的分析方法1.2、时序逻辑电路的状态转换表、状态转换图和时序图1.3、简单的异步时序逻辑电路的分析（通过画时序图分析电路的逻辑功能）2、若干常用的时序逻辑电路的功能和应用2.1寄存器和移位寄存器2.2计数器2.3顺序脉冲发生器2.4序列信号发生器3、同步时序逻辑电路的设计方法第六章脉冲波形的产生和整形1、施密特触发器电路、特性、应用2、单稳态触发器电路、特性、应用3、多谐振荡器电路、特性、应用4、555定时器及其应用4.1、555定时器的电路结构与功能4.2、用555定时器接成的施密特触发器4.3、用555定时器接成的单稳态触发器4.4用555定时器接成的多谐触发器4/12【育明教育】中国考研考博专业课辅导第一品牌官方网站： 4第七章半导体存储器7.1、只读存储器（ROM ）7.2、掩模只读存储器7.3、可编程只读存储器（PROM ）7.4、可擦除的可编程只读存储器（EPROM ）7.5、随机存储器（RAM ）7.6、用存储器实现组合逻辑函数第八章可编程逻辑器件8.1、现场可编程逻辑阵列（FPLA ）8.2、可编程阵列逻辑（PLA ）8.3、通用阵列逻辑（GAL ）8.4、可擦除的可编程逻辑器件（EPLD ）8.5、现场可编程逻辑门阵列（FPGA ）8.6、PLD 的编程8.7在系统可编程逻辑器件（ISP-PLD ）第九章数-模和模-数转换1、D/A 转换器5/12【育明教育】中国考研考博专业课辅导第一品牌官方网站： 51.1权电阻网络D/A 转换器、倒T 型电阻网络D/A 转换器、权电流型D/A 转换器电路原理及应用1.2D/A 转换器转换精度与转换速度2、A/D 转换器2.1A/D 转换的基本原理2.2取样-保持电路2.3直接A/D 转换器2.4间接A/D 转换器2.5A/D 转换器的转换精度与转换速度考研政治每年平均分在4，50分，不是很高，政治取得高分除了靠记忆力还要有一定的技巧，今天我就考研政治中的一些答题技巧，来和同学们分享一下。

暨南大学810高等代数2010--2020年考研专业课真题

招生专业与代码：070101基础数学、070102计算数学、070103概率论与数理统计、070104应用数学、070105运筹学与控制论
考试科目名称及代码：810高等代数（A卷）
考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。
一、（10分）设为给定正整数，为给定常数，计算对角线上元素均为、其它位置元素均为1的阶矩阵的行列式 .
2证明在某基下的矩阵是
六（15分）1设，证明秩 =秩 =秩。
2设是实对称矩阵，，证明。
七（15分）已知矩阵是数域上的一个级方阵，如果存在上的一个级可逆方阵，使得为对角矩阵，那么称在上可对角化。分别判断能否在实数域上和复数域上可对角化，并给出理由。
八（16分）用表示实数域上次数小于4的一元多项式组成的集合，它是一个欧几里得空间，内积为。设是由零次多项式及零多项式组成的子空间，求以及它上的一个基。
研究方向：各专业研究方向
考试科目名称：810高等代数
考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分
一、判断下列命题的正误（只需回答“正确”或“错误”并将你的答案写在答题纸上，不需说明理由，每题2分，共20分）：
1唯一解，并求其解；
2无穷多解，给出解的表达式；
3无解。
四（15分）设
1求的全部特征值；
2对的每个特征值，求的属于特征值的特征子空间的维数和一组基；
3求正交矩阵，使是对角矩阵，并给出此对角矩阵。
五（15分）设是数域上的一个n维线性空间，若有线性变换与向量使得，但。
1证明线性无关；
2020年招收攻读硕士学位研究生入学考试试题
********************************************************************************************

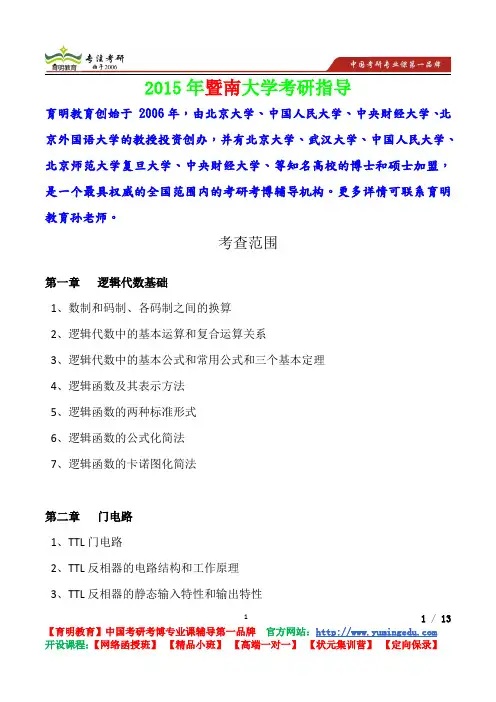

2015年暨南大学数字电子技术考查范围,考研真题,复试流程,考研心态,考研经验
