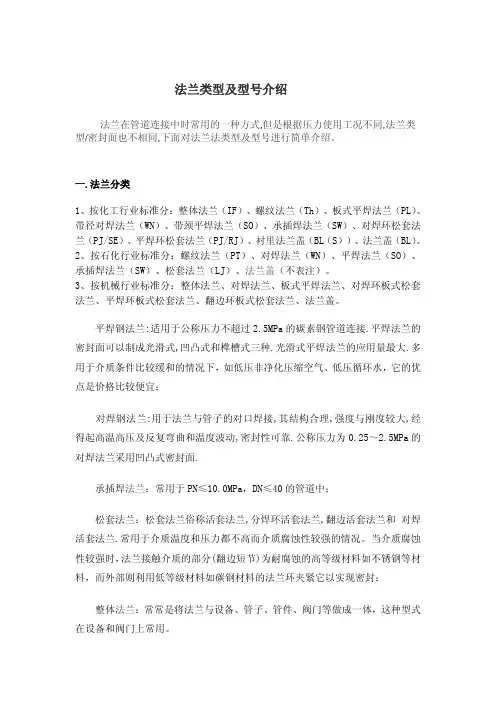

法兰型式

一、法兰与管道的连接方式（平焊、对焊、承插焊、螺纹等）

1.SW - Socket Weld 承插焊

承插焊法兰：管子伸到法兰内径，在管子外面焊接

2.BW - Butt Weld 对焊（WN - Welding Neck 带颈对焊）一般的对焊法兰多为带颈对焊法兰（WN）也叫奶嘴法兰。

带颈对焊法兰：管道有对焊坡口。

3.SO - Slip-on 平焊

带颈平焊法兰和平焊法兰：管道没有坡口，道子伸到法兰内径里，有两焊缝，一道管子外面，一道管子里面。

二、法兰副的密封方式

法兰密封面：一对法兰与密封垫接触的那一部分。

法兰密封面形式及代号

1、突面（RF）：表面是一个光滑的平面，也可车制密纹水线。密封面结构简单，加工方便，且便于进行防腐衬里。但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧。

2、凹凸面（MFM）：密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的场合。

3、榫槽面(TG)：密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。

4、全平面（FF）：全平面密封适合于压力较小的场合（PN≤1.6MPa）；

5、环连接面（RJ）：环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为（6.3MPa≤PN≤25.0MPa）。

法兰密封原理

法兰联接结构是一个组合件，是由一对法兰，若干螺栓、螺母和一个垫片所组成。

在实际应用中，由于联接件或被联接件的强度破坏所引起法兰密封失效是很少见的，较多的是因为密封不好而泄漏。故法兰联接的设计中主要解决的问题是防止介质泄漏。

法兰密封的原理是：法兰在螺栓预紧力的作用下，把处于密封面之间的垫片压紧。施加于单位面积上的压力（压紧应力）必须达到一定的数值才能使垫片变形而被压实，密封面上由机械加工形成的微隙被填满，形成初始密封条件。所需的这个压紧应力叫垫片密封比压力，以y表示，单位为MPa。

密封比压力主要决定于垫片材质。显然，当垫片材质确定后，垫片越宽，为保证应有的比压力，垫片所需的预紧力就越大，从而螺栓和法兰的尺寸也要求越大，所以法兰联接中垫片不应过宽，更不应该把整个法兰面都铺满垫片。当设备或管道在工作状态时，介质内压形成的轴向力使螺栓被拉伸，法兰密封面沿着彼此分离的方向移动，降低了密封面与垫片之间的压紧应力。如果垫片具有足够的回弹能力，使压缩变形的回复能补偿螺栓和密封面的变形，而使预紧密封比压值至少降到不小于某一值(这个比压值称为工作密封比压)，则法兰密封面之间能够保持良好的密封状态。反之，垫片的回弹力不足，预紧密封比压下降到工作密封比压以下，甚至密封处重新出现缝隙，则此密封失效。因此，为了实现法兰联接处的密封，必须使密封组合件各部分的变形与操作条件下的密封条件相适应，即使密封元件在操作压力作用下，仍然保持一定的残余压紧力。为此，螺栓和法兰都必须具有足够大的强度和刚度，使螺栓在内压形成的轴向力作用下不发生过大的变形。

如：法兰的要求WN-RF

三、法兰水纹线

水线的作用主要是让软质垫片在压缩后形成波形压力分布区，以增强密封效果。
