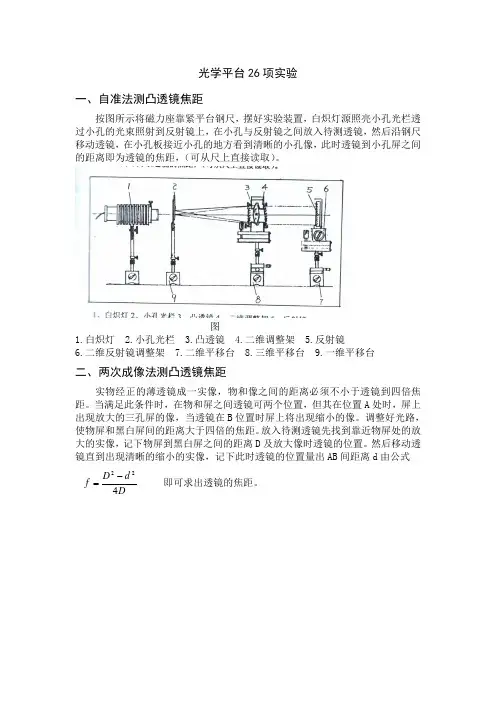

光学平台26项实验一、自准法测凸透镜焦距按图所示将磁力座靠紧平台钢尺，摆好实验装置，白炽灯源照亮小孔光栏透过小孔的光束照射到反射镜上，在小孔与反射镜之间放入待测透镜，然后沿钢尺移动透镜，在小孔板接近小孔的地方看到清晰的小孔像，此时透镜到小孔屏之间的距离即为透镜的焦距，（可从尺上直接读取）。
图1.白炽灯2.小孔光栏3.凸透镜4.二维调整架5.反射镜6.二维反射镜调整架7.二维平移台8.三维平移台9.一维平移台二、两次成像法测凸透镜焦距实物经正的薄透镜成一实像，物和像之间的距离必须不小于透镜到四倍焦距。
当满足此条件时，在物和屏之间透镜可两个位置，但其在位置A 处时，屏上出现放大的三孔屏的像，当透镜在B 位置时屏上将出现缩小的像。
调整好光路，使物屏和黑白屏间的距离大于四倍的焦距。
放入待测透镜先找到靠近物屏处的放大的实像，记下物屏到黑白屏之间的距离D 及放大像时透镜的位置。
然后移动透镜直到出现清晰的缩小的实像，记下此时透镜的位置量出AB 间距离d 由公式Dd D f 422-= 即可求出透镜的焦距。
图1.白炽灯源2.物屏（三孔屏）3.凸透镜4.二维透镜夹5.黑白屏6.一维座7.二维座三、凹透镜焦距的测定按自准法调出白炽灯平行光，即在较远处看到一灯丝的像，此时接近平行光，将凸透镜2作为辅助透镜（焦距F1位已知），与待测凹透镜3贴在一起合成组合透镜（可以认为两镜间的距离为0）这样可以把组合透镜看成一薄凸透镜，在屏上可得一实像此实像位置即为组合透镜的焦距面F2，测出组合透镜的焦距f 实际上是凹透镜3的像距，其物距为凸透镜的焦距f1（已知）。
由物像关系公式：'21'1'11f f f =- 因此'1'1''2'ff f f f -=即可求出凹透镜的焦距。
图1.白炽灯源2.凸透镜3.凹透镜4.二维透镜夹5.黑白屏6.一维座7.三维座四、由物像关系放大率侧目镜焦距按图调整好光路，在测微目镜中能清楚地看到微尺的像，并测量微尺像的高度，以微尺高度为物高，像高/物高=像距/物距，测出物距，根据上式即可求出目镜的焦距。
远红外望远镜干涉试验：光学调整系统

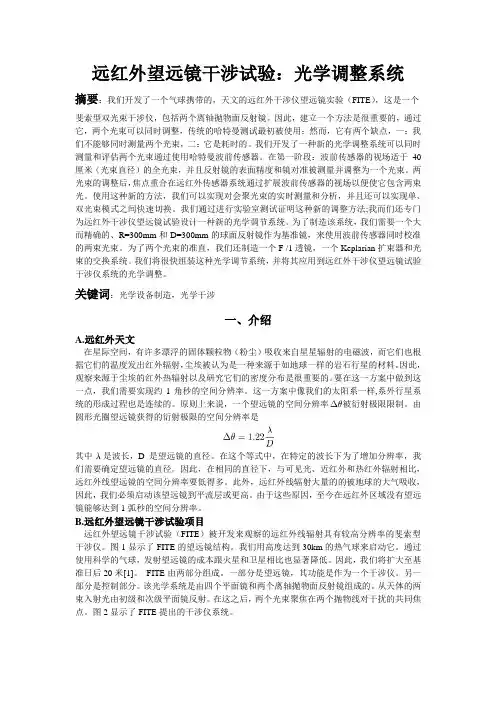

远红外望远镜干涉试验：光学调整系统摘要：我们开发了一个气球携带的，天文的远红外干涉仪望远镜实验（FITE），这是一个斐索型双光束干涉仪，包括两个离轴抛物面反射镜。

因此，建立一个方法是很重要的，通过它，两个光束可以同时调整，传统的哈特曼测试最初被使用；然而，它有两个缺点，一：我们不能够同时测量两个光束，二：它是耗时的。
我们开发了一种新的光学调整系统可以同时测量和评估两个光束通过使用哈特曼波前传感器。
在第一阶段：波前传感器的视场适于40厘米（光束直径）的全光束，并且反射镜的表面精度和镜对准被测量并调整为一个光束。
两光束的调整后，焦点重合在远红外传感器系统通过扩展波前传感器的视场以便使它包含两束光。
使用这种新的方法，我们可以实现对会聚光束的实时测量和分析，并且还可以实现单、双光束模式之间快速切换。
我们通过进行实验室测试证明这种新的调整方法;我而们还专门为远红外干涉仪望远镜试验设计一种新的光学调节系统。
为了制造该系统，我们需要一个大而精确的、R=300mm和D=300mm的球面反射镜作为基准镜，来使用波前传感器同时校准的两束光束。
为了两个光束的准直，我们还制造一个F /1透镜，一个Keplarian扩束器和光束的交换系统。
我们将很快组装这种光学调节系统，并将其应用到远红外干涉仪望远镜试验干涉仪系统的光学调整。
关键词：光学设备制造，光学干涉一、介绍A.远红外天文在星际空间，有许多漂浮的固体颗粒物（粉尘）吸收来自星星辐射的电磁波，而它们也根据它们的温度发出红外辐射，尘埃被认为是一种来源于如地球一样的岩石行星的材料。
因此，观察来源于尘埃的红外热辐射以及研究它们的密度分布是很重要的。
要在这一方案中做到这一点，我们需要实现约1角秒的空间分辨率。
这一方案中像我们的太阳系一样,系外行星系统的形成过程也是连续的。
原则上来说，一个望远镜的空间分辨率被衍射极限限制。
由圆形光圈望远镜获得的衍射极限的空间分辨率是其中是波长，D是望远镜的直径。
