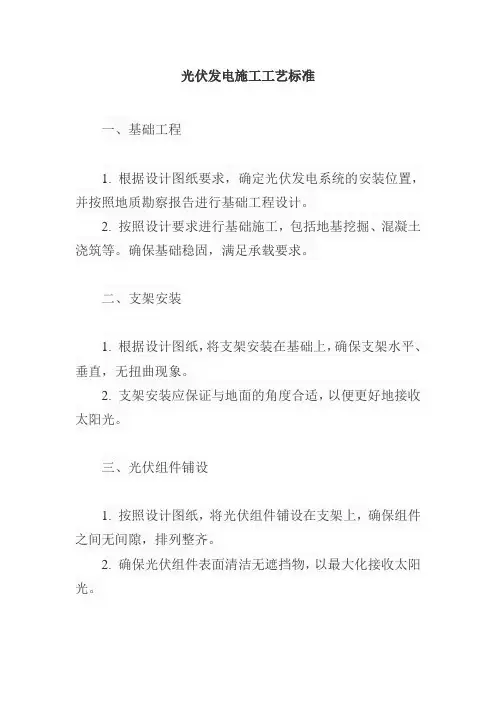

光伏发电施工工艺标准一、基础工程1. 根据设计图纸要求，确定光伏发电系统的安装位置，并按照地质勘察报告进行基础工程设计。
2. 按照设计要求进行基础施工，包括地基挖掘、混凝土浇筑等。
确保基础稳固，满足承载要求。
二、支架安装1. 根据设计图纸，将支架安装在基础上，确保支架水平、垂直，无扭曲现象。
2. 支架安装应保证与地面的角度合适，以便更好地接收太阳光。
三、光伏组件铺设1. 按照设计图纸，将光伏组件铺设在支架上，确保组件之间无间隙，排列整齐。
2. 确保光伏组件表面清洁无遮挡物，以最大化接收太阳光。
四、汇流箱连接1. 按照设计图纸，将多个光伏组件连接到汇流箱中。
2. 连接线应满足电流承载要求，且使用符合标准的连接器。
五、逆变器调试1. 调试逆变器前，确保所有组件连接正确，无短路或断路现象。
2. 对逆变器进行测试，确保其正常工作，输出电压和电流符合设计要求。
六、电缆布设1. 根据设计图纸，合理布设电缆路径，尽量减少电缆长度和弯曲半径。
2. 电缆应使用合适的规格和类型，以满足系统需求。
七、防雷接地1. 根据地质勘察报告和当地防雷要求，进行防雷接地设计和施工。
2. 接地电阻应符合相关规范要求，确保系统安全。
八、监控系统调试1. 安装监控系统，对光伏发电系统进行实时监测和控制。
2. 对监控系统进行调试，确保其正常工作，数据准确无误。
九、运行维护要求1. 定期对光伏发电系统进行检查和维护，确保系统正常运行。
2. 对损坏或老化部件进行及时更换，保持系统性能良好。
3. 定期清理光伏组件表面，保持清洁度。
4. 定期检查电缆和连接器是否松动或损坏。
5. 定期检查接地电阻是否符合规范要求。
6. 定期对监控系统进行校准和维护。
7. 建立完善的运行维护记录，以便追踪和分析问题。
8. 确保运行维护人员具备相应的技能和资质。
9. 使用合适的维护工具和设备进行维护工作。
10. 遵循相关安全规定和操作规程，确保维护工作的安全进行。
11. 对于可能影响系统运行安全的问题或故障，应及时处理或报告相关部门进行处理。
光伏发电工程施工规范GB50794-2019
目次1总则2术语3 基本规定4 土建工程4.1 一般规定4.2 土方工程4.3 支架基础5 安装工程5.1 一般规定5.2 支架安装5.3 光伏组件安装5.4 汇流箱安装5.5 逆变器安装5.6 电气二次系统6 设备和系统调试6.1 一般规定6.2 光伏组件串测试6.3 跟踪系统调试6.4 逆变器调试6.5 二次系统调试6.6 其他电气设备调试7 消防工程7.1 一般规定7.2 火灾自动报警系统7.3 灭火系统8 环保与水土保持8.1 一般规定8.2 施工环境保护8.3 施工水土保持9 安全和职业健康9.1 一般规定9.2 安全文明施工总体规划9.3 安全施工管理9.4 职业健康管理9.5 应急处理附录A 中间交接验收签证书附录B 汇流箱回路测试记录引用标准名录附：条文说明1总则1.0.1 为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。
1.0.2 本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电站工程。
1.0.3 光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。
1.0.4 光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 光伏组件指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。
2.0.2 光伏组件串在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。
简称组件串或组串。
2.0.3 光伏支架光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。
简称支架。
2.0.4 方阵（光伏方阵）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。
又称为光伏方阵。
2.0.5 汇流箱在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。
光伏电站汇流箱运行规程
光伏电站汇流箱1、组件汇流箱的概况1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。
2、汇流箱型号及参数3、汇流箱运行规定3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。
3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。
3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。
3.4禁止带电更换支路保险。
3.5禁止在不断电的情况触摸模块板。
3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。
4、汇流箱投入、退出操作流程4.1 汇流箱投入步骤:4.1.1 依次放上光伏电池组串输入正、负极熔断器。
4.1.2 合上输出直流断路器，汇流箱投入运行。
4.2 汇流箱退出流程:4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；4.2.2 断开该汇流箱直流断路器；4.2.3 依次取下各支路输入正、负极熔断器。
5、汇流箱巡视检查内容5.1汇流箱的日常检查5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。
若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。
5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。
遇有积雪时应及时清理。
5.2汇流箱的定期维护5.2.1 汇流箱应每月检查一遍，隐患及时发现，及时消缺并在运行日志上登记。
5.2.2 检查螺丝无松动、生锈现象。
5.2.3 检查接线端子无烧毁、松动现象，测量保险无烧坏击穿，检查保险底座无烧坏及防雷模块是否正常。
5.2.4 检查线路正常无风化现象，接入汇流箱的线缆包扎牢固，绝缘是否老化，电缆接插头处不发热。
6、汇流箱异常运行及故障处理6.1 当汇流箱内直流断路器频繁跳闸时应试和一次，如再跳应进行以下检查：6.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。
