【CAD图纸】凳子椅子家具设计图CH20(精美图例)
CAD家具尺寸图
厚度( d )
深度
400--440mm 400--440mm
520--550mm 600--700mm
直径( D )
备注
ø1500mm ø1200mm
中式餐桌 中式餐桌 中式餐桌 中式餐桌
椅背 座位 椅背 扶手
座位
背高 座位 扶手 背高
名称 双人沙发 三人沙发 电视柜(台) 鞋柜
酒柜 装饰柜 书桌
高度 ( H ) 厚度( d )
2400mm 2000mm 1800mm 现场尺寸 760mm 离地面645mm 580mm 750mm 离地面640mm 离地面580mm 460mm 440mm 420mm 460mm 440mm 420mm 700mm 660mm 600mm
320--350mm 300--320mm 280--300mm 320mm
名称 圆桌 方桌 方凳 餐椅 扶手椅
方茶几
长茶几
单人沙发
双人沙发
规 格 长度 ( L)
特大 大 中 小 一般 小
800mm 750mm 300mm 300mm
大 650mm 中 600mm 小 560mm 大 1400mm 中 1200mm 小 1000mm
各类家具尺寸汇总表
宽度 ( B )
800mm 750mm 300mm 265mm
直径( D )
备注
隔墙式
高度 ( H ) 厚度( d )
760mm 740mm 720mm 420mm 2200mm 2000mm 1900mm 现场尺寸 1200mm 600mm 500mm 400mm 400--600mm
620mm 600mm 520mm 500--600mm 500--600mm
cad怎样绘制椅子家具图
cad怎样绘制椅子家具图
有的时候工作中我们经常使用cad绘制各种图形，比如说常见的椅子可能也需要知道怎么绘制，其实这个也不算太难，下面就让小编告诉你cad怎样绘制椅子家具图的方法，一起学习吧。
cad绘制椅子家具图的方法
1、插入照片至CAD软件中。
2、预先得知原家具的长宽高，然后依照照片中的长度方向画直线，下一步，用缩放工具缩到相对一致的大小。
缩放命令的操作：SC--R--P，即可得到图中效果。
3、由于家具的部件大同小异，所以，拿以前画的配件，直接就用在这件家具上了。
4、cad画家具图的效果图：
5、将来，和工厂木工师傅校对标准的尺寸后，修改就很快啦。
CAD绘制凳子教程
CAD绘制凳子教程欢迎访问CAD制图栏目——《CAD绘制凳子教程》。
如何用CAD绘制凳子？本文详细的介绍CAD绘制凳子的教程，按下边步骤一步一步做，最终一个完美的凳子就会展现在我们的眼前。
本文要点：用拉伸方法建立三维实体，三维矩形阵列、三维镜像等编辑技巧。
通过本文掌握这些技巧才是最重要的。
CAD绘制凳子教程前5步：第一步，操作菜单“绘图”→“矩形”，画一个边长为25mm的正方形。
第二步，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“选择要拉伸的对象：”，点选画好的正方形并接着右击鼠标，命令行窗口又提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“205”并回车。
第三步，操作菜单“工具”→“新建UCS” →“面”，命令行窗口提示“选择实体对象的面：”，在正方形的下边线上靠近左下角的地方点击鼠标，命令行窗口又提示“输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向(Y)] <接受>：”，直接回车，坐标原点移到正方形的左下角，x轴指向右方，y轴指向上方。
需要说明的是第二步以后正方形已经被拉伸成一条凳子腿，现在看到的其实是凳子腿向上的一个面。
第四步，操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”；在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”；点击“确定”按钮，关闭对话框。
第五步，操作菜单“修改”→“三维操作”→“三维阵列”，命令行窗口提示“选择对象：”，点选正方形接着右击鼠标；命令行窗口接着提示“输入阵列类型 [矩形(R)/环形(P)] <矩形>：”，直接回车；命令行窗口又提示“输入行数：”，键入“2”并回车；命令行窗口又提示“输入列数：”，键入“2”并回车；命令行窗口又提示“输入层数：”，键入“1”并回车；命令行窗口接着提示“指定行间距：”，键入“225”并回车；命令行窗口接着提示“指定列间距：”，键入“175”并回车，原先的1条凳子腿变成了4条。

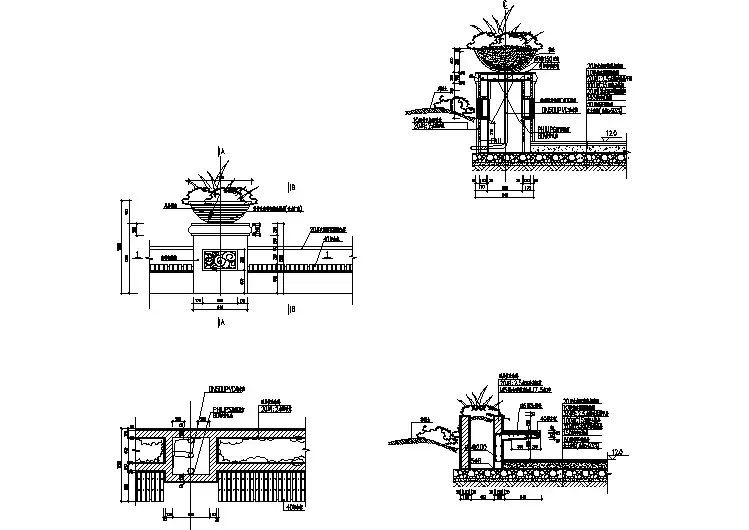

花钵坐凳CAD剖面详图
