经典家庭装修水电设计施工图
现代风格农村自建房施工图+结构图+给排水图+电气图+效果图
现代风格农村自建房施工图+结构图+给排水图+电气图+效果
图
房屋数据：
进深(长)：18.20米；开间(宽)：13.0米；
图纸编号：A130088
图纸名称：现代风格农村自建房施工图+结构图+给排水图+电气图+效果图
占地尺寸：13.0mx18.20m 占地面积：175.65㎡
建筑层数：三层建筑面积：353.26 ㎡
建筑高度：10.050米屋顶类型：平屋顶
建筑结构：框架（桩基）耐久性等级：二级（50年）
建筑类别：二类防水等级：二级
总体造价：15万（参考价）
图纸目录：
首层平面图、二层平面图、三层平面图、屋顶平面图、A-H立面图、H-A立面图、1-5立面图、5-1立面图、1-1剖面图、楼梯详图一、楼梯详图二、大样详图、门窗表；基础结构平面图、基础设计说明、基础详图、一、二、三层顶板配筋图、基础顶~3.000柱配筋图、3.000~6.000、6.000~9.000柱配筋图、一、二、三层梁配筋图、楼梯详图；给排水设计说明一、给排水设计说明二、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶排水平面图、卫生间厨房详图给排水系统图；配电系统图、首层照明平面图、二层照明平面图、三层照明平面图、首层插座平面图、二层插座平面图、三层插座平面图、基础接地平面图、屋顶防雷平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图。
标准的水电施工图设计图
设计图强电、弱电、排水设计施工图要备好。
水路冷热水不要同槽，要间隔10公分，切记上热下冷，左热右冷，热水管还要用保温棉保护起来......。
不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内接地保护和接零保护，我国目前一般采取的是接地保护方式。
注意，同一系统中，严禁同时采取两种保护方式，否则会造成安全事故电源线走向横平竖直，不可斜拉，并且避开壁镜，什物架．家具等物的安装位置，防止被电锤．钉子损伤。
电源线埋设时，不应考虑与电热．水汀．水管及弱电管线等保持500MM以上的距离。
电源线分三种颜色：火线红色．零线兰色．地线**．所有单向插座应该“左零右火中间地“或“上火下零“连接禁止在穿线管内连接导线，即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线，穿线管应选择一定的大小（粗细），不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉。
一般导线的截面积与穿线管截面积之比为1/3~1/2。
严禁导线把穿线管堵实。
地漏应安装在地面的最低点，且凹入地面5mm。
坐便器与地面或管口的连接密封用油泥或硅胶，不宜使用水泥，水泥会膨胀造成坐便器底部裂缝损坏......排水管道安装后做试水检验，应保证水下水畅通,无渗漏，倒溢现象。
水压试验，试水一段时间后方可隐埋。
试压指数一般为0.8mpa－1.0mpa之间适宜实木橱柜的保养要点是保持光泽，平日将专门的家具清洁剂、家具蜡或者实木精油均匀地涂在家具表面，然后轻轻擦拭即可，否则会破坏漆膜不利于家具的保护。
切勿用肥皂水、洗洁精等清洗橱柜或用消毒纸巾擦拭，其所含的酒精会损伤家具表面。
如果有水分渗透进去了，前期因为板面的添加剂尚未彻底挥发完毕，不大会发霉，但是一旦添加剂挥发之后，潮气就会引发家具的发霉、膨胀、变形......2011-5-5 19:04 上传下载附件(210.35 KB)零零碎碎的一些小见解，只是希望朋友们在水电这块多长点心眼，多去了解下，这样的话也许可以避免一些不必要的麻烦，同时也提醒自己时刻把好关，为业主，更为自己公司走得更远打好基础。

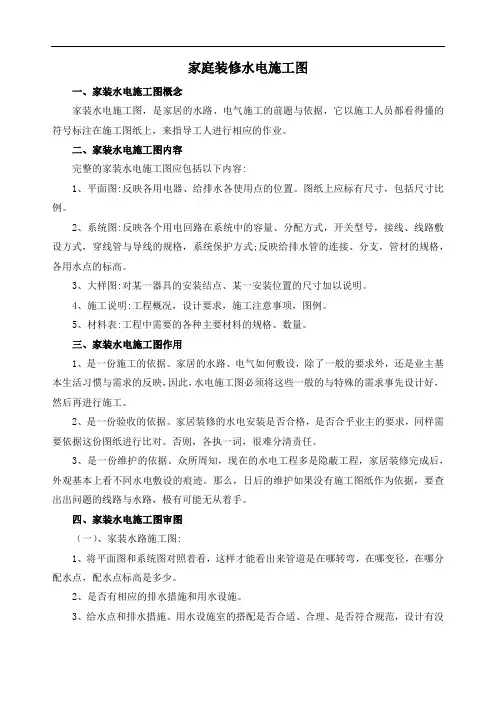

家庭装修水电施工图
家庭装修水电施工图一、家装水电施工图概念家装水电施工图，是家居的水路、电气施工的前题与依据，它以施工人员都看得懂的符号标注在施工图纸上，来指导工人进行相应的作业。
二、家装水电施工图内容完整的家装水电施工图应包括以下内容:1、平面图:反映各用电器、给排水各使用点的位置。
图纸上应标有尺寸，包括尺寸比例。
2、系统图:反映各个用电回路在系统中的容量、分配方式，开关型号，接线、线路敷设方式，穿线管与导线的规格，系统保护方式;反映给排水管的连接、分支，管材的规格，各用水点的标高。
3、大样图:对某一器具的安装结点、某一安装位置的尺寸加以说明。
4、施工说明:工程概况，设计要求，施工注意事项，图例。
5、材料表:工程中需要的各种主要材料的规格、数量。
三、家装水电施工图作用1、是一份施工的依据。
家居的水路、电气如何敷设，除了一般的要求外，还是业主基本生活习惯与需求的反映，因此，水电施工图必须将这些一般的与特殊的需求事先设计好，然后再进行施工。
2、是一份验收的依据。
家居装修的水电安装是否合格，是否合乎业主的要求，同样需要依据这份图纸进行比对。
否则，各执一词，很难分清责任。
3、是一份维护的依据。
众所周知，现在的水电工程多是隐蔽工程，家居装修完成后，外观基本上看不同水电敷设的痕迹。
那么，日后的维护如果没有施工图纸作为依据，要查出出问题的线路与水路，极有可能无从着手。
四、家装水电施工图审图（一）、家装水路施工图:1、将平面图和系统图对照着看，这样才能看出来管道是在哪转弯，在哪变径，在哪分配水点，配水点标高是多少。
2、是否有相应的排水措施和用水设施。
3、给水点和排水措施、用水设施室的搭配是否合适、合理、是否符合规范，设计有没有洗衣机给水点，和排水地漏，地漏是否专用。
（二）、家装电路施工图:1、记录插座安装高度，高度要求是否安全。
2、配电箱安装位置，负荷大小，配置是否合理。
3、空开大小是否合适，出线的保护管管径，电线的搭配合理否，电线与用电设备的搭配是否合适安全。

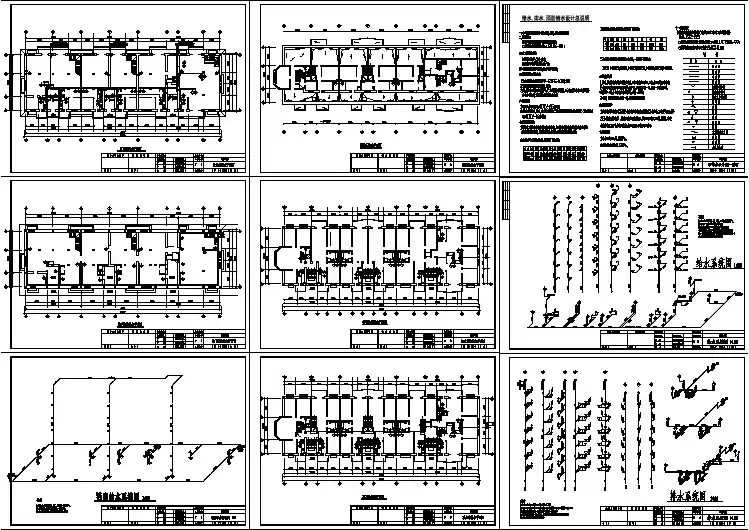

6层(1梯2户3单元)住宅楼给排水施工图

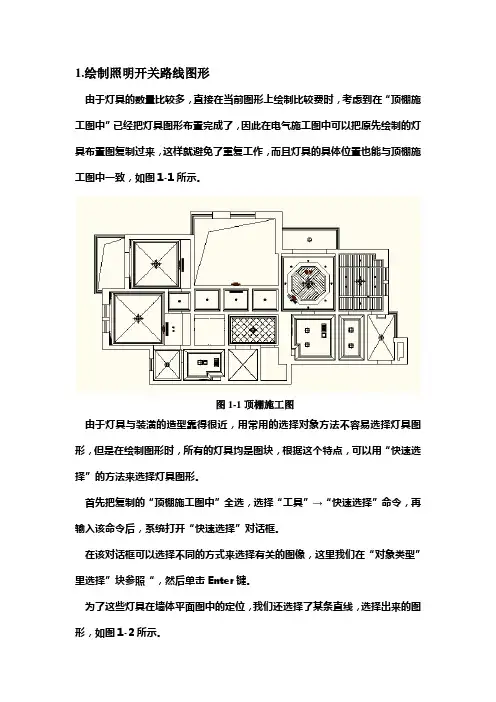

装修实用水电施工图
1.绘制照明开关路线图形由于灯具的数量比较多，直接在当前图形上绘制比较费时，考虑到在“顶棚施工图中”已经把灯具图形布置完成了，因此在电气施工图中可以把原先绘制的灯具布置图复制过来，这样就避免了重复工作，而且灯具的具体位置也能与顶棚施工图中一致，如图1-1所示。
图1-1顶棚施工图由于灯具与装潢的造型靠得很近，用常用的选择对象方法不容易选择灯具图形，但是在绘制图形时，所有的灯具均是图块，根据这个特点，可以用“快速选择”的方法来选择灯具图形。
首先把复制的“顶棚施工图中”全选，选择“工具”→“快速选择”命令，再输入该命令后，系统打开“快速选择”对话框。
在该对话框可以选择不同的方式来选择有关的图像，这里我们在“对象类型”里选择”块参照“，然后单击Enter键。
为了这些灯具在墙体平面图中的定位，我们还选择了某条直线，选择出来的图形，如图1-2所示。
图1-2选出的灯具图形将提取的墙体平面图打开，把选择出来的灯具图形移到墙体图形中，在移动的时候用我们选择的直线的端点，对应他在墙体中相应的端点，这样就能很好的对齐了灯具布置图就完成了，移动完成后的图形，如图1-3所示。
图1-3灯具图形移动就位后的图形当灯具图形就位后，就可以绘制开关图形了，开关的布置主要是考虑方便实际使用，一般对于各个区域主要照明灯具要单独的控制，如房的吸顶灯对于辅助照明用的筒灯，就可以用一个开关来控制一个区域的所有筒灯。
对于开关的位置的布置有的布置在进门房的门边，有的布置在房间床头柜的上方。
有的使用双控开关‘如主卧和次卧等房间的主灯等，除了在进门能控制，在床头也能控制.根据开关的数量，可以将多个单控开关设置在一个开关面板上，组成双联开关或者双联开关。
开关的绘制方法是逐个区域进行的，另外绘图时要把灯具图形与开关图形连接起来，这样就不会遗漏灯具开关。
这里以餐厅为例讲解一下开关布置整个餐厅区域可以分为三个部分，即餐厅.西厨房.中厨房、阳台，其中餐厅一个吊灯和八个筒灯，西厨房一个吊灯和六个筒灯、中厨房两个吸顶灯、阳台一个节能顶灯。
农村别墅建筑结构水电施工图全套含效果图
多层住宅电气设计施工图，共15张
水电工必备｜最全的水电线路规范走图，值得转发收藏！
水电工必备｜最全的水电线路规范走图，值得转发收藏！家里要装修了，亲戚介绍了个熟人，老婆一想这年头有熟人好办事。
结果，哎哟我去！您这是熟人还是仇人呀？废话不多说了，大家先看图吧！这是什么鬼呀，实在是看不下去了给她说了多少次了，熟人不一定靠谱。
要找正规的装饰公司，她不听，现在傻了吧？朋友们引以为戒吧。
我找了一些水电的施工标准给大家看看，希望能给正在装修的朋友们一些帮助。
顶面水管排布要求横平竖直16管深度不少于3.1厘米；20管深度不少于3.5厘米；保证水泥砂浆厚度不低于1.5厘米布管要求横平竖直，强、弱电交汇处线管须用静电膜包裹，以防强电干扰弱电信号。
挂壁电视必须用PVC50管埋入墙体，高度为110cm,便于电视插头线不露出墙面，保证清爽美观。
冷热水管打压8-10公斤1小时，确保不掉压。
顶部照亮灯线开槽工艺穿线管必须用弹簧弯管，角度大于90度，保证穿线灵活。
热水管必须使用保温棉做保温处理斜角开槽灯头线必须预留50厘米并卷成弹簧状；零火线必须使用压线帽。
原土建暗盒必须先拆除后粉刷液晶电视预埋管高度110厘米下水改造必须使用50管，接口部位必须使用斜三通水管必须从顶面走，使用吊筋固定，主水管必须使用6分管，入墙部分使用4分管双控高度90厘米强弱电交叉处工艺强电箱排布标准开槽必须用机器开槽顶面线管排管横平竖直，并进行元件固定地面排管必须横平竖直并用木条保护地面穿线管调整阶段灯头线必须预留50厘米并卷成弹簧状；零火线必须使用压线帽穿线管开槽双线管宽度不少于6厘米穿线管开槽单线管宽度不少于3厘米穿线管布管要求横平竖直厨房卫生间主进线必须单放42线厨房卫生间循环水及热水管保温处理厨房水电管开槽插座下口水平线35厘米，开关下口水平线135厘米插座必须使用接线端子希望这些能帮到需要的朋友们！。
家装电路施工图解-最详细版
最详细家装电路施工图解，学完这篇自己都可以装电路！！！目录一、家装电路施工图解以及厨房下水管如何安装 (2)1、电线接法 (2)2、线材选择 (8)3、水电施工的基本原则 (9)4、布线要遵循的原则 (10)二、家装：强电布线要点 (19)1、一般规定 (19)2、主要材料质量要求 (19)3、施工要点 (20)三、家装电路（弱电）设计 (22)1、客厅的电路设计： (22)2、卧室的电路设计： (23)3、走廊、门厅的电路设计： (24)4、厨房的电路设计： (25)5、餐厅的电路设计： (26)6、卫生间的电路设计： (27)7、书房的电路设计： (27)8、阳台的电路设计： (28)四、电工国标规定 (29)1、一般规定 (29)2、主要材料质量要求 (30)3、施工要点： (30)五、关于插座安装高度 (32)1、关于壁挂电视插座安装高度： (32)2、关于开关位置安装高度： (32)3、关于壁挂空调插座安装高度： (32)4、关于柜式空调插座及普通插座： (32)5、关于台面上的插座： (32)6、茶几、大班桌盘插座： (32)7、关于地插： (32)六、水电怎样验收: (33)七、关于施工的问题: (34)八、电话线、网络线、有线电视线如何布线？ (35)九、电工系列常见的问题主要有： (36)一、家装电路施工图解以及厨房下水管如何安装1、电线接法电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。
2、线材选择家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；➢电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
➢目前电的安装方法很多，有是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
