管线综合设计
管线综合设计流程
管线综合设计流程管线综合设计的流程包括以下几个步骤：1. 对建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间，提高天花的吊顶高度。
这一步需要具备空间意识，对净高尤其重视。
净高计算时，要按“层高—梁高=净高”。
计算机电净高时，尤其注意扣除地面装饰完成面及管线支吊架占据空间。
2. 绘制过程中考虑工艺的安装美观性。
绘制过程需从整体出发，绘制过程中遵循平衡、分散原则。
避免管线过分集中，或者机电管线空间浪费。
3. 综合图绘制中必要的剖面补充。
有效地避免了机电管线在平面、立面上的交叉和冲突，以保证施工的顺利进行，节约工程成本。
通常绘制过程中，在密集点处绘制机电综合剖面图，详述密集处管道如何排布。
4. 遵循总体原则：大管优先，小管让大管；有压管让无压管；低压管避让高压管；常温管让高温、低温管；可弯管线让不可弯管线、分支管线让主干管线；附件少的管线避让附件多的管线，安装、维修空间≥500mm；电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
5. 综合管线间距最小值要求：结构专业原则上要求结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示等。
6. 在进行给排水专业设计时，要尽量少设置弯头；给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；除设计提升泵外，带坡度的无压水管绝对不能上翻等。
按照上述步骤进行操作后，就能完成管线的综合设计。
如需更多信息，建议咨询专业设计师或查阅相关设计手册。
综合管线设计说明
管线综合施工总说明1.综合管线规划原则1.1综合管线规划为合理利用有限地下空间，统筹安排各类工程管线，确定地下空间位置，协调各类工程管线之间的关系，为工程管线规划、设计、管线实施及规划管理提供依据。
1.2 工程管线综合规划主要内容：确定各类工程管线在地下敷设的排列顺序和各类工程管线的最小水平净距、最小垂直净距；确定各类工程管线在地下敷设的最小覆土深度；确定各类工程管线的平面位置及周围建（构）筑物的最小水平净距和最小垂直净距。
1.3 工程管线应满足近期建设要求，并保留远景发展的需要。
1.4 各类工程管线内容有：给水管道、雨水管道、污水管道、电力管道(强电管线)、燃气管道及信息管道（弱点管线）（移动、联通、电信、有线电视）等，各专业规划应相互协调。
2.设计规范、标准2.1《室外给水设计规范》（GB50013-2006）2.2《室外排水设计规范》（GB50014-2006）(2011年版)2.3《城市工程管线综合规划规范》（GB50289-98）2.4《城镇供热管网设计规范》（CJJ 34-2010）2.5《城镇燃气设计规范》（GB50028-2006）2.6《电力工程电缆设计规范》（GB50217-2007）2.7《低压配电设计规范》（GB50054-2011）2.9《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.10《电气装置安装工程电缆电路施工及验收规范》（GB50168-2006）2.11《通信管道与通道工程设计规范》（GB50373-2006）2.12《通信管道工程施工及验收技术规范》（GB50374-2006）3.设计原则3.1管线规模容量按远期考虑，管网系统都按远期规划进行设计；3.2管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置；3.3设计范围内，所有管线均考虑埋地敷设；3.4所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾；3.5结合道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷；3.6所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑；3.7尽量减少管线在道路交叉口处交叉。
建筑项目中管线综合设计
建筑项目中管线综合设计工作内容
1.建筑项目中管线综合设计工作
在方案设计阶段，可结合现状及建筑规划需求，确定各干管的走向及与各市政外线的结合点，除关键的主干管和有条件的主干管定出具体位置以外，一般管线暂不确定位置。
经过项目综合发现矛盾，调整布置，确定各管线在道路上的排列顺序和相对位置。
在施工图设计阶段，确定各工程管线具体的平面位置、相对的竖向位置，并解决管线交叉处的竖向矛盾。
市政分院可按下列流程开展管线综合设计工作：
a.调查管线现状及区域管线系统规划；
b.掌握建筑开发对管线布设的需求；
c.确定规划原则，并提出管线综合方案，确定管线设计要求；
d.各管线专业设计单位依照管线综合方案，进行具体方案设计，
并将设计成果反馈给我方；
e.对各管线专业设计方案进行汇总并进行分析，理出存在冲突的
地方，提出解决方案，并经协调后，确定最终的管线综合方案，再次反馈给各管线专业设计单位；
f.各管线专业设计单位依照最终的管线综合方案，进行具体方案
设计，并将设计成果再次反馈给我方；
g.将各管线专业设计单位设计成果进行汇总，并提出施工注意事
项。
上述工作流程在施工过程中有助于避免因为各专业管线之间的布设冲突而产生的大量协调工作，提高了施工效率，保证工程的进度和质量。
2.建筑项目中管线综合设计成果
1）管线综合设计说明；
2）管线综合横断面图设计图；
3）管线综合平面图设计图。
管线综合工程设计
1.1管线综合1.1.1设计范围及原则（1）设计范围本次设计综合考虑，需布设的管线有：给水管线、污水管线、雨水管线、电力电缆、通信电缆、燃气管线等管线。
（2）设计原则1）以各专业管线工程规划及方案为基础，整体考虑，统筹安排，合理利用城市土地，综合确定各种管线空间位置，避免工程管线之间及其相关建筑物、构筑物之间相互矛盾和干扰，为各专业工程管线的设计和规划管理提供依据。
2）根据道路横断面设计，结合地区发展，合理布置，充分利用道路地下空间，尽量减少占用道路以外土地，并应充分考虑远期发展需要。
3）考虑到各专业管线维护管理方便，管线尽量布置人行道、绿化带、隔离带下，个别管线需布置在道路红线以外的管线尽量节省地下占用的空间。
4）各种管线水平位置的处理，原则上各种管线尽量顺行，线路尽量短捷，减少穿越交叉路口。
减少管线之间的交叉，从而减少管线埋深，节省工程投资。
5）管线之间位置的排序要根据规划及设计导则要求，考虑管线之间如何排列占地最少，并且考虑管线之间施工方便和今后运行使用中维护管理的方便。
6）各种管线水平距离和各垂直净距的设计，主要依据《城市工程管线综合规划规范》（GB50289-2016）和专业已有的规范、规程、标准图集及施工图等资料为准，统筹进行管线综合设计。
1.1.2主要标准《城市工程管线综合规划规范》GB50289–2016《城市给水工程规划规范》GB50282-2016《城市排水工程规划规范》GB50318-2017《城乡建设用地竖向规划规范》GJJ83-2016《室外排水设计标准》GB50014-20211.1.3管线综合平面布置原则各种管线最小埋深见下表所示道路宽度30m及以上的断面雨水、污水管道宜沿道路两侧双侧布管，40米及以上的道路断面给水管道宜沿道路两侧双侧布管。
具体管线布置及排数还应结合上位规划综合分析后确定。
根据各种管线性质、易损程度、建筑物对各种管线的安全距离要求以及各种管线相互间的安全距离要求，本着压力流避让重力流，易弯曲管线避让不易弯曲管线，临时性管线避让永久性管线等原则，设计原则上对各种管线安排如下：雨水、污水管线安排在机动车道下，给水管道、电力管沟、通信电缆、有线电视电缆安排在非机动车道或人行道下，路灯电缆放在侧石内侧，路灯杆安排在人行道上或绿化隔离带内。
管线综合设计规范

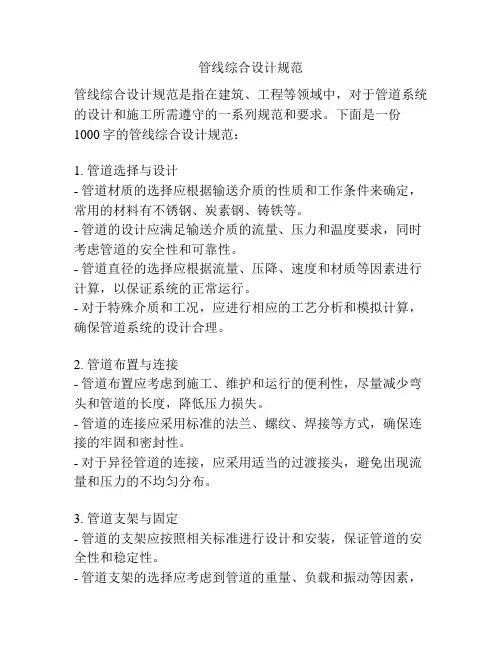

管线综合设计规范管线综合设计规范是指在建筑、工程等领域中，对于管道系统的设计和施工所需遵守的一系列规范和要求。
下面是一份1000字的管线综合设计规范：1. 管道选择与设计- 管道材质的选择应根据输送介质的性质和工作条件来确定，常用的材料有不锈钢、炭素钢、铸铁等。
- 管道的设计应满足输送介质的流量、压力和温度要求，同时考虑管道的安全性和可靠性。
- 管道直径的选择应根据流量、压降、速度和材质等因素进行计算，以保证系统的正常运行。
- 对于特殊介质和工况，应进行相应的工艺分析和模拟计算，确保管道系统的设计合理。
2. 管道布置与连接- 管道布置应考虑到施工、维护和运行的便利性，尽量减少弯头和管道的长度，降低压力损失。
- 管道的连接应采用标准的法兰、螺纹、焊接等方式，确保连接的牢固和密封性。
- 对于异径管道的连接，应采用适当的过渡接头，避免出现流量和压力的不均匀分布。
3. 管道支架与固定- 管道的支架应按照相关标准进行设计和安装，保证管道的安全性和稳定性。
- 管道支架的选择应考虑到管道的重量、负载和振动等因素，确保支架的强度和刚度。
- 支架的安装位置应满足操作和维护的要求，方便对管道进行检修和更换。
4. 管道绝热与保温- 对于输送高温介质的管道，应进行绝热处理，减少热量损失和热辐射。
- 绝热材料应具有良好的热导率和耐热性能，确保管道系统的热平衡和稳定。
- 管道绝热材料的安装应符合相关标准，确保绝热层的完整性和紧密性。
5. 管道安全与防护- 管道系统应设置相应的安全设备和防护措施，如压力表、温度计、安全阀等，确保操作的安全性。
- 管道系统应遵守相关法律法规，如防火、防静电、防腐蚀等要求，确保人身和设备的安全。
- 在设计和施工过程中，应注重人员的安全培训和防护意识的培养，提高操作人员的安全意识和应急能力。
综上所述，管线综合设计规范是确保管道系统设计、施工和运行的安全性、高效性的基本要求。
只有严格遵守相关规范和要求，才能保证管道系统的稳定运行，减少事故的发生，提高工程的质量和效果。
综合管线设计规范
综合管线设计规范的应用现状
添加标题
添加标题
综合管线设计规范的发展历程
添加标题
添加标题
综合管线设计规范的未来展望
综合管线设计规范的发展趋势
智能化：利用先进技术实现管线设计的智能化，提高设计效率和准确性。 绿色环保：注重环保理念，采用低碳、节能的技术和材料，降低对环境的影响。 标准化：制定更加完善的综合管线设计规范，推动行业的标准化发展。 集成化：将多种专业管线集成在一个平台上进行设计，实现信息共享和协同工作。
综合管线设计的原则
确保安全：设计时应充分考虑管线的承载能力和耐久性，确保管线在使用 过程中不发生安全事故。
经济合理：设计时应遵循经济合理的原则，尽可能降低管线的建设和维护 成本。
协调统一：设计时应充分考虑管线的整体性和协调性，确保各管线之间相 互配合、协调工作。
灵活可变：设计时应考虑管线的可变性，以便在未来的建设和改造中能够 方便地进行调整和修改。
综合管线设计规范的前景展望
智能化技术的应 用：随着科技的 进步，智能化技 术将在综合管线 设计规范中发挥 越来越重要的作 用，提高设计效 率和精度。
绿色环保理念： 随着社会对环保 的重视，综合管 线设计规范将更 加注重绿色环保 理念，减少对环 境的负面影响。
标准化和模块化： 未来综合管线设 计规范将更加注 重标准化和模块 化，提高设计效 率，降低成本。
管线的分类与定义
管线的分类：根据用途、材质、压力等级等因素对管线进行分类。
管线的定义：管线是指将液体、气体等介质从一个地方输送到另一 个地方的结构物，包括管道、管束、管组等。
管线的功能：输送介质、支撑结构、保护设施等。
管线的标准：根据不同的行业和领域，管线有不同的标准和规范， 综合管线设计规范是其中之一。
道路工程管线综合设计方案
道路工程管线综合设计方案一、前言随着城市化进程的不断加速，现代城市的道路、水电气管线等基础设施也在不断拓展和完善。
道路工程管线综合设计，是指在城市道路建设中，同时考虑到各种管线（包括排水管线、供水管线、天然气管线等）与道路的设计、施工和维护等工程技术问题，以协调各种管线与道路的工程设计方案，以求达到最佳的综合利用和最大的经济效益。
本文以某市某地区的道路工程管线综合设计为例，探讨其中的技术问题和解决方案。
二、设计范围本次道路工程管线综合设计范围涉及某市某地区内的一条主干道及其附属的供水、供电、排水、天然气等管线工程。
具体包括：1. 道路工程设计：包括道路路面材料选用、道路宽度和弯线等设计、交通标志和交通信号灯设计等；2. 供水管线设计：包括供水管道的材质、直径大小、压力容量等设计；3. 供电管线设计：包括供电线路的走向、电杆的设置、负荷容量等设计；4. 排水管线设计：包括雨水排水、污水排水等管线的布置和排水口的设置等设计；5. 天然气管线设计：包括天然气管道的材质、直径大小、压力容量等设计。
以上设计范围综合考虑各管线的相互影响和冲突，力求在有限的道路空间内，实现各管线的最佳布置和最佳设计。
三、技术问题与解决方案1. 道路工程设计道路工程设计的关键问题是如何在有限的空间内，实现各种交通功能和管线敷设的协调。
针对这一问题，本次设计方案采用了以下几种措施：- 路面材料选用：选择高强度、防滑且经久耐用的路面材料，以满足道路的使用寿命和运行安全性；- 路面宽度和弯线设计：根据实际车流量和车辆类型，设计合理的车道宽度和弯道半径，以满足各种车辆的通行需求；- 交通标志和信号灯设计：根据道路的车流量和道路交通情况，设置合理的交通标志和交通信号灯，以保障道路交通的顺畅和安全。
2. 供水管线设计供水管线设计的关键问题是保障供水质量和供水压力，同时避免地下水和土壤对供水管道的腐蚀。
为解决这一问题，本次设计方案采用了以下几种措施：- 供水管道材质选用：选择抗腐蚀、耐压力的供水管道材质，以保障供水管道的使用寿命和供水质量；- 供水管道直径大小设计：根据供水需求和供水压力，设计合理的供水管道直径大小和负荷容量，以满足供水需求和保障供水质量。
住宅小区管线综合规划设计分析
住宅小区管线综合规划设计分析1. 引言1.1 研究背景住宅小区管线综合规划设计在城市建设中具有重要意义，但目前仍存在一些问题和挑战。
随着城市人口的不断增加和城市化进程的加快，住宅小区的规模和密度不断扩大，给管线规划设计带来了更大的复杂性和挑战性。
现有的管线设计往往是单一管线的布局，缺乏整体规划和设计，导致管线之间的冲突和交叉问题较为突出。
管线的老化和维护管理不足也是当前住宅小区管线规划设计中需要解决的难题。
对住宅小区管线综合规划设计进行深入研究和探讨，对于提高城市管线规划设计的科学性和有效性，保障住宅小区居民生活质量，推动城市可持续发展具有十分重要的意义。
本文将针对住宅小区管线综合规划设计中存在的问题和挑战，结合实际案例进行分析和探讨，提出一些规划建议和未来展望，以期为相关领域的研究和实践提供一定的参考和借鉴。
1.2 研究目的住宅小区管线综合规划设计是为了提高小区居民生活质量，保障住宅小区的正常运行和居民的生活用水、供暖等基础设施的顺畅运行。
本次研究的目的在于通过对住宅小区管线综合规划设计的分析，提出科学合理的管线规划设计要点，探讨管线综合规划设计方法，借鉴实际案例进行分析，展示规划设计的成果，从而为未来住宅小区的管线规划建设提供有效的参考和指导。
通过本次研究，旨在为优化住宅小区的管线布局，提高管线设施的综合利用率和运行效率，优化管线系统的配置与设计，提升小区居民的生活质量和居住环境品质，实现住宅小区的可持续发展和管理。
2. 正文2.1 分析现状住宅小区管线的现状分析是整个综合规划设计的基础。
首先要对管线系统进行全面调查和评估，包括水、电、燃气、通信等各项管线。
通过调查可以了解管线系统的布局、年限、状况等信息，为后续设计提供依据。
在分析现状的过程中，需要关注以下几个方面：首先是管线系统的布局和连接关系，要了解各个管线之间的联系和影响，从而为优化设计提供数据支持。
其次是管线系统的状况和安全性评估，要考虑管线的老化、损坏和安全隐患，及时进行修复和更新。
管线综合设计
【降板或有特殊净空要求处】
【降板区域】 梁下H=600mm左右
【其他部位】 梁下H=800mm左右
【扶梯基坑底部】
【扶梯基坑】 尽量做到板下400mm安装高 度并满足2.4m车道要求，否 则要损失车位或车行道。
【BIM管综案例：地下室核心筒部位】
【BIM管综案例：消防泵房】
【BIM管综案例：】管线密集部位
时解决,记录《技术评审表》； 4、建筑复核是否按照技术评审结果及方案《纪要》反映到各专业。
1、机电专业按扩初的要求完善水暖电各专业图纸设计、细化机房详图，并
施工 图
完善优化 管线综合 成果用于 指导专业 管线调整
技术评 审会/ 图纸会 审会
建筑/机 电设总
建筑工种 结构工种 机电工种
提供单专业作业图（主干管及重要部位所有管线）； 2、机电进行管线综合设计（二维或BIM）、绘制重点部位的CAD或BIM剖面
R
3.典型管线安装示意图 【例：管线平面布置原则】 风左/下，水中/中，电右/上
【例：地下车库梁板结构】 风贴梁，水电居中，上翻绕行
【管线安装高度】 梁下H=600mm左右
【例：地下车库无梁楼板】 风贴板，水电居中，下翻绕行
【管线安装高度】 板下H=800mm左右
【管线绕行原则】 小管绕大管，有压绕无压等
【商业管线竖向安装】
【商业公共部位、内街】 支管于此敷设， H=400mm左右
【商铺部位】 主干线尽量在此敷设，
H=600~800mm左右
【商业管线竖向安装】
【疏散、后勤走廊】 净高≥2.4m，主干线
尽量在此敷设
【商铺部位】 支管于商铺内敷设，
H=600mm左右
【办公管线竖向安装】
管线综合设计技术细则与措施
管线综合设计技术细则与措施3.7.1一般规定1.基地内各种管线需与城市相关管线协调。
2.管线布置应满足安全及使用要求，宜与主体建筑、道路及相邻管线平行。
地下管线应从建筑物向道路方向由浅至深敷设。
3.管线布置力求线路转弯少、交叉少。
困难条件下其交叉的交角不应小于45%。
4.管线布置力求不横穿公共绿化、庭院绿地，并留有道路行道树的位置。
5.各种管线的埋设顺序一般按管线的埋深深度自建筑物向道路由浅至深排列，其顺序为：通信电缆、热力管、电力电缆、燃气管、给水管、雨水管和污水管。
6.在车行道下管线的最小覆土厚度，燃气管为0.8m，其他管线为0.7m。
7.室外各种管线沟盖、检查井，应尽量避免布置在重点景观绿化部位。
3.7.2 地下管线最小水平及垂直距离1.地下管线之间最小水平净距见表3.7.2-1。
2.各种管线之间最小垂直净距见表3.7.2-2。
表3.7.2-1 各种地下管线之间最小水平净距(m)注：（1）表中给水与排水管之间的净距适用于管径≤200mm者，当管径＞200mm时其净距应≥3.0m。
（2）≥10kV的电力电缆与其他任何电力电缆之间应≥0.25m，如加套管，净距可减至0.1m；＜10kV的电力电缆之间应≥0.1m。
（3）低压燃气管的低压为≤0.005MPa，中压为0.005~0.3MPa，高压为0.3~0.8MPa。
表3.7.2-2 各种地下管线之间最小垂直净距(m)3.各种管线与建筑物、构筑物之间的最小水平距离见表3.7.2-3。
表3.7.2-3 各种管线与建、构筑物之间的最小水平间距(m)注：（1）表中给水管与城市道路侧石边缘的水平间距1.0适用于管径≤200mm者，当管径＞200mm时其间距应≥1.5m。
（2）表中给水管与围墙或篱笆的水平间距1.5m适用于管径≤200mm者，当管径＞200mm时其间距应≥2.5m。
（3）排水管与建筑物基础的水平间距，当埋设深度淺于建筑物基础应≥2.5m。
（4）表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道管径≤250mm时2.5m，管径＞300mm为3.0m，对于直埋开式热力管道为5.0m。
住宅小区管线综合规划设计分析
住宅小区管线综合规划设计分析随着城市化进程的加快，住宅小区的建设更加注重综合管线规划设计，以确保居民生活的便利和安全。
管线综合规划设计是指对小区内的供水管道、排水管道、燃气管道、通信管道等各类管线进行综合规划和设计，以满足居民日常生活和社区设施的需要。
一、综合管线规划设计的重要性1. 保障居民生活用水安全。
供水管道是小区内最为重要的管线之一，必须合理规划布局，确保供水的安全性和充足性。
还需要考虑供水管道的维护和保养，防止管道老化、渗漏等问题，影响居民的生活用水安全。
2. 确保排水畅通。
排水管道的设计和规划要考虑到小区的地势和水文情况，以确保排水的畅通和排水系统的可靠性，避免因排水不畅而造成的污水倒灌和积水等问题。
3. 安全合规的燃气管道设计。
燃气管道是小区内的另一个重要管线，在设计规划时必须符合安全规范和合法标准，以确保居民的用气安全和燃气系统的可靠性。
4. 合理布局通信管道。
随着信息化时代的发展，通信管道的布局和设计也显得尤为重要，要考虑到现代化的通信设备和网络，以满足居民对通信设施的需求。
1. 便捷性原则。
合理布局各类管线，以确保居民的生活用水、用气、通信等各类设施的便利性和便捷性，减少管线设施对小区环境和人员活动的影响。
2. 安全性原则。
规划设计要符合安全标准和规范，考虑到不同管线设施的安全距离和隔离要求，以保障小区居民的生命财产安全。
3. 可维护性原则。
管线的规划设计要考虑到维护保养的方便性，确保管线设施的日常维护和保养工作能够顺利进行。
4. 环保性原则。
在规划设计中要考虑到各类管线设施对周边环境的影响，并采取相应的环保措施，保护小区周边的生态环境。
1. 管线的合理布局。
根据小区的地形地貌和规划布局，对各类管线进行合理布局，确保各类管线设施之间的相互配合和协调。
2. 管线的安全保护。
对各类管线设施进行安全保护，采取保护措施，避免管线因外力破坏或者其他原因导致的安全隐患。
3. 管线的合理交叉和穿越。
市政工程管线综合设计的要点
市政工程管线综合设计的要点一、市政工程管线综合设计的原则及内容1、市政工程管线综合设计的原则在满意各种管线最小水平净距的前提下，使管线尽量安置在非机动车道下，避开机动车道以防止车辆荷载对管线形成损坏。
市政工程管线归纳计划应与项目开展状况相匹配，力求做到“同步计划”。
建造项目立项后应及时托付有资质的计划单位提早介入，开展有关计划作业，计划效果有必要在施工图计划时编制完结。
从事市政管线归纳计划的人员有必要了解法令、法规、标准、规程以及专业工程管线的特殊要求，使管线归纳计划做到有据可依。
进行市政工程管线归纳计划时，应尽量削减管线在道路穿插口处穿插，当工程管线竖向发作对立时，应当遵从：压力管线让重力管线，可曲折管线让不易曲折管线，分支管线让主干管线，小管径管线让大管径管线。
市政工程管线归纳计划应重视近期建造计划，思考远期开展，并与各专业管线单位的专项计划相符。
2、市政工程管线综合设计的内容编制市政工程管线归纳的意图是在城市道路有限断面上对各类工程管线进行归纳组织，统筹规划，避免各工程管线在平面和竖向空间的互相冲突与搅扰，其主要设计内容：断定城市工程管线在地下敷设时的摆放次序和工程管线间的最小水平间距与最小笔直净距；断定工程管线在地下敷设时的最小覆土深度；断定市政管线架空敷设时管线及杆线的平面方位及周围建（构）筑物、道路、相邻工程管线之间的最小水平净距和最小笔直净距；断定城市工程管线在地下敷设时管线与市政景观的联系。
二、市政道路管线综合设计技巧1、水平布置技巧1.1在进行管线的安置时，两个相邻的管线之间应当不存在任何的厉害联系，两者应当是互为安全的，禁止将两种存在风险联系的管线安置在一起。
比方燃气管线和热力管线，假如这两种管线之间的距离比较近，那么假如发作燃气管走漏的状况，那么热力管线很容易发生爆破。
1.2在满意各种规划需求以及有关标准的状况下，能够将两个需求距离比较小的管线安置在相邻的方位。
与此相反的，假如两者之间的需求距离比较大的话，那么能够将两种管线选用错开安置的办法。
（完整版）城市工程管线综合设计规范
（完整版）城市⼯程管线综合设计规范城市⼯程管线综合规划规范1总则1.0.1为合理利⽤城市⽤地,统筹安排⼯程管线在城市的地上和地下空间位置,协调⼯程管线之间以及城市⼯程管线与其他各项⼯程之间的联系,并为⼯程管线规划设计和规划管理提供依据,制定本规范。
1.0.2本规范适⽤于城市总体规划(含分区规划)、详细规划阶段的⼯程管线综合规划。
1.0.3 城市⼯程管线综合规划的主要内容包括:确定城市⼯程管线在地下敷设时的排列顺序和⼯程管线间的最⼩⽔平净距、最⼩垂直净距；确定城市⼯程管线在地下敷设时的最⼩覆⼟深度；确定城市⼯程管线在架空敷设时管线及杆线的平⾯位置及周围建（构)筑物、道路、相邻⼯程管线间的最⼩⽔平净距和最⼩垂直净距。
1.0.4 城市⼯程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。
1.0.5 城市⼯程管线综合规划应结合城市的发展合理布置,充分利⽤城市地上、地下空间。
1.0.6 城市⼯程管线综合规划应与城市道路交通、城市居住区、城市环境、给⽔⼯程、排⽔⼯程、热⼒⼯程、电⼒⼯程、燃⽓⼯程、电信⼯程、防洪⼯程、⼈防⼯程等专业规划相协调。
1.0.7 城市⼯程管线综合规划除执⾏本规范外,尚应符合国家现⾏有关标准、规范的规定。
2 地下敷设2.1⼀般规定2.1.1城市⼯程管线宜地下敷设。
2.1.2⼯程管线的平⾯位置和竖向位置均应采⽤城市统⼀的坐标系统和⾼程系统。
2.1.3⼯程管线综合规划要符合下列规定:2.1.3.1应结合城市道路⽹规划,在不妨碍⼯程管线正常运⾏、检修和合理占⽤⼟地的情况下,使线路短捷。
2.1.3.2应充分利⽤现状⼯程管线。
当现状⼯程管线不能满⾜需要时，经综合经济、技术⽐较后，可废弃或抽换。
2.1.3.3平原城市应避开⼟质松软地区、地震断裂带、沉陷区以及地下⽔位较⾼的不利地带；起伏较⼤的⼭区城市，应结合城市地形的特点合理布置⼯程管线位置，并应避开滑坡危险地带和洪峰⼝。
2.1.3.4⼯程管线的布置应与城市现状及规划的地下铁道、地下通道、⼈防⼯程等地下隐蔽性⼯程协调配合。
管线综合设计总说明
管线综合设计总说明一、设计范围本次设计范围内的莲花路北起芙蓉路，南起繁华大道，全长约603.954m，红线宽度45m。
道路为城市主干道，为沥青混凝土路面既有道路。
交叉道路包括芙蓉路、北海路和繁华大道。
二、设计依据1.《城市工程管道综合规划规范》（gb50289-98）；2.合肥市道路交通及附属设施设计指导手册；3.各管道产权单位提供的相关管道资料及施工要求。
三、管线现状调查根据各方提供的信息，道路红线内涉及的市政管道包括雨水管道、污水管道、供水管道、供电管道、电信管道等。
1、雨水：现状雨水管道单列布置，位于道路中心线以东2m处，管径为D400~d1400。
2.污水：现状污水管道为单排布置，芙蓉路至北海路段，位于道路中心线以西2米处，管径d400；北海路至繁华大道段，位于道路中心线以西18米处，管径d1000。
3.供水：现状给水管道位于中心线以西10米处，管径dn300。
4.权力：现状电力为入地电力排管，位于道路中心线以西16.5米处，电压等级为35kv。
5.电信：现状电信为入地电缆，位于道路中心线以西12米处。
四、设计原则本次实施的莲花路为已建道路，管线综合设计主要原则如下：1、各工程管线尽量避免布置在车行道下；2.弱电综合管线（电信、移动、联通、有线电视等）同沟敷设；3.在满足设计规范要求的情况下，各专业管道检查井和井室的尺寸应尽量小小值，检查井间距尽量采用较大值。
四、设计内容根据各管线单位提供的新建、改建、扩建等要求，结合《城市工程管线综合规划规范》（gb50289-98）有关规定，结合9.25召开的管线综合协调会确定的管线断面，进行本次管线综合设计。
设计内容主要包括管综平面设计、管综断面布置。
管线断面布置图仅作为参考，具体位置参见管综平面设计图。
1.雨水管道综合设计（1）本次道路实施范围内的现状雨水管道全部废除新建。
雨水管道按双排布置，分别位于道路中心线以东17米和以西14米处，设计管径为D500~d1400。
管线综合方案设计要求
1、设计说明需单独成文，不得简单套用设计通用文字，要依据项目情况详细描述管线规模、管线及附属设施布局，并阐明设计理由及意图。
基本内容应包括项目概况、设计依据、周边市政配套环境、管线综合设计等。
2、图纸应包含项目区位图、管线综合平面图（1:500 或1:1000）、各专业管线平面图（燃气、给水及消防、排水、通信、电力、供热等）、横断面图、综合节点标高控制图（表）等。
所有图纸需标明图名、图签、指北针、比例尺、图例等要素。
（1）管线综合平面图需反映室外所有管线及附属设施的布局情况，专业管线平面图只反映单类管线及附属设施布局。
管线密集的地段应增加管线横断面图并标注断面管线间距，管线交叉较为复杂的节点应列出标高控制表。
（2）标准图表名称：管线综合平面图、给水及消防管线平面图、雨水管线平面图、污水管线平面图、燃气管线平面图、电力排管平面图、通信排管平面图、热力管线平面图、横断面图、综合节点标高控制图（表）。
3、平面坐标采用南通1994 坐标体系，竖向高程采用国家1985高程体系。
4、根据项目类型选择合理的工作底图，宜使用1：500 地形图、现状管线图以及经规划部门认可的城市道路网、建筑总平面等图纸。
用地红线外围应表达完整的城市道路、水系、绿地、市政配套管线等环境要素。
用地红线内平面设计要清晰表达建（构）筑物、场地、道路、绿化等要素，注明用地红线界址坐标、地下空间边界线、建筑层数和屋顶标高，地下人防区域需通过图示标注与非人防区域加以区分。
5、按照《江苏省城市地下管线数据标准》（DGJ32/TJ 187-2015）中第4.1 条规定的地下管线分类、代号、颜色绘制管线图例。
管线代号应细化至子类，电力、信息与通信等同沟敷设的管线代号则标注大类。
6、除河道蓝线、用地红线、管线及附属设施外，其余设计内容不得用彩色线型表达。
7、除连接市政管线的引入和接出管，基地内所有管线及附属设施不得布置在用地红线以外。
8、为保障室外地埋管线布局空间充足，除人防区域外，电力管、通信管、加压水管等宜采用地下室桥架方式连接到户。
道路管线综合设计概述
道路管线综合设计概述摘要：市政道路下敷设有各种市政管线，为了各种管线顺利实施，需要对市政管线进行综合设计，满足整个市政设施的使用功能。
关键词：市政道路；市政管线；管线综合设计；横断面；管线高程市政道路下敷设有各种市政管线，一般都有给水、雨水、污水、电力、通讯、燃气、照明等市政管线，在北方寒冷地区还有热力管。
市政管线设计是市政道路设计的重要组成部分，而市政管线涉及给排水、电气、燃气等多个专业，多个专业需相互配合协调。
在设计时更需要其中一个专业的设计人员进行综合考虑，而管线综合设计一般由给排水专业承担。
以下结合本人在市政道路给排水设计的一些经验，对管线综合设计进行一些探讨和交流。
一、管线资料的收集市政设计一般依据相应的规划的进行，如果是现状道路改造，还需参照现状的情况。
因此管线综合设计，第一步是收集相应规划和现状管线资料，对所有管线的种类和规格了解清楚。
二、横断面设计确定管线种类和规格后，然后结合道路专业提供的道路横断面进行，管线横断面设计。
管线横断面布置是管线布置的基础，是管线综合设计最重要的一步。
管线横断面布置，首先考虑将管线布置在非机动车道和绿化带下。
优先将电力电信管道布置在非机动车道下。
电力电信管道一般均为单侧布置，电缆沟布置在东（南）侧非机动车道下，通信管道布置在西（北）侧非机动车道下。
再考虑将燃气管敷设在西（北）侧非机动车道下。
在管线横断面设计时，将电力管、电信管、燃气管敷设在非机动车道下，尽量不敷设在机动车上，如果非机动车道宽度不够，无法满足上述三管敷设要求，需与道路专业协商，必要时需拓宽非机动车道宽度。
特殊情况下，在一些市政支路上，非机动车道宽度只能布置电力管、电信管时，也将燃气管敷设在非机动车道下。
给排水管线中，由于给水为压力管，优先布置在非机动车道下。
为了便于雨水口连接管接入，雨水管尽量布置紧靠道牙。
如果雨水管为单侧敷设，而且道路中心有宽带超过2米的中心绿化带，可以将雨水管敷设在中心绿化带。
管线综合平面设计
根据城市排水需求和规范要求，合理规划排水管 道的位置和走向，确保排水系统的正常运行。
燃气管道设计
根据城市燃气需求和规范要求，合理规划燃气管 道的位置和走向，确保燃气系统的正常运行。
工业管线综合设计
工艺管道设计
根据工业生产工艺需求和规范要 求，合理规划工艺管道的位置和 走向，确保生产过程的正常运行。
详细描述
管线综合分析包括对管线的工艺流程、安全性能、施工难度、维护成本等多个方面的评估。通过综合 分析，可以及时发现和解决设计中存在的问题，提高设计质量和可靠性。
03 管线综合平面设计应用
建筑管线综合设计
建筑给排水设计
根据建筑用途和规范要求，合理规划给排水管道的位置和走向， 确保供水、排水系统的正常运行。
安全至上
在满足功能需求的同时，确保 管线的安全运行，预防潜在的
隐患和风险。
便于维护
设计应考虑到管线维护的需求 ，提供便捷的维护通道和操作
空间。
美学考量
在满足功能和安全的前提下， 兼顾管线的美观度，提升整体
环境品质。
设计原则
01
规范性
遵循国家和行业的相关规范，确保 设计符合标准要求。
灵活性
考虑未来可能的变化和扩展，设计 应具备足够的灵活性。
动力管道设计
根据工业设备运行需求和规范要 求，合理规划动力管道的位置和 走向，确保设备的安全稳定运行。
自动化仪表设计
根据工业自动化需求和规范要求， 合理规划自动化仪表的位置和走 向，确保生产过程的监测和控制。
04 管线综合平面设计案例分 析
案例一：某住宅小区管线综合设计
设计目标
确保住宅小区内各类管线的布局合理、 安全、美观，满足居民生活需求。
管线工程综合设计原则与重难点
管线工程综合设计原则与重难点管线工程综合设计原则与重难点管线工程综合设计原则1.大管优先。
因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占有的空间较大，在平面图中先作部署。
2.暂时管线躲让长远管线。
3.有压让无压。
无压管道，如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水，所以，水平管段一定保持必定的坡度，是顺利排水的必需和充足条件，所以在与有压管道交织时，有压管道应躲让。
4.金属管躲让非金属管。
因为金属管较简单曲折、切割和连结。
5.电气避热避水。
在热水管道上方及水管的垂直下方不宜部署电气线路。
6.消防水管躲让冷冻水管（同管径）。
因为冷冻水管有保温，则有益于工艺和造价。
7.低压管躲让高压管。
因为高压管造价高。
8.强弱电分设。
因为弱电线路如电信、有线电视、计算机网络和其余建筑智能线路易受强电线路电磁场的扰乱，所以强电线路与弱电线路不该敷设在同一个电缆槽内，并且留必定距离。
9.附件少的管道躲让附件多的管道。
这样有益于施工和检修，改换管件。
各样管线在同一处布置时，还应尽可能做到呈直线、相互平行、不交织，还要考虑预留出施工安装、维修改换的操作距离、设置支、柱、吊架的空间等。
管线综合要点及难点部位1．机房内的管线部署：本工程所涉的机房东要有给排水机房、换热机房、消防泵房和空调机房等。
机房内管道规格较大，且需要与机电设施进行连结。
针对各样管线，把能够成排部署的成排部署，并合理安排管道走向，尽量减少管道在机房内的交织、返弯等现象。
在一些管线许多的部位，经过计算制作结合的管道支架，既节俭空间，又能够节俭资料，把整个机房部署得合理齐整。
2．进出机房的大型排管：进出机房的管道多为成排部署，我们会依据管道的材质和管道内的流体特点，计算管道重量，编制详细的管道支吊架制作安装方案。
3．管道竖井处：管道竖井是管道较为集中的部位，应提早进行管道综合，不然会使管道部署纷乱。
对该部位的管道进行剖析，依据管道到各个楼层的出口来详细确立管道在竖井内的地点，并在竖井进口处做大样图，注明不一样种类的管线的走向、管径、标高、坐标地点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管线综合设计
1.机电设备专业室内管线综合设计依据
根据各相关专业提供的图纸及国家规范。
2.综合管线
综合管线主要包括：给排水专业管线、空调通风专业管线及电气专业管线。
其中给排水管线主要包括生活给水管（其中又经常分高、中、低区生活给水管）、排（雨、污、生活废）水管、消防栓给水管（高、低区）、喷淋管（高、低区）以及生活热水管、蒸汽管等；空调通风管线主要包括空调通风管、平时排送风管、消防排烟管、空调冷冻水管、冷凝水管、以及冷却水管等；由于电气专业管线占用空间较少，因此在设计综合管线时只是将动力、照明等配电桥架和消防报警及开关联动等控制线桥架纳入涉及范围。
3.设计原则
3.1各种管线的平面排列及标高设计互相放生冲突时，先按以下原则处理：
（1）压力管道让无压（自流）管道；
（2）可弯管道让不可弯管道；
（3）小管径管道让大管径管道；
（4）冷水管道让热水管道；
在满足以上条件下，再尽量按以下原则安装：
（1）电气管线在上，水管线在下；
（2）给水管线在上，排水管线在下；
（3）风管尽可能贴梁底安装（交叉式在中下）
3.2室内明敷给水管道与墙、梁、柱的间距应满足施工、检修的要求。
除注明外，可参照下列规定：
（1）横干管：与墙、地沟壁的净距＞100mm；与梁、柱的净距＞50mm（在无接头处）。
（2）立管管道外壁距柱表面＞50mm；与墙面的净距参照表1.
表1不同管径的立管与墙面的净距要求
（3）当共用一个支架敷设时，管外壁距墙面不宜小于100mm，距梁柱不宜小于50mm。
（4）管道外壁之间的最小距离不宜小于100mm，管道上阀门不宜并列安装，应尽量错开位置，若必须并列安装时，阀门外壁最小净距不宜小于200mm。
（5）电线管与其他管道的平行净距不应小于100mm。
4.具体规则
（1）管线布置基本原则：
首先应该了解结构专业各平面的梁位、梁高、板厚等问题；其次是了解建筑天花的控制高度及天花的结构形式。
各专业管线的布置总则是：尽量错开、并排、向上、紧凑安装，且必须有足够的安装检修高度（空间）。
（2）根据实际层高，按规范规定及建筑要求，确定装修安装高度。
如：
a、走廊的净空要求通常为：≥2200mm（具体以建筑要求为准）
b、地下室车库的净空高度要求通常为：车道：≥2400mm（至少不应小于2200mm）单层车位区≥2200mm（至少不应小于2000mm）双层车位区≥3600mm （3）各管线的平面布置及走向应以综合管线平面图为准，同事参照水、电气、空调施工图施工。
综合管线图纸绘制过程及注意点
（1）首先必须进行大量的准备工作，将所有设备专业的每张图纸的管道逐一进行详细分析，每种管道最好采用两个图层，一个是管线图层，包括阀门及设备等，另一个是说明图层、用来标注该种管的管径、编号、文字说明等，为了便于区分，每种类型型的管线图层和说明图层采用一种颜色，比如风管、给水管、喷淋管、排水管、动力桥架采用各自不用的颜色（打图时为了突出显示管道线，可临时修改各说明图层颜色）。
另外，由于喷淋管较多，为了图面的清晰一般在较小的支管处断开，标上断开符号，施工时可参照喷淋平面。
（2）将经细致处理后得到的空调风水管、电桥架、各种给排水管及喷淋主管汇总于一张图中，最好是将水、电气的管线复制到空调通风图中，因为通风空调图纸图形相对比较复杂。
汇总后对重叠的各种管道进行调整、移动，同事确定十几种管道的上、下、左、右的相对位置，且必须注意某些管道的特定要求，如电气管线不能受湿，尽量安装在上层；排污管、排废水管、排雨水管有坡度要求，不能上下移动，所有其他管道必须避之；生活给水管宜在上方（以免受污染）
等。
（3）接着要根据结构的梁位、梁高和建筑层高及安装后的高度要求，在管线密集交叉较多或管线安装高度有困难的地方画安装剖面图，同时调整各管道的位置和安装高度，在必要的情况下还需要调整一些管道的截面尺寸（如风管截面）。
为了尽可能减少交叉点，有时须调整管道水平位置，管道上下排列时，要考虑哪些管道应在上，哪些在下；交叉管时，要考虑哪些管道能上绕，哪些能下绕。
（4）以上所有管道尺寸的修改及位置的调整都必须与相关专业设计人员进行磋商，并征得设计人员同意后，才能进行修改。
同事，被修改调整过的管道，其相应专业的施工图也应随之修改。
（5）对于住宅小区，管线综合的难点在地下室。
地面以上所有建筑物的各种管道都汇集到地下室，且地下室有本层自身的各种管道，从而形成了复杂的交叉管网。
（6）由于管线综合图纸里包括的管线众多，为了易于施工人员看图，各管线的图例必须清楚且各不相同，可以考虑采用管线中夹字的图例，比如自动喷淋水管可用图例—ZP—表示，给水管可用—J0—，—J—，—J1—分别表示低、中、高区的生活给水管，排水管一般都可以沿用原来给排水图纸里的图例W（污水），Y（雨水），F（废水）。
（7）由于管线众多，宜首先布置不能上弯以及空调风管、其他管线则通过水平调整来避让或翻弯。
