数控直流电源设计报告模拟电路部分第一部分系统设计1.1 设计题目及要求1)当输入交流电压为220v±10%时，输出电压在3-13v可调；2)额定电流为0.5A，且纹波不大于10mV；3)使用按键设定电压，同时具有常用电平快速切换功能（3v、5v、6v、9v、12v），设定后按键可锁定，防止误触；4)显示设定电压和测量电压，显示精度为0.01v。
1.2 总体设计方案1.2.1设计思路题目要求制作一个简易的可编程直流稳压电源，而我负责的是基础部分，即是电源。
而要使得家用交流220v电压变成v、5v、6v、9v、12v的直流电压必然要先经过变压器将电压变小，再经过整流电路、滤波电路和稳压电路才能得到稳定的之路电压。
于是基本功能部分全部电路由四部分组成：整流电路、滤波电路、稳压电路、稳压值选择电路、芯片供电电源。
1.2.2设计方案及论证比较一、整流电路方案：1. 半波整流电路，用一支二极管就能构成，简单易行。
所用元件数量极少，但是它只利用了交流电压的半个周期，所以输出电压低，交流分量大，效率低。
因此这种电路只适合用于整流电流较小，对纹波电压（脉动）要求不高的场合。
2.全波整流，采用单线桥式整流电路。
由四只二极管构成，具有输出电压高、纹波电压小、变压器利用率高等优点。
综上所述，虽然单线桥式整流电路所用到的元件较多，但由于元件成本并不高，加之性能大大优于半波整流电路，故选择后者。
二、滤波电路方案：1. 电容滤波。
在电路中，当有电压加到电容器两端的时候，便对电容器充电，把电能储存在电容器中；当外加电压失去（或降低）之后，电容器将把储存的电能再放出来。
充电的时候，电容器两端的电压逐渐升高，直到接近充电电压；放电的时候，电容器两端的电压逐渐降低，直到完全消失。
电容器的容量越大，负载电阻值越大，充电和放电所需要的时间越长。
这种电容带两端电压不能突变的特性，正好可以用来承担滤波的任务。
2.电感滤波。
利用电感对交流阻抗大而对直流用抗小的特点，可以用带铁芯的线圈做成滤波器。
数控dcdc电源设计设计思路
数控dcdc电源设计设计思路
1.确定输入电压范围：首先要确定数控电源的输入电压范围，根据电源的使用场景和需求，确定合适的输入电压范围，一般为直流输入。
2.选择DC/DC变换器拓扑结构：根据设计要求和输入电压范围选择合适的
DC/DC变换器拓扑结构，常用的有升压、降压和升降压三种拓扑结构，根据具体需求选择合适的拓扑结构。
3.选择功率器件：根据数控电源的输出功率需求，选择合适的功率器件，包括MOSFET、IGBT等，同时要考虑器件的开关频率和损耗，以及温度特性等。
4.设计控制电路：设计数控电源的控制电路，包括反馈控制回路和调节电路等，用于实现电压、电流的稳定调节和保护功能。
5.设计保护电路：设计数控电源的保护电路，包括过压保护、过流保护、短路保护等，用于保护整个电源和输出负载的安全运行。
6.设计滤波电路：设计数控电源的滤波电路，用于滤除输入和输出电压中的杂散波动和噪声，提高电源的稳定性和输出质量。
7.进行仿真和优化：使用仿真软件进行电路仿真和参数优化，通过参数优化可以
提高电源的效率、稳定性和可靠性。
8.制作样机并测试：根据设计的电路图和原理图制作样机，进行测试和验证，包括静态测试和动态测试，确保电源的各项指标符合设计要求。
9.进行样机验证和改进：根据样机测试结果，进行改进和优化，确保电源的性能和可靠性达到设计要求。
10.量产和应用：根据样机验证结果，进行批量生产，并将数控电源应用于实际场景中。
及时进行售后维护和升级。
数控dcdc电源设计设计思路

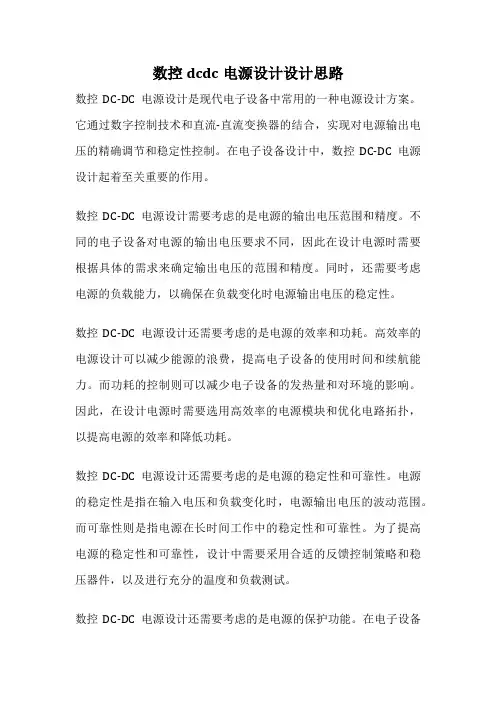

数控dcdc电源设计设计思路数控DC-DC电源设计是现代电子设备中常用的一种电源设计方案。

它通过数字控制技术和直流-直流变换器的结合，实现对电源输出电压的精确调节和稳定性控制。
在电子设备设计中，数控DC-DC电源设计起着至关重要的作用。
数控DC-DC电源设计需要考虑的是电源的输出电压范围和精度。
不同的电子设备对电源的输出电压要求不同，因此在设计电源时需要根据具体的需求来确定输出电压的范围和精度。
同时，还需要考虑电源的负载能力，以确保在负载变化时电源输出电压的稳定性。
数控DC-DC电源设计还需要考虑的是电源的效率和功耗。
高效率的电源设计可以减少能源的浪费，提高电子设备的使用时间和续航能力。
而功耗的控制则可以减少电子设备的发热量和对环境的影响。
因此，在设计电源时需要选用高效率的电源模块和优化电路拓扑，以提高电源的效率和降低功耗。
数控DC-DC电源设计还需要考虑的是电源的稳定性和可靠性。
电源的稳定性是指在输入电压和负载变化时，电源输出电压的波动范围。
而可靠性则是指电源在长时间工作中的稳定性和可靠性。
为了提高电源的稳定性和可靠性，设计中需要采用合适的反馈控制策略和稳压器件，以及进行充分的温度和负载测试。
数控DC-DC电源设计还需要考虑的是电源的保护功能。
在电子设备的使用过程中，电源可能会面临电压过高、电流过大、过热等问题，这些问题可能会对电子设备造成损害。
因此，在设计电源时需要加入过压保护、过流保护和过温保护等功能，以提高电源的安全性和可靠性。
数控DC-DC电源设计还需要考虑的是电源的尺寸和成本。
在电子设备中，电源通常需要尽可能小巧轻便，以满足电子设备的小型化和轻量化要求。
同时，电源的成本也需要尽可能低，以降低电子设备的生产成本。
因此，在设计电源时需要选用尺寸紧凑的电源模块和低成本的电源器件，以满足电子设备的要求。
数控DC-DC电源设计是一项综合考虑电源输出电压范围和精度、效率和功耗、稳定性和可靠性、保护功能、尺寸和成本等因素的设计任务。
