波特率计算

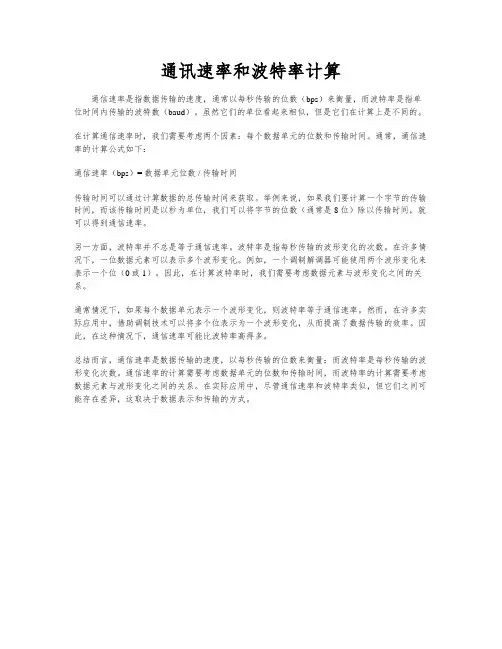

通讯速率和波特率计算
通讯速率和波特率计算
通信速率是指数据传输的速度，通常以每秒传输的位数（bps）来衡量，而波特率是指单位时间内传输的波特数（baud）。
虽然它们的单位看起来相似，但是它们在计算上是不同的。
在计算通信速率时，我们需要考虑两个因素：每个数据单元的位数和传输时间。
通常，通信速率的计算公式如下：
通信速率（bps）= 数据单元位数 / 传输时间
传输时间可以通过计算数据的总传输时间来获取。
举例来说，如果我们要计算一个字节的传输时间，而该传输时间是以秒为单位，我们可以将字节的位数（通常是8位）除以传输时间，就可以得到通信速率。
另一方面，波特率并不总是等于通信速率。
波特率是指每秒传输的波形变化的次数。
在许多情况下，一位数据元素可以表示多个波形变化。
例如，一个调制解调器可能使用两个波形变化来表示一个位（0或1）。
因此，在计算波特率时，我们需要考虑数据元素与波形变化之间的关系。
通常情况下，如果每个数据单元表示一个波形变化，则波特率等于通信速率。
然而，在许多实际应用中，借助调制技术可以将多个位表示为一个波形变化，从而提高了数据传输的效率。
因此，在这种情况下，通信速率可能比波特率高得多。
总结而言，通信速率是数据传输的速度，以每秒传输的位数来衡量；而波特率是每秒传输的波形变化次数。
通信速率的计算需要考虑数据单元的位数和传输时间，而波特率的计算需要考虑数据元素与波形变化之间的关系。
在实际应用中，尽管通信速率和波特率类似，但它们之间可能存在差异，这取决于数据表示和传输的方式。
51系列单片机波特率的计算方法
51系列单片机波特率的计算方法概述51系列单片机是一种常用的低功耗、高性能的8位单片机。
在串行通信中，波特率是指单位时间内传输的数据位数，是一个十分重要的参数。
计算正确的波特率可以确保数据的可靠传输和通信的稳定性。
本文将详细介绍51系列单片机波特率的计算方法，并给出实际应用中的示例。
计算机波特率的原理波特率是通过改变每个数据位的传输时间来实现的。
对于51系列单片机，它的波特率是由两个寄存器控制的，分别是TH1和TL1、这两个寄存器是16位的，它们的值决定了单片机串口的传输速度。
波特率的计算公式如下：波特率=定时器1溢出率×（TH1×256+TL1）其中，定时器1的溢出率是一个常数，取决于单片机的时钟源和预分频系数。
对于常用的外部振荡器时钟源，定时器1的溢出率可以通过以下公式计算：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）其中，SMOD是串口模块的倍频系数，可以取1或者0。
PSM是定时器1的预分频系数，可以取1、2、4、8实际应用示例假设我们要使用一个频率为12MHz的外部振荡器作为时钟源，希望设置波特率为9600。
接下来我们按照以下步骤计算波特率：1.根据提供的时钟源频率和波特率，计算出定时器1溢出率：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）=（2^1/32）×（12×10^6/1）2.计算TH1和TL1的值：波特率=定时器1溢出率×（TH1×256+TL1）TH1×256+TL1≈0.128由于TH1和TL1都是整数，所以需要找到一个最接近0.128的数作为TH1和TL1的值。
在这个例子中，我们可以选择TH1=0，TL1=333.设置串口的工作模式和配置寄存器：在上述计算中，我们假设SMOD=1，PSM=1、根据实际需求，可以通过修改SM0/SM1和PS0/PS1/PS2位来设置倍频系数和预分频系数。
比特率和波特率换算公式
比特率和波特率换算公式比特率和波特率这俩概念，在通信和信息技术领域里，那可是相当重要的！先来说说比特率，它指的是单位时间内传输的比特数。
比如说，每秒传输 100 个比特，那比特率就是 100bps（bits per second）。
而波特率呢，则是指单位时间内传输的符号数。
符号可以是很多种，比如二进制的 0 和 1 ，就是两个符号。
这两者的换算公式是：比特率 = 波特率×单个符号携带的比特数。
举个例子啊，假如我们用二进制传输，一个符号就携带 1 个比特，那这时候波特率和比特率就相等。
但要是用八进制呢，一个符号就得携带 3 个比特（因为 2³ = 8 嘛），这时候比特率就是波特率的 3 倍啦。
我记得之前有一次，我给一群学生讲这俩概念。
其中有个小家伙，眼睛瞪得大大的，一脸迷茫地问我：“老师，这俩东西到底有啥用啊？”我笑着跟他说：“你想想啊，咱们打电话的时候，声音能清晰地传过来，靠的就是这合适的比特率和波特率呢。
如果算错了，那声音可能就变得乱七八糟，听都听不清！”那孩子似懂非懂地点点头。
其实在实际应用中，搞清楚比特率和波特率的换算非常关键。
比如说在网络通信里，要确保数据传输的速度和质量，就得准确计算这俩数值。
再比如在数字电视领域，要是比特率设置得太低，画面可能就会模糊、卡顿；波特率不合适，信号传输可能就会出错。
总之，比特率和波特率的换算公式虽然看起来简单，但真正理解和运用好它，能解决好多通信和信息技术方面的实际问题。
所以呀，大家可得好好掌握这个换算公式，以后在面对相关的技术问题时，就能轻松应对啦！。
485通信协议中的波特率
485通信协议中的波特率【实用版】目录1.485 通信协议简介2.波特率的定义与计算方法3.485 通信协议中的波特率种类4.波特率对 485 通信的影响5.如何选择合适的波特率正文一、485 通信协议简介485 通信协议，又称为串行通信协议，是一种广泛应用于电子设备之间的通信方式。
其主要特点是通信线路简单、传输距离远、抗干扰能力强等。
在 485 通信协议中，数据的传输是通过一根信号线完成的，这使得其布线简单，易于实现。
二、波特率的定义与计算方法波特率，指的是每秒钟传输的比特数，是衡量数据传输速度的单位。
在 485 通信协议中，波特率的计算公式为：波特率（bps）= 传输速率（b/s）×数据位（b）/ 传输时间（s）。
三、485 通信协议中的波特率种类在 485 通信协议中，常见的波特率有 9600bps、19200bps、38400bps、57600bps 和 115200bps 等。
其中，9600bps 是最常用的波特率，适用于大多数场景。
但在特定情况下，如需要高速通信或抗干扰能力强的通信，可以选择更高的波特率。
四、波特率对 485 通信的影响波特率的选择对 485 通信有着重要影响。
较高的波特率能提高通信速度，减少传输时间，但同时也会增加传输误码率。
而较低的波特率虽然能降低误码率，但通信速度较慢。
因此，在选择波特率时需要综合考虑通信速度和通信质量的需求。
五、如何选择合适的波特率在选择 485 通信协议中的波特率时，需要根据实际通信需求和环境条件进行权衡。
通常情况下，可以考虑以下因素：1.通信距离：通信距离较远时，信号衰减较大，误码率可能增加，此时可以选择较低的波特率以提高通信质量。
2.通信速率要求：如果需要高速通信，可以选择较高的波特率。
但要注意，提高波特率可能导致误码率增加。
3.噪声环境：在噪声较大的环境中，可以选择较低的波特率以降低误码率。
4.传输数据量：传输数据量较大时，可以选择较高的波特率以减少传输时间。

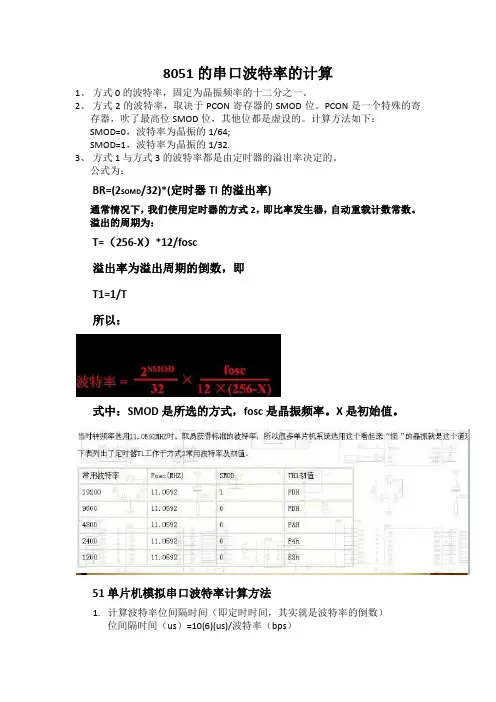

8051的串口波特率的计算(笔记版)
8051的串口波特率的计算1、方式0的波特率，固定为晶振频率的十二分之一。
2、方式2的波特率，取决于PCON寄存器的SMOD位。
PCON是一个特殊的寄存器，吹了最高位SMOD位，其他位都是虚设的。
计算方法如下：SMOD=0，波特率为晶振的1/64;SMOD=1，波特率为晶振的1/32.3、方式1与方式3的波特率都是由定时器的溢出率决定的。
公式为：BR=(2SOMD/32)*(定时器TI的溢出率)通常情况下，我们使用定时器的方式2，即比率发生器，自动重载计数常数。
溢出的周期为：T=（256-X）*12/fosc溢出率为溢出周期的倒数，即T1=1/T所以：式中：SMOD是所选的方式，fosc是晶振频率。
X是初始值。
51单片机模拟串口波特率计算方法1.计算波特率位间隔时间（即定时时间，其实就是波特率的倒数）位间隔时间（us）=10(6)(us)/波特率（bps）2.计算机单片机指令周期：指令周期（us）=12/晶振频率（Mhz）补充问题：做串口通信时，为什么要把晶振频率设为11.0592，为什么要把波特率设为9600?先说波特率。
波特率从300到115200都可以，甚至更高或更低。
一般规范的波特率都是3的倍数，比如9600、19200、38400；但是并不是一定的，波特率也可以是10000或者10001、10002，只要你的设备能产生符合这个要求的频率，尤其是自己用时，波特率都是很随意的，没有限制。
只是多数时候为了和电脑配合，波特率才规范为固定的几个值，且为了传输稳定，用9600。
用11.0592晶振的原因是51单片机的定时器导致的。
通常用11.0592M晶振是为了得到标准的无误差的波特率。
举例说来，如我们要得到的9600的波特率，晶振为11.0592M和12M，定制器1为2SMOD设为1，分别看看那所求的TH1为何值。
代入公式：11.0592M9600=（2/32）*((11.0592M/12)(256-TH1))TH 1=25012M9600=（2/32）*((12M/12)(256-TH1))TH1=249.49。
详解波特率发生器编程-计算-波特率选择
详解波特率发生器编程/计算/波特率选择
不同，所以，各种方式的波特率计算公式也不同。
一、方式0 的波特率
方式0 时，移位时钟脉冲由56（即第6 个状态周期，第12 个节拍）给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。
所以，波特率为振荡频率的十二分之一，并不受PCON 寄存器中SMOD 的影响，即：方式
0 的波特率=fosc/12
二、方式l 和方式3 的波特率
方式1 和方式3 的移位时钟脉冲由定时器T1 的溢出率决定，故波特宰由定时器T1 的溢出率与SMOD 值同时决定，即：方式1 和方式3 的波特率=2SMOD/32-T1 溢出率
其中，溢出率取决于计数速率和定时器的预置值。
计数速率与TMOD
寄存器中C/T 的状态有关。
当C/T=0 时，计数速率=fosc/2；当C/T=1 时，计数速率取决于外部输入时钟频率。
当定时器Tl 作波特率发生器使用时，通常选用可自动装入初值模式（工作方式2），在工作方式2 中，TLl 作为计数用，而自动装入的初值放在THl 中，设计数初值为x，则每过256 一x 个机器周期，定时器T1 就会产生一次溢出。
为了避免因溢出而引起中断，此时应禁止T1 中断。
波特率发生器的波特率选择
在串行通讯中，收发双方的数据传送率（波特率）要有一定的约定。
在8051 串行口的四种工作方式中，方式0 和2 的波特率是固定的，而方式1 和3 的波特率是可变的，由定时器T1 的溢出率控制。
方式0。
can通讯波特率计算
can通讯波特率计算can通讯是一种常用的工业领域通讯协议，而波特率则是can通讯中的一个重要参数。
波特率是指单位时间内传输的数据量，通常以比特/秒为单位表示。
在can通讯中，波特率的计算方法如下：1. 首先确定can总线的工作频率，通常为16MHz。
2. 根据需要传输的数据量和通讯距离等因素，选择合适的波特率。
can通讯支持多种波特率，例如125kbps、250kbps、500kbps、1Mbps等。
3. 根据所选波特率，计算出一个时间量化周期Tq。
以125kbps 为例，Tq=1/125000=8us。
4. 确定传输的数据位数，通常为8位。
则一个can数据帧由一个起始位、一个ID、一个控制位、8个数据位、一个CRC、一个ACK 和一个结束位组成，共计33位。
5. 根据所选波特率和数据位数，计算出一个can数据帧的传输时间，即：Tframe = 33 * Tq = 33 * 8us = 264us6. 根据传输时间计算出可以在一个时间段内传输的数据量。
以125kbps为例，一个时间段为1秒，则可以传输的数据量为：N = 1 / Tframe = 1 / 264us = 3787帧/秒7. 根据需要传输的数据量和所选波特率，计算出每个数据帧的传输时间。
以125kbps为例，每个数据帧的传输时间为：Tcan = 8 + 1 + 1 + 8 + 15 + 1 + 8 = 42Tq = 336us8. 根据每个数据帧的传输时间和可以传输的数据量，计算出所选波特率下的最大数据传输速率。
以125kbps为例，最大数据传输速率为：R = N * 8 / Tcan = 3787 * 8 / 336us = 90.01kbps 以上即为can通讯波特率的计算方法，对于can通讯的实际应用具有重要的指导意义。
flexcan波特率计算
flexcan波特率计算
在FlexCAN中，波特率计算是非常重要的，它涉及到如何设置CAN控制器的时钟分频和时间段参数，以确保CAN总线的通信速率符合要求。
波特率的计算公式如下：
波特率 = 时钟频率 / (时间段参数1 + 时间段参数2 + 1)。
其中，时间段参数1和时间段参数2是CAN控制器的寄存器设置，时钟频率是CAN控制器的时钟频率。
首先，你需要确定你的系统时钟频率。
然后，根据你所需的波特率来选择合适的时间段参数1和时间段参数2。
一般情况下，时间段参数1和时间段参数2的和越大，波特率越小，反之亦然。
举个例子，假设你的系统时钟频率为8MHz，而你需要设置CAN 总线的波特率为500kbps。
根据上面的公式，我们可以得出：
500000 = 8000000 / (时间段参数1 + 时间段参数2 + 1)。
在这个例子中，你需要根据所使用的CAN控制器的具体要求，
选择合适的时间段参数1和时间段参数2的数值，来满足上述的波特率计算公式。
一般来说，CAN控制器的手册或者数据表中都会提供相关的公式和参数范围，以便你进行波特率的计算和设置。
除了上述的基本计算方法，还有一些高级的波特率计算技术，比如采用微调时间段参数以达到更精确的波特率控制。
这些方法需要更深入的了解和实践，但可以帮助你更好地控制CAN总线的通信速率。
总的来说，波特率的计算涉及到时钟频率、时间段参数和具体的CAN控制器要求。
通过合理的计算和设置，可以确保CAN总线的通信速率符合预期，从而保证系统的稳定和可靠的通信。
波特率计算公式
波特率：在电子通信领域，波特（Baud）即调制速率，指的是有效数据讯号调制载波的速率，即单位时间内载波调制状态变化的次数。
波特率表示每秒钟传送的码元符号的个数，它是对符号传输速率的一种度量，它用单位时间内载波调制状态改变的次数来表示，1波特即指每秒传输1个符号。
波特（Baud，单位符号：Bd）这一单位是以法国电讯工程师埃米尔·博多（英语：ÉmileBaudot）（1845-1903）的姓氏来命名的，他是数位通讯的先驱之一，是电传与博多式电报机的发明人。
简介：在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率，其单位是波特（Baud,symbol/s），波特率是传输通道频宽的指标。
“波特”（Baud）本身已是速率，所以不需要写成BaudRate（Rate是赘字）。
单位“波特”本身就已经是代表每秒的调制数，以“波特每秒”为单位是一种常见的错误，但是在一般中文口语化的沟通上还是常以“波特率”来描述“波特”（Baud）。
波特率可以被理解为一个设备在一秒钟内发送（或接收）了多少码元的数据，它是对符号传输速率的一种度量，表示单位时间内传输符号的个数（传符号率）。
通过不同的调制方法可以在一个符号上负载多个比特信息。
在计算机网络通信中，比特率指单片机或计算机在串口通信时的速率，指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数模拟线路信号的速率，以波形每秒的振荡数来衡量。
如果数据不压缩，波特率等于每秒钟传输的数据位数，如果数据进行了压缩，那么每秒钟传输的数据位数通常大于调制速率，使得交换使用波特和比特/秒偶尔会产生错误。
传信率计算：RS232典型的“波特率”是300，1200，2400，9600，19200，38400，115200等，假设目前“波特率”为9600，则此RS232的传信率计算为常有人把RS232的N误以为是每个“符号”（symbol）所夹带的信息量为28，但实际上每个“位元”（bit）即为一个“符号”（symbol）。
51波特率计算公式
51波特率计算公式
波特率=(2 mod /32)*(定时器T1 溢出率)溢出率=溢出周期的倒数
溢出周期=(256-X)*12/Fosc
波特率=(2 mod * Fsoc)/(32 *12*(256-X))
－－－－－－－－－－－－－－－－－－－
2430 的波特率公式：
值得注意的是，CC2430 串口波特率的设置与一般8051 不同，因为其内部集成了一个波特率发生器，因此，不需要使用定时器而只需设置相关的SFR 寄存器UxBAUD.BAUD_M[7:0]和UxGCR.BAUD[4:0],便可得到系统要求的波特率，其关系式如下：其中，F 为系统时钟频率。
若F 为32 MHz，执行下列语句.得到9600 b/s 的串口波特率：MOV U0GCR,#08HMOV U0BAUD,#3BH ;设置波特率为9600 b/s 实际上对USART 的操作还包含对其所连接的I/O 口的设置。
设置I/O 应与硬件密切结合，如：MOV P1SEL,#30H ;选择P1.5，P1.4 为外部功能口MOV P1DIR,#20H ;选择P1.5 为输出口，P1.4 为输入口CLR P1FG ;清空P1 口的中断标志MOV P2SEL,#00H ;设置USART0 为优先同样.对DMA 和Radio 的操作也有这样功能全面的SFR 寄存器。
对CC2430 进行程序设计，其实就是对其SRF 寄存器的认识和运用过程，篇幅所限这里不一一赘述。
其中U0GCR 对应BAUD_E 的值，U0BAUD 对应BUAD_M 的值
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
波特率公式
波特率公式波特率，也称为数据传输速率，是计量数据传输速度的参数。
在计算机和通信领域中，波特率是衡量每秒传输的比特数（位或字节）的单位。
波特率的计算公式如下：波特率 = 传输速率 / (数据位 + 停止位 + 校验位)其中，传输速率是指每秒钟传输的比特数，数据位是指每个数据字节的位数，停止位是指数据字节的结束位，校验位是指用于数据完整性检查的附加位。
波特率的选择对于数据传输的可靠性和速度非常重要。
下面将介绍一些关于波特率选择的指导意义。
1. 了解传输需求：在选择波特率之前，需要全面了解数据传输的需求。
包括数据量大小、传输速度要求、实时性等因素。
根据需求来确定合适的波特率，以确保数据传输的稳定性和效率。
2. 考虑传输介质：不同的传输介质对波特率的选择有一定的限制。
例如，在串口通信中，常用的波特率为9600、115200等，而在以太网通信中，常用的波特率为10Mbps、100Mbps、1000Mbps等。
了解所使用的传输介质的限制，选择合适的波特率。
3. 注意电磁干扰：在实际应用中，电磁干扰可能会影响传输质量。
选择合适的波特率可以减少电磁干扰对数据传输的影响。
通过调整波特率，可以找到一个最佳的传输速率，使传输过程中的电磁干扰减到最小。
4. 充分测试和优化：选择合适的波特率后，需要进行充分的测试和优化。
通过实际的测试，可以判断所选择的波特率是否满足需求。
如果出现传输错误或数据丢失的情况，可以尝试调整波特率或其他参数，以达到更好的传输效果。
5. 考虑未来扩展：在选择波特率时，还需要考虑系统未来扩展的可能性。
如果未来需要增加更多的设备或者扩大传输规模，需要预留一定的余量。
选择一个稍微高于当前需求的波特率，可以避免频繁升级或更换设备的情况。
综上所述，波特率公式是计算数据传输速度的重要工具。
选择合适的波特率对于数据传输的可靠性和效率至关重要。
在选择波特率时，需要全面了解传输需求和限制条件，并通过测试和优化来确定最佳的波特率。
串口波特率的计算
8051的串口波特率的计算
西南科技大学电子测试实验室通信08级李晓文整理1、方式0的波特率，固定为晶振频率的十二分之一。
2、方式2的波特率，取决于PCON寄存器的SMOD位。
PCON是一个特殊的寄存器，除了最高位SMOD 外，其他位都是虚设的。
计算方法如下：
SMOD=0时，波特率为晶振频率的1/64;
SMOD=1时，为晶振频率的1/32.
3、方式1与方式3的波特率，都由定时器的溢出率决定。
公式为：
波特率= (2SMOD/ 32)×(定时器T1的溢出率)
通常情况下，我们使用定时器的工作方式2，即比率发生器，自动重载计数常数。
溢出的周期为：
T=(256-X)×12/fosc
溢出率为溢出周期的倒数，所以：
如此，也可由波特率反推出计数器的初始值。
下面是常用的波特率及初始值：
51单片机模拟串口波特率计算方法
1．计算波特率位间隔时间（即定时时间,其实就是波特率的倒数）
位间隔时间（us） = 106 （us） / 波特率（bps）
2．计算单片机指令周期：
指令周期（us） = 12 / 晶振频率（Mhz）
3．计算定时器初值：
需要指令周期个数 = 位间隔时间（us） / 指令周期（us）
定时器初值 = 2n—需要指令周期个数
n为定时器位数。
单片机波特率计算公式
单片机波特率计算公式波特率是指传输速率，也就是数据在一个单位时间内能够传输的速率。
在单片机开发中，我们经常需要计算波特率。
本文将通过详细讲解单片机波特率计算公式，来帮助读者更好地理解和使用这个重要概念。
单片机波特率计算公式是：波特率 = MCU时钟频率 / (分频系数× (波特率计数器重载值 + 1))其中，MCU时钟频率是指单片机的工作频率，分频系数是由波特率发生器控制电路提供的，波特率计数器重载值是指一个计数器计数到该值后，回到初始值重新计数。
在计算波特率时，我们需要先确定MCU时钟频率和波特率计数器重载值。
对于分频系数，我们一般使用UART通信协议，UART通信协议的标准分频系数是16。
但是也可以根据具体情况，选择不同的分频系数以满足实际的需求。
以STC89C52单片机为例，它的MCU时钟频率是12MHz（在STC89C52中，可以通过设置寄存器来改变MCU时钟频率），我们如果要实现一个波特率为9600的串口通信，那么我们可以带入公式进行计算：波特率= 12000000/(16 × (9600+1)) = 77.15这里的计算结果是一个小数，但是我们实际使用时需要将它转换为整数，具体方法为向下取整。
因此，这个例子中的波特率取值为77。
需要注意的是，波特率计算是一个大致的估算，因为实际上并不是所有的波特率都可以精确地实现。
精度的问题可能是由于硬件限制或者某些误差导致的。
因此，在进行波特率计算时，我们需要保留一定的余地，以确保通信的稳定性和正确性。
通常来说，误差在1%~5%之间都是可以接受的。
总之，单片机的波特率计算公式是一个重要的知识点，它涵盖了单片机开发中重要的串口通信内容。
在实际的单片机开发中，我们需要根据具体情况灵活使用这个公式，并且注意保持精度和稳定性。
希望本文对读者有所帮助。
51单片机波特率计算公式和定时器初值
51单片机波特率计算公式和定时器初值波特率 = 2^SMOD * (Fosc / (32 * (256 - TH1)))
其中
- Fosc是单片机的振荡频率
-SMOD表示串口模式选择位（位于PCON寄存器）
-当SMOD=0时，波特率加倍，即2*波特率
-当SMOD=1时，波特率不变，即1*波特率
-TH1是定时器1的初值
定时器1的初值计算公式为：
TH1 = 256 - (Fosc / (32 * 2^SMOD)) / 波特率
需要根据实际情况，选择合适的波特率计算参数。
以下是一个示例：
假设单片机的振荡频率为11.0592MHz，需要设置波特率为9600。
首先，假设SMOD=0（不加倍波特率）。
计算TH1：
TH1 = 256 - (Fosc / (32 * 2^0)) / 9600
=256-36.125
=219.875
由于TH1是一个8位寄存器，所以需要取整，取最接近的整数：
TH1=220
因此，定时器1的初值为220。
定时器1以溢出的方式进行计数，并且串口通信时，需要根据波特率设置好定时器1的初值，以保证波特率正确。
注意：
-对于不同的单片机，其定时器1的计算方法可能会有所不同，请根据所使用的具体型号的数据手册进行参考。
-SMOD可以根据具体要求选择为0或1，以决定是否加倍波特率。
若要加倍波特率，可以将SMOD置为1。
波特率计算
1总线定时寄存器0（BTR0）总线定时寄存器0的内容确定波特率预引比例因子（BRP）和同步跳转宽度（SJW）的值。
若复位模式有效，此寄存器是可以被访问（读/写）的。
只有选择PeliCAN模式，此寄存器在运行模式中才是可读的。
在BasicCAN模式中呈现的是‘FFH’。
总线定时寄存器0各位的说明见表3-49。
表3-49 总线定时寄存器0（BTR0）各位的说明；CAN地址6（1）波特率预引比例因子（BRP）CAN系统时钟的周期是可编程的，并决定各个位定时。
CAN系统时钟使用下式进行计算：其中，=XTAL的频率周期= 1/（2）同步跳转宽度（SJW）为补偿在不同总线控制器的时钟振荡器之间的相移，任何总线控制器必须重同步于当前发送的任何相关信号沿。
同步跳转宽度确定一个位时间可以被一次重同步所缩短或延长的时钟周期的最大数目：2总线定时寄存器1（BTR1）总线定时寄存器1的内容确定位时间的长度、采样点的位置和在每个采样点欲获取的采样数目。
如果复位模式有效，这个寄存器可以被访问（读/写）。
只有选择PeliCAN模式，这个寄存器在运行模式中才是可读的。
在BasicCAN模式中呈现的是‘FFH’。
总线定时寄存器1各位的说明见表3-50。
表3-50 总线定时寄存器1（BTR1）各位的说明；CAN地址7（1）采样（SAM）SAM位的取值说明如表3-51所示。
表3-51 采样（SAM）位的取值说明（2）时间段1（TSEG1）时间段2（TSEG2）位周期的一般结构如图3-38所示。
(TSEG1)和(TSEG2)决定每一位时间的时钟数目和采样点的位置，这里：采样点（S）可能值是BRP=000001, TSEG1=0101, TSEG2=010。
必须注意！BTR0、BTR1的设置必须满足：1.在位时间中，时间份额的总数必须被编程为至少8至25；2.重同步跳转宽度< Tseg2;3.Tseg2< Tseg1。
波特率的计算：BitRate = Fpclk/( (BRP+1) * ((Tseg1+1)+(Tseg2+1)+1)。
51系列单片机波特率的计算方法(最终版本)
STC单片机串口1用定时器1模式2做波特率发生器的计算方法一、基本原理说明定时器1工作在方式2是一种既省事又精确的产生串行口波特率的方法。
原因是定时器T1工作方式2是一种8位自动重装方式，无需在中断服务程序中送数，没有由于中断引起的误差。
波特率的计算公式：设定时器T1方式2的初值为X,则有：定时器T1的溢出率=计数速率/(256-X)=fosc/(256-X)*12；（注：12分频的单片机）则方式2的波特率=2SMOD*fosc/(256-X)*12*32.二、计算题1．波特率的计算公式：9600Hz(9600bps)，4800Hz(4800bps)，其他波特率都有误差。
图1此图中波特率是19200BPS、57600BPS时候，存在误差2．溢出率：溢出率应该是每秒溢出的次数。
综合式：波特率=(2SMOD/32)*(T1的溢出率)=(2SMOD/32)*(fosc/(12*(256-TL1)))=（2SMOD*fosc）/(394*(256-TL1))12/fosc=每个机器周期时间（fosc单片机的晶振时钟的频率），8位定时器T1溢出一次所需的时间=(12/fosc)*(256-初值)=溢出一次所需的时间，最后用1除以该数就代表每秒溢出的次数，也称作溢出率。
计数速率=fosc/12（12分频的单片机）溢出速率=1/一次溢出时间=1/((256-TL1初值)*(12/fosc))=fosc/(12*(256-TL1初值))3.计算例题（1）若STC单片机的晶振频率fosc为11.0592MHz，串行口1工作在方式1，定时器T1作为波特率发生器，T1在工作模式2自动重装初值的8位定时方式，已知SMOD=0，要求串行口1的波特率为9600Hz(9600bps)，请计算定时器T1的初始值TL1=？。
解答：(a)因SMOD=0，波特率=(2SMOD/32)*(T1的溢出率)=(T1的溢出率)/32=9.6Kbps计算得，T1的溢出率=9.6KHz*32=307.2KHz=0.3072MHz(b)T1的溢出率=fosc/(12*(256-TL1))=11.0592MHz/(12*(256-TL1))=0.3072MHz计算得，TL1=253=0x FDH(c)STC-ISP软件计算结果如下图所示：(d)C语言编写的串口1和定时器1初始化代码如下：void UartInit(void)//9600bps@11.0592MHz{PCON&=0x7F;//波特率不倍速SCON=0x50;//8位数据,可变波特率AUXR&=0xBF;//定时器1时钟为Fosc/12,即12TAUXR&=0xFE;//串口1选择定时器1为波特率发生器TMOD&=0x0F;//清除定时器1模式位TMOD|=0x20;//设定定时器1为8位自动重装方式TL1=0xFD;//设定定时初值TH1=0xFD;//设定定时器重装值ET1=0;//禁止定时器1中断TR1=1;//启动定时器1}电源控制寄存器PCON初值：0X7FH----01111111PCON&=0X7F;比特B7B6B5B4B3B2B1B0名字SMOD SMOD0LVDF POF GF1GF0PD IDL 值01111111 SMOD=0；表示串口1的波特率不加倍；SMOD0、LVDF、POF、GF1、GF0、PD、IDL维持原状态位不变；串口1控制寄存器SC0N初值：0X50H-----01010000SC0N&=0X50;比特B7B6B5B4B3B2B1B0名字SM0/FE SM1SM2REN TB8RB8TI RI 值01010000 SMOD0=0,SM1=1;表示串口1工作在模式1方式；SM2=0;表示串口1在方式1非多机通信方式；REN=1;表示维持原状态位不变；TB8、RB8、TI、RI各位分别置0；辅助寄存器AUXR初值：0XBFH-----10111111AUXR&=0XBF;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值10111111 T1X12=0;表示定时器1是12分频，其速度是传统8051的速度；T0X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM、S1ST2维持原状态位值不变；辅助寄存器AUXR初值：0XFEH------11111110AUXR&=0XFE;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值11111110 S1ST2=0；表示定时器1作为串口1的波特率发生器；T0X12、T1X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM维持原状态位值不变；辅助寄存器AUXR初值：0XBEH------10111110AUXR&=0XBE;比特B7B6B5B4B3B2B1B0名字T0X12T1X12UART_M0x6T2R T2_C/T T2x12EXTRAM S1ST2值10111110 T1X12=0;表示定时器1是12分频，其速度是传统8051的速度；S1ST2=0；表示定时器1作为串口1的波特率发生器；T0X12、UART_M0x6、T2R、T2_C/T、T2x12、EXTRAM维持原状态位值不变；定时器工作模式寄存器TMOD寄存器初值：0X0FH-----00001111TMOD&=0X0F比特B7B6B5B4B3B2B1B0名字GATE C/T M1M0GATE C/T M1M0值00001111作用域与定时器1有关与定时器0有关GATE(B7)=0;表示不要求条件INT1引脚为高，并且TR1=1的条件定时，亦即定时不受任何条件限制；C/T=0;该位为0时，表示定时器1工作在定时模式；M1=0，M0=0;表示定时器1-16位自动重新加载模式；B3、B2、B1、B0维持原状态位值不变；定时器工作模式寄存器TMOD初值：0X20H------00100000TMOD|=0X20;比特B7B6B5B4B3B2B1B0名字GATE C/T M1M0GATE C/T M1M0值00100000作用域与定时器1有关与定时器0有关M1=1，M0=0;表示定时器1-8位自动重新加载模式；B7、B6、B4、B3、B2、B1、B0维持原状态位值不变；（2）若STC单片机的晶振频率fosc为11.0592MHz，串行口1工作在方式1，定时器T1作为波特率发生器，T1在工作模式2自动重装初值的8位定时方式，已知SMOD=1，要求串行口1的波特率为9600Hz(9600bps)，请计算定时器T1的初始值TL1=？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波特率选择
在串行通讯中,收发双方的数据传送率（波特率）要有一定的约定。
在8051串行口的四种工作方式中,方式0和2的波特率是固定的,而方式1和3的波特率是可变的,由定时器T1的溢出率控制。
方式0
方式0的波特率固定为主振频率的1/12。
方式2
方式2的波特率由PCON 中的选择位SMOD 来决定,可由下式表示：
波特率=2的SMOD 次方除以64再乘一个fosc,也就是当SMOD=1时,波特率为1/32fosc,当SMOD=0时,波特率为1/64fosc
3．方式1和方式3
定时器T1作为波特率发生器,其公式如下：
波特率=定时器T1溢出率
产生溢出所需的周期数/计数率T 132
2=溢出率T 1mod
⨯s 式中T1计数率取决于它工作在定时器状态还是计数器状态。
当工作于定时器状态时,T1计数率为fosc/12;当工作于计数器状态时,T1计数率为外部输入频率,此频率应小于fosc/24。
产生溢出所需周期与定时器T1的工作方式、T1的预置值有关。
定时器T1工作于方式0：溢出所需周期数=8192-x
定时器T1工作于方式1：溢出所需周期数=65536-x
定时器T1工作于方式2：溢出所需周期数=256-x
因为方式2为自动重装入初值的8位定时器/计数器模式,所以用它来做波特率发生器最恰当。
当时钟频率选用11.0592MHZ 时,取易获得标准的波特率,所以很多单片机系统选用这个看起来“怪”的晶振就是这个道理。
下表列出了定时器T1工作于方式2常用波特率及初值。
常用波特率 Fosc(MHZ) SMOD TH1初值
19200 11.0592 1 FDH
9600 11.0592 0 FDH
4800 11.0592 0 FAH
2400 11.0592 0 F4h
1200 11.0592 0 E8h
例如9600 11.0592 0 FDH
溢出率T 1定时时32
2 =波特率mod
⨯s T1溢出率= T1计数率/产生溢出所需的周期数
产生溢出所需的周期数=256-FD(253)=3
SMOD=0 11059200/12*3 *1/32=9600。
