计算机绘图C、
专科《计算机绘图》_试卷_答案
专科《计算机绘图》一、(共75题,共150分)1. 在绘图时,如果要想将当前点作为参考点,需先在命令行输入( ) (2分)C.@.标准答案:C2. AutoCAD软件最好不要用来( ) (2分)A.文字处理B.建筑设计C.电路设计D.零件设计.标准答案:A3. 在AutoCAD撒消或中断当前操作,可以用( )方法。
(2分)+O键 +P键键 +C键.标准答案:C4. 在执行圆角的命令时,先应设置( )。
(2分)A.圆弧半径RB.距离DC.角度值D.内部块Block.标准答案:A5. 关于AutoCAD操作界面命令提示窗口,正确的描述是( )。
(2分)A.命令提示窗口仅能显示三行文本B.命令提示窗口只能位于操作界面的下方C.命令提示窗口用于显示用户输入信息及系统反馈信息D.命令提示窗口既可显示文本也可显示图形.标准答案:C6. ARC子命令中的(S,E,A)指的是哪种画圆弧方式( )。
(2分)A.起点.圆心.终点B.起点.终点.半径C.起点.圆心.圆心角D.起点.终点.圆心角.标准答案:D7. 绘制正多边形过程中,先要输入多边形的( ) (2分)A.中心B.边数C.外切法D.由边长确定.标准答案:B 8. 绘制矩形时,需要( )信息。
(2分)A.起始角.宽度和高度B.矩形四个角的坐标C.矩形对角线的对角坐标D.矩形的三个相邻角坐标.标准答案:C9. AutoCAD中,用来选择距离.角度的数制和精度的命令有( )。
(2分).标准答案:D10. 在AutoCAD中,用TRACE命令绘制空心或实心等宽线,其宽度( )。
(2分)A.可任意设置B.由系统自动设定C.为标准线宽的5倍D.为标准线宽的2倍.标准答案:A11. 在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于( )。
(2分)命令绘制的连续线是一个整体,而Line不是。
命令绘制的连续线是不可用“U”取消上一段的,而Line可以o命令绘制的连续线不能用C方式封闭,而Line可以。
绘图软件快捷键大全
用前一次的参数进行渲染 【Shift】 【E】或【F9】
渲染配置 【Shift】 【R】或【F10】
在xy/yz/zx锁定中循环改变 【F8】
约束到X轴 【F5】
约束到Y轴 【F6】
约束到Z轴 【F7】
旋转(Rotate)视图模式 【Ctrl】 【R】或【V】
保存(Save)文件 【Ctrl】 【S】
声音(开关) 【\】
间隔放置物体 【Shift】 【I】
改变到光线视图 【Shift】 【4】
循环改变子物体层级 【Ins】
子物体选择(开关) 【Ctrl】 【B】
帖图材质(Texture)修正 【Ctrl】 【T】
加大动态坐标 【 】
减小动态坐标 【-】
激活动态坐标(开关) 【X】
精确输入转变量 【F12】

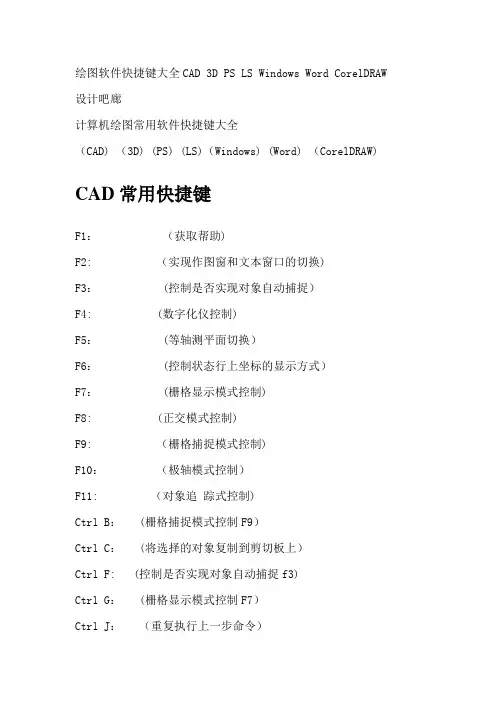

绘图软件快捷键大全CAD 3D PS LS Windows Word CorelDRAW
设计吧廊
计算机绘图常用软件快捷键大全
(CAD) (3D) (PS) (LS)(Windows) (Word) (CorelDRAW)
CAD
F1: (获取帮助)
F2: (实现作图窗和文本窗口的切换)
F3: (控制是否实现对象自动捕捉)
透明显示所选物体(开关) 【Alt】 【X】
选择父物体 【PageUp】
选择子物体 【PageDown】
根据名称选择物体 【H】
选择锁定(开关) 【空格】
减淡所选物体的面(开关) 【F2】
显示所有视图网格(Grids)(开关) 【Shift】 【G】
显示/隐藏命令面板 【3】
显示/隐藏浮动工具条 【4】
AP: (加载*lsp程系)
《计算机绘图》练习题
一、单选题1AUTOCAD的坐标体系,包括世界坐标和坐标系。
A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2要绘制具有一定宽度并带有圆弧的图形时可用下列那个命令实现?A、PlineB、ArcC、CircleD、Line3使用下面的哪个操作可以完成对所选图形的移动?A、MOVEB、ROTAEC、COPYD、MOCORO4把用户定义的块作为一个独立文件存储在磁盘上可用下面那个命令:A、blockB、bmakeC、wblockD、saveas5用LINE命令画出一个矩形,该矩形中有______图元实体。
A、1个B、4个C、不一定D、5个6用多段线(polygon)命令绘制一个正多边形,它包含个图元(对象)。
*A、4个B、6个C、不确定D、1个7是哪个命令的热键名?A、CIRLCEB、COPYC、CHAMFERD、SPLINEDIT8下列画圆方式中,哪有一种只能从“绘图”下拉菜单中选取?A、圆心、半径B、3点C、相切、相切、半径D、相切、相切、相切9输入文字时,如果想输入直径符号“Φ”应输入下列代码:A、%%CB、%%PC、%%DD、%%U10下列说法中正确的是A、被关闭的图层不再显示在屏幕上,不能被编辑,但能打印输出B、?被冻结的图层仍然显示在屏幕上,但不能被编辑,不能打印输出C、?被锁定的图层仍然显示在屏幕上,但不能编辑,却可以打印输出D、?以上说法都是错误的11WCS是AutoCAD中的:*A、直角坐标B、用户自定义坐标C、世界坐标D、父系坐标12执行下述哪个命令可以更改绘图区背景颜色:* A:"工具"菜单→"选项"选项→"显示"标签按钮B:"工具"菜单→"选项"选项→"文件"标签按钮C:"工具"菜单→"选项"选项→"打开和保存"标签按钮D:"工具"菜单→"选项"选项→"系统"标签按钮13画笔和photoshop等很多软件都可以绘图,但和AutoCAD相比它们不能:*A、打印图形B、保存图形C、精确绘图和设计D、打开图形14、在绘制直线时,第一点坐标输入“100,80”,第二点坐标输入@30,45,则该直线长度为:*A、30B、45C、54.08D、8015AutoCAD中所绘的每个图元都具有三个基本特性,下面哪个不是它的基本特性?*A、线型B、线宽C、颜色D、长度16当前图层是指:A、当前正在使用的图层,用户创建的对象将被放置到当前图层中B、0层C、可以删除D、不可以锁定17下面说法中正确的是:*A、可用分解命令(Explode)分解图块和外部参考。
第一学期西南交大计算机绘图C第1次作业答案 (1)
本次作业是本门课程本学期的第3次作业,注释如下:一、单项选择题(只有一个选项正确,共25道小题)1. 在教材中设置的文字样式“HZ”中,所选字体名是()。
(A) @仿宋_GB2312(B) 宋体(C) 仿宋_GB2312(D) 黑体正确答案:C解答参考:2.在机械图样中,汉字通常为长仿宋体,在教材中的文字样式“HZ”中,其宽高比通常设置为()。
(A) 0.5(B) 1(C) 0.7(D) 1.2正确答案:C解答参考:3. 在使用单行文字(Text)命令书写“φ50”时,下列输入正确的是()。
(A) %%d50(B) %%c50(C) 50(D) %%u50正确答案:B解答参考:4. 在使用单行文字(Text)命令书写“45︒”时,下列输入正确的是()。
(A) 45%%d(B) 45%%c(C) 45%%u(D) 45正确答案:A解答参考:5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式,需在()选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D)“调整”正确答案:A解答参考:6. 若要在“标注样式”对话框中设置圆心标记的相关格式,需在()选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “文字”(D) “调整”正确答案:B解答参考:7. 若要在“标注样式”对话框中设置比例因子的大小,需在()选项卡中进行操作。
(A) “线”(B) “符号和箭头”(C) “调整”(D) “主单位”正确答案:D解答参考:8. 使用“标注”工具栏中的()按钮,可以移动尺寸线及尺寸数字位置。
(A)(B)(C)(D)正确答案:B解答参考:9. 使用“标注”工具栏中的()按钮,可以在已注尺寸数字中添加文本,如直径符号 。
(A)(B)(C)(D)你选择的答案:[前面作业中已经做正确] [正确]正确答案:A解答参考:10.标注下图中的尺寸时,应使用()标注命令。
(A) 半径(B) 对齐(C) 线性(D) 直径你选择的答案:[前面作业中已经做正确] [正确]正确答案:C解答参考:11.标注下图中的尺寸时,应使用()标注命令。
专科《计算机绘图》_试卷_答案
专科《计算机绘图》一、(共75题,共150分)1. 在绘图时,如果要想将当前点作为参考点,需先在命令行输入( ) (2分)A.FROMB.FORC.@D.Q.标准答案:C2. AutoCAD软件最好不要用来( ) (2分)A.文字处理B.建筑设计C.电路设计D.零件设计.标准答案:A3. 在AutoCAD撒消或中断当前操作,可以用( )方法。
(2分)A.CTRL+O键B.CTRI+P键C.Esc键D.CTRL+C键.标准答案:C4. 在执行圆角的命令时,先应设置( )。
(2分)A.圆弧半径RB.距离DC.角度值D.内部块Block.标准答案:A5. 关于AutoCAD操作界面命令提示窗口,正确的描述是( )。
(2分)A.命令提示窗口仅能显示三行文本B.命令提示窗口只能位于操作界面的下方C.命令提示窗口用于显示用户输入信息及系统反馈信息D.命令提示窗口既可显示文本也可显示图形.标准答案:C6. ARC子命令中的(S,E,A)指的是哪种画圆弧方式( )。
(2分)A.起点.圆心.终点B.起点.终点.半径C.起点.圆心.圆心角D.起点.终点.圆心角.标准答案:D7. 绘制正多边形过程中,先要输入多边形的( ) (2分)A.中心B.边数C.外切法D.由边长确定.标准答案:B 8. 绘制矩形时,需要( )信息。
(2分)A.起始角.宽度和高度B.矩形四个角的坐标C.矩形对角线的对角坐标D.矩形的三个相邻角坐标.标准答案:C9. AutoCAD中,用来选择距离.角度的数制和精度的命令有( )。
(2分)A.LIMITSB.SHELLC.RENAMED.DDUNITS.标准答案:D10. 在AutoCAD中,用TRACE命令绘制空心或实心等宽线,其宽度( )。
(2分)A.可任意设置B.由系统自动设定C.为标准线宽的5倍D.为标准线宽的2倍.标准答案:A11. 在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于( )。
计算机绘图试题及答案
计算机绘图试题及答案一、选择题(每题2分,共20分)1. 计算机绘图中,用于创建直线的命令是:A. LINEB. CIRCLEC. ARCD. POLYGON答案:A2. 在AutoCAD中,以下哪个命令用于绘制圆弧?A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案:A3. 计算机绘图软件中,用于修改对象属性的命令是:A. COPYB. MOVEC. PROPERTIESD. ROTATE答案:C4. 在计算机绘图中,用于创建矩形的命令是:A. RECTANGLEB. SQUAREC. POLYGOND. BOX5. 以下哪个命令在计算机绘图中用于创建多边形?A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案:B6. 在计算机绘图软件中,用于缩放视图的命令是:A. ZOOMB. PANC. SCROLLD. MOVE答案:A7. 计算机绘图中,用于创建圆形的命令是:A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案:A8. 在AutoCAD中,以下哪个命令用于绘制椭圆?A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案:A9. 计算机绘图软件中,用于复制对象的命令是:B. MOVEC. ROTATED. MIRROR答案:A10. 在计算机绘图中,用于创建点的命令是:A. POINTB. DOTC. MARKD. SPOT答案:A二、填空题(每题2分,共20分)1. 在计算机绘图中,________命令用于创建多段线。
答案:POLYLINE2. 使用________命令可以快速选择多个对象。
答案:WINDOW3. 在AutoCAD中,________命令用于创建文本。
答案:TEXT4. 计算机绘图软件中,________命令用于绘制正多边形。
答案:POLYGON5. 使用________命令可以改变对象的颜色。
计算机绘图试题及答案机考
计算机绘图试题及答案机考一、选择题(每题1分,共20分)1. 计算机绘图的主要目的是什么?a) 表达创意和想法b) 提供具体的可视化图像c) 帮助理解和解释复杂概念d) 打印和分享图像答案:b) 提供具体的可视化图像2. 下面哪个软件是计算机绘图的主要工具?a) Photoshopb) Excelc) Wordd) AutoCAD答案:d) AutoCAD3. 下面哪个功能用于绘制直线?a) 填充b) 铅笔工具c) 直线工具d) 文字工具答案:c) 直线工具4. 下面哪个功能用于选择和移动已绘制的图形?a) 画笔工具b) 移动工具c) 放缩工具d) 形状工具答案:b) 移动工具5. 下面哪个功能用于改变图形的颜色?a) 橡皮擦b) 魔术棒c) 填充工具d) 模糊工具答案:c) 填充工具6. 下面哪个文件格式用于保存矢量图形?a) JPGb) PNGc) GIFd) AI答案:d) AI7. 坐标系中,x轴代表什么?a) 宽度b) 高度c) 深度d) 时间答案:a) 宽度8. 坐标系中,y轴代表什么?a) 宽度b) 高度c) 深度d) 时间答案:b) 高度9. 下面哪个工具用于绘制曲线?a) 矩形工具b) 圆形工具c) 钢笔工具d) 橡皮擦工具答案:c) 钢笔工具10. 下面哪个工具用于调整图像的亮度和对比度?a) 渐变工具b) 调整图像工具c) 切割工具d) 变形工具答案:b) 调整图像工具二、填空题(每题2分,共20分)11. 计算机绘图的两种主要图像类型是__________和__________。
答案:矢量图形、位图图形12. 在网格坐标系中,每个坐标点被称为__________。
答案:像素13. 填充工具可以用来给图形上色,可以选择__________和__________。
答案:前景色、背景色14. 图像的放大和缩小称为__________。
答案:缩放15. Photoshop是一种专业的__________软件。
最新西南交1112考试批次《计算机绘图C(土木类)》复习题及参考答案
计算机绘图A第1次作业正确答案:说法错误解答参考:15.重画命令REDRAW和重新生成命令REGEN作用是相同的,都是进行屏幕图形刷新的正确答案:说法错误解答参考:16.拖动命令PAN不仅可以将屏幕上的图形移动显示,也可以改变图形的实际坐标位置正确答案:说法错误解答参考:17.显示缩放命令ZOOM不仅可以缩放显示屏幕上的图形,也可以改变图形的实际大小正确答案:说法错误解答参考:18.线型、线宽和颜色只能在图层中设置,无法对图线进行单独定义正确答案:说法错误解答参考:四、主观题(共22道小题)19.参考答案:用户界面(1)构造线(2)样条曲线(3)图块定义(4)图案填充(5)复制(6)比例缩放(7)打碎(8)打印预览(9)特性匹配(10)返回上一次显示画面图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.参考答案:图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21.AutoCAD点的定位,可以用键盘敲入点的极坐标,其形式为(试举例说明),其中前者表示,后者表示。
参考答案:100<45、点到原点的距离、点到原点连线与水平的夹角22.AutoCAD中许多命令的名字很长,为了节省敲键时间,AutoCAD给一些命令规定了,它们通常是原始命令的。
参考答案:别名、头一个或几个字母23.AutoCAD命令中的字母大小写是。
一条命令敲完后要敲键或键结束键入。
参考答案:等价的、空格、回车24.AutoCAD中点的相对坐标是相对于,相对坐标在使用时要在坐标数字前键入一个符号。
参考答案:前一点的、@25.AutoCAD中有些命令的名字前面加了一个连线符“-”,这样的命令表示其选项和参数一个图层可以是不可见的。
不可见的图层不能、和。
参考答案:显示、编辑、输出33.一个图层可以被锁定,锁定了的图层仍然,但不能。
参考答案:可见、编辑34.一个图层可以被冻结,冻结了的图层除不能、和外,也不。
计算机绘图基础
批量处理
02 在绘制相似的图形时,可以利用软件的功能进行批量
处理,减少重复操作。
善用图层
03
在绘制复杂的图形时,合理地利用图层可以提高绘图
效率。
提高绘图质量的技巧
学习基本画笔技巧
了解和熟悉各种基本画笔技巧,如线条、填充、渐变等,可以提 高绘图的精细度。
学习色彩搭配
掌握基本的色彩搭配技巧,可以使绘制的图形更加美观。
4. 在生产制造过程中,提供准确的模型数据,实现高效 的生产和质量控制。
案例二:建筑图纸的绘制与优化
总结词:计算机绘图技术可以用于建筑图纸的绘制、优 化及可视化,提高设计效率与沟通效果。
1. 利用CAD软件或建筑专用软件,如AutoCAD Architecture、Revit等,进行建筑图纸的绘制。
2. 通过使用贴图、材质和纹理技术,为游戏角色添加逼 真的外观和细节。
详细描述
3. 通过骨骼绑定技术,实现游戏角色的动画和动作设计 ,提高游戏的交互性和体验感。
1. 使用3D建模软件,如Maya、3ds Max等,进行游戏角 色的设计和建模。
4. 使用渲染引擎,如Unity或Unreal Engine等,进行游 戏场景和角色的渲染与呈现,提高游戏的视觉效果。
详细描述
2. 通过使用不同的图层和对象,清晰地表达建筑设计 的各个细节,如墙体、门窗、屋顶等。
3. 进行建筑结构的分析和优化,确保建筑设计的稳定性 和安全性。
4. 通过3D建模和可视化技术,展示设计方案的效果图 ,提高与客户和团队的沟通效率。
案例三:游戏角色的设计与渲染
总结词:计算机绘图技术为游戏开发提供了强大的支持, 可实现游戏角色的高效设计与渲染。
建筑设计
第一学期西南交大计算机绘图C第5次作业答案 (5)
本次作业是本门课程本学期的第2次作业,注释如下:一、单项选择题(只有一个选项正确,共16道小题)1.若要绘制三角形的外接圆,应选取圆命令的()选项。
(A) 三点(3P)(B) 两点(2P)(C) 相切、相切、半径(T)(D)指定圆心和半径正确答案:A解答参考:2.若要绘制两已知线段的公切圆,应选取圆命令的()选项。
(A) 三点(3P)(B) 两点(2P)(C) 相切、相切、半径(T)(D)指定圆心和半径正确答案:C解答参考:3.若要绘制两已知线段的公切圆,应选取圆命令的()选项。
(A) 三点(3P)(B) 两点(2P)(C) 相切、相切、半径(T)(D)指定圆心和半径正确答案:C解答参考:4. 用()命令可以绘制不规则的光滑曲线,在机械图样中,常用它画波浪线。
(A) 多段线Pline(B) 样条曲线Spline(C) 圆Circle(D) 构造线Xline正确答案:B解答参考:5. 用点(Point)命令绘制多个点时,如何操作才能退出该命令。
()(A) 按空格键(B) 按回车键(C) 输入字符U(D)按Esc键正确答案:D解答参考:6. 若要重新设置点的显示模式,则需从()菜单中打开“点样式”对话框并进行设置。
(A) 视图(B) 插入(C) 格式(D) 工具正确答案:C解答参考:7. 关于AutoCAD的镜像(Mirror)命令,不正确的描述是()。
(A) 可以对水平线作镜像(B) 可以对竖直线作镜像(C) 镜象后改变图形的大小(D)镜象后原目标可有可无正确答案:C解答参考:8. 关于AutoCAD的镜像(Mirror)命令,不正确的描述是()。
(A) 可以对水平线作镜像(B) 可以对竖直线作镜像(C) 镜象后改变图形的大小(D)镜象后原目标可有可无正确答案:C解答参考:9. 镜像(Mirror)命令中的镜像线()。
(A) 可由任意方位的两点决定(B) 必须是水平线(C) 必须是竖直线(D) 须是屏幕上已有的线段正确答案:A解答参考:10.下列对象进行偏移(Offset)操作后,大小和形状保持不变的是()。
计算机绘图基础
形状工具
矩形工具
用于绘制矩形,可以通过 点击和拖动确定矩形的位 置和大小。
圆形工具
用于绘制圆形,可以通过 点击和拖动确定圆的位置 和半径。
多边形工具
用于绘制多边形,可以通 过点击多边形的顶点来绘 制不同形状的多边形。
填充和描边工具
填充工具
用于填充图形的内部颜色,可以 选择不同的填充样式和颜色。
描边工具
VS
脚本
脚本是用于控制计算机绘图软件的一系列 指令集合。通过脚本,可以实现更高级的 自动化操作,例如批量处理、自定义工具 等。掌握脚本语言可以帮助用户更好地定 制和控制计算机绘图过程。
05
实例展示和项目实践
实例展示:绘制简单图形
总结词
掌握基本绘图工具
总结词
理解图层概念
详细描述
通过绘制简单的几何图形,如圆形、矩形 、三角形等,学习使用绘图软件的基本工 具,如线条、填充、颜色等。
特效
特效是用于增强或改变图像视觉效果的工具。常见的特效包括模糊、锐化、发光 、阴影等,它们可以通过计算机绘图软件中的特效工具来实现。
滤镜
滤镜是一种特殊效果,可以应用于图像的特定区域或整个图像。滤镜可以模拟各 种自然现象或创造出超现实的效果,为图像添加独特的视觉效果。
自动化和脚本
自动化
自动化是计算机绘图中的一项功能,它 允许用户通过预设的命令或脚本来自动 执行一系列操作。自动化可以大大提高 绘图效率,减少重复和繁琐的任务。
色彩和调色板
色彩理论
色彩理论是计算机绘图中的基础概念,它涉及到颜色的构成 、搭配和混合。了解色彩理论有助于更好地选择和使用颜色 ,提高图像的视觉效果。
调色板
调色板是计算机绘图软件中用于选择和混合颜色的工具。通 过调色板,可以选择预定义的颜色、创建自定义颜色或调整 颜色的饱和度、亮度等属性。
计算机绘图C-第四次作业资料
一、单项选择题(只有一个选项正确,共17道小题)1. AutoCAD 中的(中的( ),不但可以消隐、着色,还具有体积、质量等物理属性。
(A) 线框模型线框模型 (B) 面模型面模型 (C) 实体模型实体模型 (D) 前三种模型都可前三种模型都可 你选择的答案: C [正确] 正确答案:C 解答参考:2. 2. 若要使坐标系图标始终在绘图窗口的左下角显示,应选取图标Ucsicon 命令的(命令的( )选项。
)选项。
(A) 开ON (B) 全部A (C) 非原点N (D) 原点OR 你选择的答案: C [正确] 正确答案:C 解答参考:3. 使用(使用( )命令可以控制坐标系图标的显示样式、大小、可见性以及在绘图窗口中的位置。
(A) Ucs (B) 动态Ucs (C) Zoom (D) Ucsicon你选择的答案: D [正确] 正确答案:D 解答参考:4. 世界坐标系原点的位置,将(世界坐标系原点的位置,将( )。
)。
(A) 始终为(0,0,0)点)点 (B) 由Ucs 命令设定命令设定 (C) 由图形界限Limits 命令设定命令设定 (D) 由视图缩放Zoom 命令设定 你选择的答案: A [正确] 正确答案:A 解答参考:5. 使用UCS 命令的“三点”选项建立新的UCS 时,其中第2点确定(点确定( )。
)。
(A) 新原点新原点(B) X轴的正向轴的正向(C) Y轴的正向轴的正向(D) 以上三项都有可能以上三项都有可能你选择的答案: B [正确]正确答案:B解答参考:6. 下列(坐标平面。
下列( )平面为世界坐标系WCS的XY坐标平面。
(A) 主视图主视图(B) 俯视图俯视图(C) 左视图左视图(D) 右视图你选择的答案: B [正确]正确答案:B解答参考:7. 下图中左侧的坐标系图标是通过()操作后,得到右侧的结果。
下图中左侧的坐标系图标是通过( )操作后,得到右侧的结果。
(A) 绕X轴旋转-90(B) 绕X轴旋转90(C) 绕Y轴旋转-90(D) 绕Y轴旋转90你选择的答案: B [正确]正确答案:B解答参考:8. 下图中左侧的坐标系图标是通过()操作后,得到右侧的结果。
计算机绘图基础
计算机绘图基础 计算机绘图是计算机辅助设计与制造(CAD/CAM)的重要组成部分,它作图精度高,出图速度快,可以大大缩短产品的设计过程,提高工作效率,还可以进行三维建模,预见设计效果。
计算机绘图现已成为最重要的绘图方式,是企业信息化中不可缺少的重要环节。
AutoCAD是美国Autodesk公司于1982年推出的交互式图形绘制软件,具有使用方便、易于掌握等特点,是最早得到普及应用的计算机辅助设计软件。
随着计算机技术的飞速发展,三维实体造型技术日臻成熟,Pro/E、UG、SolidWorks等三维设计软件相继推出,在机械、电子、建筑等各个领域都得到广泛应用。
而AutoCAD也经过多次版本升级,功能不断强大和完善,加之与各个三维设计软件有着良好的数据接口,仍然是使用最为广泛的计算机辅助设计软件之一。
AutoCAD的主要功能包括:基本的图形绘制功能和编辑功能;三维造型功能;数据交换功能;二次开发功能和互联网通信功能等。
本章简要介绍AutoCAD 2013中文版的基本内容,因篇幅所限,主要介绍其基本绘图功能,并以实例说明绘制工程图样的方法,引导初学者快速入门。
对于该软件的更多功能和应用,请查阅相关书籍。
1 AutoCAD2013简介 1.1 AutoCAD2013用户界面启动AutoCAD 2013后,即进入AutoCAD2013的绘图环境,其用户操作界面如图1所示。
自AutoCAD2009版本以后,AutoCAD界面有了不同以往的显示风格,默认打开的用户界面是基于“草图与注释”工作空间的操作界面。
工作空间是经过分组和组织的菜单、工具栏、选项板的集合,使用户可以在自定义的、针对具体任务的绘图环境中工作。
AutoCAD 2013预设了四种工作空间,用户可以对其进行1。
17春西南交《计算机绘图C(土木类)》在线作业一
17春西南交《计算机绘图C(土木类)》在线作业一答案一、单选题(共30 道试题,共60 分。
)1. 粗线、中粗线和细线的宽度比率为()。
A. 4:2:1B. 3:2:1C. 5:2:1D. 6:2:1正确答案:2. 当图层打开和解冻时,()。
A. 在显示器上,可看到该图层中的对象B. 在显示器上,看不到该图层中的对象C. 在图形重新生成时,将忽略该图层中的对象D. 减少了图形重画的时间正确答案:3. 标高的单位为()。
A. mB. cmC. mmD. dm正确答案:4. CIRCLE是什么绘制命令()。
A. 构造线B. 圆C. 点D. 射线正确答案:5. 尺寸线不能用其他图线代替,一般也()与其他图线重合或画在其延长线上。
A. 不得B. 可以C. 允许D. 必须正确答案:6. 图样中汉字应写成()体,采用国家正式公布的简化字。
A. 宋体B. 长仿宋C. 隶书D. 楷体7. PLINE是什么绘制命令()。
A. 椭圆B. 直线C. 多线段D. 射线正确答案:8. 标注()尺寸时,应在尺寸数字前加注符号R。
A. 圆的半径B. 圆的直径C. 圆球的半径D. 圆球的直径正确答案:9. 纵向定位轴线的编写顺序为()。
A. 从上至下B. 从下至上C. 从左至右D. 从右至左正确答案:10. 不使用量具和仪器()绘制图样称为徒手绘图A. 徒手目测B. 用计算机C. 复制粘贴D. 剪贴拼制正确答案:11. 徒手画草图打底稿用的铅笔一般为()铅芯的铅笔。
A. BB. 2HC. HBD. 2B正确答案:12. 三维面(3DFACE)命令可构造出空间任意位置的平面,一个三维面()。
A. 是任意多边形平面B. 是3或4个顶点的多边形平面C. 只能是三角形平面D. 只能是四边形平面正确答案:13. 制图国家标准规定,汉字字宽是字高的()倍。
A. 2B. 3C. 0.707D. 0.5正确答案:14. 建筑平面图中被剖切到的墙体用()表示。
工程制图与识图阶段性作业及答案
工程制图与识图(高起专)阶段性作业1多选题1. 图样上的尺寸包括 _________ (5分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案:A,B,C,D2. 绘制工程图样有三种方法,分别是______________ (5分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案:A,B,C3. 在绘图的过程中,可能会用到的工具有 ________________ (5分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案:A,B,D4. 分规的作用是_________ (5分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案:B,C判断题5. 当直线或者平面平行于投影面时,其投影反映实长或实形,这体现了正投影法的实形性。
(5分)正确错误参考答案:正确解题思路:6. 正面投影与水平投影的长度相等,左右对正;正面投影与侧面投影的高度相等,上下平齐;水平投影与侧面投影宽度相等,前后对应。
即“长对正,高平齐,宽相等”。
(5分)正确错误参考答案:正确解题思路:7. 从下图中可以知道,直线AB平行于CD (5分)正确错误参考答案:正确解题思路:8. 由下图可以看出,直线AB和CD相互平行。
(5分)正确错误参考答案:错误解题思路:9. 已知A点坐标为(10, 15,8),B点坐标为(15,5,12 ),贝U A点在B点的上方。
(5分)正确错误参考答案:错误解题思路:10. 如下如所示,根据直线AB与投影面的相对位置可以看出AB为正平线。
(5分)正确错误参考答案:正确解题思路:11. 如图所示,判断直线AB和CD的重影点的可见性是否正确。
(5分)正确错误参考答案:正确解题思路:12. 如下图,可知直线AB CD的重影点的标识是错误的。
(5分)正确错误参考答案:错误解题思路:填空题13. 工程上常用的有—⑴—和⑵两类投影法。
(5分)(1).参考答案:中心投影法⑵.参考答案:平行投影法14. 平行投影法中,根据投影方向与投影面之间的几何关系,有⑶和⑷两种投影法,其中—(5)___ (投影法)在工程上应用最广。
《数控机床》试题4(含答案)
2009~2010学年第一学期考试试题(四)《数控机床》一、单项选择题(第1 - 130题。
满分65.0分):1、标注尺寸的三要素是尺寸数字,尺寸界线和()。
(A)尺寸线, (B)尺寸公差, (C)形位公差。
2、在齿轮的画法中,齿顶圆用()表示。
(A)粗实线, (B)细实线, (C)点划线, (D)虚线。
3、测绘零件草图应在()上完成。
(A)标准图纸, (B)坐标纸, (C)无要求纸张。
4、实物测绘是以()方法为主。
(A)徒手画法, (B)计算机绘图, (C)标尺画法, (D)工笔画法。
5、加工零件时,一般将其尺寸控制到()最为合理。
(A)基本尺寸, (B)最大极限尺寸, (C)最小极限尺寸, (D)平均尺寸。
6、氮化处理的处理层厚度为()μm。
(A)4~9, (B)30~50, (C)6~8, (D)11。
7、大批量生产强度要求较高的形状复杂的轴,其毛坯一般选用()。
(A)砂型铸造的毛坯, (B)自由锻的毛坯, (C)模锻的毛坯, (D)轧制棒料。
8、切削力可分解为主切削力Fc、背向力FP和进给力Ff,其中消耗功率最大的力是()。
(A)进给力Ff, (B)背向力Fp, (C)主切削力Fc, (D)不确定。
9、制定数控加工工艺时,为提高加工精度,尽量采用()。
(A)精密专用夹具, (B)一次装夹多工序集中, (C)流水线作业法, (D)工序分散加工法。
10、编程人员对数控机床的性能、规格、刀具系统、()、工件的装夹都充分理解时才能编出高质量的加工程序。
(A)自动换刀方式, (B)机床的操作, (C)切削工艺, (D)测量方法。
11、四爪单动卡盘在校正、加工偏心工件时,若测得工件中心离中心轴线有距离时,应该()偏心孔轴线的卡爪再紧一些。
(A)先松远离轴心线的卡爪,后紧离轴心线近的卡爪, (B)紧靠近轴心线的卡爪,(C)松远离轴心线的卡爪, (D)先紧离轴心线近的卡爪,后松离轴心线远的卡爪。
12、若偏心距较大而复杂的曲轴,可用()来装夹工件。
数字图像数字化的手段包括()扫描B)数字摄影C)计算机绘图D
数字图像数字化的手段包括()扫描B)数字摄影C)计算机绘图D图像数字化是将连续色调的模拟图像经采样量化后转换成数字影像的过程。
图像数字化运用的是计算机图形和图像技术,在测绘学与摄影测量与遥感学等学科中得到广泛应用。
1.模拟图像:空间上连续/不分割、信号值不分等级的图像。
2.数字图像:空间上被分割成离散像素,信号值分为有限个等级、用数码0和1表示的图像。
图像数字化的意义图像数字化是将模拟图像转换为数字图像。
图像数字化是进行数字图像处理的前提。
图像数字化必须以图像的电子化作为基础,把模拟图像转变成电子信号,随后才将其转换成数字图像信号。
图像数字化的方法将图像信息采集技术,运用的主要方法是扫描技术,该技术已非常成熟。
另外的方法是直接运用数字摄影技术。
图像的数字化过程主要分采样、量化与编码三个步骤。
图像数字化的手段其一为位图,也被称为光栅图。
即是以自然的光学的眼光将图片看成在平面上密集排布的点的集合。
每个点发出的光有独立的频率和强度,反映在视觉上,就是颜色和亮度。
这些信息有不同的编码方案,在互联网上最常见的就是RGB。
根据需要,编码后的信息可以有不同的位(bit)数——位深。
位数越高,颜色越清晰,对比度越高;占用的空间也越大。
另一项决定位图的精细度的是其中点的数量。
一个位图文件就是所有构成其的点的数据的集合,它的大小自然就等于点数乘以位深。
位图格式是一个庞大的家族,包括常见的JPEG/JPG,GIF,TIFF,PNG,BMP。
第二种方案为矢量图。
它用抽象的视角看待图形,记录其中展示的模式而不是各个点的原始数据。
它将图片看成各个“对象”的组合,用曲线记录对象的轮廓,用某种颜色的模式描述对象内部的图案(如用梯度描述渐变色)。
比如一张留影,被看成各个人物和背景中各种景物的组合。
这种更高级的视角,正是人类看世界时在意识里的反映。
矢量图格式有CGM,SVG,AI(AdobeIllustrator),CDR(CorelDRAW),PDF,SWF,VML等等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一节, 1,如何快速定义屏幕上出现(或取消)哪些工具栏?右击任意一个已经打开的工具栏,在弹出的快捷菜单中选取工具栏的名称即可。
工具栏名称前有“”符号,则表示该工具栏已经显示在工作界面中了,点击其名称即可关闭。
2,如何在现有的工具栏中添加图标按钮?选择主菜单“视图”中的“工具栏”选项或主菜单“工具”中的“自定义”选项;或把鼠标放在任意一个已经打开的工具栏上右击选取快捷菜单中最下方的“自定义”选项,均可打开“自定义用户界面”对话框,在“命令列表”栏中选取所需按钮所在的命令名称,再在出现的命令中用鼠标拖放到相应的工具栏中即可。
3.如何改变绘图窗口的背景色?选取主菜单“工具”→“选项”命令或在绘图窗口内右击,在弹出的快捷菜单中选取“选项”命令,系统弹出“选项”对话框,在“显示”选项卡中点击按钮,就可在弹出的“图形窗口颜色”对话框中的“颜色”下拉列表框中为绘图窗口指定新的背景色。
4.分清以下点的坐标含义:(20,-10)、(@20,-10)、(20<60)、(@20<60)(20,-10)为绝对直角坐标,距原点X轴正向20,Y轴负向10。
(@20,-10)为相对直角坐标,距前一点X轴正向20,Y轴负向10。
(20<60)为绝对极坐标,与原点的距离为20,并与X轴正向成60度。
(@20<60)为相对极坐标,与前一点的距离为20,并与X轴正向成60度。
5.重复当前AutoCAD运行命令的操作应该按下哪个键?回车键或空格键。
6.如何取消上次命令?单击“标准”工具栏中的“放弃”键,或在命令窗口输入“U”,即Undo命令。
7.在命令执行过程中可以随时按哪个键退出或取消该命令?Esc键。
8.简述对象捕捉功能的作用。
绘制或编辑图形时,使用对象捕捉功能可以在已有图素上用指定的捕捉方式捕捉需要的点,如直线的端点、中点、圆的圆心和切点等,这样就可以精确快速地绘图。
9.“对象捕捉方式”中的“最近点”的含义是什么?捕捉直线、圆、圆弧等对象上距光标最近的点。
10.在用窗口选择对象时,“W(Window)”和“C(Cross)”选项有什么不同?“W(Window)”选项将该窗口内的多个图素一次选中;“C(Cros s)”选项则所有穿越或包含在窗口内的图素均被选中。
11.如何在已有的选择集里移除或添加对象?目标对象的选择刚开始都是处在“增加”的状态,即其后选择的图素是被加入到选择集中的。
如在“选择对象:”后键入“R(Remove)”或按住Shift键,再选取已选中的相应图素,则可将其移出选择集。
如要回到“增加”状态,则需在在“删除对象:”后键入“A (Add)”,其后选择图素又被加入到选择集中。
12.用Zoom(缩放)命令和Pan(平移)命令控制图形时,能否改变图形的原始尺寸和相对位置?不能,它们只是改变了主观的视觉效果。
13. Redraw(重画)命令和Regen(重生成)命令有何不同?Redraw命令重新对当前图形进行刷新,清除临时标记,执行速度较快;Re gen命令在重新显示图形时,会重新进行几何计算,因此执行速度比Redraw命令慢。
但它不但能清除临时标记,还能使原在屏幕上用多边形显示的圆或圆弧,重新生成后以光滑曲线显示。
第二节1.绘制与已知线段相切的圆弧有哪两种方法?圆角(Fillet)命令,圆(Circle)命令中的“T(相切、相切、半径)”选项。
2. 上机操作:绘制下列图形,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)提示:用直线命令画出第1条线段后,其余几条(除波浪线)用偏移命令生成,通过修改图层即可改变其线型(学习第4章内容后,再改其线型)。
波浪线用样条曲线命令绘制。
若图中有虚线、点画线等其他线型,可在学习第4章的图层等内容后进行转换。
各图的作图方法有多种,所用命令和作图步骤也有区别,上述提示仅作参考。
3. 上机操作:绘制下列图形,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)4.上机操作:绘制下列图形,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)提示:若图中有虚线、点画线等其他线型,可在学习第4章的图层等内容后进行转换。
各图的作图方法有多种,所用命令和作图步骤也有区别,上述提示仅作参考。
5. 上机操作:绘制下列图形,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)提示:若图中有虚线、点画线等其他线型,可在学习第4章的图层等内容后进行转换。
各图的作图方法有多种,所用命令和作图步骤也有区别,上述提示仅作参考。
6.用圆(Circle)命令的哪个选项可以绘制已知线段的公切圆?圆(Circle)命令中的“相切、相切、半径(T)”选项。
7.在机械图样中绘制波浪线时,可用AutoCAD的什么命令?样条曲线Spline命令。
8.在AutoCAD 2008中,删除对象的操作方法主要有哪些?删除(Erase)命令、键盘上的Delete键。
9.在AutoCAD中,过一点作已知直线的平行线,有哪些方法?:复制、阵列、偏移命令,用“直线”命令和“平行”捕捉方式。
10.图形阵列的类型分为哪两种?阵列(Array)命令里有矩形阵列和环形阵列两种。
11.拉伸(Stretch)、延伸(Stretch)和拉长(Lengthen)三个编辑命令,它们的表面意思相近,但功能相差很大,请简述它们的具体功能。
拉伸(Stretch)命令用于拉伸或缩短与交叉窗口相交的对象,同时移动窗口内的对象。
延伸(Extend)命令可以将直线、曲线等对象延伸到一个边界对象,使其与边界对象相交。
拉长(Lengthen)命令可以改变直线、圆弧等的长度。
12.使两条直线相交,可用AutoCAD的哪些命令?可用倒角命令的零距离进行倒角,或圆角命令的零半径进行倒圆,也可用延伸命令。
第三节1.机械图样中的汉字通常为长仿宋体,在AutoCAD中设置文字样式时(如HZ),应选用哪种字体?宽度因子(宽高比)为多少?在AutoCAD中设置机械图样书写汉字的文字样式中,字体名应选用“仿宋_ GB2312”,宽高比为0.7。
2.机械图样中的数字和字母通常为斜体,在AutoCAD中应选用哪种字体,宽高比和倾斜角度为多少?:字体名应选用“gbeitc”,宽度因子为0.8,倾斜角度为0(该字体已为斜体)。
3.教材中用于书写汉字的HZ文字样式与用于书写数字和字母的SZ文字样式如何创建?文字样式在“文字样式”对话框中进行设置。
HZ:字体名应选用“仿宋_GB2312”,宽度因子为0.7,倾斜角度为0,字高为0。
SZ:字体名应选用“gbeitc”,宽度因子为0.8,倾斜角度为0(该字体已为斜体),字高为0。
4.单行文字(Text)命令和多行文字(Mtext)命令都可以书写文本,两者各有什么特点?单行文字(Text)命令用于书写单行文字,通过回车键也可书写多行文字,每行文字为一个独立的对象,在书写过程中不能改变文字的样式,如字体名、字高等,但它的书写位置较灵活,可用鼠标在绘图窗口中任意点取,且便于修改。
多行文字(Mtext)命令的功能强大,可以在输入文本过程中改变文字的样式,如字体名、字高、加粗等,而不受“文字格式”对话框中所设文字样式的限制,并可添加多种符号。
可用于书写段落、含多种字体的文本等。
5.上机操作:输入下面的文本,字高为5。
6.如何修改文本的特性,如字高、文字样式等?选中文本后,通过右键菜单打开“特性”对话框,可在该对话框中进行修改。
7.“标注样式管理器”对话框中的“文字”选项卡主要用于设置尺寸数字的哪些属性?选中文本后,通过右键菜单打开“特性”对话框,可在该对话框中进行修改。
8.“标注样式管理器”对话框中的“文字”选项卡主要用于设置尺寸数字的哪些属性?选中文本后,通过右键菜单打开“特性”对话框,可在该对话框中进行修改。
9上机操作:绘制下图中的图形,并标注尺寸。
提示:尺寸25、φ20都用线性标注命令,φ20在标注过程中选取“多行文字(M)”选项来添加φ。
10.上机操作:绘制下图中的图形,并标注尺寸。
提示:两个连续的尺寸,先标注左侧或下侧的尺寸,然后用连续标注命令标注第二个尺寸。
11.上机操作:绘制下图中的图形,并标注尺寸。
提示:尺寸2×φ6、R3和30°也是水平放置,标注方式与第2题相同。
12.在非圆图形中怎样标注直径尺寸?有两种方法:一是用线性标注命令标注成线性尺寸,在标注过程中选用“多行文字(M)”选项,在系统测量值前添加%%c或在“符号”下拉框中选取“直径”符号;二是在已标注成线性尺寸后,再用“编辑标注”命令的“新建(N)”选项进行编辑。
13.怎样移动尺寸及其数字的位置?单击“标注”工具栏中的“编辑标注文字”命令按钮,用鼠标拖动尺寸到合适的位置即可。
14.分析下面的图形,上机操作,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)15.分析下面的图形,上机操作,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)16分析下面的图形,上机操作,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)17.分析下面的图形,上机操作,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)18.分析下面的图形,上机操作,并列出绘图步骤(附草图,写出命令,可不必写出命令中的选项)19.怎样在图层中加载线型?直接单击图层的线型名称,在弹出的【选择线型】对话框中单击“加载”按钮,在弹出的【加载或重载线型】对话框中选择所需要的线型进行加载。
20.被锁定图层上的对象能否显示?能否编辑?被锁定图层上的对象能显示,不能进行编辑。
21.被关闭或冻结图层上的对象能否显示和打印?图层的关闭和冻结有何区别?被关闭或冻结图层上的对象都不能显示和打印。
当解冻一个被冻结的图层时,系统会重新生成视图(相当于执行重生成命令),而打开一个被关闭的图层时,系统只是刷新该图层上的对象。
22为什么对象的各个特性(如颜色、线型、线宽等)都设置为“随层”(By layer)?便于图形的编辑和管理。
23.简述机械样板图的内容及意义。
虽然AutoCAD提供了多种样板图,但为了用AutoCAD绘制出符合我国机械制图国家标准的机械图样,则应该在绘图前先建立一个绘制机械图样的绘图环境,即在AutoCAD的标准样板“acadiso.dwt”上重新设置图幅大小、建立图层并设置颜色、线型等、建立字体样式和尺寸标注格式,创建便于绘制机械图的样板图文件。
24简述教材中机械样板图的创建步骤。
以默认图形样板“acadiso.dwt”新建一个图形文件,设置单位类型和精度,设置图层及其颜色、线型、线宽,设置文字样式“HZ”和“SZ”,设置尺寸样式“一般标注”和“水平标注”,绘制图框和标题栏,最后将图形文件另存为扩展名为dwt的样板文件。
