景观设计中常用尺寸

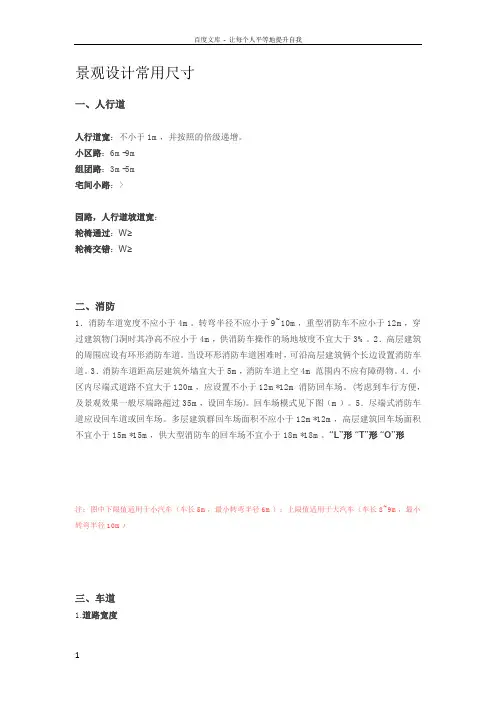

景观设计常用尺寸
景观设计常用尺寸一、人行道人行道宽:不小于1m,并按照的倍级递增。
小区路:6m-9m组团路:3m-5m宅间小路:>园路,人行道坡道宽:轮椅通过:W≥轮椅交错:W≥二、消防1.消防车道宽度不应小于4m。
转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%。
2.高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道。
3.消防车道距高层建筑外墙宜大于5m,消防车道上空4m范围内不应有障碍物。
4.小区内尽端式道路不宜大于120m,应设置不小于12m*12m消防回车场。
(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场)。
回车场模式见下图(m)。
5.尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m。
“L”形“T”形“O”形注:图中下限值适用于小汽车(车长5m,最小转弯半径6m);上限值适用于大汽车(车长8~9m,最小转弯半径10m)三、车道1.道路宽度居住区级道路:红线宽度不宜小于20m。
小区级道路:路面宽~;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m; 组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;宅间小路:路面宽不宜小于;双车道:W=~(场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)单车道: W=~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)2.转弯半径机动车最小转弯半径:(道路内路牙最小半径):车长不超过5米的三轮车、小型车。
:车长6-9米的一般二轴载重汽车、中型车。
:车长10米以上的的铰接车、大型货车、大型客车等大型车。
基地出入口转弯半径应适量加大。
景观设计中各种尺寸
建筑常用尺寸1.楼梯踏步台阶. 15×30 室外台阶10×40 或12×40开门处之外(单门120,双门180)设台阶2.楼板. 100厚如需做梁,梁高400~800,离楼板边退250~300,梁做成全包面即一个BOX 3.楼梯. 净宽不窄于1100,大于2400,中间设扶手4.门.(单)900×2400 (双)1200×2400、1500×2400、1800×2400、2100×24005.女儿墙. h 600、900、1200(参考剖面)6.路牙. 100(宽)×150(高)7.停车位. 2500×6000 3000×6000或以上8.坡屋顶天沟. 400左右9.路宽:1个机动车道4500,按车道计算。
10.扶手. 不低于110011.梁高. 400~450,桌高800左右12.窗框宽. 40~80(大多数)13.玻璃. 10~30 位置墙中,除特殊要求14.柱子. 300~800,外立面柱子更宽,按特殊要求做15.坡道坡度h h/l≤1/7 l16.建筑模数3的倍数例如:300、900、2100。
(单位:厘米)衣橱:深度:一般60~65;推拉门:70,衣橱门宽度:40~65推拉门:75~150,高度:190~240矮柜:深度:35~45,柜门宽度:30-60电视柜:深度:45-60,高度:60-70单人床:宽度:90,105,120;长度:180,186,200,210双人床:宽度:135,150,180;长度180,186,200,210圆床:直径:186,212.5,242.4(常用)室内门:宽度:80-95,医院120;高度:190,200,210,220,240厕所、厨房门:宽度:80,90;高度:190,200,210窗帘盒:高度:12-18;深度:单层布12;双层布16-18(实际尺寸)沙发:单人式:长度:80-95,深度:85-90;坐垫高:35-42;背高:70-90双人式:长度:126-150;深度:80-90三人式:长度:175-196;深度:80-90四人式:长度:232-252;深度80-90茶几:小型,长方形:长度60-75,宽度45-60,高度38-50(38最佳)中型,长方形:长度120-135;宽度38-50或者60-75正方形:长度75-90,高度43-50大型,长方形:长度150-180,宽度60-80,高度33-42(33最佳)圆形:直径75,90,105,120;高度:33-42方形:宽度90,105,120,135,150;高度33-42书桌:固定式:深度45-70(60最佳),高度75活动式:深度65-80,高度75-78书桌下缘离地至少58;长度:最少90(150-180最佳)餐桌:高度75-78(一般),西式高度68-72,一般方桌宽度120,90,75;长方桌宽度80,90,105,120;长度150,165,180,210,240圆桌:直径90,120,135,150,180书架:深度25-40(每一格),长度:60-120;下大上小型下方深度35-45,高度80-90 活动未及顶高柜:深度45,高度180-200木隔间墙厚:6-10;内角材排距:长度(45-60)*90一、楼梯1.楼梯:角度在20。

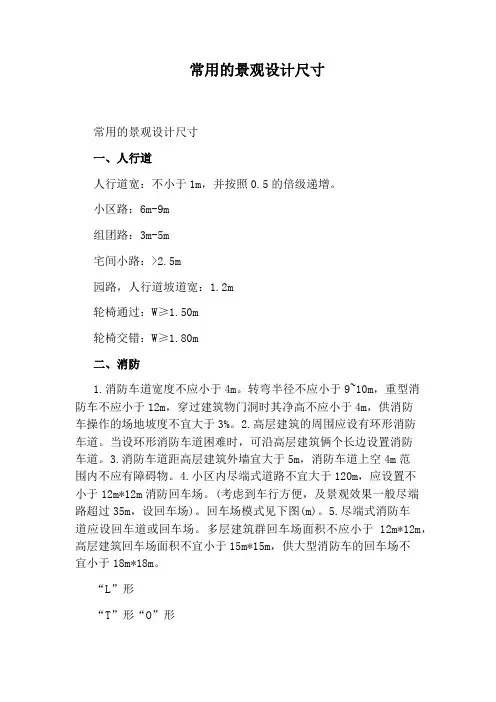

常用的景观设计尺寸
常用的景观设计尺寸常用的景观设计尺寸一、人行道人行道宽:不小于1m,并按照0.5的倍级递增。
小区路:6m-9m组团路:3m-5m宅间小路:>2.5m园路,人行道坡道宽:1.2m轮椅通过:W≥1.50m轮椅交错:W≥1.80m二、消防1.消防车道宽度不应小于4m。
转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%。
2.高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道。
3.消防车道距高层建筑外墙宜大于5m,消防车道上空4m范围内不应有障碍物。
4.小区内尽端式道路不宜大于120m,应设置不小于12m*12m消防回车场。
(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场)。
回车场模式见下图(m)。
5.尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m。
“L”形“T”形“O”形注:图中下限值适用于小汽车(车长5m,最小转弯半径6m);上限值适用于大汽车(车长8~9m,最小转弯半径10m)三、车道1.道路宽度1.1居住区级道路:红线宽度不宜小于20m。
1.2小区级道路:路面宽6.0~9.0m;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m;1.3组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;1.4宅间小路:路面宽不宜小于2.5m;1.5双车道:W=6.0~9.0m(场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)单车道:W=3.5~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)2.转弯半径机动车最小转弯半径:(道路内路牙最小半径)6.0m:车长不超过5米的三轮车、小型车。
园林景观设计中各种尺寸【规划】
建筑常用尺寸1.楼梯踏步台阶. 15×30 室外台阶10×40 或12×40开门处之外(单门120,双门180)设台阶2.楼板. 100厚如需做梁,梁高400~800,离楼板边退250~300,梁做成全包面即一个3.楼梯. 净宽不窄于1100,大于2400,中间设扶手4.门.(单)900×2400 (双)1200×2400、1500×2400、1800×2400、2100×24005.女儿墙. h 600、900、1200(参考剖面)6.路牙. 100(宽)×150(高)7.停车位. 2500×6000 3000×6000或以上8.坡屋顶天沟. 400左右9.路宽:1个机动车道4500,按车道计算。
10.扶手. 不低于110011.梁高. 400~450,桌高800左右12.窗框宽. 40~80(大多数)13.玻璃. 10~30 位置墙中,除特殊要求14.柱子. 300~800,外立面柱子更宽,按特殊要求做15.坡道坡度h ≤1/7 l16.建筑模数3的倍数例如:300、900、2100。
(单位:厘米)衣橱:深度:一般60~65;推拉门:70,衣橱门宽度:40~65推拉门:75~150,高度:190~240矮柜:深度:35~45,柜门宽度:30-60电视柜:深度:45-60,高度:60-70单人床:宽度:90,105,120;长度:180,186,200,210双人床:宽度:135,150,180;长度180,186,200,210圆床:直径:186,212.5,242.4(常用)室内门:宽度:80-95,医院120;高度:190,200,210,220,240厕所、厨房门:宽度:80,90;高度:190,200,210窗帘盒:高度:12-18;深度:单层布12;双层布16-18(实际尺寸)沙发:单人式:长度:80-95,深度:85-90;坐垫高:35-42;背高:70-90双人式:长度:126-150;深度:80-90三人式:长度:175-196;深度:80-90四人式:长度:232-252;深度80-90茶几:小型,长方形:长度60-75,宽度45-60,高度38-50(38最佳)中型,长方形:长度120-135;宽度38-50或者60-75正方形:长度75-90,高度43-50大型,长方形:长度150-180,宽度60-80,高度33-42(33最佳)圆形:直径75,90,105,120;高度:33-42方形:宽度90,105,120,135,150;高度33-42书桌:固定式:深度45-70(60最佳),高度75活动式:深度65-80,高度75-78书桌下缘离地至少58;长度:最少90(150-180最佳)餐桌:高度75-78(一般),西式高度68-72,一般方桌宽度120,90,75;长方桌宽度80,90,105,120;长度150,165,180,210,240圆桌:直径90,120,135,150,180书架:深度25-40(每一格),长度:60-120;下大上小型下方深度35-45,高度80-90活动未及顶高柜:深度45,高度180-200木隔间墙厚:6-10;内角材排距:长度(45-60)*90一、楼梯1.楼梯:角度在20。
景观设计常用尺寸汇总(实用)
景观设计常用尺寸汇总(实用)1. 消防1.消防车道宽度不应小于4m。
转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%。
2.高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道。
3.消防车道距高层建筑外墙宜大于5m,消防车道上空4m范围内不应有障碍物。
4.小区内尽端式道路不宜大于120m,应设置不小于12m*12m 消防回车场。
(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场)。
回车场模式见下图(m)。
5.尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m。
“L”形“T”形“O”形注:图中下限值适用于小汽车(车长5m,最小转弯半径6m);上限值适用于大汽车(车长8~9m,最小转弯半径10m)2. 车道1.道路纵坡1.1居住区道路纵坡控制坡度(%)道路类型最小纵坡最大纵坡多雪严寒地区最大纵坡机动车道≥0.2≤8.0≤5.0 L≤200m L≤600m非机动车道≥0.2≤3.0≤2.0 L≤50m L≤100m步行道≥0.2≤8.0≤4.0注:1.摘自《城市居住区规范设计规范》(GB 50180—93)(2002年版)2.L为坡长。
1.2在地形坡度较大的个别困难地段,道路纵坡极限值不宜大于11%,其坡长不大于80m,路面应由防滑措施。
2.道路纵坡机动车、非机动车道路横向坡为1.5%~2.5%。
人行道横坡为1.0%~2.0%3.道路宽度3.1居住区级道路:红线宽度不宜小于20m。
3.2 小区级道路:路面宽6.0~9.0m;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m;3.3 组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;3.4 宅间小路:路面宽不宜小于2.5m;3.5 双车道:W=6.0~9.0m(场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)单车道:W=3.5~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)4.转弯半径机动车最小转弯半径:(道路内路牙最小半径)6.0m:车长不超过5米的三轮车、小型车。
景观常用尺寸
景观常用尺寸【尺度篇】1.步行适宜距离: L=500.0m2.负重行走距离: L=300.0m3.正常目视距离: L<100.0m4.观枝形: L< 30.0m5.赏花: L=9.0m6.心理安全距离: L=3.0m7.谈话距离: L>0.70m 居住区道路:W>20.0m;小区路:W=6.0~9.0m;组团路: W=3.0~5.0m;宅间小路: W>2.50m;园路、人行道、坡道宽:W=1.20m,轮椅通过: W≥1.50m,轮椅交错: W≥1.80m。
尽端式道路的长度: L<120.0m,尽端回车场: S>12.0mx12.0m楼梯踏步室内: H < 0.15m,W > 0.26m; 室外: H=0.12~0.16m,W=0.30m~0.35m;可坐踏步: H=0.20~0.35m,W=0.40~0.60m。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。
居住区道路最大纵坡: i<8%;园路最大纵坡: i<4%;自行车专用道路最大纵坡:i<5%;轮椅坡道一般:i=6%;i<8.5%;人行道纵坡: i<2.5%。
无障碍坡道高度和水平长度:坡度:1:20 1:16 1:12 1:10 1:8最大高度(m): 1.50 1.00 0.75 0.60 0.35平长度(m): 30.00 16.00 9.00 6.00 2.80室外座椅(具):H=0.38~0.40m,W=0.40~0.45m,单人椅:L=0.60m左右,双人椅:L=1.20m左右,三人椅:L=1.80m左右,靠背倾角: 100-110°为宜。
扶手:H=0.90m (室外踏步级数超过了3级时)残障人轮椅使用扶手: H=0.68m\0.85m栅栏竖杆的间距: W<1.10m。
路缘石: H=0.10~0.15m。
景观设计常用尺寸
景观设计常用尺寸步行适宜距离:L=500.0m负重行走距离: L=300.0m正常目视距离:L<100.0m观枝形:L< 30.0m赏花:L=9.0m心理安全距离:L=3.0m谈话距离:L>0.70m居住区道路:W>20.0m;小区路:W=6.0~9.0m组团路:W=3.0~5.0m;­宅间小路: W>2.50m;园路、人行道、坡道宽:W=1.20m,轮椅通过:W≥1.50m;轮椅交错:W≥1.80m。
尽端式道路的长度: L<120.0m,尽端回车场:S>12.0mx12.0m 尽端回车场:S>12.0mx12.0m机动车停车车位指标大于50个时,出入口不得少于2个;机动车停车车位指标大于500个时,出入口不得少于3个;出入口之间净距须大于10m,出入口宽度不得少于7m,服务半径<150.0m­楼梯踏步室内:H < 0.15m,W > 0.26m;室外:H=0.12~0.16m,W=0.30m~0.35m;可坐踏步: H=0.20~0.35m,W=0.40~0.60m。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。
居住区道路最大纵坡: i<8%;园路最大纵坡:i<4%;自行车专用道路最大纵坡: i<5%;轮椅坡道一般:i=6%;i<8.5%;人行道纵坡:i<2.5%。
无障碍坡道高度和水平长度:坡度:1:20 1:16 1:12 1:10 1:8 ,最大高度(m):1.50 1.000.750.60 0.35,水平长度(m):30.00 16.00 9.00 6.00 2.80室外座椅(具):H=0.38~0.40m,W=0.40~0.45m,单人椅:L=0.60m左右,双人椅:L=1.20m左右,三人椅:L=1.80m左右,靠背倾角:100-110°为宜。
景观设计中常用的尺寸数据
景观设计中常用的尺寸数据景观设计是指通过对自然环境和人工环境的整体规划和设计,营造出具有美感和功能性的室外空间。
在景观设计中,尺寸数据是非常重要的,它直接影响到设计方案的实施和效果。
下面,我将详细介绍景观设计中常用的尺寸数据。
1. 绿化带宽度:绿化带是指在道路两侧或者建造物周围设置的绿化空间,用于增加城市绿化面积、改善生态环境和提升城市形象。
绿化带的宽度普通根据道路等级和用途来确定,常见的宽度范围为3-10米。
2. 步行道宽度:步行道是供行人通行的道路,它的宽度对行人的通行舒适度和安全性有很大影响。
普通来说,步行道的宽度应不小于2.5米,如果是主干道或者人流较大的地方,宽度应适当增加。
3. 车行道宽度:车行道是供机动车通行的道路,它的宽度对车辆的通行和交通流量有很大影响。
车行道的宽度普通根据道路等级、交通流量和车辆类型来确定,常见的宽度范围为3-10米。
4. 非机动车道宽度:非机动车道是供自行车、电动车等非机动车辆通行的道路,它的宽度对非机动车辆的通行和安全性有很大影响。
非机动车道的宽度普通不小于2米,如果是人流较大的地方,宽度应适当增加。
5. 绿地面积比例:绿地是指城市中的公园、花坛、草坪等绿化空间,它对改善城市生态环境和提升居民生活质量起着重要作用。
在景观设计中,绿地的面积比例是一个重要考虑因素。
普通来说,城市总面积的10-30%作为绿地面积是比较合理的。
6. 植物种植密度:植物种植密度是指单位面积内植物的数量,它直接影响到绿化效果和景观的美感。
普通来说,植物种植密度根据植物的生长特性和设计要求来确定,常见的密度范围为1-10株/平方米。
7. 喷泉水景高度:喷泉水景是景观设计中常见的水景形式,它通过水的喷射和流动来增加空间的活力和美感。
喷泉水景的高度普通根据设计要求和场地条件来确定,常见的高度范围为1-10米。
8. 露天座椅数量:露天座椅是供人们歇息和欣赏景色的设施,它的数量和布局对人们的使用体验和景观欣赏有很大影响。
景观设计常用尺寸
设计师需要知道的尺寸
•台阶。
在居住区中,最常用的阶梯面宽为300mm或400mm,其他可视情况而定。
•
•汀步。
不论是自然汀步还是石板汀步,都要遵循人们行走的习惯规律。
对于石板汀步,常使用的尺寸为800mm X 400mm,汀步间距为
100mm.汀步最大间距只能150mm,否则会造成人们行走的不便。
•
•花池。
花池的尺寸也是视情况而定,但常用的几种带座椅方形花池的尺寸为3000mm X 3000mm,1600mm X 1600mm,1200mm X
1200mm,2000mm X 2000mm等。
且花池座位后面宽至少300mm,面宽400mm的带座椅的花池,舒适度较高。
•
•停车场。
在居住区中,常常会遇到将停车场布置在宅旁绿地或是入口等处。
居住区中常用到的停车场尺寸为5米X 2.5米,或是6米X 3米,其它介于该范围内的尺寸均可。
•篮球场。
标准篮球场的尺寸为15000mm X 28000mm.篮球场的尺寸可在(14000~15000)mm X (24000~28000)mm之间浮动。
景观设计常用尺寸
墙柱间距:3-4m; 一般近岸处水宜浅(0.40~0.60m),面底坡缓(1/3~1/5); 一般园林柱子灯高3-5m; 树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型; 低栏杆:H=0.2~0.3m; 中栏杆:H=0.8~0.9m; 高栏杆:H=1.1~1.3m。
亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。 廊:H=2.20~2.50m,W=1.80~2.50m。 棚架:H=2.20~2.50m,W=2.50~4.00m,L=5.00~10.00m,
可坐踏步: H=0.20~0.35m,W=0.40~0.60m。 台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台, 平台:W<1.20m。
居住区道路最大纵坡:i<8%; 园路最大纵坡:i<4%; 自行车专用道路最大纵坡:i<5%; 轮椅坡道一般:i=6%;i<8.5%; 人行道纵坡:i<2.5%。 无障碍坡道高度和水平长度:
立柱间距=2.40~2.70m。 柱廊:纵列间距=4-6m,横列间距=6-8m。
常见运动场地形式及尺寸一
常见运动场地形式及尺寸二
常见运动场地形式及尺寸三
常见运动场地形式及尺寸四
园路尺寸
• 建园伊始,只要道路能达到生产、运输的要求,例如,每200~ 500米,其密度就可以了 。
• 一般绿地的园路分为几种: ●主要道路。联系全园,必须考虑通行、生产、救护、消防、游 览车辆。宽7~8米。 ●次要道路。沟通各景点、建筑,通轻型车辆及人力车。宽3~4 米。 ●林荫道、滨江道和各种广场。 ●休闲小径、健康步道。双人行走1.2~1.5米,单人0.6一l米。 健康步道是近年来最为流行的足底按摩健身方式。通过行走卵石 路上按摩足底穴位达到健身目的,但又不失为园林一景。
景观设计中常用尺寸
景观设计中常用尺寸1.步行适宜距离: L=500.0m2.负重行走距离: L=300.0m3.正常目视距离: L<100.0m4.观枝形: L< 30.0m5.赏花:L=9.0m6.心理安全距离: L=3.0m7.谈话距离:L>0.70m 居住区道路:W>20.0m;小区路:W =6.0~9.0m;组团路:W=3.0~5.0m;宅间小路: W>2.50m;园路、人行道、坡道宽:W =1.20m,轮椅通过: W≥1.50m,轮椅交错: W≥1.80m。
尽端式道路的长度:L<120.0m,尽端回车场: S>12.0mx12.0m 楼梯踏步室内: H < 0.15m,W > 0.26m;室外: H=0.12~0.16m,W=0.30m~0.35m;可坐踏步: H=0.20~0.35m,W=0.40~0.60m。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。
居住区道路最大纵坡: i<8%;园路最大纵坡: i<4%;自行车专用道路最大纵坡:i<5%;轮椅坡道一般: i=6%;i<8.5%;人行道纵坡: i<2.5%。
无障碍坡道高度和水平长度:坡度:1:20 1:16 1:12 1:10 1:8最大高度(m):1.50 1.00 0.75 0.60 0.35平长度(m): 30.00 16.00 9.00 6.00 2.80室外座椅(具): H=0.38~0.40m,W=0.40~0.45m,单人椅: L=0.60m左右,双人椅:L=1.20m左右,三人椅: L=1.80m左右,靠背倾角: 100-110°为宜。
扶手: H=0.90m (室外踏步级数超过了3级时)残障人轮椅使用扶手: H=0.68m\0.85m 栅栏竖杆的间距: W<1.10m。
路缘石: H=0.10~0.15m。
景观设计常用尺寸
1.步行适宜距离:L=500.0m2.负重行走距离:L=300.0m3.正常目视距离:L<100.0m4.观枝形:L< 30.0m5.赏花:L=9.0m6.心理安全距离:L=3.0m7.谈话距离:L>0.70m8.居住区道路:W>20.0m;9.小区路:W=6.0~9.0m;10.组团路:W=3.0~5.0m;11.宅间小路:W>2.50m;12.园路、人行道、13.坡道宽:W=1.20m,14.轮椅通过:W≥1.50m,15.轮椅交错:W≥1.80m。
16.尽端式道路的长度: L<120.0m,17.尽端回车场:S>12.0mx12.0m18.楼梯踏步:室内:H < 0.15m,W > 0.26m;19.室外:H=0.12~0.16m,W=0.30m~0.35m;20.可坐踏步:H=0.20~0.35m,W=0.40~0.60m。
21.台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,22.平台:W<1.20m。
23.居住区道路最大纵坡:i<8%;24.园路最大纵坡:i<4%;25.自行车专用道路最大纵坡:i<5%;26.轮椅坡道一般:i=6%;i<8.5%;27.人行道纵坡:i<2.5%。
28.无障碍坡道高度和水平长度:29.坡度:1:20 1:16 1:12 1:10 1:830.最大高度(m): 1.50 1.00 0.75 0.60 0.3531.平长度(m):30.00 16.00 9.00 6.00 2.8032.室外座椅(具):H=0.38~0.40m,W=0.40~0.45m,33.单人椅:L=0.60m左右,34.双人椅:L=1.20m左右,35.三人椅:L=1.80m左右,36.靠背倾角:100-110°为宜。
37.扶手:H=0.90m (室外踏步级数超过了3级时)38.残障人轮椅使用扶手:H=0.68m\0.85m39.栅栏竖杆的间距:W<1.10m。
景观设计中常用尺寸
景观设计中常用尺寸1.步行适xx距离: L=2.负重行走距离: L=3.正常目视距离: L<4.观枝形:L<5.赏花:L=6.心理安全距离: L=7.谈话距离:L>居住区道路:W>;小区路:W=6.0~;组团路:W=3.0~;宅间小路: W>;园路、人行道、坡道宽:W=,轮椅通过:W≥,轮椅交错:W≥。
尽端式道路的xx: L<,尽端回车场:S>x楼梯踏步室内: H < ,W > ;室外: H=0.12~,W=~;可坐踏步: H=0.20~,W=0.40~。
台阶xx超过或需改变攀登方向的地方,应在中间设置休息平台,平台:W<。
居住区道路最大纵坡: i<8%;园路最大纵坡: i<4%;自行车专用道路最大纵坡:i<5%;轮椅坡道一般: i=6%;i<8.5%;人行道纵坡: i<2.5%。
无障碍坡道高度和水平xx:坡度:1:20 1:16 1:12 1:10 1:8最大高度(m): 1.50 1.00 0.75 0.60 0.35平xx(m):30.00 16.00 9.00 6.00 2.80室外座椅(具): H=0.38~,W=0.40~,单人椅: L=左右,双人椅: L=左右,三人椅: L=左右,靠背倾角: 100-110°为xx。
扶手: H=(室外踏步级数超过了3级时)残障人轮椅使用扶手: H=\栅栏竖杆的间距: W<。
路缘石: H=0.10~。
水篦格栅: W=0.25~。
车档: H=;间距=;墙柱间距:3;一般近岸处水xx浅(0.40~),面底坡缓(1/3~1/5);一般园林柱子灯高3;树池铸铁盖板:有1.2、规格大小和圆、方外型;低栏杆:H=0.2~;中栏杆:H=0.8~;高栏杆:H=1.1~。
亭:H=2.40~,W=2.40~,xx间距=左右。
廊:H=2.20~,W=1.80~。
棚架:H=2.20~,W=2.50~,L=5.00~,xx间距=2.40~。
景观设计常用尺寸
一、人行道人行道宽:不小于1m,并按照0.5的倍级递增.小区路:6m—9m组团路:3m—5m宅间小路:〉2。
5m园路,人行道坡道宽:1。
2m轮椅通过:W≥1.50m轮椅交错:W≥1.80m二、消防1.消防车道宽度不应小于4m。
转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%。
2.高层建筑的周围应设有环形消防车道。
当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道。
3.消防车道距高层建筑外墙宜大于5m,消防车道上空4m范围内不应有障碍物。
4.小区内尽端式道路不宜大于120m,应设置不小于12m*12m消防回车场。
(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场)。
回车场模式见下图(m)。
5.尽端式消防车道应设回车道或回车场。
多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m.“L”形“T”形“O”形注:图中下限值适用于小汽车(车长5m,最小转弯半径6m);上限值适用于大汽车(车长8~9m,最小转弯半径10m)三、车道1。
道路宽度1。
1居住区级道路:红线宽度不宜小于20m。
1.2 小区级道路:路面宽6。
0~9。
0m;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m;1.3 组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;1。
4 宅间小路:路面宽不宜小于2。
5m;1。
5 双车道:W=6。
0~9。
0m (场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)单车道: W =3.5~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)2。
转弯半径机动车最小转弯半径:(道路内路牙最小半径)6.0m:车长不超过5米的三轮车、小型车.9。
景观设计常用尺寸
景观设计常用尺寸
1.花坛尺寸:
花坛是景观设计中常用的元素,它们的尺寸可以根据设计需求和场地空间来确定。
一般来说,花坛的尺寸可以从数十厘米的小型花坛到几米甚至更大的大型花坛。
2.树木尺寸:
树木是景观设计中的重要组成部分,其尺寸通常与树种、树龄和设计意图有关。
小型树木通常具有几米到十几米不等的高度,而大型树木如成熟的橡树、杉树等可以高达数十米。
3.草坪尺寸:
草坪是景观设计中常见的地面覆盖物,其尺寸通常由场地的大小和形状以及设计需求来确定。
草坪可以是小型的花园草坪,也可以是庭院、公园或高尔夫球场等大型草坪。
4.花园建筑物尺寸:
景观设计中的花园建筑物包括亭子、凉廊、喷泉等。
这些建筑物的尺寸通常根据使用场地和设计需求来确定。
小型建筑物通常具有数米到十几米的尺寸,而大型建筑物如广场上的喷泉可能具有几十米的尺寸。
5.路径尺寸:
路径是连接不同景点的重要元素,在景观设计中其尺寸通常由行人流量、使用需求和设计意图来确定。
一般来说,行人路径的宽度可以从几十厘米的小型路径到几米的宽大道。
6.园林边界尺寸:
园林边界是园林空间的界定线,其尺寸通常根据场地大小和设计需求来确定。
边界可以是景观墙、柵栏、篱笆等,尺寸可以根据需要来确定,从几十厘米的小型边界到几米高的大型景观墙。
总而言之,景观设计常用尺寸的选择取决于具体的设计需求、场地条件和设计意图。
景观设计师需要根据项目的要求和特点来确定最适合的尺寸,以创造出美观实用的景观空间。
景观设计常用尺寸
景观设计常用尺寸1.步行适宜距离:L=500.0m2.负重行走距离:L=300.0m3.正常目视距离:L<100.0m4.观枝形:L< 30.0m5.赏花:L=9.0m6.心理安全距离: L=3.0m7.谈话距离: L>0.70m居住区道路:W>20.0m;小区路:W=6.0~9.0m;组团路:W=3.0~5.0m;宅间小路:W>2.50m;园路、人行道、坡道宽:W=1.20m,轮椅通过:W≥1.50m,轮椅交错:W≥1.80m。
尽端式道路的长度: L<120.0m,尽端回车场: S>12.0mx12.0m。
楼梯踏步:0.26m;室外: H=0.12~0.16m,W=0.30m~0.35m;可坐踏步:H=0.20~0.35m,W=0.40~0.60m。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m 居住区道路最大纵坡:i<8%;园路最大纵坡:i<4%;自行车专用道路最大纵坡:i<5%;轮椅坡道一般:i=6%;i<8.5%;人行道纵坡:i<2.5%。
无障碍坡道高度和水平长度:坡度: 1:20 1:16 1:12 1:10 1:8最大高度(m): 1.50 1.00 0.75 0.60 0.35水平长度(m): 30.00 16.00 9.00 6.00 2.80室外座椅(具):H=0.38~0.40m,W=0.40~0.45m,单人椅:L=0.60m左右,双人椅:L=1.20m左右,三人椅:L=1.80m左右,靠背倾角:100-110°为宜。
扶手:H=0.90m (室外踏步级数超过了3级时)残障人轮椅使用扶手:H=0.68m\0.85m栅栏竖杆的间距:W<1.10m。
路缘石:H=0.10~0.15m。
水篦格栅:W=0.25~0.30m。
车档:H=0.70m;间距=0.60m;墙柱间距:3-4m;一般近岸处水宜浅(0.40~0.60m),面底坡缓(1/3~1/5);树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型;低栏杆:H=0.2~0.3m;中栏杆:H=0.8~0.9m;高栏杆:H=1.1~1.3m。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
景观设计中常用尺寸1.步行适宜距离: L=500.0m2.负重行走距离: L=300.0m3.正常目视距离: L<100.0m4.观枝形: L< 30.0m5.赏花:L=9.0m6.心理安全距离: L=3.0m7.谈话距离:L>0.70m 居住区道路:W>20.0m;小区路:W =6.0~9.0m;组团路:W=3.0~5.0m;宅间小路: W>2.50m;园路、人行道、坡道宽:W =1.20m,轮椅通过: W≥1.50m,轮椅交错: W≥1.80m。
尽端式道路的长度:L<120.0m,尽端回车场: S>12.0mx12.0m 楼梯踏步室内: H < 0.15m,W > 0.26m;室外: H=0.12~0.16m,W=0.30m~0.35m;可坐踏步: H=0.20~0.35m,W=0.40~0.60m。
台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。
居住区道路最大纵坡: i<8%;园路最大纵坡: i<4%;自行车专用道路最大纵坡:i<5%;轮椅坡道一般: i=6%;i<8.5%;人行道纵坡: i<2.5%。
无障碍坡道高度和水平长度:坡度:1:20 1:16 1:12 1:10 1:8最大高度(m):1.50 1.00 0.75 0.60 0.35平长度(m): 30.00 16.00 9.00 6.00 2.80室外座椅(具): H=0.38~0.40m,W=0.40~0.45m,单人椅: L=0.60m左右,双人椅:L=1.20m左右,三人椅: L=1.80m左右,靠背倾角: 100-110°为宜。
扶手: H=0.90m (室外踏步级数超过了3级时)残障人轮椅使用扶手: H=0.68m\0.85m 栅栏竖杆的间距: W<1.10m。
路缘石: H=0.10~0.15m。
水篦格栅: W=0.25~0.30m。
车档: H=0.70m;间距=0.60m;墙柱间距:3-4m;一般近岸处水宜浅(0.40~0.60m),面底坡缓(1/3~1/5);一般园林柱子灯高3-5m;树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型;低栏杆:H=0.2~0.3m;中栏杆:H=0.8~0.9m;高栏杆:H=1.1~1.3m。
亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。
廊:H=2.20~2.50m,W=1.80~2.50m。
棚架:H=2.20~2.50m,W=2.50~4.00m,L=5.00~10.00m,立柱间距=2.40~2.70m。
柱廊:纵列间距=4-6m,横列间距=6-8m。
机动车停车车位指标大于50个时,出入口不得少于2个;机动车停车车位指标大于500个时,出入口不得少于3个;出入口之间净距须大于10m,出入口宽度不得少于7m,服务半径<150.0m1. 打印出总平,了解设计师的设计意图。
整体布局和各节点代表什么东西。
打印出一张,标出各节点名称,主次干道,园路,消防道,各景点的设计理念/由。
相同的节点在其名称中编入标号(景墙1,景墙3。
)尺寸是否合理。
打印一张总平,写上铺装标号和标记,为铺装意向图,为cad绘制总平铺装做准备节点,图库等资料的寻找和总结。
各节点,小品的体量是否合理。
做参照参照如何使用?有什么好处?0.要哪些原始资料(建筑施工图一层总平面图,管网,竖向,红线,地下车库范围,建筑效果图,有建筑施工图最好)自己去搞的原始资料:现场勘察,哪些已经做完的,哪些还没做的,方案设计没注意到的,施工里的,建筑一层等图纸上保留哪些资料:一层的文字说明(商店。
),楼号,楼层数。
观察原始资料经济技术指标比如停车数量等(这个在方案阶段就该注意了)1.道路系统是否合理,消防道首先要闭合,单车道4米,双车道6米,消防车转弯半径12米,小车转弯半径9米(也有消防车9米,小车6米之说,详各地的规范),回车场15*15米(有些城市是18*18米),尽端式道路超过40米要设置回车场。
2.登高面(施救面,扑救面),着火时消防车开进来时用的,一般在建筑出入口一侧,建筑往外5米内的植物不得超过4米,5米到12米内不得有超过0.8米的植物,而且是软质植物,车可以碾过去的。
3.构筑物要把底层平面放进去,屋顶面用虚线。
4.网格图和坐标图的放样基准点、基准轴先移动到(0,0),点。
而后al对齐。
5.抓出比例,添加文字6.绿化区域的Z型线绘制平面布置图1.平面布置图给人第一感觉是:图中应直观地告诉施工人员路与景观的大体布置。
2.用虚线明确标出消防道的中心线,用更细的虚线标出次干道的中心线。
3.图上每种东西必须必须各个标明清楚。
4.平面图中的绿地用8号虚线标出地形,绿化边缘用波浪线围合。
5.样式不同的同一种节点要标明号码,比如树池1,树池2,。
(有利于绘制节点时归纳)6.注意高差之间的构造衔接。
7.每个踏步都必须写出‘上/下N级’。
8.路沿石的两条线要一粗一细。
制图美观.竖向设计图12.(基础资料),甲方提供图纸以及现场上一定点(设为a)的标高,及通过此点旁的一条直线(设为b)。
图纸上每个要标高的点,都和a点连线(细线,设为c),要标出这条连线c的尺寸,还有这条连线c与线b的角度。
.标高控制点放样依据,必须明确标识出,且其位置必须在整个施工过程中较为固定的点,如固定的建/构筑物上。
总平尺寸1.排水坡度,道路中心与两边的坡度。
2.尺寸表住与小品界线必须保持距离,以免打印出来后二者混淆。
3.尺寸标注的线形建议采用最细线等在打印出的图纸上容易区别的线宽。
4.尺寸不是越多越好,要不现场不知道从哪开始放样。
5.尺寸图要给放样基准点,包括节点的铺装平面索引0.地形太长太窄的图,分段索引,分段画图,但放样的图最好给一个整体图形的网格图。
加长图纸,cad如何N倍加长图纸,cad操作。
1. 索引时要将‘索引框’内的东西都“抠”出来。
2.(例如台阶)即使有标准断面图,也得在索引‘圈’中标明“详见**”网格放样图1. 作为放样依据的平面控制点必须明确标识出,且其位置必须在整个施工过程中较外固定(且无障碍)的点,如固定的建/构筑物上。
2. 总平放样与局部放样的放样线,数字,线条粗细必须统一。
3. 大尺寸处(10m,15m等大单位)线条必须加粗,且其旁要标注数据。
4. 放样图名称下要注:网格间距为x x。
5. 小广场网格放养图也要有基准点,即使为相对基准点。
6. 绿化或水电所用到的网格必须与土建完全相同。
总平坐标图1.应明确标出各中心,圆心,角点,交叉点的坐标。
2.弧线放样:标出弧线起始点,中间任意一点的坐标,以便放塑料管按照‘平面三点确定一条弧’的原理放样。
3.局部的平面图若要求弧线等较难根据网格放样图精确放样的部分,则用坐标图辅助。
4.局部区域若线条较为复杂,除辅以更细微的网格图外,亦可辅助局部坐标图。
5.园路,广场,等拐角处必须给坐标。
6. 绿化或水电所用到的坐标体系必须与土建完全相同。
7. cad将图的基准点和基准轴移动到(0,0)点命令直接用天正里的,记得用静态标注,否则标注一旦移动,数据会发生变化。
平面铺装图1.Cad填充图案必须与现场做法一样,注意规格,表面,角度。
2.大面积拼花广场铺装,应有具体规格,尺寸,角度,厚度,表面,及铺装的放样,这对于购置材料的数量,与施工时的准确性较为关键。
3.大面积拼花广场的沉降缝须标示处,既考虑功能,又考虑与拼花结合的美观。
4.大面积铺装图上均须标明横向找坡,排水。
(消防道中线标高与边缘标高须不同)5.道路铺装,每隔壁5m设一沉降缝,可用与铺装不同的材料包缝边。
6.洗米石路面每隔4~6m须设一铜线。
7.人行路面铺装厚度可为20,车行道铺装厚度可为30,压边厚度30~50,透水砖厚度50-60,规格100x200,红色,黄色,灰色。
8.不同材料之间必须有包边分隔,包边颜色须比道路铺装颜色深。
节点立面和剖面0.0 空间上大的亮点要给立面图,除了图纸上的需要,也在施工图中体现方案的一些亮点。
0.0. 如何确定一个图的比例,能看得清楚就行,这个需要多画,就有经验了。
或者先标个尺寸看看。
0. 绘图顺序:线条(平立剖先画),尺寸标注,文字标注,(关闭标注)填充,配景1.标高:同一套图纸中只能有一个标高标准(相对标高还是绝对标高)。
如要混用,则用下面解决方式:标上相对标高,然后旁边有个括号,里面标出绝对标高,有下面几个特点:1)可明确看出节点立面的长度。
2)不影响标高的放样。
3)须在设计说明中说明:为了。
(以上两点)。
立面中使用原始标高和相对标高,括号内为绝对标高2. 完成面与垫层的标高必须区分清楚。
这样的错误特别容易出现在踏步上。
3.排水坡度要标识。
4.树池与花池断面构造不可影响植物生长(尺寸),节点的垫层要和道路的垫层相结合。
5.要求高度精确的高差处,要精确标出各个层面的高度。
6.完成面标高FL,水面标高WL,水底标高BL。
7.景观立面图的背面要表明,特别再侧面图和剖面图体现。
标准图1.道路结构:1)车行2)人行3)沉降缝/伸缩缝2.台阶构造,尺寸,饰面最好都一样,方便.制图美观1.平行且距离不大的两条线(同一物质)必须一粗一细。
2.“旗”型的多行文字标准要展开,文字标注与尺寸标注各自展开些。
3.整张图中,索引的线必须全部平行。
4.字体若打印出来太小,可调大些(1:3.6),文字标注必须在图外;另外,图纸的编号用6号字。
5.尺寸标注线用最细的,其上的数字(还有文字标注)采用白色字体。
6.同一排/列的尺寸标注,较大的尺寸标注在最外头。
7.网格放样图中的字体和原点可相对与同比例的图里的字体放大。
8.同一张图中的标注必须全部统一(图在白皮笔记本中)9.一个设计里,若水流经过的组团大于等于五个,则必须为水流界限单独画一张网格放样Cad制图1.相对于比例设置字高和标注样式。
字高和制图比例的比例为1:3。
2.同一张图纸中若有不同比例的图,则按照最大的图的比例,将其余比例的图先制成块,然后sc放大到与其相同的比例下。
放大倍数为“最大图的比例a除以此图的比例b”命令栏中输入a/b。
3.水流,喷泉的示意:用pl先画上一‘团’,然后将其线型盖为‘点线dot。
’,则有喷水的效果。
如何提高速度你可以这样,也就是说,先绘制好一些通用的施工图范图,以后再需要画同样类型的图纸的时候,直接调用就可以了。
另外就是总结绘图技巧,多找一些对你工作实用的小程序,以后就事半功倍了初学者一般遇到那几个问题:尺寸概念不强,图纸上很大的一张图,现场感觉非常小A 方案到施工图或扩初到施工图之间该注意什么B 现场勘察、和甲方沟通及所要的原始资料C 如何与水电设计师、植栽设计师协调D 施工图设计说明、总平、节点图的作用说明、设计制图顺序E 以上各张图所该注意的细节问题及cad制图过程要注意的事项F 施工图设计经常遇到的令人想抓狂的事情1.赶图,或者老板需要所有人都会一点,一套图需要好几个人同时进行,怎么办?G 材料介绍(石材以福建为主),各材料之间的衔接等1.带图片的材料介绍2.铺装图前介绍材料。
