电路分析基础实验指导书
电路分析基础实验指导
电路分析基础实验指导合肥工业大学计算机与信息学院2010．9实验一 叠加原理一、实验目的1、学会使用直流稳压电源和万用表。
2、通过实验证明线性电路的叠加原理。
二、实验设备1、双路直流稳压电源一台2、指针万用表和数字万用表各一块3、实验电路板一块三、实验原理由叠加原理，在线性电路中，有多个电源同时作用时，在电路的任何部分产生的电流或电压，等于这些电源分别单独作用时在该部分产生的电流或电压的代数和。
为了验证叠加原理，实验电路如图1-1所示，当1E 和2E 同时作用时，在某一支路中所产生的电流I ，应为1E 单独作用在该支路中所产生的电流I '和2E 单独作用在该支路中所产生的电流I ''之和，即I ＝I '+I ''。
实验中可将电流表串联接入到所研究的支路中，分别测量出在1E 和2E 单独作用时，以及它们共同作用时的电流值，加以验证叠加原理。
1R 2R 3R 510Ω510Ω1k Ω6V12VE 2E 1S 2S 1I 1I 2I 3 11'2'2abc图1-1叠加原理实验电路四、实验内容及步骤1、直流稳压电源和万用表的使用参见本书的仪器仪表说明部分，掌握直流稳压电源和万用表的使用。
2、验证叠加原理实验电路如图1-1所示，1E 、2E 由直流稳压电源供给。
1E 、2E 两电源是否作用与电路，分别由开关1S 、2S 来控制。
实验前先检查电路，调节两路稳压电源使V 121=E 、V 62=E ，进行以下测试，并将数据填入表1-1中。
（1）1E 单独作用时（1S 置“1”处，2S 置“'2”处），测量各支路的电流。
（2）2E 单独作用时（1S 置“1'”处，2S 置“2”处），测量各支路的电流。
（3）1E 、2E 共同作用时(1S 置“1”处，2S 置“2”处)，测量各支路的电流。
表1-1 数据记录与计算1I （mA ） 2I (mA) 3I (mA)电源电压测量计算 误差测量 计算 误差 测量 计算 误差V 121=E V 62=E V E 6E V ,1221==五、预习要求1、认真阅读本书对稳压电源的介绍，掌握稳压电源的使用方法。
电路分析实验指导书
实验注意事项1. 每个实验之前都必须预习实验指导书；2. 在电路断电的情况下接线；3. 接线完成后，经指导老师检查认可后，方可通电；4. 保证人身安全，防止触电；5. 保证设备安全，按要求操作；6. 实验完成后，将数据经指导老师检查认可后，方可离开实验室。
7. 实验完成后，要写实验报告，用统一的报告纸，按要求写，实验后的第4天由课代表交实验室。
实验报告的格式及撰写要求一、实验目的 二、实验仪器 三、实验原理四、实验步骤及数据记录和处理 五、思考题六、归纳、总结实验结果，心得体会或其他实验一 线性与非线性元件伏安特性一、实验目的1. 学会识别常用电路元件的方法。
2. 掌握线性电阻、非线性电阻元件伏安特性的测绘。
3. 掌握实验台上直流电工仪表和设备的使用方法。
二、原理说明任何一个二端元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系I ＝f(U)来表示，即用I-U 平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
1. 线性电阻器的伏安特性曲线是一条 通过坐标原点的直线，如图1-1中a 所示， 该直线的斜率等于该电阻器的电阻值。
2. 一般的白炽灯在工作时灯丝处于 高温状态， 其灯丝电阻随着温度的升高 而增大，通过白炽灯的电流越大，其温度 越高，阻值也越大，一般灯泡的“冷电阻” 与“热电阻”的阻值可相差几倍至十几倍， 所以它的伏安特性如图1-1中b 曲线所示。
3. 一般的半导体二极管是一个非线性电阻元件，其伏安特性如图1-1中 c 所示。
图1-1U(V)( )正向压降很小（一般的锗管约为0.2～0.3V ，硅管约为0.5～0.7V ），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。
可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
注意：流过二极管的电流不能超过管子的极限值，否则管子会被烧坏。
电路分析基础实验指导书(城市学院)
东莞理工学院城市学院自编教材电路分析基础实验指导书东莞理工学院城市学院计算机与信息科学系《电路分析基础》是电子、通信技术类专业的一门重要技术基础课，而电路分析基础实验又是学好该学科的一个重要环节，通过实验教学不仅能进一步巩固和加深课堂所学理论知识，而且能提高学生的动手能力、解决实际问题的能力和创新精神，培养学生科学态度和良好的工作作风。
电路分析基础实验的教学目标是通过实验要求学生掌握各种电路（电阻电路、动态电路、正弦稳态电路）的连接、测试和调试技术；熟悉常用电子电工仪表的工作原理及使用方法；熟悉安全用电知识，了解电路故障的检查和排除方法，提高学生综合素质，为后续课程的学习和从事实践技术工作奠定扎实基础。
为结合理论课程教学的需要，共设置16学时的实验课时。
第一部分绪论 (1)一、课程所属类型及服务专业 (1)二、实验教学目的和要求 (1)三、实验项目和学时分配 (1)第二部份基本实验指导 (2)实验一元件伏安特性的测定 (2)一、实验目的 (2)二、原理及说明 (2)三、仪器设备 (2)四、实验步骤 (3)五、思考题 (4)实验二验证基尔霍夫定律 (5)一、实验目的 (5)二、实验原理 (5)三、实验设备 (5)四、实验步骤 (5)五、注意事项 (6)六、思考题 (6)实验三叠加定理 (7)一、实验目的 (7)二、实验原理 (7)三、实验设备和器材 (7)四、实验电路和实验步骤 (7)五、实验结果和数据处理 (8)六、实验预习要求 (9)七、思考题 (9)实验四验证戴维南定理 (10)一、目的 (10)二、设备、仪表 (10)三、原理电路图 (10)四、步骤 (10)五、注意事项 (11)六、预习要求 (11)七、总结报告 (12)八、思考题 (12)实验五 RC电路的响应 (13)一、目的 (13)二、设备和元件 (13)三、实验电路图 (13)四、内容和步骤 (14)五、预习要求 (16)六、注意事项 (16)七、实验报告 (16)八、思考题 (16)实验六单相交流电路 (17)一、目的 (17)二、设备、仪表 (17)三、实验电路图 (17)四、内容和步骤 (18)五、注意事项 (18)六、预习要求 (18)七、总结要求 (19)八、思考题 (19)附：日光灯的构造及电路原理简介 (19)第一部分绪论本指导书是根据《电路分析基础》课程实验教学大纲编写的，适用于电子信息工程专业。
电路分析基础实验指导书

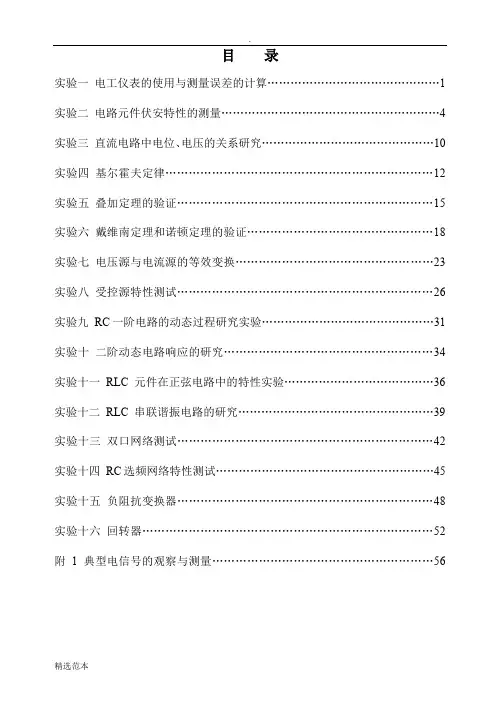

目录实验一电工仪表的使用与测量误差的计算 (1)实验二电路元件伏安特性的测量 (4)实验三直流电路中电位、电压的关系研究 (10)实验四基尔霍夫定律 (12)实验五叠加定理的验证 (15)实验六戴维南定理和诺顿定理的验证 (18)实验七电压源与电流源的等效变换 (23)实验八受控源特性测试 (26)实验九RC一阶电路的动态过程研究实验 (31)实验十二阶动态电路响应的研究 (34)实验十一RLC元件在正弦电路中的特性实验 (36)实验十二RLC串联谐振电路的研究 (39)实验十三双口网络测试 (42)实验十四RC选频网络特性测试 (45)实验十五负阻抗变换器 (48)实验十六回转器 (52)附 1 典型电信号的观察与测量 (56)实验一常用电工仪表的使用与测量误差的计算一、实验目的1、熟悉各类测量仪表、各类电源的布局及使用方法2、掌握电压表、电流表内电阻的测量方法3、熟悉电工仪表测量误差的计算方法二、实验说明1、为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路不会改变被测电路的工作状态，这就要求电压表的内阻为无穷大；电流表的内阻为零。
而实际使用的电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差，这种测量误差值的大小与仪表本身内阻值的大小密切相关。
2、本实验测量电流表的内阻采用“分流法”，如图1-1所示。
图1-1 可调电流源A为被测电阻（RA）的直流电流表，测量时先断开开关S，调节电流源的输出电流I使A表指针满偏转，然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA=IS=1/2，RA=RB//R1，R1为固定电阻器之值，RB由电阻箱的刻度盘上读得。
3、测量电压表的内阻采用分压法，如图1-2所示。
图1-2 可调稳压源图1-3V为被测内阻（RV）的电压表，测量时先将开关S闭合，调节直流稳压源的输出电压，使电压表V 的指针为满偏转。
电路分析基础实训-精品资料
电路分析基础实验指导书实验课程名称电路分析基础院系部机电工程系指导老师姓名张裴裴2015 — 2016学年第 2学期实验一直流电路的认识实验一、实验目的1.了解实验室规则、实验操作规程、安全用电常识。
2.熟悉实验室供电情况和实验电源、实验设备情况。
3.学习电阻、电压、电流的测量方法，初步掌握数字万用表、交直流毫安表的使用方法。
4.学习电阻串并联电路的连接方法，掌握分压、分流关系。
二、实验仪器1.电工实验台一套2.数字万用表一块3.直流稳压源一台4.直流电压表一只5.直流电流表一只6.电路原理箱（或其它实验设备）7.电阻若干只8.导线若干三、实验步骤1、认识和熟悉电路实验台设备及本次实验的相关设备①电路原理箱及其上面的实验电路版块；②数字万用表的正确使用方法及其量程的选择；③直流电压表、直流电流表的正确使用方法及其量程的选择。
2.电阻的测量（1）用数字万用表的欧姆档测电阻，万用表的红表棒插在电表下方的“VΩ”插孔中，黑表棒插在电表下方的“COM”插孔中。
选择实验原理箱上的电阻或实验室其它电阻作为待测电阻，欧姆档的量程应根据待测电阻的数值合理选取。
将数据记录在表1，把测量所得数值与电阻的标称值进行对照比较，得出误差结论。
图1-1将图1-1所示连成电路，并将图中各点间电阻的测量和计算数据记录在表2中，注意带上单位。
开启实训台电源总开关，开启直流电源单元开关，调节电压旋钮，对取得的直流电源进行测量，测量后将数据填入表1-2中。
（1）按实验线路图1-2连接电路（图中A 、B 两点处表示电流表接入点）。
2S 2R 2=100Ω2图1-2 电阻串联（2）检查电路连接无误后，将电源调到6V ，接入电路中。
（3）记录电流表的数值I 、I 1、I 2，并用万用表或直流电压表测量U 1、U 2，填入表1-3中。
（4）由欧姆定律计算等效电阻R 。
（1）按实验线路图1-3连接电路。
R 2=200Ω2图1-3 电阻并联（2）检查电路连接无误后，将电源调到6V ，接入电路中。
电路分析实验指导书12改
实验一元件伏安特性的测试一、实验目的1．掌握线性电阻元件，非线性电阻元件及电源元件伏安特性的测量方法。
2．学习直读式仪表和直流稳压电源等设备的使用方法。
二、实验说明电阻性元件的特性可用其端电压U与通过它的电源I之间的函数关系来表示，这种U与I的关系称为电阻的伏安关系。
如果将这种关系表示在U~I平面上，则称为伏安特性曲线。
1．线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，该直线斜率的倒数就是电阻元件的电阻值。
如图1－1所示。
由图可知线性电阻的伏安特性对称于坐标原点，这种性质称为双向性，所有线性电阻元件都具有这种特性。
图1－1 图1－2半导体二极管是一种非线性电阻元件，它的阻值随电流的变化而变化，电压、电流不服从欧姆定律。
半导体二极管的电路符号用表示，其伏安特性如图1－2所示。
由图可见，半导体二极管的电阻值随着端电压的大小和极性的不同而不同，当直流电源的正极加于二极管的阳极而负极与阴极联接时，二极管的电阻值很小，反之二极管的电阻值很大。
（a）（b）图1－32．电压源能保持其端电压为恒定值且内部没有能量损失的电压源称为理想电压源。
理想电压源的符号和伏安特性曲线如图1－3（a）所示。
理想电压源实际上是存在的，实际电压源总具有一定的能量损失，这种实际电压源可以用理想电压源与电阻的串联组合来作为模型（见图1－3b）。
其端口的电压与电流的关系为：sI i12s s IR U U -=式中电阻s R 为实际电压源的内阻，上式的关系曲线如图1－3b 所示。
显然实际电压源的内阻越小，其特性越接近理想电压源。
实验箱内直流稳压电源的内阻很小，当通过的电流在规定的范围内变化时，可以近似地当作理想电压源来处理。
图1－43．电压、电流的测量用电压表和电流表测量电阻时，由于电压表的内阻不是无穷大，电流表的内阻不是零。
所以会给测量结果带来一定的方法误差。
例如在测量图1－4中的R 支路的电流和电压时，电压表在线路中的连接方法有两种可供选择。
电路分析实验指导书1-3
实验一电路仿真工具Multisim的基本应用一．实验目的1.学会电路仿真工具Multisim的基本操作。
2.掌握电路图编辑法，用Multisim对电路进行仿真。
二、实验仪器PC机、Multisim软件三、实验原理MultiSim 7 软件是加拿大Electronics Workbench 公司推出的用于电子电路仿真的虚拟电子工作台软件。
它可以对模拟电路、数字电路或混合电路进行仿真。
该软件的特点是采用直观的图形界面，在计算机屏幕上模仿真实实验室的工作台，用屏幕抓取的方式选用元器件，创建电路，连接测量仪器。
软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。
1. Multisim 7主窗口2. 常用Multisim7 设计工具栏元件编辑器按钮--用以增加元件仿真按钮--用以开始、暂停或结束电路仿真。
分析图表按钮--用于显示分析后的图表结果分析按钮--用以选择要进行的分析。
3．元件工具栏（主窗口左边两列）其中右边一列绿色的为常用元器件（且为理想模型）。
左边一列包含了所有元器件（包括理想模型和类实际元器件模型）。
在电路分析实验中常用到的器件组包括以下三个组（主界面左边第二列）：电源组信号源基本器件组（1）电源（点击电源组）交流电源直流电源接地（2）基本信号源交流电流源交流电压源（3）基本元器件（点击基本器件组）电感电位器电阻可变电容电容4.常用虚拟仪器（主窗口右侧一列）⑴数字万用表数字万用表的量程可以自动调整。
双击虚拟仪器可进行参数设定。
下图是其图标和面板：其电压、电流档的内阻，电阻档的电流和分贝档的标准电压值都可以任意设置。
从打开的面板上选Setting按钮可以设置其参数。
（2）信号发生器信号发生器可以产生正弦、三角波和方波信号，其图标和面板如下图所示。
可调节方波和三角波的占空比。
双击虚拟仪器可进行参数设定。
（3）示波器在Multisim 7中提供了两种示波器：通用双踪示波器和4通道示波器。
电路分析精品课程实验指导书教材
实验一实验仪器设备及电阻元件一、实验目的1、认识电阻器的种类2、掌握电阻器阻值的读取方法，以及电阻串联与并联的作用3、认识万用表的结构原理和使用方法，并且掌握使用万用表测量方法4、认识示波器的结构原理和使用方法二、实验内容1、熟练掌握运用万用表测量直流电阻，电压，电流2、使用示波器与信号发生器，调节测试信号三、实验设备1、色码电阻若干2、万用表1 台3、模电试验台4、示波器1 台四、实验步骤1、认识万用表，并使用万用表欧姆档测量电阻阻值，并判断被测阻的阻值是否与电阻标称的电阻阻值一致，并做记录。
2、验证电阻的串联和并联阻值，并做记录。
3、熟悉示波器各个旋钮开关及其作用。
4、在模拟电路实验台上，用示波器调节出几组交流信号。
五、实验线路和数据表格1、利用万用表电阻档，测量电阻（1）在测量之前先检查指针式万用表的指针是否指示在电阻刻度的无穷大处。
（2）选择适当的档位，一般以电阻读数的倍数作为测量电阻的档位，选择量程后，进行欧姆调零，使指针指示在电阻刻度的零刻度上。
若在无法辨别电阻示数值时，选择从大到小的档位逐个测量，直到找到适当的档位为止。
（3）读取电阻上的标称数值，并将两表笔分别置于电阻两端，读电阻阻值,并做记录2、验证电阻的串联与并联（1）串联：（采用多组电阻R1和R2）（2）并联：（采用多组电阻R1和R2）3、用示波器调节出几组交流信号并在坐标系中画出其波形正弦交流信号：频率1000Hz 峰峰值（波峰与波谷的差）100mV 矩形交流信号：频率1000Hz 峰值（最大值）100mV正弦交流信号：频率1000Hz 峰峰值（波峰与波谷的差）500mVR1R2R212V—R1 b 5V51 1 1R3-4 i—1201R2____ j100 实验二直流电路中电位及电压关系的测量一、实验目的1学习万用表的正确使用。
2、学习电路中电位和电压的测量方法。
3、加深理解电路中电位的相对性，即与选择参考点电位有关。
电路分析实验指导书(物理专业)
西安文理学院物理系
前
言
《电路基础及电路分析实验指导书》是与《电工技术》 、 《电工原理》 、 《电路》 、 《电路基 础》 、 《电路分析》等重要专业基础理论课程相配合的实验课程教材，本实验指导书是按照加 强学生能力培养及实验独立设课的要求，根据国家教育部电工课程指导小组制定的教学大纲 要求，配合我系采用的通用电工电子技术实验台的性能指标编写而成。 本书共选编了 6 个实验，为我系《物理学》与《应用物理学》二个专业的学生电路实验 使用。在这些实验中，主要为传统的理论验证性内容，最后辅以实践性的日光灯电路实验。 在实际电路实验任务的设计中，要求学生尽可能多而重复性地应用电压表、电流表、功率表、 信号发生器和示波器等各种常规电工仪器仪表，目的是使学生在重复性的使用过程中，真正 掌握这些仪器仪表，使之在后续的课程实验乃至未来的工程实践中得心应手地应用这些仪器 仪表。通过实验使学生的基本实验技能得到训练，培养学生用基本理论分析问题、解决问题 的能力。以至使学生从基本概念、基本理论、基本技能三方面得到必要的收获。 限于编者的水平，本实验指导书一定还存在着一些问题和错误，也肯老师们多多指教， 有待于今后不断改进和完善。
-2-
作使用参见附录。但实验中所用 220V、380V 为非安全电压，学生必须严格按照正确的操作规 范进行实验，遵循“先接线后通电，先断电后拆线”的操作规则，严禁带电操作（比如接拆 线、插拔线） ；人体且勿碰触带电和转动部分。为了确保安全，在实验室操作区域内应放置绝 缘垫，学生应穿绝缘鞋进入实验室。接线或改接线路，必须经指导教师检查后方可通电进行 实验。实验时应养成单手操作的良好习惯。实验完毕 应先关闭所有模块低压电源，然后将调 压器慢慢调回到零，接着按“停止”按钮，最后关闭钥匙开关。若有紧急状况发生，首先切 断电源控制模块上的漏电保护总开关。漏电保护开关如因被控制电路发生漏电故障而分闸， 此时漏电指示按钮凸出，应先查明原因，排除故障后将漏电指示按钮按下后再合闸。漏电保 护开关应每个月进行一次漏电指示按钮复位。 1、 电源控制的启动
电路分析基础实验指导书
电路分析基础实验指导书(摘)编写：高宗石审核：李魁俊吉林大学珠海学院电子信息系二Ο一三年五月实验一直流电路中电位、电压的测量一、实验目的1、验证电路中电位与电压的关系。
2、掌握电路电位图的绘制方法。
3、学习实验箱直流稳压电源及直流数字毫安表的使用。
4、学习用数字万用表测量直流电压5、熟悉电工仪表测量误差的计算方法二、实验原理在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而改变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
电位图是一种平面坐标一、四象限内的折线图，其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，应先以一定的顺序对电路中各被测点编号。
以图1的电路为例，如图中A～F，并在坐标轴上按顺序、均匀间隔标上A、B、C、D、E、F、A。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。
误差计算绝对误差=测量值-基准值相对误差=绝对误差/基准值电气测量的误差计算中，理论计算值可作为基准值。
三、实验设备序号名称型号与规格数量备注1 可调直流稳压电源0～+12V 12 直流稳压电源+ 12V3 数字万用表 14 直流数字毫安表 15 叠加定理实验板 1四、实验内容。
1、分别将两路直流稳压电源接入电路，令U1 = 6V，U2 = 12V。
（先调整输出电压值，再接入实验线路中。
电压应该用万用表测）。
2、以图3-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF及UFA，数据列于图11.连接叠加定理实验板上的虚线和R4,R52.分别将两路直流稳压源接入电路，令E1＝12V，E2＝6V。
电路分析基础实验的指导书
电路分析基础实验的指导书
电路分析基础实验的指导书范文
一、实验总体目标
初步具备电压表、电流表、万用表等电工实验设备的操作使用能力和电路仿真软件的应用能力，根据实验任务确定实验方案、设计实验线路和选择仪器设备，正确测量参数和处理数据。
二、适用专业年级
电子信息工程、通信工程专业一年级本科学生。
三、先修课程
《高等数学》、《大学物理》。
四、实验环境
电工综合实验台：40套。
主要配置：直流电路模块实验板、动态电路模块实验板、多路直流电压源、多路直流电流源、信号源、直流电压表、直流电流表、示波器等。
五、实验总体要求
1、正确使用电压表、电流表、万用表、功率表以及一些电工实验设备；
2、按电路图联接实验线路和合理布线，能初步分析并排除故障；
3、认真观察实验现象，正确读取实验数据和记录实验波形并加以检查和判断，正确书写实验报告和分析实验结果；
4、正确运用实验手段来验证一些定理和结论。
5、具有根据实验任务确定实验方案、设计实验线路和选择仪器设备的`初步能力。
6、按每次实验的具体要求认真填写实验报告。
六、本课程实验的重点、难点及教学方法建议
本课程实验的重点是仪表的正确使用、电路的正确连接、数据测试和分析；本课程实验的难点是动态电路参数测试和分析。
在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路
的基本方法。
电路实验指导书
电路分析》实验实验一简单万用表线路计算和校验一、实验目的1．了解万用表电流档、电压档及欧姆档电路的原理与设计方法。
2．了解欧姆档的使用方法。
3．了解校验电表的方法。
二、实验说明万用表是测量工作中最常见的电表之一，用它可以进行电压、电流和电阻等多种物理量的测量，每种测量还有几个不同的量程。
万用表的内部组成从原理上分为两部分：即表头和测量电路。
表头通常是一个直流微安表，它的工作原理可归纳为：“表头指针的偏转角与流过表头的电流成正比”。
在设计电路时，只考虑表头的“满偏电流Im”和“内阻Ri”值就够了。
满偏电流是指表针偏转满刻度时流过表头的电流值，内阻则是表头线圈的铜线电阻。
表头与各种测量电路连接就可以进行多种电量的测量。
通常借助于转换开关可以将表头与这些测量电路分别连接起来，就可以组成一个万用表。
本实验分别研究这些实验。
1．直流电流档多量程的分流器有两种电路。
图1-1的电路是利用转换开关分别接入不同阻值的分流器来改变它的电流量程的。
这种电路计算简单，缺点是可能由于开关接触不太好致使测量不准。
最坏情况（在开关接触不通或带电转换量程时有可能发生）是开关断路，这时全部被测电流都流过表头造成严重过载（甚至损坏）。
因此多量程分流器都采用图1－2的电路，以避免上述缺点。
计算时按表头支路总电阻r0’＝2250Ω来设计，其中ｒ’是一个“补足”电阻，数值视r0大小而定。
图1-1 利用转换开关的分流器图1-2 常用的多量程分流器电路图1-3 实验用万用表直流电流档电路给定表头参数：Ω='μ=2250r A 100I 0m ， 由图1-3得知：1m 10m R )I I (r I -='1110m R I )R r (I =+'1101m I )R r (R I +'=同理，可推得：2102m I )R r (RI +'=合并上两式1101I )R r (R +'=2102I )R r (R+'将10R r +'消去有：2211R I R I = 现将已知数据代入计算如下：)I I (r I R m 10m 1-'=Ω==-⨯⨯=---250922501010225010100R 43612211R I R I =1212R I I R=Ω=⨯=5025051R2Ω==Ω=50Rr 200r 221，2．直流电压档图1-4为实验用万用表直流电压档线路，给定表头参数同上。
电路分析精品课程实验指导书
三、实验设备
电阻 510Ω 1只
电阻 100Ω 1只
电阻 120Ω 1 只
直流稳压源5V 12V
万用表 1块
直流电流表1只
1、实验电路
2、实验内容
1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图中的I1、I2、I3的方向已设定。三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。
三、实验设备和元器件
序号
名 称
型号与规格
数量
1
直流稳压电源
0~30V可调
二路
2
万用表
1
3
直流数字电压表
0~200V
1
4
叠加原理实验电路板
1
四、实验内容和步骤
1、实验电路
实验线路如图所示，用试验台的“基尔夫定律/叠加原理”线路。
I3(mA)
U1(V)
U2(V)
UFA(V)
UAB(V)
UAD(V)
UCD(V)
UDE(V)
计算值
测量值
五、实验注意事项
1. 需用到电压源。
2．所有需要测量的电压值，均以电压表测量的读数为准。 两个电压源的电压也需测量，不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时， 如果仪表指针反偏，则必须调换仪表极性，重新测量。此时指针正偏，可读得电压或电流值。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
在电路分析中，我们通常将电路中两节点之间的电位差称为两节点的电压，当其中一个节点为零点时，电压与电位值相等。因此，在直流电路中，两节点间的电压是固定的，而每一节点，由于零点选取的不同，其电位值发生变化，但两节点之间的电位差（即电压）不变。
电路分析实验指导书
第一部分电路及电工实验实验须知一、电工实验的目的和要求通过实验课有计划的培养和训练，应达到以下 6 个方面的要求。
（1）、加深学生对课程内容的理解，验证理论和巩固所学的课堂知识。
（2）、培养学生具有一定的实践技能，树立尊重事实的思想和严谨的科学作风。
（3）、能正确使用一般常用的电工仪表、电子仪器、电机和电气设备。
（4）、能准确地读取实验数据、测绘波形曲线、分析实验结果，编写完整的实验报告。
（5）、能独立完成简单的电工及电子实验，提高分析问题和解决问题的能力。
（6）、具有一般安全用电知识。
二、实验课的组织电工实验是在教师指导下由学生独立完成规定的实验内容的教学过程。
每次实验前教师应检查学生的预习情况，简述实验内容，讲解仪器的使用方法及注意事项，在实验过程中检查接线情况和实验结果，处理和解答学生在实验中所提出的问题。
实验开始之前，学生自行编好实验小组。
每次实验需要经过预习，熟悉设备、接线、通电操作、观察波形（现象），记录并整理数据，编写实验报告等环节。
学生对实验的科学态度应贯穿与整个实验过程的始终，对每一个环节都必须重视，不可偏废。
学生对待实验的态度将列为成绩考核的内容之一。
实验结束后整理好实验台，并在每一台仪器记录本上签到，爱护公物，保持卫生。
三、实验前的预习学生在实验前必须进行预习，其内容包括复习有关教材内容，阅读本次实验内容说明和步骤。
做到明确实验目的和实验内容，熟悉实验电路图及操作步骤。
对实验教程中所提出的具体要求，应做好准备。
写好实验提纲，其内容包括实验目的，仪器名称、规格，实验步骤，线路图，操作注意事项，记录表格及计算公式，预习中发现的疑难问题等。
教师在实验开始时，根据教程的要求检查学生预习情况。
四、熟悉设备与接线实验开始后，学生应根据教程查对仪器，然后再熟悉仪表设备的接线端、刻度、各旋钮的位置及作用，电源开关的位置以及确定仪表的量程、极性等等。
接线前，应根据实验线路合理安排仪表及实验器材的位置，做到有利于读数及操作，也便于接线和查对，同时，应避免电感过于靠近电表造成读数不准。
电路分析基础实验指导书《高等教育出版社》
高等教育出版社目录前言电路实验综述 (3)实验一电子元器件伏安特性的测试 (6)实验二受控源 (8)实验三基尔霍夫定律和叠加原理的验证 (10)实验四戴维南定理 (13)实验五仪器练习及电信号的测试 (16)实验六 RC一阶电路的响应测试 (18)实验七 RLC串联谐振电路的研究 (21)实验八互感电路 (23)附录实验室常用仪器使用说明 (25)§1－1 电路原理实验箱RXDI-1A介绍 (25)§1－2 DF2172B晶体管毫伏表 (26)§1－3 EE1642B1型函数信号发生器 (27)§1－4 SS—7802A二踪示波器 (29)前言电路实验综述实验是为了认识世界或事物，为了检验某种科学理论或假定而进行的操作或活动，任何自然科学理论都离不开实践。
科学实践是研究自然科学极为重要的环节，也是科学技术得以发展的重要保证。
对于电路课程来说，在系统学习了本学科理论知识的基础上，还要加强基本实验技能的训练，实验课即为这种技能训练的重要环节。
电路实验是工科院校电类专业学生的主要实验课之一，属于专业基础实验课。
实验质量的高低将直接影响学生实际动手能力的高低，而实际动手能力则关系到学生今后的工作和发展。
因此，对实验课应该给予足够的重视。
一、电路实验课的目的1、通过实验，巩固、加深和丰富电路理论知识；2、学习正确使用电流表、电压表、变阻器等常用仪表和设备，掌握并熟练毫伏表、直流稳压电源、函数信号发生器、示波器等常用电子仪器的操作方法；3、掌握一些基本的电子测试技术；4、训练选择实验方法、整理实验数据、分析误差、绘制曲线、判断实验结果、写电类实验报告的能力；5、培养实事求是、严肃认真、细致踏实的科学作风和独立工作的能力。
二、电路实验课的要求一般实验课分为课前准备、进行实验和课后完成实验报告三个阶段，各个阶段的要求如下：1、课前准备（1）阅读实验指导书，明确实验的目的、任务与要求，了解完成实验的方法和步骤；并结合实验原理复习相关的理论知识，完成必要的理论估算；设计好实验数据的记录表格，认真思考并解答预习思考题。
电路分析基础实验指导书
电路分析基础实验指导书（电工123实验指导书节录）目录电路实验须知实验室安全用电知识实验一认识实验实验二元件伏安特性的测定实验三基尔霍夫定律实验四叠加原理实验五戴维南定理和诺顿定理的验证实验六RC一阶电路的响应测试实验七二阶动态电路响应的研究实验八用三表法测量电路等效参数实验九 R、L、C串联谐振电路的研究实验十二端口网络测试电路实验须知一、实验的目的和要求电路实验是电路课程重要教学环节，是在系统学习电路基本理论知识的基础上进行基本实验技能的训练环节，要求每个学生都必须严肃对待。
对学生实验技能训练的具体要求是：l、能正确使用常用的电工仪表、电工设备及常用的电子仪器。
2、能按电路图正确接线和查线。
3、学习查阅手册，对常用的电子元器件和仪表，具有使用的基本知识。
4、能准确读取实验数据，观察实验现象，测绘波形曲线。
5、能整理分析实验数据，独立写出内容完整的、条理清楚的、整洁的实验报告。
二、实验前学生应做的准备工作l、认真阅读实验指导书，明确实验目的，理解有关原理，熟悉实验电路、内容步骤及实验中的注意事项。
2、完成实验指导-忙中有关预习要求的内容。
3、做好数据记录表格等准备工作。
三、实验总结报告的要求一律用学校规定的实验报告纸认真书写实验报告。
实验报告的具体内容为：l、实验目的2、实验原理电路图及主要仪器设备的型号规格。
3、课前完成的预习内容：包括指导书所要求的理论计算、回答问题、设计记录表格等。
4、实验数据及处理：根据实验原始记录，整理实验数据，并按指导书要求加以必要处理。
5、实验总结：完成指导书要求的总结、问题讨论及心得体会，如有曲线应用坐标纸绘出。
四、实验规则l、严禁带电接线、拆线或改接线路。
2、接线完毕后，要认真复查，确信无误后，经教师检查同意，方可接通电源进行实验。
3、实验过程中如果发生事故，成立即关断电源，保持现场，报告指导教师。
4、实验完毕后，先由本人检查实验数据是否符合要求，然后再请教师检查，经教师认可后才拆线，并将实验器材整理好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路分析基础》实验教学指导书课程编号： 1038171002湘潭大学信息工程学院2011年 03 月 20 日前言一、实验总体目标初步具备电压表、电流表、万用表等电工实验设备的操作使用能力和电路仿真软件的应用能力，根据实验任务确定实验方案、设计实验线路和选择仪器设备，正确测量参数和处理数据。
二、适用专业年级电子信息工程、通信工程专业一年级本科学生。
三、先修课程《高等数学》、《大学物理》。
四、实验项目及课时分配每组实验实验项目实验要求实验类型人数学时实验一电阻电路测量与分析综合实验必须综合性14实验二电源等效电路综合实验必须综合性14实验三动态电路仿真实验必须综合性14实验四RC频率特性和 RLC谐振仿真实验必须综合性14五、实验环境电工综合实验台：40 套。
主要配置：直流电路模块实验板、动态电路模块实验板、多路直流电压源、多路直流电流源、信号源、直流电压表、直流电流表、示波器等。
Multisim电路仿真分析软件。
六、实验总体要求1、正确使用电压表、电流表、万用表、功率表以及一些电工实验设备；2、按电路图联接实验线路和合理布线，能初步分析并排除故障；3、认真观察实验现象，正确读取实验数据和记录实验波形并加以检查和判断，正确书写实验报告和分析实验结果；4、正确运用实验手段来验证一些定理和结论。
5、具有根据实验任务确定实验方案、设计实验线路和选择仪器设备的初步能力。
6、按每次实验的具体要求认真填写实验报告。
七、本课程实验的重点、难点及教学方法建议本课程实验的重点是仪表的正确使用、电路的正确连接、数据测试和分析；本课程实验的难点是动态电路参数测试和分析。
在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。
目录实验一电阻电路测量与分析综合实验 ,,,,,,,,,,,,,,,,1实验二电源等效电路综合实验 ,,,,,,,,,,,,,,,,,,,11实验三动态电路仿真实验 ,,,,,,,,,,,,,,,,,,,,,18实验四RC 频率特性和 RLC谐振仿真实验 ,,,,,,,,,,,,,,,24实验一电阻电路测量与分析综合实验一、实验目的1、熟悉并掌握直流电压表、电流表、恒压源等使用；2、学会电阻元件的伏安特性的逐点测试法；3、学会电路中电位、电压的测量方法，掌握电路电位图的测量、绘制方法；4、验证基尔霍夫定律，学会检查、分析电路简单故障；5、验证叠加原理，学会叠加原理的应用。
二、实验原理1、电阻元件的伏安特性任一二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I 之间的函数关系 U＝f( I )来表示，即用U－ I 平面上的一条曲线来表征，这条曲线称为该电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1－ 1 中 (a) 所示，该直线的斜率只由电阻元件的电阻值R 决定，其阻值为常数，与元件两端的电压U和通过该元件的电流 I 无关；非线性电阻元件的伏安特性是一条经过坐标原点的曲图1-1线，其阻值 R不是常数，即在不同的电压作用下，电阻值是不同的，常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性如图1－1 中（ b）、（ c）、（ d）。
在图1－ 1 中，U 0 的部分为正向特性，U 0 的部分为反向特性。
绘制伏安特性曲线通常采用逐点测试法，即在不同的端电压作用下，测量出相应的电流，然后逐点绘制出伏安特性曲线，根据伏安特性曲线便可计算其电阻值。
2、电路中的电压、电位测量在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压 ( 即两点之间的电位差 ) 则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
3、基尔霍夫定律基尔霍夫电流定律和电压定律是电路的基本定律，它们分别用来描述结点电流和回路电压，即对电路中的任一结点而言，在设定电流的参考方向下，应有Σ I ＝0，一般流出结点的电流取负号，流入结点的电流取正号；对任何一个闭合回路而言，在设定电压的参考方向下，绕行一周，应有ΣU＝0，一般电压方向与绕行方向一致的电压取正号，电压方向与绕行方向相反的电压取负号。
在实验前，必须设定电路中所有电流、电压的参考方向，其中电阻上的电压方向应与电流方向一致，即关联参考方向，见图1－4 所示。
4、叠加原理在有几个电源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个电源单独作用时在该元件上所产生的电流或电压的代数和。
具体方法是：一个电源单独作用时，其它的电源必须去掉（电压源短路，电流源开路）；在求电流或电压的代数和时，当电源单独作用时电流或电压的参考方向与共同作用时的参考方向一致时，符号取正，否则取负。
在图 1－ 2 中：I1I1I1I2I2I2I3I3I3U U U叠加原理反映了线性电路的叠加性，线性电路的齐次性是指当激励信号（如电源作用）增加或减小K 倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小K 倍。
叠加性和齐次性都只适用于求解线性电路中的电流、电压。
对于非线性电路，叠加性和齐次性都不适用。
三．实验设备1．直流数字电压表、直流数字电流表；2．恒压源 ( 双路 0～ 30V 可调 ) ；3． NEEL－ 11B 电工原理（一）、 MEEL-04电工原理（二）模块板。
四．实验内容（一）测定线性电阻的伏安特性按图 1－ 3 接线，图中的电源U选用恒压源的可调稳压输出端，通过直流数字毫安表与1kΩ（ 8W）线性电阻相连，电阻两端的电压用直流数字电压表测量。
恒压源必须置10V 档位上，调节恒压源可调稳压电源的输出电压U，从0伏开始缓慢地增加（不能超过10V），在表 1－ 1 中记下相应的电压表和电流表的读数。
表 1－1线性电阻伏安特性数据U(V)0246810I(mA)（二）电路中电位、电压的测量实验电路如图1－ 4 所示，图中的电源U S1用恒压源I路0～＋30V可调电源输出端（置10V 档位），并将输出电压调到＋6V，U S2用 II路0～＋30V可调电源输出端（置20V 档位），并将输出电压调到＋12V。
开关 S1、 S2、 S3均朝上打。
1．测量电路中各点电位以图 1－ 4 中的 A 点作为电位参考点，分别测量B、 C、 D、 E、 F 各点的电位。
用电压表的负端（黑色接线柱）与 A 点相连，正端（红色接线柱）分别对B、C、 D、 E、F 各点进行测量，数据记入表1－ 2 中。
以 D 点作为电位参考点，重复上述步骤，测得数据记入表2－ 1 中。
2．测量电路中相邻两点之间的电压值在图 1－ 4 中，测量电压U AB：将电压表的正端（红色接线柱）与 A 点相连负端（黑色接线柱）与 B 点相连，读电压表读数，记入表1－ 2 中。
按同样方法测量U、 U、 U、 U及U FA，测量数据记入表1－2 中。
表 1－2电路中各点电位和电压数据单位：V电位参考点V A V B V C V D V E V F U AB U BC U CD U DE U EF U FA A0D0（三）节点电流、回路电压定律实验电路如图 1-4 所示，图中的电源U用恒压源 I路 0～＋ 30V 可调电压输出端，并将S1输出电压调到＋ 6V，U用恒压源 II 路 0～＋ 30V可调电压输出端，并将输出电压调到＋12VS2（以直流数字电压表读数为准）。
开关 S 拨向上方，开关S 拨向上方，开关 S 拨向上方。
123实验前先设定三条支路的电流参考方向，如图1-4 中的I、I、I3所示，并熟悉线路结12构，掌握各开关的操作使用方法。
1．熟悉电流插头的结构，将电流插头的红接线端插入数字电流表的红（正）接线端，电流插头的黑接线端插入数字电流表的黑（负）接线端。
2．测量支路电流将电流插头分别插入三条支路的三个电流插座中，读出各个电流值。
按规定：在结点 A，电流表读数为‘＋’ ，表示电流流入结点，读数为‘－’，表示电流流出结点，然后根据图3－1 中的电流参考方向，确定各支路电流的正、负号，并记入表1－ 3 中。
表 1－ 3支路电流数据支路电流 (mA)I 1I 2I 3计算值测量值相对误差3．测量元件电压用直流数字电压表分别测量两个电源及电阻元件上的电压值，将数据记入表1－ 4 中。
测量时电压表的红（正）接线端应插入被测电压参考方向的高电位端，黑（负）接线端插入被测电压参考方向的低电位端。
表 1－ 4 各元件电压数据各元件电压（ V）U S1U S2U R1U R2U R3U R4U R5计算值（ V）测量值（ V）相对误差（四）叠加原理的应用实验电路如图1-4 所示，图中：R1R3R4510, R21k, R5330，图中的电源 U S1用恒压源I路0～＋30V可调电压输出端，并将输出电压调到＋12V，U S2用恒压源II 路 0～＋ 30V 可调电压输出端，并将输出电压调到＋6V（以直流数字电压表读数为准），开关S3拨向上方R3侧。
1．U S1电源单独作用（将开关S1拨向上方，开关S2拨向下方），参考图1－2(b) ，画出电路图，标明各电流、电压的参考方向。
用直流数字毫安表接电流插头测量各支路电流：将电流插头的红接线端插入数字电流表的红（正）接线端，电流插头的黑接线端插入数字电流表的黑（负）接线端，测量各支路电流，按规定：在结点A，电流表读数为‘＋’ ，表示电流流入结点，读数为‘－’，表示电流流出结点，然后根据电路中的电流参考方向，确定各支路电流的正、负号，并将数据记入表 1—5 中。
用直流数字电压表测量各电阻元件两端电压：电压表的红（正）接线端应插入被测电阻元件电压参考方向的正端，电压表的黑（负）接线端插入电阻元件的另一端（电阻元件电压参考方向与电流参考方向一致），测量各电阻元件两端电压，数据记入表1—5 中。
表 1—5测量项目U S1U S2I 1I 2I 3U AB U CD U AD U DE U FA 实验内容(V)(V)(mA)(mA)(mA)(V)(V)(V)(V)(V)U S1单独作用120U S2单独作用06U S1,U S2共同作用126U S2单独作用0122．U S2电源单独作用（将开关S1拨向下方，开关S2拨向上方），参考图 1－ 2(c) ，画出电路图，标明各电流、电压的参考方向。
