完整版崂应2050型环境空气综合采样器操作规程
崂应2050型空气智能TSP综合采样器作业指导书
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
(完整版)崂应2050型环境空气综合采样器操作规程
**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。
该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。
4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。
崂应 2050 型空气智能TSP综合采样器作业指导书

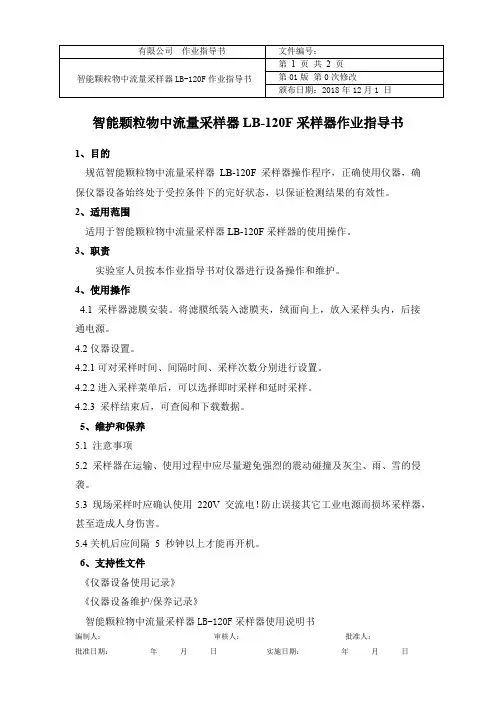

智能颗粒物中流量采样器LB-120F采样器作业指导书
1、目的
规范智能颗粒物中流量采样器LB-120F采样器操作程序，正确使用仪器，确保仪器设备始终处于受控条件下的完好状态，以保证检测结果的有效性。
2、适用范围
适用于智能颗粒物中流量采样器LB-120F采样器的使用操作。
3、职责
实验室人员按本作业指导书对仪器进行设备操作和维护。
4、使用操作
4.1 采样器滤膜安装。
将滤膜纸装入滤膜夹，绒面向上，放入采样头内，后接通电源。
4.2仪器设置。
4.2.1可对采样时间、间隔时间、采样次数分别进行设置。
4.2.2进入采样菜单后，可以选择即时采样和延时采样。
4.2.3 采样结束后，可查阅和下载数据。
5、维护和保养
5.1 注意事项
5.2 采样器在运输、使用过程中应尽量避免强烈的震动碰撞及灰尘、雨、雪的侵袭。
5.3 现场采样时应确认使用220V 交流电！防止误接其它工业电源而损坏采样器，甚至造成人身伤害。
5.4关机后应间隔5 秒钟以上才能再开机。
6、支持性文件
《仪器设备使用记录》
《仪器设备维护/保养记录》
智能颗粒物中流量采样器LB-120F采样器使用说明书。
崂应2050型空气智能TSP综合采样器作业指导书.
标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应2050型大气综合采样器操作规程1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。
3．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
如不利环采样功能可不修改[24:00b]。
每次采样完毕后关机即可。
4.按[数选]键，修改[101.3]为当时当地大气压。
设定流量为[100.0]L/min，可不必修改。
进入采样状态后，温度可自动测量，不必修改[293.0]。
5.当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。
此时按[递增/温度]键，可查询现场实际温度的瞬时值。
按[位移/流量]键可查询TSP采样实际流量。
按[位移]键可查询当时北京标准时间。
按[数选]键可查询设定大气压，现场温度瞬时值和设定流量。
按[定开]键可查询定时开机时间。
按[查询]键可查询标况累计体积、实际累计体积、累计时间、平均温度。
6.采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。
掉电状态采样体积及采样时间都不累计。
可查询各种数据。
交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。
7.采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。
间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。
崂应2050型空气智能TSP综合采样器作业指导书.
标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：___________________审核：___________________批准：___________________生效：___________________崂应2050型大气综合采样器操作规程1. 接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2. 按［采时｝键，修改［24:00A］为所需要TSP采样时间，修改［00:30C］和［00:20d］为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。
3•按［间隔］键，修改本次采样结束到下次采样开始之间的间隔时间。
如不利环米样功能可不修改［24:00b］。
每次米样完毕后关机即可。
4. 按［数选］键，修改［101.3］为当时当地大气压。
设定流量为［100.0］L/min ，可不必修改。
进入采样状态后，温度可自动测量，不必修改［293.0］。
5. 当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。
此时按［递增/温度］键，可查询现场实际温度的瞬时值。
按［位移/流量］键可查询TSP采样实际流量。
按［位移］键可查询当时北京标准时间。
按［数选］键可查询设定大气压，现场温度瞬时值和设定流量。
按［定开］键可查询定时开机时间。
按［查询］键可查询标况累计体积、实际累计体积、累计时间、平均温度。
6. 采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。
掉电状态采样体积及采样时间都不累计。
可查询各种数据。
交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。
7. 采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。

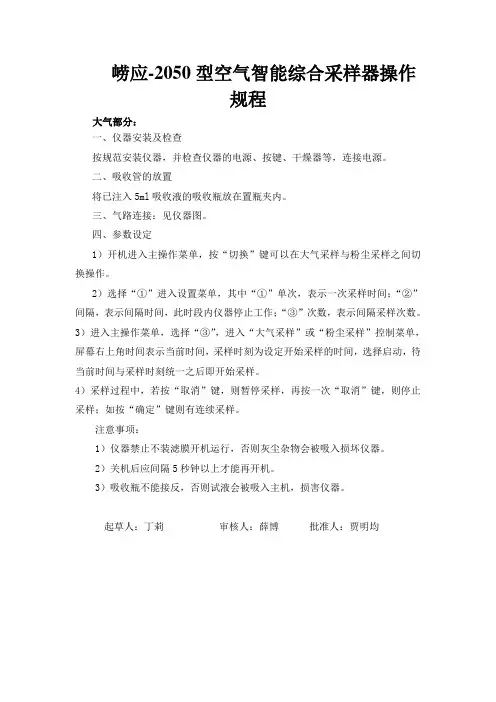

崂应-2050型空气智能综合采样器操作规程
崂应-2050型空气智能综合采样器操作
规程
大气部分：
一、仪器安装及检查
按规范安装仪器，并检查仪器的电源、按键、干燥器等，连接电源。
二、吸收管的放置
将已注入5ml吸收液的吸收瓶放在置瓶夹内。
三、气路连接：见仪器图。
四、参数设定
1）开机进入主操作菜单，按“切换”键可以在大气采样与粉尘采样之间切换操作。
2）选择“①”进入设置菜单，其中“①”单次，表示一次采样时间；“②”间隔，表示间隔时间，此时段内仪器停止工作；“③”次数，表示间隔采样次数。
3）进入主操作菜单，选择“③”，进入“大气采样”或“粉尘采样”控制菜单，屏幕右上角时间表示当前时间，采样时刻为设定开始采样的时间，选择启动，待当前时间与采样时刻统一之后即开始采样。
4）采样过程中，若按“取消”键，则暂停采样，再按一次“取消”键，则停止采样；如按“确定”键则有连续采样。
注意事项：
1）仪器禁止不装滤膜开机运行，否则灰尘杂物会被吸入损坏仪器。
2）关机后应间隔5秒钟以上才能再开机。
3）吸收瓶不能接反，否则试液会被吸入主机，损害仪器。
起草人：丁莉审核人：薛博批准人：贾明均。
崂应2050型空气智能TSP综合采样器作业指导书
崂应2050型空气智能TSP综合采样器作业指导书崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
崂应2050型中流量智能TSP采样器操作规程
崂应2050型中流量智能TSP采样器操作规程
一、技术参数
二、使用方法
1、选择干燥、避阳处，将仪器平稳放置。
2、将粉尘采样滤膜装进PM10/TSP采样头里面，再安装到主机上，注意要旋紧
密封。
3、确认电源为220V后，接通电源，打开电源开关。
4、开机后，照明灯点亮，仪器进入初始状态，进行自检，并显示仪器型号、版
本号等信息。
自检正常后，自动对传感器进行校零。
5、进入主操作菜单，选择设置菜单，选择单次采样或间隔采样，并设置具体数
据。
6、进入采样菜单，可调整采样流量（60L/min-120L/min）,对于粉尘采样，需要
输入滤膜的编号，便于用户对样品的标记和管理；若出现符号，表示工作正常，可以启动采样，按启动键进行采样。
7、启动粉尘采样后会出现两个界面，可以循环显示当前的实际采样流量、当前
累计采样时间、实际采样体积、标况采样体积、计前温度和计前压力。
8、采样结束后，可进入查询菜单，通过功能键选中文件，选择详细菜单可查看
其它信息。
三、注意事项
1、仪器禁止不装滤膜开机运行，否则灰尘、杂物会被吸入传感器及采样泵损
害仪器。
2、电源可靠接通后再打开仪器上的电源开关，不能用仪器来检测电源是否接
通。
3、此仪器仅适用于非防爆场合。
崂应2050型环境空气综合采样器操作作业指导书
************************有限公司作业指导书崂应2050型环境空气综合采样器操作作业指导书FHST-ZY-CZ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的崂应2050型环境空气综合采样器的操作，确保安全正确使用。
2 适用范围采用崂应2050型环境空气综合采样器进行样品采集的监测人员。
3 基本工作环境非防爆场合，温度-20-45°C, 环境湿度0 〜90%RH, 大气压力86 〜106kPa 。
野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。
4操作程序4. 1准备工作4.1.1选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2测定现场大气温度、压力，并记录；4.1.3确认干燥器槽内冇充分干燥能力的变色硅胶；4.1.4按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1. 5将粉尘采样滤膜装进PM10/TSP 采样头内，正确组装采样头并拧紧在采样器上；4.1.6确认电源为交流220V, 接通电源线，打开电源开关。
4.2大气釆样4.2.1按下电源开关，仪器进行口检，并显示商标、型号、版本号等信息。
采样器开机校零结束后自动进入大气采样主操作菜单。
在主菜单状态，通过移动光标进入“设置”对大气采样进行吋间与间隔的设置，按“确认”键保存修改。
进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。
进入“校零”菜单（适用于电子流量计型的釆样器），按“确定”键进入“大气校零”界面进行校零。
4.2.2进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B 采样流量” 行设置，选择“启动”，按“确定”键，进行大气采样。
4.3粉尘采样4. 3.1接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
4.3.2采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。
(完整版)崂应2050型空气智能TSP综合采样器作业指导书
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
崂应2050型空气智能TSP综合采样器操作规程
**崂应2050型空气/智能TSP综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：**审核人：*批准人：**修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用崂应崂应2050型空气/智能TSP综合采样器，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于崂应2050型空气/智能TSP综合采样器的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：崂应2050型空气/智能TSP综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。
该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。
产品型式批准证书号：CPA2016C744-37号。
产品制造计量器具许可证编号：CMC 鲁制02000015 号。
4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/02 LYB005- 2016 《崂应2050 型空气/智能TSP 综合采样器》4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样部分流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 功耗：<600W。
崂应2050产品操作方法
操作完毕
吸收液的凹液面应与10ml刻度线相切
注意：视线应与凹液面平行
将吸收瓶按正确方向放入保温槽内以防倒吸
再将干燥器放入主机保护套内
连接硅胶管时 要注意两端口径的不同
请按正确方向连接
按同样的方法安装并连接另一条管路
3、安装滤膜
将采样头下椎体拧下
取出滤膜托网
用镊子将滤膜从滤膜盒中取出
注意：将绒面向上
注意：三角支架的高度不应低于1.2米
5、将仪器固定在三角支架上
三角支架顶盘
仪器底盘
将仪器平稳抬起
使仪器底盘凹槽与三角支架顶盘卡柱吻合
确保仪器稳固
插入电源线
采样前准备完毕
三、采样
开机
开机后，照明灯点亮，采样器进入初始状态，进行自检，并显示采样器型号、名称、版本号。
自检正常后，自动对传感器进行校零。
较零后按确定键进入仪器主界面
3.采样
在主菜单状态，将光标移动到“采样”选项，按“确定”键进入“大气采样”菜单
如需立即采样，只要设置好采样流量，按启动键即可
如需定时采样，则需要设置好采样时刻及采样流量，再按启动键即可
进入定时等待界面
按切换键进入粉尘采样主界面
可以按照同样的方法对仪器进行设置
崂应2050型 空气/智能TSP综合采样器 操作方法
一、主要附件介绍
吸收瓶：10ml刻度，用于盛放相应的吸收液
干燥器：用于盛放变色硅胶
凡士林：用于涂抹采样头捕集板
酒精：用于擦拭捕集板
采样头：用于采集大气中的粉尘
变色硅胶：作为干燥剂使用，干燥空气中的水汽
崂应2050型空气智能TSP综合采样器作业指导书
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
崂应2050型空气智能TSP综合采样器作业指导书(最新整理)
崂应2050型空气/智能TSP综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的 建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围 本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责 使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照 执行； 3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3 保管人员要做好日常保养与维护，并做好记录； 3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min 4.3流量稳定性:6小时内采样流量≤5% 4.4流量重复性：≤2% 4.5定时范围：99小时59分内任意设置 4.6定时误差：20min内不超过1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W 5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
崂应2050型空气 智能TSP综合采样器操作规程
崂应2050型空气/智能TSP综合采样器操作规程1.目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3.职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。
3.2使用完毕后必须严格按照本作业指导书的要求对仪器进行适当的清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录。
3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4.主要技术参数4.1粉尘采样流量：（60-130）L/min4.2大气采样流量：（0.1-1.0）L/min4.3流量稳定性：6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过±1s4.7计前温度：（30-99）℃4.8计前压力：（-20-0）KPa4.9连续工作时间：使用电池大于6小时4.10主机外形尺寸：（210×345×320）mm4.11工作电源：AC220V±10%，50Hz或DC12V4.12采样噪音：≤59dB（A）4.13重量：7.5Kg（含电池）4.14功耗：＜600W5操作程序5.1采样前准备5.1.1选择干燥、避阳处，将采样器放置平稳或放置在三脚架上。
5.1.2各干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥容积的四分之三，拧紧使之不漏气，放入干燥器槽内。
5.1.3按相关采样标准，将吸收瓶内装入定量吸收液放在吸收瓶架上。
/TSP采样头里面并正确组装采样头，再将其拧5.1.4将粉尘采样器滤膜装进PM10紧在采样器上。
5.1.5确认电源为交流220v后接通电源线，打开电源开关，查看采样器自检时屏幕有没有错误提示。
若有，应修好后再使用。
崂应2050型 空气智能TSP综合采样器(电子流量计)使用说明书
整机结构 采样器的整机结构见图 1。
a） 转子流量计型采样器
1.PM10/TSP 采样头 2.吸收瓶
b） 电子流量计型采样器
3.主机 4.三脚支架 5.干燥器
图 1 整机结构图 键盘功能说明： a） ▲、▼、◄、►键：参数输入状态时，用于修改参数；菜单选择状态时，用来移动光标， 选中需要的菜单。 b） “确定” 键：参数输入状态时，确定输入的参数；菜单选择状态时，执行选中菜单的 操作；在采样处于暂停状态时，进行继续采样。 c） “取消”键：在修改参数时取消当前输入的数值，恢复修改前的数值；退回到上一级菜 单；停止采样、暂停采样功能。 d） “切换”键：在大气采样和粉尘采样之间切换操作。
版权所有 翻印必究
耗
崂应 2050 型空气/智能 TSP 综合采样器使用说明书 7 工作条件 a） b） c） d） e） f） 8 工作电源：AC220V±10%，50Hz； 环境温度：(-20～45)℃； 环境湿度：(0～95)%RH； 大气压力：(86～106)kPa； 电源接地线应良好接地； 野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。
安全警告
警告 本仪器使用交流(220±22)V,50Hz 电源工作，防止误 接其他电源损伤仪器，甚至造成人身伤害！ 警告 使用交流电源时，电源接地线应良好接地！ 仅适用于非防爆场合！遇突发事件，先断开电源！ 警告 TSP 采样时空白滤膜的计前压力不应超过 5kPa,否则将造成仪 器损坏！
崂应 2050 型空气/智能 TSP 综合采样器使用说明书
2
Da50 (100 1) m
Da50 (10 0.5)m
δg≤1.5 δg≤1.5±0.1 δg≤1.2±0.1
PM2.5/PM10/TSP
(完整版)崂应2050型环境空气综合采样器操作规程
**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。
该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。
4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。
崂应2050型空气智能TSP综合采样器作业指导书
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**
崂应2050 型环境空气综合采样器
操作规程
发布日期：
有效版本：第*版第*次修订
受控状态：受控
编制人：审核人：
批准人：*
注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
HJ/T 376-2007
24小时恒温自动连续环境空气采样器技术要求及检测方法
规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状
态。
适用范围
本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。
职责
操作人员按照本操作规程操作仪器，对仪器进行日常维护。
仪器性能
4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（ PM 10、PM 2.5）和各种气体组分（SO 2、NO x 等）样品的必备仪器。
该采样器研制过程中广泛
征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质 量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部
HJ/T 374-2007《总悬浮
颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》 的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据
956-2013《大气采样器》 的要求，该采样器属于B 类仪器。
4.2适用范围:
采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕
集环境大气中的总悬浮微粒（TSP ）和可吸入微粒（PM 10或PM 2.5）。
可供环保、卫生、劳动、 安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3米样标准:
目的
1 TSP 、
JJG
JJG 943- 2011
总悬浮颗粒物采样器 JJG 956-2013 大气采样器
HJ 93-2013 环埂空气粒物（PM 10和PM 2.5）采样器枝术要求及检测方法
HJ/T 374-2007
总悬浮颗粒物采样器技术要求及检测方法 HJ/T 375-2007 环境空气采样器技术要求及检测方法
执行企业标准Q/370222 LYH 010- 2018环境空气综合采样器
4.4主要技术指标
4.4.1总悬浮颗粒物部分采样流量：（80〜120） L/min ;
4.4.10 入口速度：0.3m/s ； 4.4.11 功耗：V120W 。
4.5工作条件
5使用方法 5.1采样前准备
5.1.1选择干燥避阳处，将采样器放置在平稳的三脚支架上;
5.1.2各干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥器容积的四分之三,
拧紧使之不漏气，放入干燥器槽内;
5.1.3按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上;
5.1.4将粉尘采样滤膜装进TSP/PM 10/PM 2.5采样头里面并正确组装采样头，再将其拧紧在
采样器上;
环境空气PM 1O 和PM 2.5的测定 重量法
HJ 618-2011 4.4.2 大气采样流量：（0〜1.0） L/min ； 4.4.3 采样时间: 99小时59分钟内任意设置;
4.4.4
计前温度: (-30 - 99)C ； 4.4.5
计前压力: (-20~0) kPa ；
4.4.6 大气压：（50~130） kPa ； 4.4.7 进气口宽度允差：不超过± 2.0%; 4.4.8 采样器噪音：詬2dB （A ）; 4.4.9 温度控制：（15〜30）C ； 4.
5.1 工作电源: AC (220 ±2) V , 50Hz ； 4.5.2 环境温度:
(-20 〜45) 4.5.3
环境湿度: (0 〜85) %RH ;
4.5.4 电源接地线应良好接地;
4.5.5 野外工作时，应有防雨、 雪、尘以及日光暴晒等侵袭的措施。
5.1.5确认电源为交流220V 后，接通电源线，打开电源开关，查看采样器自检时屏幕有
没有错误，若有，应及时修理后方可使用；气路连接管不应折弯过大，以防气路被堵死；正 确连接气路，防止引起试液倒吸，损坏主机。
5.2开机显示
开机后，采样器进入初始状态，进行自检，并显示采样器型号、名称、版本号，自检正 常后，自动对传感器进行校零。
5.3大气采样
采样器开机校零结束后自动进入大气采样主操作菜单。
5.3.1设置
在主菜单状态，将光标移动到“①设置”选项，按“确定”键进入“设置”主界面；将 光标移动到“①采样设置”，按“确定”键，进入采样设置界面设置采样的单次采样时间、 间隔、采样次数等参数；设置完毕后按“取消”键返回大气采样设置主界面，将光标移动到
“②常规设置”，按“确定”键，进入常规设置界面；设置完毕后按“取消”键返回大气采 样设置主界面，将光标移动到“③时钟设置”，按“确定”键，进入时钟设置界面根据实际 日期时间进行设置;
5.3.2校零
5.3.3采样
两种模式;
5.3.3.1即时采样
无需对“①启动时刻”进行任何操作，设置采样流量后，移动光标至 择“单独”或
者“同参”并按确定键，即进入即时采样;
5.3.3.2定时采样
修改“①启动时刻”，使启动时刻晚于系统时间，此时设置为定时采样, 启动”，选
择“单独”或者“同参”并按确定键，进入采样等待状态;
在采样前应该先将进气口悬空,
将光标移动到“②校零”项，按“确定”键进入“大气
在主菜单界面，进入“③采样” 菜单，屏幕右上角，显示当前的系统时间; “启动时刻”
表示采样启动的时间；“②刻流”
表示当前采样设置的刻度流量;
“启动” 分为单独和同参
“③启动”，选
移动光标至“③
5.3.4查询
在主菜单界面，进入“④查询”菜单，分出采样文件和导出文件，进入“①采样文件” 显示最近一次采样，将光标移动到“打印”并按“确定”键，进入打印设置界面。
5.4 TSP 采样
将TSP 采样滤膜装进TSP/PM 10/PM25采样头里面并正确组装采样头， 再将其拧紧在采样 器上，在操作面板上按“ TSP ”键切换到“ TSP 采样”状态，屏幕下方每隔3s 交替显示系统 时钟、大气压和环境温度。
5.4.1设置
进入“设置”菜单，
“非间隔采样”和 “间隔采样” 模式设置同本文5. 3. 1 条;
5.4.2校零
TSP 采样入口悬空，进入“②校零”菜单，采样器自动进行 TSP 流量校零，以消除电路、
压力传感器等产生的漂移误差，保证采样的准确牲;
5.4.3采样 5.4.3.1即时采样
进入“③采样”菜单，将光标移动到“③启动”并按“确定”键，进入
TSP 采样界面;
5.4.3.2定时采样
方法参照5.322条相关内容;
5.4.4查询
在主菜单界面，进入“④查询”菜单，分出采样文件和导出文件，进入“①采样文件” 显示最近一次采样，将光标移动到“打印”并按“确定”键，进入打印设置界面。
6安全保护及注意事项
6.1采样器在运输、使用过程中应尽量遗免强烈的震动碰撞及灰尘、雨、雪的侵袭; 6.2现场采样时应确认使用22V 交流电，防止误接其它工业电源而损坏采样器，甚至造
成人身伤害;
凯能开机运行，以免灰尘、杂物吸入传感器及采样泵，而损害采样器; 样过程中应关注干燥剂的干燥能力，在干燥剂
2/3变色后应及时更新;
采6.3 采样器大气采样时，采样前应将干燥器和吸收瓶与采样器正确连接,
粉尘采样时应
6.4 6.5 关机后应间隔5秒钟以上才能再开机;
6.6 TSP采样时空白滤膜的计前压力不应超过5kPa,否则将造成采样器损坏。
7运输贮存及日常维护
7.1测试仪在吊装、运输过程中应托底保护，仪器向上放置，避免倾斜、翻转;
7.2仪器在运输、使用过程中应尽量避免强烈的震动、碰撞及灰尘、雨、雪的侵袭;
7.3仪器应存放在干燥、通风、防晒的地方;
7.4仪器在使用期间，每次采样结束后，必须用干净的空气对仪器泵、气路连接橡胶管进
行清洗;
7.5仪器每次用完后，使用者应收集归纳好配件，及时擦去表面的灰尘、油垢放置于仪器设备室指定的
仪器架上；
7.6每次使用填写现场设备领用记录表;
7.7采样时自觉遵守本作业指导书;
7.8采样前先用检定合格的流量计校验测试仪的采样流量，每月至少一次，应符合仪器的技术指标要求;
7.9仪器长时间闲置不用时，应每个月通电一次，时间不小于4小时。
