车身主断面设计讲座
车身主断面设计方法
P5
三、车身主断面设计流程
3 车身主断面的设计流程
此断面剖的是发动机盖与前保险杠在Y0处的断面（如图23）。
图23
P18
五、典型车身主断面详解
5.1.1 主断面相关信息
此断面中主要应该体现以下信息： ①机盖锁的布置及啮合点的确定； ②前保险杠与发动机盖外板的分缝间隙； ③外部凸出物法规的校核； ④低速碰撞头部撞击部位的校核（根据客户要求是否考虑行人保护）； ⑤防噪音密封条的安装位置及结构； ⑥发动机盖过关（Over Run）间隙的校核； ⑦冷凝器和散热器的安装形式； ⑧发动机盖缓冲块的安装结构； ⑨发动机盖二级开启时操作空间的校核等。
图15 行李厢前端密封条 图16 行李厢下端密封条 图17 行李厢两侧密封条
P15
四、车身主断面基本设计要素
4.6 灌胶结构及相关参数的定义
灌胶结构是主断面要表达的重要内容之一，结构件之间的灌胶结构的主 要作用是密封、减震、防腐、提高被支撑件的刚度等作用。图18是前车门窗 台外加强板灌胶结构；图19是前车门防撞梁灌胶结构。
①下车身结构尽可能不动，因下车身结构对整车性能很大，通常需大量试验手段和实 际使用，不断改进加以完善，才能开发出性能良好、安全可靠的成熟平台，如果妄加修改 对整车性能影响很大；底盘系统尽量借用，道理与下车身一样。
②选择车身碰撞等级、档次、尺寸大小、造型风格类似的、市场反映良好的车型为标 杆车型，这样会具有很高的参考性。
汽车车身主断面知识介绍
content
车身主断面简介 车身主断面建立 车身主断面设计 车身主断面内容 车身主断面位置及代号 CATIA中断面图制作
2
一、车身主断面简介
车身主断面（Sections of Body） 能够表达结构配合关系、用来指导结构设计工作的二维图，它能体现出部件 的焊装关系、关键尺寸要素、公差设计、工艺合理性等诸多设计要素，是控 制车身设计品质的关键内容。
7
四、主断面内容
主断面的主要内容 u车身结构方案 u焊接件或安装件（包括白车身、车身附件、内饰件、外饰件、灯具等）之 间的安装方式和配合关系 u开闭件的铰链结构、安装结构、配合间隙和极限开合角度 u焊接边的结合宽度 u包边的间隙和宽度 u与内、外造型面有关的各种分缝间隙和段差 u密封结构及配合间隙 u玻璃倒安装止口的高度尺寸和沿表面方向的尺寸（圆整到0.5的倍数）
设计工作主要内容 样车测量、扫描 根据点云逆向设计（参考）主断面 根据项目输入条件，结合正向设计理念，建立二维主断面 根据造型变动修改主断面 与数模进行符合性检查，保持两者统一
3
二、车身主断面建立
主断面设计，在车身设计中分三个阶段控制车身设计品质 ——主断面建立 第一阶段在参考样车拆解过程中结合测量的点云、公司数据库、车身部
SL18
SL19 SL20 SL21 SL22 SL23 SL24 SL25 SL26 SL27 SL28 SL29 SL30
左侧前车门上边梁 左侧后车门上边梁
左侧前车门槛
左侧后车门槛 左侧发动机舱上梁（铰链） 左侧翼子板上固定点 左侧侧围与后背门 左侧前内、外轮罩 左侧后内、外轮罩 左侧后组合尾灯 左侧后保险杠、后侧围 左侧外后视镜座 左前大灯、翼子板 左前大灯、发动机盖、前保险杠 加油口

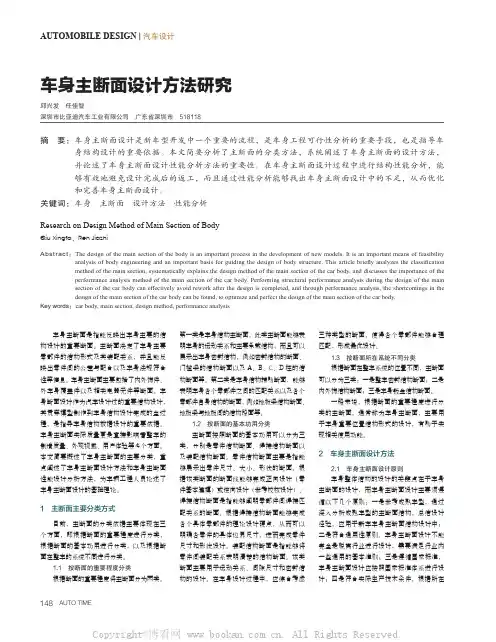

车身主断面设计方法研究
AUTOMOBILE DESIGN | 汽车设计车身主断面设计方法研究邱兴发 任佳智深圳市比亚迪汽车工业有限公司 广东省深圳市 518118摘 要： 车身主断面设计是新车型开发中一个重要的流程，是车身工程可行性分析的重要手段，也是指导车身结构设计的重要依据。
本文简要分析了主断面的分类方法，系统阐述了车身主断面的设计方法，并论述了车身主断面设计性能分析方法的重要性。
在车身主断面设计过程中进行结构性能分析，能够有效地避免设计完成后的返工，而且通过性能分析能够找出车身主断面设计中的不足，从而优化和完善车身主断面设计。
关键词：车身 主断面 设计方法 性能分析车身主断面是指能反映出车身主要的结构设计的重要断面。
主断面决定了车身主要零部件的结构形式及其装配关系，并且能反映出零件间的公差与配合以及车身法规符合性等信息。
车身主断面主要包括了内外饰件、外车身覆盖件以及相关电器元件等断面。
车身断面设计作为汽车设计过的重要结构设计，其贯穿模型制作到车身结构设计完成的全过程，是指导车身结构数据设计的重要依据。
车身主断面实际质量更是直接影响着整车的制造质量、外观视感、用户体验等多个方面。
本文简要概述了车身主断面的主要分类，重点阐述了车身主断面设计方法和车身主断面性能设计分析方法，为车辆工程人员论述了车身主断面设计的基础理论。
1 主断面主要分类方式目前，主断面的分类依据主要体现在三个方面，即根据断面的重要程度进行分类，根据断面的基本功用进行分类，以及根据断面在整车的系统不同进行分类。
1.1 按断面的重要程度分类根据断面的重要程度将主断面分为两类。
第一类是车身结构主断面，此类主断面能够表明车身的运动关系和主要承载结构，而且可以展示出车身密封结构，例如密封结构的断面、门槛梁的结构断面以及A、B、C、D柱的结构断面等。
第二类是车身结构辅助断面，能够表明车身各个零部件之间的匹配关系以及各个零部件自身结构的断面，例如地板梁结构断面、地板梁与地板间的结构段面等。
车身主断面及主断面范例简介
车身主断面介绍
第二章、车身主断面的设计要点（续）
2 车身主断面设计的主要要点
2.1 反映车身主要结构方案； 2.2反映密封件的安装方式。 2.3反映焊接件或安装件（包括白车身、开闭件、车身 附件、内饰件、外饰件、灯具等）之间的安装和配合关系， 如螺纹连接，铆接，粘接和卡扣等安装方式； 2.4开闭件的铰链结构、开闭角度、安装结构和配合间 隙； 2.5焊接边的接合宽度； 2.6包边的间隙和宽度； 2.7外观件造型分缝的缝隙和段差等。 2.8应尽可能多地反映该处的特征信息。
序号 30 31 32 33 34 35 36 37 38 39
主断面代号 SL30 SL31 SL32 SL33 SL34 BO1 BO2 BO3 BO4 BO5
主断面位置 加油口 B柱上部 地板横梁（A柱下部） A柱下部 地板横梁（C柱下部） 前风窗下横梁 顶盖前横梁 顶盖后横梁 发动机舱前横梁（锁扣） 背门、后围、后保险杠
中地板与后地板
48
F5
前地板横梁
49
F6
前地板中央加强板
50
F7
后车架前横梁
51
F8
后车架后横梁
车身主断面介绍
第一章、车身主断面的定义
23
SL23
左侧前内、外轮罩
24
SL24
左侧后内、外轮罩
25
SL25
左侧后组合尾灯
26
SL26
左侧后保险杠、后侧围
27
SL27
左侧外后视镜座
28
SL28
左前大灯、翼子板
车身主断面介绍
车身主断面介绍
课程情况总体简介
授课学时：2学时 课程任务：
1.了解车身主断面的定义； 2.认识车身主断面的表达方法； 3.掌握车身主断面的要点。
车身结构拓扑讲座
• 各公司自定义的标准载荷——如G载荷
– 模拟车身在各种典型工况下具体的变形现象 – 能看出车身上载荷的分布和高应力区 – 常用于概念设计阶段
二、车身结构拓扑模型与力学模型
白车身（Body In White—BIW）
用超单元技术来描述接头力学特性
• 将接头视为一个子结构（实际结构的一部分） • 超单元是将子结构有限元模型的自由度减缩后
的单元 • 将系统或子结构的自由度分为主自由度和副自
由度，副自由度依附于主自由度而被消去 • 采用集中质量法，可以忽略惯性的影响，从而
减缩自由度 • 用超单元技术来描述接头力学特性，便于计算
•对 普 通 钢 结 构 车 身 ， 通 常 是 指 已 经 装 焊 好的白皮车身 •包 括 车 身 结 构 焊 接 总 成 和 车 身 闭 合 件 （Closure）焊接总成 •不包括车身附属设备和装饰件。 •车门、发动机罩、行李箱盖等都是闭合件。
现代车身结构设计碰撞特性 （三）可靠性、耐久性 （四）轻量化和低成本 （五）遵循总布置尺寸约束 （六）基于平台的系列设计 （七）满足车身制造要求，易于维护和拆装方便
根据需要建立不同的CAE模型
• 车身概念模型(Concept body models) • 整备车身模型(Trimmed body models) • 车辆系统模型（Vehicle system models）
车身概念模型(Concept body models)
•通常是个简化模型
– 其参数少，便于各方面的评估和完成概念设计， 所以也称其为概念模型
概念设计阶段的性能分析项目
• 截面特性分析 • 接头刚度分析 • 车身弯曲变形 • 车身扭转变形 • 一阶模态频率
车身主断面设计规范及要点
02
03
多目标优化
拓扑优化
综合考虑刚度、强度、NVH性能 等多个目标，采用多目标优化算 法对车身主断面进行优化设计。
运用拓扑优化技术对车身主断面 进行材料分布Байду номын сангаас化，实现轻量化 设计。
实例分享：某车型主断面优化过程剖析
01
初始设计分析
对某车型初始设计的车身主断面 进行仿真分析，评估其性能表现
。
03
优化结果验证
行业的健康、可持续发展做出了贡献。
未来发展趋势预测
智能化设计
随着人工智能和大数据技术的不断发展，未 来车身主断面设计将更加智能化，能够实现 自动化设计、优化和仿真。
轻量化设计
为了满足日益严格的节能环保要求，车身主断面设 计将更加注重轻量化，采用高强度轻质材料和先进 的制造工艺。
个性化定制
随着消费者需求的多样化，车身主断面设计 将更加注重个性化定制，以满足不同消费者 的审美和功能需求。
输入条件收集
收集造型、总布置、动力系统、底盘系统等相关专业的 输入条件，明确主断面的设计约束和依据。
设计方案制定
基于设计目标和输入条件，制定主断面的初步设计方案 ，采用高强度钢材料和高刚度连接方式。
仿真分析与优化
利用CAE分析软件对设计方案进行仿真验证，发现刚度 不足和NVH性能不佳的问题，对设计方案进行优化改 进，采用局部加强结构和阻尼材料等措施。
组织专家对主断面设计方案进行评审，并 根据评审意见进行修改完善，最终发布设 计结果。
关键技术与方法应用
多学科优化技术
综合考虑车身结构、材料、工艺等多方面 的因素，对主断面设计方案进行多学科优
化，提高设计质量和效率。
A 有限元分析技术
汽车布置断面设计
15
汽车总布置培训课程
一、断面基本知识
4. 断面的分布
断面位置示意：内部
汽车总布置培训课程
二、典型断面实例
1. 前端模块布置断面
总布置主要控制要素
A
B
C
动力总 成
D
汽车总布置培训课程
反映发动机进气
无密封
密封条
图1
红色箭头表示空气、水流方向
图2
图1中的进气口附近存在有效的密封装置(密封条)，同时进气口下方有个挡板，提高了进气效率， 并增强了防水性能；图2中的设计相对较差。
汽车总布置培训课程
二、典型断面实例
4. A立柱风窗部位断面
06
优化前
优化后
通过结构断面优化，调整腔体形状和焊接边长度等，使得A柱障碍角减小约1°
汽车总布置培训课程
反映前罩锁开启操作空间
前罩开启解锁手柄的操作空间很容易受到 忽视，导致后期更改。所以在前期的断面设计 中，需要严格控制断面中的a、a1、a2值。
汽车总布置培训课程
反映前端遮蔽性
GOOD
BAD
如果前保内部物体、零部件的高反光(如冷凝器等） 且内部反光物体的高亮面面积较大且为弧面，导致反光 可见角度大。那么在前期断面设计的时候应注意要求格 栅深度b尽量大、间距c尽量小，同时使得格栅与内部零 件之间距离a尽量大。
1. 步入宽度作为重要的进出性组成部分，在断面位置设计时 应充分考虑，同时在断面结构设计时简单的变化即可优化 出20mm的空间。(如上图所示) 2. 最下端的密封可以有效避免泥水溅在侧围下护板上，可保 证在乘员上下车时小腿附近的整洁。(如左图所示) 3. 侧围下焊接边的位置藏在外部视野线之外，可有效提高整 车的品质感。 (如左图所示)
汽车车身设计培训教程
汽车车身设计培训教程
车身设计是汽车设计中一个至关重要的方面，它不仅要考
虑到外观的美观与吸引力，还需要关注车身的结构强度、空气动力学性能以及乘客安全等方面。
下面将介绍汽车车身设计的一些基本原则和技巧。
汽车车身设计需要考虑到整体的比例和流线型。
比例是指
车身各个部分之间的尺寸关系，而流线型则是指车身外形的流畅和动感。
好的比例和流线型设计可以赋予汽车一种动感和美感，使其在路上具有更好的视觉冲击力。
车身设计也需要考虑到空气动力学性能。
合理的空气动力
学设计可以降低风阻，提升汽车的稳定性和燃油经济性能。
在车身设计中，一些细节处理，如车身凹槽和空气导流板的设置，可以帮助车辆更好地穿越空气，减少阻力。
车身结构强度也是车身设计中的重要考虑因素。
好的车身
设计应该能够提供足够的刚性和安全性，以保护车内乘客免受碰撞和意外事故的伤害。
合理的材料选择和结构设计可以提高车身的强度和刚性，确保车辆在不同情况下都能保持稳定和安全。
人性化设计也是汽车车身设计的重要内容之一。
车身设计
应该考虑到乘客的需求和舒适性，提供舒适的乘坐空间和方便的操作控制。
例如，合理的座椅设计和车门开关位置的设置都可以提高乘客的舒适度和便利性。
总结而言，汽车车身设计需要考虑到比例和流线型、空气
动力学性能、车身结构强度以及人性化设计等方面。
只有在这些方面都兼顾到位的情况下，才能设计出既美观又实用、安全可靠的汽车车身。
通过系统的培训教程，学习者可以掌握车身设计的基本原则和技巧，提高自己的设计能力。
5-车身典型断面设计
第六章车身结构设计在整车设计开发流程中，当A面数据冻结后，即开始进行车身结构设计，鉴此下面就车身各模块的设计要点做一个阐述。
第一节车身典型断面的定义、定位和作用1.车身典型截面的定义和作用：车身典型截面主要是规定白车身的主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸、生产工艺、人机工程、法规等各方面的信息，通过典型截面的分析，可以确定车身的主体结构，同时典型截面也是后期工程分析的重要基础。
典型截面制作分为几个阶段：前期定义阶段、可行性分析阶段和主数学模型建立阶段。
车身典型截面的数量及位置根据整车造型、配置，采用的结构形式和做典型截面的阶段的不同也略有不同，可根据具体车型可适当调整，原则上要定义出所有主要的部件的安装配合关系，定义各部分的典型结构，最终达到能够确定除局部过渡部分外的三维数学模型的效果。
2.奇瑞典型截面编号命名规则：在整车投影方向上“side view、 front view 、rear view、top view ”分别以S、F、R、T开头，后面加两位数字序号。
奇瑞三厢轿车典型截面定义如图71、72所示，各截面代号及位置如表53所示。
side viewfront view rear view图71 奇瑞三厢轿车车身典型截面定义top view图72 奇瑞三厢轿车车身典型截面定义奇瑞两厢轿车“rear view ”典型截面定义如图73所示，各截面代号及位置如表54所示（其它与三厢轿车同）。
rear view图73 奇瑞两厢轿车典型截面定义如将典型截面做成二维文件时（打印出图等），视图方向应按照表55规定的来摆放截面。
表55 典型截面视图方向规定3.微车典型截面定义：由于微车车身与轿车车身存在车型的差异，并有其特殊性，因此在奇瑞典型截面命名的总体原则下，微车典型截面定义如图74所示。
微车24个典型截面定义如表55所示。
典型截面示例如图75所示（Q22L “07A ”截面）。
表54 两箱车rear view 截面代号及位置(其它视图同三箱车）side view（一）side view（二）front view rear view图74 奇瑞微车典型截面定义表55 微车24个典型截面定义图75 微车典型截面示例（Q22L“07A”）。
汽车布置断面设计
二、典型断面实例
3.风窗玻璃上横梁中部断面
05
优化前
优化后
优优 化化 前后 ：： 红绿 色色
通过优化腔体和顶盖内衬的位置，得到： 1、缩短前挡风玻璃上端的黑边，使得造 型更美观； 2、较好的前上视野，减小驾驶员前上方 压抑感； 3、较好的结构强度和刚度，较强的防水 性和防噪性等。
汽车总布置培训课程
一、断面基本知识
2. 断面的分类
概念断面 Concept Section
主断面 Critical Section Typical Section
设计断面 Engineering Section
简概 单念
复精 杂确
汽车总布置培训课程
一、断面基本知识
3. 断面的作用
定义整车的结构框架及结构硬点（尺寸、特征比例）； 定义整车空间（乘员、行李区域、维修/装配、功能/性能实现、异响…）； 定义整车人机关系（视野、空间、操作、进出、通过、遮蔽…）； 定义整车体态； 定义整车符合与结构相关法规要求（牌照板、低速碰撞、灯具…）； 对造型图/CAS/A面的结构可行性进行定量研究； 对项目构想方案进行图示表示，对方案结构的可行性进行初步研究； 定量研究局部结构的可行性（间隙、搭接、固定、密封…）； 定量分析功能实现的可行性（运动包络、运动协调性…）； 定量分析结构的刚度和强度（截面刚度计算、截面失稳…）； 定量分析零部件的工艺制造性（冲压、注塑…）； 为工程化设计提供结构依据； …
应充分考虑，同时在断面结构设计时简单的变化即可优化 出20mm的空间。(如上图所示) 2. 最下端的密封可以有效避免泥水溅在侧围下护板上，可保 证在乘员上下车时小腿附近的整洁。(如左图所示) 3. 侧围下焊接边的位置藏在外部视野线之外，可有效提高整 车的品质感。 (如左图所示)
轿车车身主断面设计方法1
轿车车身主断面（Master section）设计方法1 车身主断面定义了零件之间的结构断面形式以及装配、焊接、密封、涂胶等关系。
2 车身主断面的设计流程在进行车身主断面和车身结构设计时，首先要选择一款合理的标杆样车，对标杆样车进行逆向建模，建模内容包括三维数模与二维主断面；在定义车身主断面位置时，标杆样车和新车型主断面的位置一定要协调一致。
以建立的三维数模与二维主断面为依据，对标杆样车进行各种性能评价，如标杆样车的整体扭转、弯曲刚度分析，车身接头部位的刚度分析、车身门洞部位的刚度分析，车身骨架关键部位封闭断面的封闭面积、转动惯量系数的计算。
根据计算出白车身各个部位的封闭面积、材料面积、转动惯量系数的大小，就能判断出标杆样车的刚度分布状况，找出白车身刚度过剩和不足的部位，在新车型设计时，对原车刚度不足的部位进行加强设计，对原车刚度过剩的部位进行削弱设计，使新设计的车身具有一个良好的刚度分布状态。
除对标杆样车进行刚度分析外，还应对标杆样车进行正碰、侧碰、追尾碰撞、低速正碰、翻滚压顶的CAE分析，根据国家碰撞法规，判断车身结构的耐碰撞性，并根据标杆样车的碰撞CAE 结果，来指导新车型的车身主断面和结构设计。
在整个车身开发流程中，主断面设计始于车身的油泥模型的制作过程中，在油泥模型的制作过程中，要进行油泥模型的工程可行性分析，主断面是工程可行性分析的有力工具之一。
在油泥模型制作初始阶段，应在模型关键位置和危险断面，提取一些断面数据，然后输入CAD软件之中，进行相关内容的分析，如结构可行性分析、运动干涉分析、装配可行性分析、焊接可行性分析、冲压可行性分析等内容。
3 主断面的位置与主断面的清单在进行车身主断面详细设计前，必须先定义好车身主断面的数量、相应的位置与方位，而且要充分定义好主断面所要表达的内容和主断面的排列顺序，然后形成车身主断面清单；这些内容必须与用户进行反复协商与讨论，取得共同一致的意见并形成相关的技术文件，作为今后工作的依据。
车身设计讲座系列演示文稿
• 油泥模型型体造型设计 前翼子板
后围裙板
前保险杠
后保险杠
• 样车试制 • 最终样车照片
车身结构设计过程
• 贴胶带图 胶带图是在整车技术参数的控制之下粘贴人体模型及车身基本曲线，得出1:1的车
身侧视、俯视胶带图 各种宽度色泽的胶带的选用，便于二维直观检查、校核布置及结构合理，形成鲜
明的对照作用 • 根据总布置提供的整车外形尺寸参数做效果图数种 • 根据效果图选用两种方案做1：5油泥模型 • 根据1：5油泥模型最终选用一种方案 • 测量最终选定的1：5油泥模型，放大，在计算机里用Surface软件对外表面进行光顺 • 用光顺后的三维数据数控加工1：1外模型 • 用光顺后的三维数据进行结构分块，再做外覆盖件的结构设计及内骨架件设计 • 主断面设计 • 1：1内饰油泥模型制作 • 内饰测量、光顺及结构设计 • 各零部件、总成装配校核 • 模具制造 • 样车试制
• 二、自由设计区的设计。 • 三、结构分析及优化设计。从两个方面考虑： • 1. 制造方面，满足四大工艺要求：a、冲压：
分块合理性，冲压工艺性。b、焊接：焊接定 位，焊接可操作性。C、涂装：防腐，死角。 D、总装：拆卸维修方便。
MPV车身结构设计
SAIC七座小客车（MPV）设计是传统 设计与现代新设计理念相结合的设计，是 传统设计向现代设计过渡的一个特殊阶段。
方案二后侧视图
外表面三维数模
1：1数控加工外模型
车身零件及总成设计
车头前部焊接总成 左前轮罩
车身零件及总成设计
车头前部焊接总成 右前轮罩
车身零件及总成设计
车头前部焊接总成 散热器上横梁
车身零件及总成设计
车头前部焊接总成 散热器下横梁
车身零件及总成设计
汽车内外饰截面培训课件
一、什么是截面
截面就是表达零件内部设计特征之间、零件与接口零件实体之间空间位置、尺寸关系的二维 图。 举例说明，粉笔截面---小盖子截面---仪表板截面 这是正向的，从实物到截面，我们经常需要做逆向的，从截面到实物(数模)。
粉笔截面
尺寸？
小盖子截面
仪表板某处截面
零件出截面大家都知道， 那么如何由截面变成实体零件呢？
9
7.工程方案设计工作 针对一些工程方案，需要通过截面来分析多种方案的可行性； 例如：仪表板中间上部储物盒的工程可行性分析；
目前市场上有敞开式储物盒、翻盖式储物盒、卷帘门储物盒三种盒体；工程分析三种储物盒 的可行性，并通过截面分析零件分块方式，评估成本信息，最终提出工程建议让领导决策。
A
A-A
A
储物盒盒体 储物面积150*150， 深度25-140
中间上装饰板 导航面板
A-A
其他 分析副仪表板由MT面板改为AT面板的可行性分析及工程方案 问题分析和描述，各区域间的交流
…… 10
8.零件制造分析、总装装配分析 校核零件出模问题、看是否满足正常皮纹要求； 总装制造校核，是否可以正常装配，满足装车需求； 例如：出模分析、套筒空间要求
仪表板出模方向
注意：如果主断面文件装配有子断面文件，做DCS后，CRITERIA参考集会丢失内容， 所以需要确认主文件中的“CRITERIA”参考集包含子断面所有的内容， 而且 ” PART ” 参 考 集 不 能 包 含 尺 寸 ， 否 则 check mate 时 报 错 。
18
锁定小版本步骤 1.按前2页要求设置； 2.按顺序点击按钮 3.退出，在TCAE上点击
内外饰截面培训
1
内外饰工程科
目录 一、什么是截面--------------------------------------3 二、截面的作用--------------------------------------4 三、如何做截面-------------------------------------14 四、实战演习-----------------------------------------20
汽车下车体车身地板结构讲解
二、主断面设计
2.4 车身断面分布 图二
二、主断面设计
2.5 断面符号： 1、 SL —— 车身左侧零件； 2、BO——车身本体； 3、RB——车身后部； 4、 F——地板、车架； 5、 FLF——左前纵梁； 6、 FLR——左后纵梁。
三、车身地板设计结构
6）地板的漏液孔： 漏液孔的布置主要在前地板上，是由 于在整个的地板总成中前地板最低，并且前面存在下前围 板，根据车身的结构设计。
具体位置是：前座椅地脚加强梁前方和后方，左右 对称，避免孔的位置高于四周型面 。其数量根据地板型 面确定，无具体要求。
三、车身地板设计结构
3.3 工艺性：地板总成中的前中后地板本体由于面积大，型面 复杂，设计时全面需考虑工艺需求：
1）在设计钣金件时，对于影响拉延成型的圆角要尽可能放 大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角 可以适当放小，原则上R≈3即可，以减小折弯后的回弹。
2）在设计钣金件时，考虑防止成型时起皱，应在适当的地 方（如材料聚集处）布置工艺缺口，或布置工艺凸台、筋。
3）孔与孔，孔与边界距离最小应大于2t，（当t>1时）若 在圆角处冲孔，孔与翻边的距离应大于R+2t。开孔时尽量不要 开在倒角面上，以避免模具刃口早期磨损。
三、车身地板设计结构
5）前地板的中央通道：设计时注意高度变化，Z向高度要根据 传动轴在整车的布置要求，一般在80-100mm之间，具体数值 请根据具体车型给定。 型面走向在有限的空间里尽力放缓，与 前围下板的搭接面一般采用圆弧型面搭接。在中央通道的安装 点优先放置到小平面上：其一：避免大面积接触。其二：起到 加强作用。
车身正向开发关键工具：主断面设计概述
1 什么是主断面？与造型表面（外饰与内饰表面）相关的、整车结构的重要部位的断面，基本上能体现出整个车身的重要结构特性和车身的主要性能参数（如车身的弯曲刚度、扭转刚度、结构的耐碰撞性等性能）及零部件的配接关系，是控制车身设计边界及性能参数、校核造型可行及概念设计、质量的重要工具，是车身工程可行性分析的重要手段和指导车身结构设计的重要依据[1]。
1.1 很多汽车企业及工程师将所有断面统称为主断面是有失偏颇的、断面是车身设计常用的一种表达形式及设计校核工具，一般根据正向开发流程进展：人机布置—局部布置- 详细设计（Package –Layout- Detail Design ）三个设计阶段，因此对应的正向开发流程一般依次展开硬点断面、主断面、典型断面设计，下面介绍各个断面的详细定义及概念。
1.2 硬点断面 ：一般是用于早期的车身总布置、人机工程、造型可行性分析。
硬点断面一般体现一系列物理特性用来建立造型与人机布置、尺寸硬点等关系、也用来校核整车布置及系统可行性，确保各系统（含动力、底盘等）跨功能达成一致，硬点断面贯通人机控制点，体现整车轮廓尺寸，数量一般为10个左右，譬如过第一排H 点X 向硬点断面。
此阶段主要关注人机空间及整体空间布局，对车身内部详细的结构及配接关系将在主断面阶段进行细化。
图2 H 点硬点断面1.3 主断面：主断面用于布置硬点锁定后，前期的概念设计及造型选择及工程方案选择分析，也用于造型边界输入反馈。
一般体现整车结构的重要部位设计概念、生产制造、搭接关系、安装结构、密封间隙等。
数量一般为20-40个，作为造型可车身正向开发关键工具：主断面设计概述王聪浙江极氪汽车研究开发有限公司 浙江省宁波市 315336摘 要： 文章通过结合车身正向开发过程，将硬点断面、主断面、典型断面进行了详细的概念定义及区分，各个阶段断面设计的侧重点与数量位置都存在差异，但又都承前启后。
还通过举例A 柱主断面设计，介绍了主断面设计过程：设计目标定义，设计基准、输入，设计步骤，设计要点及要求等，读者能够体验‘会当一览众山小’的系统性整体视角，也能真切领悟‘身缘只在此山中’的细节实践。
