二次升压电路
电容二极管升压电路图大全(六款电容二极管升压电路设计原理图详解)
电容二极管升压电路图大全（六款电容二极管升压电路设计原理图详解）电容二极管升压电路图（一）如图为晶体二极管-电容十倍升压电路。
该电路可作为臭氧产生器、助燃器等直流电压电路。
当电路未通电时，各处电平都是0V。
当通电时，右上角+5V_ALWP通过D32的1引脚对C710、C722、C715、C719进行充电，此时电容上两端的电位如上图所示。
此时+15V_ALWP输出端口的实际电平为5V。
当U64的Y引脚开始输出幅值为5V的方波，当Y第一次处于5V电位时：1.由于电容两端的电压不能突变，此时C715两端的电压为左边5V，右边为10V，然后电流经过D35的2引脚对C719电容充电，充完电后C719的电压升到了10V。
2.同时，Y输出的5V也对C710进行充电，C710两端的电压为左边5V，右边为10V，然后电流经过D32的2引脚对C722进行充电，充完电后C722的电压升到了10V。
此时+15V_ALWP输出端口的实际电平为10V。
当U64的Y引脚开始输出幅值为5V的方波，当Y第一次处于0V电位时：1.由于电容两端的电位不能突变，此时C715两端的电压为左边0V，右边5V。
当C715电压为5V后，由于C722电压10V大于C715的5V，C722会对C715充电。
充电后C715=C722=7.5V。
此时C715的电压依然比C719的电压低。
但是由于D32二极管反向截止，所以C719不会对C715充电。
C719的电压保持在10V。
2.同时，C710的电压为左边0V，右边5V，C722的左端电压为7.5V，由于D32的2引脚的反向截止，C722依然不会对C710充电，C722保持在7.5V。
当Y第二次处于5V时，C722通过C710、D32的2引脚又被充电为10V。
当Y又处于低电平时，C722（10V）对C715（7.5V）充电。
C715的电压变为8.75V。
经过数次过程后，C715两端的电压差上升为了10V，当Y再次为5V时，C715的右端的电位变为了15V。

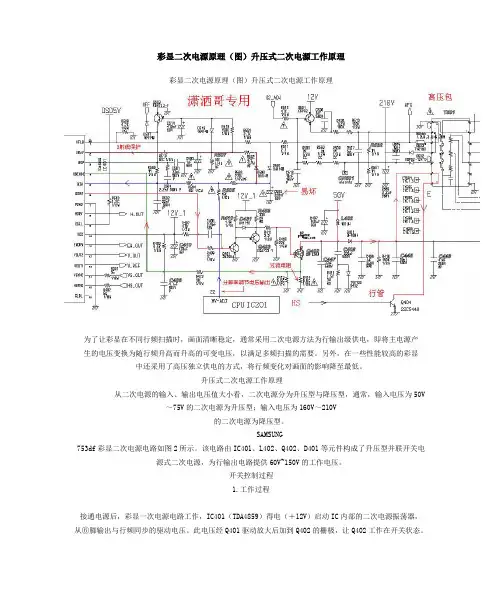

彩显二次电源原理(图)升压式二次电源工作原理
彩显二次电源原理（图）升压式二次电源工作原理彩显二次电源原理（图）升压式二次电源工作原理为了让彩显在不同行频扫描时，画面清晰稳定，通常采用二次电源方法为行输出级供电，即将主电源产生的电压变换为随行频升高而升高的可变电压，以满足多频扫描的需要。
另外，在一些性能较高的彩显中还采用了高压独立供电的方式，将行频变化对画面的影响降至最低。
升压式二次电源工作原理从二次电源的输入、输出电压值大小看，二次电源分为升压型与降压型，通常，输入电压为50V～75V的二次电源为升压型；输入电压为160V～210V的二次电源为降压型。
SAMSUNG753df彩显二次电源电路如图2所示。
该电路由IC401、L402、Q402、D401等元件构成了升压型并联开关电源式二次电源，为行输出电路提供60V~150V的工作电压。
开关控制过程1.工作过程接通电源后，彩显一次电源电路工作，IC401（TDA4859）得电（＋12V）启动IC内部的二次电源振荡器，从⑥脚输出与行频同步的驱动电压。
此电压经Q401驱动放大后加到Q402的栅极，让Q402工作在开关状态。
在Q402饱和导通期间，+50V电压经L402、Q402、R413、Q414形成电流回路。
此期间电能化为磁能储存在电流L402中，这时储能电感L402的电动势极性为左正右负，如图3所示。
当Q402截止时，L402电动势极性变为左负右正，如图4所示，此时储存在L402中的能量通过D401释放给电容C409及行输出电路。
L402中能量释放完毕后，就完成了一个工作周期，下一个周期结束后，Q402饱和，L402储能，此时C409向行输出级供电。
从上述分析可知，供给行输出级的电压高低取决于L402中储能的多少，而L402储能的多少又与Q402的饱和导通时间有关，即通过改变IC401⑥脚输出信号的占空比，就可控制开关管Q502的导通时间，从而控制二次电源的输出电压。
2.稳压控制若因某种原因二次电源输出电压升高时，行输出变压器T501⑤～⑦绕组的感应电压也会升高。
升压站5001开关二次控制图要点
升压站5001开关二次控制图要点1.高压侧PT断线至NCS信号由出线PT二次小开关四个常闭并联后送NCS。
其中PT1线圈带NCS与电度表屏，二次小开关为-F1，还带远动计费，二次小开关为-F4。
PT2线圈带Ⅰ母断路器保护、启备变保护A屏、二次小开关为-F2。
PT3线圈带启备变故障录波器、启备变保护A屏、有电闭锁继电器-K1，二次小开关为-F3。
PT4线圈为开口三角，带线路故障录波器，无二次小开关。
2.5001开关：两组跳闸线圈分别取自两组直流母线，直流小开关1ZKK、2ZKK供电，在500kV#1接口屏上。
合闸回路与第一组跳闸线圈在同一控制回路。
3.500kVⅠ母断路器保护和就地断路器集中控制箱电源都取自双路控制电源。
4.5001开关的操作和信号回路都通过500kVⅠ母断路器保护屏端子排送到就地断路器集中控制箱。
合闸方式：NCS测控单元合闸。
第一组跳闸线圈跳闸方式：操作跳闸： NCS测控单元跳闸；保护跳闸：Ⅰ母差保护、断路器保护、启备变电量保护、启备变非电量保护。
第二组跳闸线圈跳闸方式（无操作跳闸）：保护跳闸：Ⅰ母差保护、断路器保护、启备变电量保护、启备变非电量保护。
5.开关有10组重动继电器，分别为：-K1弹簧未储能、-K2为SF6压力报警、-K3为加热照明断路器跳闸、-K4为电机断路器跳闸、-K5为SF6压力闭锁、-K6为断路器非全相、-K7为断路器就地控制、-K8为控制回路断线、-K9为保护动作、-K10为出口跳闸。
-K1——-K7为断路器集中控制箱带，-K8——-K10为500kVⅠ母断路器保护屏直接带。
6.5001断路器至NCS信号（10组重动继电器都送）：断路器三相已合闸、断路器三相已跳闸（以上二信号由断路器集中控制箱供）、断路器就地控制（-K7常开）、弹簧储能未满（-K1常开）、SF6压力报警（-K2常开）、加热照明断路器跳闸（-K3常开）、电机断路器跳闸（-K4常开）、SF6压力闭锁（-K5常开）、断路器非全相（-K6常开）、控制回路断线（-K8常开）、保护跳闸（-K9常开）、出口跳闸（-K10常开）、装置故障及失电（断路器保护柜带）。
德州一变压站高压二次参考图
10kv高压柜二次原理详解
10kv高压柜二次原理详解10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。
PT二次电压回路介绍
04 PT二次电压回路的维护与 保养
PT二次电压回路的日常维护
每日检查PT二次电压回路的 外观，确保没有异常现象， 如破损、烧焦等。
每日检查PT二次电压回路的 绝缘电阻，确保其符合标准 要求。
每日检查PT二次电压回路的 接线是否紧固，防止因接触 不良引起的故障。
每日检查PT二次电压回路的 运行情况，确保其正常运行。
PT二次电压回路的发展挑战与机遇
技术创新与突破
面对技术发展的挑战，需要不断 进行技术创新和突破，提高PT二
次电压回路的性能和可靠性。
市场需求与竞争
随着市场竞争的加剧，需要加强市 场调研和产品差异化，以满足不同 客户的需求和提高竞争优势。
政策支持与合作
抓住政策支持和合作的机遇，加强 与政府、企业和研究机构的合作， 共同推动PT二次电压回路的发展和 应用。
感谢您的观看
THANKS
断线故障
PT二次电压回路在运行过程中，可能出现一相、两相或三相断线故障，导致保护装置和监控系统无法正常工作。
处理方法
检查PT二次电压回路的电缆、端子排、熔断器等设备，发现故障点后及时修复或更换，同时定期进行巡检和维护， 确保回路正常运行。
PT二次电压回路的短路故障及处理
短路故障
PT二次电压回路发生短路时，会 产生很大的短路电流，对设备造 成严重损坏。
PT二次电压回路的定期保养
01 定期对PT二次电压回路进行全面检查，包 括外观、接线、绝缘电阻等。
02 定期对PT二次电压回路进行清洁，保持其 整洁。
03
定期对PT二次电压回路进行测试，确保其 性能正常。
04
定期对PT二次电压回路进行预防性试验， 提前发现并处理可能存在的隐患。
10KV开关柜二次原理图详解讲解
结构与按钮类似， 但其动作要由机械撞击。
常开（动合）触头 常闭（动断）触头
电路符号 S和QF 电路符号 S和QF
1-4 控制器件-继电器类型
继电器和接触器的工作原理一样。主要区别在于，接触器的主触头可以通过大 电流，而继电器的 触头只能通过小电流。所以，继电器只能用于控制电路中。
图或设计； 4 原理图上所有电器，必须按国家统一符号标注，且均按未通电状
态表示； 5 继电器、接触器的电压线圈只能并联，不能串联； 6 控制顺序只能由控制电路实现，不能由主电路实现。
2-1 分闸合闸-初始状态
L+
QA1
5
SA
6
SA置于就地
1、2接通 1L
2R
PML
KA1 SEL KCO
PML
IN
QA1断开
XB1 XB2 XB3
KO S3
QF QF S2
HQ KO
QA1
L-
QF TQ
S9
S8
S1 S2
QF
QF
M
S3
QF接通
KCO Y1
SEL IN
KA1
3-1 防止开关跳跃原理
L+
QA1
PML SB1
按下SB1
KO
S3 QF
QF S2
HQ KO
QA1
L-
10KV ABC
负载
10KV真空 开关
3-2 防止开关跳跃原理
SB1
SB2
XB4 1HL2
2HL2 3HL2
SEL SEL SEL QF WS
XB1 XB2 XB3
KO S3
QF QF S2
二次回路原理图、展开图、接线图
容
提
3 小结：电气图的基本表示方法
要
精品课件
一、二次展开接线图基本知识
8
DL跳闸线圈
断路器 流互
中间继电器 信号继电器1/3/7
一、二次展开接线图基本知识
9 将上述原理图转换为二次展开图
精品课件
2021/3/7
一、二次展开接线图基本知识
❖ 二次电路展开图的基本出发点是按回路展开，如： 交流电流回路、交流电压回路和直流回路等。同 一个元件的各部分可能出现在不同的回路。
1.电路表示法 (1)多线表示法：每根连接线或导线各用一条图线表示的方法。 (2)单线表示法：指两根及以上的连接线或导线只用一条图线表示的 方法。 (3)混合表示法：指在同一图中，一部分采用单线表示法，另一部分 采用多线表示法。
2.电气元件的表示法 (1) 集中表示法：把一个元件各组成部分的图形符号绘制在一起的 的方法。 (2)半集中表示法：把一个元件某些组成部分的图形符号在简图上分 开布置，并用机械连接线表示它们之间关系的方法 。 (3) 分开表示法：是把一个元件各组成部分的图形符号在简图上分 开布置，仅用项目代号表示它们之间的关系。
的设备为二次设备，对否？
对不对 呢？
精品课件
断路器 流互
三、认识二次原理接线图
DL跳闸线圈
中间继电器 信号继电器 时间继电器 电流继电器
4
精品课件
三、认识二次原理接线图
❖ 二次电路原理接线图的特点是：电气装置的一次设备 （断路器及隔离开关等）和二次设备（各种继电器等） 在同一个图上，整个系统的概念清晰明了，有利于初学 者理解整个系统的原理和基本工作过程。
❖ 回路标号一般由3位或3位以下的数字组成。当需 要标明回路的相别和其他特征时，可在数字前加上 必要的文字符号。对于不同用途的回路规定了标号 数字的范围。(见附录5) 。
10KV开关柜二次原理图详解讲解
2-10 分闸合闸-真空开关合上后
L+
QA1
5
SA
6
1L 2R
PML
SB1
SB2
KA1
PML SEL KCO
绿灯灭
IN
XB4
红灯亮 1HL2
黄灯亮
SEL SEL SEL
2HL2
QF WS
XB1 XB2 XB3 3HL2
开关辅助 接点变换
S2闭合
合闸线圈 失电
QA1
KO
S3 QF S2
S3闭合 QF
SEL SEL SEL
204 206
QF WS
XB1 XB2 XB3
KO S3
QF QF S2
HQ KO
QA1
L-
S9
S8
S1 S2
QF
QF
QF
M
S3
OFF
Y1
KCO SEL KA1 IN
L+
QA1
4-3 继电保护-过流
5
SA
6
1L 2R
PML
SB1
SB2
KA1
PML SEL KCO
SEL的205-206接通
常开
（流过的电流小，无需加灭 弧装置）
常闭
KM
1-6 控制器件-时间继电器类型
瞬时动作 通电延时式 断电延时式
常闭触点 常开触点
常开 通电后延时闭合 常闭 通电后延时断开 常闭 断电后延时闭合 常开 断电后延时断开
1-7 控制器件-继电接触控制电路读图和设计中 应注意的问题：
1 首先了解工艺过程及控制要求； 2 搞清控制系统中各电机、电器的作用以及它们的控制关系； 3 控制电路中，根据控制要求按自上而下、自左而右的顺序进行读
6kV开关柜二次控制原理图
工程部技术培训
开关柜二次回路控制原理与接线
电压互感器PT的V-V接法
高压熔断器 高压绕组
低压绕组 手车工作位接点
低压熔断器
一次侧线电压
10/0.1KV
二次侧线电压
电压小母线
9
工程部技术培训
开关柜二次回路控制原理与接线
电压互感器PT的Y-Y接法
开口△
一次相电压
零序电压
10/√3:0.1/√3:0.1/3KV
二次相电压
10
工程部技术培训
储能弹簧
电流互感器
分闸弹簧
开关柜二次回路控制原理与接线
储能电机
分闸指示
远方允许
本地合闸
合闸线圈
避雷器
接地开关
带电显示
零序互感器
远方合、分闸
本地分闸
分闸线圈
合闸指示
保护出口 11
工程部技术培训
开关柜二次回路控制原理与接线
联锁
机械联锁 (五防联锁)
合闸位手车不能移动 工作位合闸位不能合地刀 带电时不能移动隔离车 合闸位不能推进隔离车 防止进入带电间隔。
航空插头 互感器 加热照明 门板 元件板 外引信号
端子排
各部分之间需要连接的线， 均需要在端子排上连接
小母线
电源 +KM、-KM、+HM、-HM、L、N、 电压 A630，B630，C630，N600 信号 光字牌、信号公共端
16
工程部技术培训
开关柜二次回路控制原理与接线
常用控制功能原理:
合分闸及防跳 储能 联锁 断线监视 PT断线检测 小母线切换 备自投 同期检测 自动准同期 系统接地(绝缘监视)
分闸指示
工作位置
PT二次电压回路介绍
大接地系统中,PT开口三角形绕组额定电压为100V,而小接地系统 中为100/3V 因为要求单相接地的时候 零序电压显示为100V 易于记忆. 大接地的时候由于中性点电位固定为0,所以1相金属性接地以后 Uo=-Ua=100V变比一相就是100V 小接地中,地电位移到了接地相,中性点电压升高为相电 压,Uo=Ub+Uc.而其他两相电压均升为线电压且角度相差60°,开 口三角形度的两相电压向量相加以后为3倍的相电压变比为 100/3VUo=3100/3=100V
性点电位的不等而引起的附加电压造成了电压二次回路中 性点发生偏移
b.PT二次回路中性点未接地或接地不可靠.由于有较大的 接地电阻,使得PT二次回路中性点的电位为悬浮电位.
c. PT的不同二次绕组引至控制接地时用同一根电缆芯. 如果PT二次开口三角绕组与星型绕组用同一根电缆芯引 至控制室接地时,在系统正常运行中,由于星型绕组的负载 在公用电缆芯上产生压降,将会造成开口三角绕组有输出.
几个概念
PT并列：两段母线,每段母线一台PT,当I母PT预试时,需要退出运行,而此时I母的 保护继续运行考虑到带低压闭锁功能,保护失去电压会发生误动,此时需要用II母PT维 持两段母线上的保护电压,因此,需要 PT并列.并列时先并一次,合母联/分段开关,再将 PT并列把手打在并列位置.需要将母联/分段开关的两侧刀闸、开关接点串接到二次
PT并列回路中,确保只有在一次并列的情况下,二次才能并列.
切换：双母接线,I、II母分列运行,当线路在I母运行时,二次必须取I母电压,II母同.当 运行人员进行一次隔离开关的切换时,二次电压也能自动切换,采用刀闸辅助接点来 控制.一般取刀闸常开接点来启动重动线圈,取刀闸常闭接点来复归重动线圈.另外, 电压经刀闸接点进行切换,也是为了防止PT二次反充电.
二次升压电路
显示器整机工作流程:显卡输出RGB三色信号和行场同步信号,分别送到前级视放芯片和CPU，通上220V交流电开机，电源开始工作输出多路电压给负载各电路供电，其中一路输出6.3V的供电给HT (灯丝)供电。
另外还输出正几十伏(80V)的电压给阴极供电。
CUP工作以后，在输出到行场振荡芯片，强迫的使行场振荡器的振荡频率和行场同步信号的频率一致。
行振荡信号经行推动电路进行放大后加到行管的B极，从而驱动行管工作去带动高压包产生两万多伏的高压给阳极供电，几千伏电压给聚焦极，几百伏的电压给加速极，负几十伏的电压给控制极供电。
同时去带动行偏转线圈产生扫描电流，使电子束在水平方向上扫描，与此同时场振荡器产生的振荡信号送到场输出电路进行放大，再送给场偏转线圈使电子束在垂直方向上扫描，行场扫描的频率和行场同步信号的频率一致，按显卡的要求显示相应的分辨率和刷新率的画面。
CUP还输出钳位脉冲信号加到前级视放芯片，使图象信号的传送和行场扫描保持一致RGB三色信号经前后两级放大分别加在红绿蓝三个阴极上与阴极上的直流供电相叠加去控制阴极发射电子的数目和速度去轰击相应的银光粉，使银光粉发出不同颜色和不同强度的光还原出图象来。
设计思路：显示器能够工作在多个显示模式下，各种模式下显示画面是由行场扫描的速度来支持的分辨率越高行扫描的速度就越快，行扫描速度越快行管的工作频率就越强。
行管的C极直流供电电压也随之升高，从而才能保证高压的稳定和行扫描电流的相对稳定。
为此设计了二次升压电路，只有行管C极供电随显示模式的变化而变化才能保证显示画面的亮度和扫描宽度基本一致。
推挽放大器的原理：1、一只NPN型三极管和一只PNP型三极管，两两B极相连两两E极相连。
NPN型三极管的E极接12V供电，PNP型三极管的C极接地。
2、其中一只三极管导通成度加强时，别个一只三极管的导通程度减弱。
3、B极输入一个能量较小的信号(方波)C极输出一个能量较强的信号，C极输出的方波信号是由直流转化而来的，输出信号的波型和输入信号的波型基本保持一致。
贵州长征有载调压开关二次电路讲解
贵州长征有载调压开关二次电路讲解贵州长征有载调压开关是一种常用于电力系统中的二次调压装置。
它具有调节电网电压的功能，以保持电网电压在合适的范围内。
下面将对贵州长征有载调压开关的二次电路进行讲解，并拓展相关内容。
贵州长征有载调压开关的二次电路主要由电流互感器、电压互感器、控制电路和执行器组成。
其中，电流互感器用于检测电网电流，电压互感器用于检测电网电压。
控制电路根据互感器的检测信号，通过执行器调节开关的位置，从而实现对电网电压的调节。
在二次电路中，电流互感器主要负责将电网电流变换成低压信号，以供控制电路进行采集和处理。
电压互感器则将电网电压变换成低压信号，用于控制电路的参考。
控制电路基于互感器的采集信号，通过运算和控制算法，计算出开关的位置，然后控制执行器的动作，实现电网电压的调节。
贵州长征有载调压开关的二次电路在实际应用中还具有一些特殊的功能。
例如，它可以实现过电压保护和低压保护功能。
过电压保护功能是当电网电压超过设定的上限时，开关会自动动作，将其切断，以保护电器设备的安全运行。
低压保护功能则是当电网电压低于设定的下限时，开关会自动动作，将其切断，以防止电器设备受到过低电压的损害。
此外，贵州长征有载调压开关的二次电路还可以实现远程监控和数据传输功能。
通过与上位机系统连接，可以实时监测电压、电流、功率等参数，并进行数据分析和处理。
同时，还可以通过通信接口将相关数据传输给运维人员，以便他们及时了解系统运行情况并采取必要的措施。
综上所述，贵州长征有载调压开关的二次电路在电力系统中起到了关键的作用。
它通过监测电网电压、电流，并通过控制算法对开关的位置进行调节，实现了对电网电压的精确控制。
其特殊功能以及远程监控和数据传输功能，进一步提高了电力系统的可靠性和智能化水平。
二次升压电路
显示器整机工作流程:显卡输出RGB三色信号和行场同步信号,分别送到前级视放芯片和CPU，通上220V交流电开机，电源开始工作输出多路电压给负载各电路供电，其中一路输出6.3V的供电给HT (灯丝)供电。
另外还输出正几十伏(80V)的电压给阴极供电。
CUP工作以后，在输出到行场振荡芯片，强迫的使行场振荡器的振荡频率和行场同步信号的频率一致。
行振荡信号经行推动电路进行放大后加到行管的B极，从而驱动行管工作去带动高压包产生两万多伏的高压给阳极供电，几千伏电压给聚焦极，几百伏的电压给加速极，负几十伏的电压给控制极供电。
同时去带动行偏转线圈产生扫描电流，使电子束在水平方向上扫描，与此同时场振荡器产生的振荡信号送到场输出电路进行放大，再送给场偏转线圈使电子束在垂直方向上扫描，行场扫描的频率和行场同步信号的频率一致，按显卡的要求显示相应的分辨率和刷新率的画面。
CUP还输出钳位脉冲信号加到前级视放芯片，使图象信号的传送和行场扫描保持一致RGB三色信号经前后两级放大分别加在红绿蓝三个阴极上与阴极上的直流供电相叠加去控制阴极发射电子的数目和速度去轰击相应的银光粉，使银光粉发出不同颜色和不同强度的光还原出图象来。
设计思路：显示器能够工作在多个显示模式下，各种模式下显示画面是由行场扫描的速度来支持的分辨率越高行扫描的速度就越快，行扫描速度越快行管的工作频率就越强。
行管的C极直流供电电压也随之升高，从而才能保证高压的稳定和行扫描电流的相对稳定。
为此设计了二次升压电路，只有行管C极供电随显示模式的变化而变化才能保证显示画面的亮度和扫描宽度基本一致。
推挽放大器的原理：1、一只NPN型三极管和一只PNP型三极管，两两B极相连两两E极相连。
NPN型三极管的E极接12V供电，PNP型三极管的C极接地。
2、其中一只三极管导通成度加强时，别个一只三极管的导通程度减弱。
3、B极输入一个能量较小的信号(方波)C极输出一个能量较强的信号，C极输出的方波信号是由直流转化而来的，输出信号的波型和输入信号的波型基本保持一致。
