双吊机钢箱梁吊装工法(国家)详解
钢箱梁安装施工方法(完整版)
杭州湾跨海大桥北航道桥主塔钢箱梁施工方案广东省长大公路工程有限公司杭州湾跨海大桥Ⅱ合同项目经理部2006.11.25钢箱梁施工方案1 工程概述杭州湾跨海大桥北航道桥为70+160+448+160+70m 五跨连续半飘浮体系双塔双索面钢箱梁斜拉桥。
桥面纵坡为 2.8%，位于R=20000m、切线长T=560m、外矢距E=7.84m的圆弧竖曲线上。
主梁为栓焊流线扁平钢箱梁，梁高 3.5 m（中心线），钢箱梁横隔板标准间距 3.75m，钢箱梁内设置两道中纵腹板，其距钢箱梁中心线间距为8.50 m。
斜拉索采用高强度低松弛平行钢丝外挤包高密度双层聚乙烯护层制成的扭绞型拉索，标准索距为15m，最大索长248.180m，重14.916吨。
全桥共设有 6 对多向活动竖向支座，分别设于B8、B9、B10、B11、B12、B13 号墩处；4 组横向抗风支座，分别设于B8、B10、B11、B13 号墩处；6 组横向阻尼限位装置，分别设于B8、B9、B12、B13 号墩上； 4 组纵向阻尼限位装置，设于B10、B11 号墩处。
在边跨辅助墩及过渡墩附近钢箱梁内设有预制混凝土压重块，避免过渡墩、辅助墩出现负反力。
全桥主梁钢箱梁划分为九类（A～I）67个梁段进行架设安装。
A 梁段48个，梁长15m，最大吊装重量约2584kN； B 梁段 4 个，梁长15m，吊装重量约2647kN；C 梁段4 个，梁长8.75m，吊装重量约1664kN；D 梁段 2 个，梁长6.5m，吊装重量约1938kN；E梁段2个，为边跨合拢段，梁长7.5m，吊装重量约1362kN；F梁段2个，梁长8.75m，吊装重量约2042kN；G 梁段 2 个，梁长13.75m，吊装重量约2548kN；H 梁段2 个，梁长7.15m ，吊装重量约1627kN ；I 梁段 1 个，为中跨合拢段，吊装重量约842kN，梁段划分见图1。
B8、B9、B10、B11、B12、B13 号墩墩顶节段钢箱梁（其中B10、B11 号墩顶各3节段即N01、N02、N03 及S01、S02、S03；B9、B12 号墩顶各1节段即NB10 及SB10；B8、B13号墩顶各1节段即N04及S04）均采用搭设墩顶支架、浮吊起吊钢箱梁至墩顶支架上、再采取水平滑移就位的方法进行安装。
钢箱梁吊装

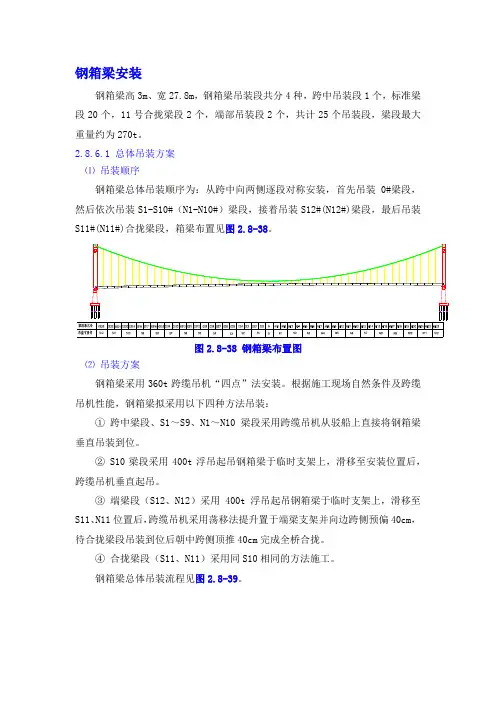

钢箱梁安装钢箱梁高3m、宽27.8m，钢箱梁吊装段共分4种，跨中吊装段1个，标准梁段20个，11号合拢梁段2个，端部吊装段2个，共计25个吊装段，梁段最大重量约为270t。
2.8.6.1 总体吊装方案⑴吊装顺序钢箱梁总体吊装顺序为：从跨中向两侧逐段对称安装，首先吊装0#梁段，然后依次吊装S1-S10#（N1-N10#）梁段，接着吊装S12#(N12#)梁段，最后吊装S11#(N11#)合拢梁段，箱梁布置见图2.8-38。
图2.8-38 钢箱梁布置图⑵吊装方案钢箱梁采用360t跨缆吊机“四点”法安装。
根据施工现场自然条件及跨缆吊机性能，钢箱梁拟采用以下四种方法吊装：①跨中梁段、S1～S9、N1～N10梁段采用跨缆吊机从驳船上直接将钢箱梁垂直吊装到位。
② S10梁段采用400t浮吊起吊钢箱梁于临时支架上，滑移至安装位置后，跨缆吊机垂直起吊。
③端梁段（S12、N12）采用400t浮吊起吊钢箱梁于临时支架上，滑移至S11、N11位置后，跨缆吊机采用荡移法提升置于端梁支架并向边跨侧预偏40cm，待合拢梁段吊装到位后朝中跨侧顶推40cm完成全桥合拢。
④合拢梁段（S11、N11）采用同S10相同的方法施工。
钢箱梁总体吊装流程见图2.8-39。
第一步：端梁支架、浅水区临时存梁支架搭设，在索塔中跨侧拼装缆载吊机。
第二步：按照从跨中至两侧顺序对称垂直吊装跨中梁段、S1-S9、N1-N9梁段。
第三步：S10梁段采用400t浮吊提升至存梁支架滑移至安装位置后，利用跨缆吊机垂直起吊，同时垂直起吊N10梁段。
第四步：S12、N12梁段采用400t浮吊吊装至临时存梁支架，并滑移至安装位置，跨缆吊机提升一定高度后采用荡移法荡移至端梁支架并向边跨侧预偏40cm。
第五步：S11、N11合拢梁段采用400t浮吊吊装至临时存梁支架并滑移至吊装位置后，利用跨缆吊机垂直起吊。
第六步：将S12、N12梁段朝中跨侧顶推40cm完成全桥合拢。
图2.8-39 钢箱梁吊装工艺流程2.8.6.2 跨缆吊机设计（1）跨缆吊机结构为保证钢箱梁吊装平稳，采用两台卷扬机提升组合成一套跨缆吊机进行钢箱梁的吊装，单台跨缆吊机提升能力为180t，一套跨缆吊机提升能力为360t，全桥共需2套跨缆吊机。
钢箱梁现场吊装施工技术
钢箱梁现场吊装施工技术摘要：伴随着我国钢铁工业进步和钢结构技术的快速更新，钢结构的桥梁在现阶段的新建道路中被广泛使用。
这类结构的桥梁具有承重性能高、建设速度快、外表美观等一系列优点，因此在现阶段已经被普遍应用。
为了进一步对钢梁箱吊装施工技术进行探究，文章联系了钢箱梁建筑的过程中遇到的一系列困难和解决方法，列举了钢箱梁吊装施工的一些常用方法，为箱梁建筑的设计提供参考。
关键词：钢箱梁; 吊装; 施工工艺;引言钢箱梁桥, 作为当前桥梁工程经常采用的结构形式, 其能够提高工程项目建设使用的安全可靠性。
然而, 在实践过程中, 钢箱梁桥现场吊装施工技术的应用, 并未发挥出应有的效果价值, 这就降低了工程项目建设使用的安全稳定性。
此情况, 工程建设人员应从实践角度出发, 即在明确钢箱梁桥工程现场吊装施工技术应用问题的情况下, 找出优化控制的方法策略。
这样一来, 桥梁工程的施工建设就不会受到施工环境复杂性的影响, 进而使工程项目建设使用的安全稳定性效果充分发挥出来, 进而服务于现代化经济建设的全面发展进程。
1钢箱梁1.1简介钢箱梁主要是由底板以及腹板、U肋等构件构成。
钢箱梁普遍应用在施工时间相对紧张、道路施工较为繁杂的市政项目施工建设期间。
通过对使用钢箱梁施工的进度与混凝土梁施工的进度进行比较发现，在大多数情况下，前者要比后者快大约一倍的时间。
因此，我国的大多数城市在开展市政项目建设期间已经逐渐利用钢箱梁施工取代了混凝土梁开展的施工[1]。
1.2生产制作的流程还有操作施工的重点对钢箱梁进行生产制作的流程中，主要包括了对结构件的形式进行分解、下料以及接板工作这两个方面的内容。
1.3对胎架进行拼装施工的流程对底板进行拼装安装（一侧腹板、隔板以及另一侧腹板）安装上盖板。
2现场的安装施工本文以某一桥梁建设项目为实例，对钢箱梁开展的安装工作进行详细介绍：2.1控制目标这部分工作包括：钢箱梁当中的轴线出现偏差、钢箱梁当中的边线出现偏差、钢箱梁当中的节段位置边点以及中点比分的绝对标高出现偏差、钢箱梁当中的节段之间的轴线出现偏差等这些问题。
钢箱梁双吊机吊装施工工法(2)

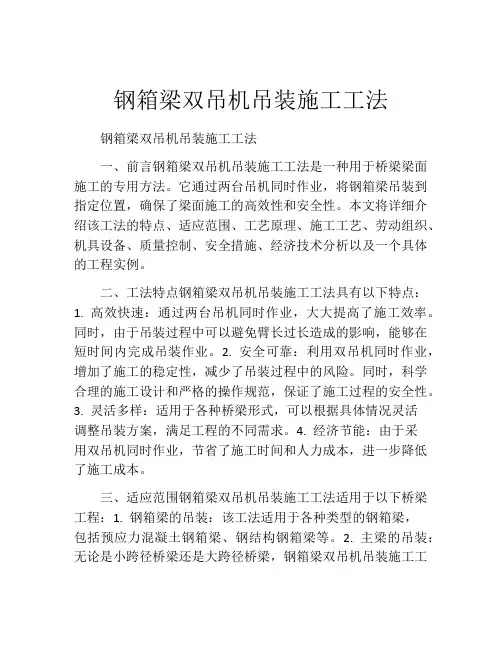

钢箱梁双吊机吊装施工工法钢箱梁双吊机吊装施工工法一、前言钢箱梁双吊机吊装施工工法是一种用于桥梁梁面施工的专用方法。
它通过两台吊机同时作业，将钢箱梁吊装到指定位置，确保了梁面施工的高效性和安全性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个具体的工程实例。
二、工法特点钢箱梁双吊机吊装施工工法具有以下特点：1. 高效快速：通过两台吊机同时作业，大大提高了施工效率。
同时，由于吊装过程中可以避免臂长过长造成的影响，能够在短时间内完成吊装作业。
2. 安全可靠：利用双吊机同时作业，增加了施工的稳定性，减少了吊装过程中的风险。
同时，科学合理的施工设计和严格的操作规范，保证了施工过程的安全性。
3. 灵活多样：适用于各种桥梁形式，可以根据具体情况灵活调整吊装方案，满足工程的不同需求。
4. 经济节能：由于采用双吊机同时作业，节省了施工时间和人力成本，进一步降低了施工成本。
三、适应范围钢箱梁双吊机吊装施工工法适用于以下桥梁工程：1. 钢箱梁的吊装：该工法适用于各种类型的钢箱梁，包括预应力混凝土钢箱梁、钢结构钢箱梁等。
2. 主梁的吊装：无论是小跨径桥梁还是大跨径桥梁，钢箱梁双吊机吊装施工工法都能胜任。
3. 特殊情况下的施工：如有限的空间、地形复杂等情况下，该工法能够灵活应对，保证施工的顺利进行。
四、工艺原理钢箱梁双吊机吊装施工工法基于以下原理：1. 吊装计算：通过对吊点位置、吊车配重、桥梁结构等因素进行综合计算和分析，确定吊装方案和吊装工况。
2. 施工工法：根据吊装计算结果，确定具体的施工工法，包括吊装顺序、吊装方式、吊装过程中的临时支撑等。
3. 技术措施：根据实际工程情况，采取相应的技术措施，确保施工过程中的安全性和效果。
五、施工工艺钢箱梁双吊机吊装施工工艺包括以下几个阶段：1. 吊点搭设：确定吊点位置，并进行相应的吊点搭设工作，包括建立吊钩、配重及支架等。
钢箱梁吊装施工方法及工艺
钢箱梁吊装施工方法及工艺1.1吊装机械选择本工程钢箱梁共计有14榀，其中左幅桥4榀，右幅桥4榀，C匝道桥3榀，D匝道桥3榀，重量均在85吨左右，其中最重的88吨，其中左幅桥和右幅桥采用架桥机架设，C匝道桥和D匝道桥采用吊车架设。
由于现场钢箱梁的施工时两端的混凝土梁已经施工完毕，且需跨高速公路。
根据现场条件选择吊车，要求满足32米水平距离，起升高度55米（桥面高度19米），起重量达到100吨，吊装难度较大，根据吊装机械的起重能力，主吊机械选用德马克的CC2500-1型500吨履带吊进行吊装，吊装时选用主臂接66米重型杆。
10米回转半径的超起装置。
其外形尺寸及主要技术参数如下图：1.2吊耳布置图及吊耳验算每片钢梁布置四个吊耳，吊耳纵向位置见下图所示，吊耳在横向方向与腹板对齐。
D匝道钢梁吊耳设置图（蓝色圆点为吊耳位置）C匝道钢梁吊耳设置图四根吊杆同时工作吊杆内力 kN（由于D匝道重量和长度都比C匝道小，故验算C匝道）根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 9.1.2，需验算三个吊环同时发挥作用的工况。
三根吊杆同时工作吊杆内力 kN工程所采用的吊耳材质为Q345，板厚为30mm，临时板式吊耳与钢箱梁顶板连接采用双坡口全溶透焊接，坡口角度为60°，板孔孔径为50mm，耳板外缘有效半径为100mm，吊耳长度L为250mm，板式吊耳大样图如下图所示：根据《钢结构设计规范》对吊耳进行计算：耳板强度计算如图所示，拉应力的最不利位置在A －A 断面，其强度计算公式为：589000128.820076.2230n P MPa MPa A σ===<⨯⨯满足要求。
焊缝强度计算589000103.3200(250225)25n P MPa MPa A σ===<-⨯⨯式中：σ――拉应力P ――荷载n A ――耳板与钢梁顶板焊缝接触面积满足要求。
1.3钢丝绳及卸扣的选择吊车吊装钢箱梁示意图如下：由于钢箱梁两侧均有相同配置的钢丝绳，最重钢箱梁99t，单个吊点受力为25t，钢丝绳角度为60度，实际钢丝绳拉力为25/SIN60=21.8t，可取实际单绳拉力约为30t，根据钢丝绳使用拉力公式P＜Q/K，其中Q为钢丝绳破断力，K为钢丝绳使用安全系数，取为6，可求得钢丝绳破断力Q＞P*K=300*6=1800kN，查五金手册可知取φ=70㎜的钢丝绳满足要求。
箱梁吊车吊装施工方案
箱梁吊车吊装施工方案1. 引言箱梁吊车是一种专门用于吊装和运输重型箱梁的机械设备，广泛应用于桥梁、高架、隧道等工程施工中。
本文档将介绍箱梁吊车吊装施工方案，包括前期准备工作、吊装流程和安全措施等内容。
2. 前期准备工作在进行箱梁吊装施工之前，需要进行以下准备工作：2.1 设计评审在施工开始之前，需要对吊装方案进行设计评审。
确定吊装方案包括吊车的型号、吊装点的位置、起吊高度、起重量等。
2.2 场地准备合理的场地准备是保证安全施工的前提。
需要清理施工区域，并确保场地平整、无障碍物。
同时，要设置合适的施工标志和警示牌，保证施工区域的安全。
2.3 箱梁检查在吊装之前，需要对箱梁进行检查。
检查箱梁的尺寸、重量、焊接质量等，确保符合强度和质量要求。
同时，还需要检查箱梁的吊装点和吊装孔是否完好。
2.4 通信设备在吊装作业中，需要保持与操作人员之间的良好沟通。
因此，需要配备可靠的通信设备，如对讲机或无线电台，以确保顺畅的指挥和操作。
3. 吊装流程箱梁吊车吊装的一般流程如下：3.1 吊装前准备在吊装前，需要确保以下几点：•箱梁是否符合吊装重量要求；•吊车是否达到安全工作状态；•吊装点位置是否设置正确；•吊车和吊装点之间是否有足够的操作空间。
3.2 系扣绳索根据设计要求，在箱梁上设置沉放孔，并在吊车上连接合适的绳索。
通过适当的系扣方式，确保绳索能够牢固地固定在箱梁上。
3.3 起吊操作在起吊操作中，应注意以下几点：•操作人员应保持良好的沟通，确保各项工作有序进行；•操作人员应根据吊装方案调整吊车位置，确保吊装点与箱梁吻合；•吊装过程中，应保持起吊速度平稳，避免突然加速或减速。
3.4 旋转调整在箱梁起吊后，需要进行旋转调整，使箱梁的位置和方向与设计要求一致。
操作人员应根据实际情况，精确地控制吊车的动作，以确保箱梁的准确放置。
3.5 下放箱梁箱梁吊装完成后，需要将其安全地放置在设计位置。
操作人员应缓慢下放箱梁，在放置过程中，确保箱梁与支撑点之间有足够的间距，避免发生意外事故。
钢箱梁吊装专项方案讲解
目录第一章、工程概况一、工程范围二、钢箱梁结构特点三、周边环境地形四、编制依据五、执行的规范、标准第二章、施工总体方案概述一、对现场的要求二、钢箱梁分段方案三、钢箱梁吊装流程四、吊装设备的选择五、工程特点、难点及对策第三章、施工准备工作一、方案编制和评审二、分段厂内制作要求三、人员准备四、物资准备五、现场施工前的准备工作六、分段就位时，轴线，标高的控制七、吊装用吊环设计，吊装索具、卸扣配备第四章、运输方案一、运输要求二、运输车辆选择三、运输道路四、钢箱梁在工地内的路线和停车位置五、钢箱梁的装车与固定六、车辆行驶七、钢箱梁在工地内的路线和停车位置第五章、钢箱梁的安装一、现场测量和划线二、安装施工过程三、吊装注意事项第六章、钢箱梁工地焊接工艺一、焊接材料及辅助材料二、焊接工艺三、焊缝检验第七章、钢结构涂装工艺一、涂装配套及膜厚二、涂装基本要求三、涂装检验第八章、项目人员和管理组织机构第九章、施工机械设备第十章、施工进度计划和劳动力使用计划一、施工进度计划二、吊装劳动力使用计划第十一章质量保证措施一、项目检验制度二、施工前准备阶段三、施工过程第十二章、保证职业健康、安全生产、文明施工的技术措施一、职业健康安全管理的一般规定二、安全教育三、安全检查四、安全设施五、安全用电六、安全防火七、文明生产第一章、工程概况一、工程范围XXXX二、钢箱梁结构特点连续钢箱梁共有三跨，跨距分别为67.2m+41.8m+64.5m，总长173.4米。
钢箱梁为箱形结构，主体宽8.7米，中间设有3道纵向腹板；沿长度方向每隔2m设一道横向加强结构。
桥面板纵向设有U型槽加强材，桥底板纵向设有扁钢加强材。
箱梁中心高2.7m，桥面距地面净高度约为26米。
结构中心线为圆弧曲线。
钢箱梁结构见设计图（图2）。
钢箱梁材料为Q345qD，钢结构总重量约为955吨。
三、周边环境地形1、工地位于XX路、XX路的相交处，工地范围内全部封闭，受外界影响较小，较利于施工。
钢梁双汽车吊吊装施工技术分析
钢梁双汽车吊吊装施工技术分析摘要：钢梁结构具有杆件和节点多，构造较为复杂的特点，因此，本文通过介绍钢梁的吊装施工方法和技术措施，分析在吊装过程中可能出现的难点问题，提出钢梁双汽车吊吊装施工技术要点。
仅供业内同行参考。
关键词：钢梁；双汽车吊；吊装；施工技术；1 汽车吊具概述汽车吊具由轴承座、车组、框架、吊臂、支撑等组成。
吊臂型材的形状不同，有圆管、矩形管、方管之分。
吊具外形不同，有门型、L型之分。
门型吊具如果一个吊臂固定，另一个吊臂活动，称为可调节型吊具。
吊具前支撑一般有支撑销，如果为了满足车身工艺条件取消支撑销，也可以将平整的支撑块改为锯齿形，用来增大支撑与车身之间的摩擦力，减小运输过程中的晃动，防止车身磕碰损伤。
加强管可以设置在吊臂的上端或下端，L型吊具的加强管通常是斜撑，起到加固作用。
2 工程概况某建筑项目长63.5m、宽34.5m，且周围均有大型建构筑物，距离场地东侧13m为62m高的密集住宅小区建筑;距离场地南侧23m为小学教学楼;东侧为紧邻的市政主干道，道路对面为A地铁站;北侧为一墙之隔的大型露天停车场，平时均有大量的各类车辆停靠和移动。
从地面环境位置分析及周边状况来看，该会议大厅施工作业空间有限。
根据建设单位提供的周边管线图得知，基坑北侧、西侧周边管线有军用电缆、电力管线、通讯管线、雨水管线以及污水管线等，东侧、北侧周边无管线，施工场地情况复杂。
3 吊装施工方案分析3.1 特点及难点该大型建筑项目的吊装施工，具有如下系列特点和难点。
3.1.1 整体厂内制作工程的预埋型钢、H型钢梁等，所用Q355B钢材均为高强度钢。
管桁架、钢柱、钢梁的对接为一级焊缝，相贯线切割，板厚较大、长度大、重量大。
这些成品及半成品构件，整体制作和焊接在工厂内完成。
制作时应统一考虑构件空间形式、吊车起吊能力、避免现场焊接，综合考虑其尺寸和刚度加强等措施。
3.1.2 钢结构运输变形要求高主梁的截面尺寸大、长度大，其侧向强度一般，在大件运输中如何确保构件不发生挠曲、扭转等不良变形亦是本工程的难点。
双梁起重机安装方案
双梁起重机安装方案1.安装环境评估在开始安装之前，需要对场地进行评估。
评估的重点包括地基承载能力、梁下距离和顶部空间等因素。
必须保证场地能够承载起重机的重量，并且有足够的空间，以确保起重机的充分运动。
2.组装塔式起重机首先，需要把起重机的各个组成部分（如塔臂、底座、动臂等）进行组装，安装在适当的位置。
组装前需要检查各个部分的完整性和质量，并确保所有螺栓和紧固件都安装正确，紧固良好。
3.安装双梁和大车将预制好的双梁和大车组装好，并使用起重机将它们安装在起重机的塔臂上。
安装前需检查双梁和大车的质量和运动部件的灵活性，并保证它们与塔臂之间的连接牢固可靠。
4.安装小车和电气设备将小车和电气设备组装好，并使用起重机将它们安装在双梁上。
在安装前需要检查小车和电气设备的整体性能和连接线路是否正确连接，确保起重机可以正常运行。
5.安装限位器和安全设备安装限位器和其他安全设备，以确保起重机在操作过程中不会超出预定的运动范围，并能够及时响应并停止危险的运动。
6.连接电源并进行电气接线将电源线接好，并正确连接起重机的电气系统。
在接线前，需要先检查电气设备的安全性和电气线路的质量，确保连接线路安全可靠。
7.进行试运行和调试在进行试运行之前，需要检查起重机各部件和各项功能是否正常。
在试运行期间，需要仔细观察起重机的运行情况，并对任何异常进行及时处理。
在试运行结束后，需要对起重机进行调试，并确保其可以正常工作。
8.进行安全培训和操作指导对相关工作人员进行起重机的操作培训，使其熟悉起重机的工作原理和操作方法，并建立相关的安全操作规程，确保起重机的安全使用。
9.确定日常维护计划制定起重机的日常维护计划，包括定期的检查、润滑和保养，以确保起重机的性能和安全性能能够长期保持。
10.安全监控和管理建立健全的安全监控和管理制度，定期进行安全检查和评估，并及时处理和纠正安全隐患。
同时，进行相关记录和档案的管理，以备日后参考。
以上是一个关于双梁起重机安装方案的示例，具体的安装步骤和要求会根据具体情况有所差异。
钢箱梁双吊机施工工法
3 适用范围
适用于特大型斜拉桥超宽钢箱梁的吊装施工，通过变幅桥面吊机的使用，可有效指导不对称悬臂拼装钢箱梁的施工。
4 工艺原理
中边跨各布置两台同一型号桥面吊机，桥面吊机前移就位后，下放吊具与运梁船上的钢箱梁挂钩，4台桥面吊机同步提升，将钢箱梁提升至桥面高度后与已拼装梁段进行匹配、焊接，完成一个钢箱梁节段吊装作业，待完成相应斜拉索的张拉后，桥面吊机继续前移进行下一个钢箱梁节段的吊装作业，通过循环作业直至完成所有节段的吊装。
2 工法特点
2.0.1通过电脑控制系统、液压调节系统，实现了双吊机协同吊装钢箱梁的施工工艺，提高了超宽钢箱梁吊装的安全性，节约了梁面的作业空间。
2.0.2 采用4台吊机同步作业，共同完成双悬臂吊装施工。中边跨各有2台桥面吊机共同提升同一片钢箱梁，2台桥面吊机之间可单独进行提升也可联动进行提升，操作性好，便于控制钢箱梁的吊装姿态，有降低了对桥面吊机吊装能力的要求。
4）吊具
桥面吊机吊具由动滑轮组、主梁、扁担梁、三角拉板、调平油缸等组成，其可转动式主梁通过油缸的伸缩来改变它同扁担梁的相对角度，达到调坡的目的。为满足不同梁段钢箱梁吊装，通过扁担梁上的销栓孔与三角拉板组件的不同位置组合，使吊具滑轮轴线与不同型号梁段的重心位置重合。
5.2.2桥面吊机现场拼装
1拼装区域
2边跨桥面吊机选型
该桥北半桥边跨钢箱梁梁段型号不统一，有多种长度的钢箱梁节段，钢箱梁吊装吊幅不一致。考虑边跨钢箱梁需要变幅施工，选用2台BL250E变幅式桥面吊机。该机主要由构架、提升系统、边幅系统、行走系统、吊具等组成。
1）起升系统
每台桥面吊机的起升系统采用1台25t电动摩擦式卷扬机带动吊具提升钢箱梁，钢丝绳直径为φ36mm，倍率m=18，单绳拉力151.1KN。起升系统卷扬机及绳机构固定在桥面上。
钢箱梁整跨制作安装施工工法
钢箱梁整跨制作安装施工工法钢箱梁整跨制作安装施工工法一、前言钢箱梁作为一种常用的桥梁结构，其整跨制作安装施工工法在实际工程中得到了广泛应用。
该工法通过采用一系列的施工工艺和技术措施，能够有效地保证施工质量，提高工程效率，并且具有一定的经济性。
本文将对钢箱梁整跨制作安装施工工法进行详细介绍，以便读者能够全面了解该工法的原理、施工方法和工程实例。
二、工法特点钢箱梁整跨制作安装施工工法具有以下几个特点：1. 施工速度快：采用工地预制、整体吊装和现场拼装的方式，大大缩短了施工时间。
2. 质量可控：通过预制工厂化生产，加工精度高，施工过程中控制严格，保证了施工质量。
3. 施工周期短：整个施工过程分为预制、运输和现场安装，减少了工期，提高了工程进度。
4. 结构性能优良：钢箱梁具有良好的抗弯刚度和承载能力，能够满足不同跨度的桥梁需求。
5. 维护方便：采用整体焊接方式，具有良好的防水、防腐和抗震性能。
三、适应范围钢箱梁整跨制作安装施工工法适用于大跨度、大荷载和复杂地形条件下的桥梁施工。
特别适用于高速公路、铁路、城市道路等交通重要线路上的桥梁建设。
四、工艺原理钢箱梁整跨制作安装施工工法的基本原理是将梁体在预制厂进行加工制作，然后运输到现场进行整体吊装和拼装。
具体工艺原理如下：1. 设计阶段：根据工程要求，确定梁体的几何形状、尺寸和材质等参数。
2. 预制阶段：在预制厂进行梁体的加工制作，包括板材的切割、焊接装配、涂装等工序。
3. 运输阶段：将预制梁体按照运输计划进行装车运输到施工现场，确保安全和及时到达。
4. 吊装阶段：使用起重机或吊车将梁体整体吊装至桥墩上，按照设计要求进行定位和调整。
5. 拼装阶段：将吊装好的梁体进行拼装，通过焊接或螺栓连接，形成整体的桥梁结构。
6. 完工阶段：对施工质量进行检查和验收，确保梁体的稳定性和结构完整性。
五、施工工艺钢箱梁整跨制作安装施工工法的施工过程主要包括以下几个阶段：1. 预制准备：将梁体所需的材料进行切割、加工和组装，并进行质检和涂装防腐处理。
大跨度重型箱梁双机吊装施工技术
Ｖ０ｌ３ Ｎｏ １ ＿３ ．ｌ
建
筑
施
工
Ｂ ＩＤ Ｎ ０ Ｓ Ｒ Ｃ １Ｎ Ｕ Ｌ Ｉ ＧＣ Ｎ Ｔ Ｕ Ｔ０
大 跨 度 重 型 箱 梁 双 机 吊装 施 工 技 术
Ｃｏ ｔ ｕｃ ｉ ｎ Ｔｅ ｈ ｌ ｇ ｏ ｅ ｔｏ ｆＬｏ －Ｓ ｎ Ｈｅ ｖ ｎｓ ｒ ｔｏ ｃ ｎｏ ｏ ｙ ｆ ｒＥｒ ｃ ｉ ｎ ｏ ｎｇ ｐａ ａ ｙ
第 １ 期 １
沈 利、 杨治华 、 华、 庆 ： 唐 刘 大跨度重 型箱梁双机 吊装施 工技 术
（） ２ 方案 二 ： 用两 台 ４０ｔ 拟采 ５ 汽车吊。其优 点是不需 要在汽车 吊支腿下作地基加 固（ 可停置在距河道边较远处 ） ， 这既可节约成本 ， 又可加 快施 工进度且安全可靠 。缺点是进 出施 工现场不太方便 ， 出场费及机械台班费有较大幅度 且进
提高 。
距离 ４ ｍ 垂直距离 １ ） ， ０ｍ ； 在距离汽车吊支腿和行走路线
最大 限度地靠 近河道 停放 ， 我们经过计算 ， 发现 其对 吊臂作 业幅度 （ 半径 ） 要求很高 ， 存在一定安全隐患 ： 另外 ， 在支腿 下
（ ）新建 惠新港桥西侧 紧靠江港磷酸 盐厂 ， ２ 属于 危险品
区， 施工时要严加隔离。
（） ３ 本工程施 工现场状况 为宽 １ ｍ的四级公路 ， 线 ０ 沿
Ｂｏ ｒ ｅ ｔ ｕｂｌ ａ ｓ ｘ Ｇｉ ｄ ｒｗｉｈ Ｄｏ ｅ Ｃｒ ｎｅ
口 沈 利 杨治华 唐 刘 华 庆
（ 上海南汇建筑工程有 限公 司 ２ １ ０ ０３ ） ０
【 要】 摘 根据上海惠新港桥跨 径大小、河流情况、交通 流量及周 围环境 等具体情 况，选择采 用两台 ４０ｔ ５ 汽车 吊，停在 河道
钢箱梁双吊机吊装施工工法
钢箱梁双吊机吊装施工工法钢箱梁双吊机吊装施工工法一、前言钢箱梁双吊机吊装施工工法是一种应用广泛且成熟的工程施工技术，适用于各类桥梁、高架、隧道等建设工程中的梁体吊装作业。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点钢箱梁双吊机吊装施工工法具有如下特点：1. 高效快速：采用双吊机同时作业，可以大幅度提高施工效率，节省施工时间。
2. 协调灵活：采用双吊机作业，可以实现各种角度和位置的吊装，提高了施工的灵活性。
3. 进度可控：通过科学的施工组织和协调，可以准确把握吊装计划，确保施工进度。
4. 质量可靠：采用先进的吊装工艺和技术措施，能够保证吊装过程中的安全和稳定性。
5. 适用范围广泛：适用于大中小型桥梁、高架、隧道等各类建筑工程的梁体吊装作业。
三、适应范围钢箱梁双吊机吊装施工工法适用于以下类型的工程：1. 各类桥梁：包括公路桥梁、铁路桥梁、高速公路桥梁等。
2. 高架：适用于城市高架、高架快速路、铁路高架等。
3. 隧道：适用于地铁隧道、铁路隧道等。
四、工艺原理钢箱梁双吊机吊装施工工法的原理是通过双吊机协同作业，实现梁体的吊装。
具体措施包括：1. 吊装计划设计：根据具体施工要求，制定合理的吊装计划，并提前进行模拟和试验验证。
2. 吊装位置的确定：结合设计和现场情况，确定吊装位置和方向，确保吊装过程中的安全和稳定。
3. 吊装方法选择：根据梁体类型和场地条件，选择合适的吊装方法，如卧式吊装、立式吊装等。
4. 吊装方案制定：制定详细的吊装方案，包括吊装顺序、起重吊点、吊装参数等，确保施工过程的安全和顺利进行。
五、施工工艺钢箱梁双吊机吊装施工工法的施工工艺可以分为以下几个阶段：1. 基础准备：包括场地清理、基础处理、预埋件安装等。
2. 吊装准备：包括吊装方案制定、吊装机具设备准备、吊装参数计算等。
3. 吊装作业：根据吊装方案，通过双吊机同时作业，进行梁体的吊装和安装。
地下构筑物上钢箱梁吊装施工工法(2)
地下构筑物上钢箱梁吊装施工工法地下构筑物上钢箱梁吊装施工工法一、前言地下构筑物是现代城市建设中常见的工程项目，而钢箱梁则是地下构筑物中常用的梁材料。
地下构筑物上钢箱梁吊装施工工法是一种有效的施工方法，本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点地下构筑物上钢箱梁吊装施工工法具有以下特点：1. 快速高效：该工法可以通过合理的施工方案和操作流程，实现施工的快速高效，大大节约了施工时间。
2. 空间利用率高：地下构筑物本身空间有限，采用钢箱梁吊装工法可以最大限度地利用空间，提高资源利用效率。
3. 施工安全性高：通过合理的施工工艺和安全措施，可有效避免施工过程中的安全事故发生，保证施工人员和设备的安全。
4. 施工质量高：钢箱梁具备整体性良好、强度高、耐久性好的特点，可以保证施工出的地下构筑物的质量。
三、适应范围地下构筑物上钢箱梁吊装施工工法适用于以下范围：1. 地铁、地下通道等地下交通工程的建设；2. 水利、排水工程的建设；3. 矿山工程的建设；4. 防洪工程的建设；5. 桥梁、隧道工程的建设等。
四、工艺原理地下构筑物上钢箱梁吊装施工工法的工艺原理是将钢箱梁制作完成后，通过吊车等专用设备将钢箱梁吊装到地下构筑物的设计位置上，然后进行固定。
该工法依靠基础的设计和钢箱梁的强度，保证施工过程中的稳定性和安全性。
五、施工工艺地下构筑物上钢箱梁吊装施工工法的施工工艺包括以下几个阶段：1. 钢箱梁制作：根据设计要求和施工图纸，在工厂或工地上制作钢箱梁，包括焊接、喷漆等工序。
2. 吊装前准备：确定吊装位置和顺序，检查吊装设备和钢箱梁的完好性，做好挂接和固定的准备工作。
3. 钢箱梁吊装：使用吊车等专用设备，将钢箱梁准确地吊装到地下构筑物的设计位置上，注意控制吊装速度和力度。
4. 钢箱梁固定：根据设计要求和施工图纸，使用螺栓等固定材料将钢箱梁牢固地固定在地下构筑物上。
双吊车吊装工法
双吊车吊装工法（一）原理、特点及适用范围1、工作原理双台吊车吊装是指利用两台吊车将被吊物由摆放位置吊装至安装位置的过程。
2、特点（1）吊装过程较复杂，两车配合操作要求高；（2）占用作业场地的面积较大；3、适用范围（1）适合吊装大中型设备；（2）被吊物的重量和就位高度在吊车的允许范围之内；（3）被吊物周围环境使吊车能在额定工作半径内工作。
（二）施工程序1、吊车型号的确定；2、被吊物摆放方位及吊车站位的确定；3、被吊物摆放到位及吊耳、索具设置；4、设置吊车溜尾；5、试吊无误后正式吊装；6、检查安装方位是否正确并进行固定；7、拆除吊装索具。
（三）操作要点1、主吊吊车型号的选择（1）尽量选择型号相同的吊车，若两吊车型号不同，则应根据吊车的技术参数，选择相近的速率；（2）首先根据被吊物的重量，计算被吊物的计算载荷G j=K1K2G0(G0为被吊物的重量、吊耳及索具重之和，K1为动载系数，K1=1.1，K2为两吊车抬吊不均衡系数，K2=1.2)；（3）由吊车性能表中所给参数，选择G j≤Q（Q为额定起重量），并根据被吊物高度H和场地情况，初选扒杆长度L和工作半径R；（4）验算初选L、R的可行性主要考虑周围障碍物和被吊物在吊装过程中是否与扒杆相碰，验算时应以设备最高处、朝向扒杆的附管或平台的最大直径与扒杆之间的水平净距为准（一般大于或等于200mm），同时应充分考虑吊钩中心与扒杆中心的偏心距e1、吊车转盘中心与扒杆铰点之间的偏心距e2（汽车吊的扒杆铰点在转盘中心的后面）、扒杆宽度B；另外还应考虑吊钩滑车与设备及扒杆三者间的水平净距，一般均不小于50mm；如L、R不合适，重复上述过程，直至选择到合适的L、R；（5）根据Q、L、R确定吊车型号。
吊装示意图见图1。
2、吊车站位：根据现场周围情况及吊装参数确定吊车站位，一般有两种站位方法：（1）两吊车站位中心与基础中心在同一条直线上；（2）两吊车站位中心关于基础的某一轴线对称，与基础中心构成一等腰三角形；两吊车应站在设备的两侧，并保证吊车在整个吊装过程中均为后面或侧面吊装，且吊车作业时始终在额定工作半径以内。
