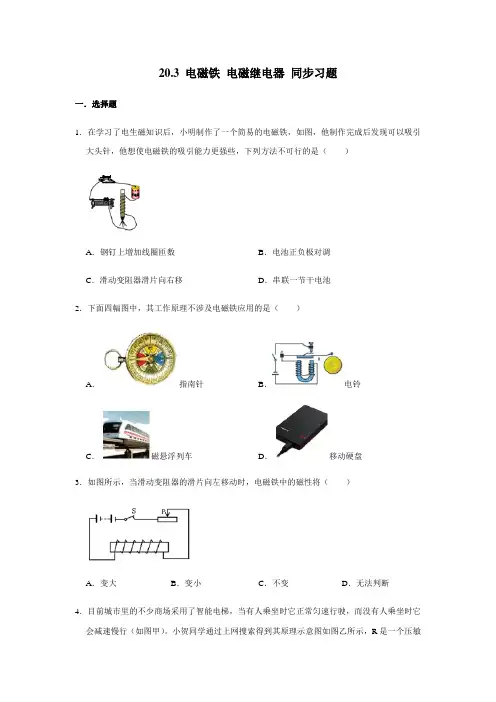

20.3 电磁铁电磁继电器同步习题一．选择题1．在学习了电生磁知识后，小明制作了一个简易的电磁铁，如图，他制作完成后发现可以吸引大头针，他想使电磁铁的吸引能力更强些，下列方法不可行的是（）A．钢钉上增加线圈匝数B．电池正负极对调C．滑动变阻器滑片向右移D．串联一节干电池2．下面四幅图中，其工作原理不涉及电磁铁应用的是（）A．指南针B．电铃C．磁悬浮列车D．移动硬盘3．如图所示，当滑动变阻器的滑片向左移动时，电磁铁中的磁性将（）A．变大B．变小C．不变D．无法判断4．目前城市里的不少商场采用了智能电梯，当有人乘坐时它正常匀速行驶，而没有人乘坐时它会减速慢行（如图甲）。
小贺同学通过上网搜索得到其原理示意图如图乙所示，R是一个压敏电阻。
下列相关的说法正确的是（）A．压敏电阻R的阻值随压力的增大而增大B．当人走上电梯后，衔铁与触点“1”接触C．压力增大时，电磁铁磁性增强D．电磁铁的原理是电磁感应现象5．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是（）A．电磁继电器中的电磁铁的工作原理是电磁感应B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路C．温度较高时，指示灯亮起，该装置报警D．温度较低时，电铃响起，该装置报警6．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是（）A．闭合S1，M接1B．闭合S1，M接2C．断开S1，M接1D．断开S1，M接27．楼道应急灯在没有停电时，灯不亮；停电时，标有“12V”字样的两盏灯都会正常发光，下列电路正确的是（）A．B．C．D．8．近日，深圳北大医院新洲﹣连花路口处安装了电子警察，行人违规闯红灯，“电子警察”就会自动抓拍人脸，同时将该人信息显示在路旁电子屏幕上。
下列有关说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用9．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电特性原理的示意图，图中GMR是巨磁电阻，当GMR巨磁电阻旁磁场增大时其电阻值减小。
九年级物理全册20.3电磁铁电磁继电器练习(含解析)(新版)新人教版

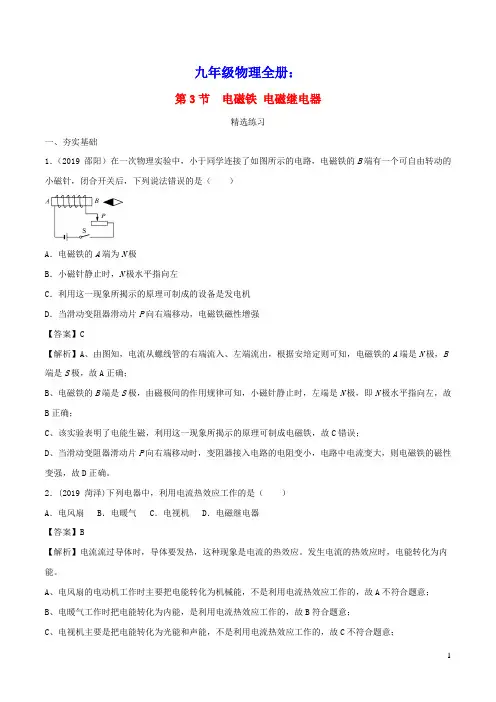

九年级物理全册：第3节电磁铁电磁继电器精选练习一、夯实基础1．（2019 邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】C【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B 端是S极，故A正确；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确。
2．(2019 菏泽)下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B【解析】电流流过导体时，导体要发热，这种现象是电流的热效应。
发生电流的热效应时，电能转化为内能。
A、电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故A不符合题意；B、电暖气工作时把电能转化为内能，是利用电流热效应工作的，故B符合题意；C、电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；D、电磁继电器主要利用了电流的磁效应工作的，故D不符合题意。
3．（2019 娄底）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【答案】D【解析】（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。
九年级物理全册第二十章第3节电磁铁电磁继电器同步试题新版新人教版
电磁铁 电磁继电器1．电磁铁是一个带有铁芯的螺线管，有着普遍的应用。

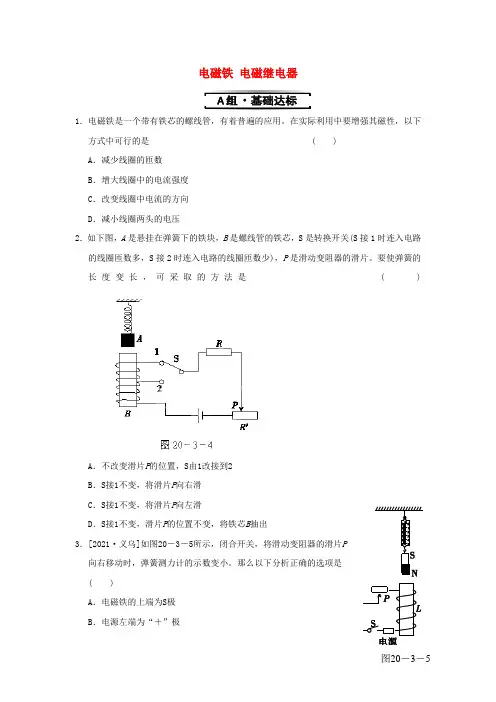

在实际利用中要增强其磁性，以下方式中可行的是 ( )A．减少线圈的匝数B．增大线圈中的电流强度C．改变线圈中电流的方向D．减小线圈两头的电压2．如下图，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关(S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少)，P是滑动变阻器的滑片。
要使弹簧的长度变长，可采取的方法是()A．不改变滑片P的位置，S由1改接到2B．S接1不变，将滑片P向右滑C．S接1不变，将滑片P向左滑D．S接1不变，滑片P的位置不变，将铁芯B抽出3．[2021·义乌]如图20－3－5所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。
那么以下分析正确的选项是( )A．电磁铁的上端为S极B．电源左端为“＋”极图20－3－5C．抽去铁芯，弹簧测力计示数增大D．断开开关，弹簧测力计示数为零4．如图20－3－6所示的自动操纵电路中，当开关S断开时，工作电路的情形是() A．灯亮，电动机转起来，电铃响B．灯亮，电动机转起来，电铃不响C．灯不亮，电动机不转，电铃响D．灯亮，电动机不转，电铃响5．如图20－3－7所示是某同窗连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就再也不响了，缘故是 ( )A．电磁铁始终没有磁性B．衔铁没有向下运动C．衔铁一直被电磁铁吸着不能回弹图20－3－7 D．电池正、负极接反了6．如图20－3－8所示，开关闭合时电磁铁的上端为__________极，要使电磁铁的磁性增强，滑动变阻器的滑片P应向__________滑动，要使电磁铁没有磁性，那么能够________ __。
图20－3－87．电磁铁常做成U形，其目的是__________________________。
8．电磁铁的磁性有无可用电流的通断来操纵，除此之外，电磁铁和永久磁铁比较，优势还有____________________________。
九年级物理全册20-3电磁铁电磁继电器课后习题新版新人教版

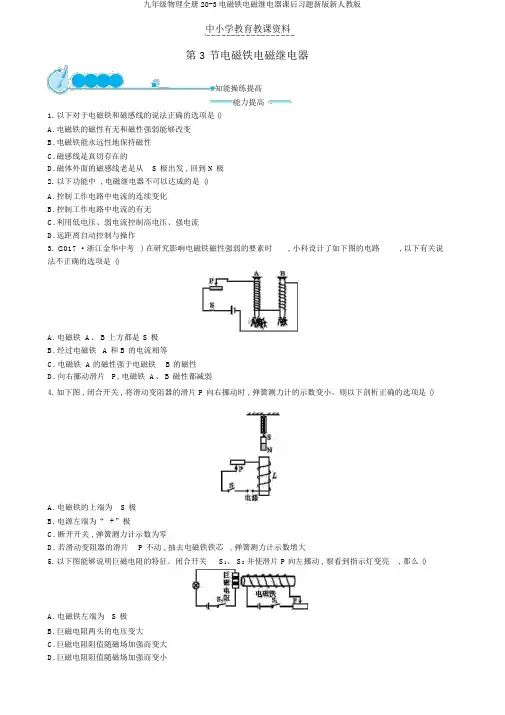

中小学教育教课资料第 3 节电磁铁电磁继电器知能操练提高能力提高1.以下对于电磁铁和磁感线的说法正确的选项是()A.电磁铁的磁性有无和磁性强弱能够改变B.电磁铁能永远性地保持磁性C.磁感线是真切存在的D.磁体外面的磁感线老是从 S 极出发 , 回到 N 极2.以下功能中 , 电磁继电器不可以达成的是()A.控制工作电路中电流的连续变化B.控制工作电路中电流的有无C.利用低电压、弱电流控制高电压、强电流D.远距离自动控制与操作3. (2017 ·浙江金华中考) 在研究影响电磁铁磁性强弱的要素时, 小科设计了如下图的电路, 以下有关说法不正确的选项是()A. 电磁铁 A、 B 上方都是 S 极B. 经过电磁铁 A 和 B 的电流相等C. 电磁铁 A的磁性强于电磁铁 B 的磁性D. 向右挪动滑片P, 电磁铁 A、 B 磁性都减弱4.如下图 , 闭合开关 , 将滑动变阻器的滑片 P 向右挪动时 , 弹簧测力计的示数变小。
则以下剖析正确的选项是 ()A. 电磁铁的上端为S 极B. 电源左端为“+”极C. 断开开关 , 弹簧测力计示数为零D. 若滑动变阻器的滑片P 不动 , 抽去电磁铁铁芯, 弹簧测力计示数增大5.以下图能够说明巨磁电阻的特征。
闭合开关S1、 S2并使滑片 P向左挪动 , 察看到指示灯变亮, 那么 ()A. 电磁铁左端为S 极B.巨磁电阻两头的电压变大C.巨磁电阻阻值随磁场加强而变大D.巨磁电阻阻值随磁场加强而变小中小学教育教课资料6.研究影响电磁铁磁性强弱的要素的实验中 , 小明用电池 ( 电压必定 ) 、滑动变阻器、数目许多的大头针、铁钉以及较长导线为主要器械 , 进行如下图的简略实验。
(1) 他将导线绕在铁钉上制成简略电磁铁, 并奇妙地经过来显示电磁铁磁性的强弱, 下边的实验也用这类方法的是。
( 填写字母 )A. 认识电压时 , 我们能够用水压来类比B.用光芒来描绘光经过的路径C.把敲响的音叉接触水面 , 看有没有溅起水花 , 来判断音叉有没有振动(2)连结好电路 , 使变阻器连入电路的阻值较大 , 闭合开关 , 察看到如图甲所示的情形。
人教版 九年级物理 全一册 20.3 电磁铁 电磁继电器 同步练习(带答案)

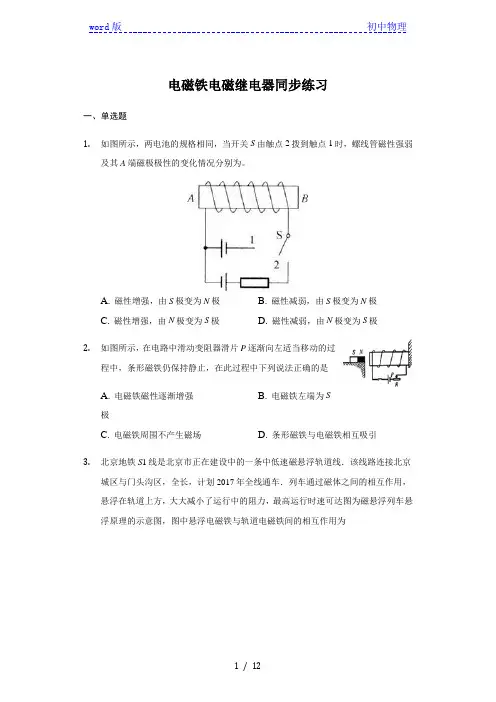

电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。
