电磁流量计的基本原理分解资料讲解
（2） 直管段长度要求
为获得正常测量精确度，电磁流量传感器上 游也要有一定长度直管段，但其长度与大部分其 它流量仪表相比要求较低。90º弯头、T形管、同 心异径管、全开闸阀后通常认为只要离电极中心 线（不是传感器进口端连接面）5倍直径（5D）长 度的直管段，不同开度的阀则需10D；下游直管段 为（2～3）D或无要求；但要防止蝶阀阀片伸入到 传感器测量管内。各标准或检定规程所提出上下
低频方波励磁
直流励磁方式和交流励滋方式各有优 缺点，为了充分发挥它们的优点，尽量避 免它们的缺点，70年代以来，人们开始采 用低频方波励磁方式．它的励磁电流波形 如图所示，其频率通常为工频的1／4－l／ 10．
从图可见，在半个周期内，磁场是恒稳的直流磁场， 它具有直流励磁的特点，受电磁干扰影响很小．从 整个时间过程看，方波信号又是一个交变的信号， 所以它能克服直流励滋易产生的极化现象．因此， 低频方波励磁是一种比较好的励磁方式，目前已在 电磁流量计上广泛的应用．概括一下，它具有如下 几个优点： ①能避免交流磁场的正交电磁干扰； ②消除由分布电容引起的工频干扰； ③抑制交流磁场在管壁和流体内部引起的电涡流； ④排除直流励磁的极化现象．
e＝BDu 式中,u为管道截面上的平均流速．由此可 得管道的体积流量为：
qv=Dπe/4B 由上式可见，体积流量qv与感应电动势e和 测量管内径和测量管内径D成线性关系，与 磁场的磁感应强度B成反比，与其它物理参 数无关．这就是电磁流量计的测量原理． 要使公式严格成立，必须使测量条件满足 下列假定： ①磁场是均匀分布的恒定磁场； ②被测流体的流速轴对称分布； ③被测液体是非磁性的； ④被测液体的电导率均匀且各向同性。
（6） 接地
传感器必须单独接地（接地电阻100Ω以 下）。分离型原则上接地应在传感器一侧，转换器 接地应在同一接地点。如传感器装在有阴极腐蚀保 护管道上，除了传感器和接地环一起接地外，还要 用较粗铜导线（16mm2）饶过传感器跨接管道两连 接法兰上，使阴极保护电流于传感器之间隔离。
电磁流量计讲稿(DOC)
电磁流量计1.工作原理1．1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。
图1为传感器工作原理图示：图1 电磁流量计工作原理示意图中： B：磁通密度，和励磁线圈中通过的双向脉冲恒定励磁电流成正比，是一常数。
D ：导管内径，常数。
U E：信号电压v ：导电介质的平均流速如图1所示，根据电磁感应定律，导电性液体介质在垂直于磁场的非磁性测量管内流动，在与流动方向垂直的方向上产生与流速成比例的感应电势，即在信号电极上产生信号电压U E。
U=BLV U可测，B一定，L一定.U E∝ B * D * v D，B均为常数，故可计算出流速，进而计算出流量Q v ：s=πR2Q v = (π/4) * D2 * v1．2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。
从传感器电极输出的流量信号有以下特点：①是以介质为参考点(0V)的差动信号。
故必须把介质电位作为信号地(0V)传输到转换器。
传感器法兰和管道法兰必须“电气“连通，流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰，或传感器加接地电极。
②信号微弱。
U E∝ B * D * v D为常数；B∝In In为励磁线圈的安匝数；在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。
现在厂家通常用几百mA～几十mA的励磁电流产生0.X～0.0X mV(V=1m/s时)信号。
而电子技术和电子元件的发展使接收如此微弱的信号成为可能。
③信号内阻大。
传感器作为流量信号的电压源，其内阻R0为：1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm，R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。
电磁流量计培训资料PPT课件
·-40℃～ +80℃
·酸、碱等强 腐蚀介质
·卫生类介质
氯丁橡胶 Neoprene
·有极好的弹性、耐磨性能较 好
·能耐一般低浓度酸、碱、盐 介质的腐蚀，不耐氧化性 介质的腐蚀
·低于65℃ ·测一般水、
污水、泥 浆、矿浆
硬橡胶
·可耐常温下的盐酸、醋酸、 草酸、氨水、磷酸及50% 的硫酸、氢氧化钠、氢氧 化钾
⑸DN 公称直径，是指仪表标称通径。
⑹PN 公称压力，是指设计时决定的仪表可承受的最大工作压力。 ⑺Tmax 是指流量计能够正常使用的最高温度。一般在70℃左右。
产品概述
电磁流量计衬里材料
电磁流量计电极材料
衬里材料
主要性能
适用范围
聚四氟乙烯
PTFE 改性聚四氟
乙烯
PFA
·塑料中化学性质最稳定的一 种材料，能耐沸腾的盐、 酸、硫酸、硝酸和王水、 也能耐浓碱和各种有机溶 剂
常见故障分析
电磁流量计 | 故障类型
按故障发生时期可分为：
- 调试期故障：主要原因为仪表选型或设定不当，安装不妥等 - 运行期故障：主要原因为流体中杂质附着电极衬里，环境条件变化等
按故障外界源头可分为：
- 管道系统和安装方面引起 - 环境方面引起：电磁干扰、机电干扰、电缆线引入电位电压 - 流体方面引起 - 转换器设置错误：多台电磁流量计转换器与传感器配错、人为修改参
THANK YOU
2019/8/9
可编辑
选型要点
仪表到现场后能否正常的使用，有两个关键点，一：正确的选型是保证正常使用的 前提；二：正确的安装是正常使用的保障。
针对电磁流量计的选型，必须向客户询问的几个问题： 1、测量管径是多少？ 2、测量的介质是什么？（即被测物料是什么？水、酸碱液等等）是否有腐蚀性？ 3、介质的温度、工程压力是多少？ 4、过程连接方式：是法兰还是夹持连接？ 5、法兰尺寸要求是多少？ 6、最大和最小流量是多少？ 7、介质是否导电？ 8、输出信号类型以及流量计供电电源？
电磁流量计的相关知识介绍
电磁流量计的相关知识介绍：01电磁流量计的概述电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
02电磁流量计的结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统：其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。
当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
测量导管：其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极：其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。
它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
电磁流量计
电磁流量计

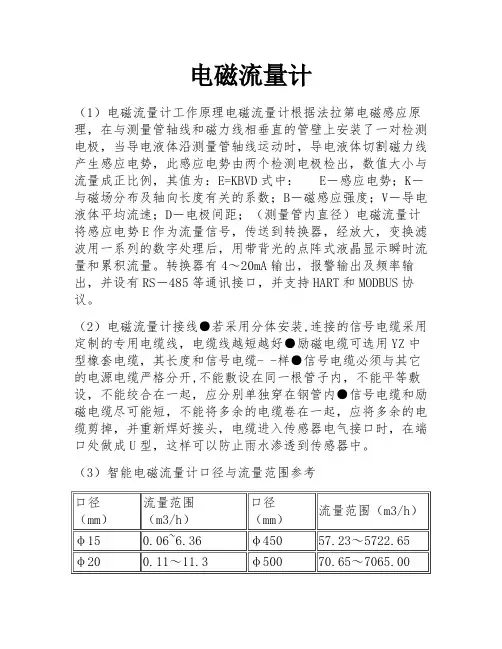

（1）电磁流量计工作原理电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中： E－感应电势；K－与磁场分布及轴向长度有关的系数；B－磁感应强度；V－导电液体平均流速；D－电极间距；（测量管内直径）电磁流量计将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。
转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
（2）电磁流量计接线●若采用分体安装,连接的信号电缆采用定制的专用电缆线，电缆线越短越好●励磁电缆可选用YZ中型橡套电缆，其长度和信号电缆- -样●信号电缆必须与其它的电源电缆严格分开,不能敷设在同一根管子内，不能平等敷设，不能绞合在一起，应分别单独穿在钢管内●信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
（3）智能电磁流量计口径与流量范围参考。
电磁流量计
五、日常维护
2、定期检查端盖、接线口的密封性，保证 湿气和水不会进入仪表内 3、零位标定 注意：只有在零流量及流体完全充满测量 管时，才能执行这一功能
五、日常维护
4、信号转换器壳体盖开启注意点和要求 信号转换器壳体与上下盖均有严密配合的 螺纹连接。
信号转换器壳体盖开启注意点和要 求
1） 凡开启和旋紧盖壳部分必须使用专用扳 手(厂方作附件提供） 2） 壳体盖的螺纹决不能碰撞损坏,并任何 时间均要保持有润滑黄油
该感应电动势由流量计管壁上的一对电极检测到，通过运
算就可以得到流量。感应电动势方程为：EX=D*V*B (1) EX:感应电动势 D:测量管内径 V:流速 B:磁感应强度
流体流速 (V)
电极 配管直径 (D)
磁场强度(B)
感应电动势输出
励磁电流输入
E = B *V* D
一 工作原理
• 体积流量QV与流速V的关系为QV= SV=1/4 πD 2V (2) 根据上述两式得出EX =4*B/ πD *QV=K*QV 式中K就是一个常数，这时感应电势则与体 积流量具有线性关系。
调试期故障
（3）流体方面被测液体中含有均匀分布的 微小气泡通常不影响电磁流量计的正常工 作，但随着气泡的增大，仪表输出信号会 出现波动，若气泡大到足以遮盖整个电极 表面时，随着气泡流过电极会使电极回路 瞬间断路而使输出信号出现更大的波动。
调试期故障
(3)低频方波励磁的电磁流量计测量固体含 量过多浆液时，也将产生浆液噪声，使输 出信号产生波动。测量混合介质时，如果 在混合未均匀前就进入流量传感进行测量， 也将使输出信号产生波动。电极材料与被 测介质选配不当，也将由于化学作用或极 化现象而影响正常测量。应根据仪表选用 或有关手册正确选配电极材料。
电磁流量计的测量原理 流量计工作原理
电磁流量计的测量原理流量计工作原理电磁流量计简称EMF，是20世纪50～60时代随着电子技术的进展而快速进展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理，依据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
电磁流量计的结构紧要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分构成。
电磁流量计的测量原理：基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：E=KBVDK————仪表常数B————磁感应强度V————测量管道截面内的平均流速D————测量管道截面的内径测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。
电磁流量计如何选型安装这些问题大家已经很谙习了，把它摆列出来是想进一步发掘更有效的使用阅历。
1、电磁流量计是容积式液体流量计，在测量时应保证流量计内的液体是充分管道的。
为使流速平稳，流量计前后应有大于5D和2D的直管段。
流量计口径大小的选择应使最小最大流量时的流速在保证测量精度的范围内。
2、当不得不装在自上而下的垂直管道上时，流量计应装在管道的下部，且流量计下游装有节流阀门使下游产生一背压。
3、当测量简单积渣附着的介质时，不要将流量计安装在倾斜管道的最低点。
在管低端安装清洗阀或盲板，定期清洗内壁附着物。
4、在振动猛烈的现场应将传感器和转换器分开安装。
口径至≥DN350的流量计两端应设支架或吊架。
5、安装在塑料管道或带内衬管道上必需使用接地环。
如接地环和测量电极由不同材料制成，会引起电化学腐蚀损坏电极。
电极材质选配不当，被测介质会使电极极化而减弱信号的电势。
因此，电极材料的选择也应引起注意，可参阅说明书及与制造厂商讨。
电磁流量计的工作原理
电磁流量计的工作原理
电磁流量计（也称电磁涡街流量计）是一种测量导电液体流量的仪器。
它基于法拉第电磁感应定律和涡街效应的原理工作。
当导电液体流经电磁流量计时，流体中的电荷载体（即流体中的电离粒子，如离子、电子等）在磁场的作用下产生电势，从而产生感应电动势。
根据法拉第电磁感应定律，当导体（导电液体）相对磁场运动时，产生的感应电动势与运动速度成正比。
在电磁流量计中，通过电极对导电液体施加电压，使液体中的电荷载体移动，进而在磁场中产生感应电动势。
液体中的感应电动势与液体的流速成正比，可以通过测量感应电动势的大小来确定液体的流量。
此外，电磁流量计还利用了涡街效应。
涡街效应是指当导电液体通过流体中的障碍物时产生涡旋，从而改变液体中的磁场分布。
这种改变会导致感应电动势的变化，通过测量感应电动势的变化可以反推涡旋的频率和速度，进而确定液体的流量。
综上所述，电磁流量计通过测量液体中的感应电动势和涡旋频率来确定导电液体的流速和流量。
这种测量原理使得电磁流量计广泛应用于工业生产过程中的流量监测和控制。
流量计培训PPT资料46页
通常电磁流量传感器外壳防护等极为IP65（GB 4208规定的防尘防喷水级），对安装场所有以下要 求。 1） 测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀 的下游；测量化学反应管道时，要装在反应充分完成段的下游； 2） 尽可能避免测量管内变成负压； 3） 选择震动小的场所，特别对一体型仪表； 4） 避免附近有大电机、大变压器等，以免引起电磁场干扰； 5） 易于实现传感器单独接地的场所； 6） 尽可能避开周围环境有高浓度腐蚀性气体； 7） 环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些； 8） 环境相对湿度在10%～90%范围内； 9） 尽可能避免受阳光直照； 10） 避免雨水浸淋，不会被水浸没。如果防护等级是IP67（防尘防浸水级）或IP68 （防尘防潜14水级 ），则无需上述8）、10）两项要求。
的液体，管道流速一般是经济流速1.5～3m/s。 EMF满度流量时液体流速可在1～10m/s范围内选用，范围是比较宽的。上限流
速在原理上是不受限制的，然而通常建议不超过5m/s。有些新建工程运行初期流量 偏低或在流速偏低的管系，从测量精度角度考虑，仪表口径应改用小于管径，以异 径管连接之。
用于有易粘附、沉积、结垢等物质的流体，选用流速不低于2m/s，最好提高到3 ～4m/s或以上，起到自清扫、防止粘附沉积等作用。用于矿浆等磨耗性强的流体， 常用流速应低于2～3m/s ，以降低对衬里和电极的磨损。
9
3、 优 点 EMF的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固
体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。
EMF不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程 阻力，节能效果显著，对于要求低阻力损失的大管径供水管道最为适合。
电磁流量计简介
电磁流量计简介电磁流量计是一种用于测量导电液体流量的仪器。
它基于法拉第电磁感应定律，利用导体在磁场中运动时所产生的感应电动势来测量流体流速。
电磁流量计广泛应用于工业领域，如化工、水处理、石油等行业，在流量测量和控制中发挥着重要作用。
原理电磁流量计是根据法拉第电磁感应定律工作的。
当导电液体通过磁场时，根据液体中所携带的电荷的移动方向和速度，感应电动势会在导体中产生。
流量计的传感器部分包含有两个电磁线圈，一个作为激励线圈，另一个作为探测线圈。
当导电液体通过管道流过时，激励线圈中通入交变电流，产生磁场，液体中的电荷受到作用，在垂直于磁场方向上产生感应电动势，通过探测线圈测量电压信号，由此推算出流体流速。
特点•测量准确性高：电磁流量计对流速变化和噪声有着较高的测量准确性。
•适用范围广：可测量各种导电液体，如水、溶液、酸碱液等。
•无需移动部件：电磁流量计没有移动部件，不易损坏，维护成本低。
•抗干扰能力强：电磁流量计对外界磁场和温度变化具有较强的抗干扰能力。
•长期稳定性好：采用高质量的材料和工艺制造，具有长期稳定的特性。
应用领域电磁流量计在工业自动化领域有着广泛的应用，主要用于以下行业：•化工工业：用于计量各种液体化学品的流量，确保生产过程的稳定性和质量。
•水处理行业：用于污水处理、供水、循环水等方面的流量监测和控制。
•石油行业：用于原油、石油化工产品的流量检测和管道输送中。
•食品饮料行业：用于食品加工、饮料生产中液体流量的测量和调控。
•制药行业：用于医药品生产中对液体流量的准确测量和控制。
结语电磁流量计作为一种重要的流量测量仪器，在工业生产中扮演着至关重要的角色。
它的高准确性、稳定性和广泛应用领域使其成为许多行业中不可或缺的仪器设备。
随着技术的不断发展，电磁流量计的性能和功能将会得到进一步的提升，为工业自动化领域带来更为便利和可靠的流量测量解决方案。
《电磁流量计》课件
清洁与整理
用干净的布擦拭流量计的 表面，去除灰尘和污垢。
连接检查
检查所有连接是否牢固， 没有松动或脱落。
定期保养
定期清洗
根据使用情况，定期拆下流量计 进行清洗，去除内部的沉淀物和
污垢。
更换磨损件
检查并更换已经磨损的部件，如密 封圈、轴承等。
检查电气性能
定期检查流量计的电气性能，确保 正常工作。
故障排除
识别故障症状
了解常见的故障症状，如流量计 不工作、读数不准确等。
检查电源和信号线
检查电源和信号线是否正常，没 有断路或短路。
联系专业维修
对于无法解决的故障，应联系专 业人员进行维修。
使用注意事项
避免剧烈震动
避免流量计受到剧烈震动，以免影响测量精度。
避免超量程使用
不要让流量超过流量计的量程范围，以免损坏流 量计。
缺点
对管道振动和流体电导率有一定 要求，可能需要定期校准等。
04
电磁流量计的安装与 调试
安装前的准备
01
02
03
了解产品规格
熟悉电磁流量计的型号、 尺寸和接口要求，确保选 购的产品符合实际需求。
现场勘查
对安装环境进行实地考察 ，评估是否满足安装条件 ，如空间、电源、管道等 。
准备工具与材料
根据安装需要，提前准备 好螺丝刀、扳手、胶带等 必要的工具和材料。
信号处理
信号处理是电磁流量计的重要组成部 分，它负责将感应电势转换为可测量 的电信号。
通过信号处理，可以进一步确保测量 结果的准确性和稳定性。
信号处理电路通常包括放大器、滤波 器、转换器和微处理器等，用于提高 信号的信噪比、消除干扰和进行数据 处理。
流量计的分类
高中物理电磁流量计的原理是什么
高中物理电磁流量计的原理是什么
电磁流量计是一种用来测量导体内液体或气体的流速的仪器，它基于法拉第电磁感应定律的原理工作。
在高中物理实验中，学生可能会接触到简单的电磁流量计模型，了解其基本工作原理。
电磁感应原理
电磁感应原理是由英国物理学家迈克尔·法拉第在1831年发现的。
该原理说明了当导体中的磁场变化时，就会在导体内产生感应电动势。
在电磁流量计中，利用该原理来测量液体或气体流过导体管道时的流速。
电磁流量计的构造
电磁流量计通常由一对电磁线圈组成，一个作为发射线圈，另一个作为接收线圈。
当导体内的液体或气体流过时，它们会携带电荷，形成一个与流体流速成正比的电流。
这个电流通过导体时就会产生一个磁场，而发射线圈产生一个交变磁场来激发这个电流。
测量原理
当液体或气体流过导体管道时，产生的电流会受到发射线圈激发的影响，导致电流的大小和频率发生变化。
接收线圈会检测到这些变化，并将其转换为与流体流速成正比的电压信号。
数据处理
经过放大和滤波后，这个电压信号会被输入到计算机或显示屏上进行处理，计算出具体的流速数值。
因此，电磁流量计不仅可以实时监测流体的流速，还可以帮助工程师进行流量的记录和分析。
应用范围
电磁流量计广泛应用于化工、石油、自来水、污水处理等领域，其准确度高、稳定性好、能耗低等特点使其成为工程测量中的重要仪器之一。
总的来说，高中物理学生通过学习电磁流量计的工作原理，可以更深入地理解电磁感应定律在实际中的应用，并为未来的专业学习打下良好的基础。
电磁流量计原理
电磁流量计原理（一）电磁流量计原理（一）1. 概述电磁流量计（以下简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。
50年代初EMF实现了工业化应用，近年来世界范围EMF产量约占工业流量仪表台数的5%～6.5%。
70年代以来出现键控低频矩形波激磁方式，逐渐替代早期应用的工频交流激磁方式，仪表性能有了很大提高，得到更为广泛的应用。
2. 原理与机构EMF的基本原理是法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。
如图1所示，导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”，其值如下式式中 E-----感应电动势，即流量信号，V;k-----系数；B-----磁感应强度，T；D----测量管内径，m；--- 平均流速，m/s。
设液体的体积流量为，则式中 K 为仪表常数，K= 4 KB/πD 。
EMF由流量传感器和转换器两大部分组成。
传感器典型结构示意如图2，测量管上下装有激磁线圈，通激磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到转换器。
激磁电流则由转换器提供。
磁流量计1. 概述 电磁流量计（以下简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。
50年代初EMF实现了工业化应用，近年来世界范围EMF产量约占工业流量仪表台数的5%～6.5%。
70年代以来出现键控低频矩形波激磁方式，逐渐替代早期应用的工频交流激磁方式，仪表性能有了很大提高，得到更为广泛的应用。
2. 原理与机构EMF的基本原理是法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。
如图1所示，导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”，其值如下式式中E-----感应电动势，即流量信号，V; k-----系数；B-----磁感应强度，T；D----测量管内径，m；--- 平均流速，m/s。
