习题答案第4章弯曲工艺及弯曲模具设计
弯曲工艺和弯曲模具设计复习题答案
第三章弯曲工艺及弯曲模具设计复习题答案一、填空题1 、将板料、型材、管材或棒料等弯成一定角度、一定曲率 . 形成一定形状的零件的冲压方法称为弯曲。
2 、弯曲变形区内应变等于零的金属层称为应变中性层。
3 、窄板弯曲后起横截面呈扇形状。
窄板弯曲时的应变状态是立体的.而应力状态是平面。
4 、弯曲终了时. 变形区内圆弧部分所对的圆心角称为弯曲中心角。
5 、弯曲时.板料的最外层纤维濒于拉裂时的弯曲半径称为最小弯曲半径。
6 、弯曲时.用相对弯曲半径表示板料弯曲变形程度.不致使材料破坏的弯曲极限半径称最小弯曲半径。
7、最小弯曲半径的影响因素有材料的力学性能、弯曲线方向、材料的热处理状况、弯曲中心角。
8 、材料的塑性越好.塑性变形的稳定性越强.许可的最小弯曲半径就越小。
9 、板料表面和侧面的质量差时.容易造成应力集中并降低塑性变形的稳定性 .使材料过早破坏。
对于冲裁或剪切坯料.若未经退火.由于切断面存在冷变形硬化层.就会使材料塑性降低 .在上述情况下均应选用较大的弯曲半径。
轧制钢板具有纤维组织. 顺纤维方向的塑性指标高于垂直于纤维方向的塑性指标。
10 、为了提高弯曲极限变形程度.对于经冷变形硬化的材料.可采用热处理以恢复塑性。
11 、为了提高弯曲极限变形程度.对于侧面毛刺大的工件.应先去毛刺；当毛刺较小时.也可以使有毛刺的一面处于弯曲受压的内缘（或朝向弯曲凸模） .以免产生应力集中而开裂。
12 、为了提高弯曲极限变形程度.对于厚料.如果结构允许.可以采用先在弯角内侧开槽后.再弯曲的工艺.如果结构不允许.则采用加热弯曲或拉弯的工艺。
13 、在弯曲变形区内.内层纤维切向受压而缩短应变.外层纤维切向受受拉而伸长应变.而中性层则保持不变。
14 、板料塑性弯曲的变形特点是：（ 1 ）中性层内移（ 2 ）变形区板料的厚度变薄（ 3 ）变形区板料长度增加（ 4 ）对于细长的板料.纵向产生翘曲.对于窄板.剖面产生畸变。
15 、弯曲时.当外载荷去除后.塑性变形保留下来 .而弹性变形会完全消失 .使弯曲件的形状和尺寸发生变化而与模具尺才不一致 .这种现象叫回弹。

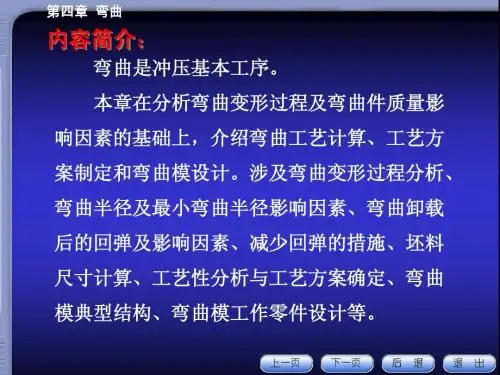

弯曲4-1、2
