双母线接线方式保护死区分析及对策
一起220kV母线差动保护动作事件分析及改进措施
一起220kV母线差动保护动作事件分析及改进措施作者：信莲莲来源：《华中电力》2013年第12期摘要：结合一起220kV母联差动保护动作事件，分析阐述了双母线方式下的差动保护原理，并提出了改进措施。
关键词：双母线，母联死区保护，母差220kV双母线接线方式中母联开关一般装设一组或者两组电流互感器（简称CT）。
在母联开关与CT之间的地方称之为“死区”，发生死区故障的概率较小，但产生的危害是相当大，本文以一个母联死区故障，来详细分析其中的原理和改进措施23时13分，220kV阳江站220kV母联CT内部故障，220kV母差Ⅰ、Ⅱ套保护动作，跳开220kVI、II母线上所有开关，最终造成220kV阳江站和一座110kV变电站失压。
该事件共损失负荷49.2MW，约占全市负荷的8.89%一、事件前运行方式220kV阳江站220kV #1、#2母线并列运行，其中220kV蝶阳甲线、#1变高挂220kV #1母线运行；220kV阳漠线、蝶阳乙线、#2变高、#3变高挂220kV #2母线运行，220kV旁路挂220kV #2母线处于热备用状态。
二、事件概况23时13分42秒，220kV阳江站220kV母联CT发生内部故障。
现场检查后发现：220kV 母联C相CT SF6气体泄漏。
从保护动作信息和录波看，先是II母正确动作出口，跳开220kV 母联和220kV II母线上所有元件（包括220kV蝶阳乙线、220kV阳漠线、220kV旁路、#2变高、#3变高开关）；保护启动125ms后，220kV母差保护稳态量差动跳I母线、母联死区正确动作出口，跳开220kV I母上所有元件（包括220kV蝶阳甲线、#1变高开关）。
二次保护配置为两套双母线母联单CT母差保护，保护型号分别为许继的WMH-800和南瑞的RCS-915。
三、母线差动保护装置动作机理1、母线保护的基本原理一条母线上有n 条支路，Id = I1 + I2 + I3 + ……+ In，为流入母线的和电流，即母线保护的差动电流。
220kV双母双分段接线母线保护分析
220kV双母双分段接线母线保护分析1 概述针对220 kV双母双分段接线母线电路方式，在高压线路中的运用，有利于确保高压线路电流量的稳定性，进而实现对高压线路组成中相关电力设备的保护。
因此220 kV双母双分段接线方式在高压线路等电网配电工程中，得到广泛应用。
如图1所示。
2 220 kV双母双分段接线母线保护原理220 kV双母双分段接线母线保护，主要指运用220kV电线进行双母双分段的母线接线设计，有利于实现对母线分段中发生电路故障过程中，科学控制母线跳闸范围[1]。
其中母线发生电路故障，其跳闸范围一般控制在全段电路的1/4左右，通过其他母线对电力的输送，以确保母线输电线路电力输送的稳定性。
220 kV双母双分段接线母线保护技术，是对220 kV双母线技术的创新和完善，有利于推动双母双分段接线母线保护技术在电力输送中的全面发展[2]。
如图2所示。
针对220 kV双母段线路容易造成线路短路的现象，应通过对双母线路改造为双套含失灵功能的双母段线路，以实现220 kV输电线路的稳定运行，避免线路故障造成整个线路系统的“瘫痪”。
3 220 kV双母双分段接线母线的具体运用3.1 220 kV双母双分段接线母线在主变跳段线路中的运用220 kV双母双分段接线母线在主变跳段线路中的运用，应结合主变跳段电路的运行要求进行科学设计，同时严格要求施工人员按照施工设计进行电力线路建设，针对主变跳运行方式和工作方式进行全面设计和监控，以实现对主变跳段线路的完善管理，进而减少主变跳运行过程中的联跳、误跳现象，有利于减少对主变跳线路的破坏。
运用220 kV双母双分段接线母线进行主变跳段线路的设计，有利于对主变跳段跳闸设置的简化处理，进而确保跳闸设置的方便操作和稳定运行，同时确保联跳阶段出口回路的科学工作[3]。
220 kV双母双分段接线母线在主变跳段中的具体应用，如图3所示。
通过上图得知：220 kV双母双分段接线母线在主变跳阶段中的运用，通过对不同灵重跳的管理，有利于实现各自的主变跳处理，同时通过主电源的控制，有利于避免其他子线进行主变跳过程中，对相邻线路的影响。

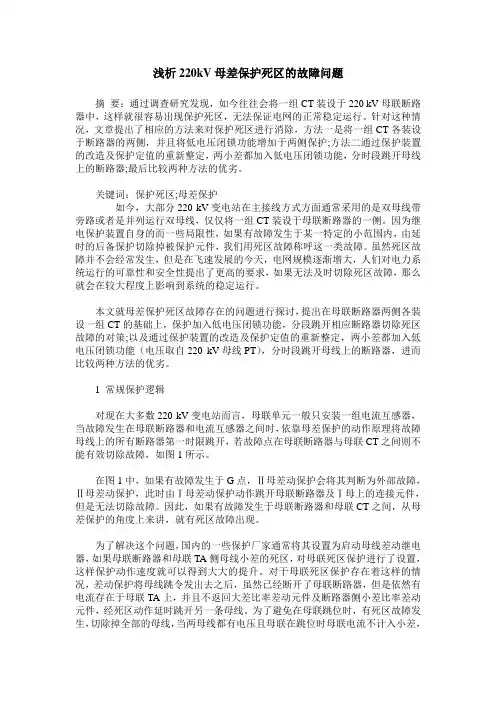

浅析220kV母差保护死区的故障问题
浅析220kV母差保护死区的故障问题摘要：通过调查研究发现，如今往往会将一组CT装设于220 kV母联断路器中，这样就很容易出现保护死区，无法保证电网的正常稳定运行。
针对这种情况，文章提出了相应的方法来对保护死区进行消除，方法一是将一组CT各装设于断路器的两侧，并且将低电压闭锁功能增加于两侧保护;方法二通过保护装置的改造及保护定值的重新整定，两小差都加入低电压闭锁功能，分时段跳开母线上的断路器;最后比较两种方法的优劣。
关键词：保护死区;母差保护如今，大部分220 kV变电站在主接线方式方面通常采用的是双母线带旁路或者是并列运行双母线，仅仅将一组CT装设于母联断路器的一侧。
因为继电保护装置自身的而一些局限性，如果有故障发生于某一特定的小范围内，由延时的后备保护切除掉被保护元件，我们用死区故障称呼这一类故障。
虽然死区故障并不会经常发生，但是在飞速发展的今天，电网规模逐渐增大，人们对电力系统运行的可靠性和安全性提出了更高的要求，如果无法及时切除死区故障，那么就会在较大程度上影响到系统的稳定运行。
本文就母差保护死区故障存在的问题进行探讨，提出在母联断路器两侧各装设一组CT的基础上，保护加入低电压闭锁功能，分段跳开相应断路器切除死区故障的对策;以及通过保护装置的改造及保护定值的重新整定，两小差都加入低电压闭锁功能（电压取自220 kV母线PT），分时段跳开母线上的断路器，进而比较两种方法的优劣。
1 常规保护逻辑对现在大多数220 kV变电站而言，母联单元一般只安装一组电流互感器，当故障发生在母联断路器和电流互感器之间时，依靠母差保护的动作原理将故障母线上的所有断路器第一时限跳开，若故障点在母联断路器与母联CT之间则不能有效切除故障，如图1所示。
在图1中，如果有故障发生于G点，Ⅱ母差动保护会将其判断为外部故障，Ⅱ母差动保护，此时由Ⅰ母差动保护动作跳开母联断路器及Ⅰ母上的连接元件，但是无法切除故障。
因此，如果有故障发生于母联断路器和母联CT之间，从母差保护的角度上来讲，就有死区故障出现。
母线保护对死区故障的优化解决方案
母线保护对死区故障的优化解决方案摘要：在对现有母联死区保护功能进行阐述的基础上，明晰了其中存在的不足之处，并提出了旨在提升母联死区保护选择性同时缩小切除范围的优化方案，弥补了传统母联死区保护在支路死区故障应对方面的短板。
关键词：母线保护；死区故障；继电保护；优化方案；分析一、前言随着经济社会的持续发展以及相伴而生的巨大电能需求，促使现阶段电网规模向着日趋扩大的趋势发展，与此同时，电网架构亦日渐复杂化，如何确保电力系统安全稳定运行是目前电力企业需要予以充分重视的问题。
对于死区故障而言，受到保护功能自身原理与电力系统接线方式的影响，继电保护装置还不能够对选择性与速动性要求予以同时满足，在部分情形下为了尽快将故障进行切除，只能选择将切除范围扩大，这样便带来了额外的负荷损失。
有基于此，对死区保护功能及其相关配置予以优化是现阶段电力系统应予以充分重视的内容。
本文即以此为切入点，提出了一种母联死区保护的优化解决方案，围绕该方案可能对现有母线保护装置的影响进行了深入分析，并就支路死区保护功能进行了探究，希望能够为相关实践提供一定借鉴参考。
二、母联死区保护改进母联死区保护具体指的是在母联开关与电流互感器间产生故障问题时对其予以迅速隔离而设立的保护。
一般而言，通常将母联死区保护配置于母线保护装置之中，而较早时期变电站的母联间隔多选择以单电流互感器予以配置，母联死区的主要故障发生范围见下图1。
另外，母联死区保护的选择性受到母联开关位置差异的影响，分位情形下，死区保护动作只跳母线1；合位情形下，母线差动保护先跳开母线2与母线开关，之后则跳开母线1。
因而，出现母联合位死区故障时，往往面临较大的故障切除范围。
图1 单电流互感器母联死区故障范围现阶段，新建电厂厂站多遵循双电流互感器配置予以设计，这为母联双电流互感器接入到母线保护装置中创造了良好的应用前提。
该情形下，母联死区故障范围见下图2。
因而，可经由母联死区保护逻辑的优化，使之在故障发生时保护动作只跳故障侧母线，这样可以有效避免故障切除范围的扩大化，从而对保护选择性予以切实保障。
变电站母线保护原理及死区故障分析精品PPT30页
*
18
*
*
*
*
I 母 #2母母差动作 II 母
#2母失电
二、母线相继故障实例分析
2 事故经过
事故经过
第二阶段：190ms后，220kV#2母线母差保护再次动作，之后220kV#1母线母差保护动作，#1 母线所有运行线路跳闸，#1母线失电。
*
19
*
*
*
#2母失电
#1母失电
*
#1母母差动作 I母 II 母 #2母母差再次动作
13
一、母线保护原理
死区保护逻辑图
3 母联死区保护
第一部分： 第二部分：
14
保护跳母联 母联开关在分位
大差动作 Ⅰ母小差动作 Ⅰ母复压闭锁开放 Ⅱ母小差动作 Ⅱ母复压闭锁开放
&
150ms
母联电流退出小差
首先看第一部分： 母联死区故障时，
然Ⅱ后母看小第差二差部动分保护，
母会联先电跳流开退母出联开小关差
27
二、母线相继故障实例分析
4 第二阶段录波分析
第二阶段故障录波分析
差流消失， 故障切除
经过60ms，母联520开关跳 开，差流消失，故障切除
Ⅱ母小差 动作
&
Ⅱ母复压 闭锁开放
&
跳Ⅱ母、 母联
20
二、母线相继故障实例分析
4 第二阶段录波分析
第二阶段故障录波分析
#2母小差A相出现差流 母联出现与差流一致的电流
#2母故障切除后的某一时刻
#2母小差A相出现差流
同时母联开关出现了与差 流大小相同的电流 因为此时#2母线已失电 结论：发生了母联死区故障
这正是母联死区保护动作逻辑的第一部分： 母联电流退出小差

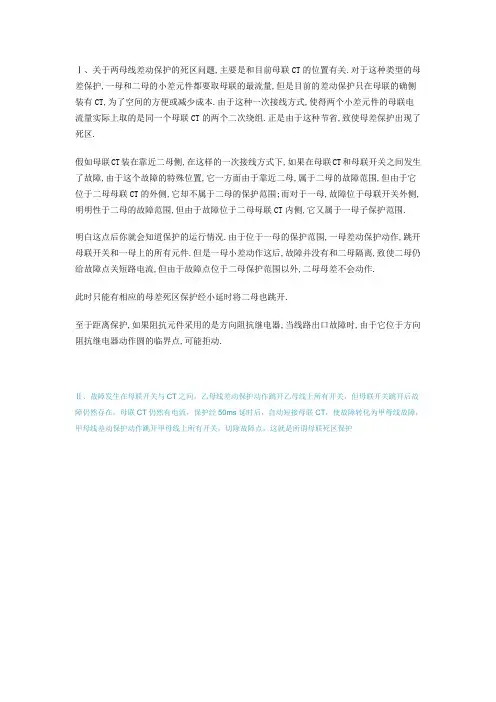

关于两母线差动保护的死区问题
Ⅰ、关于两母线差动保护的死区问题,主要是和目前母联CT的位置有关.对于这种类型的母差保护,一母和二母的小差元件都要取母联的最流量,但是目前的差动保护只在母联的确侧装有CT,为了空间的方便或减少成本.由于这种一次接线方式,使得两个小差元件的母联电流量实际上取的是同一个母联CT的两个二次绕组.正是由于这种节省,致使母差保护出现了死区.
假如母联CT装在靠近二母侧,在这样的一次接线方式下,如果在母联CT和母联开关之间发生了故障,由于这个故障的特殊位置,它一方面由于靠近二母,属于二母的故障范围,但由于它位于二母母联CT的外侧,它却不属于二母的保护范围;而对于一母,故障位于母联开关外侧,明明性于二母的故障范围,但由于故障位于二母母联CT内侧,它又属于一母子保护范围.
明白这点后你就会知道保护的运行情况.由于位于一母的保护范围,一母差动保护动作,跳开母联开关和一母上的所有元件.但是一母小差动作这后,故障并没有和二母隔离,致使二母仍给故障点关短路电流,但由于故障点位于二母保护范围以外,二母母差不会动作.
此时只能有相应的母差死区保护经小延时将二母也跳开.
至于距离保护,如果阻抗元件采用的是方向阻抗继电器,当线路出口故障时,由于它位于方向阻抗继电器动作圆的临界点,可能拒动.
Ⅱ、故障发生在母联开关与CT之间，乙母线差动保护动作跳开乙母线上所有开关，但母联开关跳开后故障仍然存在，母联CT仍然有电流，保护经50ms延时后，自动短接母联CT，使故障转化为甲母线故障，甲母线差动保护动作跳开甲母线上所有开关，切除故障点，这就是所谓母联死区保护。
继电保护中保护死区的学习与交流【优质最全版】
仅限于单母或双母接线方式；
母线断路器与TA之间的死区和中间联络断路器与TA之 线路断路器与TA之间的死区：母线保护动作跳闸停信或发信
母线断路器与TA之间的死区和中间联络断路器与TA之间的死区：断路器保护中的死区保护
母联断路器与母间联TA的之间死的死区区：：母线断保护路中的器死区保保护护中的死区保护
段范围称（为保1护死）区。对双母线接线方式
线路断路器与TA之间的死区：母线保护动作跳闸停信或发信
线路断路器与TA之间的死区：母线保护动作跳闸停信 母线断路器与TA之间的死区和中间联络断路器与TA之间的死区：断路器保护中的死区保护
母线断路器与TA之间的死区和中间联络断路器与TA之间的死区：断路器保护中的死区保护
段范围称为保护死区。
（各站配置为RCS921）
（1）对双母线接线方式
母（联各断 站路配器置与为母RC联ST9A2之1）间的1死区：母线保护中的死区保护
2
母线保护动作跳闸停信或发信
（1）对双母线接线方式
继电保护中保护死区的学习I与交流
i
双母线线路断路器与TA之间短路故障时：
3
返回
II
断路器死区保护
母I
继电保护中保护死区的学习与交流
RCS923：断路器失灵起动及辅助保护装置
不适用于3/2接线方式。
不适用于3/2接线方式。
母母线线保 断护路动器作与跳TA闸之停间信的L或死1发区信和中间联络断路器与TA之间的死区L：2断路器保护中的死区保护
双母线线路断路器与TA之间短路故障时:
起动死区保护 对于仅单侧配置TA的断路器，故障发生在断路器与TA之间时，保护动作跳开该断路器后故障并未切除，一般把断路器与TA之间的这一
典型保护死区分析及应对措施
图 ２ 母 联 断 路器 与 电 流 互 感 昔 昔 之 间 的 死 区
以图 ２所示 的双母线 为例 ， 设定 四个 连接 元件 的
发 生故障 范围属保护死 区 。
Ｔ Ａ １ 、 Ｔ Ａ ２ 、 Ｔ Ａ ３ 、 Ｔ Ａ ４的 同极 性 端 在 母 线侧 ， 母联 Ｔ Ａ ５
的同极性端 在 Ｉ 母侧 ， 规定 正方 向 电流为母 线 流 向线
路 。当故 障发生在母 联 断路器 与母 联 Ｔ Ａ之 间 ， 流 过 各 个元件 的电流都 流 向短 路 点 ， 设 定流 过 Ｔ Ａ １～ Ｔ Ａ ５
梁 伟 雄
（ 深 圳 供 电局 有 限公 司 ， 广 东 深圳 ５ １ ８ ０ ２ ０ ）
摘
要： 继 电保 护 在 断路 器 和 电 流 互 感 器 之 间发 生 的故 障 动 作 后 故 障 仍 然存 在 ， 即存在保 护死 区， 不 能 满区范 围很 小且 容 易被 忽视 ， 但 危 害性 却 很 大 ， 本 文 详 细 分 析 死 区形 成 的 原 因 ， 并 结 合 现 场 实 际
１ ． １ 线 路 断路器 与 电流互 感 器之 间 的死 区成 因
护 和失灵 保 护动 作 的接点 启 动线 路保 护 操 作 箱 Ｔ Ｊ Ｒ 继 电器 的接 点开 入 实 现 远 跳对 侧 线 路 断 路 器 ， 从 而 让对 侧 的纵 联保 护能 立刻 切 除此类 死 区故 障 。
一
光纤 纵联 保护 中 ， 为解决 出线断 路器 与 出线 Ｃ Ｔ
、
：ｋ ＝， ＋ ， 大差电流为 ： Ｉ ｄ＝ Ｉ ｊ ＋
电力系统双母双分段母线分段开关的死区保护探讨
工程技术科技创新导报 Science and Technology Innovation Herald60DOI：10.16660/ki.1674-098X.2019.23.060电力系统双母双分段母线分段开关的死区保护探讨姜淋尹(广东电网有限责任公司茂名供电局 广东茂名 525000)摘 要：本文针对220kV双母双分段母线保护的分段开关死区故障进行探讨，以南瑞继保的PCS915NB和长园深瑞的BP-2C为例，对双母双分段母线的死区故障进行分析。
通过分析探讨，我们将看到死区保护对于双母双分段母线的分段开关有着重大的意义。
关键词：双母双分段 分段开关 死区 拒动 误动中图分类号：TM773 文献标识码：A 文章编号：1674-098X(2019)08(b)-0060-02母线保护，普遍配置有母联死区保护，当母联开关与电流互感器之间发生故障时，保护能正确、可靠动作，快速切除故障。
在双母双分段接线方式下，母联开关配置有母联死区保护，但是分段开关却不一定配置死区保护，如南瑞继保PCS915NB。
1 保护原理南瑞继保双母双分段的母线保护由两套PCS－915NB 来完成，每套装置的保护范围如图1所示。
如分段开关有两组电流互感器，则交叉分别接入两套装置，这时不存在分段死区问题；如果只有一组电流互感器，则存在分段死区问题。
南瑞继保的母联死区保护：若母联开关和母联CT之间发生故障，断路器侧母线跳开后故障仍然存在，正好处于CT侧母线小差的死区，为提高保护动作速度，专设了母联死区保护。
本装置的母联死区保护在差动保护发母联跳令后，母联开关已跳开而母联CT仍有电流，且大差比率差动元件不返回的情况下，经死区动作延时150ms将母联电流退出小差。
其死区保护是指母联开关的死区保护，没有分段开关的死区保护。
长园深瑞BP-2C 微机母线保护装置，也是用两套装置配合实现各段母线的保护。
一套装置保护分段开关“左”侧的两段母线；另一套装置保护分段开关“右”侧的两段母线；两套装置的保护范围在分段开关处交叠。
双母线接线保护解决方案
系统需求概述
在110kV或220kV的大型发电厂和枢纽变电站，出线间隔大于4回时，通常采用双母线接线方式，该方式能灵活适应电力系统中各种运行方式调度和潮流变化的需要，通过倒换操作可以组成各种运行方式。为保证一段母线发生故障而另一段母线能正常运行，则需要配置母线保护装置。
为确保母线差动保护检修时母线不至失去保护、防止母线差动保护拒动而危及系统稳定和事故扩大，在220kV及以上母线应采用双重化保护配置。每条母线应采用两套含失灵保护功能的母线差动保护，并安装在各自的屏柜内。
型号规格
单位
数量
母线保护柜
1
母差保护装置
BP-2C
台
1
2
模拟盘
BP636
台
1
3
打印机
台
1
4
屏柜及附件
SZ-4
面
1
每套母线保护只作用于断路器的一组跳闸线圈。
母线保护仅实现三相跳闸，各连接元件设独立的跳闸出口继电器。母线保护动作后有措施，促使对侧全线速动保护跳闸。
每套母差保护同时具备断路器失灵保护功能，每套线路保护及元件保护各启动一套失灵保护，母差和失灵保护能分别停用,并且可以分别整定。
推荐组屏方案
一面母差柜可完成整套的保护方案；
每面母线保护屏含1套母线差动保护装置，母线差动保护装置设复合电压闭锁元件，母线保护屏不设置独立的复合电压闭锁装置。双母线保护出口有复合电压闭锁措施，母联和分段可不经电压闭锁，复合电压闭锁元件与母差元件不共CPU。
双母线接线的差动保护设有大差元件和小差元件；大差用于判别母线区内和区外故障，小差用于故障母线的选择。
220kV及以上母线保护双重化配置，内含断路器失灵保护功能；
母联两侧都有电流互感器合位死区跳双母线-概述说明以及解释
母联两侧都有电流互感器合位死区跳双母线-概述说明以及解释1.引言1.1 概述概述：电力系统中的电流互感器扮演着至关重要的角色，用于监测电路中的电流变化并及时采取相应措施。
然而，在母联两侧都设置电流互感器时，可能会出现合位死区问题，导致双母线跳闸。
本文将对电流互感器的基本工作原理进行介绍，分析母联两侧电流互感器合位死区的影响因素，探讨双母线跳闸的根本原因，并提出可能的解决方案。
希望通过对这一问题的深入探讨，能够为电力系统的稳定运行提供一定的参考和帮助。
1.2 文章结构：本文主要分为引言、正文和结论三个部分。
在引言部分中，将会对本文的研究对象进行概述，并介绍文章的结构和目的。
在正文部分，将分别介绍电流互感器的基本概念和作用、母联两侧电流互感器合位死区的问题以及双母线跳闸原因的分析。
最后，在结论部分中，将对本文的研究结果进行总结，并提出可能的解决方案，同时展望未来研究的方向。
整篇文章将按照以上结构展开，以便读者能够清晰地理解本文的研究内容和结论。
1.3 目的：本文旨在研究母联两侧同时安装电流互感器时可能出现的合位死区问题，以及由此导致的双母线跳闸现象。
通过深入分析电流互感器的工作原理和母线的运行特点，探讨其中的原因和机理，旨在为解决该问题提供参考和借鉴。
同时，本文还将提出一些可能的解决方案，并展望未来在该领域的研究方向，为相关领域的工程实践和学术研究提供指导和参考。
愿借此文章，推动电力系统领域的进一步发展与完善。
2.正文2.1 电流互感器介绍电流互感器是一种用于测量电流的装置，通常用于监测电力系统中的电流大小和方向。
其工作原理是利用电流在导体中产生的磁场，通过互感器的磁性材料传感器件将磁场转换成电信号。
这个电信号可以被测量、记录和监控，以帮助维持电力系统的稳定运行。
电流互感器通常由铁芯、一组绕组和外壳组成。
铁芯用于集中磁场，绕组用于感应电流，外壳用于保护互感器内部结构。
根据实际应用需求，电流互感器可以分为不同类型，包括闭合式电流互感器、开口式电流互感器和分裂式电流互感器等。
双母接线中母联死区故障时母差保护动作分析
双母接线中母联死区故障时母差保护动作分析发表时间：2016-11-03T14:00:52.733Z 来源：《电力设备》2016年第15期作者：张峰铭[导读] 本文主要讲述了母线故障存在于母联断路器与CT间的死区时，对220kV母联断路器只在一侧装设一组CT的现状。
（广东电网公司阳江供电局变电部）摘要：本文主要讲述了母线故障存在于母联断路器与CT间的死区时，对220kV母联断路器只在一侧装设一组CT的现状，分析了母线差动保护的常规动作逻辑及其存在问题；还比较了220kV母联单CT与母联双CT的区别，证明了母联双CT的配置能够很好地弥补母联单CT时间上的劣势，这为防止事故的扩大化打下了良好的基础。
关键词：母线差动保护母联断路器死区故障1 引言母线保护装置是正确迅速切除母线故障的重要设施，它的拒动和误动都将给电力系统带来严重危害。
而母线差动保护是母线保护装置最常见也是最典型的保护，因母线其连接元件多，操作难度及操作工作量大，对运行人员的综合操作技能也提出了较高的要求。
基于一次设备的客观实在性，运行人员需对母线故障情况下所带来的危害有一个直接的较全面的感性认识，运行人员在现场值班过程中遇到母联断路器死区故障的几率很少，因此分析和处理这类故障的经验不足。
本文将详细介绍母联断路器死区故障母差保护的动作行为，为运行人员处理这类型的事故提供参考。
2 母线差动保护原理2.1 大差保护和小差保护在双母线接线方式的母线保护中，一般设有大差保护和小差保护。
母线大差是指除母联断路器和分段断路器外所有支路电流所构成的差动回路，用于判别母线区内和区外故障。
母线小差是指该段母线上所连接的所有支路（包括母联和分段断路器）电流所构成的差动回路，作为故障母线选择元件。
大差与小差各有特点，即大差的差动保护范围涵盖各段母线，大多数情况下不受运行方式的控制；小差则受当时的运行方式控制，但差动保护范围只是相应的一段母线，具有选择性。
2.2 母线差动保护范围大差（紫色框所示）：∑I母线=0，即 I1+I2-I3-I4=0 Ⅰ母小差（蓝色框所示）：∑IⅠ母=0，即 I1+I2-I0=0 Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 -I3-I4+I0=0 2.3 母线差动保护动作情况区内故障：大差（紫色框所示）：∑I母线≠0，即 I1+I2+I3+I4≠0，大差起动Ⅰ母小差（蓝色框所示）：∑IⅠ母≠0，即 I1+I2+I0≠0，Ⅰ母小差起动跳Ⅰ母Ⅱ母小差（绿色框所示）：∑IⅡ母=0，即 I3+I4-I0=0，Ⅱ母小差不起动区外故障：大差（紫色框所示）：∑I母线=0，即 I1-I2+I3+I4=0大差不启动 2.4 小结综上所述，故障母线选择逻辑：母差动作后经死区保护延时后检测母联断路器位置，若母联处于跳位，且母联CT仍有电流并大于定值时，母联电流不再计算入差动保护，从而破坏另外那条母线的电流平衡，且大差元件及断路器侧小差元件不返回的情况下，使该母差动动作，延时跳开另一条母线，最终切除故障。
双母双分段接线中母联和分段失灵及死区故障时母差保护动作行为分析
双母双分段接线中母联和分段失灵及死区故障时母差保护动作行为分析摘要：本文分析了双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因。
文章介绍了双母双分段接线的基本原理，母差保护的原理和作用，以及母差保护可能出现的动作行为和原因。
在此基础上，提出了对母差保护进行优化和调试的措施，包括保护设置优化、设备质量管理和保护动作记录和分析。
这些措施有助于提高保护系统的可靠性和稳定性，避免系统出现不必要的损失。
关键词：双母双分段接线、母差保护、动作行为分析、母联和分段失灵、死区故障、保护设置优化、设备质量管理、保护动作记录和分析引言双母双分段接线是电力系统中常用的一种接线方式，用于提高系统的可靠性和容错性。
在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。
当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。
然而，在双母双分段接线中出现母联和分段失灵或死区故障时，可能会导致系统运行不稳定或故障。
因此，需要使用母差保护来实现及时的保护动作。
本文将分析在双母双分段接线中出现母联和分段失灵或死区故障时母差保护的动作行为及其原因，以指导对保护系统进行优化和调试，提高系统的可靠性和稳定性。
一、双母双分段接线的基本原理双母双分段接线是一种将母线和断路器分段连接的方式，用于提高电力系统的可靠性和容错性。
在该接线方式中，系统被分成两个独立的回路，每个回路都有一个母联和若干个分段。
当一个分段或母联失灵时，系统可以切换到另一个回路，以保持系统的运行稳定。
在实际应用中，双母双分段接线主要用于高压电网和特高压换流站的重要部分，如变电站母线和换流变母线等。
该接线方式的优点包括：提高了系统的可靠性和容错性，减少了单点故障的风险，提高了系统的可维护性和可操作性。
双母双分段接线的主要构成部分包括：母线、分段、母联、断路器、隔离开关、接地开关等。
其中，母线和断路器是接线的核心部分，母联和隔离开关用于实现各分段的切换，接地开关用于实现设备的接地。
双母线接线方式下母差死区保护分析
2013第十四届全国保护和控制学术研讨会1双母线接线方式下母差死区保护分析傅进，周冰（嘉兴电力局，浙江嘉兴314033）摘要：双母线接线方式下，母联断路器与母联电流互感器之间的死区故障一直以来都是电力系统继电保护所研究的难题。
笔者经过多年的现场实践经验的积累，通过对多种220kV母差保护的校验和分析，提出多项防范与改进措施。
关键词：继电保护；母差保护；死区0 引言母线对一个变电所而言，是最重要的设备之一。
母线若发生故障对电力系统的危害是巨大的，不但影响范围广，而且可能造成大面积停电事故，因此正确配置母线保护显得尤为重要。
在220kV及110kV电压等级系统中，普遍采用双母线的接线方式。
在微机母差出现以前，曾采用过多种原理的母差保护，如固定连接式、母联电流相位比较式、中阻抗等。
随着科技的不断进步，各种类型的母差保护优胜劣汰，目前普遍采用的是以微机型母差保护，部分地区还保留中阻抗母差保护。
微机型母差保护的出现不仅提高了母差保护的各项功能，而且也增强了母差保护对一次设备状态变化的适应能力。
特别是对本文所探讨的双母线接线方式下母联死区故障，微机母差保护具有绝对的优势。
然而，微机型母差保护仍不能彻底解决死区故障时故障母线的选择问题。
本文通过对死区故障的分析，并对母联断路器位置开入出错和电压回路断线等情况的分析，总结出多项防范与改进措施。
2 死区故障时母差保护动作行为分析本文以目前在220kV系统双母接线常用母差保护，南京南瑞的RSC-915和深圳南瑞的BP-2B为例，分析当母线死区故障时的动作行为。
笔者对该两套母差保护进行模拟实际系统中可能出现的运行方式，根据动作结果比较各自的优缺点。
1）当母联断路器在合闸位置，此时发生死区故障时的保护动作行为。
如图1所示，L1、L3线路正母运行，L2、L4线路副母运行，母联断路器处于合闸位置。
此时若在母联断路器与母联电流互感器之间发生接地故障时，首先正母差动动作，跳开母联与正母上所有间隔，而此时故障点还没有切除。
母联两侧都有电流互感器合位死区跳双母线
母联两侧都有电流互感器合位死区跳双母线双母线系统是一种常见的电力系统配置，它能够提供可靠的电力供应，并具有较好的灵活性和可扩展性。
然而，有时候在双母线系统中会出现一种特殊情况，即母联两侧都有电流互感器合位死区跳的现象。
本文将从人类的视角出发，为您详细描述这种情况的发生及其可能的原因。
我们需要了解什么是电流互感器合位死区跳。
在双母线系统中，电流互感器是用来测量电流的重要装置。
它会将电流信号转换为电压信号，从而进行测量和监测。
然而，由于一些因素的影响，电流互感器在某些特定条件下可能会出现合位死区跳的情况。
合位死区跳指的是电流互感器在接近零电流时无法正常工作的现象，这可能导致系统出现误判或数据不准确的情况。
那么，为什么会出现母联两侧都有电流互感器合位死区跳的情况呢？这可能与电流互感器的设计和使用环境有关。
首先，电流互感器的设计参数可能存在一定的差异，例如合位死区的大小。
如果两侧的电流互感器合位死区的范围存在差异，那么在一些特定的电流条件下，就可能出现母联两侧都有电流互感器合位死区跳的情况。
使用环境的变化也可能导致母联两侧都有电流互感器合位死区跳。
例如，温度的变化会对电流互感器的性能产生影响，从而可能导致合位死区的大小发生变化。
如果母联两侧的环境温度存在差异，那么电流互感器的合位死区也可能存在差异，从而导致母联两侧都有电流互感器合位死区跳的情况发生。
针对这种情况，我们可以采取一些措施来解决。
首先，我们可以对电流互感器的设计参数进行优化，尽量减小合位死区的范围，并确保两侧的电流互感器设计参数一致。
其次，我们可以对使用环境进行监测和控制，尽量减小环境温度的差异，从而减小合位死区的变化。
母联两侧都有电流互感器合位死区跳是双母线系统中可能出现的一种情况。
我们需要关注电流互感器的设计和使用环境，并采取相应的措施来解决这个问题。
只有确保电流互感器的正常工作，我们才能提供可靠的电力供应，保障电力系统的稳定运行。
一起由母联开关故障引起的死区保护动作分析
一起由母联开关故障引起的死区保护动作分析摘要：微机母线差动保护在电力系统中得到了非常广泛的应用。
文章结合工程实例探讨一起由母联开关故障引起的死区保护动作并提出改进措施。
关键词：母线差动保护死区保护引言：目前，微机式母线差动保护在电力系统中得到广泛的应用，基于运行方便和操作上灵活性的需要，大多数220kV变电站采用了双母线的接线方式。
其中，母联开关常常装设一组或两组电流互感器，母联开关和母联CT之间的地方习惯定义为死区。
死区故障在运行中较难判断和处理，本文以一起事故为案例，详细分析了由开关故障引起的死区保护动作原因和动作原理。
事故概况：某日17时32分，某一220kV变电站（记名为220kVG站）母线差动保护动作，切除220kV正母、220kV副母所有线路开关和母联2012开关，导致220kVG站全站失压，与之联系的3个110kV变电站同时失压。
事故前，G站双母并列运行，线路2701开关、2801开关、1号主变2201开关运行于220kV正母线，线路2702开关、2802开关、2号主变2202开关运行于220kV副母线。
母联CT装在靠220kV副母线这一侧。
现场检查和判断：值班员对现场检查发现，母联三相气动开关机构储压罐与开关构架处有烧黑现象，为明显的放电痕迹。
放电迹象初步显示为母联开关外部故障（母线故障）。
查询故障录波文件显示，故障发生后40ms 时，220kV正副母线B相电压几乎降为0，所有间隔B相电流明显增大，由此判断为B相接地故障。
40ms之后，220kV正母三相电压变为0，挂正母运行的线路电流降为0，220kV副母B相电压接近与0，母联间隔B相电流增大。
150ms后，副母和母联间隔电压电流均降为0。
母线差动保护动作原理：双母线差动保护设置了大差和各出线的小差保护。
大差为除母联（或分段）之外母线上所有元件构成的差流，小差为每段母线上所有元件（包括母联和分段）构成的差流，大差作为起动元件，用于区分母线区内外故障，小差作为故障母线的选择元件。
母线保护中的充电和死区浅探
母线保护中的充电和死区浅探摘要：本文就母线保护中的充电和死区的原理、逻辑和应用和一些特殊情况做简要探讨。
供继电保护和变电运行人员在对现场调试应用时参考。
关键词：母线保护；充电保护；死区保护；母联；分段电力是现代社会和经济运行的神经中枢、动力之源，电力系统的安全运行决定了社会和民生的发展和稳定，而继电保护和自动装置作为电力系统的卫兵，在电力系统中起着保障系统安全可靠运行的作用，尤其是发电厂和变电所的母线，连接发电机、变压器、输电和配电线路，起着汇总和分配电能的作用，是电力系统中重要组成元件。
母线保护运行的安全与否，对发电厂、变电所和用户工作的可靠性具有极为重大意义，严重时甚至可能导致整个电力系统的瓦解崩溃。
对于现阶段的母线保护其组成部分均包括充电和死区保护两部分。
其中充电保护由于并非长期投入，随系统运行方式调整而投退，死区保护对部分现场工作者而言存在理解不深的现象，此两种保护在现场应用时均易出现问题，不易掌控。
一、充电保护1、何谓充电保护双母线的一条母线需要检修时，将所有连接元件切换到另一母线运行，检修完毕，利用母联断路器对检修母线充电投入运行时，为防止该母线存在故障隐患而导致母差保护动作，故需在合母联断路器的同时，利用取自母联断路器电流速断保护快速切除故障母线，以达到缩小故障范围，减少设备损伤的目的。
2、动作条件（1）充电保护投入（2）一段母线无压，且母联（或分段）断路器断开（3）母联电流从无到有充电保护一旦投入自动展宽一段时限，在此期间内经可整定延时跳母联开关，不经复合电压闭锁，可根据控制字决定在此期间内是否闭锁母差保护。
3、充电和合环的区别充电必须投充电保护，而合环是指在两端母线均有电压的情况下合母联或分段断路器，合环不能投充电保护，因为合环之后存在潮流交换，母联断路器有电流流过，一旦达到定值即误动。
二、死区保护1、保护死区属于本保护范围内但本保护无法保护到的地方即为死区。
对双母线接线方式而言，当断路器和流变之间发生故障，故障点在母线保护范围内，但是母线保护动作后跳开断路器侧母线后但是故障点仍然存在，依然流过故障电流，不能有效切除故障，这就是母线保护的死区。
母联两侧都有电流互感器合位死区跳双母线
母联两侧都有电流互感器合位死区跳双母线全文共四篇示例，供读者参考第一篇示例：母联两侧都有电流互感器合位死区跳双母线，是一种电力系统中常见的故障类型。
当该故障发生时，可能会导致电网故障的扩大，对电力系统的安全稳定运行造成影响。
对于这种故障类型，我们有必要进行深入的了解和研究。
我们来解析一下这个故障的原因。
母联两侧都有电流互感器合位死区跳双母线，通常是由于电流互感器工作不正常或者设备老化等原因造成的。
电流互感器作为电力系统中的重要设备，主要用于测量电流的大小和方向。
当电流互感器工作不正常时，就可能导致电流计算错误，从而影响电力系统的正常运行。
而母联两侧都出现电流互感器合位死区跳双母线的情况，可能是因为该故障在电网中同时出现了两个以上的电流互感器故障，从而导致了这种情况的发生。
面对母联两侧都有电流互感器合位死区跳双母线这样的故障，我们应该如何应对呢？我们需要对电流互感器进行定期的检测和维护工作，确保其正常工作。
在发现电流互感器出现故障时，应及时更换或修复，以避免故障的进一步扩大。
我们还应该加强对电力系统的监测和管理，及时发现并处理潜在的故障隐患，确保电网的稳定运行。
对于母联两侧都有电流互感器合位死区跳双母线这样的故障，我们还需要注意以下几点：一是及时对故障进行定位和处理，避免因延误而造成不必要的损失。
二是加强对电力系统的预防性维护工作，降低故障的发生概率。
三是建立健全的故障处理机制，提高故障处理的效率和准确性。
在面对母联两侧都有电流互感器合位死区跳双母线这样的故障时，我们需要综合考虑各种因素，科学合理地制定应对措施，确保电力系统的安全稳定运行。
只有这样，我们才能更好地保障电网的安全性和可靠性，为人们的生活和生产提供更加稳定可靠的电力供应。
【母联两侧都有电流互感器合位死区跳双母线】是电力系统故障中的一种常见类型，对于这种故障，我们应该加强对其的认识和理解，提高对其的预防和处理能力，以确保电力系统的安全运行。
