文物保护学概论复习题分类版.
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
古漆木竹器
1、古漆木竹器类文物保护处理的必要性
由于出上的古漆木竹器类文物因在古墓中埋藏了漫长的岁月,多数曾受到地下水的长期浸蚀。这些漆木竹器的内部分子结构已究全被水饱和,所以称其为饱水漆木竹器。这样的文物出土后,饱水状态下的环境突然改变,器物的表面很快干缩,而内部则干的较慢,这样内外干缩情况差别很大,就会引起起翘、开裂、脱皮、变形,甚至达到完全不可收拾的地步。因而出土的饱水漆木竹器,不能让其自然干燥,而必须立即采取保护性处理。
2、蔗搪脱水定形法优点
①此法能使高度腐朽的饱水漆木器得到脱水加固。
②此法的适用范围广,对不同树种、不同含水量的器物都能适用。
③处理后木质质感强,能很好地保待漆木器原貌。虽有一定收缩,但对漆皮没有大的影响。
④脱水定形后,如在水中授泡一定时间。蔗糖可以全部溶出,恢复到饱水状态,并不改变器物的外形。这种可逆性,对初次处理失败或今后发现更好的材料或更为先进的技术,需要一再次处理,都是非常有利的。
⑤该法工艺简单,不需专门设备,操作简便,成本低廉,便于推广。
3、古代漆器的现场保护方法
①漆器从墓葬出土后,应立即进行拍照、秋像等工作,及时、全面、准确
的记录残存及损坏状况。
②在起取漆器时,双手应从靠近漆器底部的位置轻轻托起,放在一个
平整、坚固的托板上,做好记录,写好标签。
③用水质较好的井水(即含钙、镁离子少的水)或墓室中的积水,最好
用去离子水轻轻洗去器物表面的污物。
④用质软的塑料薄膜将器物小心谨慎地包好,并在器物底部附近垫放
一团用离子交换水浸润的棉花,以防水分快速蒸发掉。
⑤再用泡沫塑料包裹,放人大小合适的箱盒内,在器物的四周填充纸
屑,碎的泡沫塑料或其他质地柔软的物质(既能保证器物在箱盒内固定不动,不来回碰撞,又不会因包裹而磨损器物)口包装好后小心送往实验室进行保护处理。
4、出土饱水的漆木竹器直接暴露于空气中会出现哪些损坏
①.竹简马上会收缩、起翘②漆器表面漆膜会发生起皱现象③出土的彩绘木俑在阳光照射下,十几分钟之内表面彩绘就会发生明显的变化④木器表面会干裂,由于器物内水分迅速蒸发,而使水中可溶盐在木器表面析出而器物泛白,直接影响文物的外观。
选答三处即可
5、饱水漆木竹器为什么特别强调发掘现场的保护
6、简述一般古漆器发掘的现场保护方法
7、简述出土竹简的现场提取的特殊要求和提取方法
8、简述糟朽漆木竹器加固与修复的基本原则

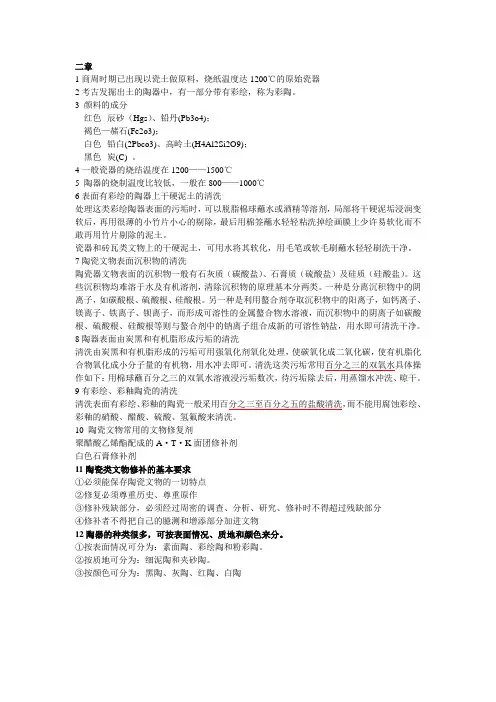

陶瓷砖瓦
1、陶瓷砖瓦类文物常用的黏合剂和加固剂有哪些?
答:环氧树脂黏接剂、硝酸纤维素黏合剂、聚甲基丙烯酸甲脂黏合剂等,聚醋酸乙烯脂陶瓷类文物加固剂、改性硅溶胶加固剂。
2、白色石膏修补陶瓷类文物时的操作步骤有哪些?
3、陶瓷砖瓦类文物翻结剂的基本要求
①首先必须能保持文物原貌,即黏结前与黏结后从文物外貌来看基本一致。在陶、瓷碎片黏结完毕之后,载结好的陶瓷砖瓦碎片最好是看不出什么痕迹、完好如初。
②用于陶瓷砖瓦类文物的黏结剂,必须具备易流动性。因为陶、瓷、砖瓦类文物,特别是陶器和砖瓦类文物结构不致密、多孔隙,在进行黏结时黏结剂必须具
备流动性好,才能充分浸润填平被粘陶器、砖瓦文物断面疏松多孔隙,使凹凸不平的部分牢固地黏结起来。
③勃结剂还必须具备长期性和稳定性,即黏结好的陶瓷砖瓦类文物能长时间
稳定、不氧化、不吸潮、不软化、不变色、黏结角度不改变、不变形
④陶瓷砖瓦类文物的黏结剂要黏着力强,对陶瓷砖瓦碎片有很好的黏结力,并能保持黏力长期不变。
⑤黏结剂应具有可逆性,一旦出现新的、更好的材料,可以容易除掉。
⑥陶瓷砖瓦类文物的黏结剂黏度要小,因陶瓷、砖瓦类文物结构不致密、多孔隙、黏接断面粗糙且是带孔表面,黏合剂
黏度要小,才能流动好、浸润充分。
⑦黏结剂固化时收缩率低,低蠕变、高韧性。
⑧操作性能良好,可根据需要任意调节。
4、陶瓷砖瓦类文物加固剂的基本要求
①陶瓷文物加固剂应能保护文物原貌,加固前后从外观看基本一致,
么痕迹。②加固材料应无色透明,渗透性好。③加固材料必须具备良好的黏结性、牢固性。④加固材料必须具备长期性、稳定性,加固处理后之文物应长期稳定⑤操作方便、经济,能达到最佳的保护效果。
5、简述陶瓷砖瓦类文物黏结剂的基本要求
1,首先必须能保持文物原貌,即黏结前与黏结后从文物外貌来看基本一致。 2,用于陶瓷砖瓦类文物的黏结剂,必须具备易流动性。
3,黏结剂还必须具备长期性和稳定性,即黏结好的陶瓷砖瓦类文物能长时间稳定、不氧化、不吸潮、不软化、不变色、黏结角度不改变、不变形。
4,陶瓷砖瓦类文物的黏合剂要黏着力强,对陶瓷砖瓦有很好的黏结力,并能保持黏力长期不变。
5,黏结剂应具有可逆性,一旦出现新的、更好的材料,可以容易除掉
6,陶瓷砖瓦类文物结构的黏结剂粘度要小
7,黏结剂固化时收缩率低,低蠕变、高韧性。
8,操作性能好,可根据需要任意调节。
6、陶瓷类文物修补的基本要求
①必须能保存陶瓷文物的一切特点。②修复必须一尊重历史、尊重原作。③修补残缺部分,必须经过周密的调查、分析、研究,修补时不得超过残缺部分。④修补者不得把自己的臆测和增添部分加进文物。
7、简述陶器损坏的主要原因
内因:陶瓷文物由于质地疏松、多空隙,吸水性强,因而很容易吸收雨水或地下水。地下水或雨水在流动和渗透的过程中会溶入各种酸、碱、盐有机物,从而给陶瓷带来损坏。
外因:1.雨水及地下水的影响:(1).雨水及地下水的作用,使疏松、多孔隙、且吸水性强的陶器长期在极潮湿的状态下,对陶器很不利。(2).地下水中可溶盐对陶器的破坏。(3).地下水将陶胎中的钙、镁等阳离子溶出在陶器表面形成坚硬沉积层。 2.自然灾害对陶器文物造成的危害 3.人为因素的破坏:(1).考古发掘过程中因对埋藏情况不十分清楚的情况下偶尔失手造成器物损坏或撞破(2).陶器文物在搬运过程中由于强烈震动、碰撞或车祸等人为因素造成陶器文物破裂或损坏。
8、简述砖瓦类文物损坏的主要原因
