异步二进制加法计数器共89页文档

异步二进制加法计数器课件

异步二制加法数器
• 异步二制加法数器的基 • 异步二制加法数器的用 • 异步二制加法数器的式 • 异步二制加法数器的性能析 • 异步二制加法数器的例
01
异步二制加法数器述
定义与功能
定义
异步二进制加法计数器是一种数字电路，用于对二进制数进行加法运算。
功能
实现二进制数的相加，并输出相加后的结果。
时序优化
通过调整时钟信号的频率和相位，优化触发器的时序逻辑，
提高计数器的响应速度。
低功耗设计
采用低功耗器件和电路结构，降低计数器的运行功耗。
容错技术
通过冗余设计和错误检测与纠正机制，提高计数器的可靠性。
性能测试与评估
测试环境
搭建符合要求的测试平台，包括输入信号源、输出负载、测试仪器等。
测试方法
设计实例三
总结词：成本较高
VS
详细描述：基于FPGA的异步二进制加法计数器虽然具有高度的可编程性和灵活性，但成本相对较高。FPGA 芯片的价格较高，而且需要相应的开发工具和编程环境，增加了设计的成本。此外，由于FPGA的资源有限，设计时需要合理规划资源的使用，避免浪费。
THANKS
感
在数字信号处理中的应用
信号的编码与解码
在数字信号处理中，信号需要进行编码与解码，异步二进制加法计数器可以用于实现信号的编码与解码功能。
数字滤波器
数字滤波器是数字信号处理中的重要元件之一，异步二进制加法计数器可以作为数字滤波器中的关键元件，实现数字信号的滤波功能。
在通信系统中的应用
调制解调
在通信系统中，调制解调技术是实现信号传输的关键技术之一，异步二进制加法计数器可以用于实现调制解调功能。
灵活性

异步计数器

11 11 11 11
11 11 01 11
根据状态转换表可以决定74LS90五分频部分的状态转换顺序是：
[QDQCQB]=000→001→010→011→100→000 （0 → 1 → 2 → 3 → 4 → 0）
如果2分频和5分频级联起来，即QA接到CPB，整个74LS90的态序为BCD8421码：
计数器的时序0~5，是N=6进制计数器。
例2：由74LS93构成的十二进制计数器。
R0(1) R0(2)
CP =CPA CPB
CTR
& CT = 0
+ DIV2
QA
+
DIV8 CT{0
2
QB QC QD
&
译码逻辑为R0(1)=R0(2)= QDQC 计数器的态序为0~12
该电路的波形图如图所示，波形图中从上到下依次为CP、QA、QB、QC、QD。在QC波形中有一个窄的尖峰，是[QDQCQBQA]从 1011→1100时，发生清零，QC的状态0→1→0，所以出现尖峰。
Q1 0 0
1
1
0
0
1
1
0
Q2 0 0
0
0
1
1
1
1
0
图 10.39 二进制异步加法计数器波形图
如果D触发器是下降沿触发的，那么电路工作波形与计数脉冲（在这里就是CP脉冲）的关系如图所示。如果用n表示触发器的级数，那么二进制计数器的计数长度N=24。
动画5_2
2.二进制异步减法计数器
(1)电路结构
数器的例1接：线RR图00((12图)) 示。为用& 74CLTCS=T900R改变为N=6的异步计

二进制计数器

等效十进制数 0 7 6 5 4 3 2 1 0
2019/5/2
15
圆圈内表示Q2Q1Q0
的状态
用箭头表示状态转换的方向
图5-17 3位异步二进制减法计数器的状态转换图
2019/5/2
16
（2）D触发器构成的3位异步二进制减法计数器（用CP脉冲上升沿触发）。
图5-18 由D触发器构成的3位异步二进制减法计数器
N位二进制计数器可以计2N个数，所以又可称为2N进制计数器。
2019/5/2
18
异步二进制计数器的优点：电路较为简单。缺点：进位（或借位）信号是逐级传送的，工作频率不能太高；状态逐级翻转，存在中间过渡状态。状态从111→000的过程？
111→110 →100 → 000
2019/5/2
2019/5/2
13
（1）JK触发器组成的3位异步二进制减法计数器（用CP脉冲下降沿触发）。
仿真
图5-16 3位异步二进制减法计数器
2019/5/2
(a)逻辑图 ( b)时序图
14
表5-6 3位二进制减法计数器状态表
CP顺序 0 1 2 3 4 5 6 7 8
Q2 Q1 Q0 000 111 110 101 100 011 010 001 000
等效十进制数 0 1 2 3 4 5 6 7 0
2019/5/2
8
④ 时序图
图5-13 3位二进制加法计数器的时序图
2019/5/2
9
⑤ 状态转换图
圆圈内表示Q2Q1Q0
的状态
用箭头表示状态转换的方向
图5-14 3位二进制加法计数器的状态转换图
2019/5/2

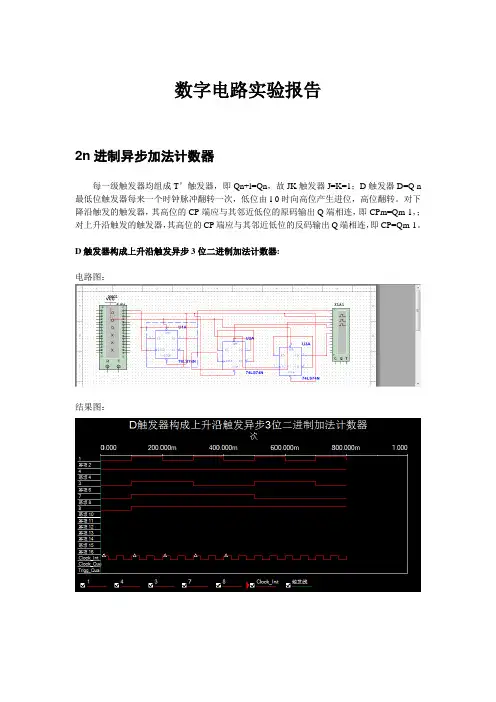

数字电路实验报告 2n进制异步加法计数器

数字电路实验报告
2n进制异步加法计数器
每一级触发器均组成T’触发器，即Qn+l=Qn，故JK触发器J=K=1；D触发器D=Q n 最低位触发器每来一个时钟脉冲翻转一次，低位由l-0时向高位产生进位，高位翻转。

对下降沿触发的触发器，其高位的CP端应与其邻近低位的原码输出Q端相连，即CPm=Qm-1，；对上升沿触发的触发器，其高位的CP端应与其邻近低位的反码输出Q端相连，即CP=Qm-1。

D触发器构成上升沿触发异步3位二进制加法计数器:
电路图：
结果图：
JK下降沿触发异步3位二进制加法计数器：
电路图：
结果图：
2n进制异步减法计数器
每级触发器仍组成T’触发器。

最低位触发器每来一个时钟脉冲翻转一次，低位由1-0时向高位产生借位，高位翻转。

对下降沿触发的触发器，其高位CP端应与其邻近低位的反码端Q相连，即CP=Qm-1，：对上升沿触发的触发器，其高位CP端应与其邻近低位的原码端Q相连，即CPm=Qm-1,。

D上升沿触发异步3位二进制减法计数器：电路图:
结果图：
JK下降沿触发异步3位二进制减法计数器：电路图：
结果图：
实验总结：
通过本次试验已经掌握2n进制异步加法计数器、2n进制异步减法计数器，这次试验学会了很多其次做实验的正确方法是先画好电路图，按图接线，最后检测，后做实验需要小心谨慎，思维敏捷。

不过过程中有些地方没有搞得很懂，还是问了其他同学后，在他的帮助下才做出来的。

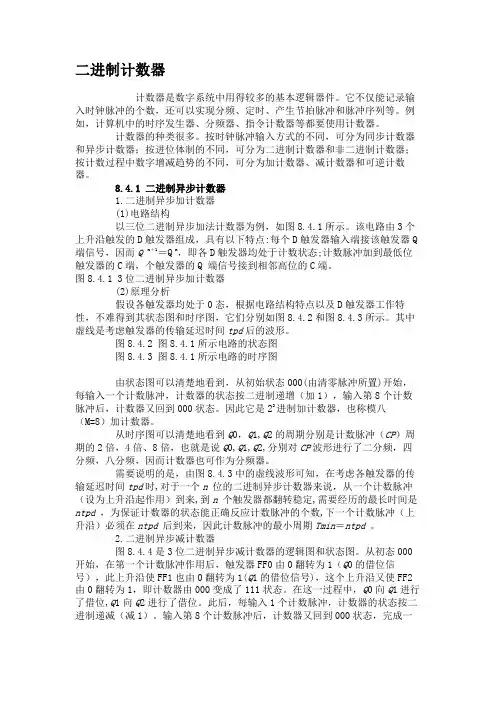

二进制计数器

二进制计数器计数器是数字系统中用得较多的基本逻辑器件。

它不仅能记录输入时钟脉冲的个数，还可以实现分频、定时、产生节拍脉冲和脉冲序列等。

例如，计算机中的时序发生器、分频器、指令计数器等都要使用计数器。

计数器的种类很多。

按时钟脉冲输入方式的不同，可分为同步计数器和异步计数器；按进位体制的不同，可分为二进制计数器和非二进制计数器；按计数过程中数字增减趋势的不同，可分为加计数器、减计数器和可逆计数器。

8.4.1 二进制异步计数器1.二进制异步加计数器(1)电路结构以三位二进制异步加法计数器为例，如图8.4.1所示。

该电路由3个上升沿触发的D触发器组成，具有以下特点:每个D触发器输入端接该触发器Q 端信号，因而Q n＋1＝Q n，即各D触发器均处于计数状态;计数脉冲加到最低位触发器的C端，个触发器的Q 端信号接到相邻高位的C端。

图8.4.1 3位二进制异步加计数器(2)原理分析假设各触发器均处于0态，根据电路结构特点以及D触发器工作特性，不难得到其状态图和时序图，它们分别如图8.4.2和图8.4.3所示。

其中虚线是考虑触发器的传输延迟时间tpd后的波形。

图8.4.2 图8.4.1所示电路的状态图图8.4.3 图8.4.1所示电路的时序图由状态图可以清楚地看到，从初始状态000(由清零脉冲所置)开始，每输入一个计数脉冲，计数器的状态按二进制递增（加1），输入第8个计数脉冲后，计数器又回到000状态。

因此它是23进制加计数器，也称模八（M=8）加计数器。

从时序图可以清楚地看到Q0，Q1,Q2的周期分别是计数脉冲（CP）周期的2倍，4倍、8倍，也就是说Q0,Q1,Q2,分别对CP波形进行了二分频，四分频，八分频，因而计数器也可作为分频器。

需要说明的是，由图8.4.3中的虚线波形可知，在考虑各触发器的传输延迟时间tpd时,对于一个n位的二进制异步计数器来说，从一个计数脉冲（设为上升沿起作用）到来,到n个触发器都翻转稳定,需要经历的最长时间是ntpd ，为保证计数器的状态能正确反应计数脉冲的个数,下一个计数脉冲（上升沿）必须在ntpd后到来，因此计数脉冲的最小周期Tmin＝ntpd。
