电子显微技术在纳米科学研究中的作用
电子显微术技术应用
电子显微术技术应用电子显微术是现代科技发展中的重要一环，其应用范围非常广泛。
本文将分别从生命科学、材料科学、环境科学等几个领域来探讨电子显微术的应用。
一、生命科学中的电子显微术应用生命科学领域中，电子显微术应用广泛，比如在细胞学方面，电子显微术可以很好地观察细胞内结构并进行组分分析，分辨率高，从而可以研究细胞分子的结构与功能；在神经学领域中，电子显微术可以观察和研究脑组织的结构，用来探索大脑神经元的连接与传递机制；在遗传学方面，电子显微术可以用来确定DNA 的超级螺旋结构，研究遗传物质的特性。
总之，电子显微术在生命科学问题的解决中起着至关重要的作用。
二、材料科学中的电子显微术应用材料科学是电子显微术应用的另一重要领域。
由于扫描电子显微镜具有较高的分辨率和清晰度，它可以用来研究化学特性、表面形态和识别分子组成等结构细节。
其应用范围包括纳米材料制备研究、微电子器件和晶体结构解析等方面。
另外，透射电子显微镜在材料表面形态、薄膜和超薄膜中的应用也十分重要。
可以通过电子显微术技术道具材料特性的调控，进而提高其性能，有很广泛的应用前景。
三、环境科学中的电子显微术应用电子显微术在环境领域中也有广泛的应用。
比如，它可以用来观察深海生物、微生物以及土壤底栖生物的特征，并且可以研究其结构以及物理和化学性质等。
此外，在环境领域中，电子显微术还可以用于再生能源研究。
透射电子显微镜可以用来观察纳米级碳管、纳米级吸附材料以及气体分离膜等材料的变化。
总之，通过对三个领域电子显微术应用的介绍，不难看出，电子显微术在自然科学、医学等领域中应用广泛，其分辨率高、分析速度快、细节表现力强等特性，使其成为各个领域中不可或缺的工具。
我们相信，在不久的将来，随着电子显微术技术的不断提高，将会有更多的领域开始应用电子显微术技术，推动新知识和新技术的产生。
电子显微镜的发展与应用
电子显微镜的发展与应用电子显微镜是一种现代高科技仪器，它通过聚集电子束对材料的显微结构进行观察和分析，是材料科学、物理学等领域中最常用的分析手段之一。
本文将从电子显微镜的历史、原理、技术特点和应用方面进行介绍。
一、电子显微镜的历史电子显微镜是现代显微镜技术中的一种新型仪器，它的历史可以追溯到20世纪30年代末期。
当时人们开始尝试用电子束来取代光束观察物体的微小结构，以期获得更高分辨率的成像效果。
在短短几十年的时间里，电子显微镜技术得到了快速发展，主要表现在以下几个方面：1. 改善电子源的性能，例如提高电子束的能量和亮度，使得电子束更容易穿透厚样品。
2. 发展各种种类的探针，例如扫描探针显微镜、透射电子显微镜、衍射电子显微镜等，不同的探针具有不同的优缺点，可根据具体需求进行选择。
3. 发展样品制备技术，例如离子切割技术、冷冻切片技术、金属薄膜制备技术等，这些技术可提高样品的表面平整度和断面质量，从而获得更高质量的显微图像。
二、电子显微镜的原理电子显微镜的原理主要是利用电子束与样品相互作用所产生的各种信号（例如散射、透射、反射等信号），通过探针来探测这些信号从而获得目标物体的显微结构信息。
下面我们来分别介绍以下两种常用的电子显微镜：1. 透射电子显微镜透射电子显微镜原理与传统光学显微镜类似，通过透射样品的电子束来获得样品内部结构的信息。
透射电子显微镜的分辨率通常可以达到0.1nm左右，是目前分辨率最高的显微镜之一。
它适用于物质结构的研究，例如晶体学、材料学等领域。
2. 扫描电子显微镜扫描电子显微镜则是利用电子束的散射、反射信号来获取材料的表面形貌和组成信息。
其分辨率可以达到纳米级别，具有高度的表面灵敏度。
扫描电子显微镜适用于纳米材料、生物样品以及矿物材料等领域的研究。
三、电子显微镜的技术特点电子显微镜的技术特点主要表现在以下几个方面：1. 高分辨率：电子显微镜的分辨率远远高于光学显微镜，可以达到亚纳米级别，从而获得更为细节的结构信息。

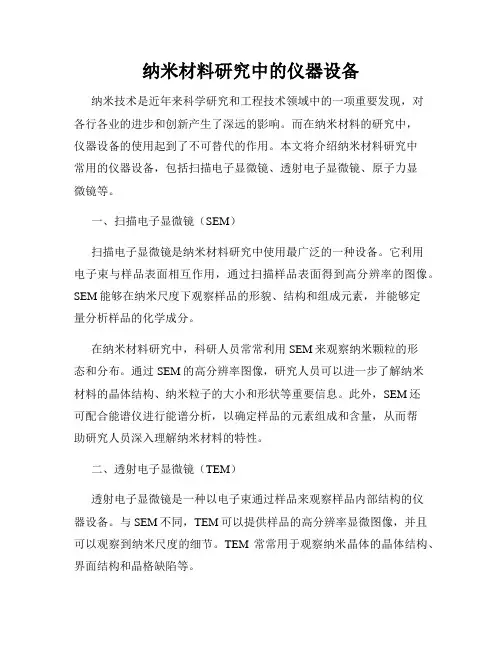

纳米材料研究中的仪器设备
纳米材料研究中的仪器设备纳米技术是近年来科学研究和工程技术领域中的一项重要发现，对各行各业的进步和创新产生了深远的影响。
而在纳米材料的研究中，仪器设备的使用起到了不可替代的作用。
本文将介绍纳米材料研究中常用的仪器设备，包括扫描电子显微镜、透射电子显微镜、原子力显微镜等。
一、扫描电子显微镜（SEM）扫描电子显微镜是纳米材料研究中使用最广泛的一种设备。
它利用电子束与样品表面相互作用，通过扫描样品表面得到高分辨率的图像。
SEM能够在纳米尺度下观察样品的形貌、结构和组成元素，并能够定量分析样品的化学成分。
在纳米材料研究中，科研人员常常利用SEM来观察纳米颗粒的形态和分布。
通过SEM的高分辨率图像，研究人员可以进一步了解纳米材料的晶体结构、纳米粒子的大小和形状等重要信息。
此外，SEM还可配合能谱仪进行能谱分析，以确定样品的元素组成和含量，从而帮助研究人员深入理解纳米材料的特性。
二、透射电子显微镜（TEM）透射电子显微镜是一种以电子束通过样品来观察样品内部结构的仪器设备。
与SEM不同，TEM可以提供样品的高分辨率显微图像，并且可以观察到纳米尺度的细节。
TEM常常用于观察纳米晶体的晶体结构、界面结构和晶格缺陷等。
在纳米材料研究中，科研人员通常通过TEM来确认纳米材料的晶体结构和尺寸分布。
TEM的高分辨率图像能够显示纳米颗粒的原子排布，帮助研究人员了解纳米材料的微观结构。
同时，TEM还可以用于研究纳米材料的电子衍射和选择性区域电子衍射，获得更加详细的晶格信息。
三、原子力显微镜（AFM）原子力显微镜是一种利用原子力相互作用对样品表面进行成像的仪器设备。
AFM通过探针和样品之间的作用力来测量样品表面的拓扑结构，并将测量结果转化为图像。
与其他显微镜不同，AFM可以在非真空环境下进行观察，并且可以实现高分辨率的纳米尺度成像。
AFM在纳米材料研究中被广泛应用于观察纳米颗粒的形貌和表面粗糙度。
通过AFM的高分辨率图像，研究人员可以观察到纳米尺度下的表面特征和形态变化。
SEM原理及应用
SEM原理及应用SEM（扫描电子显微镜，Scanning Electron Microscope）是一种利用电子束与样品相互作用所产生的信号来获取样品形貌和显微结构的仪器。
SEM具有高分辨率、大深度聚焦、大深度及大范围扫描功能，广泛应用于材料科学、生命科学、纳米科学等领域。
SEM的基本原理是利用电子束与样品表面发生的相互作用，通过收集和分析从样品表面反射、散射、发射的不同信号，来获取样品表面形貌和微观结构的信息。
SEM的核心部件包括电子源、电子光学系统、扫描系统和检测器系统。
SEM工作时，电子源产生的高能电子经过电子光学系统的聚焦和条件调节，形成狭窄且高度聚焦的电子束。
这个电子束从样品表面扫描过去，与样品表面相互作用后产生的各种信号被收集和检测。
在SEM中，最常用的信号有二次电子（SE）和反射电子（BSE）。
二次电子是电子束与样品表面物质相互作用后被激发的电子，其能量较低。
BSE是电子束与样品原子核或电子云相互作用后反射的电子，其能量较高。
二次电子主要提供样品表面形貌的信息，而BSE提供样品元素分布和结构的信息。
SEM还可以通过探针束中的激发电子或X射线与样品相互作用，获得样品的成分和元素分布信息。
这些信号经过检测器系统的分析和转换，最终生成图像或谱图，提供样品的显微表面形貌和微观结构信息。
SEM具有以下几个主要应用领域：1.材料科学：SEM可以对材料的微观结构进行研究和观察，包括晶体结构、表面形貌、颗粒分布等。
通过SEM可以研究材料的疏松度、孔隙结构、晶粒分布等性能参数，为材料的设计和性能优化提供依据。
2.生命科学：SEM可以观察和研究生物样品的形态结构，如细胞、细胞器、微生物等。
通过SEM可以研究生物样品的细胞形态、细胞器构成、细胞表面的纳米结构等信息，对生物样品的研究和分析有着重要的应用价值。
3.纳米科学：SEM在纳米科学研究中有着广泛的应用。
通过SEM可以观察和研究纳米材料的形貌、尺寸分布、形态和晶体结构等信息，为纳米材料的合成、性能研究和应用提供基础数据。
材料科学中的电子显微学
材料科学中的电子显微学电子显微学是一种用电子束代替光束进行成像的科学技术。
在材料科学中，电子显微学被广泛运用于研究材料的微观结构、成分和性能等方面。
一、传统电子显微学传统的电子显微学主要有两种方式，分别是透射电子显微镜和扫描电子显微镜。
透射电子显微镜可以在纳米尺度下进行成像和分析，因此被广泛用于研究材料的晶体结构、缺陷和催化反应等方面。
扫描电子显微镜则可以获得高分辨率的表面形貌和化学成分信息，因此被广泛运用于表面和界面的研究，如氧化物表面的催化性能和生物界面的相互作用等。
二、高分辨率电子显微学高分辨率电子显微学是电子显微学的一种进阶形式，采用的是高能电子束，可以得到更高的分辨率和更丰富的信息。
目前，高分辨率电子显微学已经在材料科学和纳米技术等领域得到广泛应用。
三、透过电子显微学研究材料的晶体结构透射电子显微学可以在几十纳米以下的尺寸范围内，直接观察到材料的晶体结构。
结合计算方法，可以进一步确定晶体结构的参数和缺陷。
通过对材料晶体结构的理解，可以更好地设计和制备具有特定性能的材料。
四、透过电子显微学研究材料的性能在材料科学中，性能是最重要的因素之一。
透射电子显微学可以直接观察到材料的微观结构和组成，对材料的性能起着非常关键的作用。
通过电子显微学技术的应用，可以研究材料的机械性能、光学性能、电学性能等，为探索新的材料性能提供重要的参考。
五、扫描电子显微学研究表面形貌和化学成分扫描电子显微学可以得到高分辨率的表面形貌和化学成分信息，对研究表面和界面性质非常重要。
扫描电子显微学广泛用于材料的表面形貌、晶体生长、腐蚀和涂层等方面的研究。
六、高分辨率扫描电子显微学和原子力显微镜在表面和界面研究中的应用高分辨率扫描电子显微学和原子力显微镜是两种非常强大的表面和界面研究工具，能够获得高分辨率的表面形貌、物理和化学性质等信息。
这两种技术广泛用于研究材料和生物领域中的表面和界面，如金属表面的腐蚀和保护、生物分子的相互作用等。

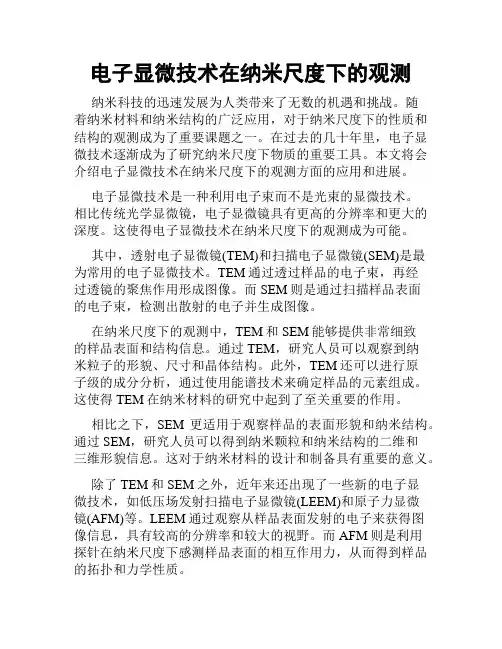

电子显微技术在纳米尺度下的观测
电子显微技术在纳米尺度下的观测纳米科技的迅速发展为人类带来了无数的机遇和挑战。
随着纳米材料和纳米结构的广泛应用，对于纳米尺度下的性质和结构的观测成为了重要课题之一。
在过去的几十年里，电子显微技术逐渐成为了研究纳米尺度下物质的重要工具。
本文将会介绍电子显微技术在纳米尺度下的观测方面的应用和进展。
电子显微技术是一种利用电子束而不是光束的显微技术。
相比传统光学显微镜，电子显微镜具有更高的分辨率和更大的深度。
这使得电子显微技术在纳米尺度下的观测成为可能。
其中，透射电子显微镜(TEM)和扫描电子显微镜(SEM)是最为常用的电子显微技术。
TEM通过透过样品的电子束，再经过透镜的聚焦作用形成图像。
而SEM则是通过扫描样品表面的电子束，检测出散射的电子并生成图像。
在纳米尺度下的观测中，TEM和SEM能够提供非常细致的样品表面和结构信息。
通过TEM，研究人员可以观察到纳米粒子的形貌、尺寸和晶体结构。
此外，TEM还可以进行原子级的成分分析，通过使用能谱技术来确定样品的元素组成。
这使得TEM在纳米材料的研究中起到了至关重要的作用。
相比之下，SEM更适用于观察样品的表面形貌和纳米结构。
通过SEM，研究人员可以得到纳米颗粒和纳米结构的二维和三维形貌信息。
这对于纳米材料的设计和制备具有重要的意义。
除了TEM和SEM之外，近年来还出现了一些新的电子显微技术，如低压场发射扫描电子显微镜(LEEM)和原子力显微镜(AFM)等。
LEEM通过观察从样品表面发射的电子来获得图像信息，具有较高的分辨率和较大的视野。
而AFM则是利用探针在纳米尺度下感测样品表面的相互作用力，从而得到样品的拓扑和力学性质。
电子显微技术在纳米尺度下的观测方面不断取得了许多进展。
例如，近年来的技术发展使得TEM和SEM的分辨率大幅度提高，可以观察到更小尺寸的纳米材料。
此外，还出现了一些高级别的显微技术，如多模态电子显微镜(HMEM)、电子能谱显微镜(EEM)等，使得研究人员可以在同一平台上同时获得多种信息，进一步提高了观测的准确性和效率。
电镜显微技术在材料科学中的应用
电镜显微技术在材料科学中的应用近年来，随着科学技术的飞速发展，材料科学也在不断地进步。
而在材料科学领域中，电子显微镜技术的应用，被认为是一种非常重要的手段。
下面，本文将会为您详细地介绍电子显微镜技术在材料科学领域中的应用。
一、电子显微镜技术的概述电子显微镜技术是当今高端材料科学研究人员必备的实验手段之一。
通过此技术，研究人员可以观察物质的形态和性质。
进而确定其组织结构及化学成分。
而与光学显微镜相比，电子显微镜技术可以在更高的分辨率下得到材料样品的细节图像。
这种高精度的分析，可以成为科学家们探究新材料的不二选择。
二、电子显微镜技术在材料科学中的应用1. 金属材料的研究金属材料在人类社会和现代工业生产中都具有巨大的价值和作用。
而电子显微镜技术可用于发现和研究不同金属的材料结构，进而更好地理解和探究这些材料的各种性质。
从而可以为生产制造提供重要的支持。
2. 高分子材料的研究高分子材料是目前人类社会中使用最广泛的一种新型材料。
通过电子显微镜技术，研究人员可观察高分子材料的各种细节和形态。
比如，通过断面观察，可探究高分子材料的微观结构和宏观形态。
进而研究其性质及特性，有助于材料的设计、原型开发和生产。
3. 无机非纳米材料的研究常规的扫描电镜技术，只能对晶体材料的表面结构进行观察。
而电子显微镜技术可以更好地观察材料的内部结构。
所以，在纳米材料还未发展起来的早期，电子显微镜技术在无机非纳米材料研究中的作用非常重要。
4. 纳米材料的研究纳米材料是一类重要的新材料。
纳米级的材料显微学研究技术对于研究纳米材料的结构和形态具有极为重要的作用。
电子显微镜技术可以提供足够的分辨率，对材料的微观结构、纳米粒子尺寸和形态等方面进行全面观察。
由此，科学家们可以提出更加精确的理论模型，促进纳米科学的发展。
三、电子显微镜技术在材料科学中的现状和未来当前，电子显微镜技术正在得到不断地升级和发展。
技术上的改进和尖端化，越来越赋予了电子显微镜技术在材料科学领域中的作用。
电子显微镜技术原理以及各领域应用
电子显微镜技术原理以及各领域应用电子显微镜（electron microscope）是一种使用电子束代替光来照明样品并获取其显微图像的仪器。
相对于光学显微镜，电子显微镜具有更高的分辨率和放大倍数，能够观察更小尺度的细节结构。
本文将介绍电子显微镜的原理，并探讨其在各领域的应用。
电子显微镜的原理基于电子的波粒二象性。
电子束由电子枪产生，经过聚焦透镜系统成为较小且具有高速度的束流，然后通过磁透镜进一步聚焦。
样品放置在电子束路径上，当电子束与样品相互作用时，它们会散射和透射，形成被称为散射电子图像和透射电子图像的不同信号。
这些信号由探测器接收并转换为电信号，最终通过图像处理软件显示为显微图像。
电子显微镜的主要两种类型是透射电子显微镜（TEM）和扫描电子显微镜（SEM）。
透射电子显微镜通过样品的透明部分来观察内部结构，适用于研究生物学、材料科学、纳米技术等领域。
扫描电子显微镜则通过探测从样品表面散射的电子来获得图像，适用于观察表面形貌和元素分布。
通过调节电子束的能量和探测器的类型，可以进一步获取样品的化学信息。
在生物学领域，电子显微镜被广泛应用于细胞生物学和病理学研究。
透射电子显微镜可以观察细胞的超微结构，如细胞器和细胞膜。
它们也可以用于病毒和细菌的研究，以及观察细胞内部发生的基因表达和蛋白质合成过程。
扫描电子显微镜可以对生物样品进行表面形貌和纹理的研究，用于观察细胞和组织的微观形态。
在材料科学领域，电子显微镜被广泛应用于纳米材料和功能材料的研究。
透射电子显微镜可以观察材料的晶体结构和缺陷，如晶格畸变、晶界和位错。
它们也可以用于研究材料的相变和相互作用，如金属合金的相分离和氧化物的催化性能。
扫描电子显微镜可以观察材料的表面形貌和纳米结构，如纳米颗粒和纳米线。
在纳米技术领域，电子显微镜对于制备和表征纳米结构至关重要。
它们可以用于观察纳米颗粒的形貌和大小分布，以及纳米线的生长过程。
透射电子显微镜还可用于分析纳米材料的晶体结构和异质结构，如核壳结构和界面催化剂。
显微学中的电子显微技术研究
显微学中的电子显微技术研究随着现代科技的不断发展和进步，研究人员对显微学领域的电子显微技术的研究也日益深入。
电子显微技术是一种应用电子束、像差校正和成像处理等技术来对样品进行高分辨率成像和分析的方法。
它可以提供比传统光学显微镜更高的分辨率，可以让我们了解原子结构和成分分布等信息。
本文将从三个方面介绍电子显微技术在显微学中的应用。
一、透射电子显微技术透射电子显微技术是一种通过将电子束透射样品来成像的技术。
电子束从样品的一侧进入，并穿过样品到达另一侧，最后通过透射电子显微镜的探测器进行成像。
透射电子显微技术具有非常高的分辨率，常常可以显示出达到10纳米以下的细节。
透射电子显微技术在材料科学、纳米材料研究、肿瘤学等领域都有广泛的应用。
在材料科学中，透射电子显微技术可以用于显示纳米颗粒的内部结构和表面形貌。
这使得我们能够了解纳米材料的生长机制和性能，为设计和制造高性能材料提供了更多的信息和可能性。
在肿瘤学中，透射电子显微技术可以用于显示细胞的内部结构和化学成分，从而更好地理解肿瘤细胞的构成和行为。
二、扫描电子显微技术扫描电子显微技术是一种通过电子束扫描样品来成像的技术。
电子束从扫描电子显微镜的探测器中发出，并由样品反射或散射回来，然后形成图像。
扫描电子显微技术可以提供非常高的分辨率，可以显示出达到1纳米以下的细节。
扫描电子显微技术在材料科学、生物学、医学和纳米技术等领域都有广泛的应用。
在材料科学中，扫描电子显微技术可以用于显示材料表面的形貌、晶格和组织结构。
这可以让我们更好地理解材料的物理和化学特性，从而为材料设计和制造提供更多的信息和可能性。
在生物学和医学中，扫描电子显微技术可以用于显示细胞、组织和器官的形态、结构和组成。
这对于分析细胞和组织的特性和功能非常重要，可以为治疗和预防疾病提供更准确的信息。
在纳米技术中，扫描电子显微技术可以用于制造和检测纳米器件和结构。
这可以为纳米技术的研究和应用提供更准确的方法和手段。
电子探针显微镜技术的应用
电子探针显微镜技术的应用电子探针显微镜技术是一种能够观察物质微观结构的高级显微技术。
它利用电子束与物质的相互作用来实现高分辨率成像和表征。
电子探针显微镜技术的应用非常广泛。
在材料科学、生命科学、化学、物理学、纳米科学等领域都有广泛的应用。
本文将介绍电子探针显微镜技术的基本原理和应用领域。
基本原理电子探针显微镜技术的基本原理是利用电子束与物质的相互作用来产生图像。
电子束在经过样品后，会受到样品内部的电子、光子、声子等相互作用而产生多种信号。
这些信号包括散射电子、透射电子、能量损失电子、辐射等。
不同信号的量和种类取决于样品的组成和结构。
散射电子是电子束与物质内部原子之间相互作用后发生的散射现象。
当电子束在样品表面散射时，会引起在样品表面生成散射电子成像。
因此，散射电子也可用于观察表面形貌和成分分布。
透射电子是电子束透过样品后，未被散射的电子。
它们可以用来探测样品内部的结构和成分。
能量损失电子是电子束在样品内部与物质原子相互作用后，失去能量的电子。
通过测量能量损失电子的能量损失，可以获得样品内部的元素成分信息。
电子探针显微镜技术的原理非常复杂。
但是，在实际应用中，只需要根据不同的应用需求选择适当的信号就可以了。
应用领域电子探针显微镜技术的应用非常广泛，主要包括以下几个方面：1. 材料科学：电子探针显微镜技术是研究材料中成分、微观结构和性能的重要手段。
它可以用于观察材料中的原子排布、晶体结构、纳米尺度的缺陷和界面等特征。
利用这些信息，可以预测与调控材料的性能，并且设计新的材料。
2. 生命科学：电子探针显微镜技术可以用于观察生物样品中的微观结构，如细胞和细胞器。
特别是透射电子显微镜，可以用来观察蛋白质、核酸等生物分子的结构与功能。
随着技术的不断发展，这种技术可以被用作生物立体成像，有助于深入了解细胞和生物分子的功能机制。
3. 化学：电子探针显微镜技术在化学领域的应用也越来越广泛。
它可以用来观察化学反应的微观机制，研究化学反应的动力学过程，预测化学反应的性能，开发新型催化剂等。
电子显微镜的原理特性和应用范围
电子显微镜的原理特性和应用范围1. 介绍电子显微镜（Electronic Microscope）是一种利用电子束取代光束进行成像的显微方法。
与传统光学显微镜相比，电子显微镜具有更高的分辨率和更大的放大倍数，使得研究人员可以更详细地观察材料和生物样品的微观结构。
本文将介绍电子显微镜的原理、特性以及应用范围。
2. 原理电子显微镜的工作原理基于电子的波粒二象性和电子与样品之间的相互作用。
主要包括三个关键部分：电子源、透镜系统和检测器。
2.1 电子源电子源通常采用热阴极或冷阴极产生的热电子或场发射电子。
这些电子经过加速器加速，形成高速电子束。
2.2 透镜系统透镜系统由多个电子透镜构成，包括聚焦透镜、缺陷透镜和投影透镜等。
它们通过调节电子束轨迹和聚焦程度，控制电子束的聚焦和放大，从而形成清晰的样品图像。
2.3 检测器检测器用于接收和转换电子显微镜中的电子信号。
最常用的检测器是底片，通过测量底片上的暗场和亮场电子的位置和数量，得到样品的详细信息。
3. 特性电子显微镜具有以下几个主要特性：3.1 高分辨率由于电子的波长比光的波长要短得多，因此电子显微镜具有更高的分辨率。
通常，电子显微镜的分辨率可达到纳米级别，远远超过光学显微镜的分辨率。
3.2 大放大倍数电子显微镜的放大倍数可达到百万倍以上，可以观察到非常细微的结构和细节。
3.3 强大的深度探测能力电子束可以穿透样品较深的表面，对样品的内部结构和组织进行研究，具有强大的深度探测能力。
3.4 高对比度电子显微镜的图像对比度高，可以清晰地显示样品中的不同颗粒、晶体和结构，有助于进一步的分析和研究。
4. 应用范围电子显微镜广泛应用于材料科学、生物学、纳米技术和医学等领域。
4.1 材料科学电子显微镜在材料科学领域的应用主要包括微观结构分析、晶体缺陷研究、材料成分分析、薄膜和纳米材料的表征等。
4.2 生物学电子显微镜在生物学研究中的应用主要包括细胞结构观察、蛋白质结构分析、病毒和微生物学研究等。
高分辨率扫描电子显微镜在纳米材料表征中的应用
高分辨率扫描电子显微镜在纳米材料表征中的应用引言：纳米材料具有独特的物理、化学和机械性质，因此在材料科学和工程领域具有广泛的应用前景。
为了深入理解纳米材料的性质和行为，准确表征其形貌和结构非常重要。
高分辨率扫描电子显微镜（HR-SEM）作为一种强大的表征工具，逐渐成为纳米材料研究中不可或缺的设备。
本文将介绍高分辨率扫描电子显微镜的原理、技术和在纳米材料表征中的应用。
一、高分辨率扫描电子显微镜的原理和技术高分辨率扫描电子显微镜是通过电子束扫描样品表面，利用电子和样品之间的相互作用收集信号，再通过图像处理和分析，获得样品表面形貌和结构的一种仪器。
与传统的光学显微镜相比，HR-SEM具有更高的分辨率和更大的深度。
HR-SEM的主要部件包括电子光源、电子透镜、样品台、检测系统和图像处理系统。
电子光源发射出高能电子束，经过电子透镜系统的聚焦和定位，然后通过样品台送到样品表面。
电子束与样品表面发生相互作用，产生多种信号，如二次电子、反射电子和散射电子。
这些信号被检测系统接收并转换为电信号，再经过图像处理，最终形成显微照片或图像。
二、高分辨率扫描电子显微镜在纳米材料表征中的应用1. 表面形貌表征：HR-SEM能够提供纳米尺度下的表面形貌信息。
通过扫描样品表面，可以获得样品的三维形貌、纹理、凹凸和颗粒分布等信息。
这对纳米材料制备过程中的形貌控制、性能改进以及物理机理研究非常重要。
2. 结构分析：HR-SEM通过利用电子束与样品的相互作用，可以探测样品的晶体结构和晶格参数。
通过选取不同的检测信号，如反射电子和散射电子，可以获得纳米材料的晶面信息、晶体拓扑结构等。
3. 化学成分分析：HR-SEM结合能谱仪（EDS）可以进行样品的化学成分分析。
EDS能够检测样品表面散射或发射的X射线，并通过能谱分析得到样品中的元素组成和含量。
这对纳米材料的组成分析、掺杂和杂质检测等具有重要意义。
4. 界面和纳米结构研究：许多纳米材料在应用中依赖于其界面和纳米结构的特殊性质。
扫描电子显微镜SEM和能谱分析技术EDS
扫描电子显微镜SEM和能谱分析技术EDS 扫描电子显微镜（SEM）和能谱分析技术（EDS）是现代材料科学和纳米技术研究领域中常用的重要工具。
SEM通过扫描样品表面，利用高能电子束与样品表面相互作用产生的信号，从而获得样品高分辨率的图像。
而EDS则是一种能够定性和定量分析分布于材料样品中的元素种类以及其含量的分析技术。
SEM和EDS是相辅相成的技术，常常同时应用于样品的表征和分析。
SEM技术可以提供高分辨率的样品表面形貌信息。
通过SEM观察，我们可以了解材料表面的微观形貌、颗粒大小以及形态等。
SEM显微图像的分辨率通常达到纳米级别，这使得我们可以观察到许多微观细节。
此外，SEM还可以提供样品的三维形貌信息，通过倾斜样品或者旋转样品，可以获得不同角度的视图，从而形成立体效果。
通过SEM可以观察到各种不同材料的显微结构，如金属、陶瓷、聚合物等，因此被广泛应用于材料科学、能源材料、生物医学和纳米科技等领域。
然而，单纯的SEM观察只能提供样品形貌信息，并不能直接获得元素成分信息。
这时候EDS技术就派上用场了。
EDS技术利用特殊的X射线探测器，测量和分析样品表面上从中散射出的X射线，从而获得样品的化学元素成分及其含量信息。
当高能电子束作用在样品表面时，样品原子会被激发并跳跃到一个高能级，当原子从高能级退跃到低能级时会释放出能量，这个能量对应的就是一定能量的特定频率的X射线。
通过测量和分析这些特定频率的X射线，可以得到样品中各种元素的数据。
除了定性分析元素成分外，EDS还可以用于定量分析元素含量。
SEM和EDS技术的结合，可以实现样品表面形貌与元素成分的高分辨率综合分析。
通过SEM观察到的微观形貌结构可以与EDS获取的元素成分信息相印证，从而更全面地理解样品的特性。
比如，在材料科学中，研究人员可以通过SEM观察到材料的孔隙结构和相界面形貌，而通过EDS分析，可以确定材料中各个相的元素成分，进而推断材料的组成和性能。
电子显微技术在纳米材料研究中的应用
射技 术 、 光谱 学 技术 、 分 析 技 术 以及各 种 磁 谱 、 热 表 面分析 谱 和动 态 结 构谱 等 。在 这 些 分 析 方 法 中 ， 电 子 显微 技术 是应 用 最 早 、 围最 广 也 是 最 常 见 的一 范 种 纳米 材料 表征 手段 。电子 显微 技术 是 以 电子束 为
ＺＨ ＯＵ ｉ Ｕ ｌｙａ ＺＡＮ Ｇ Ｓ — ｉ ｇ Ｌ ， Ｈａ — ｎ， ｈｕ ｌ ａｎ
（ ｃｏｌｆＭａｅｉ ｓ＆ Ｃ ｅ ｓ ｙ Ｌａ ｎｎ ｎ ｅｓｙｏ ｅ ｏ ｕ ｎ ｈｍｉ ｌ Ｓｈｏ ｏ ｔ ａ ｒｌ ｈｍｉｒ ， ｉｏ ｉ Ｕ ｉ ｒ ｔ ｆ Ｐ ｔ ｌ ｍ ａ ｄＣ ｅ ｃ ｔ ｇ ｖ ｉ ｒｅ ａ
是 未来 高科 技 的基 础 ， 合 纳 米 科 技 研 究 的 仪 器 分 适
析 方法 是纳 米科 技 中必 不可 少 的实 验手 段 。 研 究纳 米材 料 的方法 很 多 ， 电子显 微技 术 、 如 衍
（Ｆ 、 Ａ Ｍ） 电子探针 （ Ｐ 、 歇 电子 能谱 （ Ｅ ） 场 Ｅ Ｍ） 俄 ＡＳ、
ｎ ｌ ｇ ｅ ｒ ｎ ｒ ｄ ｃ ｄ． ｏ ｏ ｉ ｓ ａ ｅ ｉ ｔｏ ｕ ｅ
Ｋ ＥＹ Ｏ ＲＤ Ｓ： ｎ ｎ ・ ａｅ ｉ ｌ Ｗ ａ ｏ ｍ ｔ ｒａ ；ＴＥＭ ； Ｓ ＥＭ ；Ｓ ＴＭ ；ＡＦＭ
纳米 材 料是 近年 来发 展较 为迅 速 的一 种新 兴材
光 源 ， 一 定形状 的静 电场 或 磁 场 聚 焦成 像 的分 析 用
关 键 词 ：纳 米 材 料 ；Ｅ Ｓ Ｍ；Ｔ ； Ｆ Ｔ Ｍ；Ｅ Ｓ Ｍ Ａ Ｍ
中 图分 类 号 ：Ｇ １ Ｔ １５
电子显微学技术及其应用
电子显微学技术及其应用随着科技的不断进步，显微镜已经成为了一种非常重要的工具，广泛应用于生物学、物理学、化学等各个领域中。
电子显微学技术就是其中的一种，在过去几十年中，随着技术的不断成熟，电子显微学技术已经得到了广泛的应用，特别是在纳米科技、纳米材料研究等领域中。
一、什么是电子显微学技术电子显微学技术是一种通过电子束来观察物体的技术，相对于光学显微镜，它具有更高的分辨率和更大的深度。
电子显微镜可以将电子束聚焦到非常小的尺寸范围内，比光学显微镜的分辨率高至少100倍。
这使得电子显微镜能够观察到非常微小的结构和面积，看到更细微的细节。
与光学显微镜不同的是，电子显微镜不使用光，而是使用电子束。
电子束与光束相比，具有更短的波长，这使得电子显微镜能够观察到更细微的结构。
电子显微镜使用的电子束来自于一个电子枪，电子枪会发射出高速电子，通过透镜聚焦在样品上。
样品与电子束相互作用，形成出一张电子显微镜图像。
电子显微学技术具有极高的分辨率，因此被广泛应用于纳米技术、材料科学、生物学等领域。
在这些领域中，需要观察非常微小的结构和细节，这就要求使用电子显微学技术。
二、电子显微学技术在纳米技术中的应用纳米技术是一种在非常小的尺寸范围内进行制造、操作和观察的技术。
在这个尺寸范围内，许多物性都发生了变化，这给物质的制造和应用带来了新的挑战和机遇。
电子显微学技术在纳米技术中的应用非常广泛，可以用来观察纳米级别的结构和材料。
电子显微学技术可以应用于纳米材料的制备和观察。
在纳米材料制备中，电子显微学可以用来观察不同阶段的纳米颗粒的形态和结构；在纳米材料应用中，电子显微学可以用来观察纳米材料的性质和表现。
例如，在纳米药物技术中，药物被封装在纳米颗粒中，从而可以更好地治疗疾病。
电子显微学技术可以用来观察这些纳米颗粒的结构和组成，以及它们与细胞的相互作用。
三、电子显微学技术在材料科学中的应用材料科学是一个广泛的领域，涉及材料的制备、特性、应用等方面。
高分辨率电子显微技术
高分辨率电子显微技术电子显微技术是一种通过利用电子束来观察微观结构的方法。
自电子显微镜（Electron Microscope，简称EM）诞生以来，高分辨率电子显微技术逐渐成为科学研究和工业生产中不可或缺的手段。
本文将详细介绍高分辨率电子显微技术的原理、应用以及近年来的发展趋势。
一、原理和分类高分辨率电子显微技术主要包括透射电子显微镜（Transmission Electron Microscope，简称TEM）和扫描电子显微镜（Scanning Electron Microscope，简称SEM）两种类型。
1. 透射电子显微镜（TEM）透射电子显微镜通过将电子束穿过样品并收集经过样品传输的电子，使用电子透镜来聚焦电子束，从而形成高分辨率的显微图像。
TEM可以提供样品的细节结构信息，并且能够观察到纳米级别的物质。
2. 扫描电子显微镜（SEM）扫描电子显微镜通过在样品上扫描电子束，并测量扫描电子的反向散射电子，从而获得样品表面的形貌信息。
与透射电子显微镜相比，SEM能够提供更高的表面分辨率，并且对于不同形态的样品具有更广泛的适用性。
二、应用领域高分辨率电子显微技术在许多科学研究领域和工业生产中发挥着重要作用。
1. 材料科学高分辨率电子显微技术被广泛应用于材料科学研究中，用于观察材料的微观结构、晶体结构、晶格缺陷和界面等。
这有助于了解材料的性能和性质，并为材料的制备和改良提供指导。
2. 生物学在生物学研究中，高分辨率电子显微技术可以提供有关生物细胞、细胞器和生物分子的详细信息。
它能够揭示生物体内各种超微结构的存在及其相互关系，如细胞核、线粒体、内质网等。
3. 纳米技术高分辨率电子显微技术对纳米技术的研究和开发发挥着重要作用。
通过TEM和SEM，可以观察和研究纳米材料的形貌、尺寸和微观结构，帮助开发新型纳米材料，应用于纳米电子器件、生物传感器等领域。
4. 化学分析高分辨率电子显微技术在化学分析中也具有重要地位。
电子显微学与表征技术
电子显微学与表征技术电子显微学与表征技术是一门研究微观世界的学科，主要运用电子显微镜和相关技术来观察和表征物质的微观结构和性质。
本文将从电子显微学的原理、主要仪器以及常见应用领域等方面进行阐述。
一、电子显微学的原理电子显微学是通过控制电子束（如电子波或电子射线）的特性，实现对样品进行观察和分析的技术。
与光学显微镜相比，电子显微镜的分辨率更高，能够观察到更小的细节。
其原理可以简单归纳为以下几点：1. 真空环境：电子显微镜的工作需要在真空环境下进行，以避免电子束与空气分子相互作用，导致信号损失和图像模糊。
2. 电子源和光学系统：电子显微镜使用的电子源通常是热阴极或场发射阴极，产生高能电子束。
通过一系列磁透镜、磁偏转系统以及透镜和接收器，将电子束聚焦到样品表面并收集散射、透射或反射的电子。
3. 信号检测和图像形成：电子束与样品相互作用后会产生多种信号，如散射电子、透射电子、反射电子等。
这些信号被探测器捕获并转化为电信号，最终通过计算机处理形成图像。
二、常见的电子显微镜仪器1. 传输电子显微镜（TEM）：传输电子显微镜主要用于研究材料的内部结构。
样品被制成超薄切片，在电子束透射过程中形成衍射和投影图像，可以观察到原子级别的细节。
2. 扫描电子显微镜（SEM）：扫描电子显微镜通过扫描和探测二次电子、反射电子以及特定能量的吸收电子等信号，可以得到样品表面的形貌、表面组成和晶格等信息。
3. 原子力显微镜（AFM）：原子力显微镜利用探针与样品之间的相互作用力，实现对样品表面的高分辨率成像，尤其适合研究材料的形貌和纳米尺度的物理性质。
三、电子显微学的应用领域电子显微学与表征技术在科学研究和工业生产中有着广泛的应用。
以下是几个常见的应用领域：1. 材料科学：电子显微学可以观察和分析材料的微观结构、晶体结构以及材料的缺陷和性能。
这对于新材料的合成和性能改良具有重要意义。
2. 纳米科学与纳米技术：电子显微学可以帮助研究人员观察和控制纳米材料的制备和性质，如纳米粒子、纳米线、纳米薄膜等。
电子显微镜成像技术在纳米颗粒表征中的应用
电子显微镜成像技术在纳米颗粒表征中的应用纳米颗粒作为一种在纳米尺度下具有特殊性质的物质，已经成为材料科学、生物医学、环境科学等领域的研究热点。
了解和表征纳米颗粒的结构、形态和组分对于揭示其性质与功能之间的关系以及进一步开发应用具有重要意义。
而电子显微镜成像技术的发展为纳米颗粒的表征提供了高分辨率、高对比度以及高灵敏度的手段。
本文将介绍电子显微镜成像技术在纳米颗粒表征中的应用。
电子显微镜成像技术是通过用电子束来观察物质的结构及形态的方法。
常见的电子显微镜有透射电子显微镜(TEM)和扫描电子显微镜(SEM)两种类型。
在纳米颗粒的表征中，这两种电子显微镜起到了关键作用。
首先，透射电子显微镜(TEM)是研究纳米颗粒内部结构的重要工具。
通过透射电子显微镜，可以观察到高分辨率的纳米颗粒的晶体结构，例如晶面的位置和晶格缺陷等。
通过富集技术，还可以确定纳米颗粒中的化学成分，并利用能谱仪器进行定性和定量分析。
透射电子显微镜的高分辨率使其成为研究纳米颗粒内部结构演化以及相变过程的理想工具。
其次，扫描电子显微镜(SEM)可以提供纳米颗粒的表面拓扑结构信息。
SEM通过在样品表面扫描电子束，然后检测出由样品表面散射的次级电子、反射电子和二次电子等来生成图像。
由于其高空间分辨率，SEM可以显示纳米颗粒的表面形貌，包括形状、大小和表面的结构特征。
此外，SEM还可通过能谱分析来确定样品的组成。
通过对纳米颗粒表面结构的研究，可以揭示纳米颗粒材料的独特性质，如光学性质、电子传导性质以及磁性能等。
除了透射电子显微镜和扫描电子显微镜之外，还有几种衍生的电子显微镜技术在纳米颗粒表征中发挥重要作用。
一种是高角度选区电子衍射（SAED），它是利用透射电子显微镜来确定晶体材料的晶体结构和晶格缺陷的一种方法。
通过纳米颗粒的SAED模式，可以获得关于纳米颗粒晶体结构和晶格参数的信息。
另一种是扫描传导电子显微镜 (STEM)，它不仅能提供样品的形貌和组成信息，还可以对样品进行化学显微分析。
电子显微学在生命科学中的应用
电子显微学在生命科学中的应用电子显微学是一项用来探索物质微观结构的科学技术。
它主要利用电子束来照射样品，然后探测样品表面或内部的电子信号变化来得到高分辨率的图像。
电子显微学已经被广泛应用于生命科学的研究中，为科学家们提供了众多神秘细胞和器官的精细结构信息。
1. 扫描电镜（SEM）在细胞学中的应用扫描电镜是一种用于细胞结构表观形态观察的电子显微学技术。
它可以通过扫描物体表面的方式，构建出图像，使得研究者可以观察这些细节结构。
在细胞学中，扫描电镜广泛应用于细胞表面形态的分析和细胞纹理表面实现等方面，已经成为了细胞研究的主要工具之一。
2. 透射电镜（TEM）在生命科学中的应用透射电镜是一项应用于生命科学的高分辨率电子显微镜技术，它可以在可达几个纳米级的分辨率下得到样品的内部微观结构。
由于 TEM 在空煎饺微观细节的可观察性，它在神经科学、细胞生物学和分子生物学等研究领域中，被广泛应用于高分辨率的组织和细胞结构分析。
例如，透射电镜可以帮助研究者在细胞水平上观察分子结构和功能的变化，以及检测神经元的功能和特征。
3. 共聚焦显微镜（CCM）在生命科学中的应用共聚焦显微镜是一种将激光扫描与光学显微镜相结合的高分辨率成像技术。
它将多个感兴趣的样品合成为一幅图像，以帮助研究者更细致地观察样品的内部结构。
共聚焦显微镜具有高分辨率、成像深度和时间分辨率等主要优点，广泛应用于生命科学的研究中。
例如，在神经科学方面，共聚焦显微镜已经帮助研究者更好地了解神经元结构和功能方面的问题，为科学家们解决许多神经科学方面的主要问题提供了一定的关键性思路。
4. 电中子显微镜（EBM）在生命科学中的应用电子束和高能电子在材料科学、生命科学和纳米技术领域也有广泛应用。
电中子显微镜是一项利用电子学射流来探测生物分子、细胞和病毒的高分辨率技术。
它可以用来只是样品内部的晶体结构、电子布拉格反射、单分子结构和寿命等信息，影响研究者对样品结构的认识。
电子显微镜中的原子分辨率
电子显微镜中的原子分辨率电子显微镜是一种利用极小的电子束来探测材料表面和内部结构的仪器。
由于电子波长比光波短得多，可以获得更高的分辨率。
其中，原子分辨能力尤为突出，这使得电子显微镜在材料科学研究和纳米科技领域有着广泛的应用。
电子显微镜中的原子分辨率是指电子显微镜可以在材料内部以一定的清晰度和空间分辨率观察到各种原子间的晶体结构及其缺陷。
与普通光学显微镜不同，电子显微镜根据样品与电子束的相互作用产生的图像进行观察分析。
这些图像通常具有比光学显微镜更高的空间分辨率，可以在纳米尺度下观察物质结构信息。
在实际应用中，电子显微镜中的原子分辨率通常依赖于设备的性能和技术水平。
一些主要因素影响着电子显微镜中原子分辨率的表现。
首先，电子束的能量对原子分辨率的影响显著。
高能电子束可以更好地穿透样品，但也易引起样品的结构破坏。
其次，电子束的大小和形状也会影响分辨率，因为更小的电子束更能准确地探测微观颗粒的位置。
此外，在电子显微镜中，设备性能的调整以及材料样品制备技术的不断改进都可以提高原子分辨率水平。
例如，聚焦离子束( FIB ) 技术是近年来比较常用的样品制备技术，可以通过控制离子束的聚焦和照射时间等参数，剥离出纳米细小的样品区域，使其显微分析更加有效和精确。
在科学研究中，电子显微镜中的原子分辨率能为材料科学和纳米技术带来更大的发展空间。
电子显微镜可以帮助研究人员观察奇异的材料结构、确定晶体相、检测微小缺陷等。
许多新型材料的表征和调控需要先进的电子显微镜技术，以提高设计和改进材料的能力，并促进相关研究进展。
此外，电子显微镜中的原子分辨率也具有重要的商业应用。
例如，当今的芯片和电子器件制造都需要密切关注切割、钝化和表面探测等精细制程，这种技术可以大大提高产量和质量控制，从而为生产者带来更好的经济效益。
可以预见的是，电子显微镜在商业应用方面的发展也将越来越重要。
总之，电子显微镜中的原子分辨率是电子显微镜中一项重要的性能指标，其水平是影响观察样品是否准确的关键因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子显微技术在纳米科学研究中的作用摘要：本文概述了电子显徽技术在纳米科学研究中的应用特点和适用范围，介绍了透射电镜(TEM)、扫描电镜(SEM)、扫描隧道显微镜(STM)和原子力显微镜(AFM)等电子显微技术在纳米材料中的新应用和新方法。
关键字：电子显微技术纳米科学纳米科学技术是在0.1nm~100nm尺度空间内，研究电子，原子和分子运动规律与特性的高技术学科。
纳米科学技术涵盖纳米物理学，纳米电子学，纳米材料学，纳米机械学，纳米制造学，纳米显微学，纳米计量学，纳米化学，纳米生物学，纳米医学。
纳米科学技术是现代物理学与先进工程技术相结合的基础上诞生的，是基础研究与应用探索紧密联系的新兴高尖端科学技术。
纳米科学和技术是在纳米尺度上研究物质的特性及其相互作用，并且对这些特性加以利用的多学科的高科技。
纳米科技是未来高科技的基础，适合纳米科技研究的仪器分析方法是纳米科技中必不可少的实验手段。
电子显微技术是以电子束为光源，用一定形状的静电场或磁场聚焦成像的分析技术，比普通光学显微镜具有更高的分辨率。
根据其所检测信号的不同，电子显微技术主要包括透射电镜(TEM)、扫描电镜(SEM)、扫描透射电镜(STEM)、扫描隧道显微镜(STM)、原子力显微镜(AFM)、电子探针(EPM)、俄歇电子能谱(AES)、场发射显微镜(FEM)和场离子显微镜(FIM)等。
目前，电子显微技术已广泛应用于纳米科学研究的各个领域。
使用电子显微技术可以获取高质量的图片，从而帮助我们理解纳米结构，以达到改进合成方法和提高性能的目的。
将它与最新发展起来的测控技术相结合，实行原位纳米器件的加工、制造和性能表征，如纳米晶体化学组分的表征[1]。
总之纳米技术的飞速发展使得电子显微技术成为了纳米科学研究不可缺少的有力的工具。
1 扫描电镜技术扫描电子显微镜（Scanning Electron Microscope)，简称SEM，是一种大型的分析仪器，是3 0 年代中期发展起来的一种新型电镜，是一种多功能的电子显微分析仪器，主要功能是对固态物质的形貌显微分析和对常规成分的微区分析，广泛应用于化工、材料、医药、生物、矿产、司法等领域。
SEM一般只能提供微米或亚微米的形貌信息，与TEM相比，其分辨率较低，因而表征结果不如透射电镜准确，但目前的SEM都配有x射线能谱仪装置，可以同时进行显微组织形貌的观察和微区成分分析，是当今普遍使用的科学研究仪器。
李东等[2]利用溶胶-凝胶法制备了纳米TiO2粉体，用扫描电镜对纳米TiO2进行了表征。
莫尊理等[3]以甲基丙烯酸甲酯(MMA)和三氯甲烷(CHCI3)为油相制备反胶束微乳液，依靠表面活性剂十六烷基三甲基溴化铵自组装形成的“微反应器”作为模板成功地制备了PMMA／Eu(OH) 3／EG和PMMA／Ni(OH) 2／EG纳米复合材料。
其SEM结果表明，无机纳米粒子在石墨片层间分布均匀，且粒径较小，平均粒径在10—50nm左右，同时，可以很明显地看出无机晶体与石墨片层及有机体结合紧密，它们之间应存在相互吸附作用。
目前，研究新型的SEM已成为扫描电镜发展的主要趋势，如朝着探头的多样化[4]（环境2次电子探头，气体2次电子探头等），样品环境的要求更低[5]（所谓环境扫描电子显微镜Environmental，SEM），信噪比及图像质量进一步提高的方向发展。
田彦宝等[6]以环境扫描电镜(ESEM)为基础，配置氧气微注入系统及加热台附件，作为ZnO纳米线生长的微型实验室。
此外，纳米操纵仪结合SEM系统将越来越多地应用于纳米材料与器件的研究[7-8]。
董幼青等[9]利用纳米操纵仪结合扫描电子显微镜系统对单壁碳纳米管进行在线操纵，在此基础上，通过外接的半导体参数测量系统，可以测量单壁碳纳米管的电学性能。
扫描电子显微镜具有以下特点：首先，它能在很大的放大倍数范围工作，从几倍到几十万倍，相当于从光学放大镜到透射电镜的放大范围。
并且具有很高的分辨率，可达1-3nm；其次，它具有很大的焦深，300倍于光学显微镜，因而对于复杂而粗糙的样品表面，仍然可得到清晰聚焦的图像．图像立体感强．易于分析；再次，样品制备较简单，对于材料样品仅需简单的清洁、镀膜即可观察，并且对样品的尺寸要求很低，操作十分简单。
这些特点都为SEM观测纳米级材料提供了条件。
扫描电子显微镜(SEM)在纳米材料的形貌观察和尺寸检测方面依靠其高分辨率、良好的景深、简易的操作等优势，被大量应用。
同时，受限于SEM成像原理及机械工艺的限制．成像质量的好坏受多种因素的影响，包括荷电效应、像散等无法避免但能尽量消除的因素和SEM各观测条件对成像影响的因素。
要想获得高质量图像，就要全面了解各影响因素的成因，熟练掌握其解决方法。
并能依据各纳米材料自身性质，正确选择SEM观察条件。
只有这样。
才能充分利用好SEM为纳米材料的分析与研究做贡献。
2 透射电镜技术在光学显微镜下无法看清小于0.2µm的细微结构，这些结构称为亚显微结构（submicroscopic structures）或超微结构（ultramicroscopic structures；ultra structures）。
要想看清这些结构，就必须选择波长更短的光源，以提高显微镜的分辨率。
1932年Ruska发明了以电子束为光源的透射电子显微镜（transmission electron microscope，TEM），其与普通光学显微镜的主要区别是：用电子束代替光束，用电磁透镜代替玻璃透镜。
由于使用了波长极短的电子波，故能获得极高的分辨率[10]。
目前透射电镜的分辨率已经达到了0.2 nm 的水平。
高压高分辨率透射电镜已接近0.1 nm[11]。
用透射电镜可评估纳米粒子的平均直径或粒径分布。
该方法是一种颗粒度观察测定的绝对方法，因而具有可靠性和直观性，在纳米材料表征中广泛采用[12-14]。
粒径的计算可采用交叉法、最大交叉长度平均值法或粒径分布图法[15]。
近年来，高分辨率透射电镜(HRTEM)的应用越来越广泛，利用HRTEM可获取有关晶体结构的更可靠的信息。
Tang等[16]用H2还原法合成了Pt纳米粒子，TEM分析发现反应物H2PtCI6的量在纳米粒子的形成和生长过程中起重要作用。
Drake等[17]合成了金纳米粒子，并使其粘附在固定相合成树脂上，TEM分析表明，单个金纳米粒子的平均尺寸为(3.9±0.5)nm。
陈天虎[18]等制备了凹凸棒石-TiO2纳米复合光催化材料。
高分辨透射电镜表征结果显示：TiO2颗粒直径5-10nm，有锐钛矿结构，在凹凸棒石表面分布均匀。
3 扫描隧道显微镜扫描隧道显微镜（Scanning Tunneling Microscope，STM)是利用隧道电流对材料的表面形貌及表面电子结构进行研究，是目前世界上分辨率最高的显微镜，其水平分辨率小于0.1 nm，垂直分辨率小于0. 001 nm，具有原子级的分辨率。
它的出现，使人类第1次能够实时地观察并且可以操纵单个原子在物质表面的排列状态和与表面电子行为有关的物理、化学性质，在表面科学、材料科学、生命科学等领域的研究中有着十分重大的意义和广阔的应用前景，被公认为20 世纪80 年代世界十大科技成就之一[19]。
彭光含等[20]用高精度IPC205B型扫描隧道显微镜测得纳米碳酸钙的扫描隧道谱。
该隧道谱表明，纳米碳酸钙具有半导体性质，与普通碳酸钙相比，其导电性能有了明显改善。
熊正烨等[21]研究了如何用STM观察纳米粉体的形貌，对纳米材料的制备及其测试过程做了详细论述．李绍春等[22]以Pb／Si(111)为研究体系，阐述一种构建纳米结构的新方法，即利用STM 精确地操纵大量原子／分子来精确地构建纳米结构。
4 原子力显微镜原子力显微镜（Atomic Force Microscope，ATM）的原理与STM 相似。
它是利用探针尖端的原子与样品表面的原子之间产生的极微弱的相互作用力为探测信号并将其放大，从而达到探测样品表面结构的目的。
ATM具有原子级的分辨率，横向分辨率为0. 1 nm，纵向分辨率为0. 001 nm。
它即可以观察导体，也可以观察非导体，弥补了STM 的不足。
ATM 在近年来导电性较差的生物材料表面结构和性质的研究中，发挥着日益重要的作用。
此外超高真空（UHV）AFM 能够提供物质相关原子间及分子间相互作用的重要信息。
周南等[23]引用皮粉及山羊酸皮作为胶原替代物，采用溶胶凝胶法制备纳米TiO2胶原复合材料。
复合材料中原位形成的纳米TiO2微粒，在AFM下所观察到的粒径大小约为40nm。
ATM可以应用于催化纳米材料的表征中。
用ATM扫描纳米ZnO颗粒可清楚地观察到催化剂颗粒的大小、形状及其在基片上的分布状况。
运用后处理软件可进行粒度分析，得到其粒度分布的信息[24]。
5 其他电子显微技术除上述四种方法外，EPM、FEM和FIM也应用于纳米科学的研究中。
例如采用电子探针微区分析法EPMA可对纳米材料的整体及微区的化学组成进行测定。
场离子显微镜(FIM)能达到原子级分辨率，在固体表面研究中占有相当位置，尤其是表面微结构与表面缺陷方面，它常与光谱分析法，热分析和XRD结合使用。
6 小结观察样品中的单个原子像，始终是科学界长期追求的目标。
一个原子的直径约为1千万分之2-3mm。
所以，要分辩出每个原子的位置，需要0.1nm 左右的分辨率的电镜，并把它放大约1千万倍才行。
人们预测，当材料的尺度减少到纳米尺度时，其材料的光、电等物理性质和力学性质可能具有独特性。
因此，纳米颗粒、纳米管、纳米丝等纳米材料的制备，以及其结构与性能之间关系的研究成为人们十分关注的研究热点。
利用电子显微技术，可以观察到纳米相和纳米线的高分辨电子显微镜像、纳米材料的电子衍射图和电子能量损失谱。
如，在电镜上观察到内径为0.4nm 的纳米碳管、Si-C-N 纳米棒、以及Li 掺杂Si 的半导体纳米线等。
在生物医学领域，纳米胶体金技术、纳米硒保健胶囊、纳米级水平的细胞器结构，以及纳米机器人可以小如细菌，在血管中监测血液浓度，清除血管中的血栓等的研究工作，可以说都与电子显微镜这个工具分不开。
总之：扫描电镜、透射电镜在材料科学特别纳米科学技术上的地位日益重要。
稳定性、操作性的改善使得电镜不再是少数专家使用的高级仪器，而变成普及性的工具；更高分辨率旧是电镜发展的最主要方向；扫描电镜和透射电镜的应用已经从表征和分析发展到原位实验和纳米可视加工；聚焦离子束(FIB)在纳米材料科学研究中得到越来越多的应用；FIB/SEM双束电镜是目前集纳米表征、纳米分析、纳米加工、纳米原型设计的最强大工具；矫正型STEM(Titan)的目标：2008年实现0.5Å分辨率下的3D结构表征。
