应变片单臂半桥全桥性能比较实验
应变片讲义单臂、半桥、全桥性能实验
（b）双臂(半桥) 同理:Uo≈(1／2)(△R／R)E＝(1／2)KεE
（c）全桥 同理:Uo≈(△R／R)E＝KεE
6、箔式应变片单臂电桥实验原理图
• 图中R5、R6、R7为350Ω固定电阻，R1为应变片； • RW1和R8组成电桥调平衡网络，E为供桥电源±4V。 • 桥路输出电压 • Uo≈(1／4)(△R4／R4)E＝(1／4)(△R／R)E＝(1／4)KεE • 差动放大器输出为Vo。
4、箔式应变片的基本结构
• 金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基 板上，粘贴直径为0.025mm左右的金属丝或金属箔制成
(a) 丝式应变片
(b) 箔式应变片
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元 件，与丝式应变片工作原理相同。电阻丝在外力作用下发生机 械变形时，其电阻值发生变化，这就是电阻应变效应，描述电 阻应变效应的关系式为： ΔR／R＝Kε 式中：ΔR／R为电阻 丝电阻相对变化，K为应变灵敏系数,ε=ΔL/L为电阻丝长度相 对变化。
5、测量电路
• 为了将电阻应变式传感器的电阻变化转换成电压或电流信 号，在应用中一般采用电桥电路作为其测量电路。电桥电 路具有结构简单、灵敏度高、测量范围宽、线性度好且易 实现温度补偿等优点。能较好地满足各种应变测量要求， 因此在应变测量中得到了广泛的应用。
• 电桥电路按其工作方式分有单臂、双臂和全桥三种，单臂 工作输出信号最小、线性、稳定性较差；双臂输出是单臂 的两倍，性能比单臂有所改善；全桥工作时的输出是单臂 时的四倍，性能最好。因此，为了得到较大的输出电压信 号一般都采用双臂或全桥工作。
• 基本电路单臂、双臂和全桥。
（a）单臂
（b）半桥
（c）全桥
（a）单臂 Uo＝U①－U③ ＝〔(R1＋△R1)／(R1＋△R1＋R5)－R7／(R7＋R6)〕E ＝｛〔（R7＋R6）（R1＋△R1）－R7（R5＋R1＋△R1）〕／ 〔（R5＋R1＋△R1）（R7＋R6）〕｝E
应变片单臂、半桥、全桥性能实验
表3 全桥性能实验数据பைடு நூலகம்
重量(g) 电压(mV)
0 0
7、根据表3实验数据作出实验曲线， 计算灵敏度S＝ΔV/ΔW，非线性误差δ。
五、思考题
• 1、半桥测量时两片不同受力状态的电阻应变片接 入电桥时，应放在：（1）对边（2）邻边。 • 2、应变片全桥性能实验测量中，当两组对边（ R1、R3为对边）电阻值R相同时，即R1＝R3， R2＝R4，而R1≠R2时，是否可以组成全桥：（1 ）可以（2）不可以。为什么？ • 3、根据实验单臂、半桥和全桥输出时的灵敏度和 非线性度，从理论上进行分析比较。经实验验证 阐述理由（注意：单臂、半桥和全桥中的放大器 增益必须相同）。
• 不同应力方向的两片应变片接入电桥作为邻边，输出灵敏 度提高，非线性得到改善。 • 其桥路输出电压Uo≈(1／2)(△R／R)E＝(1／2)KεE 。
8、应变片全桥特性实验原理图
• 应变片全桥测量电路中，将应力方向相同的两应变片接入 电桥对边，相反的应变片接入电桥邻边。当应变片初始阻 值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ ΔR4时，其桥路输出电压Uo≈(△R／R)E＝KεE。其输出灵 敏度比半桥又提高了一倍，非线性得到改善。
式中：dL/L为导体的轴向应变量εL; dr/r为导体的横向应变量εr
由材料力学得：εr= - μεL 代入上式
式中：μ为材料的泊松比，大多数金属材料的泊松比为0.3～0.5 左右；负号表示两者的变化方向相反。
说明电阻应变效应主要取决于它的几何应变（几何效 应）和本身特有的导电性能（压阻效应）。
2、应变灵敏度
• 金属箔式应变片是在用苯酚、环氧树脂等绝缘材料的基 板上，粘贴直径为0.025mm左右的金属丝或金属箔制成
金属箔式应变片：单臂、半桥、全桥比较(自检实验一)
实验报告实验项目名称：金属箔式应变片：单臂、半桥、全桥比较同组人试验时间年月日，星期，节实验室K2，508传感器实验室指导教师一、实验目的1、了解金属箔式应变片，单臂、半桥、全桥的工作原理和工作情况。
2、验证单臂、半桥、全桥的性能及相互之间的关系。
二、实验原理电阻丝在外来作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。
描述电阻应变效应的关系式为：式中为电阻丝电阻相对变化，K为应变灵敏系数，为电阻丝长度相对变化。
同时，由于应变片敏感栅丝的温度系数的影响，以及应变栅线膨胀系数与被测试件的线膨胀系数不一致，产生附加应变时，在被测体受力状态不变时，由于温度影响，输出会有变化。
金属箔式应变片是用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，箔栅厚一般在0.003-0.01mm之间，箔材表面积大，散热条件好。
金属箔式应变的电阻变化范围很小，用欧姆表测量其阻值的变化十分困难，所以我们一般会用电桥来测试金属箔式应变的变化，将电阻的变化量转换成电压的变化量。
图6.1 应变电桥电路由于电压源电桥的测试精度受电源电压波动影响，测量灵敏度也随之变化，所以本实验是有恒流源供电:,（2-1）图6.1（a）为单臂电桥电路，R1为应变片电阻，R2、R3、R4为固定电阻,,代入式（2-1）。
图6.1（b）为半桥电桥电路，R1、R2为应变片电阻，R3、R4为固定电阻,,代入式（2-1）。
图6.1（c）为全桥电桥电路，R1、R2、R3、R4为应变片电阻，,,代入式（2-1）。
三、所需单元及部件STIM-01模块、STIM-05模块;±15V电源、万用表;电子连线若干四、实验步骤一、单臂电桥性能实验1、按图6.2连接好各模块，接上模块电源。
2、称重盘上不放任何东西，使STIM-01模块差动放大器上的增益调节到最大，调节STIM-05模块上的电位调节旋钮，使STIM-01模块差分放大输出OUT1接近于0V（用万用表测得）。

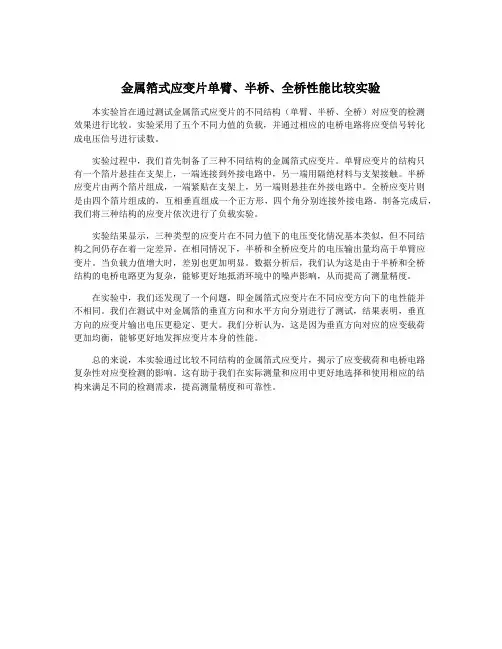

金属箔式应变片单臂、半桥、全桥性能比较实验
金属箔式应变片单臂、半桥、全桥性能比较实验本实验旨在通过测试金属箔式应变片的不同结构（单臂、半桥、全桥）对应变的检测效果进行比较。
实验采用了五个不同力值的负载，并通过相应的电桥电路将应变信号转化成电压信号进行读数。
实验过程中，我们首先制备了三种不同结构的金属箔式应变片。
单臂应变片的结构只有一个箔片悬挂在支架上，一端连接到外接电路中，另一端用隔绝材料与支架接触。
半桥应变片由两个箔片组成，一端紧贴在支架上，另一端则悬挂在外接电路中。
全桥应变片则是由四个箔片组成的，互相垂直组成一个正方形，四个角分别连接外接电路。
制备完成后，我们将三种结构的应变片依次进行了负载实验。
实验结果显示，三种类型的应变片在不同力值下的电压变化情况基本类似，但不同结构之间仍存在着一定差异。
在相同情况下，半桥和全桥应变片的电压输出量均高于单臂应变片。
当负载力值增大时，差别也更加明显。
数据分析后，我们认为这是由于半桥和全桥结构的电桥电路更为复杂，能够更好地抵消环境中的噪声影响，从而提高了测量精度。
在实验中，我们还发现了一个问题，即金属箔式应变片在不同应变方向下的电性能并不相同。
我们在测试中对金属箔的垂直方向和水平方向分别进行了测试，结果表明，垂直方向的应变片输出电压更稳定、更大。
我们分析认为，这是因为垂直方向对应的应变载荷更加均衡，能够更好地发挥应变片本身的性能。
总的来说，本实验通过比较不同结构的金属箔式应变片，揭示了应变载荷和电桥电路复杂性对应变检测的影响。
这有助于我们在实际测量和应用中更好地选择和使用相应的结构来满足不同的检测需求，提高测量精度和可靠性。
实验一 金属箔式应变片单臂、半桥、全桥性能比较
实验一金属箔式应变片单臂、半桥、全桥性能比较一、实验目的: 比较单臂、半桥、全桥输出时的灵敏度和非线性误差，得出相应的结论。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。
（E为供桥电压）。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。
2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。
3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
4、在传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码并读取相应的数显表数值，记下实验结果填入表（1-1）。

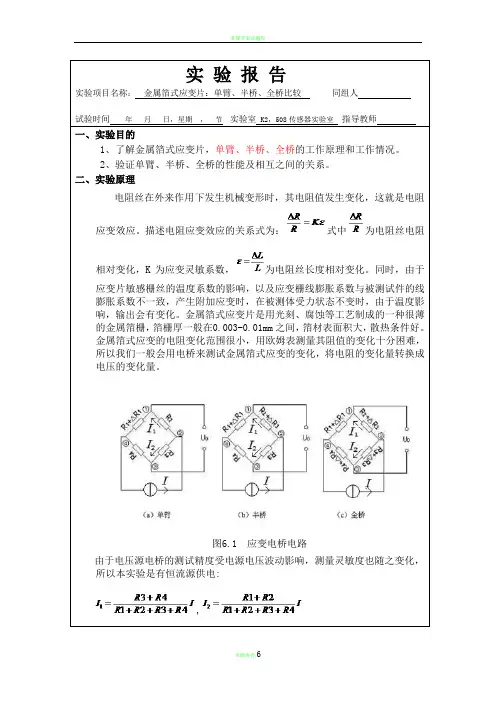

金属箔式应变片：单臂、半桥、全桥比较(自检实验一)
实验报告实验项目名称：金属箔式应变片：单臂、半桥、全桥比较同组人试验时间年月日，星期，节实验室K2，508传感器实验室指导教师一、实验目的1、了解金属箔式应变片，单臂、半桥、全桥的工作原理和工作情况。
2、验证单臂、半桥、全桥的性能及相互之间的关系。
二、实验原理电阻丝在外来作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。
描述电阻应变效应的关系式为：式中为电阻丝电阻相对变化，K为应变灵敏系数，为电阻丝长度相对变化。
同时，由于应变片敏感栅丝的温度系数的影响，以及应变栅线膨胀系数与被测试件的线膨胀系数不一致，产生附加应变时，在被测体受力状态不变时，由于温度影响，输出会有变化。
金属箔式应变片是用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，箔栅厚一般在0.003-0.01mm之间，箔材表面积大，散热条件好。
金属箔式应变的电阻变化范围很小，用欧姆表测量其阻值的变化十分困难，所以我们一般会用电桥来测试金属箔式应变的变化，将电阻的变化量转换成电压的变化量。
图6.1 应变电桥电路由于电压源电桥的测试精度受电源电压波动影响，测量灵敏度也随之变化，所以本实验是有恒流源供电:,（2-1）图6.1（a）为单臂电桥电路，R1为应变片电阻，R2、R3、R4为固定电阻,,代入式（2-1）。
图6.1（b）为半桥电桥电路，R1、R2为应变片电阻，R3、R4为固定电阻,,代入式（2-1）。
图6.1（c）为全桥电桥电路，R1、R2、R3、R4为应变片电阻，,,代入式（2-1）。
三、所需单元及部件STIM-01模块、STIM-05模块;±15V电源、万用表;电子连线若干四、实验步骤一、单臂电桥性能实验1、按图6.2连接好各模块，接上模块电源。
2、称重盘上不放任何东西，使STIM-01模块差动放大器上的增益调节到最大，调节STIM-05模块上的电位调节旋钮，使STIM-01模块差分放大输出OUT1接近于0V（用万用表测得）。
金属箔式应变片-单臂,半桥,全桥比较实验报告
金属箔式应变片-单臂,半桥,全桥比较实验报告实验目的
本实验旨在比较单臂、半桥和全桥金属箔式应变片三种桥式应变测量方式的各项性能
指标，以确定实验系统采用哪种应变电阻测量方式更为合适。
实验原理
金属箔式应变片是一种通过钢带和金属铋素材以及其他电子组件构成的应变测量系统，它以电阻变化反映外力作用于它所处位置上应变参数比如应力、压力、位移等的变化。
桥
式应变测量系统主要把箔式传感器通过桥式电路连接，采用桥式方式结成形成的放大系统，以及与之相配的信号处理装置，能够检测更小的微小应变，从而实现压力、位移等多变量
的实时测量。
实验装置
在实验中，我们使用了一台微工控机，一台注塑机（模具温度可调），10只单臂、半桥和全桥金属箔式应变片，三种不同的应变测量系统，以及一套由计算机驱动的数据采集
系统。
实验方法
1.首先，我们调节注塑机的温度到所测试的温度等级，保持它处于恒定的温度状态。
2.然后，给定三种桥式应变片金属箔所处的表面位置，将10只应变片分别安装在相
同位置，连接到同一个微控机上。
3.在测试温度范围内，做240次应力波动，每次应力值为奇数，持续时间为一小时。
4.计算一小时内每只应变片的平均应变值，并记录三种应变测量方式的误差。
5.回算比较三种金属箔式应变片的应变特性，最终选出最佳的应变测量方式。
实验结果
在实验中，通过比较计算得出的结果，可以看到半桥式箔式应变片的平均应变值小于
单桥式和全桥式，误差也最小，使用效果最好。
因此在实际系统中采用半桥式的应变测量
更为合适，能够取得更高的测量精度和可靠性。
检测技术实验2 金属箔式应变片 单臂、半桥、全桥性能实验
上海电力学院检测技术实验金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。
对单臂电桥输出电压U01=EKε/4。
当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。
全桥测量电路中其桥路输出电压U03=KEε。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
三、需用器件与单元应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤1、根据图(1-1)应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。
图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源。
3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
实验一 应变片单臂、半桥、全桥实验
实验一金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。
对单臂电桥输出电压U01=EKε/4。
当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。
全桥测量电路中其桥路输出电压U03=KEε。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1)应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。
图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源。
3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
单臂、半桥、全桥比较实验
电子科技大学
实验报告
学生姓名：学号：指导教师：
实验地点：主楼C2-111 实验时间：
一、实验室名称：电机与传感器实验室
二、实验项目名称：金属箔式应变片性能：单臂、半桥、全桥实验比较
三、实验学时：4
四、实验原理：
实验原理如图所示：
1、单臂时：R1、R
2、R3为固定电阻，RX为金属箔式应变片。
2、
半桥时：R1、R2为固定电阻，R3和RX为金属箔式应变片。
3、全挢时：桥内四个电阻均为金属箔式应变片。
五、实验目的：
系统地学习和了解金属箔式应变片的基本工作原理，基本分析方法，设计要求，测量电路及其主要应用。
六、实验内容：
单臂、半桥、全桥实验。
七、实验器材（设备、元器件）：
CSY-998型传感器系统实验仪、集成电路314、LF353、317、373、7815、7915、7805、LM324、555、8038、741、3140、74LS20等及联接线若干。
八、实验步骤：
(1)、了解所需元件、部件在实验仪上所在位置。
(2)、将差动放大器调零。
(3)、根据图接线。
(4)、调整测微头位置。
(5)、测取数据。
九、实验数据及结果分析：
1、单臂
十、实验结论：
十一、总结及心得体会：
十二、对本实验过程及方法、手段的改进建议：
报告评分：
指导教师签字：。
应变片单臂、半桥、全桥性能比较实验 PDF
应变片单臂、半桥、全桥性能比较实验 PDF应变片是一种常见的测量物体应力和形变的传感器。
在应变片的设计中，有许多不同的电路类型可供选择，包括单臂电路、半桥电路和全桥电路。
这些电路类型各有其优缺点和适用范围。
本文将对这三种电路类型的性能进行比较和评估。
一、单臂电路（Half-Bridge Circuit）单臂电路是一种简单的电路，由一个应变片和一个固定电阻组成。
与其他电路类型不同，单臂电路仅使用一个应变片。
该电路由于只使用一个应变片，所以成本较低。
但是，由于只使用了一个应变片，该电路的灵敏度较低。
由于单臂电路仅使用一个应变片，因此，它对环境干扰、传感器器件不一致性等因素的影响较大。
半桥电路使用两个应变片和一个电阻器。
半桥电路具有较高的灵敏度和准确性。
在半桥电路中，两个应变片使用不同的电路连接方式，这样可以消除环境干扰和传感器器件的不一致性。
同时，半桥电路具有更广泛的工作范围及更高的信号强度，其成本也仅仅是全桥电路的一半。
然而，半桥电路仍然存在一些缺点。
例如，在半桥电路中，两个应变片必须有足够的机械稳定性来保持一致。
此外，半桥电路也无法识别的方向性，因此在环境干扰方面仍具有一定的局限性。
全桥电路由四个应变片和多个电阻器构成。
全桥电路具有很高的灵敏度和准确性，其能够识别的方向性，可以大幅度消除环境干扰和传感器器件不一致性。
此外，全桥电路还具有更广泛的应用范围和更高的精度。
但是，全桥电路成本较高，且其需要更加精确的电路设计和安装。
全桥电路还更加依赖制造工艺，并且在应变片不是完全相同的情况下，将无法实现准确的测量。
总的来说，在现实应用中，选择电路类型应该综合考虑各方面因素。
对于成本要求不高，且精度要求较低的场合，可以选择使用单臂电路。
对于对精度和准确性有要求的场合，可以选择半桥电路。
而对于精度要求较高的场合，应该选择高成本的全桥电路。
实验一应变片：单臂、半桥、全桥比较
实验一应变片：单臂、半桥、全桥比较本次实验中，我们使用了三种不同类型的应变片：单臂应变片、半桥应变片和全桥应变片。
这些应变片都是用于测量材料的应变变化。
应变片可以将应变变化转化为电信号，用于测量物体的应变状态。
通过本次实验，我们将比较这三种不同类型的应变片的性能。
单臂应变片是最基本的应变片类型，它由一个被电焊在试件上的直线形变感应器组成。
当试件发生应变时，直线形变感应器的电阻值也会随之发生变化。
单臂应变片可以提供与应变成正比的电压信号。
在实验中，我们使用单臂应变片来测试试件的应变变化。
半桥应变片由两个被电焊到试件表面的直线形变感应器组成，形成了一个不完整的电路。
当试件发生应变时，其中一个感应器的电阻值会增加，而另一个感应器的电阻值会减少，从而产生电压差。
半桥应变片可以提供比单臂应变片更高的灵敏度和更稳定的输出信号。
在这次实验中，我们在手动加载的条件下使用三种不同类型的应变片来测量试件的应变变化。
在单臂应变片和半桥应变片的情况下，我们可以很容易地得到试件的应变变化。
然而，在使用全桥应变片时，需要进行更复杂的电路连接和校准过程才能得到准确的测量结果。
总的来说，单臂应变片是最简单的应变片类型，但其灵敏度和稳定性较低。
半桥应变片具有更高的灵敏度和稳定性，但需要更复
杂的电路连接。
全桥应变片是最灵敏、最稳定和最准确的应变片类型，但也需要最复杂的电路连接和校准过程。
因此，在实际应用中，我们需要根据具体案例来选择适当的应变片类型。
实验一 应变片单臂、半桥、全桥实验,
实验一金属箔式应变片——单臂、半桥、全桥性能实验写报告时:实验一图1-1不用画, 1-2至1-4画其中之一就行.一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。
对单臂电桥输出电压U01=EKε/4。
当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。
全桥测量电路中其桥路输出电压U03=KEε。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1)应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。
图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源。
3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
金属箔式应变片单臂、半桥、全桥性能比较实验
金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压Uo= EKε/4。
半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。
全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。
其桥路输出电压U o＝KE ε。
三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。
四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。
应变式传感器（电子秤传感器）已装于应变传感器模板上。
传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。
传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。
当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应变片单臂半桥全桥性
能比较实验
Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
应变片单臂、半桥、全桥性能比较实验应变片基本原理：
电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。
一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。
此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。
所谓电阻应变效应是指具有规则外形的金属导体或半导体材料在外力作用下产生应变而其电阻值也会产生相应地改变，这一物理现象称为“电阻应变效应
(a) 丝式应变片 (b) 箔式应变片
应变片结构图
（a）单臂（b）半桥（c）全桥
应变片测量电路
在差动放大器增益相同的情况下：半桥电压表读数是单臂的两倍，全桥电压表读数是单臂的四倍。
因此在整个实验过程中都要保持放大器增益不变。
单臂：在应变片测量原理图中R1、R2、R3为固定电阻，RX为金属箔式应变片。
半桥：在应变片测量原理图中R1、R2、为固定电阻，R3、RX为金属箔式应变片。
R3与RX符号相反。
全桥：在应变片测量原理图中R1、R2、R3、RX全为金属箔式应变片。
全桥实验时图中四个电阻均为金属箔式应变片，接线时两相邻的应变片的位置符号相反，对应位置的应变片符号相同。
应变片测量原理图
实验步骤：
一、调零：
1、按图接线
差动放大器调零接线示意图
2、增益电位器RW3顺时针轾轻转到底再逆时针回调1圈，再调RW4使电压表在
200mv时显示为零。
二、单臂实验：
1、按图接线后用RW1调零。
2、把10个20克的法码放到托盘上调增益RW3使电压表显示为50mv。
3、把法码全取下再依放上读取数据填于表中。
4、关闭电源，取下法码。
应变片单臂电桥性能实验数据
应变片单臂电桥实验接线示意图
三、半桥实验：
1、按图接线。
应变片半桥实验接线示意图
2、用RW1调零(增益RW3和放大器调零RW4保持在单臂实验壮态不变) 。
3、依次放法码读取数据填于表中。
4、关闭电源，取下法码。
应变片半桥性能实验数据
四、全桥实验：
1、按图接线。
应变片全桥性能实验接线示意图
2、用RW1调零(增益RW3和放大器调零RW4保持在单臂实验壮态不变) 。
3、依次放法码读取数据填于表中。
应变片全桥性能实验数据
4、关闭电源，取下法码。
、。
