船舶制造流程图
船舶建造工艺课件
船体装配
总结词
船体装配是将加工好的船体零件和分段按照设计要求进行组装的过程。
详细描述
船体装配是船舶建造的关键环节，需要保证装配的精度和质量，以确保船体的整 体性能和使用寿命。同时，装配过程还需要考虑生产效率和成本等因素。
船舶下水与试航
总结词
船舶下水与试航是在船体装配完成后进行的，是对船舶性能的全面检验。
验、完工检验等方面的质量控制方法。
输标02入题
材料检验是质量控制的基础，涉及到原材料、外购件 、焊接材料等方面的检验和控制，以确保材料的质量 符合设计要求和规范标准。
01
03
完工检验是质量控制的最后环节，涉及到船舶整体性 能的测试和验证，以确保船舶的整体性能符合设计要
求和规范标准。
04
工序检验是质量控制的关键环节，涉及到船体结构焊 接、设备安装、涂装等方面的检验和控制，以确保各 道工序的质量符合要求。
船体设计
高速客轮的船体设计需要采用轻质材料和高强度材料，以减小船体重量和阻力。同时，需 要考虑船体的线型和船体结构，以提高航速和稳定性。
推进系统
高速客轮需要配备大功率的发动机和推进器，以确保在短途航行中能够快速到达目的地。 同时，为了减小噪音和振动，需要选择低噪音、低振动的发动机和推进器。
案例三：高速客轮的建造工艺
内部装修
豪华游艇的内部装修需要考虑材料的选择、工艺的处理和细节的处理。采用高品质的材料和精细的工 艺，打造豪华、舒适的内部空间。同时，还需考虑船员的居住和工作空间，以确保航行的顺利进行。
案例三：高速客轮的建造工艺
总结词
高速客轮主要用于城市间或岛屿间的短途运输，其建造工艺注重船体的轻巧和高速性能。 同时，为了提供良好的乘客体验，对船体的隔音和减震性能要求也很高。
船舶建造流程
船舶建造流程一、船体放样1.线形放样：分手工放样和机器(计算机)放样，手工放样一般为1：1比例，样台需占用极大面积，需要较大的人力物力，目前较少采用;机器放样又称数学放样，依靠先进技术软件对船体进行放样，数学放样精确性较高，且不占用场地和人力，目前较为广泛的采用机器放样。
2.结构放样、展开：对各结构进行放样、展开，绘制相应的加工样板、样棒。
3.下料草图：绘制相应的下料草图。
二、船体钢材预处理：对钢材表面进行预处理，消除应力。
1.钢材矫正：一般为机械方法，即采用多辊矫夹机、液压机、型钢矫直机等。
2.表面清理：a.机械除锈法，如抛丸除锈法喷丸除锈法等，目前较为广泛采用;b.酸洗除锈法，也叫化学除锈，利用化学反应;c.手工除锈法，用鎯头等工具敲击除锈三、构件加工1.边缘加工：剪切、切割等;2.冷热加工：消除应力、变形等;3.成型加工：油压床、肋骨冷弯机等。
四、船体装配：船体(部件)装配，把各种构件组合拼接成为各种我们所需的空间形状。
五、船体焊接：把装配后的空间形状通过焊接使之成为永久不可分割的一个整体。
六、密性试验：各类密性试验，如着色试验、超声波、X光等。
七、船舶下水：基本成形后下水，设计流水线以下的所有体积均为浸水体积。
1.重力下水：一般方式为船台下水，靠船舶自重及滑动速度下水;2.浮力下水：一般形式为船坞;3.机器下水：适用于中小型船舶，通过机器设备拖拉或吊下水。
八、船舶舾装：全面开展舾装系统、系泊系统、机装、电装、管装等方面的工作。
九、船舶试验：系泊试验、倾斜试验，试航(全面测试船舶各项性能)。
十、交船验收。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~船舶建造工艺流程简要介绍本讲座从管理者的角度，按照“壳舾涂一体化总装造船”现代造船管理模式的要求，结合我国船厂的探索实践，介绍船舶建造在各工艺阶段的组织方式、应注意的问题，同时提供对施工状态的评价标准。

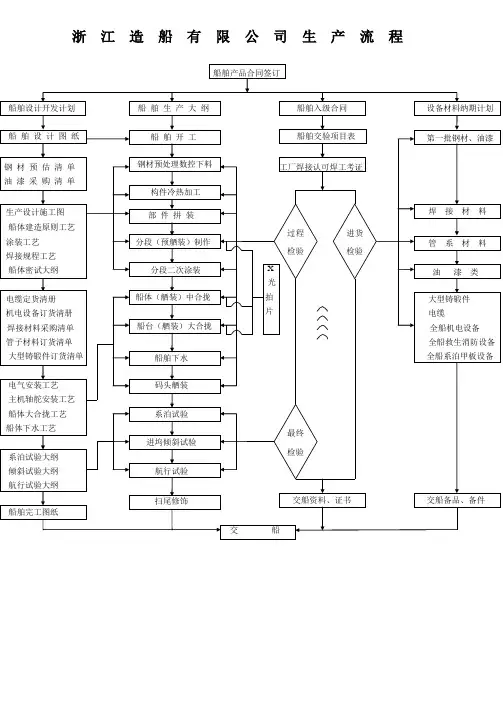

船舶制造流程图
船舶产品合同签订
船舶设计开发计划船舶生产大纲船舶入级合同设备材料纳期计划
船舶设计图纸船舶开工船舶交验项目表第一批钢材、油漆
钢材预估清单钢材预处理数控下料工厂焊接认可焊工考证
油漆采购清单
构件冷热加工
生产设计施工图部件拼装焊接材料
船体建造原则工艺
涂装工艺分段（预舾装）制作管系材料
进坞倾斜试验
系泊试验大纲
倾斜试验大纲航行试验品、备件
船舶完工图纸
交船
焊接规程工艺
船体密试大纲分段二次涂装X油漆类
光
电缆定货清册船体（舾装）中合拢拍大型铸锻件
机电设备订货清册片电缆
焊接材料采购清单船台（舾装）大合拢全船机电设备
管子材料订货清单全船救生消防设备
大型铸锻件订货清单船舶下水全船系泊甲板设备
电气安装工艺码头舾装
主机轴舵安装工艺
船体大合拢工艺系泊试验
船体下水工艺
船体结构线放样船舶建造工艺超级经典教学
甲板结构
包括甲板板、横梁、肋骨等， 是船体的水平承载结构。
舱室结构
包括舱壁、顶板、底板等，用 于分隔船舱和提供空间。
船体结构的类型
01
02
03
纵骨架式
船体纵向承载能力较强， 适用于大型船舶和高速船 舶。
横骨架式
船体横向承载能力较强， 适用于小型船舶和低速船 舶。
混合骨架式
结合纵骨架和横骨架的特 点，适用于多种类型的船 舶。
大型油轮的船体结构线放样工艺
总结词
工艺流程复杂
详细描述
大型油轮的船体结构线放样工艺流程复杂，涉及多个专业和工种之间的协作。从设计图 纸的解读、放样平台的搭建、船体结构的分解到最终的线型加工，每个环节都需要精细
的操作和严格的品质控制。
超大型集装箱船的船舶建造工艺
总结词：尺度巨大
详细描述：超大型集装箱船的尺度巨大，对建造工艺提出了更高的要求。在船体结构线放样时，需要 充分考虑船体的尺度效应和稳定性要求，确保船体的安全性和可靠性。
04
经典案例分析
大型油轮的船体结构线放样工艺
总结词：复杂度高
详细描述：大型油轮的船体结构复杂，对线放样的精度要求极高。在放样过程中，需要充分考虑船体的线型、结构特点和细 节设计，确保船体结构的完整性和稳定性。
大型油轮的船体结构线放样工艺
总结词
材料要求高
详细描述
大型油轮的建造需要大量优质材料，如高强度钢材和大尺寸的焊接材料。在船体结构线放样时，需要 充分考虑材料的属性和加工工艺，确保放样的准确性和可行性。
准备工作
包括熟悉船体设计图 纸、准备测量工具、 搭建放样台等。
船体零部件展开
将船体零部件按照图 纸要求展开成平面图 形。
船舶建造流程
船舶建造流程船舶建造流程任何一种产品都有其自身的消费形式，比如汽车的流水线消费，飞机的脉动式消费线，但是船舶消费具有其共同的特点：消费的批量为小到中等，零部件的加工进程相似但几何外形和尺寸不同，这就决议其消费形式的特殊性。
所谓现代造船形式，就是以统筹优化实际为指点，运用成组技术原理,以中间产品为导向，按区域组织消费，壳、舾、涂作业在空间上分道、时间上有序，完成设计、消费、管理一体化，平衡、延续地总装造船。
现代造船形式发源于二战中的美国，20世纪70年代成型于日本，并于80年代被美国总结，构成了现代造船形式。
我国于90年代初期引进了该项实际，末尾在各个船厂停止实际，不过直到明天，各个船厂依然在转变造船形式，有资历说自己完成了现代造船形式的船厂少之又少，在各项目的上与日韩依然有差距。
在说船舶的建造流程之前先简明的说一下船舶设计流程。
船舶设计任务分为三个阶段——初步设计、详细设计、消费设计。
初步设计：是处置〝造什么船〞的第一个阶段。
初步设计是对船舶总体功用和主要技术目的、动力装置、各种系统停止设计，并经过实际计算和必要的实验来确定船舶的主要参数、结构方式和主要设备选型等严重技术效果。
普通有三种状况要求设计部门停止初步设计。
1船舶技术义务书：相关部门下达的指令性义务，说明船舶的用途、航区、吨位航速等设计要求。
2意向书及技术附件，指在船舶市场中船东提出的订货意向，不受法律约束。
它通常说明船东对船舶的各项要求和讯问造价。
3造船合同及附件，在经过招标和商务技术洽谈后决议签署合同。
因此，在初步设计阶段，可依据详细状况可拔出方案设计、报价设计和合同设计。
方案设计是将义务书的要求转变成船体和轮机的设计参数，主要是停止可行性研讨，决议船舶的总体功用，满足要求的航线、航速、舱容和排水量等，并据此预算出造价。
报价设计那么不需求做可行性研讨，通常是依据船东的要求，参照已有的母型船来决议新建造船舶的造价，并提供技术规格书和总布置图以及提出主要设备厂商表。
船舶设计与建造.ppt
尾部立体分段
(6) 船台总装
船舶（船坞）总装主要指的是船体总装，即在船体结构 经过预装配形成的分段或总段之后在船台（船坞）完成整个 船体装配（也有下水之后再吊装上建的）的工艺阶段。船台 总装也可称之为大合拢、搭载，它对保证船舶建造质量，缩 短船舶建造周期有着很大的影响。 船台（坞）建造方法。由于产品对象和船厂的生产条件 各不相同，船台建造方式也多种多样，一些常用的建造 方法有总段建造法、塔式建造法、岛式建造法、串 联建造法。
船舶设计与建造工艺
控制理论与控制工程 赵显 2014.4.8
引言
任何一种产品都有其自身的生产模式，比如汽车的流水线 生产，飞机的脉动生产线，然而船舶生产具有其独特的特点： 生产的批量为小到中等，零部件的加工过程相似但几何形状和 尺寸不同，这就决定其生产模式的特殊性。 所谓现代造船模式，就是以统筹优化理论为指导，应用成 组技术原理,以中间产品为导向，按区域组织生产，壳、舾、 涂作业在空间上分道、时间上有序，实现设计、生产、 管理一体化，均衡、连续地总装造船。
装焊车间内的平面分段流水线
ቤተ መጻሕፍቲ ባይዱ
部件拼装
部件拼装
平面分段流水线上的焊接机器人
(5) 分段制造
船体分段（section）指的是由零部件组装而成的船体 局部结构。船体分段的类型有： （1）平面分段。平面板列上装有骨材的单面平面板架, 如舱壁分段、舱口围壁分段、平台甲板分段、平行中体处的 舷侧分段等。 （2）曲面分段。曲面板列上装有骨材的单面曲面板架 ，如单层底分段、甲板分段（指有曲面梁拱的）、舷侧分 段等。 （3）半立体分段。两层或两层以上板架所组成的 非封闭分段或者是单层板架带有一列与其成交角的 板架所组成的分段。例如，带舱壁的甲板分段， 甲板室分段。
船 舶建造检验手续办 理流程图
船舶建造检验手续办理流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!船舶建造检验手续办理流程详解在船舶建造过程中，确保其质量和安全是至关重要的。
船舶建造工艺学讲义
船舶制造技术讲义前言蓝天白云，碧海无垠，翩翩风帆，百舸争流。
这是大江、大海带给我们的遐想。
一艘艘优美而各具个性的水之精灵——船舶，总是给我们以劈波斩浪、一往无前的豪气！当我第一次踏上RORO船时，不由自主地为他庞大的体积所震惊。
在他的怀抱里，人、车犹如蚁群迁徙，实在是太壮观了！如果这艘船是你的杰作，你该有何等的骄傲！当然，我们也有冰海沉船、江艇倾覆的痛苦与思索。
但无论是雄壮还是凄婉，我们都难免要探究，那行进在水面上的美丽“天鹅”是如何从灰扑扑、脏兮兮的“丑小鸭”——钢板、型材而变成的呢？如何避免象“TITANIC”那样的悲剧？今天的船怎样才能更快、更舒适、更安全、更经济呢？你们接触船船舶知识已有若干时间，是否认识清楚了造船到底是一个什么样的过程呢？从今天开始，我们一起来解读这个过程。
这个过程也就是我们这门课程的主干。
当然，今天我的开场白或许有着点点丝丝的矫情，在以后的学习中，你们会发现完全不是那回事！好乏味呀。
是的，过程总是比结果令人乏味，但既然是过程就总是要过，而且要好好地过，乐在其中地过。
是吧？！我们开始吧。
先认识几个同学。
本课程学习要求：1．本课程特点：教学难点：理论推导少、面宽、应用型、约定俗成广泛性灵活性实践性——存在学习难度学习难点：不符合过去的学习习惯、实际经验少2．重点讲述章节： 1、2、4、5、7、8章3．课堂要求：遵守学校规定 . “互动”4．习题要求：认真思考、积极讨论、主动提问、独立完成、按时上交5．外文参考书：《GROUP TECHNOLOGY：A FOUMDATION BETTER TOTAL COMPANY OPERSTION》 G.M.RANSON6．100个英语单词：随课给出。
第一章造船（SHIPBUILDING）工程概论讲述内容：制造工艺学的涵义及任务、造船工艺流程（FLOW）、造船模式（MODE）、造船生产机械化和自动化、造船生产准备。
讲述重点：造船工艺流程．．．．．．§1-1制造工艺学概述．．．．．．．1．制造工艺学的重要地位２０世纪８０年代初在世界范围兴起的新技术革命正方兴未艾，必将由它引发第四次工业革命。
船舶概论(第九章_建造工艺)
30万吨“远大湖”号 ——中远集 团
ϒ 总长
(333米) 米 型宽 (60米) 米 航速 (15.6节) 节 总载重 298833 吨， 2002建 造， PANA MA
30万吨船坞——大连船舶重工集团
第七节 试验与交船
ϒ 试验： 系泊试验：在码头进行，检查船体、设备等安装的可 靠性，达到试航条件。 航行试验：对船舶进行全面、综合检查，有试验大纲、 设备、船检、船东参加。 ϒ 交船：将船交给船东，签订合格协议。
航行试验
ϒ ϒ ϒ ϒ
1.地点：海面或江河湖泊上 2.种类：轻载试验、满载试验 3.参与者：船厂、验船机构、船东 4.航行试验的主要项目及目的:
1)检查主机、辅机及与其有关的动力装置一起工作的可靠 性; 2)检查一切保证船舶航行的装置及机械设备工作的可靠性 3)进行抛锚试验; 4)检查船舶的航行性能，它包括:
第七章 船舶建造工艺
ϒ 第一节 造船工艺流程 ϒ 第二节 船体放样和号料 ϒ 第三节 船体构件加工 ϒ 第四节 船体装配焊接 ϒ 第五节 船舶舱室的密闭性试验 ϒ 第六节 船舶下水 ϒ 第七节 船舶舾装及交船试验
第一节：现代造船工艺流程
1、船舶制造特点
ϒ ϒ ϒ ϒ ϒ
订单型 综合型 装置型 大型结构物
船体平面分段流水线
平面分段流水线区域
钢板平台
胎架
焊接站
壳舾涂区域
干船坞
分段预舾装
分段制作区域
上层建筑分段
船舶分段涂装房
涂装区域
150T分段移动车
总段吊装
双车桥式吊车
水平船台两大总段造船
舾装码头
上海外高桥船厂的巨型船坞
第五节：船体密性试验
ϒ 目的：检查船舶外板、舱壁等焊缝有无渗漏现象，保证船舶安全 ϒ 方法： 水压试验（世界船级社认可） 气密试验： 充气试验：检查上甲板以下的舱室和储存液体的舱室 方法： 试验压力为15 - 50kPa，在1 小时内空气压力不得下降 5% ，并在被检验的焊缝外表面涂上肥皂水，以便发现缺陷 冲气试验：检验不作充气试验的舱室 方法：在焊缝的一面用压缩空气冲气，另一面涂 上肥皂水，以 检查是否有缺陷。 梨香油试验：检查通风机舱、食品储藏舱和厨房等舱室 方法：将梨香油放人舱内，密闭舱室，看在舱外是否能闻到梨香 油挥发的香气， 以检查其门和窗等的密闭性是否满足要求。
船舶生产设计 第一章 船舶生产设计概论
区域进行设计，以使设计与生产一一对应。
（2） 以中间产品为导向的设计特点：设计过程中，把设计的船舶产品 作为最终产品，按其所划分的各制造级进行逐级分解，以组合成各类另部件、
不是“船舶生产”，如：船体，没有必要的工艺装备和工艺要求，没有详细 表示出结构及零件的制造，安装顺序，施工方法、工艺要领和施工中必需的
各种数据；舾装，只表示设备与系统的原理，布置、要求及安装的最后状态，
没有设备与系统制造，安装的阶段、程序、方法与实验要求等。
二. 现代船舶设计方式
现代造船模式的设计方式与传统船舶设计方式主要不同在于现代造船的船舶
分为四个设计阶段，如图所示。
船舶设计理论阶段的划分图
设 计 层 次
初步设计 详细设计 转换设计 生产设计 合同生效形式船舶总体 设计 完成送审 认பைடு நூலகம்设计 完 成 生产设计
第一层次（总系统） 第二层次（分系统） 第三层次（系统 / 区域） 第四层次（区域） 系统设计
转换设计 区域设计 设计阶段
（1）初步设计又称合同设计：
较多，一只盘子放不下时），也可能“菜”没有放在这只盘子里，但属于这只托盘的内
容（当考虑到舾装件太大、或易于受损等因素时）。 2）托盘管理：就是以托盘为单位进行生产设计、组织生产、进行物资采购、以及
工程进度安排，以致生产成本的核算也可以以托盘为单位进行的一种科学生产管理方法。
现场施工必须做到一只托盘内的舾装件的安装工作由一个小组、在同一地点、使用一张
两类造船模式特征简要归纳如下
项目对比
建模特征
传统造船模式
传统导向型（按功能/系统/专业）
现代造船模式
产品导向型（按区域/类型/阶段）
设计方式
按施工设计，分别由工艺、计划、生产部 按详细设计由生产设计部门集中进行区 域性设计。 门分专业，按系统进行工艺性设计。 特点：设计、工艺、管理融为一体 特点：设计、工艺、管理3者分离 按设计编码，以区域划分的中间产品由 按工艺路线以工艺项目分专业工种组织生 混合工种、复合工种组织生产，壳舾涂 产，先船体，后舾装 一体化。 按专业分系统管理，管理方式属调度型 全能型（什么都做） 按区域综合管理、自主管理、托盘管 理，管理方式属计划型 总装型（即总装造船）
船舶建造工艺流程
工艺流程1.1 工艺流程分段大合拢G3、S5图5-1 造船生产工艺流程图 主要工序说明：1、预处理：将外购的钢材通过吊车运至预处理线的输送辊道上，通过辊道送入封闭式预处理线进行抛丸除锈，除锈后通过辊道送入封闭式喷漆室喷防锈漆。
预处理线旁设有1个油漆房，通过管道将油漆吸入调漆罐内，利用搅拌设备对油漆进行调配，再通过气泵将油漆从喷漆室的顶部喷嘴喷到钢板上进行防锈处理，喷涂后自动烘干固化。
预处理工序会产生废钢丸、废油漆桶、废漆渣、抛丸废气和喷涂废气。
2、号料：根据设计需要，通过等离子切割机、火焰切割机等切割设备对外购的钢材进行切割下料。
该工序会产生废钢材，火焰切割会产生烟尘。
3、成型加工：用油压机、肋骨撑弯机等设备把钢板和型材加工成一定的形状。
4、部件焊接：将数个零件安图纸要求组装焊接成一个部件。
5、火工矫正：以天然气为热源，用火焰喷枪对钢材需要矫正的部位进行加热，利用钢材的塑性、热胀冷缩的特性，以外力或内应力作用迫使钢材的反变形，消除钢材的弯曲、翘曲、凹凸不平等缺陷，以达到矫正之目的。
矫正后自然冷却。
6、拼板上船台组装：船体通过船台滑道由纵向重力方式下水。
下水后进行船体舾装和各种机械设备的安装和调试工作。
在船舶试航时要注入压舱水。
有焊接烟尘、废焊条、焊渣、废机油等污染环节。
7、分段舾装焊接：在船体内安装设备、组件，完成整船的组装工作，并对船体进行试航。
该工序会产生焊接烟尘、废焊条、焊渣。
8、抛丸除锈：在专用的船体分段抛丸房内，在全封闭状态下高压空气完成抛丸除锈工作。
钢丸通过输送机进入集丸斗，再通过丸阀（抛丸时，丸阀打开，保证钢丸往复循环使用）进入丸罐，丸罐连有压缩空气管道和带有丸管的喷枪，操作人员身穿抛丸服，手持喷枪，对工件的焊缝进行抛丸，抛丸时，将房门关闭，使抛丸房处于封闭状态，使得抛丸处的平均粗糙度为25-50um（使用粗糙度仪测量平面取平均值），以便于油漆的附着；抛丸后用压缩空气吹清死角钢丸。
造船流程
船海讲坛】图解造船系列(1)造船工艺流程简介2015-06-26船海人一、造船生产管理模式得演变由焊接代替铆接建造钢质船,造船生产经历了从传统造船向现代造船得演变,主要推动力就是造船技术得发展。
传统造船分两个阶段:1、常规得船体建造与舾装阶段。
在固定得造船设施上先安装龙骨系统、再安装肋骨框、最后装配外板系统等。
2、由于焊接技术得引进,船体实行分段建造;舾装分为两个阶段:分段舾装与船上舾装,即开展予舾装。
现代造船又历经以下阶段:3、由于成组技术得引进,船体实行分道建造;舾装分为三个阶段:单元舾装、分段舾装与船上舾装,即开展区域舾装。
4、由于船体建造与舾装、涂装相互结合组织,实现“壳舾涂一体化总装造船”。
5、随着造船技术得不断发展,精益造船、标准造船、数字造船、绿色造船将成为船厂得努力方向。
目前国内主要船厂一般处于三级向四级过渡阶段;国内先进船厂已达到四级水平;而象上海外高桥船厂、江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。
二、船舶建造工艺流程(一)现代造船工艺流程如下简图。
(二)船舶建造工艺流程层次划分依据1、生产大节点开工——上船台(铺底)——下水(出坞)——航行试验——完工交船生产大节点在工艺流程中就是某工艺阶段得开工期(或上一个节点得完工期),工艺阶段一般说就是两个节点间得施工期。
生产大节点得期限就是编制与执行生产计划得基点,框定了船舶建造各工艺阶段得节拍与生产周期;从经营工作瞧,节点得完成日也就是船东向船厂分期付款得交割日。
开工仪式上船台仪式下水仪式散货船试航交船命名(并不意味着交船)2、工艺阶段钢材预处理——号料加工——零、部件装配——分段装焊——船台装焊(合拢)——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、需要说明得就是以上工艺阶段就是按船舶建造形象进度划分得,现代造船工艺流程就是并行工程,即船体建造与舾装作业就是并行分道组织,涂装作业安排在分道生产线得两个小阶段之间,船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
船舶制造工艺
船舶建造管理讲座之一船舶建造工艺流程简介一、造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的发展。
传统造船分两个阶段：1、常规的船体建造和舾装阶段。
在固定的造船设施上先安装龙骨系统、再安装肋骨框、最后装配外板系统等。
2、由于焊接技术的引进，船体实行分段建造；舾装分为两个阶段：分段舾装和船上舾装，即开展予舾装。
现代造船又历经以下阶段：3、由于成组技术的引进，船体实行分道建造；舾装分为三个阶段：单元舾装、分段舾装和船上舾装，即开展区域舾装。
4、由于船体建造和舾装、涂装相互结合组织，实现“壳舾涂一体化总装造船”。
5、随着造船技术的不断发展，精益造船、标准造船、数字造船、绿色造船将成为船厂的努力方向。
目前国内主要船厂一般处于三级向四级过渡阶段；国内先进船厂已达到四级水平；而象上海外高桥船厂、建设中的江南长兴岛造船基地明确提出将精益造船、标准造船、数字造船、绿色造船作为发展目标。
二、船舶建造工艺流程（一）现代造船工艺流程如下简图。
（二）船舶建造工艺流程层次上的划分依据1、生产大节点开工——上船台（铺底）——下水（出坞）——航行试验——完工交船生产大节点在工艺流程中是某工艺阶段的开工期（或上一个节点的完工期），工艺阶段一般说是两个节点间的施工期。
生产大节点的期限是编制和执行生产计划的基点，框定了船舶建造各工艺阶段的节拍和生产周期；从经营工作看，节点的完成日也是船东向船厂分期付款的交割日。
2、工艺阶段钢材预处理——号料加工——零、部件装配——分段装焊——船台装焊（合拢）——拉线镗孔——船舶下水——发电机动车——主机动车——系泊试验——航海试验——完工交船3、以上工艺阶段还可以进一步进行分解。
4、工艺说明需要说明的是以上工艺阶段是按船舶建造形象进度划分的，现代造船工艺流程是并行工程，即船体建造与舾装作业是并行分道组织，涂装作业安排在分道生产线的两个小阶段之间，船体与舾装分道生产线在各阶段接续地汇入壳舾涂一体化生产流程。
船舶制造过程 ppt课件
船体和上层建
船体和上层建
船
筑建造工艺
舶
筑建造工艺
建
大型化
造
的
环保要求 舾装工艺
内
人性化
容 舾装工艺
涂装工艺
1.1船体与上层建筑建造工艺 将船用钢材制成壳体和上层建筑的生
产过程。 将钢材制成船体构件，再将它们组装
焊接成中间产品（部件、分段、总段）， 然后吊运到船台或船坞总装成船体和上屋 建筑的生产工艺总过程。
例如制造一个中间产品甲板曲面分段就是在曲面分段生产线的胎架上用船体零部件装焊成甲板分区再吊运至涂装工位按涂装工程制造级迚行分段涂装作业然后运至舾装工位在分段上安装舾装件或舾装单元并迚行剩余的涂装作业使甲板曲面分段成为满足区域造船法的壳舾涂一体化要求的中间产品
船舶制造工艺
第一章 造船工程概论
第一节 船舶建造工艺的任务及内容
将在各条装焊生产线上制造的中间产品吊 运到船台上（或船坞内），按规定的吊装顺 序将中间产品组合成整个船体的过程，并按 制造级完成船内舾装和船台涂装作业。
船舶总装过程涉及到大量的起重和焊接作 业，因为对设备要求较高，该过程是船舶生 产中的瓶颈。
2.5 船舶下水
船舶虽然是水上建筑物,但却是在陆地上的车间、船台 （船坞）上建造的、当船舶的大部分工程完成后，必须借 助专门设备，采用专门的操作方法，将船舶从陆上移到水 中去，这就称为船舶下水。
3.船舶建造特点：作业面广、工作量大、工种多、安装复 杂、设计和建造周期长。
4.船舶建造工艺的目标： 高质量、高效率、短周期、确保 安全地建造船舶。
5.当前造船业面临的两大挑战
(1)国内外的造船市场会在建造周期、产品质量和 价格等方面进行越来越激烈的竞争；
浅谈船舶建造流程图
浅谈船舶建造流程姓名：永刚专业：船舶与海洋工程时间： 2012年9月摘要：文中简要的介绍了船舶的建造流程，以前的船舶建造流程周期比较长，从而演变成现在的壳舾涂一体化的建造模式，通过对比分析，壳舾涂一体化的建造模式大大的缩短了船舶建造周期，减少了建造成本，因此其建造模式在船厂得到了广泛的运用。
关键词：船舶建造流程，壳舾涂一体化0引言造船生产管理模式的演变由焊接代替铆接建造钢质船，造船生产经历了从传统造船向现代造船的演变，主要推动力是造船技术的发展。
现代造船工艺是在综合采用先进制造技术和现代科学管理的条件下研究船舶建造过程及方法的一门应用科学，按照“壳舾涂一体化”造船理念。
造船工艺的主要任务是建立最佳的船舶生产工艺系统，包括船舶建造方案、制造方法和工艺流程、工艺装备、施工精度标准及检测方法，以及最大限度应用现代科学技术成果和扩大新技术应用。
现在，工艺学的概念本质已从狭义扩展到广义，从技术手段、原材料、信息、生产资源、计划控制系统到自然环境保护等，均在生产过程中有所体现。
造船工艺已经成为缩短船舶建造周期、提高建造质量和降低建造成本，甚至是实现生产与社会、自然和谐发展的关键因素。
1船体放样与号料船体放样与号料，就是将设计部门设计的船体型线图、结构图，按1:1或其他一定比例进行放样展开，以求得船体结构的真实形状和实际尺寸，然后再将这些已经展开的零件，在钢板或型材上进行实尺号料。
船体放样与号料是一个技术性强、难度大、精度高的工种，它不仅是船体建造的首道程序，而且为船体建造的其他后续工作提供各种确切可靠的施工依据。
所以从根本上说，船体的建造质量在很大程度上取决于放样与号料的工作质量。
1.1 船体放样概述根据设计图纸按一定比例进行船体型线和构件的放大工作，是船舶建造中的第一道工序。
通过放样可以取得较光顺的船体型值及构件在船体上的正确位置、形状和尺寸，为号料、加工、装配等后续工序提供施工依据，并对放样过程中暴露出来的设计错误或不合理之处进行修正或改进。
