Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。

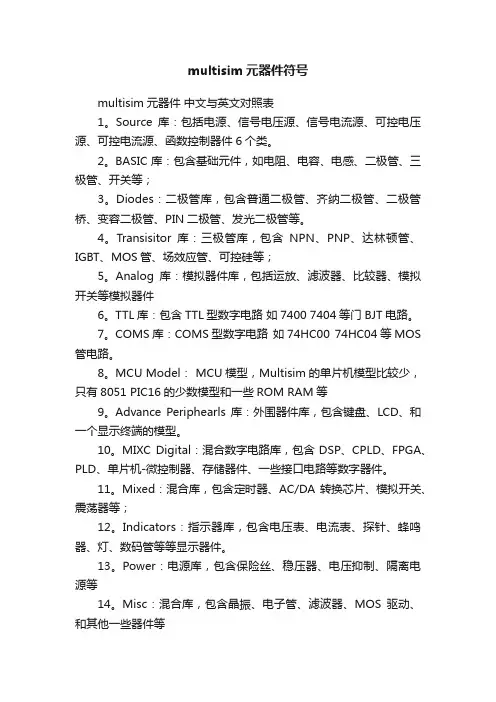

multisim元器件符号
multisim元器件符号multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4。
Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。
TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
7。
COMS库：COMS型数字电路如74HC00 74HC04等MOS 管电路。
8。
MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。
11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。
Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
292、AD和-Multisim元器件符号对照表
集成或门（AND）
集成与门（OR）
光照传感器
金属检测传感器
湿度传感器
颜色传感器
震动传感器
火焰传感器
倾角传感器
（注：可编辑下载，若有不当之处，请指正，谢谢!）
元器件在产品和软件中的汇总
名称
292模块
AD10软件
Multisim14软件
电源
接地
接线端子
电阻
无极性电容
电解电容
二极管
肖基特二极管
发光二极管
稳压二极管
开关二极管
三极管（NPN）
三极管（PNP）
达林顿（NPN）
达林顿（PNP）
共阴数码管
（led）
共阳数整流桥堆
结型
场效应管N
结型
场效应管
P
绝缘栅N沟道增强型场效应管
绝缘栅N沟道耗尽型场效应管
绝缘栅P沟道增强型场效应管
绝缘栅P沟道耗尽型场效应管
按钮
开关
继电器
直流电机
步进电机
灯泡
晶振
变压器
光电隔离器
扬声器
蜂鸣器
光电双向可控硅
双向可控硅
拨码开关*8
USB插座
DB9针串口
集成555
集成运算放大芯片
集成7805
集成7905
集成1117
集成317
麦克MIC
无
单向可控硅
电压调节器
光敏二极管
光敏三极管
光敏电阻
热敏电阻
压敏电阻
排阻
温度传感器LM35
温度传感器18B20
称重传感器
空气质量传感器
烟雾传感器QM-N5
multisim 元件库 对照表
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
multisim中有关元器件参数的中英文对照
电阻模型参数R 电阻倍率因子TC1 线性温度系数TC2 二次温度系数电容模型参数C 电容倍率因子VC1 线性电压系数VC2 二次电压系数TC1 线性温度系数TC2 二次温度系数电感模型参数L 电感倍率因子IL1 线性电流系数IL2 二次电流系数TC1 线性温度系数TC2 二次温度系数二极管模型参数IS 饱和电流RS 寄生串联电阻N 发射系数TT 渡越时间CJO 零偏压PN结电容VJ PN结自建电势M PN结剃度因子EG 禁带宽度XT1 IS的温度指数FC 正偏耗尽层电容系数BV 反向击穿电压（漆点电压）IBV 反向击穿电流（漆点电流）KF 闪烁躁声系数AF 闪烁躁声指数双极晶体管（三极管）IS 传输饱和电流EG 禁带宽度XTI（PT）IS的温度效应指数BF 正向电流放大系数NF 正向电流发射系数VAF（VA）正向欧拉电压IKF （IK）正向漆点电流ISE（C2）B-E漏饱和电流NE B-E漏饱和电流BR 反向电流放大系数NR 反向电流发射系数VAR（VB）正想欧拉电压IKR 反向漆点电流ISC C4 B-C 漏饱和电流NC B-C漏发射系数RB 零偏压基极电阻IRB 基极电阻降致RBM/2时的电流RE 发射区串联电阻RC 集电极电阻CJE 零偏发射结PN结电容VJE PE 发射结内建电势MJE ME 集电结剃度因子CJC 零偏衬底结PN结电容VJC PC 集电结内建电势MJC MC 集电结剃度因子XCJC Cbe 接至内部Rb的内部CJS CCS 零偏衬底结PN结电容VJS PS 衬底结构PN结电容MJS MS 衬底结剃度因子FC 正偏势垒电容系数TF 正向渡越时间XTF TF随偏置变化的系数VTF TF随VBC变化的电压参数ITF 影响TF的大电流参数PTF 在F=1/（2派TF）Hz时超前相移TR 反向渡越时间XTB BF和BR的温度系数KF I/F躁声系数AF I/F躁声指数Is=14.34f 反向饱和电流。
Multisim元器件-中文与英文对照表教学文案
M u l t i s i m元器件-中文与英文对照表Multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4。
Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。
TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
7。
COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。
8。
MCU Model： MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。
11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。
Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
multisim元件对照表
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版"的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8。
3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3。
30特殊版的元件工具条如图1所示.图11。
点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示.图2(1）。
选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2)。
选中“信号电压源（SIGNAL_VOLTAGE_SOURCES）",其“元件”栏下内容如图4所示：图4（3)。
选中“信号电流源（SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)。
选中“控制函数块（CONTROL_FUNCTION_BLOCKS）”，其“元件”栏下内容如图6所示：图6（5）. 选中“电压控源（CONTROLLED_VOLTAGE_SOURCES)"，其“元件"栏下内容如图7所示：图7（6). 选中“电流控源（CONTROLLED_CURRENT_SOURCES）"，其“元件”栏下内容如图8所示：图82。
点击“放置模拟元件”按钮,弹出对话框中“系列"栏如图9 所示。
图9(1)。
选中“模拟虚拟元件(ANALOG_VIRTUAL)”,其“元件"栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
（2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON）”，其“元件"栏中有16种规格诺顿运放可供调用。
（4）。
选中“比较器（COMPARATOR）”，其“元件”栏中有341种规格比较器可供调用。
multisim元器件符号
PROTEUS原理图元器件库详细说明
Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号
ACTIVE.LIB 包括虚拟仪器和有源器件
DIODE.LIB 包括二极管和整流桥
DISPLAY.LIB 包括LCD、LED
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
LM016L 2行16列液晶 可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）
LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件
LINTEC.LIB 包括 LINTEC公司的运算放大器
NATDAC.LIB 包括 国家半导体公司的数字采样器件
NATOA.LIB 包括 国家半导体公司 的运算放大器
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件 AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；
Modelling Primitives 各种仿真器件 是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB
multisim元器件符号速查
12。Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等
14。Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等
DCPOWER 电池/电池组
BUS 总线
CAP 电容
CAPACITOR 电容器
CLOCK 时钟信号源
CRYSTAL 晶振
D-FLIPFLOP D触发器
FUSE 保险丝
GROUND 地
LAMP 灯
LED-RED 红色发光二极管
LM016L 2行16列液晶 可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）
Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号
ACTIVE.LIB 包括虚拟仪器和有源器件
DIODE.LIB 包括二极管和整流桥
DISPLAY.LIB 包括LCD、LED
BIPOLAR.LIB 包括三极管
FET.LIB 包括场效应管
ASIMMDLS.LIB 包括模拟元器件
VALVES .LIB 包括电子管
ANALOG.LIB 包括电源调节器、运放和数据采样IC
CAPACITORS.LIB 包括电容
CO***IB 包括 4000系列
ECL.LIB 包括ECL10000系列
MICRO.LIB 包括 通用微处理器
(完整版)multisim元件中英文对照
multisim 元件名称对照元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路ALTERNA TOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGIC ANAL YSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTA TE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED，液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 Series------------------------------------------------------------PROTEUS元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关----------------------------------------------------------------------PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件V ALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC公司的运算放大器NA TDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件。
(完整版)multisim元件中英文对照
multisim 元件名称对照元件名称中文名说明74071N914 74Ls00 74LS04 74LS08 74LS390 7SEG7SEG 驱动门二极管与非门非门与门TTL 双十进制计数器4针BCD-LED 输出从0-9对应于4根线的BCD码3-8 译码器电路BCD-7SEG[size=+0] 转换电路ALTERNA TOR 交流发电机AMMETER-MILLI mA 安培计AND BATTERY BUSCAP与门电池/电池组总线电容CAPACITOR 电容器CLOCKCRYSTAL 时钟信号源晶振D-FLIPFLOP D 触发器FUSE GROUND LAMP LED-RED LM016L 保险丝地灯红色发光二极管2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN 三个控制端口（共14 线），工作电压为5V 。
没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚）LOGIC ANAL YSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTA TE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL- 天线；ATAHDD ；ATMEGA64 ；BATTERY ；CELL ；CRYSTAL- 晶振；FUSE；METER- 仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB Optoelectronics 各种发光器件发光二极管，LED ，液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 SeriesPROTEUS 元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥（二极管）BRIDEG 2 整流桥（集成块）BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3 段LEDDPY_7-SEG 7 段LED DPY_7-SEG_DP 7 段LED（带小数点）ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N 沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS 管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN 三极管PNP DAR PNP 三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关PROTEUS 原理图元器件库详细说明Device.libACTIVE.LIBDIODE.LIB DISPLAY .LIB BIPOLAR.LIB FET.LIB 包括电阻、电容、二极管、三极管和PCB 的连接器符号包括虚拟仪器和有源器件包括二极管和整流桥包括LCD 、LED 包括三极管包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG .LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000 系列ECL.LIB 包括ECL10000 系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC 公司的运算放大器包括 国家半导体公司的数字采样器件 包括 国家半导体公司 的运算放大器 包括 TECOOR 公司的 SCR 和 TRIAC 包括 德州仪器公司的运算放大器和比较器 包括 ZETEX 公司的分立器件 NA TDAC.LIB NATOA.LIB TECOOR.LIB TEXOAC.LIB ZETEX .LIB。
(完整版)multisim元器件中文与英文对照表
multisim元器件中文与英文对照表1。
Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。
2。
BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等;3。
Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。
4.Transisitor库:三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等;5。
Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6.TTL库：包含TTL型数字电路如7400 7404等门BJT电路。
S库:COMS型数字电路如74HC00 74HC04等MOS管电路。
8.MCU Model： MCU模型,Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。
Advance Periphearls库：外围器件库,包含键盘、LCD、和一个显示终端的模型。
10。
MIXC Digital:混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件.11。
Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等;12.Indicators：指示器库,包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。
13。
Power：电源库,包含保险丝、稳压器、电压抑制、隔离电源等14。
Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。
RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。
Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。
Proteus 元件名称对照1元件名称中文名说明7407 驱动门74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0—9 对应于4根线的BCD码7SEG 3-8译码器电路BCD—7SEG［size=+0］转换电路ALTERNATOR 交流发电机AMMETER—MILLI mA安培计AND 与门DCPOWER 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7,RS，R/W，EN三个控制端口（共14线），工作电压为5V.没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICSTATE 逻辑状态用鼠标点击，可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合，立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH—SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件 AERIAL—天线；ATAHDD；ATMEGA64;BATTERY；CELL;CRYSTAL—晶振；FUSE；METER —仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED，液晶等等Resistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches ＆ Relays 开关，继电器，键盘Switching Devices 晶阊管Transistors 晶体管(三极管,场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座，排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 Series-—-——--—--—----—----—-—--——--——-——-—----—--—----—-—-------——PROTEUS元件库元件名称及中英对照ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥（二极管)BRIDEG 2 整流桥（集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7—SEG_DP 7段LED（带小数点）FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN—PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管PNP DAR PNP三极管POT 滑线变阻器PELAY—DPDT 双刀双掷继电器RES1。
multisim元件对照表
Multisim元件库分类介绍电子仿真软件“”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“”元件库和元器件的中文译意整理如下，供读者参考。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
multisim 元件库 对照表共9页文档
Multisim元件库分类介绍电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。
电子仿真软件Mumsim8.3.30特殊版的元件工具条如图1所示。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：(2). 选中“信号电压源如图4所示：图4(3).选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4)选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图 7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz ，主要用于视频放大电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
m u l t i s i m元件对照表 Prepared on 24 November 2020Multisim元件库分类介绍电子仿真软件“”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“”元件库和元器件的中文译意整理如下，供读者参考。
图11.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图2所示。
图2(1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图3所示：图3(2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图4所示：图4(3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示：图5(4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示：图6(5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示：图7(6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示：图82. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。
图9(1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3个品种可供调用。
(2). 选中“运算放大器(OPAMP)”。
其“元件”栏中包括了国外许多公司提供的多达4243种各种规格运放可供调用。
(3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有16种规格诺顿运放可供调用。
(4). 选中“比较器(COMPARATOR)”，其“元件”栏中有341种规格比较器可供调用。
(5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144种规格宽带运放可供调用，宽带运放典型值达100MHz，主要用于视频放大电路。
(6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。
3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。
图10(1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”，其“元件”栏中如图11所示。
图11(2). 选中“额定虚拟元件(RATED_VIRTUAL)”，其“元件”栏中如图12所示。
图12(3). 选中“三维虚拟元件(3D_VIRTUAL)”，其“元件”栏中如图13所示。
图13(4). 选中“电阻(RESISTOR)”，其“元件”栏中有从“Ω到22MΩ”全系列电阻可供调用。
(5). 选中“贴片电阻(RESISTOR_SMT)”，其“元件”栏中有从“Ω到Ω”系列电阻可供调用。
(6). 选中“排阻(RPACK)”，其“元件”栏中共有7种排阻可供调用。
(7). 选中“电位器(POTENTIOMETER)”，其“元件”栏中共有18种阻值电位器可供调用。
(8). 选中“电容器(CAPACITOR)”，其“元件”栏中有从“到10μF”系列电容可供调用。
(9). 选中“电解电容器(CAP_ELECTROLIT)”，其“元件”栏中有从“0. 1μF到10F”系列电解电容器可供调用。
(10). 选中“贴片电容(CAPACITOR_SMT)”，其“元件”栏中有从“到33nF”系列电容可供调用。
(11). 选中“贴片电解电容(CAP_ ELECTROLIT_SMT)”，其“元件”栏中有17种贴片电解电容可供调用。
(12). 选中“可变电容器(VARIABLE_CAPACITOR)”，其“元件”栏中仅有30pF、100pF和350pF三种可变电容器可供调用。
(13). 选中“电感(INDUCTOR)”，其“元件”栏中有从“μH到”全系列电感可供调用。
(14). 选中“贴片电感(INDUCTOR_SMT)”，其“元件”栏中有23种贴片电感可供调用。
(15). 选中“可变电感器(VARIABLE_ INDUCTOR)”，其“元件”栏中仅有三种可变电感器可供调用。
(16). 选中“开关(SWITCH)”，其“元件”栏中如图14所示。
图14(17). 选中“变压器(TRANSFORMER)”，其“元件”栏中共有20种规格变压器可供调用。
(18). 选中“非线性变压器(NON_LINEAR_TRANSFORMER)”，其“元件”栏中共有10种规格非线性变压器可供调用。
(19). 选中“负载阻抗(Z_LOAD)”，其“元件”栏中共有10种规格负载阻抗可供调用。
(20). 选中“继电器(RELAY)”，其“元件”栏中共有96种各种规格直流继电器可供调用。
(21). 选中“连接器(CONNECTORS)”，其“元件”栏中共有130种各种规格连接器可供调用。
(22). 选中“双列直插式插座(SOCKETS)”，其“元件”栏中共有12种各种规格插座可供调用。
4. 点击“放置三极管”按钮，弹出对话框的“系列”栏如图15所示。
图15(1). 选中“虚拟晶体管(TRANSISTORS_VIRTUAL)”，其“元件”栏中共有16种规格虚拟晶体管可供调用，其中包括NPN型、PNP型晶体管；JFET和MOSFET等。
(2). 选中“双极型NPN型晶体管(BJT_NPN)”，其“元件”栏中共有658种规格晶体管可供调用。
(3). 选中“双极型PNP型晶体管(BJT_PNP)”，其“元件”栏中共有409种规格晶体管可供调用。
(4). 选中“达林顿NPN型晶体管(DARLINGTON_NPN)”，其“元件”栏中有46种规格达林顿管可供调用。
(5). 选中“达林顿PNP型晶体管(DARLINGTON_PNP)”，其“元件”栏中有13种规格达林顿管可供调用。
(6). 选中“集成达林顿管阵列(DARLINGTON_ARRAY)”，其“元件”栏中有8种规格集成达林顿管可供调用。
(7). 选中“带阻NPN型晶体管(BJT_NRES)”，其“元件”栏中有71种规格带阻NPN型晶体管可供调用。
(8). 选中“带阻PNP型晶体管(BJT_PRES)”，其“元件”栏中有29种规格带阻PNP型晶体管可供调用。
(9). 选中“晶体管阵列(BJT_ARRAY)”，其“元件”栏中有10种规格晶体管阵列可供调用。
(10). 选中“绝缘栅双极型三极管(IGBT)”，其“元件”栏中有98种规格绝缘栅双极型三极管可供调用。
(11). 选中“MOS门控开关(IGBT)”，其“元件”栏中有98种规格MOS门控制的功率开关可供调用。
(12). 选中“N沟道耗尽型MOS管(MOS_3TDN)”，其“元件”栏中有9种规格MOSFET管可供调用。
(13). 选中“N沟道增强型MOS管(MOS_3TEN)”，其“元件”栏中有545种规格MOSFET管可供调用。
(14). 选中“P沟道增强型MOS管(MOS_3TEP)”，其“元件”栏中有157种规格MOSFET管可供调用。
(15). 选中“N沟道耗尽型结型场效应管 (JFET_N)”，其“元件”栏中有263种规格JFET管可供调用。
(16). 选中“P沟道耗尽型结型场效应管(JFET_P)”，其“元件”栏中有26种规格JFET管可供调用。
(17). 选中“N沟道MOS功率管(POWER_MOS_N)”，其“元件”栏中有116种规格N沟道MOS功率管可供调用。
(18). 选中“P沟道MOS功率管 (POWER_MOS_P)”，其“元件”栏中有38种规格P沟道MOS功率管可供调用。
(19). 选中“UJT管(UJT)”，其“元件”栏中仅有2种规格UJT管可供调用。
(20). 选中“带有热模型的NMOSFET管(THERMAL_MODELS)”，其“元件”栏中仅有一种规格NMOSFET管可供调用。
5．点击“放置二极管”按钮，弹出对话框的“系列”栏如图16所示。
图16(1). 选中“虚拟二极管元件(DIODES_VIRTUAL)”，其“元件”栏中仅有2种规格虚拟二极管元件可供调用，一种是普通虚拟二极管，另一种是齐纳击穿虚拟二极管。
(2). 选中“普通二极管(DIODES)”，其“元件”栏中包括了国外许多公司提供的807种各种规格二极管可供调用。
(3). 选中“齐纳击穿二极管(即稳压管)(ZENER)”，其“元件”栏中包括了国外许多公司提供的1266种各种规格稳压管可供调用。
(4). 选中“发光二极管(LED)”，其“元件”栏中有8种颜色的发光二极管可供调用。
(5). 选中“全波桥式整流器(FWB)”，其“元件”栏中有58种规格全波桥式整流器可供调用。
(6). 选中“肖特基二极管(SCHOTTKY_DIODES)”，其“元件”栏中有39种规格肖特基二极管可供调用。
(7). 选中“单向晶体闸流管(SCR)”，其“元件”栏中共有276种规格单向晶体闸流管可供调用。
(8). 选中“双向开关二极管(DIAC)”，其“元件”栏中共有11种规格双向开关二极管(相当于两只肖特基二极管并联)可供调用。
(9). 选中“双向晶体闸流管(TRIAC)”，其“元件”栏中共有101种规格双向晶体闸流管可供调用。
(10). 选中“变容二极管(VARACTOR)”，其“元件”栏中共有99种规格变容二极管可供调用。
(11). 选中“PIN结二极管(PIN_DIODES)(即Positive-Intrinsic-Negetive结二极管)”，其“元件”栏中共有19种规格PIN结二极管可供调用。
6. 点击“放置晶体管-晶体管逻辑(TTL)”按钮，弹出对话框的“系列”栏如图17所示。
图17(1). 选中“74STD系列”，其“元件”栏中有126种规格数字集成电路可供调用。
(2). 选中“74S系列”，其“元件”栏中有111种规格数字集成电路可供调用。
(3). 选中“低功耗肖特基TTL型数字集成电路(74LS)”，其“元件”栏中有281种规格数字集成电路可供调用。
(4). 选中“74F系列”，其“元件”栏中有185种规格数字集成电路可供调用。
(5). 选中“74ALS系列”，其“元件”栏中有92种规格数字集成电路可供调用。
(6). 选中“74AS系列”，其“元件”栏中有50种规格数字集成电路可供调用。
7. 点击“放置互补金属氧化物半导体(CMOS)”按钮，弹出对话框的“系列”栏如图18所示。
图18(1). 选中“CMOS_5V系列”，其“元件”栏中有265种数字集成电路可供调用。
