过梁设计
过梁设置规范要求

过梁设置规范要求过梁是指在建筑物的某一层楼之间设置的横梁,起到支撑和传递楼板荷载的作用。
为了保证过梁的安全可靠,需要遵循相关的设置规范。
以下是过梁设置规范的要求。
1. 设计标准:过梁的设计应符合国家或地方相关的建筑设计标准,如《建筑结构设计标准》等。
设计人员应根据建筑的荷载情况和结构形式合理确定过梁的布置位置、尺寸和材料。
2. 过梁布置:过梁的位置应满足结构和功能的要求,避免对建筑物内部空间布局造成不利影响。
过梁的布置应均匀合理,尽量减少对楼板布置和使用的限制。
3. 过梁尺寸:过梁的高度、宽度和厚度应根据结构及荷载计算确定。
过梁的高度应满足设计要求,使其能够承担楼板载荷并满足房屋使用的要求。
过梁的宽度和厚度应根据荷载大小、楼板面积和材料强度进行合理计算。
4. 过梁材料:过梁的材料应符合结构设计的要求,常用的材料包括钢筋混凝土、钢结构等。
材料的选择应根据结构、荷载、使用要求和经济性等因素综合考虑,确保过梁的强度和稳定性。
5. 过梁施工:过梁的施工应按照相关的施工规范和质量标准进行。
过梁的施工工艺、施工方法和施工顺序应合理安排。
施工过程中应注意过梁的支撑和安全,确保过梁设置的质量和稳定性。
6. 过梁验收:过梁的验收应按照相关的规范和标准进行。
验收人员应对过梁的尺寸、材料、施工质量和安全性进行检查,确保过梁符合设计要求和施工规范。
7. 过梁维护:过梁的维护应及时进行,定期巡视和检查过梁的状态和使用情况,对发现的问题及时修复。
过梁的维护主要包括防水、防腐、防火和防震等方面,以确保过梁的安全和持久使用。
总之,过梁设置规范要求设计合理、施工规范、材料选用适当、质量可靠,以保证过梁的安全和稳定性。
同时,过梁的维护和检修工作也是必不可少的,只有做好这些方面的工作,才能保证过梁的长期使用效果。

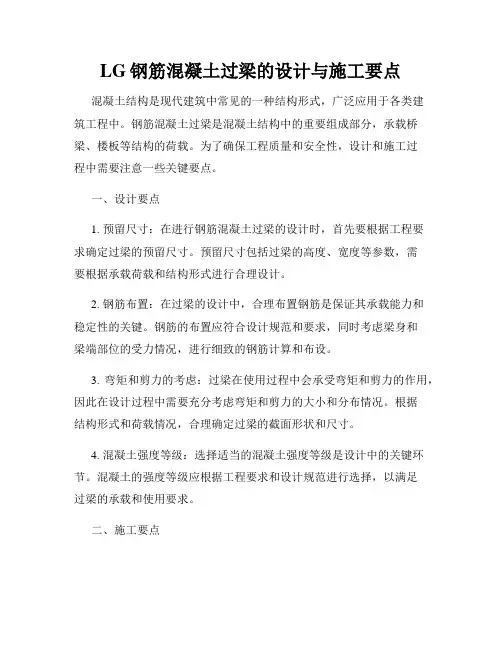

LG钢筋混凝土过梁的设计与施工要点

LG钢筋混凝土过梁的设计与施工要点混凝土结构是现代建筑中常见的一种结构形式,广泛应用于各类建筑工程中。
钢筋混凝土过梁是混凝土结构中的重要组成部分,承载桥梁、楼板等结构的荷载。
为了确保工程质量和安全性,设计和施工过程中需要注意一些关键要点。
一、设计要点1. 预留尺寸:在进行钢筋混凝土过梁的设计时,首先要根据工程要求确定过梁的预留尺寸。
预留尺寸包括过梁的高度、宽度等参数,需要根据承载荷载和结构形式进行合理设计。
2. 钢筋布置:在过梁的设计中,合理布置钢筋是保证其承载能力和稳定性的关键。
钢筋的布置应符合设计规范和要求,同时考虑梁身和梁端部位的受力情况,进行细致的钢筋计算和布设。
3. 弯矩和剪力的考虑:过梁在使用过程中会承受弯矩和剪力的作用,因此在设计过程中需要充分考虑弯矩和剪力的大小和分布情况。
根据结构形式和荷载情况,合理确定过梁的截面形状和尺寸。
4. 混凝土强度等级:选择适当的混凝土强度等级是设计中的关键环节。
混凝土的强度等级应根据工程要求和设计规范进行选择,以满足过梁的承载和使用要求。
二、施工要点1. 混凝土浇筑:在施工过程中,混凝土的浇筑是关键的一步。
要保证混凝土的均匀性和致密性,注意控制浇筑的速度和质量,避免出现空洞、波浪等缺陷。
同时,在浇筑过程中要采取适当的振捣措施,以确保混凝土的流动性和均匀性。
2. 梁体连接:当过梁为连续梁时,需要采取适当的措施进行梁体的连接。
连接方式可以选择搭接连接、焊接连接等,要确保连接牢固、刚性良好,能够承受荷载和温度变形等影响。
3. 钢筋安装:在施工过程中,钢筋的安装是一个重要环节。
钢筋的安装应符合设计图纸和规范要求,要注意保持钢筋的几何形状和正确的布置位置,同时保证钢筋的质量和可靠性。
4. 浇筑温度控制:混凝土的浇筑温度是一个需要控制的重要参数。
在施工中应根据环境温度、混凝土强度等级等因素合理控制浇筑温度,避免过高或过低的温度对混凝土的性能产生不利影响。
5. 后期养护:施工完成后,对过梁进行适当的养护非常重要。
第六章过梁、圈梁、挑梁和墙梁

钢筋砖过梁
5
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁的种类与构造
砖砌平拱过梁
6
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁的种类与构造
砖砌弧拱过梁
7
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
Байду номын сангаас过梁的种类与构造
钢筋混凝土过梁
8
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
13
第六章 过梁、圈梁、挑梁与墙梁
6.2 钢筋混凝土圈梁
圈梁的布置 1 单层房屋(檐口或窗顶标高处) 2 多层房屋(檐口标高、纵横墙、托
梁墙梁顶面) 3 基础圈梁(基础顶面)
14
第六章 过梁、圈梁、挑梁与墙梁
圈梁的构造 1 圈梁宜连续地设在同一水平面上,并形 成封闭状。当圈梁被门窗洞口截断时,应在洞 口上部增设相同截 面的附加圈梁。 2 钢筋混凝土圈 梁的宽度宜与墙厚 相同
挑梁的设计计算
针对挑梁可能发生的三种破坏形态, 在挑梁计算中应进行相应的验算或计算。
1 抗倾覆验算 2 局部受压验算 3 挑梁的配筋计算
21
第六章过梁、圈梁、挑梁与墙梁
挑梁的设计计算 抗倾覆验算
式中: Mr—挑梁的抗倾覆力矩设计值。 Mov—挑梁的荷载设计值对计算倾覆
点产生的力矩;
22
第六章过梁、圈梁、挑梁与墙梁
过梁上的荷载 梁板荷载
当梁、板下的墙体高度hw <l n 时,应计 算梁、板传来的荷载,如hw ≥ l n ,则可不计
梁、板的作用。
9
第六章过梁、圈梁、挑梁与墙梁
6.1 过梁设计
过梁上的荷载
钢筋混凝土过梁的设计原则与要点

钢筋混凝土过梁的设计原则与要点钢筋混凝土过梁是现代建筑中常见的结构形式之一,其承载力和抗震性能强,在许多建筑和桥梁的设计和建设中发挥着重要作用。
本文将介绍钢筋混凝土过梁的设计原则与要点,以帮助读者对该领域有更全面的了解。
一、材料选择与使用钢筋混凝土过梁设计中,对材料的选择和使用至关重要。
混凝土的强度和抗压能力应满足设计要求,通常采用C30及以上级别的混凝土。
钢筋的选择应基于预计的荷载和应力情况。
设计师需要确保钢筋的强度满足承载要求,并注意避免锈蚀和疲劳损伤对结构的影响。
二、梁的几何形状与尺寸钢筋混凝土过梁的几何形状和尺寸直接影响其承载力和刚度。
在设计中,需要根据要求的荷载和梁的跨度来确定梁的截面尺寸和高度。
对于长跨度的过梁,可以考虑采用T形截面或箱形截面,以增加梁的刚度和承载能力。
此外,梁的侧向支座和间距也需要合理设计,以确保结构的稳定性和安全性。
三、荷载与承载能力计算在进行钢筋混凝土过梁的设计时,需要准确计算预期荷载和梁结构的承载能力。
常见的荷载包括自重、活载和附加荷载等。
荷载计算应综合考虑梁结构的各个部分,并根据设计要求进行合理的分布和计算。
同时,考虑到混凝土的强度和钢筋的承载能力,确保结构在正常工作状态下的安全性和稳定性。
四、剪力与弯矩的计算与加固在钢筋混凝土过梁的设计中,剪力和弯矩是需要重点考虑的因素。
合理的剪力与弯矩计算可以确保梁结构在受力时不会发生破坏或过度变形。
钢筋的分布和排布需要根据梁结构的受力状态和荷载分布进行合理设计。
在需要加固的情况下,可以采用加固钢筋或纤维增强材料等加强结构的抗剪和抗弯能力。
五、施工过程与质量控制钢筋混凝土过梁的设计不仅需要关注结构计算和尺寸设计,还需要严格控制施工过程和材料质量。
在施工中,需要确保混凝土浇筑均匀、钢筋布置准确,并进行预应力张拉或挤压等过程。
同时,在施工过程中需要进行质量控制,采取必要的检测和测试手段确保梁的质量符合设计要求。
综上所述,钢筋混凝土过梁的设计原则与要点包括材料选择与使用、梁的几何形状与尺寸、荷载与承载能力的计算、剪力与弯矩的计算与加固、以及施工过程与质量控制。
过梁设置规范要求

过梁设置规范要求
过梁设置规范要求是什么
1、当墙体的上方有设置门或者是窗户的洞口的时候,一般都需要在门或者是窗户的洞口上方设置一根横梁,这根横梁就是所谓的“过梁”。
为了确保门窗结构的安全性和稳定性,门窗过梁的时候,一般都需要根据相关的设置规范要求进行设置。
2、设计师一般都会在施工图纸上列出门窗过梁的尺寸,一般都会根据门窗的洞口宽度的范围来分别给出过梁的高度和宽度、支座长度、钢筋的配筋情况等等,其中梁宽一般都是和墙面宽度是一样的。
3、假如门窗的洞口宽度低于1000毫米的话,那么过梁的高度就应该是120毫米,而支座长度则应该是240毫米。
假如门窗的洞口宽度是在1000毫米到1500毫米之间的话,那么过梁的高度应该是180毫米,而支座长度则应该是240毫米。
4、假如门窗的洞口宽度是在1500毫米到2000毫米之间的话,那么过梁的高度应该是240毫米,而支座长度则应该是240毫米。
假如门窗的洞口宽度是在2000毫米到2500毫米之间的话,那么过梁的高度应该是240毫米,而支座长度则应该是240毫米。
5、假如门窗的洞口宽度是在2500毫米到3000毫米之间的话,那么过梁的高度应该是300毫米,而支座长度则应该是360毫米。
门窗过梁的具体设置尺寸一般需要根据实际的施工图纸来进行施工,从而避免出现问题。
钢筋混凝土过梁设计流程及要点

钢筋混凝土过梁设计流程及要点钢筋混凝土过梁广泛应用于大型建筑工程中,如桥梁、高层建筑、地铁站等。
本文将介绍钢筋混凝土过梁的设计流程及要点,以帮助读者更好地了解该工艺的实施。
一、概述钢筋混凝土过梁是将预制的梁体运送至需要搭建的位置,然后通过吊装、安装固定等方式完成梁体的连接和安装的工艺。
此工艺相比传统浇筑的方式,具有施工周期短、质量可控、环境污染少等优势。
二、设计流程钢筋混凝土过梁的设计流程较为复杂,主要包括如下几个步骤:1. 结构设计在进行过梁设计之前,首先需要进行整体的结构设计。
这包括桥梁的荷载计算、梁体截面的确定、支座类型的选择等。
设计人员需要根据具体工程的要求和预算限制,综合考虑结构的安全性和经济性。
2. 梁体设计钢筋混凝土过梁的梁体设计是整个过梁工艺中关键的一步。
设计人员需要确定梁体的几何尺寸、钢筋配筋等。
这涉及到梁体的强度计算和构件的受力性能分析,以确保梁体能够承受预期的荷载,并满足设计要求。
3. 运输设计在进行梁体的过梁工艺之前,需要对梁体的运输设计进行详细规划。
这包括运输车辆的选择、路线的确定、运输过程中的安全措施等。
设计人员需要考虑梁体的尺寸、重量以及现场道路的限制,以确保梁体的安全运输和顺利装配。
4. 吊装设计过梁工艺中的吊装设计非常重要,直接关系到梁体的安全性和施工效率。
设计人员需要确定吊装点的位置、吊车的类型、吊装设备的配备等。
同时,还需进行吊装过程中的力学计算,以确保吊装过程中梁体的稳定性和安全性。
5. 安装固定设计梁体运输到施工现场后,需要进行安装固定的设计。
这包括支座的设计和固定方式的确定。
设计人员需要考虑梁体与支座的配合性,以及梁体在使用过程中的热胀冷缩等因素,确保梁体的稳定性和安全性。
三、设计要点除了设计流程外,设计人员还需注意以下几个要点:1. 建立完善的设计文档设计人员在进行过梁设计时,需要建立完善的设计文档,包括设计计算书、施工图纸、设计说明等。
这些文档不仅有助于沟通和交流,还方便后续工序的执行和施工过程中的质量控制。
钢筋混凝土过梁的抗震设计与加固方法

钢筋混凝土过梁的抗震设计与加固方法钢筋混凝土结构是目前建筑中常用的一种结构形式,它具有较高的强度和刚度,但在地震作用下也存在一定的脆弱性。
为了提高钢筋混凝土梁的抗震性能,设计和加固方法起着重要的作用。
本文将介绍钢筋混凝土过梁的抗震设计与加固方法,旨在为工程师和专业人士提供参考。
一、抗震设计原则钢筋混凝土过梁的抗震设计是确保建筑结构在地震作用下有足够的强度、刚度和韧性,以保护人员的生命安全和减少财产损失。
抗震设计的原则主要包括:1. 建立合理的承载力与刚度设计体系,以减小地震作用对结构的影响;2. 采用符合规范要求的建筑材料,如高强度混凝土、钢筋等;3. 采用适当的抗震措施,如设立剪力墙、斜撑等,以提高结构的整体刚度和韧性;4. 根据地震烈度等级要求,确定合理的设计参数,如减震设备、层间位移控制等;5. 进行全过程的结构分析和验算,确保结构在地震作用下的安全性能。
二、抗震设计方法1. 强度设计法强度设计是目前广泛采用的一种抗震设计方法,其原理是通过合理的结构尺寸和截面形式,使结构在地震荷载下达到足够的强度。
强度设计法要求结构在一定的设防地震作用下,各构件的受力状态和满足强度要求。
2. 刚度设计法刚度设计是通过提高结构的刚度和抗侧力能力,在地震作用下减小结构的变形和位移。
刚度设计法要求结构的刚度足够大,以保证结构的初始刚度和抗侧力性能。
3. 韧性设计法韧性设计是通过采用合适的截面形式和布置钢筋,来增加结构的延性和韧性。
韧性设计法要求结构具有足够的延性,即在地震作用下能够产生较大变形,从而吸收和耗散地震能量。
三、加固方法1. 钢筋混凝土套筒加固法钢筋混凝土套筒加固法是一种常用的加固方法,通过在现有梁的四周增加一层混凝土套筒,以增加梁的截面面积和强度。
这种方法可以有效提高梁的承载力和刚度,增强其抗震性能。
2. 碳纤维布加固法碳纤维布加固法是一种新型的加固方法,通过在梁的表面粘贴碳纤维布,使其与梁形成一体化结构,以提高梁的强度和刚度。
砌体结构墙体中过梁、墙梁、挑梁-

第5章 砌体结构墙体中过梁、墙梁、挑梁
圈梁
圈梁作用 圈梁设置 构造要求
6.1
第5章 砌体结构墙体中过梁、墙梁、挑梁
墙梁
由支承墙体的钢筋混凝土梁及其上计算高度范围内墙体所组 成的能共同工作的组合构件称为墙梁。其中的钢筋混凝土梁 称为托梁。
墙梁按支承情况分:简支墙梁、连续墙梁 、框支墙梁 按墙梁承受荷载分:承重墙梁、自承重墙梁。
6.1
第5章 砌体结构墙体中过梁、墙梁、挑梁
3) 挑梁本身的承载力验算 挑梁的最大弯矩设计值Mmax与最大剪力设计值Vmax:
式中:Vo—挑梁的荷载设计值在挑梁墙外边缘处截面产生的 剪力。
4) 挑梁的构造要求 挑梁的设计除应符合规范外,尚应满足下列要求: (1)纵向受力钢筋至少应有1/2的钢筋面积伸入梁尾端,且
均布自重采用,当墙体高度hw≥ln/3时,应按高度为ln/3墙 体的均布自重采用。 (2)对混凝土砌块砌体,当过梁上的墙体高度hw<ln/2时,应 按墙体的均布自重采用。当墙体高度hw≥ln/2时,应按高 度为ln/2墙体的均布自重采用。
6.1
第5章 砌体结构墙体中过梁、墙梁、挑梁
(a)
(b)
6.1
6.1
第5章 砌体结构墙体中过梁、墙梁、挑梁
3. 钢筋混凝土过梁的承载力计算 钢筋混凝土过梁的承载力应按钢筋混凝土受弯构件计算
过梁的弯矩按简支梁计算,计算跨度取(ln+a)和1.05ln二 的较小值,其中a为过梁在支座上的支承长度。在验算过梁 下砌体局部受压承载力时,可不考虑上部荷载的影响,即
取ψ=0。由于过梁与其上砌体共同工作,构成刚度很大的组
过梁是砌体结构门窗洞口上常用的构件
钢筋混凝土过梁 砖砌过梁
砌体结构第六章----圈梁、过梁、挑梁和墙梁的设计

砌体结构
15.7.2 过梁 过梁的形式
过梁:设置在墙体门窗洞口上的构件,用来承受门窗洞口 上部的墙体重量以及梁、板传来的荷载。 形式:钢筋砖过梁、砖砌平拱、砖砌弧拱和钢筋混凝土过 梁等。
6.1 过梁
砌体结构
6.1 过梁
砌体结构
砖砌平拱过梁:
用竖砖砌筑,其底面均呈平直线型。用竖砖砌筑的高 度不应小于240mm;适用于无振动、地基的土质较好不 需抗震设防的一般建筑物。
6.1 过梁
砌体结构
2. 过梁上荷载的计算
规范对过梁上部梁板传来荷载的取用: 对砖和小型砌块砌体, 当梁、板下的墙体高度 hw ln时,应计入梁、板传来 的荷载; 当梁、板下的墙体高度 hw ln时,可不考虑梁、板荷 载。
6.1 过梁
砌体结构
3.过梁的承载力计算
过梁承载力计算:受弯、受剪承载力计算(对砖砌平拱和 弧拱还应按其水平推力验算端部墙体的水平受剪承载力)。 (1)砖砌平拱的承载力计算
6.1 过梁
砌体结构
补:过梁的破坏形式
过梁受力:弯矩和剪力。 垂直裂缝:当过梁受拉区的拉应力超过砖砌体的抗拉强度 时,在跨中受拉区出现。
阶梯形斜裂缝:当支座 处斜截面的主拉应力超 过砖砌体沿齿缝的抗拉 强度时,在靠近支座处 会出现斜裂缝。
6.1 过梁
体结构
补:过梁的破坏形式
支座滑移破坏: 砖砌平拱和砖砌弧拱过梁在 跨中开裂后,会产生水平推 力。此水平推力由两端支座 处的墙体承受。当此墙体的 灰缝抗剪强度不足时,会导 致支座滑动而破坏,较常出 现在房屋端部的墙体处。
砌体结构
圈梁、过梁、挑梁和墙梁的设计
block masonry structure
砌体结构
过梁的绘制步骤

过梁的绘制步骤过梁的绘制步骤在建筑设计中,过梁是一个常见的构件,其作用是支撑建筑物的上部结构,使之不会因为自重而坍塌。
过梁的绘制是建筑设计中非常重要的一环,下面将详细介绍过梁的绘制步骤。
1. 确定过梁位置在开始绘制过梁之前,首先需要确定过梁的位置。
这个位置通常由建筑设计师或结构工程师来确定。
他们会根据建筑物的结构和荷载情况来确定过梁所在位置。
2. 绘制基础图形在确定了过梁位置之后,就可以开始绘制基础图形了。
这个图形通常是一个矩形或者正方形。
其大小和形状取决于所需支撑的荷载大小和类型。
3. 绘制支撑柱接下来需要在基础图形上绘制支撑柱。
这些支撑柱通常是垂直于基础图形,并且与其相连。
支撑柱的数量和大小也取决于所需支撑荷载大小和类型。
4. 绘制连接件连接件是将基础图形和支撑柱连接起来的元素。
这些连接件通常是梁或者钢板,其大小和形状也取决于所需支撑荷载大小和类型。
5. 绘制梁在绘制连接件之后,需要绘制过梁的横向部分。
这个部分通常是一个长方形或者正方形,其大小和形状也取决于所需支撑荷载大小和类型。
6. 绘制斜撑为了增加过梁的稳定性,通常还需要在过梁上绘制斜撑。
这些斜撑通常是从支撑柱到过梁上的角落处延伸出去的,其数量和大小也取决于所需支撑荷载大小和类型。
7. 绘制标注最后,在绘制完整个过梁之后,需要对其进行标注。
这些标注通常包括过梁的尺寸、荷载、材料等信息。
总结:以上就是过梁的绘制步骤。
在实际设计中,还需要根据具体情况进行调整和修改。
因此,在进行过梁设计时,建议与结构工程师进行沟通,并根据实际情况进行调整。
L13G7 钢筋混凝土过梁

L13G7 钢筋混凝土过梁第一篇范本(正式、规范风格):1. 介绍1.1 目的本文档旨在提供关于L13G7钢筋混凝土过梁的详细设计说明。
通过本文档,读者将了解到该过梁的结构、材料的选择和施工工艺。
1.2 背景L13G7钢筋混凝土过梁是一种常见的桥梁结构,在公路、铁路和城市交通建设中被广泛使用。
它具有较高的承载能力和稳定性,能够满足不同的交通需求。
2. 结构设计2.1 过梁类型L13G7钢筋混凝土过梁采用双T梁结构,具有较大的截面尺寸和承载能力。
2.2 材料选择2.2.1 混凝土采用标准混凝土,按照XXXXX标准配比。
强度等级为XXXX。
2.2.2 钢筋采用HRB400级钢筋,直径为XXXX。
按照设计需要进行锈蚀防护处理。
2.3 梁底板设计梁底板采用预制H形板梁,强度和刚度满足设计要求。
3. 施工工艺3.1 模板搭设根据设计要求,在过梁的上部进行模板搭设。
模板采用XXXX材料,按照XXXX方法进行组装。
3.2 钢筋绑扎根据设计要求,在梁底板内进行钢筋绑扎。
钢筋的直径、间距和绑扎方法需符合设计要求。
3.3 混凝土浇筑在钢筋绑扎完成后,进行混凝土浇筑。
浇筑时应均匀覆盖整个梁底板,并采取振捣措施以提高混凝土的密实度。
4. 数据记录与质量控制4.1 数据记录在施工过程中,需要记录施工过程中的各项数据,包括钢筋绑扎情况、混凝土浇筑情况等。
4.2 质量控制根据设计要求,对施工过程进行质量控制。
检测项目包括钢筋绑扎质量、混凝土强度等。
附件:1. XXXXX设计图纸2. XXXXX施工工艺图法律名词及注释:1. XXXXX法律名词-注释2. XXXXX法律名词-注释第二篇范本(简洁、实用风格):1. 介绍本文档为L13G7钢筋混凝土过梁的设计与施工指南,旨在提供详细的技术要求和施工工艺。
通过本文档,读者可以了解到过梁的结构设计、材料及施工细节。
2. 结构设计2.1 过梁类型L13G7钢筋混凝土过梁采用双T梁结构,适用于中等跨径桥梁。
墙梁挑梁及过梁设计说明

挑梁设计应考虑施工的 可操作性,尽量减少施
工难度。
耐久性好
挑梁设计应考虑结构的 耐久性,确保在使用年
限内结构性能稳定。
挑梁的构造要求
01
02
03
04
材料选择
根据设计要求和承载能力选择 合适的材料,如混凝土、钢材
等。
截面尺寸根据承载力和稳定性要确定 合理的截面尺寸。配筋要求
根据计算结果和构造要求进行 合理的配筋设计。
05
设计中的注意事项
材料的选择与要求
钢材选择
根据墙梁挑梁及过梁的承载要求,选择合适的钢材牌号和规格, 确保其具有足够的强度和稳定性。
混凝土要求
对于混凝土材料,应选择合适强度等级,并确保其具有良好的和易 性和抗压性能。
连接材料
选择合适的连接材料,如焊条、螺栓等,以确保结构连接的可靠性 和安全性。
施工工艺的要求
等悬挑结构的支撑。
简支挑梁
简支挑梁两端均固定在墙体上,中 间悬空,常用于楼板、屋顶等结构 的支撑。
连续挑梁
连续挑梁由多段简支挑梁连接而成, 具有较好的承载能力和稳定性,适 用于大跨度或重载结构的支撑。
挑梁的设计原则
安全可靠
经济合理
施工方便
挑梁设计应确保结构安 全可靠,满足承载力和
稳定性要求。
在满足安全性的前提下, 应尽量优化设计,降低
悬臂墙梁
悬臂墙梁是悬臂伸出的墙 梁,常用于支撑悬挑板或 跨越较小的空间。
墙梁的设计原则
承载能力
墙梁应具有足够的承载能 力,能够承受竖向和水平 荷载,保证结构安全。
稳定性
墙梁应具有足够的稳定性, 避免在地震或其他外力作 用下发生失稳或倾覆。
经济性
钢筋混凝土过梁的设计与施工要点

钢筋混凝土过梁的设计与施工要点钢筋混凝土过梁是建筑工程中常见的一种结构形式,它在桥梁、高层建筑及其他大型结构中扮演着重要角色。
本文将详细介绍钢筋混凝土过梁的设计与施工要点。
一、过梁设计要点1. 荷载计算:在进行钢筋混凝土过梁设计时,首先需要进行荷载计算。
荷载计算应考虑到静荷载、动荷载以及外部环境因素对梁所产生的影响,确保过梁在使用过程中具备足够的承载能力。
2. 梁型选择:根据工程的实际需求和设计指标,选择适当的梁型。
常见的钢筋混凝土过梁梁型有T形梁、箱形梁、T型箱梁等,每种梁型都有不同的应用场景和优势。
3. 墩台设计:过梁的墩台设计要符合相关的规范和标准。
在考虑墩台高度、尺寸和支座形式时,应综合考虑结构承载力、施工方便性以及经济性等因素。
4. 端头处理:过梁的端头处理应根据实际情况进行设计。
一般情况下,端头需要设置预留长度,以满足钢筋连接和混凝土浇筑的要求。
5. 防震设计:在一些特殊的区域,如地震带,过梁的设计应充分考虑防震性能。
这包括采用适当的抗震构造形式,合理配置横向钢筋以及选用抗震性能好的混凝土强度等级。
6. 施工因素:在过梁的设计中,还应考虑到施工因素。
这包括施工工艺、施工工期、施工人员及设备等方面的要求。
合理的设计可以提高施工的效率和质量。
二、过梁施工要点1. 施工准备:在进行钢筋混凝土过梁施工前,需要对施工现场进行准备工作。
包括现场平整、辅助设施的搭建以及施工材料的调配等。
2. 配筋施工:过梁的配筋工作是施工的关键步骤之一。
在进行配筋时,应确保钢筋的规格、数量和布置满足设计要求,并严格按照相关规范进行钢筋加工和安装。
3. 模板安装:钢筋混凝土过梁在施工过程中需要采用模板来限定混凝土的浇筑形状。
模板的安装应确保结构的几何形状和尺寸准确无误,并能承受混凝土浇筑时的荷载。
4. 浇筑施工:混凝土的浇筑工作应遵循相应的施工规程和标准。
在浇筑过程中,应注意混凝土的均匀性、密实性和内部气孔的排除,以确保过梁的强度和耐久性。
过梁设置规范

过梁设置规范一、引言过梁设置是在城市道路或高速公路建设中常见的工作,它们用于提供桥梁结构上方的通行空间。
合理的过梁设置不仅能确保车辆和行人的安全,还能有效提高交通流量和减少拥堵。
因此,如何制定规范的过梁设置要求至关重要。
二、基本原则1. 安全性原则:过梁设置必须优先考虑道路使用者的安全。
要根据实际情况设置合适的过梁高度、宽度和跨度,以确保车辆和行人能够安全通过。
2. 通行能力原则:过梁设置应该尽量避免对交通流量造成影响,尤其是在繁忙的路段或高速公路上。
应根据道路的设计交通量和速度制定过梁的数量和布局,以确保交通的顺畅和效率。
3. 经济效益原则:过梁设置还应考虑经济效益,即在保证安全和通行能力的前提下,尽量减少过梁数量和投资成本。
三、过梁设置的基本要求1. 过梁高度:根据道路的功能和用途,过梁的高度应满足相关规范的要求。
一般来说,城市道路的过梁高度应为4.5米以上,高速公路的过梁高度应为5.5米以上,以确保大型车辆能够顺利通过。
2. 过梁宽度:道路上的过梁宽度应根据交通需求和通行能力要求来确定。
对于城市道路上的步行道过梁,宽度一般不小于2.5米;对于高速公路上的过梁,宽度应满足相关规范的要求。
3. 过梁跨度:过梁的跨度应根据道路的宽度和设计要求来确定。
较短的跨度可采用板梁或箱梁结构,较长的跨度则需要考虑采用悬索桥或斜拉桥等更复杂的结构形式。
4. 过梁间距:过梁之间的间距应根据交通流量和速度来确定。
一般来说,城市道路上的过梁间距不应小于100米,高速公路上的过梁间距不应小于250米,以确保车辆能够充分利用通行空间。
四、影响过梁设置的因素1. 道路环境:过梁设置受到道路环境的限制,包括道路的宽度、坡度、曲线半径等。
在道路条件受限的情况下,过梁的高度、宽度和跨度可能需要进行相应调整。
2. 交通流量和速度:交通流量和速度是决定过梁设置的重要因素。
交通流量大且速度较快的路段,需要设置更多的过梁以确保交通的顺畅和安全。
过梁、墙梁、挑梁和圈梁的设计

3
3
Fvbz = 0.14×240×400 =13440N =13.44kN >V=12.86kN
受剪承载力满足要求。
条件:已知砖砌平拱过梁净跨ln=1.2m,墙厚240mm,过梁
构造高度为240mm,采用MU15蒸压灰砂普通砖和M7.5混合 砂浆砌筑。 计算:该过梁所能承受的均布荷载设计值。
解:查表得 ftm=0.20N/mm2,fv=0.10N/mm2 平拱过梁计算高度
解:(1)抗倾覆验算
l1=2000mm>2.2hb=2.2×350=770mm 故,x0=0.3hb=0.3×350=105mm<0.13l1=260mm
倾覆力矩由阳台上的荷载F1k、g1k、q1k和挑梁自重产生。 荷载分项系数:取永久荷载为1.2、活荷载1.4和永久荷 载为1.35、活荷载1.4、组合值系数0.7两种组合。 由可变荷载效应控制的组合 Mov=1.2×[6.6×(1.5+0.105)+(11+2.1)× (1.5+0.105)2/2]+1.4×8×(1.5+0.105)2/2=47.38kN·m
(2)挑梁下砌体局部受压验算 Nl =2R=2×{1.2×[6.6+(11+2.1)
×(1.5+0.105)]+1.4×8×(1.5+0.105)}=102.25kN 取梁端底面压应力图形的完整系数η=0.7,砌体局部抗压
强度提高系数γ=1.5,查表2.7得砌体抗压强度设计值
f=1.5N/mm2。
高为3m,墙厚240mm,墙体采用MU10普通烧结砖、M5混合砂浆砌 筑。挑梁自重标准值为2.1kN/m,墙体自重标准值为5.24kN/m2; 挑梁上的集中荷载标准值F1k=6.6kN,均布永久荷载标准值g1k、 g2k、g3k分别为11 kN/m、9 kN/m、13 kN/m,均布活荷载标准值 q1k、q2k、q3k分别为8kN/m、6 kN/m、6 kN/m。挑梁混凝土强度 等级为C30,主筋采用HRB400级钢筋,箍筋采用HPB300级钢筋。 要求:设计该挑梁。
过梁的设计要求

过梁的设计要求
过梁是建筑结构中的重要构件,其主要作用是在建筑物中承担悬挑部分的载荷,同时还能起到美观装饰作用。
因此,过梁的设计要求非常高。
以下是过梁的设计要求:
1. 承载能力要足够强大:过梁作为结构构件,其主要作用是承担悬挑部分的载荷。
因此,过梁的承载能力必须足够强大,以保证建筑的结构安全性。
2. 材料要优质:过梁的材料选择也非常重要。
一般而言,过梁的材料主要有钢材、混凝土等。
钢材的优势在于强度高、耐腐蚀性好等;而混凝土的优势则在于抗震性能好、使用寿命长等。
不同的材料选用不同,但都要保证材料的优质。
3. 结构设计要合理:过梁的结构设计也非常重要。
设计时需考虑受力情况、材料特性等多方面因素,以保证结构的合理性和稳定性。
4. 施工质量要高:过梁的施工质量直接影响其使用效果。
施工时需要严格按照设计要求进行,特别是对于焊接、钢筋绑扎等工艺要求更高。
5. 美观性要好:过梁还有美观的装饰作用。
设计时需考虑到其外形和色彩搭配等因素,以保证其美观性和与整个建筑的协调性。
总之,过梁的设计要求是非常严格和细致的,只有在设计、材料、施工等各方面都达到要求,才能保证其在建筑中的稳定性和实用性。
- 1 -。
卧室有过梁怎样设计

卧室有过梁怎样设计1 依据具体状况,看是否可以把梁拆掉。
卧室里出现梁确实是很影响美观,装修前应该多方视察,查看房屋图纸,并和了解房屋状况的相关部门人员进行确认,推断卧室内的这个梁是否在房屋结构中起着不可或缺的作用,如果梁是承载重量的关键,那么就坚决不能拆掉,如果不是,那么可以合计把梁拆掉,拆掉梁后要做加固处理,确保安全。
2 依据梁的位置做吊顶。
如果卧室内梁的位置很不好,可以选择给卧室做吊顶。
但是做吊顶也要依据卧室的房间高度而定,在房间高度同意的状况下做吊顶把这个梁封在吊顶里,就解决了难题,但是如果房间高度不够就不能盲目做整体吊顶了,这样会给房间造成压抑感,就得不偿失了。
3 做吊柜包住梁。
如果梁的位置离墙比较近,还是比较合适做吊柜来处理的。
用吊柜把梁巧妙的包裹其中,这样就很好的把梁隐藏起来了,另外吊柜还可以在空余的空间内存放些物品,既隐藏了梁又同时起到了收纳的作用,同时解决了家居生活中的两大难题。
4 用立体画吊顶的方式把梁隐藏在画中。
随着装修行业各种装修风格的日新月异,立体画这种具有现代元素的吊顶风格已然悄悄走进了平常百姓家。
卧室有个梁可以用立体画吊顶的方式把梁隐藏在画中,比如梁可以作为立体画吊顶中画的一个部分,有效的将局部与整体巧妙结合,相得益彰形成一个统一的整体,从而解决了卧室梁的问题。
2小卧室装修的要点1 要确保隐私。
关于卧房来说,它不单是为我们提供休息的地方,也是夫妻俩说悄悄话的地方,因此它对私密的要求是很高的。
这里我们可以挑选一些隔音的材质,让我们有个宁静的卧室。
2 使用要方便。
一般我们都会将衣橱放在房间里,那我们在规划的时候就要为房间制作一些足够大的储物空间,不仅要大,使用起来还要方便。
比如放个床头柜,添加个台灯等等。
3 整体应简洁。
虽然这个房间并不对外开放,但我们自己看起来也得赏心悦目,如果过于杂乱的话,相信也会为你的生活带来许多不便。
比如我们可以舍弃吊顶、选择舒适的颜色等等。
4 灯光一定要柔和。
砌体结构课件-4墙梁、挑梁及过梁的设计

4、墙梁的托梁斜截面受剪承载力计算
托梁的剪切破坏一般都发生在墙体剪切破坏之后, 仅当托梁混凝土强度等级较低,箍筋较少时才先于 墙体发生剪切破坏。 应按钢筋混凝土受弯构件计算,其剪力Vbj可按下 式计算: Vbj=V1j+βVV2j
Vbj=V1j+βVV2j
5、墙梁的墙体受剪承载力计算
墙梁的墙体剪切破坏发生于hW/lo<0.75~0.80 , 托梁较强,砌体相对较弱的情况下。当hW/lo< 0.35~0.40 时发生承载力较低的斜拉破坏,否则, 将发生斜压破坏。 墙梁的墙体受剪承载力,应按下列公式计算: V2≤ξ1ξ2(0.2+hb/l0i +ht/l0i )fhhw
(2)托梁支座截面
应按钢筋混凝土受弯构件计算,其弯矩Mbj可按下 列公式计算: Mbj=M1j+αMM2j αM=0.75-ai/l0i 式中 M1j----荷载设计值Q1、F1作用下按连续梁或框架分 析的托梁支座弯矩; M2j----荷载设计值Q2作用下按连续梁或框架分析的 托梁支座弯矩; αM----考虑组合作用的托梁支座弯矩系数,无洞口 墙梁取0.4,有洞口墙梁可按公式计算,当支座两 边的墙体均有洞口时,ai取较小值。
第四章
墙梁、挑梁及过梁的设计
第一节 墙梁 第二节 挑梁 第三节 过梁
第一节 墙梁
墙体不仅作为荷载作用在托梁 上,而且作为结构的一部分与托 梁共同工作,这种由钢筋混凝土 托梁和梁上计算高度范围内的砌 体墙组成的组合构件,称为墙梁。 1、墙梁适用于: 商店-住宅、车库-住宅、小型生产车间
2、墙体(前图所示)
4)承重墙梁的支座处应设置落地翼墙,翼墙厚度, 对砖砌体不应小于240mm,对混凝土砌块砌体不应 小于190mm,翼墙宽度不应小于墙梁墙体厚度的3 倍,并与墙梁墙体同时砌筑。当不能设置翼墙时, 应设置落地且上、下贯通的构造柱; 5)当墙梁墙体在靠近支座1/3跨度范围内开洞时,支 座处应设置落地且上、下贯通的构造柱,并应与每 层圈梁连接; 6)墙梁计算高度范围内的墙体,每天可砌高度不应 超过1.5m,否则,应加设临时支撑。
3、过梁设计

3、过梁设计门窗洞⼝过梁设计框架结构中,门窗洞⼝顶⼀般采⽤预制钢筋混凝⼟过梁。
当洞⼝侧有钢筋混凝⼟柱时,则在柱中预埋钢筋,采⽤现浇钢筋混凝⼟过梁。
1、洞⼝顶位置很低时,洞⼝顶单独设置过梁预制钢筋混凝⼟过梁现浇钢筋混凝⼟过梁①截⾯尺⼨过梁宽度:过梁宽度b与填充墙宽度相同,⼀般取120mm、240mm(⽤于黏⼟砖系列填充墙)或190mm(⽤于混凝⼟⼩型空⼼砌块系列填充墙)。
过梁⾼度:过梁⾼度h与洞⼝宽度有关,⼀般取墙体宽度倍数,如120mm⾼、180mm⾼、240mm⾼等。
过梁长度:过梁每侧的⽀承长度≥240mm,详图所⽰。
②计算简图过梁为两端简⽀构件,详图所⽰,仅受到洞⼝顶到楼层(屋⾯)框架梁底之间墙体的荷载作⽤。
墙体荷载取值⽅法:当过梁上的墙体⾼度h w<b n/3时,按实际墙体⾼度计算墙体荷重;当过梁上的墙体⾼度h w≥b n/3时,按墙体⾼度的b n/3计算墙体荷重。
设计时,常⽤门窗洞⼝过梁截⾯尺⼨、配筋可按照表选⽤。
表3.6.3 常⽤门窗洞⼝过梁选⽤表2、洞⼝顶位置较⾼时,洞⼝顶过梁与楼⾯梁合并设置当洞⼝顶位置较⾼时,楼层⾯与洞⼝顶之间的距离H1较⼩,洞⼝顶设置独⽴过梁有困难,这时可通过楼⾯梁下挂等⽅式实现过梁的设置,详图所⽰。
3、洞⼝顶位置适中时,楼⾯梁兼作门窗洞⼝过梁当洞⼝顶位置适中时,楼⾯梁兼作门窗洞⼝过梁,这时楼⾯梁的⾼度为⾮模数尺⼨。
如洞⼝顶离楼⾯为600mm⾼,扣除建筑楼⾯⾯层后(如⽔泥砂浆楼⾯⾯层,厚30mm),梁⾼h=570mm,详图所⽰。
4、门窗洞⼝为异形时,洞⼝顶过梁的设置当门窗洞⼝为异形时,洞⼝顶过梁既可以单独设置、也可以通过楼⾯梁下挂等⽅式实现过梁的设置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
过梁设计
过梁设计(GL-1)
项目名称构件编号日期
设计校对审核
执行规范:
《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》
《砌体结构设计规范》(GB 50003-2011), 本文简称《砌体规范》
《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》
钢筋:d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q -
HRBF400; R - HRBF500
-----------------------------------------------------------------------
1 已知条件及计算要求:
(1)已知条件:
l n = 1.800m;h w = 7.300m
b w = 0.240m;D l = 0.240m
q bk = 10.00kN/m;g bk = 14.00kN/m
混凝土:C30;f c = 14.3N/mm2
纵筋:HRB400;f y = 360N/mm2
箍筋:HRB400;f yv = 360N/mm2
墙体材料:烧结普通砖
砌体强度等级:MU10;砂浆强度等级:M5;抗压强度:f = 1.50MPa
矩形截面:b×h = 240×350
γB = 25kN/m3;γM = 20kN/m3;γW = 19kN/m3
γG(恒控) = 1.35;γG(活控) = 1.20;γQ =
1.40;γL = 1.00;ψc = 0.70
(2)计算要求:
1) 正截面受弯承载力计算
2) 斜截面受剪承载力计算
3) 梁端支承处砌体局部受压承载力计算
-------------------------------------------------------
2 荷载与内力计算:
(1)荷载计算:
过梁自重:q l = 2.48kN/m
考虑楼板荷载和墙体自重。
墙体计算高度:hw0 = 0.600m
墙体自重:q w = 2.74kN/m
由永久荷载控制的基本组合:q G =
7.04kN/m
由可变荷载控制的基本组合:q Q =
6.25kN/m
最不利的基本组合:q = 7.04kN/m
(2)内力计算:
计算跨度:l0 = 1.890m
控制截面最大弯矩:M max = 1/8ql02 =
3.14kN.m
控制截面最大剪力:V max = 1/2ql n = 6.33kN
-------------------------------------------------------
3 截面B:正截面受弯承载力计算:
按单筋计算。
(1)下部主筋:
M max = 3.14kN.m
h0 = 315mm,ξ=x/h0=0.009 < ξb=0.518
As=ξa1f c bh0/f y=28mm2ρ=0.03% < ρ=0.20% 按构造配筋As=168mm2
min
实配:2E12(226mm2ρ=0.27%)
(2)上部负筋:
构造:2E12(226mm2ρ=0.27%)
-------------------------------------------------------
4 截面A:斜截面受剪承载力计算:
(1)截面验算:
V=6.33kN < 0.250βc f c bh0=270.27kN 截面满足
(2)箍筋:
V max = 6.33kN
Asv/s=-611.49mm2/m ρsv=-0.25% < ρ
=0.10% 按构造配筋Av/s=229mm2/m
svmin
实配:E8@300双肢(335mm2/m ρ
=0.14%)
sv
-------------------------------------------------------
5 梁端支承处砌体局部受压承载力计算:
N l = ql0/2 = 6.65kN
A0 = (D l + b w)b w = (240+240)×240 = 115200mm2
a0 = 10sqrt(h/f) = 153mm
A l = a0b w = 153×240 = 36661mm2
γ= 1 + 0.35sqrt(A0/A l - 1) = 1.51 ≥γmax = 1.25,取γ= 1.25
N l = 6.65kN ≤ηγfA l = 68.74kN,满足。
-------------------------------------------------------
END================================== ===============。
