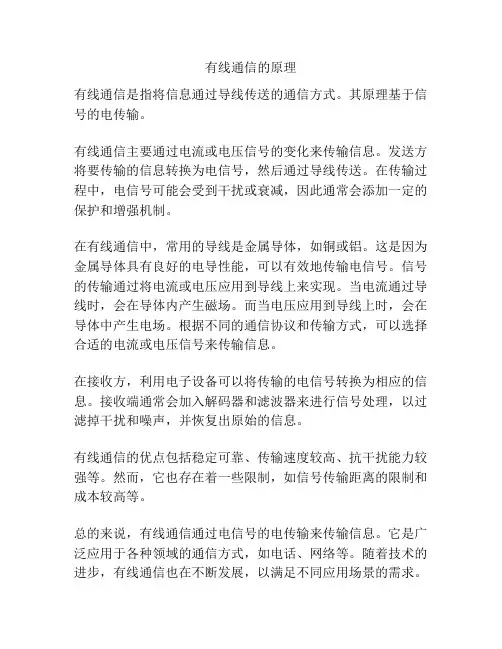

电力线载波通信---有线通信

抄表系统及其方法

本发明公开了一种抄表系统包括电力线宽带载波通信单元、无线通信单元、时钟单元、控制单元以及存储单元；所述电力线宽带载波通信单元用于收发通过电力线载波方式传送的抄表信号；所述无线通信单元用于收发通过无线通信方式传送的抄表信号；控制单元用于信道状况的侦测，根据侦测结果控制抄表系统在电力线宽带载波通信以及无线通信之间的信道自动切换，切换信道后进行自动组网，并将从电力线宽带载波通信单元以及无线通信单元接收到的抄表信号进行格式转换生成电表数据。本抄表系统利用宽带载波通信可靠性高、数据传输率高、数据容量大、双向传输等特点，将无线通信方式以及电力线通信方式相互结合，使抄表布线等现场施工工作变得简便灵活。

电力线载波Power Line Carrier - PLC通信是利用高压电力线在电力载波领域通常指

35kV及以上电压等级中压电力线指10kV电压等级或低压配电线380/220V用户线作为信息传输媒介进行语音或数据传输的一种特殊通信方式

PLC

= Power Line Carrier,电力线载波

电力线载波(PLC)是电力系统特有的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。

近年来电力线载波技术突破了仅限于单片机应用的限制，已经进入了数字化时代，并且随着电力线载波技术的不断发展和社会的需要中/低压电力载波通信的技术开发及应用亦出现了方兴未艾的局面。电力线载波通信这座被国外传媒喻为未被挖掘的金山正逐渐成为一门电力通信领域乃至关系到千家万户的热门专业。

但是电力线载波通讯因为有以下缺点，导致PLC主要应用－－“电力上网”未能大规模应用：

1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；

2、三相电力线间有很大信号损失（10 dB -30dB）。通讯距离很近时，不同相间可能会收到信号。一般电力载波信号只能在单相电力线上传输；

3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；

4、电力线存在本身因有的脉冲干扰。目前使用的交流电有50HZ和

60HZ，则周期为20ms和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，

干扰时间约2ms，因定干扰必须加以处理。有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交流波形同步不好控制，现代通讯数据帧又比较长，所以难以应用；

5、电力线对载波信号造成高削减。当电力线上负荷很重时，线路阻抗可达1欧姆以下，造成对载波信号的高削减。实际应用中，当电力线空载时，点对点载波信号可传输到几公里。但当电力线上负荷很重时，只能传输几十米。

虽然技术问题随着时间的发展，最终都能被解决被克服，但是从目前国内宽带网建设的情况来看，留给PLC的时间和空间并不宽裕。2000年以来各大运营商大规模推出ADSL、光纤、无线网络等多种宽带接入业务，留给电力线上网的生存空间，已经不断被其他接入方式压缩。现在，PLC除了在远程抄表上有所应用外，已没有了当初的豪言壮语。

随着家庭智能系统这个话题的兴起，也给PLC带来了一个新的舞台。在目前的家庭智能系统中，以PC机为核心的家庭智能系统是最受人热捧的。该系统的观念就是，随着电脑的普及，可以将所有家用电器需要处理的数据都交给电脑来完成。这样就需要在家电与PC间构建一个数据传送网络，现在大家都看好无线，但是在家庭这个环境中，“墙多”这一特征严重影响着无线传输的质量，特别是在别墅和跃层式住宅中这一缺陷更加明显。如果架设专用有线网络除了增加成本，那么家电的位置今后也无法随意挪动。

PLC的最大特点：不需要重新架设网络，只要有电线，就能进行数据传递，无疑成为了解决这智能家居数据传输的最佳方案之一。同时因为数据仅在家庭这个范围中传输，束缚PLC应用的5大困扰将不复存在，远程对家电的控制我们也能通过传统网络先连接到PC然后再控制家电方式实现，PLC调制解调模块的成本也远低于无线模块。

电力线载波通信方式的比较

PLC已经有效地应用于电力系统，它具有通道可靠性高，抗破坏能力强，投资少，不需要架设专用线路等优点。鉴于这些特点，电力系统一直都致力于发展和实现电力的实时监控和调度，并取得较好的成果，因此在很长的时间里，电力线载波在电力系统通信中占有主导地位。

电力线载波（Power Line Carrier，PLC）通信是利用电力线作为信息传

输媒介，并通过载波方式将模拟或数字信号进行高速传输的一种特殊通信方式。其最大特点是不需要重新架设网络，自20世纪20年代推出以来，PLC 已经有效地应用于电力系统，它具有通道可靠性高，抗破坏能力强，投资少，不需要架设专用线路等优点。鉴于这些特点，电力系统一直都致力于发展和实现电力的实时监控和调度，并取得较好的成果，因此在很长的时间里，电力线载波在电力系统通信中占有主导地位。

低压电力线载波通道特性

目前，广泛应用的电力线载波通道主要集中在中、高压电力线上。低压配电网由于直接面向用户，各种不同性质的负荷在任意的时间和位置可随机断开或连接，这使其通信环境极其恶劣。电力线并非专为传输信号而设计，对于高频信号电力线，它是一根非均匀传输线，利用电力线作为传输媒介的通信过程中，存在负荷情况复杂，噪声干扰强且具有时变性，信号衰减大，信道容量小等问题。影响电力线通信质量的原因主要有以下三种。

1.高频信号的衰减及失真

由于电力线上随机接入和断开各种感性负载或容性负载，高频信号在传输中必然存在衰减。一般来说，传输距离越远，信号衰减越严重，但是由于电力线是非均匀的传输线，负载阻抗不匹配，这就会出现驻波、反射等问题，不仅会使信号衰减，还会造成信号失真。

2.输入阻抗不定

低压电力网直接面对用户，接入的负载类型各不相同，这使得不同频率的阻抗也各不相同。而且电力线上的阻抗并非一成不变，因为负载接入是随机的，无法根据某特定的阻抗选择固定的频率与之匹配，这给设计带来很大的困难。

3.传输干扰

电力线上存在着人为和非人为的干扰，人为的干扰主要是接入电力线的设备造成的，非人为的干扰是由一些如雷电等自然现象引起的。各种干扰都会对信号传输质量造成不利影响。

电力线载波常用通信方式

低压电力线载波常用通信方式主要有窄带通信、正交频分复用和扩频通信技术。

1.窄带通信技术

窄带通信方式是早期电力线载波采取的通信方式，主要包括相移监控（PSK）和频移键控（FSK）方式。PSK方式用两种不同的相位表示“0”、“1”，通常是用0°和180°。FSK方式用两种不同的频率表示“0”、“1”。窄带通信方式成本低廉，易于实现，早期应用较多，但是抗干扰能力差，目前使用不多。
