万用表试题
第七章 电工仪表及测量(题库考试要点和相关试题)
题库考试要点的分析归纳P96以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。
1.电工仪表基本知识的相关考点电动式仪表可直接用于交、直流测量,且精确度高2.万用表的相关考点(1)万用表由表头、测量电路及转换开关三个主要部分组成。
(2)使用万用表测量电阻时,黑表笔接表内电源的正极,指针指在刻度盘中间测量值最准确,每换一次欧姆档都要进行欧姆调零。
万用表电阻档不能测量变压器的线圈电阻。
(3)指针式万用表一般可以测量交直流电压、直流电流和电阻（不能测交流电压）。
测量电阻时标度尺最右侧是零。
(4)万用表使用后,应将电源开关置于“ON”位置。
OFF或交流电压最大档(5)万用表电压量程2.5V是当指针指在满量程位置时电压值为2.5V.(6)用万用表Rx1kΩ欧姆档测量二极管时,红表笔接一只脚,黑表笔接另一只脚测得的电阻值约为几百欧姆,反向测量时电阻值很大,则该二极管是好的。
3.钳形电流表的相关考点(1)钳形电流表是利用电流互感器的原理制造的,既能测交流电流,也能测量直流电流。
但交流钳形电流表不能测量交直流电流。
（意思是交流钳形电流表不能测直流电流）(2)钳形电流表使用时应先用较大量程,然后再视被测电流的大小变换量程。
切换量程时先退出导线,再转动量程开关。
(3)用钳表测量电动机空转电流时,不能直接用小电流档一次测量出来,以免造成钳表损坏。
(4)用钳表测量电流时,可以在不断开电路的情况下进行,应尽量将导线置于钳口铁芯中间,以减少测量误差。
4.兆欧表的相关考点(1) 兆欧表可以用来测量线路或设备的绝缘电阻, 还可以用来测量吸收比。
使用兆欧表前必须切断被测设备的电源。
用摇表测量电阻的单位是兆欧。
(2)摇测大容量设备吸收比是测量(60秒)时的绝缘电阻与(15秒)时的绝缘电阻之比(3)测量接地电阻时,电位探针应接在距接地端20m的地方。
5.接地电阻测试仪和电能表的相关考点(1)（接地电阻测试仪）是测量各种接地装置接地电阻的仪器。
指针式万用表测二极管（范文8篇）
指针式万用表测二极管（范文8篇）以下是网友分享的关于指针式万用表测二极管的资料8篇，希望对您有所帮助，就爱阅读感谢您的支持。
指针式万用表测二极管（1）由于二极管具有单向导电性能，表现为正向电阻值小；反向电阻值很大。
根据这个特点，可用万用表电阻挡来判断它的好坏和极性。
半导体二极管测试方法如图1所示，万用表置R×100或R×1k挡。
用万用表的负表笔（电池＋端）接二极管的“＋”极；正表笔接二极管的“－”极，即给二极管施加正向电压，二极管图1 万用表测试处于导通状态，电表读数为其正向电阻值。
如果被测的是硅二极管，电表指针指在表面中间或中间偏右一点，则表明正向特性良好。
然后把正、负表笔倒换，正表笔接二极管“＋”端、负表笔接二极管“－”端，此时二极管加了反向电压，处于截止状态，对硅管而言，表针几乎不动，即阻值约为∞；若被测的是锗二极管，则二个特性的阻值均偏小。
两次测试结果如上所述，表明管子具有单向导电特性，说明被测管完好。
否则说明是一只坏管子。
若要判明一只二极管的极性，通过上述两次测试，首先判别出其好坏。
只要管子完好，如果测得结果是小阻值，表示所测的是正向电阻，则万用表负表笔所接的一端是二极管的“＋”极（切记万用表的负表笔是表内电池E的＋端）；如果测得是大阻值，则负表笔所接的是二极管的“－”极。
指针式万用表测二极管（2）万用表测试题（）7.在选择电阻档进行测量时，每变换一次量程都需要进行电阻调零。
（）8.万用表内有电池，红表笔表示电池的正极。
二、单选题。
1、万用表在使用时，必须，一面造成误差。
同时还要注意避免外界磁场对万用表的干扰。
A、水平放置B、垂直放置C倾斜放置2、万用表使用完毕后，应将转换开关置于的最大档。
A、交流电流B、交流电压C、随便都可以3、选择量程时，如果不能确定被测量的电流时，应该选择去测量。
A、任意量程B、小量程C、大量程4、选择合适的量程，应先量程，再选量程或看铭牌估算。
电工仪表试题
电工仪表试题《电工测量》精选试题四一、判断：（50小题，每小题1分，共50分）1. 绝缘电阻表测电阻属于比较法。
( )2.万用表测电阻的准确度较高。
( )3. 伏安法测电阻属于比较测量法。
( )4. 用伏安法测电阻时, 若被测电阻很小,应采用电压表前接电路。
( )5. 直流单臂电桥就是惠斯登电桥。
（）6. 用电桥测量电阻的方法属于比较测量法。
（）7. 只要电桥上检流计的指针指零，电桥一定平衡。
（）8．用直流双臂电桥测量小电阻时，可同时按下电源按钮和检流计按钮。
（）9．直流双臂电桥一般使用容量较大的低电压电源。
（）10．绝缘电阻表的测量机构采用磁电系仪表。
（）11．一般的绝缘电阻表主要由手摇交流发电机、磁电系比率表以及测量线路组成。
（）12．选择绝缘电阻表的原则是要选用准确度高，灵敏度高的绝缘电阻表。
（）13. 接地电阻的大小主要与接地线电阻和接地体电阻的大小有关。
（）14. 接地电阻的大小可由接地电阻表的标度盘中直接读取。
（）15．电动系仪表的准确度较电磁系仪表的准确度高，不易受到外磁场的干扰。
( )16．电动系测量机构是利用两个通电线圈之间产生电动力作用的原理制成的。
( )17．电动系仪表测电流时，指针的偏转角与通过线圈电流的大小成正比。
( )18．电动系仪表的标度尺是均匀的。
( )19．铁磁电动系测量机构的结构与电磁系测量机构相似。
( )20．电动系电压表的标度尺刻度是均匀的。
( ) 21．电动系功率表指针的偏转角与电路中的电流成正比。
( )22．扩大功率表电流量程可以通过并联分流电阻的方法来实现。
( )23．若发现功率表指针反转，应在切断电源之后，将电压线圈的两个接线端对调即可重新进行测量。
( )24．一表法只能测量三相对称负载的有功功率。
（）25．感应系电能表的转矩大，成本低，所以应用较广泛。
（）26．电能表铝盘的转速与被测功率成正比。
（）27．电能表铝盘所受转动力矩的方向，总是由相位超前磁通指向相位滞后磁通。

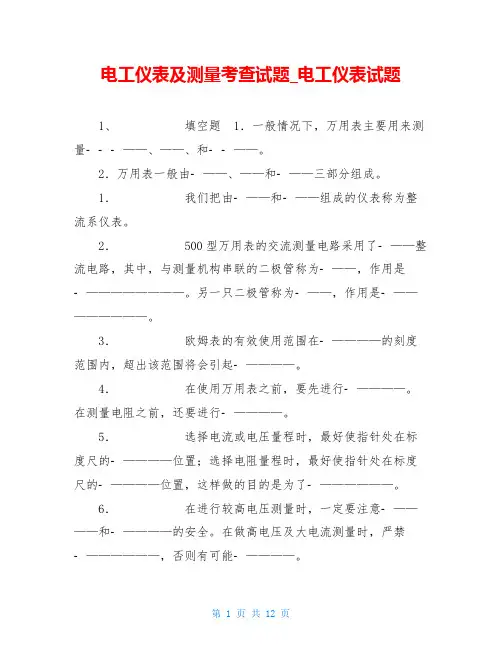

电工仪表及测量考查试题电工仪表试题
电工仪表及测量考查试题_电工仪表试题1、填空题 1．一般情况下，万用表主要用来测量——、——、和——。
2．万用表一般由——、——和——三部分组成。
1．我们把由——和——组成的仪表称为整流系仪表。
2． 500型万用表的交流测量电路采用了——整流电路，其中，与测量机构串联的二极管称为——，作用是————————。
另一只二极管称为——，作用是————————。
3．欧姆表的有效使用范围在————的刻度范围内，超出该范围将会引起————。
4．在使用万用表之前，要先进行————。
在测量电阻之前，还要进行————。
5．选择电流或电压量程时，最好使指针处在标度尺的————位置；选择电阻量程时，最好使指针处在标度尺的————位置，这样做的目的是为了——————。
6．在进行较高电压测量时，一定要注意————和————的安全。
在做高电压及大电流测量时，严禁——————，否则有可能————。
7．钳形电流表的最大优点是——————。
在用钳形电流表测量5A以下的较小电流时，为使读数准确，在条件许可的情况下，可将——————进行测量，被测的实际电流值就等于————。
2、判断题 1．万用表的测量机构应采用电磁系直流微安表。
（） 2．万用表测量电阻的过程实质是测量流过被测电阻上的电流。
（） 3．万用表欧姆量程的扩大是通过改变欧姆中心值来实现的。
（）4．万用表欧姆挡可以测量0～∞之间任意电阻值的电阻。
（） 5．严禁在被测电阻带电的情况下，用万用表的欧姆挡测量电阻。
（） 6．万用表使用完毕，最好将转换开关置于最高电压挡或空挡。
仪表试题
仪表试题（一）一填空题：（1×25分）1．为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片。
测氧气压力时，不得使用浸油垫片、有机化合物垫片；测量乙炔压力时，不得使用铜垫片。
2．晶体二极管具有单向导电的特性，即正向电阻小，反向电阻大的特点。
3．DCS系统的英文名字是 DISTRIBUTED CONTROL SYSTEM 中文全称是集散型控制系统又称为分散型控制系统。
一般由控制器、 I/O板、操作站、通讯网络、图形及编程软件组成。
4．在自动检测与自动控制系统中，安全栅处于现场仪表与控制室仪表之间，与变送器配合使用的叫输入式安全栅，它的作用是为变送器供电并把来自变送器的4~20mA信号转换成与之隔离的4~20mA信号输出。
5．在线酸度计（PH）通常选择的标定点有 4.00 、 6.86 、 9.18 ，其中当被测物质为酸性的时候应选择 4.00 和 6.86 两点。
6．我公司现用的各种控制阀门大多数为气开型，其在一般情况下为关状态。
二选择题：（3×10）1．压力表的使用范围一般在它量程的1/3～2/3处。
如果超过了2/3，则（ C ）A．接头或焊口要漏B．压力表的传动机构要变形C．时间长了精度要下降D．容易损坏压力表2．差压式流时计中，应用最广的是（ D ）。
A、文丘里管B、喷嘴C、文丘里喷嘴D、孔板3．调节系统中调节器正，反作用的确定是依据:( B )Ａ．实现闭环回路的正反馈Ｂ．实现闭环回路的负反馈Ｃ．系统放大倍数恰到好处Ｄ．生产的安全性4. 某容器内的压力为1MPa，为了测量它，应选用量程为（B C ）的工业压力表Ａ．0~１MPa；Ｂ．0~1.6MPa ；Ｃ．0~2.5MPa ；Ｄ．0~4.0MPa ．5. 转子流量计必须（ A ）安装A.垂直B.水平6. 在稀酸溶液中，ＰＨ值增加时，溶液的酸性( C )Ａ．增加Ｂ．不变Ｃ．减弱7. 压力表的使用范围一般在它量程的1/3～2/3处。

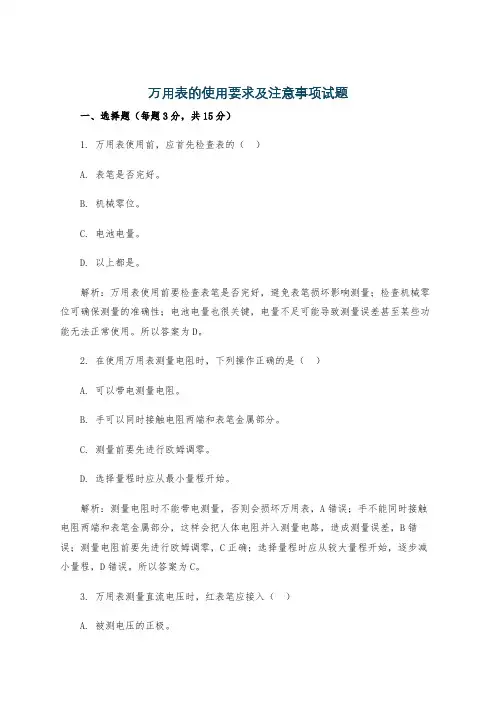

万用表的使用要求及注意事项试题
万用表的使用要求及注意事项试题一、选择题（每题3分，共15分）1. 万用表使用前，应首先检查表的（）A. 表笔是否完好。
B. 机械零位。
C. 电池电量。
D. 以上都是。
解析：万用表使用前要检查表笔是否完好，避免表笔损坏影响测量；检查机械零位可确保测量的准确性；电池电量也很关键，电量不足可能导致测量误差甚至某些功能无法正常使用。
所以答案为D。
2. 在使用万用表测量电阻时，下列操作正确的是（）A. 可以带电测量电阻。
B. 手可以同时接触电阻两端和表笔金属部分。
C. 测量前要先进行欧姆调零。
D. 选择量程时应从最小量程开始。
解析：测量电阻时不能带电测量，否则会损坏万用表，A错误；手不能同时接触电阻两端和表笔金属部分，这样会把人体电阻并入测量电路，造成测量误差，B错误；测量电阻前要先进行欧姆调零，C正确；选择量程时应从较大量程开始，逐步减小量程，D错误。
所以答案为C。
3. 万用表测量直流电压时，红表笔应接入（）A. 被测电压的正极。
B. 被测电压的负极。
C. 任意一端。
D. 接地端。
解析：万用表测量直流电压时，红表笔应接入被测电压的正极，黑表笔接负极，这样才能正确显示电压值。
所以答案为A。
4. 当万用表的量程开关置于“200mA”档时，其最大测量电流为（）A. 200mA.B. 2A.C. 20mA.D. 0.2A.解析：量程开关置于“200mA”档时，其最大测量电流就是200mA，因为这就是该档位所设定的量程上限。
1A = 1000mA，200mA = 0.2A。
所以答案为A。
5. 万用表使用完毕后，应将量程开关置于（）A. 电阻最大档。
B. 电压最高档。
C. 电流最大档。
D. 任意档。
解析：万用表使用完毕后，应将量程开关置于电压最高档，这样可以防止下次使用时误操作而损坏万用表，例如在测量电压时如果量程在电流档，可能会造成短路损坏。
所以答案为B。
二、判断题（每题2分，共10分）1. 万用表可以在强磁场环境下正常使用。
电工基础万用表试题及答案
电工基础万用表试题及答案一、选择题1. 电压表的测量范围通常是多少？A. 0~10VB. 0~100VC. 0~1000VD. 0~10000V答案：C. 0~1000V2. 万用表的测量原理是基于下列哪种物理现象？A. 电磁感应B. 光电效应C. 热膨胀D. 核裂变答案：A. 电磁感应3. 万用表的电阻测量范围通常是多少？A. 0~1ΩB. 0~10ΩC. 0~100ΩD. 0~1000Ω答案：D. 0~1000Ω4. 电流表的接入电路通常是在电路中的哪个位置？A. 并联B. 串联答案：B. 串联5. 电流表具有多少量程？A. 100mAB. 1AC. 10AD. 100A答案：C. 10A二、填空题1. 电阻的单位是______。
答案：欧姆（Ω）2. 万用表可以测量的物理量有______、______和______。
答案：电压、电流和电阻3. 在测量电阻时，为了减小电源对测量结果的影响，应该使用______位的测量档位。
答案：较高4. 交流电压的单位是______。
答案：伏特（V）5. 电流表的量程是指电流表可以测量的______。
答案：最大电流值三、简答题1. 请说明在使用万用表测量电压时应该注意的事项。
答案：在测量电压之前，需要将万用表的选择档位调整到比待测电压稍大的范围上，避免电压超出量程而导致测量失准或损坏测量仪器。
同时，在连接电路时要确保电路处于断开状态，避免对测量仪器和自身的安全构成威胁。
2. 请解释电流表的量程和灵敏度之间的关系。
答案：电流表的量程指的是电流表可以测量的最大电流值，而灵敏度则是指电流表的最小分辨率。
量程决定了电流表能够测量的范围，而灵敏度可以反映电流表的分辨能力。
通常情况下，量程较大的电流表灵敏度较低，而量程较小的电流表灵敏度较高。
3. 请简要说明如何使用万用表测量电阻。
答案：首先，将万用表的选择档位调整到电阻测量范围，然后将测试引线与待测电阻的两个端点连接。
当电路处于断开状态时，读数为待测电阻的实际值。
万用表钳形电流表兆欧表的使用试题
万用表、兆欧表、钳形表使用试题一、填空题1、在使用万用表测量中如需换挡，应先断开_____ ,换挡后再去测量2、_________________________________ 使用万用表测量电容的时，应该后再进行测量3、_________________________________________ 在使用钳表测量完毕，要将转换开关放在_____________________________________ 量程处4、________________________ 兆欧表必须水平放置于的地方，以免在摇动时因抖动和倾斜产生测量误差。
5、钳口要闭合紧密不能______ 换量程。
6、____________________________________ 摇动手柄的转速要均匀，一般规定为________________________________________ 转/分钟，允许有土20 %的变化7、国际电气符号“ ~ AC ” 代表：交流8、国际电气符号“ -一DC ”代表：直流9、万用表端子COM是用于：对所有测量的公共端子10、按键开关O绿色是用于：开启或关闭电源。
11、HOLD按钮作用是：按HOLD进入或推出该模式，HOLD能捕获当前读数并显示。
12、显示符号AUTO表示：仪表处于自动量程模式.13、若测量一电阻器，量程转换开关置于“20K ”处，显示器上显示“ 12咗4 ”，则所测电阻阻值为______________ 。
14、数字万用表测量电阻时，应将红表笔插入_________ 插孔，黑表笔插入_______ 插孔。
将量程开关置于______ 的范围内并选择所需的量程位置。
15、测量电阻时，打开万用表的电源，对表进行使用前的检查：将两表笔短接，显示屏应显示_______ ;将两表笔开路，显示屏应显示______________ 。
以上两个显示都正常时，表明该表可以正常使用，否则将不能使用16、数字表测量电阻时，应将两表笔分别接______________ 的两端即可。
电工试题以及答案
1.当万用表的不同电阻量程测量二极管正反向电阻时，其读数不相同。
√2. 操作票可以由操作人填写，也可以由监护人填写。
（×）3. 操作必须接操作票的顺序依次操作，不得跳项，漏项，不得擅自更改操作顺序。
（√）4. 操作过程中若操作人有事，可以换其它人操作。
（×）5. 操作过程中，监护人若不动口，则操作人不能动手。
（√）6. 操作票内所填写的项目必须采用双重名称，即：设备名称和编号。
（√）7. 电气主接线图一般以单线图表示，局部图画，应以三线图表示。
（√）8. 用万用表测电阻时不允许带电测量。
√9. 当晶闸管阳极电压为零时，晶闸管马上关断。
×（不一定）10. 变压器不但可以改变交流电压，也可以用来改变直流电压。
×（不能改变直流电压）11. 变压器的额定容量是变压器额定运行时二次侧的容量。
√12. 变压器的容量是指变压器的视在功率。
√13. 电磁系仪表又称动铁式仪表。
√14. 雷雨天，禁止对设备进行摇测绝缘电阻。
（√）15. 在易燃、易爆场所的照明灯具，应使用密闭形或防爆形灯具，在多尘、潮湿和有腐蚀性气体的场所的灯具，应使用防水防尘型。
（√）16. 多尘、潮湿的场所或户外场所的照明开关，应选用瓷质防水拉线开关。
（√）17. 电源线接在插座上或接在插头上是一样的。
（×）18. 电动机起动时的动稳定和热稳定条件体现在制造厂规定的电动机允许起动条件（直接或降压）和连续起动次数上。
（√）19. 异步电动机采用Y- Δ降压起动时，定子绕组先按Δ联结，后改换成Y 联结运行。
（×）20. 电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级。
如 E 级绝缘其允许最高温度为120 摄氏度。
（√）21. 检查低压电动机定子、转子绕组各相之间和绕组对地的绝缘电阻，用500V 绝缘电阻测量时，其数值不应低于0.5M Ω，否则应进行干燥处理。
（√）22. 对于仅是单一的操作、事故处理操作、拉开接地刀闸和拆除仅有的一组接地线的操作，可不必填写操作票，但应记入操作记录本。
(完整版)万用表考试试题
10 月份第一周培训考试题一、判断题(每题 5 分)( ) 1. 在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。
( ) 2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。
( ) 3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者 OFF 位置上。
( ) 4. 选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好使刻度在 1/2~2/3 处的部分，这部分刻度比较精确。
( ) 5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。
( ) 6.指针钳式表测量前要机械调零；数字钳式表测量前要消磁，反复的扳动钳口几次。
二、单选择题(每题 5 分)1. 万用表在使用时，必须，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响A 水平放置B 垂直放置C 则斜放置2. 万用表使用完毕，应将转换开关置于的最大挡。
A 交流电流B 交流电压C 随便都可以3. 带电测量电阻，如果测量电容的时，应该放电后再进行测量A 不能B 能C A 和 B4. 选择合适的量程档位，如果不能确定被测量的电流时，应该选择去测量A 任意量程B 小量程C 大量程5. 选择合适的量程，先选大，后选小量程或看铭牌值估算。
A 选大选小B 选小选大C 任意都可以6. 被测线路的电流要钳表的量程。
A 低于B 高于C 大于三、填空题(每题 5 分)1. 在使用万用表测量中如需换挡，应先断开，换挡后再去测量2. 使用万用表测量电容的时，应该后再进行测量3. 在使用钳表测量完毕，要将转换开关放在量程处4. 兆欧表必须水平放置于的地方，以免在摇动时因抖动和倾斜产生测量误差。
5. 钳口要闭合紧密不能换量程。
6. 摇动手柄的转速要均匀，一般规定为转／分钟，允许有±20％的变化四问答题(总共 10 分)1.怎么样判断万用表的是否良好 ?。
仪表试题
仪表试题一．单项选择题。
1．测4~20mA电流信号时用以下哪些工具：（2）1）螺丝刀 2）万用表 3）校验仪（气压） 4）试电笔2．220V AC电压可用以下工具测量其电压值：（3）1）24V直流电源 2）电笔 3）万用表AC~档 4）校验仪（气压）3．热电偶供电为：（1）1）直流 2）交流 3）三相交流 4）不供电4．隔离液要灌在：（3）1）表体中 2）工艺管线中 3）隔离罐中5．一块压力表的最大引用误差（2）其精度等级时，这块压力表才合格。
1）大于 2）小于 3）等于6．测量范围为0~100摄氏度的上限值为（3）。
1）0摄氏度 2）50摄氏度 3）100摄氏度7． 1.5级仪表的精度等级可写为：（1）1）1.5级 2）+-1.5级 3）+1.5级 4）1.58．仪表的精度等级指的是仪表的（4）1）误差 2）基本误差 3）允许误差 4）基本误差的最大允许值9．一压力变送器的输出范围为20~100KPa，那么它测量时最大可以测到（3）1）99.999KPa 2)101KPa 3)100Kpa 4）20Kpa10．压力是（2）均匀地作用于单位面积上的力。
1）水平 2）垂直 3）斜着11．压力的单位是（3）。
1）N牛顿 2）Kg公斤 3）Pa帕斯卡12．流量是指（2）内流过管道某一截面积的流体数量。
1）单位体积 2）单位时间 3）单位面积13．相同差压下，压力损失最大的节流装置的名称是（2）。
1）喷嘴 2）孔板 3）文丘利管14．测量大管径，且管道内流体压力较小的节流装置的名称是（3）。
1）喷嘴 2）孔板 3）文丘利管15．向差压变送器的正、负压室同时输入相同的的压力时，变送器的输出零位产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差叫什么？（1）1）静压误差 2）相对误差 3）基本误差16．液体的密度与其质量的关系（2）1）无关 2）正比（体积一定） 3）反比（体积一定）17．密度的基本单位（1）1）Kg/m3 2)N/cm3 3)Kg/m218．用压力法测量开口容器液位时，液位的高低取决于（2）。
万用表试题及答案
万用表试题及答案一、选择题1. 万用表的测量范围通常包括以下哪几项？A. 电压测量B. 电流测量C. 电阻测量D. 所有以上选项2. 使用万用表测量电阻时，应将表笔连接到电阻的哪两端？A. 任意两端B. 两端C. 一端接地D. 两端都不接地3. 万用表在测量电压时，表笔应该如何连接？A. 红表笔连接正极，黑表笔连接负极B. 黑表笔连接正极，红表笔连接负极C. 任意连接D. 红表笔接地，黑表笔连接测量点二、填空题4. 万用表的_________功能可以测量电路中的电流大小。
5. 当测量电阻时，电路必须是_________状态。
三、简答题6. 简述使用万用表测量电压的步骤。
四、计算题7. 如果使用万用表测量得到电阻值为100Ω，而电路中的电流为0.5A，请计算该电路的电压。
五、判断题8. 万用表在测量电阻时，可以不关闭电源。
（）答案：一、选择题1. D2. B3. A二、填空题4. 电流测量5. 开路三、简答题6. 使用万用表测量电压的步骤如下：- 确保万用表处于电压测量模式。
- 选择适当的量程。
- 将红表笔连接到电路的正极，黑表笔连接到负极。
- 观察万用表的读数，记录电压值。
四、计算题7. 根据欧姆定律，电压V = 电流I × 电阻R，所以V = 0.5A ×100Ω = 50V。
五、判断题8. ×（万用表测量电阻时，电路必须是开路状态，不能带电测量。
）。
万用表试题
第一部分不定项选择题（每题2分，共20分）1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是( )A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接C．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大2．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲就把开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( )A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确3．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.R=150ΩB. R=1500ΩC. 1000Ω<R<1500ΩD. 1500Ω<R<2000Ω4．在使用多用电表的欧姆挡测电阻时，应（）A.使用前检查指针是否停在欧姆挡刻度线的“∞”处B.每次测量前或每换一次挡位，都要进行一次电阻调零C.在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D.测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量5．在如图6所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的。
为了查出断导线，某学生想先将多用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用表指针的示数，在下列选挡中，符合操作规程的是（）A. 直流10V挡B. 直流0.5A挡C. 直流2.5V挡D. 欧姆挡6．如果收音机不能正常工作，需要判断干电池是否已经报废，可取出一节干电池用多用表来测量它的电动势，下列步骤中正确的是……（）①把多用表的选择开关置于交流500V挡置于OFF挡②把多用表的红表笔和干电池的负极接触，黑表笔与正极接触③把多用表的红表笔和电池的正极接触，黑表笔与负极接触④在表盘上读出电压值⑤把多用表的选择开关置于直流25V挡⑥把多用表的选择开关置于直流5V挡A.⑤③④①B. ②⑤①④C.⑥③④①D.⑥②④①7．用多用电表欧姆挡测电阻,有许多注意事项,下列说法中哪些是错误的（）A. 测量前必须调定位螺丝, 待指针指零, 而且每测一次电阻都要重新调零B. 每次换挡后必须重新进行电阻调零C. 待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D. 两个表笔要与待测电阻接触良好才能测得较准确，为此,应当用两个手分别将两个表笔与电阻两端紧紧捏在一起E. 使用完毕应当拔出表笔，并把选择开关旋到交流电压最高挡8、标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是（）A、100W的灯泡较亮B、25W的灯泡较亮C、两只灯泡一样亮9、用P=U2/R“220V、40W”电灯泡电阻为1210Ω，用多用电表欧姆档测得其电阻只有90Ω，下列说法中正确的是( )A．两个电阻值相差悬殊是不正常的，一定是测量时读错了数B．两个阻值不同是正常的，因为欧姆表测电阻的误差大C．两个阻值相差悬殊是不正常的，可能是出厂时把灯泡的功率写错了D．两个阻值相差悬殊是正常的，1210Ω是正常工作状态(温度很高)的电阻值，90Ω是常温下的阻值10．姆调零后，用“×10”档测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是( )A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准一些，应换用“×1"档，重新欧姆调零后进行测量D．为了把电阻测得更准一些，应换用“×100"档，重新欧姆调零后进行测量第二部分填空题（每空2分，共50分）1、一只多用电表的测量电阻部分共分×1、×10、×100、×1 k四挡，某学生用这只多用电表来测一个电阻的阻值，他选择×100挡，并按使用规则正确的调整好了多用电表、测量时表针的偏转接近最右端的“0”和“1”正中间，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是__ __挡；2、万用表一般能测量电学基本物理量①_ ②__ ，③__ _3、电流所经过的路径叫做，通常由、和三部分组成。
仪表试题
仪表试题（初级）一、填空题1、按能源来分,仪表可分为气动仪表、电动仪表和液动仪表。
2、双金属温度计是由两种不同的金属片叠焊在一起而制成的。
3、温标是表示温度的标尺。
4、单位时间内流过的流体以体积表示的称为体积流量，用Q表示。
5、在物理学中，流体的液位用L表示。
6、在物理学中，流体的温度用T表示。
7、测量一个电路的电流，电流表必须和这个电路串联。
8、测量一个电路的电压，电压表必须和这个电路并联。
9、开关形式有常开式和常闭式。
10、1m=100Cm=1000mm。
11、铂热电阻温度传感器的元件材料为PT100。
12、Pt100铂电阻0℃的电阻值是 100 Ω。
13、气体的密度随温度升高而减小，随压力的增大而增大。
14、在联锁系统中，若要求现场自保电磁阀常带电，自保时失电，应选用继电器的常闭触点。
15、仪表位号FQRC字母组合的含义是流量累积记录调节。
16、气动调节阀分为气开式和气关式两种形式，有信号压力时阀关，无信号压力时阀开的是气关式，有信号压力时阀开，无信号压力时阀关的是气开式。
17、有一压力表的型号为YZ－100，第一个字母Y表示压力表，Z表示真空表，数字表示压力表外壳直径。
18、屏蔽分为磁场屏蔽和电场屏蔽两种。
19、压力表的轻敲位移就是在同一点上由轻敲表壳所引起的指针位置移动。
20、我厂使用的DCS系统有横河CS3000、浙大中控ECS-100。
21、模拟量信号包括模拟输入和模拟输出信号。
22、在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的，DCS的数据库在控制站中。
23、数字量信号包括数字量输入和数字量输出。
二、选择题1、热力学温度的符号是（ B ）。
A、ＫＢ、ＴＣ、t2、雷达液位计是通过( B )向被测介质物质发射微波的。
A、声音B、天线C、光线D、光波3、标准化节流装置是（ A ）。
Ａ、文丘里管Ｂ、偏心孔板Ｃ、翼形动压管4、热电偶输出电压与（ C ）有关。
万用表测电流转换电压试题
万用表测电流转换电压试题
谐波制动的变压器纵差保护中设置差动速断元件的主要原因是(B)。
(A)为了提高差动保护的动作速度；(B)为了防止在区内故障较高的短路水平时，由于电流互感器的饱和产生高次谐波量增加．导致差动元件拒动；
(C)保护设置的双重化，互为备用；(D)为了提高差动保护的可靠性。
采用和电流保护作后备保护的双回线路，不能采用重合闸瞬时后加速的运行方式为(B)。
(A)单回线运行时；(B)双回线运行时；(C)主保护退出时；(D)以上任一答案均可的运行方式。
平行线路重合闸可以采用检查相邻线有电流起动方式，其正确接线应在重合闸的起动回路中串入(B)。
(A)相邻线电流继电器的常闭触点；(B)相邻线电流继电器的常开触点；(C)本线电流继电器的常开触点；(D)本线电流继电器的常闭触点。
仪表基础知识试题
仪表基础知识试题（题目：仪表基础知识试题）一、选择题1. 以下哪种仪表用于测量电流？a) 万用表b) 电压表c) 电流表d) 温度计2. 仪表的精度是指什么？a) 仪表的显示范围b) 仪表的尺寸大小c) 仪表的测量准确度d) 仪表的颜色3. 什么是多功能仪表？a) 只能进行一种测量功能的仪表b) 可以进行多种测量功能的仪表c) 只能进行数字测量的仪表d) 只能进行模拟测量的仪表4. 示波器常用于观察和分析什么信号？a) 电流信号b) 温度信号c) 振动信号d) 时域和频域信号5. 以下哪种仪表常用于测量温度？a) 热像仪b) 振动计c) 电阻表d) 频谱分析仪二、判断题1. 仪表的测量范围越大，精度越高。
( )2. 数字示波器可以捕获连续信号。
( )3. 仪表可以同时进行多种测量功能。
( )4. 温度计常用于测量电流。
( )5. 示波器可以显示信号的振幅和频率。
( )三、填空题1. 仪表的基本单位是______。
2. 仪表的另一个常用表示精度的指标是______。
3. 仪表的读数应根据所测量的物理量的______进行选择。
4. 温度计常用的单位是______。
5. 示波器通过______方式显示信号的变化。
四、解答题1. 请简要说明仪表的测量范围和精度的关系。
答：仪表的测量范围是指仪表能够准确测量的物理量的最大值和最小值。
而仪表的精度则是指仪表测量的准确度，即与被测量物理量真实值之间的偏差。
一般情况下，仪表的测量范围越大，精度就会相对较低；而测量范围较小的仪表则通常具备较高的精度。
这是因为在设计和制造仪表时，需要在范围和精度之间进行平衡考虑。
2. 试述示波器在信号分析中的作用。
答：示波器是一种常用的仪表，主要用于观察和分析信号的变化。
示波器可以显示信号的波形，可以根据时间轴显示信号的变化，也可以通过频谱分析显示信号的频率分布。
示波器能够帮助工程师或技术人员实时观察信号的振幅、周期和相位等参数，从而分析信号的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习-----好资料
一：选择题
1: 326欧姆精度为±1%的五环电阻用色环表示为( b )
A:黄棕蓝黑棕B:橙红蓝黑棕C: 橙红绿黑棕
2: 黄棕绿橙棕表示的电阻读数为( c )
A:451Ω±1% B:316KΩ±1% C:415KΩ±1%
3: 四环电阻中倍率环是哪一环（b ）
A:第二环B：第三环C:第四环
4:下列是国产（包括香港产）万用表品牌的是（ a ）
A:优利德D:福禄克C:日置
5：指针式万用表在使用时，必须（ A ），以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响
A水平放置B垂直放置 C 则斜放置
6 选择量程时，如果不能确定被测量的电流时，应该选择（c ）去测量。
A、任意量程
B、小量程
C、大量程
更多精品文档．
学习-----好资料二填空题：) ( 对所有测量的公共端子1 万用表端子COM 是用于﹕
能捕获当HOLD 按钮作用是﹕HOLD(按HOLD进入或推出该模式﹐2
) 前读数并显示。
)后再进行测量。
放电3 使用万用表测量电容的时，应该(
4：以下符号表示为
、(、转换开关又称选择开关)(5指针式万用表的外部结构主要由表头)等部分组成。
表笔插孔和表笔)(
判断题：三
即在两表笔短2 ）1. 应先进行“机械调零”，在使用万用表之前，（接的时，使万用表指针指在零电压或零电流的位置上。
更多精品文档．
学习-----好资料
（ 1 ）2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。
（ 1 ）3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF位置上。
（ 2 ）4. 选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好使刻度在1/2~2/3处的部分，这部分刻度比较精确。
（ 2 ）5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。
四：简答题
简述用数字万用表测量电流的步骤﹕
a.关闭电路的电源。
b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。
c.
把旋钮开关设定在mA.
d.要选择交流或直流电流测量功能档,.
e.断开将要测量的电路.黑表笔接电压低端,红表笔接电压高端. 更多精品文档．
学习-----好资料
f.打开电路的电源,然后读出显示读书,记下测量单位.
g.关闭电源,拆下仪表的连接并复原.
更多精品文档．。
