盲孔之填孔技术流程
全面盲孔之填孔技术.ppt
课件
光剂分解物对填孔的影响
在生产过程中，光泽剂分解后会在槽液中不断 的累积，使得填孔能力不断的下降；
停机过程中产生的化学分解； 操作过程中产生的电化学的分解； 通常有机副产物多半呈钝态，不影响镀铜的效
果；但是某些光泽剂的副产物(BPU)却会在电 化反应中展现活性，影响填充电镀效果。
课件
光剂分解物对填孔的影响
课件
D/C与PPR区别
DC填孔
优点：
☺传统整流 ☺操作方便
缺点：
厚板通孔之分布力不 足
板面图形分布力差
PPR填孔
优点：
☺厚板深孔之分布较佳 ☺板面图形之分布与外 形较好 ☺经由波形调整的协助 而有较好的填孔能力
缺点：
控制参数增多 须使用PPR专用之供
电设备
课件
结论
现行填孔镀铜无论是采用DC或PPR,均已获得可 靠又稳定的效果;各种添加剂系统亦可按照客户的 需求而适当调整,使得量产的伸缩空间很大;
A
B
课件
填孔的原理
以直流方式加速盲孔内镀铜而使之填平， 其主要机理是得自有机添加剂的参与；
电镀过程中，刻意让孔内的光泽剂(加速镀 铜者)浓度增加，让板面之光泽剂浓度减少， 如此将使得孔内铜厚超过面铜，凹陷区域 得以填平；
课件
填孔的原理
运载剂： 主要是聚氧烷基式大分子量式化合
物，协同氯离子一起吸附在阴极表 面高电流区，降低镀铜速率. 光泽剂： 主要是含硫的小分子量化合物,吸附 在阴极表面低电流区，可排挤掉已 附着的运载剂,而加速镀层的沉积. 整平剂： 主要是含氮的杂环类或非杂环类芳 香族化学品,可在突出点高电流区赶 走已着落的光泽剂粒子,从而压抑该 区之快速镀铜,使得全板面铜厚更为 均匀.
盲孔之填孔技术流程 PPT
化学铜对填孔的影响
化学铜面氧化也会对填孔不利，为了清楚明了 此种影响起见，刻意将完成化铜的盲孔板，先 放在120℃的烤箱里烘烤5H,之后进行填孔镀铜 到0.2mil时，取出试镀板检查盲孔底部镀铜层 向上填起的效果，结果全无填镀的出现；
填孔前的板子存放时间与环境也对填孔能力有 很大的影响，研究者刻意将待填孔板存放在未 做温湿度管控的环境下3周，发现此种老化板 比完全相同的全新板，在填孔能力方面的确相 差很多。
困难度也随之增加;
填孔填孔最佳参数
D/C填孔参数
Normal镀铜参数
光剂分解物对填孔的影响
在生产过程中，光泽剂分解后会在槽液中不断 的累积，使得填孔能力不断的下降；
停机过程中产生的化学分解；
操作过程中产生的电化学的分解； 通常有机副产物多半呈钝态，不影响镀铜的效
基材对填孔的影响
无玻纤补强者其填孔 能力优于有玻纤者， 且当玻纤已经突出孔 壁者，更会对填镀造 成负面影响。
玻纤突出在化铜时同 样会产生不良，导致 填孔整体填满度上受 影响。
填孔可靠度测试
实心填满之镀铜其导通可靠度自然绝佳，以下为 互连用途的通孔及盲孔在三种不同信赖度测试结 果：
D/C与PPR区别
果；但是某些光泽剂的副产物(BPU)却会在电 化反应中展现活性，影响填充电镀效果。
光剂分解物对填孔的影响
有活性光泽剂副产物(BPU),刻意以不同浓度的 方式加入全新的镀铜液中,发现当副产物浓度越 高时,填孔能力越差;
待镀板的影响
盲孔是否能够完整又可靠的填平,除了盲孔孔径 与孔深影响以外,还有以下会影响:
大家学习辛苦了，还是要坚持
继续保持安静
制程化学参数
镀铜液中无机物成份： 硫酸铜 硫酸 氯化物(HCL)
盲孔之填孔技术分析解析
制程化学参数
镀铜液中无机物成份： 硫酸铜 硫酸 氯化物(HCL)
硫酸铜浓度提升时,填孔的 效果比较好.但是对于通孔 的分布力确刚好相反,也就 是当硫酸铜浓度增加时,通 孔铜厚的分布反而下降.
2006/06/10 Prepared By Level
2006/06/10
Prepared By Level
17
光剂分解物对填孔的影响
有活性光泽剂副产物(BPU),刻意以不同浓度的 方式加入全新的镀铜液中,发现当副产物浓度越 高时,填孔能力越差;
2006/06/10
Prepared By Level
18
待镀板的影响
盲孔是否能够完整又可靠的填平,除了盲孔孔径 与孔深影响以外,还有以下会影响:
薄
厚
从上图来看,当板厚增加、电流密度增大时，可以 明显看出PPR的分布力要优于DC;反之则DC又会 比PPR来的更好。
2006/06/10 Prepared By Level 25
D/C与PPR区别
DC填孔
优点：
传统整流 操作方便
PPR填孔
优点：
厚板深孔之分布较佳 板面图形之分布与外 形较好 经由波形调整的协助 而有较好的填孔能力
2006/06/10
Prepared By Level
7
填孔的原理
运载剂： 主要是聚氧烷基式大分子量式化合 物，协同氯离子一起吸附在阴极表 面高电流区，降低镀铜速率. 光泽剂： 主要是含硫的小分子量化合物,吸附 在阴极表面低电流区，可排挤掉已 附着的运载剂,而加速镀层的沉积. 整平剂： 主要是含氮的杂环类或非杂环类芳 香族化学品,可在突出点高电流区赶 走已着落的光泽剂粒子,从而压抑该 区之快速镀铜,使得全板面铜厚更为 均匀.
盲孔制作方式简介
微蝕
去除銅面黑化層。
鑽通孔
孔底AOI 檢驗孔內膠渣是否除淨。 有通孔，需鑽通孔后電鍍； 無通孔，孔底AOI后直接電鍍。
電鍍
Conformal/Large Window—開通窗
開銅窗——曝光及顯影
Conformal/Large Window—開通窗
開銅窗——蝕刻
Conformal/Large Window—開通窗
鐳射成孔原理
脈衝能量 鐳射成孔是用斷續式（Q-switch）光束進行加工的，每一段光束以 Pulse（俗稱為一發/槍）能量打擊板材，每發所擁有的能量又有多種模 式（Mo多用於鑽孔。 多束光點不但需均勻化且不易 集中成為小光點，一般常用於 鐳射直接成像技術（LDI）或密 貼光罩（Contact Mask）等製程。
名詞解釋 镭射成孔原理 DLD流程簡介 Conformal/Largewindow流程簡介 三種方式的優缺點比對
名詞解釋
盲孔 成品板可以看到，為外層與相鄰層別之間導通工具，成品孔徑一 般為 4mil。 通常用鐳射方式製作。 產生意義 • 傳統的多層電路板線寬線間距大，孔徑大，佔用表面積大。 • PCB向高密互聯方向發展，面積更小，功能更高。 • 盲孔孔徑小，佔用板面面積小，僅佔用單面外層。 綜合上述，盲孔具有佔用面積小的優勢，在PCB高密互聯發展趨 勢下，應運而生。
Conformal/Large Window區別
Conformal 開窗小，鐳射大 以銅窗大小決定決定孔徑 Large Window 開窗大，鐳射小 以鐳射大小決定決定孔徑
Laser Beam
Laser Beam
鐳射三種方式優缺點
項目 DLD Conformal Large Window

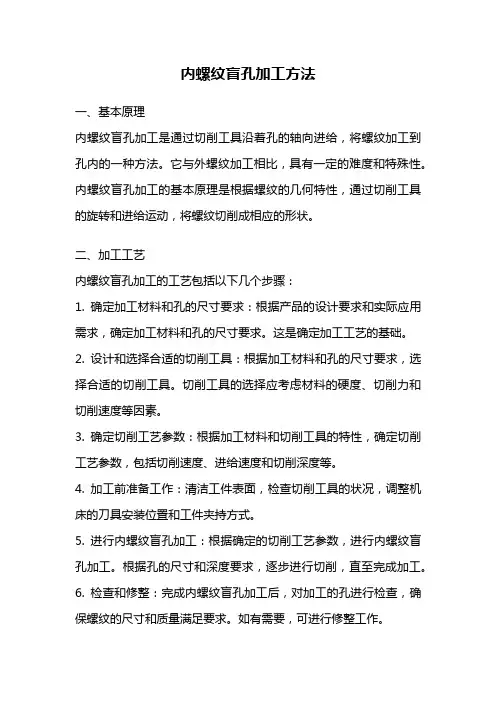

内螺纹盲孔加工方法
内螺纹盲孔加工方法一、基本原理内螺纹盲孔加工是通过切削工具沿着孔的轴向进给，将螺纹加工到孔内的一种方法。
它与外螺纹加工相比，具有一定的难度和特殊性。
内螺纹盲孔加工的基本原理是根据螺纹的几何特性，通过切削工具的旋转和进给运动，将螺纹切削成相应的形状。
二、加工工艺内螺纹盲孔加工的工艺包括以下几个步骤：1. 确定加工材料和孔的尺寸要求：根据产品的设计要求和实际应用需求，确定加工材料和孔的尺寸要求。
这是确定加工工艺的基础。
2. 设计和选择合适的切削工具：根据加工材料和孔的尺寸要求，选择合适的切削工具。
切削工具的选择应考虑材料的硬度、切削力和切削速度等因素。
3. 确定切削工艺参数：根据加工材料和切削工具的特性，确定切削工艺参数，包括切削速度、进给速度和切削深度等。
4. 加工前准备工作：清洁工件表面，检查切削工具的状况，调整机床的刀具安装位置和工件夹持方式。
5. 进行内螺纹盲孔加工：根据确定的切削工艺参数，进行内螺纹盲孔加工。
根据孔的尺寸和深度要求，逐步进行切削，直至完成加工。
6. 检查和修整：完成内螺纹盲孔加工后，对加工的孔进行检查，确保螺纹的尺寸和质量满足要求。
如有需要，可进行修整工作。
三、常见的加工方法内螺纹盲孔加工有多种方法，常见的包括以下几种：1. 铣削法：通过铣床等机床上的铣刀进行切削，将螺纹加工到孔内。
这种方法适用于孔径较大的孔加工，可以一次完成螺纹的加工。
2. 钻孔加工法：先通过钻床等机床进行钻孔，然后使用螺纹攻丝刀进行攻丝加工。
这种方法适用于孔径较小的孔加工，可以提高加工效率。
3. 拉削法：通过拉削刀具进行切削，将螺纹加工到孔内。
这种方法适用于孔径较大的孔加工，可以一次完成螺纹的加工。
4. 螺纹铣削法：通过螺纹铣刀进行切削，将螺纹加工到孔内。
这种方法适用于孔径较大的孔加工，可以一次完成螺纹的加工。
总结：内螺纹盲孔加工是一种常见的加工工艺，用于加工螺纹内孔。
在内螺纹盲孔加工过程中，需要根据加工材料和孔的尺寸要求，选择合适的切削工具和切削工艺参数。
有关盲孔埋孔制作工艺
有关盲孔埋孔制作工艺有关盲孔,埋孔板制作工艺一, 概述 :盲孔,埋孔板主要用于高密度,小微孔板制作 ,目的在于节省线路空间 , 从而达到减少PCB体积的目的,如手机板 ,二 , 分类:一).激光钻孔,1.用激光钻孔的原因 :a .客户资料要求用激光钻孔;b 因盲孔孔径很小<=6MIL ,需用激光才能钻孔.c , 特殊盲埋孔 ,如L1到L2有盲孔,L2到L3有埋孔,就必须用激光钻孔.2. 激光钻孔的原理:激光钻孔是利用板材吸收激光热量将板材气化或溶掉成孔,因此板材必需有吸光性 ,故一般RCC材料 ,因为RCC中无玻璃纤维布 ,不会反光 .3.RCC料简介:RCC材料即涂树脂铜箔:通过在电解铜箔粗糙面上涂覆一层具有独特性能树脂构成 . 目前我们公司关于RCC料有三个供应商: 生益公司 , 三井公司 ,LG公司材料: 树脂厚度 50 65 70 75 80 (um) 等铜箔厚度 12 18 (um)等RCC料有高TG及低TG料, 介电常数比正常的FR4小 ,例如广东生益公司的S6018介电常数为3.8 ,所以当有阻抗控制时要注意.其它具体参考材料可问PE及RD部门.4. 激光钻孔的工具制作要求:A).激光很难烧穿铜皮，故在激光钻孔前要在盲孔位蚀出跟完成孔径等大的Cu Clearance .B). 激光钻孔的定位标记加在L2/LN-1层，要在MI菲林修改页注明。
C).蚀盲孔点菲林必须用LDI制作，开料要用LDI板材尺寸。
5.生产流程特点:A). 当线路总层数为N , L2—Ln-1 层先按正常板流程制作完毕, B). 压完板，锣完外围后流程改为:--->钻LDI定位孔--->干膜--->蚀盲孔点--->激光钻孔--->钻通孔 --->沉铜----(正常工序)。
6.其他注意事项:A).由于RCC料都未通过UL认证,故此类板暂不加UL标记. B).关于MI上的排板结构, 为避免把此类含RCC料排板当假层板排板(因为菲林房制做菲林假层板和正常板有别) ,我们在画排板结构时,要注意RCC料与L2或Ln-1层分开,例如SR2711/01排板:C).IPC-6016是HDI板标准:激光盲孔孔壁铜厚:0.4mil(min).焊锡圈要求 :允许相切如果PAD尺寸比孔径大5mil以下，要建议加TEARDROPD).板边>=0.8”二).机械钻盲/埋孔:1.适用范围:钻嘴尺寸>=0.20mm时可考虑用机械钻孔;2.关于盲埋孔的电镀方法(参照RD通告TSFMRD-113): A).正常情况下,任何层线路铜面只可1次板电镀+1次图形电镀; B). 正常情况下,全压板流程完成后,板厚>=80MIL ,通孔需板电镀+图形电镀,因此, 盲孔电镀时外层板面不能板电镀.C).满足上述两条件后,盲孔的电镀按如下方法进行:I).外层线路线宽度大于6MIL ,且通孔板厚小于80MIL时,在盲孔电镀中外层板面可整板电镀II).外层线路线宽大于6MIL , 但通孔板厚大于80MIL时,在盲孔电镀中外层板面需贴膜保护板面;III).外层线路线宽小于6MIL , 且通孔板厚>=80MIL时,在盲孔电镀中外层板面需贴膜保护板面;3. 贴膜的方式:1) 盲孔纵横比<=0.8 (L/D)时,外层板面贴干膜整板曝光,内层盲孔板面整板电镀 , 2) 盲孔纵横比>0.8时(L/D) 时,外层板面贴干膜盲孔曝光, 需制作电镀曝点菲林或LDI曝光 ,内层盲孔板面整板电镀.4. 盲孔曝点的方法:1) 盲孔<=0.4MM (16MIL)时,用LDI曝盲孔,2) 盲孔>0.4MM (16MIL)时,用菲林曝盲孔,5. 埋孔贴膜方式 :1) 当埋孔面的线宽<=4MIL时,埋孔板面需贴膜曝点,2) 当埋孔面的线宽>4MIL时 , 埋孔板面直接板电镀 ,6. 注意事项 :1) 纵横比中 L/D : L=介质厚+铜厚 , D=盲孔/埋孔直径 .2) 盲孔/埋孔电镀菲林 : * 曝光点的直径D=D-6 (MIL) .*曝光点菲林加对位点 , 其坐标与外围参考孔一致 . 3) 需贴膜的盲孔在电镀时一般使用脉冲电流 (AC) .三.盲孔板需注意的一些特别要求 :1.树脂塞盲孔: 当埋孔尺寸较大时并且孔数较多, 压板时, 填满埋孔需要很多树脂, 为防止其影响压板厚度, 经R&D要求时, 可在压板前用树脂将埋孔预先塞住, 塞孔方式应可参照绿油塞孔.2. 外层有盲孔时 ,a. 因压板时外层会有胶流出 ,所以在压板后需要有一除胶工序;b. 因外层干膜前会清洁板面,有一磨板工序,化学沉铜很薄,仅 0.05MIL 到0.1MI 故很容易在磨板时磨掉, 所以我们会加一板电镀工序,加厚铜.其相关工序如 : 压板除胶钻孔沉铜板电镀干膜图形电镀 .3. 另外在做层数高的盲孔板时可能会到用PIN-LAM压板,但要注意只有 CORE 的厚度小于30MIL时, 我们的机器才能打PIN-LAM孔 , 例如 : PR4726010 ,我们用的就是普通压板 .4. 关于盲孔板板边 ,考虑有多次压板 ,及工艺孔较多 ,所以尽量把板边留到0.8”以上.5. 在写LOT卡时 ,关于副流程 ,即要写单个副流程的排板结构 ,还要在特别要求里写上主流程的排板结构 ,为的是方便下面工序.6. 在写LOT卡时 , 在有盲孔干膜是放在内层做或外层做,举例说明一下 :L 1L 2A如CORE的A厚度大于12MIL(不含铜厚) , 就放到外层做 , 如CORE的A厚度小于12MIL(不含铜厚) , 就放到内层做 ,。
盲埋孔制作工艺
a：与通孔相对而言，通孔是指各层均钻通 的孔，盲孔则是非钻通孔。 b：盲孔细分：盲孔(BLIND HOLE)，埋孔 BURIED HOLE（外层不可看见）； c：从制作流程上区分： 盲孔在压合前钻 孔，而通孔是在压合后钻孔。 流程 略
工艺及控制要点内容： 工程文件的制作：工程文件制作时，注意 设臵好层间对位孔，否则在对位时会出现 配对错误的情况。甚至不能分辩哪一层是 哪一层。建议采用：第二层有两个识别点， 第三层有三个识别点，依次类推…菲林上 的识别点与钻孔文件一致。
外层线路 台面、米拉、菲林的清洁及菲林的使用寿 命需严格控制，详细执行《细密线路操作 规范》
图形电镀 特别强调内层图形电镀：内层图形电镀： 1.内层最好放在一个飞巴两个整流器， 单面给电流，同方向上挂具，光铜面统一 给2.0ASD打电流，另一面按1.2ASD的电流 电镀60分钟，确保孔铜厚12-15微米。
2．拷贝菲林时药膜面不能拷反，一旦 拷贝反，则线路关联全部倒臵。其次是对 位时看清楚对位识别孔，不能“张冠李 戴”，始终掌握看对位标识点就可避免对 错层数的现象。
3.内层芯板薄，依照公司薄板的工艺流程。 控制板面不要有折痕。板面会给层压带来 局部填胶不满出现盲孔失效。
压合 棕化良好，充分考虑压合厚度、内层铜厚、 残铜率之间的关系，防止因为PP配臵不当 导致内层短路，并铆钉定位， 8曾以上盲 埋孔订单尽量选择销钉模板定位生产，防 止层偏及滑板，每次层压保证每一层的层 间对准度 除工程设计防呆外，还要控制图 形转移工序的对准度，压合时流胶要足够， 确保埋孔内胶填充平整。
内层 注意识别方向标识孔，区分层次进行内层 制作，切不可将层次制作错误，各层镜像 要特别留意，否则就将线路的关联关系全 部搞反，生产前全检菲林，并确保内层线 路重合完好，重合偏差小于0.05MM，菲林 需控制菲林的伸缩系数，排版12*12英寸以 上的，菲林须作适当的放大。
盲孔及树脂塞孔标准流程
要正
8 图形电镀 只电镀锡
9
内层蚀刻
线 宽:
线 距
10 退锡
11 蚀刻QC
P
P
E 编
李霞
E 审
写
核
200-12-24
QAE检查
Q A E 审 核
管制编号：PE-1-A0
管制编号：PE-1-A0
4 退膜
正片线路：L1，L2层印干膜，拍L1层菲林里
板边钻字L1-L2为正字，曝光显影后，L1层线
7
内层二次 图形转移
路除靶标位对应的位置全部覆盖干膜外，其 他位置全部是裸露的铜皮，做L2层线路时， 拍菲林时板边钻字L1-L2为反字，对位以板边
只做L2层线路; L1层使用靶位菲林
三个脚个的1.2mm的7个小孔对位，菲林对位
生 产客 户板 材成 品
L1线路 L2线路
L1-L2制作指示及批量管制卡
00842S041266AE
A 板 B
板 批
= =
发
ROGER RO4350 0.25mm H/HOZ
见分孔图
管 每 卡
料 批 量
A
L1层使用靶位菲林
A
镀孔菲林
dk1-2
SET SET
1单 元单 元源自次 序工序1 开料
2 钻孔
3 除胶渣
4 沉铜板电
特别指示及要求
烤 板
150 ℃
6 H
使用工具为“L1-L2盲孔钻带.1-2”
备注
数量 完成日期 QC签名 MRB/签名
5
内层一次 图形转移
双面印干膜，双面使用镀孔菲林，双面只露 出盲孔对应的焊盘，其它部分全部干膜覆 盖，镀孔工具菲林为：dk1-2
盲埋孔板工艺流程
盲埋孔板工艺流程
一、概述
盲埋孔板是一种常用于铸造行业的工艺，它能够有效地改善铸造件的质量和性能。
在铸造过程中，盲埋孔板的使用可以提高铸件的密封性、抗压性和耐腐蚀性。
下面将介绍盲埋孔板的工艺流程。
二、工艺流程
1. 准备工作
在开始盲埋孔板工艺流程之前，需要准备以下材料和设备： - 盲埋孔板 - 砂型 - 铸造材料 - 铸造设备
2. 制作砂型
首先，将砂型放置在铸造设备上，然后按照设计要求在砂型中制作出孔板的位置。
3. 安装盲埋孔板
将盲埋孔板嵌入到砂型中，确保孔板与砂型表面平整贴合，并且固定牢固。
4. 浇注铸造材料
接下来，将铸造材料加热至适当温度后，倒入砂型中，填充至孔板的位置。
5. 冷却固化
等待铸造材料冷却固化，使其与盲埋孔板紧密结合，形成成型的铸件。
6. 拆模取件
待铸件完全冷却后，拆除砂型，取出铸件，并清理表面杂质。
7. 后续处理
对铸件进行必要的后续处理，如修磨、除渣等，以确保其质量满足要求。
三、注意事项
在盲埋孔板工艺流程中，需要注意以下事项：- 确保孔板的安装位置准确无误，避免出现错位或偏移。
- 控制好铸造材料的温度和浇注速度，以防发生温度过高或
过低的情况。
- 检查铸件质量，确保表面光洁平整，无裂纹或气孔等缺陷。
四、总结
盲埋孔板工艺流程是铸造行业中常见的一种工艺，通过合理的操作和严格的控制，可以获得高质量的铸件。
在实际应用中，需要根据具体需求灵活调整工艺参数，以确保最终产品的性能和质量达到要求。
盲孔之填孔技术
可能是清洗不干净、填孔材料与盲孔内壁结合不牢或后处 理不当所致。解决方案是重新清洗盲孔、更换合适的填孔 材料或加强后处理措施。
盲孔变形或损坏
可能是填孔过程中用力过猛或操作不当所致。解决方案是 掌握正确的填孔技巧和力度，避免对盲孔造成损坏。
04
填孔材料选择与性能要求
Байду номын сангаас
常见填孔材料介绍
03
填孔工艺流程与操作要点
工艺流程简介
01
02
03
04
前处理
对盲孔进行清洗和干燥，去除 油污和杂质，确保填孔材料与
盲孔内壁的良好结合。
填孔材料选择
根据盲孔的尺寸、形状和用途 ，选择合适的填孔材料，如金
属、塑料、陶瓷等。
填孔操作
将选定的填孔材料填充至盲孔 中，确保填满并压实，同时避
免产生气泡和空隙。
发展阶段
随着电子技术的不断进步，填孔技术也得到了快速发展。出现了多种先进的填孔方法，如 电镀填孔、化学镀填孔等。这些方法具有填充效果好、导电性能优异等特点，逐渐在电子 制造领域得到广泛应用。
未来趋势
随着5G、物联网等新兴技术的快速发展，电子产品对高性能、高可靠性的需求不断提升 。未来填孔技术将继续向更高精度、更高效率的方向发展，同时还将探索新的填充材料和 工艺方法，以满足不断升级的市场需求。
不同填孔技术的比较与选择
加工精度
加工效率
机械填孔和化学填孔的加工精度较高，而 激光填孔的加工精度相对较低。
机械填孔和化学填孔的加工效率较低，而 激光填孔的加工效率较高。
适用材料
成本
机械填孔适用于各种材料，化学填孔适用 于导电材料和耐腐蚀材料，而激光填孔适 用于各种金属和非金属材料。
盲埋孔技术
d.L1-8层压板: - 加天那纸或Paco-via阻挡埋盲孔流胶,分 隔钢板与PCB. - 板面除胶磨板面. - PTH line除板面胶,然后磨干净板面.
(3).流程解析:
a.钻L1-2&L7-8盲孔: - L1-2&L7-8盲孔钻带须加补偿. - 板边须有层数标志.
b.L1-2&L7-8盲孔电镀: - 与正常图电要求可能不一样,须依lot卡 及MI要求做.
c.L2,L3,L6,L7内层制作: - L2,L3,L6,L7为内层菲林. - L1,L4,L5,L8为工具孔菲林. - 盲孔层之内层菲林补偿须与钻盲孔的补偿 一致. d.L1-4&L5-8压板: - 须加天那纸或Paco-via分隔钢板和PCB. e.测量L2,L3,L6,L7层x,y方向的x光点: - 所测数据为确定L1-4&L5-8盲孔钻带补偿数 及L4-5内层菲林补偿.
埋孔结构: L5-10埋孔
压板测L6,L8,L9x,y方向的X光点值冲SP孔 锣板边钻L5-10埋孔L5-10埋沉铜L5-10 埋孔电镀L2,L3,L4,L5,L10,L11,L12,L13内层 制作棕化L1-14层压板钻L1-14层通孔 正常流程
三.盲/埋孔板制作流程实例讲解:
1.一次盲孔板(SR2066):
(1).排板结构:
5mil H/H oz 1080 x 1 4mil H/H oz 1080 x1 5mil H/H oz
盲孔结构 L1-2 & L5-6盲孔
(2).制作流程: 界料 钻L1-2&L5-6盲孔 L1-2 & L5-6盲孔沉铜 L1-2&L5-6盲孔电镀 L2,L3,L4,L5内层制作 压板 锣板边 板面除胶磨板面胶 钻L1-6通孔正常流程 (3).流程分析: a.钻L1-2 & L5-6盲孔: - 盲孔钻带须加补偿. - 板边须有层数标记.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热循环 -65℃/125℃ 0/832BVH
0/832TH
2006/06/10
Prepared By Level
24
D/C与PPR区别
Through Hole Throwing Power
100%
Throwing Power %
90% 80% 70% 60% 50%
10ASF.DC 20ASF.DC 10ASF.PPR 20ASF.PPR
玻纤突出在化铜时同 样会产生不良，导致 填孔整体填满度上受 影响。
2006/06/10 Prepared By Level 23
填孔可靠度测试
实心填满之镀铜其导通可靠度自然绝佳，以下为 互连用途的通孔及盲孔在三种不同信赖度测试结 果：
漂锡 288℃/5次 0/152BVH
0/20TH
热油 260℃/100次 0/152BVH
薄
厚
从上图来看,当板厚增加、电流密度增大时，可以 明显看出PPR的分布力要优于DC;反之则DC又会 比PPR来的更好。
2006/06/10 Prepared By Level 25
D/C与PPR区别
DC填孔
优点：
传统整流 操作方便
PPR填孔
优点：
厚板深孔之分布较佳 板面图形之分布与外 形较好 经由波形调整的协助 而有较好的填孔能力
20
化学铜对填孔的影响
化学铜厚度太薄又未能彻底覆盖盲孔时,其填孔 效果也不如化学铜层品质良好之盲孔;
一般来说,化学铜层厚度应该超过12u’’,盲孔比 较容易填平;
2006/06/10
Prepared By Level
21
化学铜对填孔的影响
化学铜面氧化也会对填孔不利，为了清楚明了 此种影响起见，刻意将完成化铜的盲孔板，先 放在120℃的烤箱里烘烤5H,之后进行填孔镀铜 到0.2mil时，取出试镀板检查盲孔底部镀铜层 向上填起的效果，结果全无填镀的出现；
2006/06/10
Prepared By Level
17
光剂分解物对填孔的影响
有活性光泽剂副产物(BPU),刻意以不同浓度的 方式加入全新的镀铜液中,发现当副产物浓度越 高时,填孔能力越差;
2006/06/10
Prepared By Level
18
待镀板的影响
盲孔是否能够完整又可靠的填平,除了盲孔孔径 与孔深影响以外,还有以下会影响:
Normal镀铜参数
参数
五水硫酸铜 硫酸 氯离子 Brightner Leveller 电流密度 温度
目标值
65g/L 200g/L 50PPM 0.5ml/L 20ml/L 20ASF 24℃
范围
60~90g/L 190~210g/L 40~60PPM 0.3~0.8ml/L 15~25ml/L 10~25ASF 22~26 ℃
2006/06/10 Prepared By Level 8
制程化学参数
镀铜液中无机物成份： 硫酸铜 硫酸 氯化物(HCL)
硫酸铜浓度提升时,填孔的 效果比较好.但是对于通孔 的分布力确刚好相反,也就 是当硫酸铜浓度增加时,通 孔铜厚的分布反而下降.
2006/06/10 Prepared By Level
不同硫酸铜浓度填孔差异
9
制程化学参数
以下为不同硫酸铜浓度在不同电流密度下通孔贯 孔能力.
100% 90% 80%
T/P
70% 60% 50% 75g/L 130g/L
硫酸铜浓度
1.0ASD 2.0ASD
200g/L
2Hale Waihona Puke 06/06/10Prepared By Level
10
制程物理参数
镀铜物理参数分别为： 电流密度 搅拌 镀铜厚度 温度 供电方式(DC或者PPR)
填孔前的板子存放时间与环境也对填孔能力有 很大的影响，研究者刻意将待填孔板存放在未 做温湿度管控的环境下3周，发现此种老化板 比完全相同的全新板，在填孔能力方面的确相 差很多。
2006/06/10 Prepared By Level 22
基材对填孔的影响
无玻纤补强者其填孔 能力优于有玻纤者， 且当玻纤已经突出孔 壁者，更会对填镀造 成负面影响。
PPR填孔参数
参数 目标值 范围
120~140g/L 180~200g/L 40~60PPM 0.5~1.5ml/L 4.0~6.0ml/L 10~30ASF 五水硫酸铜 130g/L 190g/L 硫酸 50PPM 氯离子 添加剂VFA 1.0ml/L 添加剂VFB 5.0ml/L 20ASF 电流密度 正反电流比 1A/0.5A 正反时间比 1/0.5ms 温度 20℃
缺点：
厚板通孔之分布力不 足 板面图形分布力差
缺点：
控制参数增多 须使用PPR专用之供 电设备
26
2006/06/10
Prepared By Level
结论
现行填孔镀铜无论是采用DC或PPR,均已获得可 靠又稳定的效果;各种添加剂系统亦可按照客户的 需求而适当调整,使得量产的伸缩空间很大; 预期未来此种填孔技术还将会大受欢迎,原因:
2006/06/10 Prepared By Level 3
叠孔的制作流程对比
公司叠孔制作流程：
Laser 镀盲孔 树脂塞孔 砂带研磨 镀盲孔面铜 填孔电镀
填孔制作流程
Laser
压合
2006/06/10 Prepared By Level
压合
4
叠孔不同流程图片对比
公司叠孔制作流程： 填孔制作流程
2006/06/10
Prepared By Level
11
物理参数之说明
电流密度： 一般而言,电流 密度越高其填孔 率越差,且盲孔 之深度越深者, 此种效果越明显; 填充率不佳者不 但盲孔填不平, 而且还可能会形 成包夹在内的堵 死空洞;
2006/06/10 Prepared By Level 12
组装密度增加; 盲孔填满后可靠度增加,其中垫内盲孔之得以填平,对 于组装之贡献功不可没.
2006/06/10
Prepared By Level
27
The End !
2006/06/10
Prepared By Level
28
2006/06/10
Prepared By Level
7
填孔的原理
运载剂： 主要是聚氧烷基式大分子量式化合 物，协同氯离子一起吸附在阴极表 面高电流区，降低镀铜速率. 光泽剂： 主要是含硫的小分子量化合物,吸附 在阴极表面低电流区，可排挤掉已 附着的运载剂,而加速镀层的沉积. 整平剂： 主要是含氮的杂环类或非杂环类芳 香族化学品,可在突出点高电流区赶 走已着落的光泽剂粒子,从而压抑该 区之快速镀铜,使得全板面铜厚更为 均匀.
18~23 ℃
15
2006/06/10
Prepared By Level
填孔最佳参数
D/C填孔参数
参数 五水硫酸铜 硫酸 氯离子 添加剂VFA 添加剂VFB 电流密度 温度 目标值 200g/L 100g/L 50PPM 2.0ml/L 20ml/L 15ASF 23℃ 范围 190~210g/L 90~110g/L 40~60PPM 1.5~2.5ml/L 15~30ml/L 10~20ASF 22~25 ℃
2006/06/10 Prepared By Level 2
填孔电镀之优点
协助推动垫内盲孔或堆叠盲孔的设计理念 可以防止镀铜中盲孔孔口的不良闭合，而 导致镀铜液夹存在内；且填平后更可以减 少焊点焊料中吹气所形成的空洞； 镀铜填孔与电性互连可以一次完成；
盲孔电镀填孔后的可靠度与导电品质均比 其它导电性填膏更好；
2006/06/10
Prepared By Level
14
填孔最佳参数
D/C填孔参数
参数 五水硫酸铜 硫酸 氯离子 添加剂VFA 添加剂VFB 电流密度 温度 目标值 200g/L 100g/L 50PPM 2.0ml/L 20ml/L 15ASF 23℃ 范围 190~210g/L 90~110g/L 40~60PPM 1.5~2.5ml/L 15~30ml/L 10~20ASF 22~25 ℃
物理参数之说明
槽液之搅拌：
良好的搅拌是填 孔的重要因素;
空气搅拌与槽液 喷流搅拌对比, 喷流搅拌对盲孔 填充率及均匀性 均好于空气搅拌.
2006/06/10
Prepared By Level
13
物理参数之说明
镀铜厚度：
镀铜厚度越厚时,填孔率也越好; 当填孔口径增大时,则需要更多的铜量去填充, 困难度也随之增加;
2006/06/10
Prepared By Level
16
光剂分解物对填孔的影响
在生产过程中，光泽剂分解后会在槽液中不断 的累积，使得填孔能力不断的下降；
停机过程中产生的化学分解；
操作过程中产生的电化学的分解；
通常有机副产物多半呈钝态，不影响镀铜的效 果；但是某些光泽剂的副产物(BPU)却会在电 化反应中展现活性，影响填充电镀效果。
2006/06/10
Prepared By Level
5
填孔电镀之目标
填孔率： 当盲孔孔径在3.2~4.8mil,孔深在2~3.2mil且 在平均镀铜厚度达到1mil时，其填孔率目标 希望超过80%以上。
A
B
2006/06/10
Prepared By Level
6
填孔的原理
以直流方式加速盲孔内镀铜而使之填平， 其主要机理是得自有机添加剂的参与； 电镀过程中，刻意让孔内的光泽剂(加速镀 铜者)浓度增加，让板面之光泽剂浓度减少， 如此将使得孔内铜厚超过面铜，凹陷区域 得以填平；
