螺栓规格尺寸对照表

螺栓规格尺寸对照表
1. 螺栓规格分类
螺栓是一种常用的固定连接元件，按照螺纹形状和使用场景的不同，可以分为普通螺栓、高强螺栓、螺柱等多种类型。

在实际应用中，了解螺栓的规格参数对于正确选择和使用螺栓至关重要。

2. 螺栓尺寸对照表
下表列出了常见的螺栓规格尺寸对照表，供参考：
螺栓规格直径（mm）长度（mm）
M4 4 10
M5 5 12
M6 6 15
M8 8 20
M10 10 25
3. 螺栓材质选择
除了尺寸之外，螺栓的材质也是选择的关键因素。

常见的螺栓材质包括碳钢、合金钢、不锈钢等，根据使用环境和承受力大小选择适合的材质是确保螺栓连接牢固的重要保障。

4. 使用注意事项
在使用螺栓时，需要注意以下几个问题： - 拧紧力度：螺栓拧紧力度不宜过大或过小，需要根据螺栓规格和承受力来确定适当的力度； - 表面处理：对于在恶劣环境中使用的螺栓，应考虑进行防腐蚀处理，以延长使用寿命； - 定期检查：定期检查螺栓的连接状态，如发现松动或变形应及时更换。

5. 结语
螺栓作为机械设备中常用的连接元件，其规格尺寸对照表对于正确选择和使用螺栓至关重要。

通过了解不同规格的螺栓尺寸和材质选择，可以有效提高螺栓连接的可靠性和安全性。

在使用过程中，注意螺栓的拧紧力度，表面处理和定期检查，可以保障螺栓连接的稳定性和耐久性。

螺栓螺钉通孔尺寸

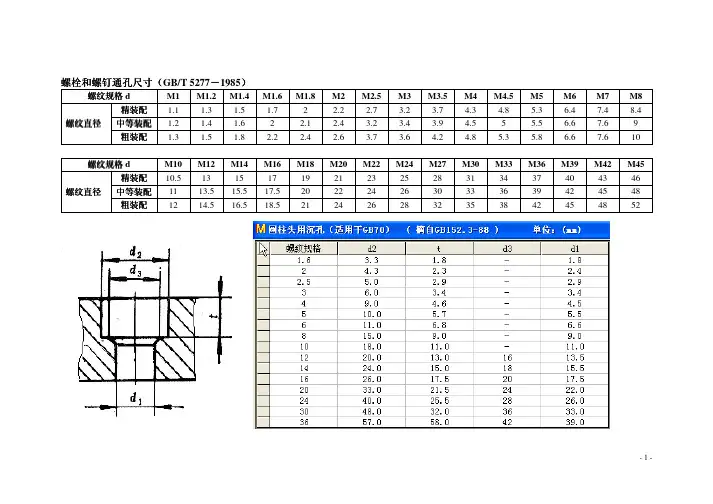

螺栓和螺钉通孔尺寸螺栓和螺钉通孔尺寸（（GB/T 5277－1985）螺纹规格d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M4.5 M5 M6 M7 M8 螺纹直径精装配 1.1 1.3 1.5 1.7 2 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.4 7.4 8.4 中等装配 1.2 1.4 1.6 2 2.1 2.4 3.2 3.4 3.9 4.5 5 5.5 6.6 7.6 9 粗装配1.31.51.82.22.42.63.73.64.24.85.35.86.67.610螺纹规格dM10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 螺纹直径精装配 10.5 13 15 17 19 21 23 25 28 31 34 37 40 43 46 中等装配 11 13.5 15.5 17.5 20 22 24 26 30 33 36 39 42 45 48 粗装配1214.516.518.521242628323538424548521、括号内规格尽量不采用。

2、M3～M20为商品规格，其它为通用规格。

3、材料/力学性能钢/8.8, 12.9不锈钢 / ≤M20时为A2-70; ＞M20时为A2-50. 标记示例标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。

2、材料/力学性能：钢/ 4.8。

标记示例标记示例：：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H 型十字槽沉头螺钉：螺钉 GB819-85 M5×201. C 级垫圈没有Ra3.2和去毛刺的要求。

2. C 级适用于中等装配系列，A 级适用于精装配系列。

螺栓螺钉通孔尺寸

螺栓和螺钉通孔尺寸螺栓和螺钉通孔尺寸（（GB/T 5277－1985）螺纹规格d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M4.5 M5 M6 M7 M8 螺纹直径精装配 1.1 1.3 1.5 1.7 2 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.4 7.4 8.4 中等装配 1.2 1.4 1.6 2 2.1 2.4 3.2 3.4 3.9 4.5 5 5.5 6.6 7.6 9 粗装配1.31.51.82.22.42.63.73.64.24.85.35.86.67.610螺纹规格dM10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 螺纹直径精装配 10.5 13 15 17 19 21 23 25 28 31 34 37 40 43 46 中等装配 11 13.5 15.5 17.5 20 22 24 26 30 33 36 39 42 45 48 粗装配1214.516.518.521242628323538424548521、括号内规格尽量不采用。

2、M3～M20为商品规格，其它为通用规格。

3、材料/力学性能钢/8.8, 12.9不锈钢 / ≤M20时为A2-70; ＞M20时为A2-50. 标记示例标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。

2、材料/力学性能：钢/ 4.8。

标记示例标记示例：：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H 型十字槽沉头螺钉：螺钉 GB819-85 M5×201. C 级垫圈没有Ra3.2和去毛刺的要求。

2. C 级适用于中等装配系列，A 级适用于精装配系列。

各种螺钉尺寸-标准螺钉尺寸表

螺栓和螺钉通孔尺寸（GB/T5277-1985）螺纹规格d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8螺纹直径精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45螺纹直径精装配10.51315171921232528313437404346中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.52124262832353842454852螺纹规格d2t d3dlL6 3.3 1.8—L82 4.3 2.3一2,4^72.5 5.0 2.9— 2.93 6.D 3.4—3*4L49.0 4.6— 4.551口,0 5.7— 5.561L06・8— 6.6815.0取0一9,0101E・0IL0—11.01220.013.01613.51424.0IE.01815.61626.017.62017,52033.02L52422.口2440.02E.5282S.0匚304g.032,03633,0355T.058・04239.0M国柱头用沉孔（适用千GET口）（摘白GE152.3T8）单位:M沉头用沉孔(,自GB152.2-88:螺纹规格d2t%dl1*6 3.7L0L82 4.5 1.2242.5 5.6 1.5N93 6.4 1.6 3.43,58,4 2.4 3.949.62,74・5510.6 2.7 5.5612.6 3.3 6.GB17.6 4.69.01020.3 5.011.1224.4 6.013.61428.47.015.51632.48.017.52040.41Q.032,一螺纹规格d2d3dl 1,65— 1.S2S— 2.42.58—— 2.9P39— 3.4 410—■工5511——5・5613—6,6813=乱01022——IL0 12251613,514301315.516332017*518362220,020402422.0 P2*******—244828262753333030613633—133663936 367142393975454242S2434545E9514843985652521076056561126362二601187266 641257670 M六角头螺栓和六角螺母用沆孔(将自GB1取.4-881、括号内规格尽量不米用。

螺丝型号及尺寸规格表

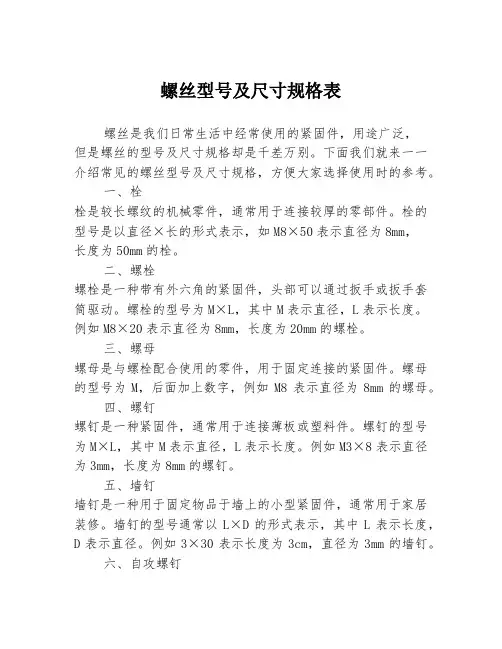

螺丝型号及尺寸规格表螺丝是我们日常生活中经常使用的紧固件，用途广泛，但是螺丝的型号及尺寸规格却是千差万别。

下面我们就来一一介绍常见的螺丝型号及尺寸规格，方便大家选择使用时的参考。

一、栓栓是较长螺纹的机械零件，通常用于连接较厚的零部件。

栓的型号是以直径×长的形式表示，如M8×50表示直径为8mm，长度为50mm的栓。

二、螺栓螺栓是一种带有外六角的紧固件，头部可以通过扳手或扳手套筒驱动。

螺栓的型号为M×L，其中M表示直径，L表示长度。

例如M8×20表示直径为8mm，长度为20mm的螺栓。

三、螺母螺母是与螺栓配合使用的零件，用于固定连接的紧固件。

螺母的型号为M，后面加上数字，例如M8表示直径为8mm的螺母。

四、螺钉螺钉是一种紧固件，通常用于连接薄板或塑料件。

螺钉的型号为M×L，其中M表示直径，L表示长度。

例如M3×8表示直径为3mm，长度为8mm的螺钉。

五、墙钉墙钉是一种用于固定物品于墙上的小型紧固件，通常用于家居装修。

墙钉的型号通常以L×D的形式表示，其中L表示长度，D表示直径。

例如3×30表示长度为3cm，直径为3mm的墙钉。

六、自攻螺钉自攻螺钉是一种尖端钻孔的紧固件，通常用于连接金属板或塑料件。

自攻螺钉的型号为M×L，其中M表示直径，L表示长度。

例如M3×8表示直径为3mm，长度为8mm的自攻螺钉。

七、内六角螺丝内六角螺丝是一种带有内六角孔的螺丝，通常用于连接较小的零部件。

内六角螺丝的型号为M×L，其中M表示直径，L表示长度。

例如M4×20表示直径为4mm，长度为20mm的内六角螺丝。

八、铆钉铆钉是一种通过铆接方式连接物品的紧固件，通常用于金属板的连接。

铆钉的型号通常以杆径×长度的形式表示，例如3×8表示杆径为3mm，长度为8mm的铆钉。

以上就是常见的螺丝型号及尺寸规格表，希望能对大家的使用选购有所帮助。

各种螺钉尺寸-标准螺钉尺寸表

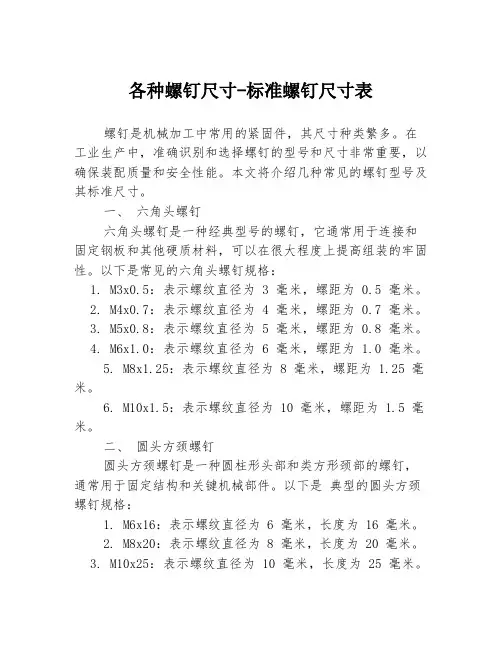

各种螺钉尺寸-标准螺钉尺寸表螺钉是机械加工中常用的紧固件，其尺寸种类繁多。

在工业生产中，准确识别和选择螺钉的型号和尺寸非常重要，以确保装配质量和安全性能。

本文将介绍几种常见的螺钉型号及其标准尺寸。

一、六角头螺钉六角头螺钉是一种经典型号的螺钉，它通常用于连接和固定钢板和其他硬质材料，可以在很大程度上提高组装的牢固性。

以下是常见的六角头螺钉规格：1. M3x0.5：表示螺纹直径为 3 毫米，螺距为 0.5 毫米。

2. M4x0.7：表示螺纹直径为 4 毫米，螺距为 0.7 毫米。

3. M5x0.8：表示螺纹直径为 5 毫米，螺距为 0.8 毫米。

4. M6x1.0：表示螺纹直径为 6 毫米，螺距为 1.0 毫米。

5. M8x1.25：表示螺纹直径为 8 毫米，螺距为 1.25 毫米。

6. M10x1.5：表示螺纹直径为 10 毫米，螺距为 1.5 毫米。

二、圆头方颈螺钉圆头方颈螺钉是一种圆柱形头部和类方形颈部的螺钉，通常用于固定结构和关键机械部件。

以下是典型的圆头方颈螺钉规格：1. M6x16：表示螺纹直径为 6 毫米，长度为 16 毫米。

2. M8x20：表示螺纹直径为 8 毫米，长度为 20 毫米。

3. M10x25：表示螺纹直径为 10 毫米，长度为 25 毫米。

4. M12x30：表示螺纹直径为 12 毫米，长度为 30 毫米。

5. M16x40：表示螺纹直径为 16 毫米，长度为 40 毫米。

三、螺柱螺柱是一种可拆卸的定位连接件，在装配中扮演着重要的角色。

螺柱通常有锥头和圆头两种形式。

以下是常见的螺柱规格：1. M6x20：表示螺纹直径为 6 毫米，长度为 20 毫米。

2. M8x25：表示螺纹直径为 8 毫米，长度为 25 毫米。

3. M10x30：表示螺纹直径为 10 毫米，长度为 30 毫米。

4. M12x35：表示螺纹直径为 12 毫米，长度为 35 毫米。

5. M16x40：表示螺纹直径为 16 毫米，长度为 40 毫米。

各种螺钉尺寸-标准螺钉尺寸表

螺纹规格d M1M1.2M1.4M1.6M1.8M2M2.5M3M3.5M4M4.5M5M6M7M8螺纹直径精装配 1.1 1.3 1.5 1.72 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.47.48.4中等装配 1.2 1.4 1.62 2.1 2.4 3.2 3.4 3.9 4.55 5.5 6.67.69粗装配 1.3 1.5 1.8 2.2 2.4 2.6 3.7 3.6 4.2 4.8 5.3 5.8 6.67.610螺纹规格d M10M12M14M16M18M20M22M24M27M30M33M36M39M42M45螺纹直径精装配10.51315171921232528313437404346中等装配1113.515.517.52022242630333639424548粗装配1214.516.518.52124262832353842454852精品精品1、括号内规格尽量不采用。

2、M3～M20为商品规格，其它为通用规格。

3、材料/力学性能钢/8.8, 12.9不锈钢/ ≤M20时为A2-70; ＞M20时为A2-50.标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉GB70-85 M5×20精品1、括号内规格尽量不采用。

2、材料/力学性能：钢/ 4.8。

标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H型十字槽沉头螺钉：螺钉GB819-85 M5×20精品1. C级垫圈没有Ra3.2和去毛刺的要求。

2. C级适用于中等装配系列，A级适用于精装配系列。

3. GB848-85主要用于带圆柱头螺钉，其他用于标准六角螺栓、螺钉和螺母。

材料力学性能等级：钢100HV标记示例：标准系列、公称尺寸d=8mm，性能等级为100HV级、不经表面处理的平垫圈：垫圈GB95—85 8 100HV材料力学性能等级：钢200HV; 奥氏体不锈钢A200标记示例：标准系列、公称尺寸d=8mm，性能等级为200HV级、不经表面处理的平垫圈：垫圈GB97.1—85 8 200HV精品材料力学性能等级：钢300HV; 奥氏体不锈钢A350标记示例：标准系列、公称尺寸d=8mm，性能等级为300HV级、倒角型、不经表面处理的平垫圈：垫圈GB97.2—85 8 300HV1、尽可能不采用括号内规格。

螺母尺寸对照表

螺母尺寸对照表
螺母是机械设备中常用的紧固件，其规格尺寸的选择直接影响到设备的装配质量和使用效果。

为了正确选择螺母的尺寸，以下是螺母尺寸对照表，供大家参考：
1. M1.6螺母：对应螺钉直径1.6mm，螺纹间距0.35mm。

2. M2螺母：对应螺钉直径2mm，螺纹间距0.4mm。

3. M2.5螺母：对应螺钉直径2.5mm，螺纹间距0.45mm。

4. M3螺母：对应螺钉直径3mm，螺纹间距0.5mm。

5. M4螺母：对应螺钉直径4mm，螺纹间距0.7mm。

6. M5螺母：对应螺钉直径5mm，螺纹间距0.8mm。

7. M6螺母：对应螺钉直径6mm，螺纹间距1mm。

8. M8螺母：对应螺钉直径8mm，螺纹间距1.25mm。

9. M10螺母：对应螺钉直径10mm，螺纹间距1.5mm。

10. M12螺母：对应螺钉直径12mm，螺纹间距1.75mm。

以上是常见螺母规格的尺寸对照表，大家在选择螺母时可以根据实际需要来对照表中的规格进行选择，以确保装配的质量和稳固性。

希望以上信息能对大家有所帮助。

国标自攻螺丝详细尺寸表

国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。

那么使用起来就方便多了。

下面深圳市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。

螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示T apping Type.Ex: M3 x 6 –PPB, T apping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示T apping T ype.Ex: M3 x 6 –PPB, T apping T ype:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…et c.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50” 长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50” 长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50” 长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50” 长, PPB 注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50” 长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm螺丝规格表螺丝螺纹牙规格牙距mm成品外径线径类别规格牙距成品外径线径最大最小±0.02mm每英寸最大最小±0.02mm距表螺钉规格表深圳市创固螺丝类别国标粗牙M1.40.031.381.341.16英制粗牙1/840 3.1453.032.70 M1.0. 1.6 1.6 1.425/3323.945 3. 3.386 0°7358155°2795M2.0.401.981.891.683/1624 4.7324.5924.00M2.30.402.282.191.981/420 6.3206.1655.45M2.50.452.482.382.155/16187.9057.7376.94M3.0.502.982.882.603/8169.4909.3128.40M3.50.603.473.363.027/161411.0710.889.84M4.0.703.983.833.401/21212.6612.4611.22M4.50.754.474.363.889/161214.2514.012.81M5. 00.804.984.834.305/81115.8315.6114.27M6. 01.005.975.825.18美制粗牙60°4#40 2.8242.6952.37M7. 01.006.976.826.185#40 3.1543.0262.69M8. 01.257.967.797.026#32 3.4843.3332.91M9. 01.258.968.798.018#32 4.1423.9913.57M101.509.969.778.8410#24 4.84.6184.05M111.5010.9710.739.8412#24 5.4615.2794.70M121.7511.9511.7610.71/420 6.3221175.45M142.0013.9513.7412.51/3187.9077.6876.93M162.0015.9515.7414.53/8169.4919.2548.40M182.5017.9517.7116.24/91411.0810.829.83M202.5019.9519.7118.21/21312.6612.3911.32国标细牙6 0°M4.0.53.973.863.584/71214.2513.9612.8M4.50.54.474.364.075/81115.8315.5314.2M5.0. 4.9 4.8 4.57美4#48 2.827 2. 2.440576制细牙60°71 3M6. 00.755.975.855.415#44 3.1573.0362.73M7. 00.756.976.856.416#40 3.4843.3563.02M8. 01.007.977.837.248#36 4.1454.0063.63M9. 01.008.978.838.2410#32 4.8034.6514.23M101.009.979.829.2312#28 5.4615.2964.81M101.259.969.819.071/428 6.3246.165.68M121.2511.9711.7611.075/16247.9097.7277.16M121.5011.9611.7910.893/8249.4979.3158.74M141.5013.9613.7912.897/162011.0810.8710.18M161.5015.9615.7914.891/22012.6712.4611.76M181.5017.9517.7816.869/161814.2514.0313.25M201.5019.9519.6518.855/818。

螺栓螺钉通孔尺寸

螺栓和螺钉通孔尺寸螺栓和螺钉通孔尺寸（（GB/T 5277－1985）螺纹规格d M1 M1.2 M1.4 M1.6 M1.8 M2 M2.5 M3 M3.5 M4 M4.5 M5 M6 M7 M8 螺纹直径精装配 1.1 1.3 1.5 1.7 2 2.2 2.7 3.2 3.7 4.3 4.8 5.3 6.4 7.4 8.4 中等装配 1.2 1.4 1.6 2 2.1 2.4 3.2 3.4 3.9 4.5 5 5.5 6.6 7.6 9 粗装配1.31.51.82.22.42.63.73.64.24.85.35.86.67.610螺纹规格dM10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 螺纹直径精装配 10.5 13 15 17 19 21 23 25 28 31 34 37 40 43 46 中等装配 11 13.5 15.5 17.5 20 22 24 26 30 33 36 39 42 45 48 粗装配1214.516.518.521242628323538424548521、括号内规格尽量不采用。

2、M3～M20为商品规格，其它为通用规格。

3、材料/力学性能钢/8.8, 12.9不锈钢 / ≤M20时为A2-70; ＞M20时为A2-50. 标记示例标记示例：螺纹规格d=M5, 公称长度l=20mm, 性能等级为8.8级，表面氧化的内六角圆柱头螺钉：螺钉 GB70-85 M5×201、括号内规格尽量不采用。

2、材料/力学性能：钢/ 4.8。

标记示例标记示例：：螺纹规格d=M5, 公称长度l=20mm, 性能等级为4.8级，不经表面处理的H 型十字槽沉头螺钉：螺钉 GB819-85 M5×201. C 级垫圈没有Ra3.2和去毛刺的要求。

2. C 级适用于中等装配系列，A 级适用于精装配系列。
