各种链路冗余(聚合)介绍

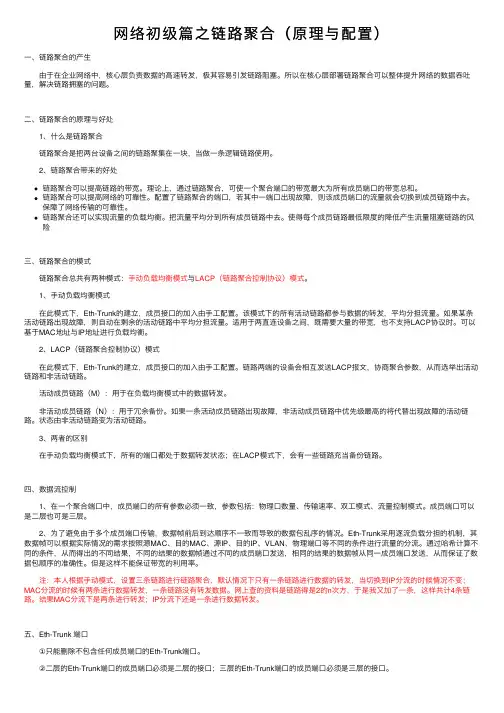

网络初级篇之链路聚合（原理与配置）
⽹络初级篇之链路聚合（原理与配置）⼀、链路聚合的产⽣ 由于在企业⽹络中，核⼼层负责数据的⾼速转发，极其容易引发链路阻塞。
所以在核⼼层部署链路聚合可以整体提升⽹络的数据吞吐量，解决链路拥塞的问题。
⼆、链路聚合的原理与好处 1、什么是链路聚合 链路聚合是把两台设备之间的链路聚集在⼀块，当做⼀条逻辑链路使⽤。
2、链路聚合带来的好处链路聚合可以提⾼链路的带宽。
理论上，通过链路聚合，可使⼀个聚合端⼝的带宽最⼤为所有成员端⼝的带宽总和。
链路聚合可以提⾼⽹络的可靠性。
配置了链路聚合的端⼝，若其中⼀端⼝出现故障，则该成员端⼝的流量就会切换到成员链路中去。
保障了⽹络传输的可靠性。
链路聚合还可以实现流量的负载均衡。
把流量平均分到所有成员链路中去。
使得每个成员链路最低限度的降低产⽣流量阻塞链路的风险三、链路聚合的模式 链路聚合总共有两种模式：⼿动负载均衡模式与LACP（链路聚合控制协议）模式。
1、⼿动负载均衡模式 在此模式下，Eth-Trunk的建⽴，成员接⼝的加⼊由⼿⼯配置。
该模式下的所有活动链路都参与数据的转发，平均分担流量。
如果某条活动链路出现故障，则⾃动在剩余的活动链路中平均分担流量。
适⽤于两直连设备之间，既需要⼤量的带宽，也不⽀持LACP协议时。
可以基于MAC地址与IP地址进⾏负载均衡。
2、LACP（链路聚合控制协议）模式 在此模式下，Eth-Trunk的建⽴，成员接⼝的加⼊由⼿⼯配置。
链路两端的设备会相互发送LACP报⽂，协商聚合参数，从⽽选举出活动链路和⾮活动链路。
活动成员链路（M）：⽤于在负载均衡模式中的数据转发。
⾮活动成员链路（N）：⽤于冗余备份。
如果⼀条活动成员链路出现故障，⾮活动成员链路中优先级最⾼的将代替出现故障的活动链路。
状态由⾮活动链路变为活动链路。
3、两者的区别 在⼿动负载均衡模式下，所有的端⼝都处于数据转发状态；在LACP模式下，会有⼀些链路充当备份链路。
四、数据流控制 1、在⼀个聚合端⼝中，成员端⼝的所有参数必须⼀致，参数包括：物理⼝数量、传输速率、双⼯模式、流量控制模式。
链路冗余技术
链路冗余技术：保障您网络通畅的最佳方案网络通信时常发生因链路故障而失去连接的现象，导致网络中断和数据丢失。
这种情况下，链路冗余技术可以帮助您保障网络的稳定性和可靠性。
在一般的网络架构中，通过在通信的路径上增加多条链路，同时对传输的数据进行备份存储，实现对链路的冗余备份，避免单点故障，并增加网络的吞吐量和带宽利用率。
目前比较常见的链路冗余技术有VRRP（Virtual Router Redundancy Protocol）、HSRP （Hot Standby Router Protocol）、GLBP（Gateway Load Balancing Protocol）等。
VRRP技术通过虚拟路由器实现链路冗余，当主路由器出故障时，备用路由器可以实时接管主路由器的工作。
而HSRP则通过选主机制确保高可用性的路由器成为主机，并通过心跳检测机制不断监测链路的连接状态、负载均衡等情况。
GLBP技术则是一种较为高级的链路冗余技术，可以实现对多个网关的负载均衡和链路的冗余备份，效果更加优异。
通过采用链路冗余技术，可以有效地消除网络故障带来的影响，降低企业的维护成本并提高网络的可用性。
如果您的企业需要一种高效可靠的网络保障技术，不妨考虑使用链路冗余技术。
链路聚合技术介绍
链路聚合技术介绍一、聚合原理链路聚合技术是一种将多个物理链路组合成一个逻辑链路的方法，以提高网络的带宽和可靠性。
通过链路聚合，可以将多个物理链路捆绑在一起，形成一个聚合链路，从而提供更高的带宽和冗余性。
二、聚合类型链路聚合可以根据不同的标准进行分类。
根据聚合链路的动态性，可以分为静态聚合和动态聚合。
静态聚合是指预先配置好的聚合链路，而动态聚合则是指根据网络状况动态调整的聚合链路。
根据聚合链路的实现方式，可以分为以太网聚合和IP层聚合。
三、聚合优势链路聚合技术具有以下优势：1. 提高带宽：通过将多个物理链路组合在一起，可以提供更高的带宽，满足高带宽应用的需求。
2. 增加冗余性：通过捆绑多个物理链路，可以提供冗余性，确保网络的高可用性。
3. 简化网络管理：通过链路聚合，可以将多个物理链路统一管理，简化网络管理的复杂性。
四、聚合协议链路聚合通常使用以下协议：1. LACP（Link Aggregation Control Protocol）：是一种用于动态建立链路聚合的协议，通过LACP协议，可以自动发现可用的物理链路并建立聚合链路。
2. LAG（Link Aggregation Group）：是一种静态配置的链路聚合方式，需要在网络设备上手动配置LAG参数，以建立聚合链路。
五、聚合实现链路聚合的实现需要考虑以下几个方面：1. 确定聚合方式：根据实际需求选择静态聚合或动态聚合方式。
2. 选择物理链路：选择可用的物理链路进行聚合。
3. 配置聚合参数：根据所选的聚合方式和物理链路，配置相应的聚合参数，如MAC地址、IP地址等。
4. 测试聚合链路：在配置完成后，需要对聚合链路进行测试，确保其正常工作。
六、聚合模式常见的链路聚合模式包括负载均衡和主备两种模式。
在负载均衡模式下，数据流量会被均匀分配到各个物理链路上，以充分利用带宽资源。
在主备模式下，主链路用于数据传输，备链路则作为主链路的备份，以提高网络的可靠性。

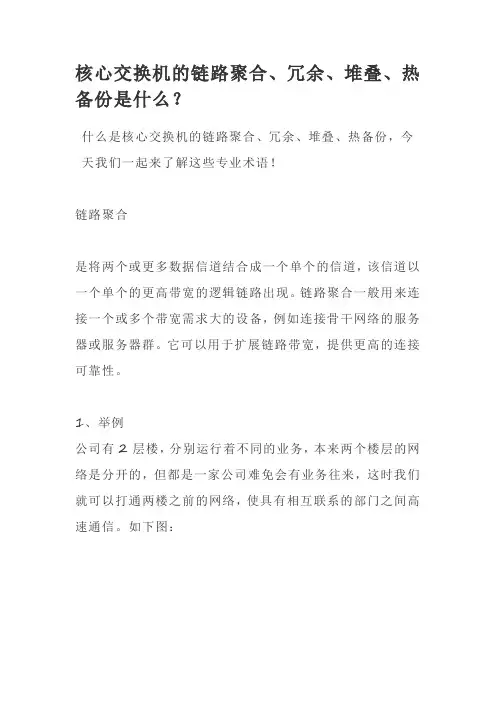

核心交换机的链路聚合、冗余、堆叠、热备份是什么？
核心交换机的链路聚合、冗余、堆叠、热备份是什么？什么是核心交换机的链路聚合、冗余、堆叠、热备份，今天我们一起来了解这些专业术语！链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。
链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。
它可以用于扩展链路带宽，提供更高的连接可靠性。
1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。
如下图：如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB 之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。
同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。
创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。
2、实现配置步骤：在SwitchA上创建Eth-Trunk1并配置为LACP模式。
SwitchB配置过程与SwitchA类似，不再赘述system-view[HUAWEI] sysname SwitchA[SwitchA]interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit配置SwitchA上的成员接口加入Eth-Trunk。
SwitchB配置过程与SwitchA 类似，不再赘述[SwitchA] interface gigabitethernet 0/0/1[SwitchA-GigabitEthernet0/0/1] eth-trunk 1[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet0/0/2[SwitchA-GigabitEthernet0/0/2] eth-trunk 1[SwitchA-GigabitEthernet0/0/2] quit[SwitchA] interface gigabitethernet0/0/3[SwitchA-GigabitEthernet0/0/3] eth-trunk 1[SwitchA-GigabitEthernet0/0/3] quit在SwitchA上配置系统优先级为100，使其成为LACP主动端[SwitchA] lacp priority 100在SwitchA上配置活动接口上限阈值为2[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] max active-linknumber 2[SwitchA-Eth-Trunk1] quit在SwitchA上配置接口优先级确定活动链路[SwitchA] interface gigabitethernet0/0/1[SwitchA-GigabitEthernet0/0/1] lacp priority 100[SwitchA-GigabitEthernet0/0/1] quit[SwitchA] interface gigabitethernet0/0/2[SwitchA-GigabitEthernet0/0/2] lacp priority 100[SwitchA-GigabitEthernet0/0/2] quit 链路冗余为了保持网络的稳定性，在多台交换机组成的网络环境中，通常都使用一些备份连接，以提高网络的效率、稳定性，这里的备份连接也称为备份链路或者冗余链路。
链路聚合的概念和作用
链路聚合的概念和作用链路聚合（Link Aggregation）是一种网络技术，它可以将多个物理链路合并成一个逻辑链路，从而提高网络的性能和可靠性。
链路聚合的作用主要表现在以下几个方面：1.提高可用性链路聚合可以将多个物理链路组合成一个逻辑链路，当其中某个物理链路发生故障时，逻辑链路仍然可以保持通信，从而提高网络的可用性。
例如，当一条光纤链路发生故障时，数据可以通过其他链路继续传输，避免了单点故障的风险。
2.增加带宽链路聚合可以将多个物理链路的带宽合并成一条逻辑链路的带宽，从而增加网络的带宽。
例如，将两条1Gbps的链路聚合成一条2Gbps的逻辑链路，可以大大提高网络的数据传输能力。
3.负载均衡链路聚合可以实现负载均衡，当逻辑链路中的各个物理链路负载不均时，数据可以根据负载情况自动分配到轻负载的物理链路上，从而提高网络的性能。
例如，当一条光纤链路出现拥堵时，数据可以通过其他链路传输，避免拥堵对网络性能的影响。
4.简化管理链路聚合可以将多个物理链路统一管理，方便网络管理员进行配置和维护。
例如，可以通过一个配置界面同时配置多个物理链路的参数，大大简化了网络管理的复杂性。
5.增强容错能力链路聚合可以通过备份链路的方式增强网络的容错能力。
当主用链路发生故障时，数据可以通过备份链路继续传输，避免了单链路故障对网络通信的影响。
例如，在数据中心网络中，可以使用链路聚合技术实现备份链路，以确保数据传输的可靠性。
6.提高QoS链路聚合可以提高网络的QoS（Quality of Service），通过为不同业务分配不同的优先级，确保关键业务的数据传输质量。
例如，在视频会议中，高清视频流需要更高的带宽和优先级，可以通过链路聚合技术为其提供可靠的传输保障。
7.增强安全性链路聚合可以通过加密和认证等方式增强网络的安全性。
例如，使用链路聚合技术可以实现数据的加密传输，确保数据的安全性；同时也可以使用认证机制来防止未经授权的设备接入网络。
关于链路聚合的基本概念
关于链路聚合的基本概念
链路聚合（Link Aggregation）是一种网络技术，可以将多个物理链路（也称为端口）组合成一个逻辑链路，提供更高的带宽和冗余性。
基本概念如下：
1. 物理链路：指计算机网络中的实际连接，通过网线或光纤等物理媒介实现。
2. 逻辑链路：由多个物理链路组合而成的虚拟链路，具有更大的传输能力。
逻辑链路可以看作是多个物理链路的集合。
3. 链路聚合组：由多个物理链路组成的逻辑链路的集合。
每个链路聚合组都有唯一的标识符，称为聚合组编号（Aggregate Group Identifier）。
4. 聚合组成员：属于同一个链路聚合组的物理链路。
通过链路聚合，可以将多个物理链路合并成一个逻辑链路，实现带宽的叠加效果，增加网络的吞吐量和性能。
链路聚合还提供冗余性，即当某个物理链路发生故障时，其他链路可以接管数据传输，确保网络的可靠性。
在链路聚合中，有多种聚合协议可供选择，如LACP（Link Aggregation Control Protocol）和PAGP（Port Aggregation Protocol）。
这些协议允许网络设备之
间进行链路聚合的协调和管理，确保链路聚合的正常运行。
链路聚合还可以分为静态链路聚合和动态链路聚合两种方式，具体应用根据实际需求而定。
什么是核心交换机的链路聚合、冗余、堆叠、热备份
什么是核心交换机的链路聚合、冗余、堆叠、热备份我们前面曾多次提到对于核心交换机的选择，大家可能对于核心交换机的背板带宽、包转发率都已经有所了解，然而核心交换机主要选择并不止这些参数，还需要看链路聚合、冗余、堆叠、热备份等这些功能，这些功能非常重要，决定了核心交换机在实际应用中的性能、效率、稳定性等，我们一起来了解下。
一、链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。
链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。
它可以用于扩展链路带宽，提供更高的连接可靠性。
1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。
如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。
同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。
创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。
2、实现配置步骤：在SwitchA上创建Eth-Trunk1并配置为LACP模式。
SwitchB配置过程与SwitchA 类似，不再赘述<HUAWEI> system-view[HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit配置SwitchA上的成员接口加入Eth-Trunk。
链路冗余技术
链路冗余技术链路冗余技术是一种网络设计和管理技术，它通过在网络中增加冗余链路来提高网络的可靠性和可用性。
在传统的网络设计中，网络管理员通常会使用单一链路连接网络设备，这种设计方式存在单点故障的风险，一旦链路出现故障，整个网络就会瘫痪。
而链路冗余技术可以有效地解决这个问题。
链路冗余技术的核心思想是在网络中增加多条冗余链路，这些链路可以在主链路出现故障时自动接管数据传输任务，从而保证网络的连通性和可靠性。
在链路冗余技术中，常用的实现方式包括STP （Spanning Tree Protocol）、RSTP（Rapid Spanning Tree Protocol）、MSTP（Multiple Spanning Tree Protocol）等。
STP是最早的链路冗余技术，它通过计算网络中的最短路径来避免网络中的环路，从而保证数据的正常传输。
但是STP存在收敛时间长、带宽利用率低等问题，因此在实际应用中逐渐被RSTP和MSTP 所取代。
RSTP是STP的改进版，它通过快速收敛机制来缩短网络恢复时间，从而提高网络的可用性。
MSTP则是在RSTP的基础上进一步优化，它可以将网络划分为多个区域，每个区域内部使用独立的STP实例，从而提高网络的可扩展性和灵活性。
除了STP、RSTP和MSTP之外，链路冗余技术还有其他实现方式，例如VRRP（Virtual Router Redundancy Protocol）、HSRP（Hot Standby Router Protocol）等。
这些技术都可以有效地提高网络的可靠性和可用性，但是在实际应用中需要根据具体情况选择合适的技术方案。
链路冗余技术是一种非常重要的网络设计和管理技术，它可以有效地提高网络的可靠性和可用性，从而保证网络的正常运行。
在实际应用中，网络管理员需要根据具体情况选择合适的技术方案，并进行合理的配置和管理，才能充分发挥链路冗余技术的优势。
链路冗余方案
链路冗余方案在网络通信中，链路冗余方案是一种有效的措施，用于提高通信的可靠性和稳定性。
通过构建多个冗余链路，即多个备用路径，当主链路出现故障时，可以立即切换到备用链路，确保数据的传输不受中断。
本文将介绍链路冗余方案的基本原理和常见的实施方法。
一、链路冗余方案的原理链路冗余方案的基本原理是通过建立备用链路，实现对主链路故障的快速检测和切换。
当主链路出现故障时，系统可以自动将数据流量切换到备用链路上，确保通信的连续性。
下面我们将介绍两种常见的链路冗余方案。
1. 无环冗余方案无环冗余方案采用了物理层的技术手段，在物理链路上构建备用链路，如备用光纤、备用网线等。
当主链路故障时，系统会自动检测到链路中断，并切换到备用链路上进行数据传输。
这种方案的优点是实现简单、切换速度快，但需要投入较高的成本。
2. 有环冗余方案有环冗余方案采用了网络层的技术手段，在网络拓扑结构中构建冗余路径。
通过路由器的冗余配置，将数据流量同时发送到不同的路径上，当主链路故障时，数据可以通过备用路径继续传输。
这种方案的优点是成本相对较低，但需要进行复杂的网络配置和路由算法的优化。
二、链路冗余方案的实施方法根据不同的网络规模和应用需求，链路冗余方案可以灵活选择和组合不同的技术手段。
下面将介绍几种常见的实施方法。
1. 业务级冗余在业务级冗余方案中，可以通过负载均衡技术将数据流量平均分配到多条链路上，实现对主链路故障的快速响应。
当主链路故障时，数据可以自动切换到备用链路上，无需人工干预。
常见的业务级冗余方案有链路聚合和流量分发。
2. 设备级冗余设备级冗余方案通常在关键设备上实施，如路由器、交换机等。
通过配置冗余设备，当主设备故障时，备用设备可以接管数据传输任务，确保网络的连续性。
常见的设备级冗余方案有热备份、冷备份和温备份。
3. 网络拓扑优化通过优化网络拓扑结构，可以构建更多的备用路径，增加链路冗余的可靠性。
常见的网络拓扑优化方案有环路优化、多路径算法等。
链路聚合和冗余链路设计
链路聚合和冗余链路设计随着互联网的不断发展和普及，网络通信已经成为现代社会不可或缺的一部分。
而在网络通信中，链路的可用性和可靠性是非常重要的因素之一。
为了提高网络的稳定性和可靠性，链路聚合和冗余链路设计成为了解决方案之一。
链路聚合是指通过将多个链路捆绑在一起，形成一个更高带宽的链路。
这种方式可以提供更大的带宽，从而提高网络的传输速度和响应能力。
链路聚合可以通过多种方式实现，如链路汇聚技术、链路捆绑技术等。
链路聚合可以增加链路的容量，提高网络的并发处理能力，从而满足大规模数据的传输需求。
链路聚合的设计需要考虑多个因素，如链路的带宽、延迟、丢包率等。
根据不同的需求，可以选择不同的链路聚合方式。
例如，在一个对延迟要求较高的应用中，可以选择通过链路负载均衡的方式实现链路聚合，将数据流量均匀地分配到不同的链路上，从而提高数据传输的效率和稳定性。
冗余链路设计是指在网络中引入多条冗余链路，以提高网络的可靠性和鲁棒性。
当某条主链路发生故障或拥塞时，可以自动切换到冗余链路，从而保证网络的正常运行。
冗余链路设计可以通过多种方式实现，如冗余路径选择、链路备份等。
冗余链路设计需要考虑多个因素，如链路的可用性、成本、延迟等。
在设计冗余链路时，需要权衡不同因素，选择最合适的方式。
例如，在一个对可用性要求较高的应用中，可以选择通过冗余路径选择的方式实现冗余链路，将数据流量通过不同的路径进行传输，从而提高网络的鲁棒性和可靠性。
链路聚合和冗余链路设计在提高网络的可用性和可靠性方面发挥了重要作用。
通过链路聚合，可以提供更大的带宽，提高网络的传输速度和响应能力；通过冗余链路设计，可以提高网络的可靠性和鲁棒性，保证网络的正常运行。
这两种设计方式可以相互结合，以提供更强大的网络性能和可靠性。
总结起来，链路聚合和冗余链路设计是提高网络可用性和可靠性的解决方案之一。
它们通过将多个链路进行聚合或引入冗余链路，以提供更大的带宽和提高网络的鲁棒性。
什么是核心交换机的链路聚合、冗余、堆叠、热备份
什么是核心交换机的链路聚合、冗余、堆叠、热备份我们前面曾多次提到对于核心交换机的选择，大家可能对于核心交换机的背板带宽、包转发率都已经有所了解，然而核心交换机主要选择并不止这些参数，还需要看链路聚合、冗余、堆叠、热备份等这些功能，这些功能非常重要，决定了核心交换机在实际应用中的性能、效率、稳定性等，我们一起来了解下。
一、链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。
链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。
它可以用于扩展链路带宽，提供更高的连接可靠性。
1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。
如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。
同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。
创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。
2、实现配置步骤：在SwitchA上创建Eth-Trunk1并配置为LACP模式。
SwitchB配置过程与SwitchA 类似，不再赘述<HUAWEI> system-view[HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit配置SwitchA上的成员接口加入Eth-Trunk。
链路聚合负载均衡冗余
交换机A:
switch#config
switch(Config)#hostname switchA
switchA(Config)#interface vlan 1
switchA(Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0
使用 VRRP ，可以通过手动或 DHCP 设定一个虚拟 IP 地址作为默认路由器。虚拟 IP 地址在路由器间共享，其中一个指定为主路由器而其它的则为备份路由器。如果主路由器不可用，这个虚拟 IP 地址就会映射到一个备份路由器的 IP 地址(这个备份路由器就成为了主路由器)。 VRRP 也可用于负载均衡。 VRRP 是 IPv4 和 IPv6 的一部分。
简介折叠编辑本段
链路聚合(Link Aggregation)，是指将多个物理端口捆绑在一起，成为一个逻辑端口，以实现出/ 入流量在各成员端口中的负荷分担，交换机根据用户配置的端口负荷分担策略决定报文从哪一个成员端口发送到对端的交换机。当交换机检测到其中一个成员端口的链路发生故障时，就停止在此端口上发送报文，并根据负荷分担策略在剩下链路中重新计算报文发送的端口，故障端口恢复后再次重新计算报文发送端口。链路聚合在增加链路带宽、实现链路传输弹性和冗余等方面是一项很重要的技术。
拨号线路折叠编辑本段
链路聚合
如今,拨号线路的链路聚合相对简单。桌面操作系统(例如Microsoft Windows)支持MLPPP(多链路PPP),这是将运行PPP(点对点协议)的多个拨号链路结合在一起的协议。它绑定两个ISDN64KbpsB信道。提供一个128Kps的连接信道。 使用诸如Cisco的分布式MLPPP协议,使WAN链路上的多链路路由器连接成为可能。该协议提供了一种方式,将一个Cisco 7500系列路由器上的T1/E1线路结合成一个拥有多个T1/E1线路的组合带宽的线路束。该协议允许安装T1/El的某个增量。例如,一个"线路束"可能包含4条T1线路。该协议适合ISP。
网络设备冗余和链路冗余常用技术(图文)
网络设备及链路冗余部署——基于锐捷设备8.1 冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。
链路聚合的分类
链路聚合的分类链路聚合（Link aggregation）是一种将多条物理链路（例如以太网链路）捆绑在一起形成一个逻辑上单一的高带宽通道的技术。
它可以通过将多个链路同时使用来增加总带宽，提高网络性能和可靠性。
链路聚合可以根据不同的标准和实现方式进行分类。
以下是一些常见的链路聚合分类：1. 以太网链路聚合（Ethernet Link Aggregation）：使用IEEE 802.3标准中定义的链路聚合控制协议（LACP）实现的链路聚合。
在以太网中，多个物理链路可以通过LACP协议进行聚合，形成一个高带宽通道。
2. 无线链路聚合（Wireless Link Aggregation）：用于无线通信网络中将多个无线链路聚合成一个逻辑链路的技术。
例如，在无线局域网中，多个无线接入点可以通过链路聚合提供更高的总容量和更好的覆盖范围。
3. IP链路聚合（IP Link Aggregation）：用于Internet Protocol （IP）网络中将多个物理链路聚合成一个逻辑链路的技术。
它可以通过网络设备间的协商和配置来实现。
4. 跨设备链路聚合（Cross-device Link Aggregation）：将不同设备上的物理链路聚合成一个逻辑链路的技术。
这种链路聚合通常涉及到多个网络设备之间的协调和配置。
5. 多协议链路聚合（Multi-protocol Link Aggregation）：将不同协议的链路聚合在一起的技术。
例如，将以太网链路和光纤通道（Fibre Channel）链路聚合成一个逻辑链路，实现不同协议之间的互通。
这些分类仅代表了链路聚合的一部分，实际上还有其他分类标准和实现方式。
不同的链路聚合技术适用于不同的场景和网络需求，可以根据具体情况选择最合适的链路聚合方式。
简述链路聚合的工作方式
链路聚合的工作方式引言链路聚合是一种网络技术，旨在提高网络带宽，提供更高的传输效率和可靠性。
本文将深入探讨链路聚合的工作方式，介绍其原理、分类和应用场景。
什么是链路聚合链路聚合，又称为端口聚合、端口绑定或网络聚合，是一种通过同时使用多个物理链路来提供更高带宽和可靠性的网络技术。
通过将多个链路捆绑成一个逻辑链路，链路聚合使得多个链路的带宽能够累加起来，并提供冗余性以确保在某个链路发生故障时网络仍能正常工作。
链路聚合原理链路聚合的原理是将多个物理链路绑定成一个逻辑链路，在这个逻辑链路上实现数据的传输。
链路聚合有两种主要的工作模式：主备模式和均衡负载模式。
主备模式主备模式是最常用的链路聚合模式。
在主备模式中，一个链路被指定为主链路，其他链路都是备用链路。
主链路负责传输大部分的数据流量，而备用链路只在主链路出现故障时才会被激活。
主备模式提供了冗余性，确保即便主链路发生故障，网络仍可以继续工作。
均衡负载模式均衡负载模式是另一种常见的链路聚合模式。
在这种模式下，多个物理链路被同时使用来传输数据，从而实现带宽的累加和负载均衡。
数据流量被均匀地分配到不同的链路上，提高了网络的传输效率和吞吐量。
链路聚合的分类根据链路聚合设备的类型，链路聚合可以分为两种主要类型：透明链路聚合和非透明链路聚合。
透明链路聚合透明链路聚合是指在网络传输中，链路聚合对上层应用透明，上层应用不需要进行任何修改，就可以享受链路聚合带来的优势。
透明链路聚合通常在网络设备（如交换机和路由器）上实现。
透明链路聚合对网络设备的要求较高，需要支持链路聚合协议（如LACP或PAGP），以便实现链路聚合的工作。
透明链路聚合可以应用于局域网（LAN）和广域网（WAN）等各种网络环境。
非透明链路聚合非透明链路聚合是指在网络传输中，上层应用需要进行相应的修改，才能利用链路聚合。
非透明链路聚合通常在服务器或主机上实现。
非透明链路聚合通过绑定多个物理网卡，将它们看作一个逻辑网卡，并对上层应用提供单一的网络接口。
跨设备链路聚合的工作原理
跨设备链路聚合的工作原理跨设备链路聚合是一种技术，旨在通过将多个设备的网络连接（或称为链路）捆绑在一起，以提供更高的带宽和更可靠的连接。
该技术利用了设备之间的并行处理能力和多路径传输的优势。
在跨设备链路聚合中，多个设备（如路由器、交换机或网卡）被配置为形成一个逻辑组合。
这些设备中的每一个都有自己独立的物理链路，可以是有线或无线连接。
通过将这些链路捆绑在一起，它们表现为一个高带宽的虚拟链路，可以提供更快的数据传输速度和更好的网络可靠性。
工作原理如下：1. 链路冗余：跨设备链路聚合可以利用多个设备之间的链路冗余。
当一个链路出现故障或拥塞时，数据可以通过其他链路继续传输。
这提高了网络的可用性和鲁棒性，减少了因单个链路故障而导致的网络中断。
2. 负载均衡：跨设备链路聚合可以将传输的数据流动平均分配到不同的链路上。
这可以平衡各链路的负载，避免某些链路过载而导致性能下降。
负载均衡还可以提高网络的响应速度，加快数据传输。
3. 数据分割与组合：传输的数据流会被分割成更小的数据块，然后分别通过不同的链路传输。
在目的地设备上，这些数据块将被重新组合成完整的数据流。
这种分割与组合的过程可以使数据传输更高效，提高传输速度。
4. 错误检测与纠正：跨设备链路聚合使用各种错误检测和纠正技术，以确保数据传输的准确性和完整性。
例如，可以使用冗余校验码（如CRC）来检测和纠正传输过程中的位错误。
总的来说，跨设备链路聚合通过利用多个设备的并行处理能力和多路径传输的优势，提供了更高的带宽和更可靠的网络连接。
它适用于需要高带宽和可靠性的应用场景，如大规模数据传输、视频流媒体和云计算等。
ptn与sdh接口链路冗余方案
ptn与sdh接口链路冗余方案咱来唠唠PTN和SDH接口链路冗余方案哈。
一、为啥要搞冗余方案呢？你想啊，PTN（分组传送网）和SDH（同步数字体系）就像两个勤劳的小蜜蜂，一直在传输数据呢。
但是呢，这世界充满了不确定性，就像路上随时可能堵车或者出点小意外一样。
要是它们之间的链路突然断了，那数据就没法好好传输了，这可不行呀。
所以我们得搞个冗余方案，就像给它们的连接道路弄个备胎，万一主路不通了，还能从备用路走。
二、物理链路冗余。
1. 多光纤连接。
对于PTN和SDH的接口链路，我们可以用多根光纤来连接。
比如说，正常情况下用光纤A来传输数据，这就像咱们上班走的主路。
但是我们同时还拉了光纤B，光纤B 就是备用路啦。
如果光纤A不小心被挖断了（可能是施工不小心啥的），那系统就可以自动切换到光纤B上继续传输数据，就像车在主路堵了，赶紧拐到备用路上一样。
2. 不同物理路由。
这就更高级一点啦。
我们让主链路和备用链路走不同的物理路径。
比如说主链路沿着大街走，备用链路就从后面的小巷子走。
这样即使大街上发生了大规模的故障，像地震把大街震坏了（虽然有点夸张哈），小巷子还能正常工作呢。
这样就保证了PTN和SDH接口链路的物理连接不会因为某个局部的大故障就全完蛋了。
三、设备层面冗余。
1. 双接口配置。
在PTN和SDH设备上，我们可以配置双接口。
一个是主接口，另一个是备用接口。
这就好比一个人有两个嘴巴（有点搞笑哈），正常的时候用主嘴巴吃饭说话，要是主嘴巴不舒服了，备用嘴巴就派上用场了。
设备会一直监控主接口的状态，如果主接口出问题了，就马上切换到备用接口，让数据继续愉快地在PTN和SDH之间跑来跑去。
2. 设备冗余备份。
我们还可以采用设备冗余备份的方式。
就像有两个一模一样的小机器人，一个在工作，另一个在旁边待命。
如果正在工作的那个PTN或者SDH设备突然死机或者坏掉了，待命的设备就马上接手工作。
这需要一些智能的切换机制，就像有个小指挥官在旁边看着，一发现情况不对就喊“二弟，你上！”然后备用设备就迅速顶上，保证链路的畅通。
链路聚合18个知识点
1.链路聚合（Link Aggregation），也称为端口捆绑、端口聚集或链路聚集，链路聚合是将多个端口聚合在一起形成1个汇聚组，以实现出/入负荷在各成员端口中的分担。
从外面看起来，1个汇聚组好象就是1个端口。
2.端口汇聚是将多个端口汇聚在一起形成1个汇聚组，以实现出/入负荷在各成员端口中的分担，同时也提供了更高的连接可靠性。
端口汇聚可以分为手工汇聚、动态LACP 汇聚和静态LACP汇聚。
端口汇聚的负载分担类型分为负载分担汇聚和非负载分担汇聚。
3.链路聚合的优点：第一，增加网络带宽。
端口聚合可以将多个连接的端口捆绑成为一个逻辑连接，捆绑后的带宽是每个独立端口的带宽总和。
当端口上的流量增加而成为限制网络性能的瓶颈时，采用支持该特性的交换机可以轻而易举地增加网络的带宽（例如，可以将2－4个100Mbit/s端口连接在一起组成一个200—400Mbit/s的连接）。
该特性可适用于10 M、100 M、1000 M以太网。
第二，提高网络连接的可靠性。
当主干网络以很高的速率连接时，一旦出现网络连接故障，后果是不堪设想的。
高速服务器以及主干网络连接必须保证绝对的可靠。
采用端口聚合的一个良好的设计可以对这种故障进行保护，例如，将一根电缆错误地拔下来不会导致链路中断。
也就是说，组成端口聚合的一个端口，一旦某一端口连接失败，网络数据将自动重定向到那些好的连接上。
这个过程非常快，只需要更改一个访问地址就可以了。
然后，交换机将数据转到其他端口，该特性可以保证网络无间断地继续正常工作。
4.STP配置一致，包括：端口的STP使能/关闭、与端口相连的链路属性（如点对点或非点对点）、STP优先级、路径开销、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口。
5.QoS配置一致，包括：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。
6.VLAN配置一致，包括：端口上允许通过的VLAN、端口缺省VLAN ID。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、MPIO及MC/S (1)
1.MPIO (1)
2.MC/S (2)
3.Windows Inititaor MPIO MC/S配置方法： (2)
1)MC/S配制方法： (2)
2)MPIO配制方法 (5)
二、LACP (11)
MC/S
MPIO
绑定
LACP
TRUNKING
一、MPIO及MC/S
1.MPIO
在Microsoft Windows server基础系统中，Microsoft MPIO驱动程序允许发起端以多个会话的方式连接到同一个目标端并且合并由于多链路而复制出的相同磁盘。
每一个会话必须使用不同的网卡及目标端口，如果一个会话失效（或网络中断），其他的会话会继续工作而不用停止应用。
2.MC/S
MC/S (Multiple Connections per Session) 是ISCSI协议的一个特征，它可以将多条链路结合到一个会话中从而实现提高性能或冗余的功能。
这种方式，数据I/O可以通过多个TCP/IP连接发送到目标端。
如果一个连接失效（或网络中断），其他的会话会继续工作而不用停止应用。
MPIO与MC/S的区别：
MC/S是属于ISCSI协议层，而MPIO则属于更高层。
因此所有MPIO架构都可以传输SCSI信息例如包括FC,SAS架构。
他们最大的不同就是建立连接的数据层不同。
MPIO在一个目标端建立多个会话，负载均和和故障切换都在多个会话中进行。
MC/S则是对一个会话建立多个连接从而实现负载均和和故障切功能。
1.如果使用硬件ISCSI HBA卡，则只能使用MPIO
2.如果用户明确指出需要使用不同的负载均衡协议给不同的LUN，则必须使用MPIO
3.MPIO只能支持Windows Server 版本（2000 2003）如果是使用win7 xp Vista则只能使用MC/S。
4.MC/S可以提供更高的吞吐量但是比MPIO消耗的CPU资源更多。
3.Windows Inititaor MPIO MC/S配置方法：
测试环境介绍：服务器两片千兆网卡，分别直连磁盘阵列两个数据口，服务器网卡和磁盘阵列数据口不做任何冗余配置，仅用Windows Initiator做MC/S或MPIO。
磁盘阵列分为三个LUN并映射。
1)MC/S配制方法：
打开Initiator软件，选择Discovery选项卡，Add添加磁盘阵列第一个数据口IP地址，端口号保持默
认3260（如图1）
图1
Targets选项卡点击”Log On”，”Advanced”中添加第一个数据口IP地址及对应服务器IP地址，选择确
定（通过第一个数据口挂载磁盘阵列，如图2 图3）：
图2 图3
添加第二个数据口：选择需要添加IP的Targets，点击”Details”在Sessions选项卡中选择”Connections”
之后点击”Add”，在”Advanced”中添加磁盘阵列第二个数据口IP地址（如图4 图5）
图4 图5
点击确定后查看连接数量为“2”，Session熟练为1（如图6），至此MC/S配置完毕。
图6
更改负载均衡策略及链路优先级：选择”Details”—“Connections”在”Load Balance Policy”中可
以更改负载均衡策略，（如图7）。
注：此策略会应用于此Session的所有LUN上而不能单独给每个LUN 分配策略。
图7
在”Devices”选项卡中可以看到识别到磁盘阵列LUN数量为3，”Advanced”—“MPIO”的负载均衡策略
是适合与MPIO方式（见图8）
图8
2)MPIO配制方法
打开Initiator软件，选择Discovery选项卡，Add添加磁盘阵列第一个数据口IP地址，端口号保持默
认3260（如图9）
图9
Targets选项卡点击”Log On”，”Advanced”中添加第一个数据口IP地址及对应服务器IP地址，选择确
定（通过第一个数据口挂载磁盘阵列，如图10 图11）注：勾选Enable multipath
图10 图11
添加第二个数据口：依照上一步挂载上第二个数据口IP地址（如图12）：
图12
挂载完毕后查看”Session”会出现两个Session（如图13）：
图13
在”Devices”选项卡中可以看到识别到磁盘阵列LUN数量为6（如图14）。
由于是两个Session所以会
出现都一份的LUN，（如图15 图16 图17）
图14
图15
图16
图17
同时在服务器设备管理器中也可以看到6个磁盘，通过Initiator将重复磁盘合并，所以磁盘管理里之
识别到三个。
（如图18）
图18
MPIO可以对每个LUN分别设置不同的负载均衡策略：（如图19）
图19
实用文档
二、LACP
The Link Aggregation Control Protocol (LACP)是IEEE 802.3ad的一种规范。
它可以将多个物理端口绑定为一个虚拟端口。
理论上LACP可以分为主动和被动LACP。
大全。
