水电站发电机试验方案和措施
水电站发电机小修及预试项目
![水电站发电机小修及预试项目](https://img.taocdn.com/s3/m/5033d83bad51f01dc381f13d.png)
接地变部分外观检查
铁芯、铁轭的固定螺栓无松动 接地变及刀闸检查
刀闸支持绝缘子清洁无裂纹、损伤
接地变各处的接地点完好,螺栓紧固 无松动
刀闸的动静触头无过热烧伤及损伤痕 迹,柜门无损坏,螺栓完好
小修项目:3.碳刷更换
项目
内容 将刷握退出
碳刷更换
更换新碳刷
将刷握推到运行位置 清理工作现场
质量标准
退出刷握时操作正确 根据取下碳刷与集电环磨擦的曲线, 对新碳刷进行打磨,打磨后的碳刷 能与集电环的接触面积达到三分之 二以上 弹簧的弹性完好
品牌
上海杜威 仪表
多种测试电压250V,500 V, 1000 V, 2500 V, 5000 V
美国AVO
常规型直流高 压试验器
ZGS-C60/5
输出:60kV/5mA,0.75U1mA功能,测 量误差:1%(满度)±2个字,电压稳定度:苏州华电 ≤1%,纹波系数 ≤0.1%
杆
插入新的环氧玻璃布管
环氧玻璃布管应无碳化、颜色 正常
装入更换的新的螺杆
螺杆为不锈钢螺杆
更换、处理完毕回装绝缘垫片 回装正确
拧紧支架螺栓,做好标记
清理更换部位
无杂物遗留、无异物掉落
预试项目:1.定子预试
项目 发电机定子预试
内容 设备温度和环境湿度测量
质量标准 在机旁屏上记录定子线棒的温度 测量机组内部的温度 测量机组内部的湿度
小修项目:1.外观检查
项目 转子部分外观检查
内容
质量标准
转子引线与磁极和集电环的两 个接头,应接触良好,无过热
变色变形现象
磁极绕组及接头、连接线、转转子引线的绝缘部分应无过热、子引线检查来自老化,转子引线的连接固定螺
黄花寨水电站1#机组机组稳定性试验
![黄花寨水电站1#机组机组稳定性试验](https://img.taocdn.com/s3/m/f9584334876fb84ae45c3b3567ec102de2bddf00.png)
黄花寨水电站1#机组机组稳定性试验0概述黄花寨水电站位于贵州省长顺县敦操乡境内。
电站装机容量2×30MW。
1#机组于2010年12月投运,由于机组运行时摆度超标,故对1#机组进行动平衡配重试验。
1试验目的及依据1.1试验目的稳定性试验及动平衡试验是为了检测机组检修后的稳定性能,掌握机组在各工况下的振动、摆度和水压的变化情况,分析影响机组稳定运行的原因,消除机组转动产生的动不平衡力,保证机组并网发电的安全。
1.2试验依据:GB/T 8564-2003 《水轮发电机组安装技术规范》DL/T 507-2014 《水轮发电机组启动试验规程》GB/T 15468-2006《水轮机基本技术条件》GB/T 17189-2007 《水力机械(水轮机、蓄能泵和水泵水轮机) 振动和脉动现场测试规程》GB/T 9239.1-2006 《机械振动恒态(刚性)转子平衡品质要求第1部分:规范与平衡允差的检验》2试验机组参数2.1水轮机参数 2.2发电机参数水轮机型号:HLD257-LJ-225 额定容量:30 MVA额定功率:30MW 额定电压:10.5kV额定水头:77.5m 额定电流:1941A额定流量:87.9 m3/s 功率因数:0.85额定转速:300 r/min 励磁电压:159V飞逸转速:600r/min 励磁电流:710A发电机型号:SF-J30-20/48002.3导轴瓦间隙上导瓦间隙:0.26mm (双边) ;下导瓦间隙:0.28mm (双边);水导瓦间隙:0.20mm (双边)。
3试验设备及环境描述3.1试验设备本次稳定性、动平衡试验及甩负荷试验所使用的试验设备有:SK9172型水轮机振动分析仪(厂家:上海数可测控仪器有限公司)、CWY型电涡流位移传感器、DP型低频振动传感器。
所有试验设备和试验元件都经校验合格,测试精度满足要求。
3.2测点布置(1)上导轴承水平+X、+Y摆度。
(2)下导轴承水平+X、+Y摆度。
紧水滩水电站1#机发电机定子铁芯铁损试验
![紧水滩水电站1#机发电机定子铁芯铁损试验](https://img.taocdn.com/s3/m/caa40e5c974bcf84b9d528ea81c758f5f71f297f.png)
紧水滩水电站1#机发电机定子铁芯铁损试验发布时间:2021-03-22T09:11:44.577Z 来源:《基层建设》2020年第28期作者:郑文魁[导读] 摘要:铁损试验的目的是检验新装铁芯的绝缘情况和实际损耗,判断铁芯的安装质量。
中国水利水电第十二工程局有限公司浙江丽水 323000摘要:铁损试验的目的是检验新装铁芯的绝缘情况和实际损耗,判断铁芯的安装质量。
本文通过实例介绍了紧水滩水电站1#机发电机定子铁芯铁损试验的方法及计算过程,对同类型机组定子铁损试验有一定的参考价值和指导意义。
关键词:水轮发电机;铁损试验;激磁 1. 前言紧水滩水电站位于浙江省丽水市紧水滩镇西北金水峡口,距云和县城12km,系国家开发瓯江流域龙泉溪干流梯级发电的第一级水电站。
电站安装水轮发电机组6台,单机容量50MW,总容量30万kW。
本次机组增容改造工程将1#发电机的额定容量由50MW增加至55MW。
2.验目的和原理:紧水滩电厂55MW一号发电机定子铁芯由中国水利水电第十二工程局在现场叠装而成。
为检查硅钢片制造、运输及铁芯叠装质量和铁芯损耗是否满足要求,在铁芯叠压完成后,按照规范需要需对定子铁芯进行铁损试验;以测定铁芯单位质量的损耗,测量铁轭和齿部温度,检查各个部分的温升是否超过规定值,从而综合判断铁芯片间的绝缘是否良好。
铁芯损耗试验就是利用专用电缆按一定匝数缠绕在定子铁芯上并通以工频交流电,使铁芯内部产生交变磁通,如果叠片间有气隙或绝缘不良就会局部产生较大涡流而发热,通过铁芯表面热点可以发现局部缺陷,通过仪表测出铁芯损耗和温升。
3.定子铁芯设计参数:定子铁芯外径(径向)D1:640 cm;定子铁芯内径(径向)D2:576 cm;定子铁芯长度:(轴向)L1:150 cm;定子铁芯齿高(径向)hc:14.524 cm;定子铁芯通风沟数(轴向)n:41;定子铁芯通风沟宽度(轴向)b:0.6 cm;定子铁芯叠压系数:K:0.95;叠片型号:50W270。
黑启动试验方案
![黑启动试验方案](https://img.taocdn.com/s3/m/4f67474fc850ad02de8041ce.png)
水电站机组黑启动试验方案目录1 试验目的和依据 (1)2 黑启动定义 (1)3 试验机组参数 (1)4 试验准备及试验条件 (3)5 黑启动试验内容及步骤 (7)6 试验组织与分工 (9)7 安全措施及安全注意事项 (10)8 试验计划时间及参加人员 (11)9 试验附图 (12)1 试验目的和依据为防范各种人为及自然灾害或电网设备故障等意外因素造成电网大面积停电,同时造成水电站全站失压时,电网做到迅速的、有序的正确处理事故以及快速恢复水电站的厂用交流电实现对电网送电,最大程度降低电网停电造成的损失。
根据国家发改委《关于落实电力安全和应急措施有关问题紧急通知》的通知,通过对水电站机组进行黑启动试验,测试机组黑启动特征参数,检验机组黑启动安全条件和调速器在小系统中的运行性能,从而验证机组的黑启动能力,以保证在发生电网瓦解事故情况下能够安全、快速启动水电站机组,在保证水电站大坝、厂房、机组等的安全前提下有序快速对电网恢复送电。
2 黑启动定义电网黑启动是指整个电网(或局部电网)系统因故障停运后,不依赖别的网络帮助,通过系统中具有自启动能力的发电机组的启动,带动无自启动能力的发电机组,逐渐扩大系统恢复供电范围,最终实现整个系统供电的恢复。
水电站黑启动是指机组在无400 V厂用电情况下,依DC220V 电源迅速完成机组自启动,对内恢复厂用电,并配合调度对电网安全恢复。
水电站黑启动的基本任务为:对内恢复厂用电;对电网安全恢复,即用机组自启动后并对电网进行充电。
3 试验机组参数水轮机:型号:HLA630-LJ-174最高水头:120 m设计水头:102 m最低水头:72 m额定流量:27.5 m3/s额定转速:428.6 r/min飞逸转速:793 r/min发电机:型号:SF25-14/4000 额定容量:31.25MVA/25MW 额定电压:10.5 kV额定电流:1718.3 A额定频率:50 Hz额定励磁电压:235 V额定励磁电流:636 A调速器:电气柜/电气柜型号:BWT-80-4.0 制造厂家:压油装置运行参数:工作压力: 4.0 MPa工作泵启动油压: 3.7 MPa备用泵启动油压: 3.6 MPa事故低油压: 3.5 MPa蝶阀油压装置:工作压力:16 MPa工作泵启动油压: 6 MPa备用泵启动油压: 6 MPa励磁系统:型号:FJL-3GAI-PADBIB额定励磁电流:Ifn=636A额定励磁电压:Ufn=235V计算机监控系统:型号:南自SD8000微机监控系统4 试验准备及试验条件(1)黑启动试验前准备工作1)现场试验的前期工作***电站为黑启动试验工作负责部门,***为负责人。

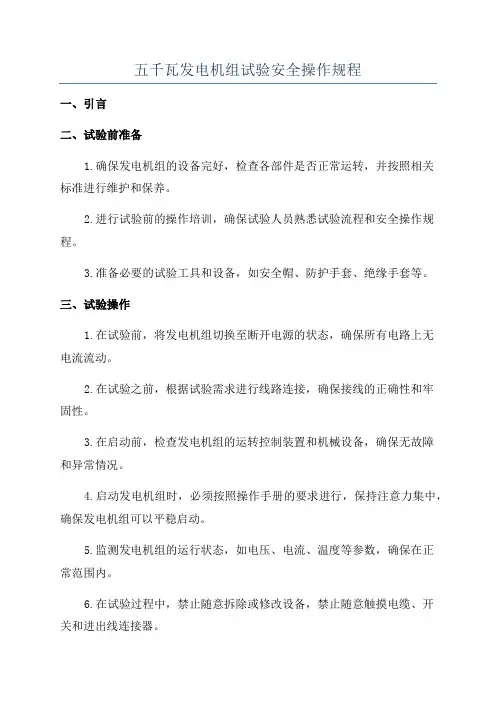

五千瓦发电机组试验安全操作规程
![五千瓦发电机组试验安全操作规程](https://img.taocdn.com/s3/m/5380fa1ebf23482fb4daa58da0116c175f0e1ecd.png)
五千瓦发电机组试验安全操作规程一、引言二、试验前准备1.确保发电机组的设备完好,检查各部件是否正常运转,并按照相关标准进行维护和保养。
2.进行试验前的操作培训,确保试验人员熟悉试验流程和安全操作规程。
3.准备必要的试验工具和设备,如安全帽、防护手套、绝缘手套等。
三、试验操作1.在试验前,将发电机组切换至断开电源的状态,确保所有电路上无电流流动。
2.在试验之前,根据试验需求进行线路连接,确保接线的正确性和牢固性。
3.在启动前,检查发电机组的运转控制装置和机械设备,确保无故障和异常情况。
4.启动发电机组时,必须按照操作手册的要求进行,保持注意力集中,确保发电机组可以平稳启动。
5.监测发电机组的运行状态,如电压、电流、温度等参数,确保在正常范围内。
6.在试验过程中,禁止随意拆除或修改设备,禁止随意触摸电缆、开关和进出线连接器。
7.如发现异常情况或故障,及时停止试验,并进行相应的处理和维修。
四、应急措施1.发电机组试验中,如发生火灾、爆炸等重大事故,应立即按照应急预案进行处理和报警。
2.如发生触电、电击等事故,应立即切断电源,并进行紧急救援和急救措施。
3.如发现发电机组出现异常噪音、异味等情况,应立即停止试验,并进行相应的检修和维护。
五、试验结束1.在试验结束后,将发电机组降载至空载状态,逐步停机,确保停机平稳。
2.对发电机组进行必要的检查和维护,如清洁、紧固螺栓等,确保设备的正常运行和延长使用寿命。
3.整理试验记录,详细记录试验过程中的参数、操作和发现的问题,并提出相应的改进意见。
4.清理现场,将试验过程中使用的工具、设备归位,保持现场的整洁。
六、附则1.试验人员应按照操作规程进行试验操作,并保持通讯畅通,随时与其他工作人员进行沟通。
2.试验过程中,应加强对现场人员的监督和控制,禁止闲杂人员进入试验现场。
3.如有特殊情况需要变更试验操作规程,必须经过专业人员讨论和批准。
4.试验操作规程应定期评估和更新,确保其适应发电机组试验的实际情况。
乌江思林水电站水轮发电机定子铁损试验
![乌江思林水电站水轮发电机定子铁损试验](https://img.taocdn.com/s3/m/01a9a432376baf1ffc4fad75.png)
通交流电源 , 在定子铁心中产生一定强度的交变 磁场 , 那么在定子 铁心及机 座产生涡流和 磁滞
・
定子铁心平均温度I ̄以上的, O C 则Байду номын сангаас为该点为过 热点。 对于定子铁心平均温度超过定子机座温度
( 后 ) 额 定 频 率 5Hz 滞 、 0 。
( ) 钢 片 型号 : 轧 Q2 05 2硅 冷 7 .。
6 试 验 准 备
() 1 准备 工作
试 验前, 将本体及周 围的杂物清理干净 。 特
别 注 意 检 查 定 子槽 内的整 形 块 要 取 出 , 表面 、 齿 槽底 铁 心 损伤 处 必 须 修 复 。 定子 机架 与基 础 可靠 固定 。 子外 须壳 妥 善 接 地 。 定 ( ) 绕励 磁 绕 组 2缠
度 b 00 6 定 子 铁 心 叠 压 系数 k 09 、 磁 为 .0 m、 为 .5 励
励磁线圈时, 电缆要拉紧, 并贴在铁心齿表面上, 不得放 入铁心 槽 内, 铁心棱 角处加 垫绝 缘橡 在 皮, 提高绝缘 强度 。
() 3 缠绕 测 量 绕 组 按 计 算值 测 量线 圈2 , 量 线 圈 采用 2 , 匝 测 匝
P w r ln i eWu in o e P a tn t h ja gRie vr
GeM i y g Guo Le ng an i
G ih o j n tr o r v lp n o,t uz u gWae we eo me t . d Wui a P De C L
升, 并根据试验数值计算出单位 重量铁心损耗。 把温升和单位重 量铁心损耗 折算成标 准磁通量 (.T 下的数值 , 1 ) 0 并与硅 钢片制造 厂所提供 的 单位重 量铁 心损耗 设计值 和国家相关标准规定 进行比较 , 从而达到判别铁心制造、 安装质量的
水电站发电机施工方案
![水电站发电机施工方案](https://img.taocdn.com/s3/m/a439fada5acfa1c7ab00cc18.png)
发电机施工方案xxxx水电站现场安装项目部2017年1月 10日批准:校核:编制:一、概述水轮发电机简介本机为悬垂式密闭循环空气冷却的同步水轮发电机,由同轴连接的水轮机驱动,采用可控硅励磁,电机从上往下看为顺时针方向旋转。
发电机主要由定子、转子、下机架、下导轴承、上机架、推力轴承及上导轴承、空气冷却系统、制动和顶起系统、灭火系统、自动化系统等零部件组成。
发电机大轴设上导和下导,分别布置在上机架中心体和下机架中心体内。
上机架与发电机定子相连,内部设有上导轴承和推力轴承,承担机组转动部分和水推力全部推力负荷。
下机架主要承担顶转子时全部转动体的重量符合和制动时的摩擦力矩。
主轴下端法兰与水轮机主轴法兰采用刚性螺栓联接并以径向销传递扭矩。
发电机主要技术性能(1)发电机主要技术参数:型式三相、立轴悬式、密闭循环空冷、同步发电机型号 SF52-12/4350 额定功率 52MW额定电压 11kV额定电流额定功率因数额定转速 500r/min额定频率 50Hz飞逸转速 902r/min相数 3定子接法 Y绝缘等级(定子/转子) F/F二、编制依据1、GB/T8564-2003《水轮发电机组安装技术规范》2、厂家安装图纸;3、厂家安装说明书三、主要结构本机为悬垂式密闭循环空气冷却的同步水轮发电机,由同轴连接的水轮机驱动,采用可控硅励磁,电机从上往下看为顺时针方向旋转。
发电机主要包括定子、转子、下机架、上机架、推力轴承、导轴承、励磁系统、空气冷却器等附属设备。
定子发电机定子由机座、定子铁心和圈式线圈等组成,由于运输尺寸和重量受限制,定子为两瓣结构。
机座用钢板焊接和加工而成,机座壁上有六个窗口与空冷器连接,定子吊柱也位于此处。
机座用于固定定子铁心,上机架固定在机座上部,机座下端通过销钉和螺栓固定在基础板上。
定子铁心用厚的低损耗优质硅钢片叠压成,铁心用8mm高的通风槽钢沿轴线分为16段,利于电机通风散热,铁心用拉紧螺杆压紧并固定在机座上。
锦屏水电站发电机定子铁心磁化试验
![锦屏水电站发电机定子铁心磁化试验](https://img.taocdn.com/s3/m/69947a4f336c1eb91a375df1.png)
量的损耗 、 铁心轭部 、 齿部温升参数来综合判断定子铁 心的安装质量。同时通过振动叠装 的冲片 , 使其更密
实, 并 使 铁 心 下层 达 到 进 一 步 压 紧 的 目的 J , 在 磁 化 试验 完成 后还需 对 铁心 进行 最终 压 紧 。 本文 介绍 了锦 屏 水 电 站一 级 、 二级 2台 大型 水 轮
p i e s a n d me t h o d s o f ma g n e t i z i n g t e s t a r e i n t r o d u c e d r e s p e c t i v e l y .T h e v i b r a t i o n a n d t h e t e s t r e s u l t s a r e a n a l y z e d,wh i c h
大型水轮发 电机定子铁心是 由薄硅钢片现场叠装 而成的。在硅钢片的制造或 现场叠装过程 中, 可能存 在片 间绝 缘损 坏 , 从 而造 成 片 间短 路 。运 行 中 的发 电 机若片间短路会引起局部过热 , 加速铁 心绝缘 和定子
线 圈的老 化 , 甚 至 会 威 胁 到机 组 的安 全 运 行 。磁 化 试
机 由天津 阿尔 斯通 水 电设 备 有 限公 司制 造 , 定 子铁 心 采用0 . 5 m m厚 的 M 2 5 0— 5 0 A进 口冷轧 硅钢 片 冲制 的 扇形 片 叠成 。定 子铁 心 每 片 扇 形 片 冲压 成形 后 , 去 毛 刺、 磨光 , 在 两面 涂 “ F ” 级绝 缘漆 , 并 有完 整 的漆膜 。
g e ne r a t o r .
Ke y wo r d s :J i n p i n g Hy d r o p o we r S t a t i o n;s t a t o r s o r e ;ma g n e t i z i n g t e s t ;p e r u n i t i r o n l o s s ;t e mp e r a t u r e r i s e
水电站发电机试验方案和措施
![水电站发电机试验方案和措施](https://img.taocdn.com/s3/m/adc218bf710abb68a98271fe910ef12d2bf9a955.png)
水电站发电机试验方案和措施一、试验目的和要求:1.验证水电站发电机组的技术性能和可靠性,确保其能够稳定运行并满足设计要求;2.检验水电站发电机组在各种工况下的性能,并评估其运行的稳定性和灵活性;3.确定水电站发电机组的最大输出功率和电气效率;4.评估水电站发电机组的冷却系统和润滑系统的效果。
二、试验方案:1.准备工作:(1)检查发电机组的所有零部件和设备,确保其完好无损;(2)清理发电机组周围的杂物,确保试验场地的整洁;(3)设置监测仪器和设备,以便对发电机组的各项参数进行记录和监测。
2.试验内容:(1)静态试验:对发电机组进行各项静态参数的测定,如功率因数、短路电流、绕组电阻等;(2)动态试验:对发电机组进行各项动态参数的测定,如负载接入、负载导纳、并网试验等;(3)稳态试验:对发电机组在各种负载条件下进行长时间的运行试验,以评估其运行的稳定性;(4)过载试验:逐步增加发电机组的负载,观察和记录发电机组的输出功率和电气效率。
3.试验措施:(1)在试验过程中,严格按照安全操作规程进行,以确保试验人员的人身安全;(2)使用专门的测试仪器和设备进行试验,确保试验参数的准确性和可靠性;(3)试验过程中要及时监测和记录发电机组的各项参数,以便进行后续的数据分析和评估。
三、试验结果评估:1.分析和评估试验数据,包括发电机组的输出功率、电气效率、负载能力等;2.比较试验结果与设计要求的差距,确定是否需要调整或改进发电机组的设计;3.根据试验结果对发电机组的冷却系统和润滑系统进行评估和改进,确保其能够有效地降低发电机组的运行温度和摩擦损失。
四、试验报告:1.撰写详细的试验报告,包括试验方案、试验过程、试验结果、数据分析和评估等内容;2.提出相应的问题和建议,以便对发电机组的设计和运行进行改进和优化。
通过以上方案和措施的试验,可以确保水电站发电机组的性能和可靠性,提高其运行的稳定性和灵活性,以满足水电站的发电需求。
三里坪水电站发电机定子铁芯磁化试验
![三里坪水电站发电机定子铁芯磁化试验](https://img.taocdn.com/s3/m/fcb072d26f1aff00bed51eae.png)
在 交变磁 通 中产 生涡 流 和磁滞 损耗 , 铁芯 发热 , 使 温度
升 高 。铁 芯 中片 间绝 缘 受 损 部 分 将 产 生较 大 涡 流 , 局
部 温度 急剧 上升 , 而使试 验人 员 找 出过热 点 。 从 试验 中定 时用 红 外 线 测 温枪 测 量定 子 铁 芯 、 下 上 齿 压板及 定 子机 座 的温度 , 计算 出温 升 和温 差 ; 过铁 通
包绕定 子 有效铁 芯 , 不能 包绕 定子 机座 , 但 同时完 成各 测量 仪表 的接线 。 在 定子 机座 、 铁芯 背部 及对应 位置 相应 的上 、 下压 板处作 若 干个标 志点 , 以便 在 试 验 时用 红 外 线测 温 枪 定 时测 量所 有标 志点 处温度 , 并作 好记 录 。
中 , 能存 在 片间绝 缘 损 坏 , 发 电机 运 行 时 , 于发 可 在 由
中的磁感 应 强度 以及 有功 损耗 。把 测量 和计 算结 果 与
厂家 设计 要求 相 比较 , 而判 断 定 子 铁 芯 制造 及 现场 从 叠装 的质 量 。铁损 试 验接线 图见 图 1 。
热 和机 械力 的作 用 , 引起 片 间 短 路 和铁 芯短 路 区域 将 内局部 过热 , 而加 速铁 芯绝 缘 和线棒 绝 缘 的老化 , 从 甚 至 造成 铁芯 绝缘 烧伤 和 线棒 击穿 事故 。为 了保 证 机组
芯 上缠绕 的励磁 绕组 和测 量 绕 组 , 量 和 计 算 出铁 芯 测
制, 故要 求 厂家 将发 电机 定 子 机 座 采 用分 瓣 制 造 运 输
的方法 , 工地 现场 完 成组装 焊 接磁化试验
1 1 试 验 目的 .
发 电机 定 子 铁 芯 硅 钢 片 在 制 造 和 现 场 叠 装 过 程
广西乐滩水电站发电机定子绕组耐压试验
![广西乐滩水电站发电机定子绕组耐压试验](https://img.taocdn.com/s3/m/776bdf116bd97f192279e968.png)
广西乐滩水电站发电机定子绕组耐压试验邱秩(广西水电工程局电力安装公司,广西南宁530219)/j。
?”‘j?。
1。
4。
?1。
¨“。
1。
”。
j j j。
j?j?j j’j j j“1j。
÷‘。
?。
j‘。
?j。
|。
j i j。
j。
’?j j j。
?。
?;’j。
£}裔要]在绝缘方面,电机是否可靠,主要是看电机的绝缘耐电强度。
所以。
工频时得耐压试验是一项最基本的试验,被列为线圈成品和/下线各工序的例行试验。
本文介绍了广西乐滩水电站发电机定子绕妇耐压试验目的,奈件及测定的详细过程,并注明注意事项。
’:,既镧悯】发电机;定子;定子绕细耐压;耐压试验1工程概况乐滩水电站是红水河规划开发的第八个梯级水电站,电站装设4台轴流转桨式水轮发电机组,总装机容量4x150M W。
电站以220kV 一级电压接入广西电网,出线5回。
发电机为立轴半伞式密闭自循环空气冷却三相凸极同步发电机,俯捌顿时针旋转,推力轴承通过推力支架支撑在水轮机顶盖上,E机架装设有导轴承。
水轮机的可拆部件在安装或检修时可通过发电机定子铁芯内径吊出,并允许在不抽出转子和不拆除上机架的情况下更换定子绕组线捧和转子磁极,以及对定子绕组端部和定子铁芯进行预防性检查。
定子机座采用钢板焊接结构,分6瓣运输,在工地组圆焊接成整圆。
定子机座在安装间!l L t g-Pr叠装铁芯后吊入机坑下线。
定子铁芯定位筋采用双鸽尾结构,定位筋与铁芯和托板间预留热膨胀间隙。
定子铁芯冲片采用W270—50硅钢片,铁芯第1、47段两段;中片齿部采用F级环氧胶粘成整体,以提高铁芯的整体钢度,减少铁芯振动。
定子铁芯压紧采用穿心螺杆E端加蝶形弹簧压紧结构,保证定子铁芯在长期运行中不发生松动。
定子上、下层线圈之间和线圈与铁芯之间装有测温电阻,线圈绕组每相每个并联支路4个共36个,铁芯12个。
2定子绕组耐压试验的目的试验主要目的在于检查绕组的绝缘质量,以及耐电强度等并判断绝缘是否存在缺陷,受潮及玷污。
锦屏一级水电站水轮发电机定子磁化试验
![锦屏一级水电站水轮发电机定子磁化试验](https://img.taocdn.com/s3/m/fd6e4b01763231126edb11ac.png)
锦屏一级水电站水轮发电机定子磁化试验摘要:大型水轮发电机在工地现场组装完成后,为检查定子铁芯绝缘情况及叠压质量保证发电后的安全运行,必须进行铁芯磁化试验。
本文结合锦屏一级#6发电机定子磁化试验,介绍了大型水轮发电机定子磁化实验的实验目的、方法和实验措施。
关键词:铁芯铁芯损耗 #6发电机定子磁化实验1、概述磁化试验是发电机定子铁心叠片完成后必须进行的一项重要试验,其目的是检查定子铁心制造和现场安装的整体质量、片间的绝缘是否良好,如果绝缘损坏会造成短路,在短路区域形成局部过热,威胁机组的安全运行。
磁化试验以测定铁心单位质量的损耗,铁心轭部、齿部温升值参数来综合判断定子铁心的安装质量。
锦屏一级电站有6台单机容量为600mw的混流式水轮发电机组,定子铁心装配由机座、双鸽尾筋、托块、扇形片、拉紧螺杆、调整板等组成。
定子铁心在工地叠装,铁心外径φ13130mm,内径φ12000mm,铁心高度3250mm。
铁心沿轴向共分布67个通风槽,通风槽高度为6mm。
定子铁心整圆由42片扇形冲片组成,圆周共504槽。
2、发电机参数及试验参数发电机有关参数:额定容量:647.5 mw/700 mva功率因数:0.925(滞后)额定电压:20kv额定电流:20207 a额定转速:142.9r/min定子铁心槽数:504 槽定子铁心外径:d外=1313cm定子铁心内径:d内=1200cm定子铁心长度:l=325cm定子铁心槽深:h=22.852cm铁心通风沟层数:n =67铁心通风沟高度:b=0.6cm定子冲片损耗:1.05(w/kg)(1 特斯拉时)铁心比重ρ:7.6t/m33、试验相关计算(1)励磁线圈安匝数计算aω。
aω=π(d 外-ha)·h≈8842(安匝)(2)计算励磁绕组匝数ω1。
ω1=u1/(e·)≈45(匝)计算励磁绕组电流 i1(全电流)i1=aω/ω1≈196.5(a)(3)需要的视在功率近似值为。
水电站机组调试试运行施工技术方案
![水电站机组调试试运行施工技术方案](https://img.taocdn.com/s3/m/fef45c2dc381e53a580216fc700abb68a982ad87.png)
水电站机组调试试运行施工技术方案1.1机组调试依据和条件本节内容主要为发电单元设备的充水和电站接入电力系统的启动试运行试验,试验合格及交接验收后投入系统并网运行。
进行此项试验时,应具备下列条件:1.1.1设备条件水电站土建工程经验收合格,金属结构工程已具备发电条件。
机组的引水系统和尾水系统已符合机组发电的要求。
水轮发电机组及其附属设备、电气设备等机电工程已全部竣工,并经检查验收符合设计要求。
1.1.2试运行程序编制依据《水轮发电机组启动试验规程》(DL507-2002)《水轮发电机组安装技术规范》(GB 8564-88)有关设备合同、厂家资料、设计资料、监理和业主的有关要求等启动验收委员会正式建立,试运行指挥部及其下设机构(调试组、运行组、检修维护组)已经工程主管单位批准成立,职责分工清楚明确。
机组启动试运行大纲、程序、试验项目和步骤、安全措施已经批准。
试运行指挥部已将试运行大纲、程序试验项目和步骤以及安全注意事项向参与调试运行的有关人员交底。
运行单位应具有经过审批的机组试运行程序。
试验仪器、仪表、记录表等已备齐。
为保证机组试运行有条不紊并安全地进行,应严格按照国家和部颁有关标准进行,成立启动委员会作为调试试运行的领导机构,启动委员会下设调试运行组、验收交接组,各小组分别由业主、监理、设计、施工、厂家和生产单位组成,在启委会的领导下负责具体的试运行、调试、验收、移交工作,按照机组起动试运行程序要求及电网调度指令等既定程序严格实施。
8 .9.2机组充水试验机组充水前的试验和检查,应在启动委员会的指挥协调下,由各承包商负责完成各自的检查、试验项目。
1.2.1引水及尾水系统的检查进水口拦污栅已安装调试完工并清理干净,测量装置已安装完毕并检验调试合格。
进水口闸门手动、自动操作均调试合格,启闭情况良好。
工作闸门、检修闸门在关闭状态。
通讯、联络信号畅通。
压力钢管及通气孔、蜗壳、尾水管等水通流系统均已检验合格清理干净。
水电站发电机试验方案和措施
![水电站发电机试验方案和措施](https://img.taocdn.com/s3/m/5d8487a949649b6648d7477f.png)
水电站发电机定子试验方案和措施一、试验项目及标准:按照《电力设备预防性试验规程DL/T 596-1996》规定的发电机的试验项目。
本方案是在发电机嵌装前后及整体完成后试验。
项目及技术标准如下:发电机现场试验项目及标准组长:XXX成员:XXX、XXXX、试验操作人:XXXX监护人:XXXX三、试验方案及步骤:定子整体试验前,必须经厂家和业主单位联合检查确认后,方能进行整体试验。
1、定子绕组的绝缘电阻吸收比测量应满足:(1)定子绕组的每相绝缘电阻值,在换算至100℃时,不低于按下式计算的数值。
R=Un/[1000+(Sn/100)] MΩ式中:Un-水轮发电机额定线电压单位为伏(kv)Sn-水轮发电机额定容量单位为千伏安(KVA)(2)在40℃以下时,环氧粉云母绝缘的绝缘电阻吸收比R60/R15不小于1.6,或极化指数R10min/R1min不小于2.0。
(3)如果绝缘电阻不满足要求,则应对定子绕组进行加温干燥,定子干燥应做好下列准备工作:a.定子线圈端部圆周上等分布置酒精温度计8-10支,将线圈内测温电阻引至测温盘上;b.定子上覆盖帆布保温,并将定子下部的风道(如风洞盖板)盖严。
c.定子干燥用3台电焊机设备,进行干燥。
d定子绕组各相各并联支路相互连接起来,接好跨接引线。
跨接引线应用裸导线为宜。
e以调节通入定子电流的大小控制温升速率,温升速率一般为5~8℃/h,最后保持在80+5-10℃的范围内(以定子槽中测温电阻的读数为准,而酒精温度计的读数应为70℃左右)。
g每小时记录温度一次,每4~8h用2500兆欧表测量线圈对地绝缘电阻,应满足下列条件时,即可停止干燥。
h干燥结束后,以不超过10℃/h的速率降温至50℃,拆除引线和帆布罩及上下定子扶梯,让定子自然冷却,最后用干燥的压缩风将线圈清扫干净。
2、定子绕组的直流电阻测量:3、定子直流耐压试验:(1)交流耐压前,应分相分阶段进行3倍定子额定电压的直流耐压试验进行试验(2)各相泄漏电流不随时间的延长而增大;(3)在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。
水电站发电机的运行与维护措施探究
![水电站发电机的运行与维护措施探究](https://img.taocdn.com/s3/m/313bc5d031126edb6e1a1010.png)
水电站发电机的运行与维护措施探究在长期实践中可知,很多水电站在运营期间,由于人员文化水平不高,加之很少接受到正规、专业的教育培训,在水电站发电机运行与维护工作上,显得经验不足,发电机的故障无法得到及时排除,不利于水电站经济效益的提升。
因此,要根据水电站发电机运行与维护的规律,严格落实各项检修措施,实现水电站的稳定运行,减少故障出现的可能。
工作人员要从水电站发电机实际运行情况出发,及时处理发电机运行时出现的问题,尤其是加强防范工作——多看多巡查,最大限度降低发电机出现故障的几率。
本文根据水电站发电机的运行情况,提出了行之有效的维护措施。
标签:水电站;发电机;运行维护水电是一种清洁、可再生的能源,水电站建设投资较少,但是能够很快取得成效,并获得较高的回报。
水电站可以为社会经济建设输送源源不断的电能,因此保障发电机的安全运行,认真排查各项安全隐患,具有重要的现实意义。
水电站在日常运营期间,既要加强水工管理工作,还要优化调度,确保发电机处于健康的运行状态,保障电能的正常供给。
1、水电站发电机日常检查与维护1.1 保持发电机的清洁发电机在长时间的运行中,其表面会出现大量的油污灰尘、电刷粉末,需要及时清理,不然发电机吸收这些杂物后,会对发电机绝缘造成不利影响,同时引起发电机短路的故障。
对此要重视发电机清洁工作,通常使用毛刷、高压气筒等工具。
这样可以将发电机内部的电刷粉末、油污灰尘等清除干净。
对于发电机电刷滑环等重要部位,必须即时清洁干净。
1.2 电刷滑环的检查与维护为有效保障发电机的正常、安全运行,应谨慎选择电刷,重点是加强滑环的维护。
若是使用的电刷不达标,滑环出现问题,会导致发电机滑环、电刷出现严重磨损,而产生的铜末与碳粉,在吸进线圈端头以后,会造成短路,烧毁绕组,不利于发电机正常运行,并降低其工作效率。
在电刷滑环检查与维护中,电刷应在滑环中心线处,电刷和刷握要保持0.1-0.2mm的距离,过紧会让电刷尺寸被磨小。
贵港水电站贯流式水轮发电机效率试验论证
![贵港水电站贯流式水轮发电机效率试验论证](https://img.taocdn.com/s3/m/2d274b0deff9aef8941e061e.png)
式 中 : 冷 却 水 带 走 的损 耗 , 位 E w] P一 单 k Q一 冷 却 水 的流 量 , 位 I / ] 单 - s m。
c一 冷 却 水 的单 位 体 积 热 容 系 数 ( 比热 ) 单 位 ,
E J k K) k ( g・ ] p 冷 却 水 的密 度 , 位 E g m。 一 单 k/ ] △ T一 冷 却 水 的 温 升 , 位 [ 单 K] 3 2 2 冷 却 水 流 量 的测 量 .. 冷 却水 流 量 的 测 量 是 通 过 测 出 当 冷 却 水 流 过 一 个 特 制 的 节 流 栅 时 所 产 生 的 水 压 力 降 而 实 现 。可 用
3 直 接 通 过灯 泡 体 表 面散 发 至 河 水 的冷 却 空 气 )
热损耗 P。 a
即 P总 耗一 Pl P + Pd + 2
上 述 第 1 、 ) 损 耗 可 用 热 量 法 分 别 进 行 测 )2 项 定 。而 第 3 项 损 耗 是 由计 算 得 出 。 ) 3 2 损 耗 的测 量 计 算 方 法 . 3 2 1 由冷 却 水 带 走 的 热 损 耗 P . . 的 测 量 按 I C 3 — A( 9 4 中 的 方 法 , 过 测 定 冷 却 E 42 17 ) 通
熊 卫
武 警 水 电 第 二 总 队 , 西 新 余 ,3 0 9 江 382
摘 要 通 过 对 贵 港 航 运 枢 纽 水 电站 灯 泡 贯 流 武 水 轮 发 电机 效 率 试 验 进 行 论 证 , 核 了机 组 性 能 , 握 了 利 用 量 考 掌 热 法 和 损 耗 分 析 法 相 结 合 测 量 灯 泡 贯 流 武 水 轮 发 电 机 效 率 的 试 验 和 计 算 方 法 , 今 后 该 类 型 发 电 机 试 验 和 设 计 提 为 供 了参考 经验 。 关 键 词 发 电机 ; 率 试 验 ; 港 水 电 站 运 枢 纽 水 电 站 位 于 广 西 郁 江 河 段 贵 港 市
水电站发电运行方案的水电工程施工技术
![水电站发电运行方案的水电工程施工技术](https://img.taocdn.com/s3/m/1c6c8756fd4ffe4733687e21af45b307e871f901.png)
水电站发电运行方案的水电工程施工技术水电站是一种利用水能发电的重要设施,其发电运行方案与水电工程施工技术密不可分。
本文将就水电站发电运行方案的制定和水电工程施工技术进行探讨。
一、发电运行方案的制定水电站的发电运行方案制定是确保水电站正常运行的关键,主要包括以下几个方面的内容。
1. 水电站选址选址是水电站建设的首要步骤,需考虑水资源丰富度、水位变化情况、水库库容、空间布局等因素。
同时,还需与环境保护要求相协调,确保对周边环境的影响最小化。
2. 水电站型式选择根据地质、水文、环境等因素,选择适合的水电站型式,如常见的水库式、河道发电等。
需结合发电需求、投资成本、工程难易度等因素进行综合评估。
3. 机组配置与技术方案根据水能资源特点和电网需求,确定水电站机组配置与技术方案。
包括机组装机容量、品种及数量等。
此外,需充分考虑机组的可靠运行、效率等因素。
4. 电网接入及调度将水电站的发电能力与电网接入进行充分考虑,制定合理的电网接入方案以及调度方案。
确保水电站的发电能力能够稳定而有效地输送到电网中。
二、水电工程施工技术水电工程施工技术是保证水电站工程质量和安全的重要环节。
下面将从施工准备、土建施工、安装调试和工程验收等方面进行介绍。
1. 施工准备施工前需要进行充分的准备工作,包括方案设计、材料准备、设备检查、人员组织等。
同时,还需制定施工组织设计,明确工作任务和责任。
2. 土建施工土建施工是水电工程的基础工作,包括清理施工区域、地基处理、建筑结构施工等。
在施工过程中,需严格按照设计图纸和施工规范进行操作,确保工程质量与安全。
3. 设备安装调试设备安装调试是水电站工程的核心环节,包括机组安装、水轮机调试、发电机调试等。
在此过程中,需按照严格的工艺流程和标准进行操作,确保设备安装正确、运行稳定。
4. 工程验收工程验收是水电工程最后一个环节,包括试运行、调试、质量检查等。
在此过程中,需参照相关国家和行业标准,对工程质量、安全性进行全面检查,确保工程达到合格标准。
龙开口水电站发电机通风试验
![龙开口水电站发电机通风试验](https://img.taocdn.com/s3/m/ef8c01d3f9c75fbfc77da26925c52cc58bd6909f.png)
龙开口水电站发电机通风试验近期,龙开口水电站发电机进行了一次通风试验,以确保其正常运行。
本文将对此次试验进行详细介绍。
一、试验目的发电机通风系统是发电机重要的组成部分。
在发电机工作过程中,由于转子、定子和轴承等部件的热量产生,会使发电机内部温度升高,影响正常工作。
为确保发电机能够稳定运行,必须防止过热,保持其正常运行温度。
因此,龙开口水电站发电机通风试验旨在测试发电机通风系统的性能和效率,以保证发电机的正常使用。
二、试验前准备1. 首先,工作人员需要检查发电机的通风系统,包括风扇、轴承和过滤器等。
特别是过滤器,必须保持清洁,以确保风扇在运转时能吸入足够的新鲜空气。
2. 确保试验现场的安全性。
发电机通风试验时,需要工作人员穿着适当的保护装备并遵守操作程序,以免发生危险。
3. 准备必要的试验设备,如风扇测量仪、风量计、压力表等。
4. 准备安全工具,以便在需要时进行维修或更换部件。
三、试验流程1. 首先进行风量测量。
将风扇测量仪放在风扇进风口处,记录空气流量并计算出通风系统的总风量。
2. 接下来进行压力测量。
将压力表放在风扇进风口处,记录系统的进口压力。
然后,将压力表移动到出风口处,记录系统的出口压力。
3. 最后,使用风量计对发电机内部的空气流量进行测量。
确保空气正常流入和流出发电机,并记录流速。
四、试验结果分析通过通风试验,工作人员确定了龙开口水电站发电机通风系统的性能和效率。
在试验过程中,工作人员确定了系统通过的空气量、进口压力和出口压力等参数。
测试结果表明,发电机通风系统的性能和效率均符合要求,能够保证发电机的正常使用。
五、结论通过本次龙开口水电站发电机通风试验,工作人员确认了发电机通风系统的性能和效率。
大量数据和结果分析表明,该系统可以有效地保持发电机正常运行温度,并保证发电机的稳定运行。
要保持良好的通风效果需要定期检查和维护发电机通风系统。
只有这样,才能确保发电机的运行安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水电站发电机定子试验方案和措施
试验项目及标准:
按照《电力设备预防性试验规程DL/T 596—1996》规定的发电机的试
验项目。
本方案是在发电机嵌装前后及整体完成后试验。
项目及技术标准如下:
发电机现场试验项目及标准
二、试验组织机构
组长:XXX 成员:XXX XXXX
试验操作人:XXXX 监护人:XXXX
三、试验方案及步骤:
定子整体试验前,必须经厂家和业主单位联合检查确认后,方能进行整
体试验。
1、定子绕组的绝缘电阻吸收比测量应满足:
(1)定子绕组的每相绝缘电阻值,在换算至100C时,不低于按下式计算的数值。
R=Un/[1000+ (Sn/100) ] M Q
式中:Un-水轮发电机额定线电压单位为伏(kv)
Sn-水轮发电机额定容量单位为千伏安(KVA
(2)在40C以下时,环氧粉云母绝缘的绝缘电阻吸收比R6O/R I5不小于,
或极化指数R10min/R 1min 不小于。
3)如果绝缘电阻不满足要求,则应对定子绕组进行加温干燥,定子干
燥应做好下列准备工作:
a.定子线圈端部圆周上等分布置酒精温度计8-10支,将线圈内测温
电阻引至测温盘上;
b. 定子上覆盖帆布保温,并将定子下部的风道(如风洞盖板)盖严。
c. 定子干燥用3台电焊机设备,进行干燥。
d 定子绕组各相各并联支路相互连接起来,接好跨接引线。
跨接引线
应用裸导线为宜。
e以调节通入定子电流的大小控制温升速率,温升速率一般为5〜8C
/h,最后保持在80+5-IO C的范围内(以定子槽中测温电阻的读数为
准,而酒精温度计的读数应为70 C左右)。
g每小时记录温度一次,每4〜8h用2500兆欧表测量线圈对地绝缘电阻,应满足下列条件时,即可停止干燥。
h干燥结束后,以不超过10C/h的速率降温至50C,拆除引线和帆
布罩及上下定子扶梯,让定子自然冷却,最后用干燥的压缩风将线圈清扫干净。
2、定子绕组的直流电阻测量:
3、定子直流耐压试验:
(1)交流耐压前,应分相分阶段进行3 倍定子额定电压的直流耐压试验进行试验
(2)各相泄漏电流不随时间的延长而增大;
(3)在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。
(4)试验时电压按每级倍额定电压值分阶段升高,每阶段应预停留,稳定
后读取泄漏电流值。
当不满足上述两项要求之一时应尽可能找出原因,并将其消除,但不影响设备的交接。
(5)每相直流耐压试验前后,对被试相进行绝缘电阻、吸收比。
4、定子交流耐压试验:
(1) 交流耐压试验前,必须对试验设备进行调试,试验和保护参数整定好,进行空
载升压至试验电压值合格后,保护动作无误后,方能进行定子交流耐压试验。
(2) 试验应分相进行。
升压时起始电压一般不超过试验电压的1/3,然后
逐步升压至规定值。
升压速度从1/3至满值一般历时10〜15s为宜。
⑶试验电压频率应为50Hz波形为实际正弦波,在试验电压下停留1min.
然后迅速降到全值的50%以下,在断开电源。
(4) 定子绕组整体交流耐压时, 应观察其电晕情况。
额定容量在12500KVA
以上,额定电压为6300V 以上的水轮发电机定子绕组,在倍额定线电压下,其端部应无明显的晕带和持续的金黄色亮点。
(5) 每相交流耐压试验前后,对被试相进行绝缘电阻、吸收比。
(6)交流耐压试验应在晚上适当环境进行。
四、安全措施:
1 )进行上述试验时,定子绕组线圈应彻底清扫干净。
2)应严格遵守安全规范要求。
悬挂警示标志、拉警戒线、无关人员严禁
进入试验区域以内,
(3)定子各相线圈绝缘电阻测试完成后,应用接地线进行放电后,拆除全
部试验接线。
(4)设备接地和仪器接地应牢固可靠。
特别是在做定子各相直流泄漏及直
流耐压时,试验完成后应进行放电3〜5分钟后,放电先用放电棍进行,在
用接地线充分放电,方可撤除试验连线。
(5)定子整体交流耐压试验应在晚上进行,各相线圈交流耐压完成后,应用接地线进行放电后,在拆除全部试验接线。
五、试验接线图
1.直流耐压及直流泄漏的接线图:
2.交流耐压试验接线图:
六、发电机定子试验使用设备清单
1、5000〜10000V兆欧表1块;
2、快速直流电阻测试仪1台套;
3、直流耐压泄漏仪1台套;
4、定子试验变压器1台套
编制: 审核: 批准:
电力建设工程有限公司
2015年12月。
