一、空气处理过程：
室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）
二、处理过程：
S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。

L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。

O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。

三、设计选型实例
1. 确定夏季室内、外空气的状态参数（tN、φN、iN、tW、tWS、iW）；
2. 分别计算各个房间的室内显热负荷（Qx）和湿负荷（W）并汇总；
3. 根据室内外空气状态之间的关系（iN、iW、dN、dW），依据设计选用原则确定新风机组和风机盘管分别负担的显热负荷，在某可按照各承担50%的水平选取。

4.风机盘管干工况运行，则新风系统必须承担室内产生的全部湿（潜热）负荷；在新风除湿的同时，应使新风冷量最大化，并尽可能多地承担室内的显热负荷。

5.选取新风机组的送风温差，可得新风送风温度tO，依据显热负荷承担比例算出新风需要承担的显热负荷，可计算出新风的送风量。

6．根据公式，计算按照消除室内余湿，新风机器露点对应的含湿量dL，校核新风量是否满足除湿和人体卫生要求。

7．已知新风送风温度tO和送风含湿量dO，可得新风送风点的其它状态参数。

沿新风送风状态点等焓线向上与新风室外状态点等含湿量线相交，即为新风间接蒸发制冷段出风状态点。

8．根据不同地区、不同的室内设计参数、不同建筑物和室内条件，选取和校核间接蒸发制冷段效率和直接蒸发制冷段效率及其组合是否满足新风出风状态的要求。

9．统计各个房间所需的新风量，根据所需的新风总量选取新风机组及功能段。

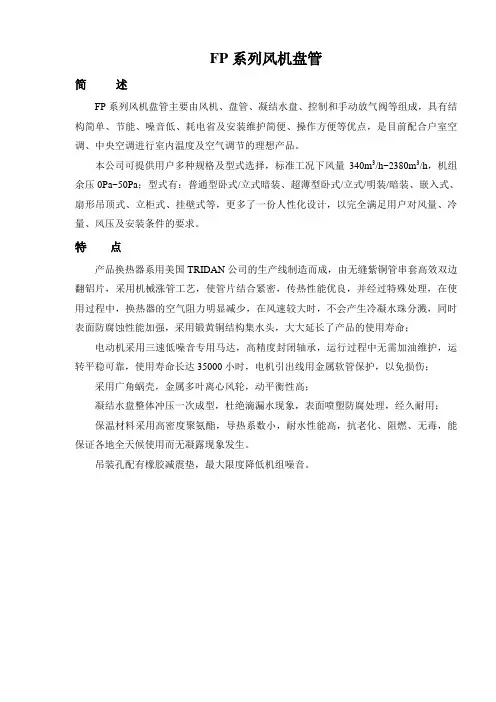

10．按风机盘管承担的显热负荷比例，计算得出风机盘管需要承担的显热负荷数值，参照样本中风机盘管干工况供冷量数据表，选择风机盘管型号和数量。

11．统计风机盘管的数量，汇总风机盘管的总供冷量及水流量，选取相应的间接蒸发冷水机组。
