空间结构是指在大厅式平面组合中，对面积和体积都很大的厅室，例如剧院的观众厅、体育馆的比赛大厅等， 它的覆盖和围护问题是大厅式平面组合结构布置的关键，新型空间结构的迅速发展，有效地解决了大跨度建筑空 间的覆盖问题，同时也创造出了丰富多彩的建筑形象。空间结构系统有各种形状的折板结构、壳体结构、网架壳 体结构以及悬索结构等。
膜结构
膜结构
膜结构膜结构(Membrane)是20世纪中期发展起来的一种新型建筑结构形式,是由多种高强薄膜材料(PVC或 Teflon)及加强构件(钢架、钢柱或钢索)通过一定方式使其内部产生一定的预张应力以形成某种空间形状,作为覆 盖结构,并能承受一定的外荷载作用的一种空间结构形式.膜结构可分为充气膜结构和张拉膜结构两大类.充气膜 结构是靠室内不断充气,使室内外产生一定压力差(一般在10㎜～30㎜水柱之间),室内外的压力差使屋盖膜布受到 一定的向上的浮力,从而实现较大的跨度.张拉摸结构则通过柱及钢架支承或钢索张拉成型,其造型非常优美灵活.
壳体结构
壳体结构
壳体结构是两端有竖向的支撑，沿着曲面的切线把力分解到两侧，尺寸相比非常小，可以做很大的跨度。如： 做拱型桥、大型教堂。
管由钢管制成的桁架结构体系，因此又称为管桁架或管结构。只要是利用钢管的优越受力性能 和美观的外部造型构成独特的结构体系，满足钢结构的最新设计观念，集中使用材料、承重与稳定作用的构件组 合以发挥空间作用。
谢谢观看
网架结构
网架结构
网架结构是由许多连续的杆件按照一定规律组成的网状结构，在接触处加上球状以便加大链接。杆件主要承 受轴力，能充分发挥材料的强度，节省钢材，结构自重小。网架结构空间刚度大，整体性强，稳定性好。是利用 较小规格的杆件建造大跨度结构，而且杆件类型统一。
城 市 体 系 空 间 结 构
城市体系空间结构空间是人类进行各种社会经济活动的场所，空间的配置是人类进行各种行为的产物，依据不同的原则可以形成不同的空间配置和不同规模等级空间相互密切的有机整体，其间必定存在着某种联系，这种配置和联系就组成了空间。
城市的发展和地理空间密不可分。
地理空间是一个区域或国家的最为宝贵的资源，所以城市空间发展是地理空间的一个重要组成部分。
城镇布局是城市化的产物，城镇空间布局是区域空间布局重要内容之一。
城镇体系的空间分布包含两方面的重要内容，一是城镇体系的规模分布，二是城镇体系的区位分布。
要实现城镇体系可持续发展就要在不损害城镇体系生态进程的前提下，结合区域特点，促使城镇体系在社会和经济发展中作出持续性贡献的城镇体系发展模式。
其旨在以区域为基础，兼顾发展和环境两个方面，发挥人的主观能动性，调控城镇体系的进程。
1空间结构理论经济活动的空间结构也称经济（产业）地域结构，即人类经济活动的地域（空间）组合关系，也即是经济地域的主要物质内容在地域空间上的相互关系和组合形式。
空间结构一直是空间经济学与经济地理学关注的基本问题。
地域空间结构实际上是个人和社会组织空间偏好与选择的结果，是经济均衡在空间维度下的集中体现，个人和社会选择的各种要素均会对地域空间结构产生实际的影响。
1.1“田园城市”理论“田园城市”理论是1898年由英国人霍华德提出的。
田园城市是为安排健康的生活和工业而设计的。
其规模要有可能满足各种社会生活，但不能太大，被乡村带包围，全部土地归公众所有或者托人为社区代管。
对霍华德来说，“田园城市”并不是他的奋斗目标，而只是实现他所追求的目标“社会城市”的一个局部试验和示范。
也就是说“田园城市”只是“社会城市”的一个组成部分，“社会城市”是一个全新的田园城市群体的组合。
即“社会城市”是由一个中心城市和若干个名称和设计各异的田园城市组成的城市群，各城市之间依靠放射状和环状的交通网络相联系，把社会城市联结成一个整体。
常用的空间结构体系及其特点

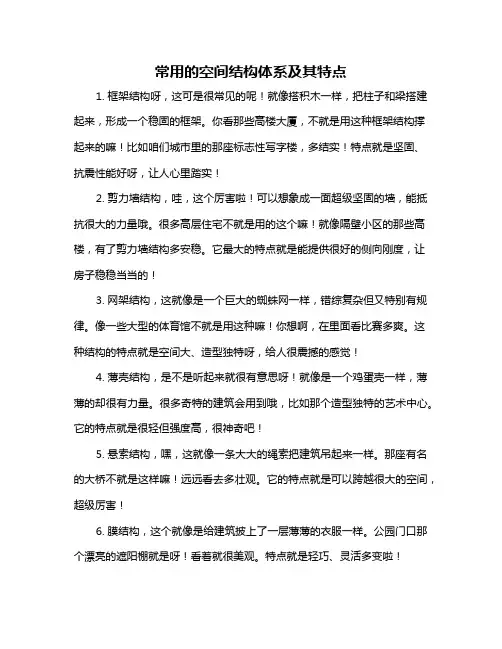

常用的空间结构体系及其特点1. 框架结构呀，这可是很常见的呢！就像搭积木一样，把柱子和梁搭建起来，形成一个稳固的框架。

你看那些高楼大厦，不就是用这种框架结构撑起来的嘛！比如咱们城市里的那座标志性写字楼，多结实！特点就是坚固、抗震性能好呀，让人心里踏实！2. 剪力墙结构，哇，这个厉害啦！可以想象成一面超级坚固的墙，能抵抗很大的力量哦。
很多高层住宅不就是用的这个嘛！就像隔壁小区的那些高楼，有了剪力墙结构多安稳。
它最大的特点就是能提供很好的侧向刚度，让房子稳稳当当的！3. 网架结构，这就像是一个巨大的蜘蛛网一样，错综复杂但又特别有规律。
像一些大型的体育馆不就是用这种嘛！你想啊，在里面看比赛多爽。
这种结构的特点就是空间大、造型独特呀，给人很震撼的感觉！4. 薄壳结构，是不是听起来就很有意思呀！就像是一个鸡蛋壳一样，薄薄的却很有力量。
很多奇特的建筑会用到哦，比如那个造型独特的艺术中心。
它的特点就是很轻但强度高，很神奇吧！5. 悬索结构，嘿，这就像一条大大的绳索把建筑吊起来一样。
那座有名的大桥不就是这样嘛！远远看去多壮观。
它的特点就是可以跨越很大的空间，超级厉害！6. 膜结构，这个就像是给建筑披上了一层薄薄的衣服一样。
公园门口那个漂亮的遮阳棚就是呀！看着就很美观。
特点就是轻巧、灵活多变啦！7. 筒体结构，你可以把它想象成一个大柱子立在那里。
那些超高层的写字楼好多都有呢！特别有气势。
它的主要特点就是强度高呀，能支撑起那么高的楼呢。
8. 混合结构，哈哈，这就是各种结构的大杂烩呀！就像一个什锦拼盘一样。
很多建筑都会综合运用呢！比如咱们这边的商场。
它的特点就是可以结合不同结构的优点，多实用呀！我觉得这些空间结构体系真的是太神奇啦，各有各的特点和用处，共同塑造了我们丰富多彩的建筑世界呀！。
