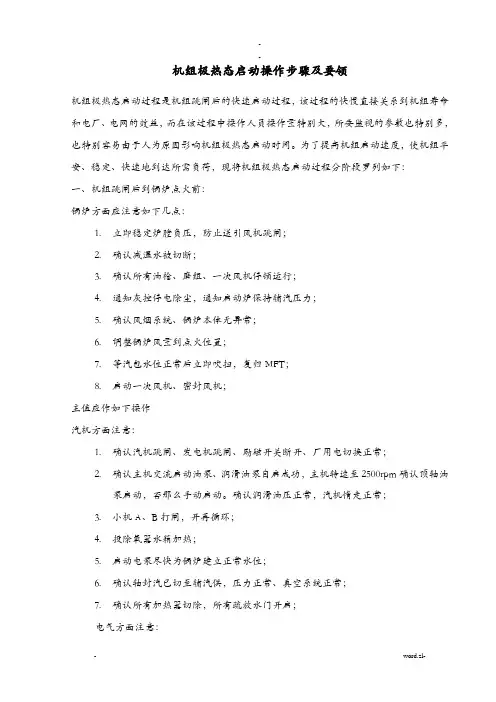

机组极热态启动操作步骤及要领
机组极热态启动过程是机组跳闸后的快速启动过程,该过程的快慢直接关系到机组寿命和电厂、电网的效益,而在该过程中操作人员操作量特别大,所要监视的参数也特别多,也特别容易由于人为原因影响机组极热态启动时间。为了提高机组启动速度,使机组安全、稳定、快速地达到所需负荷,现将机组极热态启动过程分阶段罗列如下:
一、机组跳闸后到锅炉点火前:
锅炉方面应注意如下几点:
1.立即稳定炉膛负压,防止送引风机跳闸;
2.确认减温水被切断;
3.确认所有油枪、磨组、一次风机停止运行;
4.通知灰控停电除尘,通知启动炉保持辅汽压力;
5.确认风烟系统、锅炉本体无异常;
6.调整锅炉风量到点火位置;
7.等汽包水位正常后立即吹扫,复归MFT;
8.启动一次风机、密封风机;
主值应作如下操作
汽机方面注意:
1.确认汽机跳闸、发电机跳闸、励磁开关断开、厂用电切换正常;
2.确认主机交流启动油泵、润滑油泵自启成功,主机转速至2500rpm确认顶轴油
泵启动,否则手动启动。确认润滑油压正常,汽机惰走正常;
3.小机A、B打闸,开再循环;
4.投除氧器水箱加热;
5.启动电泵尽快为锅炉建立正常水位;
6.确认轴封汽已切至辅汽供,压力正常、真空系统正常;
7.确认所有加热器切除,所有疏放水门开启;
电气方面注意:
1、就地检查电气保护柜,如非电气量报警,应复归发变组保护屏。检查发电机出
口开关分闸良好。
二、锅炉点火到汽机冲转阶段:
锅炉方面主要操作:
1.接值长点火通知,开燃油电磁阀,首先点燃中层或上层油枪以维持汽温,直到
锅炉输出热量达到15%BMCR,通知巡检到炉子上看火;
2.暖磨:由于磨煤机事故跳闸,磨内有部分存煤,处理不好,极易造成事故,所
以操作应有足够的预见性。
暖磨应注意以下几点:
a)MFT信号复归后,一方面建立炉前油循环,点油枪,同时尽快将一次风机
投入运行,为磨组的启动做好准备。
b)暖磨时磨出口混合风带粉,注意汽温、汽压的控制,掌握提前量,可适当
放低主汽温度;
c)开始暖磨时,先开足冷风门,关闭热风门,开流量控制门时应缓慢,以防
一次风量剧烈扰动;
d)确认磨入口温低于磨出口温度,且低于60℃,开启热风挡板,把磨出口温
度提高到60-70℃之间;
e)通知巡检到就地检查磨组,做启动前检查;
f)暖磨10Min左右,确认该磨煤火检为0,启动磨机。
g)由于磨中仍积存有一定煤,磨启动初期振动相对较大,可视情况投入给煤
机运行,以减小振动。
汽机方面操作:
1.确认汽机TSI仪表、汽机工况、发电机工况等系统无任何异常,符合启动条件;
2.确认汽机相关辅机系统是否正常,真空系统是否正常
3.检查旁路系统是否正常,准备开启旁路系统;
4.投入旁路自动运行并注意低旁减温是否及时投入,检查高旁设定值为12.9Mpa,
低旁设定值为1.1Mpa;
5.极热态冲转温度选择应选择比调节级金属温度高-50-110℃,且主、再热汽温
必须保证有56℃以上的过热度(注意冲转参数不宜选择过高,防止启动过程
中高排超温;)
6.通知巡检到就地检查汽机,准备挂闸冲转;
7.主再汽温符合冲转条件后,检查各参数正常(高旁开度维持在40%以上)。挂
闸后,选择自动启动,设升速率为300R/Min/Min。
三、机冲转到并网阶段:
锅炉方面主要操作:
1.在汽机挂闸后,可以再点几层油枪,但必须做好事故预想。
2.时间较充足时,可以暖第二台磨,操作如第一台磨;
3.汽机冲到3000rpm,准备并网操作时联系汽机值班员降低锅炉水位至-50mm,
同时拉大炉膛负压,启动磨煤机,磨启动后须注意如下几点:
a)磨煤机启动后,值班员必须注意炉膛负压,一般炉膛负压会上升变正;
b)磨煤机启动后,汽机值班员必须注意汽包水位和旁路开度,因为启第一台
磨水位大约会上升50-100mm。
4.启磨后高旁为维持主汽压力会加大开度,此时应注意汽包水位变化,如自动调节困难,应切为手动调整,待水位及参数稳定后投入自动(此时给水控制方案选择勺管投自动跟踪差压,旁路阀自动单冲量调水位;
汽机值班员操作:
1.设定目标转速3000rpm,升速率300rpm,开始冲转
2.汽机冲转后,通知就地巡检检查汽机盘车是否脱开;
3.摩擦检查的目标选定在200R/Min。联系巡检倾听机内有无异常音。
4.汽机转速达到2500rpm时,手停顶轴油泵;
5.检查低缸排汽温度,投入喷水减温自动。
6.升速到3000rpm定速;
7.在汽机冲转过程中加强对汽机振动、轴向位移、轴承温度、汽机差胀、推力轴
承温度、高排、低排温度等汽机主要参数监视;
8.检查主油泵出口压力正常后,停主机润滑油泵top、启动油泵,并在CRT上将
其投入联动
9.汽放自同期方式,并网;
四、并网到150MW阶段:
锅炉方面主要操作:
1.并网后可适量加入减温水,以控制主汽温度不要升得过高;
2.在汽温、水位、炉膛负压、磨出口温度许可条件下,尽快加煤,但由于启动时
空预器一次风温较低,因而每台磨煤机煤量不能超过32-35T/H;
3.立即暖第二台磨,并启动第二台磨,操作要点参照第一台磨启动,以保证加负
荷的快速连续性
4.控制好主、再热汽温度,不要偏差太大。
汽机方面操作:
1.汽机并网自带负荷30MW,此时DEH控制为阀门指令控制。检查各系统正常,
缸温无明显变化,低缸排汽温度在80℃以下,低缸喷水自动投入。
2.并网后,注意并网后虚假水位,其数值可达到50-100mm;
3.待负荷至30MW左右,投DEH控制方式为功率回路控制,输入指令66MW以
上,升负荷率30Mw。此时应注意低再压力已低至0.5Mpa,检查中调门基本开
足,高压调门缓慢开启(阀位指令到20%,切缸开始),释放高排逆止门,关
闭VV和BDV阀。注意高排温度变化,待高排温度下降,高排逆止门冲开。
4.升负荷过程中应注意高压旁路门缓慢关闭至0(如自动不可靠,应切为手动,
缓慢将高旁阀关闭)。旁路由定压模式转变为保护模式,至此切缸结束。
5.汽轮机切缸过程中需注意事项
1)切缸期间注意调整好锅炉燃烧以及旁路的运行,尽量保持汽轮机进汽参数稳
定;
2)注意调整主汽温度及高压缸金属温度之间的偏差,要保证高压缸进汽后高压
缸缸体以及高压缸第一级处的热应力在允许的较小的范围内;
3)在切缸期间要严密监视旁路的动作情况,以保证切缸时高压缸的进汽量。注
意监视高压缸排汽温度以及切缸时高排逆止阀的开启情况;
6.投入低加和高加运行;
