SMW工法桩三轴水泥搅拌桩置换土方量计算方法
SMW工程量计算方法
SMW工程量计算方法:S 为每幅断面面积、 v为每幅搅拌体积方量幅数为n幅、深度为h米V=S·h总搅拌方量为；V总=N·v=n·S·h三孔面积 S=1.4953M2二孔面积 S=1.0312M2（三孔面积计算方法）三孔中心距为1.2M、搅拌体平均厚度为0.7735M、搅拌直径为0.85M。
（两孔面积计算方法）两孔中心距为0.6M、搅拌体平均厚度为0.7735M、搅拌直径为0.85M。
S=1.2×0.7735+π/4×0.852=1.4953 M3S=0.6×0.7735+π/4×0.852=1.0312 M3拌浆桶（二只浆液并入存浆桶）直径 1M×高度1.O7M 每桶400Kg水泥 1:1.5 灰水比400Kg（水泥8包）×1.5（水）=0.6吨0.6÷3.14÷0.52（桶半径）= 764（桶内水高度）比重: ≈1.37g/cm30.40÷3.1（水泥比重）= 0.129（水泥体积）0.6（水体积）＋0.129（水泥体积）= 0.729（总体积）1（水泥重量＋水重量）÷0.729（总体积）=1.372g/cm3每根桩体积及水泥用量:开幅（第一幅）24.1M（桩长）×1.495M2=36.0295M3××0.36吨=12.97吨12.97吨÷0.4吨=32.425≈32.5（桶）套幅24.1M（桩长）×1.0312M2=24.852M2×0.36吨=8.947吨8.947吨÷0.4吨=22.367≈22桶开幅（三孔面积）=1.495M2×深度套幅（二孔面积）=1.0312M2×深度开幅+套幅+--------最后不足部分算一幅。
注浆浆流量200L/min×2只工作压力≤4.0MPa下钻和提升速度依据（理论计算）；泵流量每400L/min 浆液下钻时注入70﹪提升时注入30﹪浆液注入量656L/M3÷400L= 1＇38 ″≈100″/M3656L×70﹪=459.2L÷70″×60″=393.6L/min （泵流量每400L/min可满足）下钻: 1.0312 M2×0.85M（深度）= 0.8765M3×0.36×1.5+107.1=575L×70﹪=402L （泵流量每400L/min可满足）提升:1.0312M2×2M=2.0624M3×.036×1.5+0.2395=1353.1L×30﹪=405L（泵流量每400L/min可满足）以上下钻≤1M/min与提升≤2M/min基本在要求范围内。
三轴水泥搅拌桩(SMW工法桩)计算原理
关于三轴水泥搅拌桩工程量的计算
2013-01-25
工程量的计算：
定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。
设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：
原面积： S1=（0.65/2）2×3.1416×3=0.9955m2
圆心角：θ=2×acos(0.225/0.325)=92.3738°
一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2
三角形面积： S3=(0.3252-0.2252)1/2×2×0.3/2=0.0528 m2
一个弓形面积: S4=S2-S3=0.085-0.0528=0.0322 m2
每次成活桩截面积: S=S1-4×S4=0.9955-0.0322*4=0.8667m2
套接一孔：
每幅桩平均断面积为：
（0.9955+0.3318-0.0322*4）/2＝0.59866m3。
三轴水泥土搅拌桩工程量计算方法
三轴水泥土搅拌桩工程量计算方法
三轴水泥土搅拌桩的工程量计算方法可以按照以下步骤进行：
1. 确定工程量计算范围：根据设计图纸和工程实际情况确定需要计算工程量的范围，
包括地下桩身、桩头等部分。
2. 测量桩长和直径：使用测量工具测量每个桩的长度和直径，取整数值作为计算参数。
3. 计算每根桩的体积：根据桩的长度和直径计算每根桩的体积。
水泥土搅拌桩可以看
作是一个圆柱体，其体积可以通过以下公式计算：V = π * r^2 * h，其中V为体积，
π为圆周率（取3.14），r为半径（直径的一半），h为高度（桩长）。
4. 根据工程的需求和安全系数计算实际需求的桩数量：根据工程设计要求和安全系数，计算实际需求的桩数量。
5. 计算总工程量：将每根桩的体积乘以实际需求的桩数量，得到总工程量。
需要注意的是，以上计算方法仅适用于三轴水泥土搅拌桩的工程量计算，其他类型的
桩需要使用相应的计算方法。
此外，还需要根据施工情况和实际需求进行合理调整和
修正。

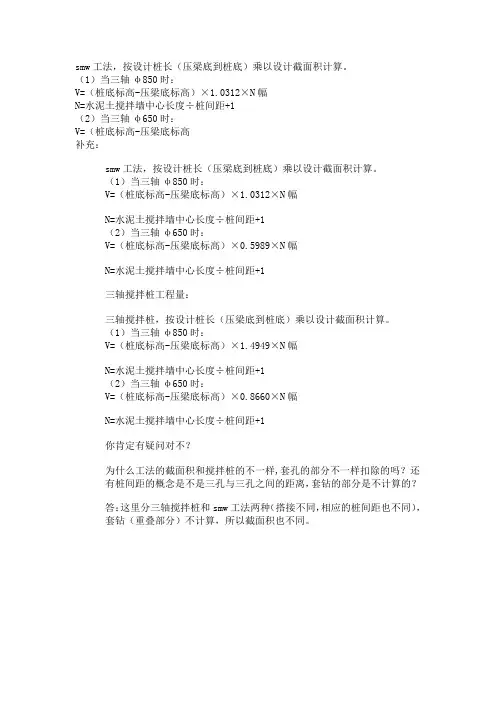

工法桩计算方法
smw工法，按设计桩长（压梁底到桩底）乘以设计截面积计算。
（1）当三轴φ850时：
V=（桩底标高-压梁底标高）×1.0312×N幅
N=水泥土搅拌墙中心长度÷桩间距+1
（2）当三轴φ650时：
V=（桩底标高-压梁底标高
补充：
smw工法，按设计桩长（压梁底到桩底）乘以设计截面积计算。
（1）当三轴φ850时：
V=（桩底标高-压梁底标高）×1.0312×N幅
N=水泥土搅拌墙中心长度÷桩间距+1
（2）当三轴φ650时：
V=（桩底标高-压梁底标高）×0.5989×N幅
N=水泥土搅拌墙中心长度÷桩间距+1
三轴搅拌桩工程量：
三轴搅拌桩，按设计桩长（压梁底到桩底）乘以设计截面积计算。
（1）当三轴φ850时：
V=（桩底标高-压梁底标高）×1.4949×N幅
N=水泥土搅拌墙中心长度÷桩间距+1
（2）当三轴φ650时：
V=（桩底标高-压梁底标高）×0.8660×N幅
N=水泥土搅拌墙中心长度÷桩间距+1
你肯定有疑问对不？
为什么工法的截面积和搅拌桩的不一样,套孔的部分不一样扣除的吗？还
有桩间距的概念是不是三孔与三孔之间的距离，套钻的部分是不计算的？
答：这里分三轴搅拌桩和smw工法两种（搭接不同，相应的桩间距也不同），套钻（重叠部分）不计算，所以截面积也不同。
置换土计算
2
YK11+855～+908
53
1.0312
15
44
1366.34
0.3
409.90
3
合计
75
2479.18
0.3
743.75
计算方法二
1、YK11+818～855段三轴搅拌
一幅桩一米体积：1.0312m3/m
水灰比1.5，重量1+1.5=2.5t
每幅桩长17.5m,土体容重按每立方1.8t/m3，水泥掺量20%，则：
15m/幅×1.0312 m3/m×1.8t/m3×20% =5.6t/幅
每幅桩水泥浆重量=5.6t/幅×2.5t =14t
水泥浆比重1.372t/ m3
每幅桩水泥浆体积14t÷1.372t/ m3=10.2m3
置换率：10.2m3÷（15m×1.0312m3/m）= 0.659
则：YK11+855～908段主线隧道南北两侧工法桩共1320m（见附表）
37
31
17.5
1085
南北
双侧
2
YK11+855～+908
53
44
15
1320
3
合计
75
2405
（根据设计图纸显示，工法桩地层多为淤泥质粉质粘土层，土质为一类土，松散系数为1.3）
则：YK11+818～855段主线隧道南北两侧工法桩共1079m（见附表）
置换土方量（松散）=1085×0.656×（1.3-1）=213.5m3
2、YK11+855～908段三轴搅拌
1、每幅桩长15m,土体容重按每立方1.8t/m3，松散系数1.2，水泥掺量20%，则：
有关水泥土搅拌桩的计算
二、有关水泥土搅拌桩的计算（一）搭接的水泥土搅拌桩每幅桩截面积的计算：见每幅搅拌桩的截面积计算表（SMW工法）。
（二）水泥土搅拌桩水泥用量的计算：土的重度按16.7KN/m3来计算水泥土搅拌桩的水泥用量。
换算公式：1tf/m3=9.80665KN/m3≈10KN/m316.7KN/m3÷10KN/m3=1.67tf/m3加固土体的水泥用量=被加固土体的重度×水泥掺量如：常用的水泥掺量为13%或15% 1、当水泥掺量为20%，土的重量按1.67t/m3 水泥用量=1.67t/m3×20%=0.330t/m3=334kg/m3即：加固1m3土体的水泥用量为334kg（三）每幅水泥土搅拌桩每m段的水泥用量计算：根据每幅搅拌桩的截面积计算表（SMW工法），φ500mm的每幅桩截面积为0.196㎡，计算时按0.196㎡。
1、当水泥掺量为20%，截面积按0.196㎡每m段的水泥用量=334kg/m3×0.196㎡×1m=65.464kg（四）水泥土搅拌桩的灰浆密度计算：水泥密度3t/m3水的密度1t/m3 1、当水灰比为1即：1t水泥：1t水两体拌和后的重量为2t两体拌和后的体积=1/3m3＋1/1m3=1.333m3灰浆密度=重量÷体积=2t÷1.333m3=1.5t/m3（五）每幅水泥土搅拌桩每m段的浆量计算：根据上述（三）和（四）可得知1、当水灰比1，水泥掺量20%，每幅桩截面积按0.196㎡时，每m段的水泥用量为65.46kg。
1t水泥可拌制灰浆1.333m3即：1kg水泥可拌制灰浆1.33L输浆量=（桩长*65*1.33）/1000=输浆量单位为m³。
SMW工法工程量计算详细方法
2000土建和装饰定额工程量计算规则（勘误）陈老师定额编号位单量计"2000土建和装饰定额"工程量计算规则型钢水泥土搅拌墙(SMW工法桩)2-5-19 m3 (1)水泥土搅拌墙按设计桩长(压梁底到桩底)乘以设计截面面积计算。
当三轴φ850时N=水泥土搅拌墙中心长度÷(0.6×3)米+1V=(桩底标高一压梁底标高)×1.4948×N幅当三轴φ650时N=水泥土搅拌墙中心长度÷(0.45×3)米+1V=(桩底标高一压梁底标高)×0.8663×N幅提示:搅拌桩成孔中重复套钻部分工程量己在定额中考虑,不另行计算2-5-20 吨(2)插拔型钢按设计图不尺寸乘以单位理论质量(吨)计算:W=型钢长度×单位理论质量×根数提示:H型的单位理论质量查表吨×天(3)型钢租赁(使用)费N=型钢工程量×租赁天数提示:租赁天数以投标时施工组织设计规定的天数为准台/次(4)型钢水泥土搅拌墙(SMW工法桩)机械进出场费按招投标时的施工组织设计要求以台/次计算式中:N=数量SMW工法截面计算一、SMW工法3Ф850@12001、 SΔ＝0.3*（0.4252-0.32）1/2=0.0903m22、夹角a＝（cos-1(0.3/0.425)）*2=90.198°(90°11′53″)3、扇形S扇＝a/360°*r2*∏＝90.198°/360°*0.4252*3.1416＝0.142m24、叠加部S叠＝2*（S扇－SΔ）＝2*（0.142-0.0903）＝0.1037m25、套打截面：S套＝2*r2*∏－S叠＝2*0.4252*3.1416-0.1037＝1.031m26、开幅（尾幅）：S开＝3*r2*∏－2S叠＝3*0.4252*3.1416-0.1037*2＝1.495m2二、SMW工法3Ф650@9002、 SΔ＝0.225*（0.3252-0.2252）1/2=0.0528m22、夹角a＝（cos-1(0.225/0.325)）*2=92.37°(92°22′12″)3、扇形S扇＝a/360°*r2*∏＝92.37°/360°*0.3252*3.1416＝0.0851m24、叠加部S叠＝2*（S扇－SΔ）＝2*（0.0851-0.0528）＝0.0646m25、套打截面：S套＝2*r2*∏－S叠＝2*0.3252*3.1416-0.0646＝0.599m26、开幅（尾幅）：S开＝3*r2*∏－2S叠＝3*0.3252*3.1416-2*0.0646＝0.866m2三、SMW工法3Ф1000@14003、 SΔ＝0.35*（0. 52-0.352）1/2=0.125m22、夹角a＝（cos-1(0.35/0. 5)）*2=91.146°(91°8′46″)3、扇形S扇＝a/360°*r2*∏＝91.146°/360°*0.52*3.1416＝0.1989m24、叠加部S叠＝2*（S扇－SΔ）＝2*（0.1989-0.125）＝0.1477m25、套打截面：S套＝2*r2*∏－S叠＝2*0. 52*3.1416-0.1477＝1.423m26、开幅（尾幅）：S开＝3*r2*∏－2S叠＝3*0. 52*3.1416-2*0.1477＝2.0608m2。
SMW工法桩置换土两种计算方法
SMW工法桩置换土两种计算方法SMW（土地固化针突工法）是一种常用于改善土壤工程性质的工法，旨在提高土壤的强度和稳定性。
其中，桩的置换土是指在桩周围的土层被桩穿透后被排除至桩体周围，以便提供空间供桩体施工。
桩置换土的计算方法主要有两种：传统计算法和现代计算法。
以下将详细介绍这两种计算方法。
1.传统计算法：传统计算法主要基于经验公式和实测方法，适用于较简单的桩基础设计。
其计算步骤如下：步骤1：确定桩的直径和长度，并测定桩周围被置换土的体积（V）。
步骤2：根据经验公式计算置换土的体积系数（Cr），公式如下：Cr=V/(π*D^2*L)其中，D为桩的直径，L为桩的长度。
步骤3：将体积系数（Cr）与置换土的重度（γ）相乘，得到置换土的质量（Q），公式如下：Q=Cr*γ步骤4：根据施工经验和相关规范，对置换土的质量进行修正。
常见的修正因素包括桩的安装方式、土壤类型、桩埋深等。
2.现代计算法：现代计算法采用更精确的计算模型和数值方法，可考虑更多因素，适用于复杂的土壤和桩基础设计。
其计算步骤如下：步骤1：进行土壤勘探和试验，获取土壤物理力学参数以及桩的设计信息。
步骤2：借助现代计算软件（如FLAC、PLAXIS等），建立桩和土壤的数学模型。
步骤3：在数学模型中施加桩的荷载，模拟桩的穿透过程，并计算桩周围的土壤位移和应力分布。
步骤4：根据模拟结果，计算桩置换土的体积和质量。
可采用网格法等方法将土壤划分为小块，分别计算每个小块内的置换土体积和质量，再累加得到总体积和总质量。
步骤5：根据实际情况，对计算结果进行修正和调整。
常见的修正因素包括土壤的非线性特性、桩的长细比、地下水位等。
综上，桩置换土的计算方法可以根据具体情况选择传统计算法或现代计算法。
传统计算法简单易用，适用于较简单的桩基础设计；而现代计算法更加精确和全面，适用于复杂的土壤和桩基础设计。
在实际应用中，可以根据工程的需求和条件选择合适的计算方法，以确保桩基础的安全和稳定性。
SMW工法桩三轴水泥搅拌桩置换土方量计算方法
S M W工法桩三轴水泥搅拌桩置换土方量计算
方法
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
SMW 工法桩三轴水泥搅拌桩置换土方量计算方法
一、假设以桩长10m ，桩径
850，水灰比1.5，水泥掺量
20%
（1）一幅桩一米体积：1.031m3/m
扇形面积=（3.14×0.425m ×0.425m ）×90o/360o=0.1418m2
三角形面积=0.425m ×0.425m ÷2=0.0903m2
重合面积=2×（0.142m2-0.09m2）=0.103m2
每幅桩的截面积=3.14×0.425m ×0.425m ×2-0.103m2=1.031m2
（2）水灰比1.5：重量=1+1.5=2.5T
每幅桩用水泥（以桩长10m 计, 土体容重按每立方1.8T/m3，水泥掺量20%）：=10m/幅×1.031 m3/m ×1.8T/m3×20%≈3.72T/幅
每幅桩水泥浆重量=3.72T/幅×2.5T=9.3T
水泥浆比重1.37T/ m3 ；水泥浆比重=1?1.5?1.37 T/ m3 0.323?1.5
矿渣水泥、火山灰水泥、粉煤灰水泥的密度2.8~3.1g/cm3 =1/3.1=0.323 m3 每幅桩水泥浆体积 9.3T ÷1.37T/ m3 =6.78 m3
置换率： 6.78 m3÷（10m ×1.031m3/m ）=0.657
根据现场实际施工情况及地质情况，结合以往施工经验，产生外运泥浆约为桩体积的20%。
SMW工法桩三轴水泥搅拌桩置换土方量计算方法
S M W工法桩三轴水泥搅拌桩置换土方量计算方
法
Document number：PBGCG-0857-BTDO-0089-PTT1998
SMW 工法桩三轴水泥搅拌桩置换土方量计算方法
一、假设以桩长10m ，桩径
850，水灰比，水泥掺量
20%
（1）一幅桩一米体积：m
扇形面积=（××）×90o/360o=
三角形面积=×÷2=
重合面积=2×（）=
每幅桩的截面积=×××=
（2）水灰比：重量=1+=
每幅桩用水泥（以桩长10m 计, 土体容重按每立方m3，水泥掺量20%）：=10m/幅× m3/m ×m3×20%≈幅
每幅桩水泥浆重量=幅×=
水泥浆比重 m3 ；水泥浆比重=1?? T/ m3 ?
矿渣水泥、火山灰水泥、粉煤灰水泥的密度~cm3 =1/= m3 每幅桩水泥浆体积 ÷ m3 = m3 置换率： m3÷（10m ×m ）=
根据现场实际施工情况及地质情况，结合以往施工经验，产生外运泥浆约为桩体积的20%。
三轴水泥搅拌桩水泥计算公式
三轴搅拌桩水泥用量计算？以下中国建筑网带来关于三轴搅拌桩水泥用量计算的相关内容，供以参考。
（一）搭接的水泥土搅拌桩每幅桩截面积的计算：见每幅搅拌桩的截面积计算表（SMW工法）。
（二）水泥土搅拌桩水泥用量的计算：根据上海地区的岩土工程勘察报告得知：土的重度（r0)在16～20KN/m3之间，大多为18KN/m3左右。
当设计未表明被加固土体的重度时，土的重度按18KN/m3来计算水泥土搅拌桩的水泥用量。
有的围护工程设计提出土的重度按19KN/m3计算。
换算公式：1tf/m3=9.80665KN/m3≈10KN/m318KN/m3÷10KN/m3=1.8tf/m3加固土体的水泥用量=被加固土体的重度×水泥掺量如：常用的水泥掺量为13%或15%1、当水泥掺量为13%，土的重量按1.8t/m3水泥用量=1.8t/m3×13%=0.234t/m3=234kg/m3即：加固1m3土体的水泥用量为234kg2、当水泥掺量为15%，土的重量按1.8t/m3水泥掺量=1.8t/m3×15%=0.270t/m3=270kg/m3即：加固1m3土体的水泥用量为270kg（三）每幅水泥土搅拌桩每m段的水泥用量计算：根据每幅搅拌桩的截面积计算表（SMW工法），φ700mm的每幅桩截面积为0.70224549㎡，计算时按0.702㎡。
1、当水泥掺量为13%，截面积按0.702㎡每m段的水泥用量=234kg/m3×0.702㎡×1m=164.27kg2、当水泥掺量为13%，常规截面积按0.71㎡每m段的水泥用量=234kg/m3×0.71㎡×1m=166.14kg（四）水泥土搅拌桩的灰浆密度计算：水泥密度3t/m3 水的密度1t/m31、当水灰比为0.5即：1t水泥：0.5t水两体拌和后的重量为1.5t两体拌和后的体积=1/3m3＋0.5/1m3=0.83m3灰浆密度=重量÷体积=1.5t÷0.83m3=1.8t/m32、当水灰比为0.55即：1t水泥：0.55t水两体拌和后的重量为1.55t两体拌和后的体积=1/3m3＋0.55/1m3=0.883m3灰浆密度=重量÷体积=1.55t÷0.883m3=1.755t/m3（五）每幅水泥土搅拌桩每m段的浆量计算：根据上述（三）和（四）可得知1、当水灰比0.5，水泥掺量13%，每幅桩截面积按0.702㎡时，每m段的水泥用量为164.27kg。
SMW工法桩三轴水泥搅拌桩置换土方量计算方法
S M W工法桩三轴水泥搅拌桩置换土方量计算方
法
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
SMW工法桩三轴水泥搅拌桩置换土方量计算方法
一、假设以桩长10m，桩径850，水灰比1.5，水泥掺量
20%
（1）一幅桩一米体积：1.031m3/m
扇形面积=（3.14×0.425m×0.425m）×90o/360o=0.1418m2
三角形面积=0.425m×0.425m÷2=0.0903m2
重合面积=2×（0.142m2-0.09m2）=0.103m2
每幅桩的截面积=3.14×0.425m×0.425m×2-0.103m2=1.031m2
（2）水灰比1.5：重量=1+1.5=2.5T
每幅桩用水泥（以桩长10m计, 土体容重按每立方1.8T/m3，水泥掺量20%）：=10m/幅×1.031 m3/m×1.8T/m3×20%≈3.72T/幅
每幅桩水泥浆重量=3.72T/幅×2.5T=9.3T
水泥浆比重1.37T/ m3 ；水泥浆比重=1?1.5?1.37 T/ m3 0.323?1.5
矿渣水泥、火山灰水泥、粉煤灰水泥的密度2.8~3.1g/cm3 =1/3.1=0.323 m3 每幅桩水泥浆体积9.3T÷1.37T/ m3 =6.78 m3
置换率： 6.78 m3÷（10m×1.031m3/m ）=0.657
根据现场实际施工情况及地质情况，结合以往施工经验，产生外运泥浆约为桩体积的20%
2。
三轴搅拌桩置换土计算
三轴搅拌桩置换土计算
三轴搅拌桩置换土计算是指通过三轴搅拌桩技术对软土地基进行处理时，需要进行的土方置换计算。
三轴搅拌桩是一种常见的地基处理方法，通过在软土中插入搅拌桩，将软土与固化剂（如水泥、石灰等）进行混合搅拌，形成具有一定承载力和强度的桩体，从而达到加固地基、提高地基承载力的目的。
在施工过程中，需要对置换掉的土方量进行计算，以便合理安排施工和资源利用。
三轴搅拌桩置换土计算的具体步骤和方法包括：
1.确定设计参数：根据工程要求和地质勘察报告，确定搅拌桩的直径、间距、
深度等设计参数。
2.计算单个搅拌桩的体积：根据设计参数，计算单个搅拌桩的体积，通常使
用圆柱体体积公式（V=πr²h）进行计算。
3.确定置换土的范围和厚度：根据工程要求和地质情况，确定需要置换的土
的范围和厚度。
4.计算置换土的总体积：根据单个搅拌桩的体积、置换土的范围和厚度，计
算出置换土的总体积。
5.考虑施工损耗和误差：在计算过程中，需要考虑施工过程中的损耗和误差，
适当增加置换土的总体积。
6.确定土方运输方案：根据置换土的总体积和施工条件，确定合适的土方运
输方案，包括运输工具、运输路线和运输量等。
通过三轴搅拌桩置换土计算，可以合理安排施工进度、优化资源配置、减少工程成本和避免不必要的浪费。
同时，施工过程中还需要注意环境保护和安全生产等方面的要求，确保工程的顺利进行。
计算三轴搅拌桩方量
SMW工法三轴搅拌桩技术总结最近几年我一直做高速公路方面的技术和合同工作，偶得公司去年八月份在天津溏沽响螺湾商务区中标金唐大厦基坑与工程桩工程，其中的三轴搅拌桩在做标书单价分析时，我就对其工艺和价格分析概念上很模糊，原因是我以前接触的多是单轴或二轴的，所以中标进场后我就对S MW三轴搅拌桩施工工艺和计算方法较留心，现通过总结写下来，希望我的同行朋友们遇到此类问题时能有所帮助。
一、首先是概念上的介绍：SMW是So il Mixing Wall的缩写，SMW工法1976年在日本问世，是日本一家中型企业--成辛工业株式会社所拥有和开发的一项专利，现该法广泛应用于沿海地区地下连续墙和深基坑止水帷幕。
该工法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘，同时在钻头处喷出水泥系强化剂而与地基土反复混合搅拌，在各施工单元之间则采取重叠搭接施工，然后在水泥土混合体未结硬前插入H型钢或钢板作为其应力补强材，至水泥结硬，便形成一道具有一定强度和刚度的、连续完整的、无接缝的地下墙体。
SMW工法最常用的是三轴型钻掘搅拌机，其中钻杆有用于粘性土及用于砂砾土和基岩之分，此外还研制了其他一些机型，用于城市高架桥下等施工，空间受限制的场合，或海底筑墙，或软弱地基加固。
SMW工法施工顺序如下：1、导沟开挖：确定是否有障碍物及做泥水沟。
2、置放导轨。
3、设定施工标志。
4、SMW钻拌：钻掘及搅拌，重复搅拌，提升时搅拌。
5、置放应力补强材（H型钢）6、固定应力补强材。
7、施工完成SM W.SMW工法的主要特点。
1、施工不扰动邻近土体，不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害。
2、钻杆具有螺旋推进翼与搅拌翼相间设置的特点，随着钻掘和搅拌反复进行，可使水泥系强化剂与土得到充分搅拌，而且墙体全长无接缝，从而使它可比传统的连续墙具有更可靠的止水性，其渗透系数K可达10-7cm/s。
